压敏电阻怎么选择压敏电阻10d471k

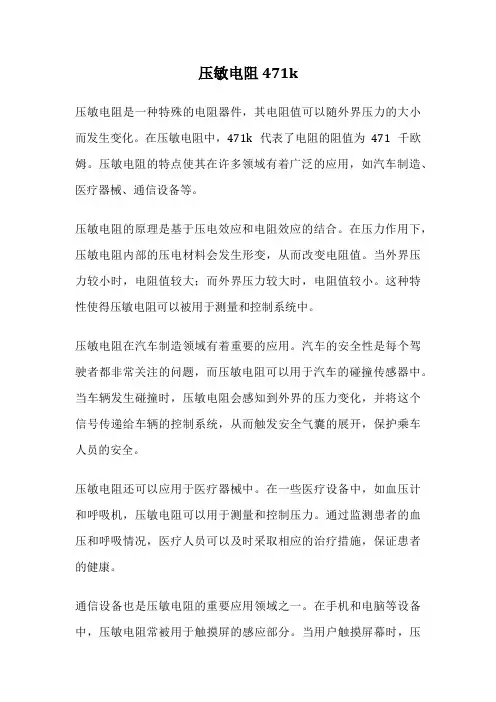

压敏电阻471k
压敏电阻471k压敏电阻是一种特殊的电阻器件，其电阻值可以随外界压力的大小而发生变化。
在压敏电阻中，471k代表了电阻的阻值为471千欧姆。
压敏电阻的特点使其在许多领域有着广泛的应用，如汽车制造、医疗器械、通信设备等。
压敏电阻的原理是基于压电效应和电阻效应的结合。
在压力作用下，压敏电阻内部的压电材料会发生形变，从而改变电阻值。
当外界压力较小时，电阻值较大；而外界压力较大时，电阻值较小。
这种特性使得压敏电阻可以被用于测量和控制系统中。
压敏电阻在汽车制造领域有着重要的应用。
汽车的安全性是每个驾驶者都非常关注的问题，而压敏电阻可以用于汽车的碰撞传感器中。
当车辆发生碰撞时，压敏电阻会感知到外界的压力变化，并将这个信号传递给车辆的控制系统，从而触发安全气囊的展开，保护乘车人员的安全。
压敏电阻还可以应用于医疗器械中。
在一些医疗设备中，如血压计和呼吸机，压敏电阻可以用于测量和控制压力。
通过监测患者的血压和呼吸情况，医疗人员可以及时采取相应的治疗措施，保证患者的健康。
通信设备也是压敏电阻的重要应用领域之一。
在手机和电脑等设备中，压敏电阻常被用于触摸屏的感应部分。
当用户触摸屏幕时，压敏电阻会感受到外界的压力，并将这个信号转化为电信号，从而实现对设备的控制。
压敏电阻471k在以上应用领域中都有着广泛的应用。
它的特点是阻值变化范围大、响应速度快、可靠性高等。
然而，值得注意的是，在使用压敏电阻时需要谨慎处理，避免超过其额定压力范围，以免造成损坏或失效。
总结一下，压敏电阻471k是一种通过外界压力变化来改变电阻值的电阻器件。
它在汽车制造、医疗器械和通信设备等领域有着广泛的应用。
压敏电阻的特点使得它成为一种重要的传感器和控制元件，可以帮助我们更好地监测和控制各种系统。
对于压敏电阻的研究和应用将会进一步推动科技的发展，为我们的生活带来更多的便利和安全。
压敏电阻的选用原则
压敏电阻的选用原则压敏电阻的选用可用16个字来概括：瞻前顾后，符合标准，折衷考虑，试验为准。
（1）瞻前顾后：前面已经提及，压敏电阻是一个保护系统的中间环节，它的上游是冲击源和系统电压源，它的下游是保护对象，所以压敏电阻必须同时满足上下游两个方面对它的要求。
“瞻前”就是要确定：a．系统电压正常波动范围的上限值，故障条件下最高暂态电压及其持续时间。
b．冲击源的冲击电压峰值和源阻抗（或冲击电源），冲击波的时间宽度，冲击出现的频度。
“顾后”就是要确定：a．被保护对象的耐压水平。
b．被保护对象允许的压敏电阻的固有电容和阻性漏电流。
“瞻前顾后”的基本要求是：①在预期的冲击源的最大冲击电压(电流)下，压敏电阻的限制电压，应低于被保护对象的冲击耐压值。
②在系统电压正常波动范围的上限值，和故障时，以及最高工作环境温度条件下，压敏电阻的预期工作寿命时间，应大于设计要求值。
③压敏电阻的通流能量，额定能量，额定功耗，应大于冲击源预定的最大冲击电流，最大冲击能量，和最大平均功耗。
在规定条件下，压敏电阻的冲击寿命次数，应大于寿命期内冲击源的冲击次数。
④在系统电压和冲击源发生超过预期值的异常情况时，压敏电阻不会起火，不会发生危及邻近元器件的爆裂，且没有导致电机的危险。
⑤压敏电阻的电容量和非线性电流对被保护对象或系统的影响，应在允许的范围内。
（2）符合标准：使用压敏电阻的电路，装置或设备（下面简称“终端产品”）是各式各样的，这些终端产品的技术规范中，大多有防雷，防过电压保护的要求，压敏电阻器可根具这些技术标准的要求来选用。
下面列举几个这样的技术标准：美国安全标准UL1449。
这个标准，把压敏电阻分为两种应用类别：“软线接入/直接扦入式”（CC/DPI）和“固定连接式”（PC）。
所有通过一根电源软线接入交流电源的压敏电阻称为“CC”方式。
安装在扦头上，通过扦头直接接入点源的压敏电阻，称为“DPI”方式。
固定安装配电板或墙内扦座内的压敏电阻，称为“PC”方式。
10d471kj压敏电阻参数
10d471kj压敏电阻参数10d471kj压敏电阻是一种常见的电子元件，用于电路中的压力或力度测量。
它具有许多特殊的参数，可以帮助我们了解它的性能和应用范围。
我们来了解一下10d471kj压敏电阻的阻值。
阻值是电阻器的一个重要参数，表示电阻器对电流的阻碍程度。
10d471kj压敏电阻的阻值是10千欧姆（kΩ），意味着在正常工作条件下，电阻器会对电流产生10千欧姆的阻抗。
这个数值可以根据实际应用需求进行调整。
除了阻值，10d471kj压敏电阻还有一个重要的参数是功率。
功率是电阻器所能承受的最大功率，通常以瓦特（W）为单位表示。
10d471kj压敏电阻的功率为0.25瓦特（W），这意味着在正常工作条件下，它可以承受最高0.25瓦特的功率。
如果超过这个功率，电阻器可能会受损或发生故障。
10d471kj压敏电阻还具有一个重要的参数是温度系数。
温度系数表示电阻值随温度变化的程度。
10d471kj压敏电阻的温度系数为±15％，这意味着在温度变化范围内，电阻值可能会在正负15％的范围内发生变化。
因此，在设计电路时，我们需要考虑到温度对电阻值的影响，以确保电路的稳定性和准确性。
10d471kj压敏电阻还具有一个重要的参数是工作电压。
工作电压是指电阻器能够承受的最高电压。
10d471kj压敏电阻的工作电压为250伏特（V），这意味着在正常工作条件下，电阻器可以承受最高250伏特的电压。
如果超过这个电压，电阻器可能会发生击穿或烧毁。
10d471kj压敏电阻还具有一个重要的参数是响应时间。
响应时间是指电阻器对外部压力或力度变化的响应速度。
10d471kj压敏电阻的响应时间为10微秒（μs），这意味着在10微秒内，电阻器可以对外部压力或力度变化做出反应。
这个参数对于一些对时间要求较高的应用场景非常重要。
10d471kj压敏电阻是一种具有特殊参数的电子元件。
它的阻值、功率、温度系数、工作电压和响应时间等参数都对电路的性能和稳定性有着重要的影响。
压敏电阻20K471与10K471有什么不同
压敏电阻20K471与10K471有什么不同
压敏电阻20K471与10K471的压敏电压是一样的，只是尺寸大小不同。
20K471—指产品的尺寸是Φ20mm，K是压敏电压的误差为K等级±10 ，471是压敏电压=47*10的一次方=470V。
10K471—指产品的尺寸是Φ10mm，K是压敏电压的误差为K等级±10 ，471是压敏电压=47*10的一次方=470V。
尺寸Φ20mm的压敏电阻Φ10mm的压敏电阻，应用的工作电压环境是一样的，不同是在于其吸收的能量等级不同，Φ20mm的比Φ10mm的大3~5倍，举例来说，Φ20mm的能用在供电线路上，承受所有的异能量保护线路上所有的电器，Φ10mm的只能用在某一单一电器上，只能保护这个电器。
压敏电阻主要参数及选型
压敏电阻主要参数及选型
1.电阻值：根据应用要求选择，一般情况下压敏电阻的电阻值在
10KΩ-1MΩ之间。
2.电：电压范围为1V-100V，选择电压取决于应用需求和电路外界电压。
3.温度系数：温度系数主要取决于电阻的材料，一般情况下的温度系数范围可以为1000PPM/C-10000PPM/C。
4.耐压：压敏电阻的耐压一般在25V-200V之间，选择耐压取决于压阻电路的外部电压和应用要求。
5.极性：压敏电阻的极性可以是正反或者双极极性。
6.频率：此参数根据应用环境来决定，一般情况下，频率范围为
50HZ-1MHZ。
7.尺寸：一般情况下，压敏电阻的尺寸和性能有关，选择尺寸取决于应用环境和电路要求。
8.耐久性：压敏电阻的耐久性取决于材料、工艺和使用环境，一般情况下，耐久性良好的压敏电阻可以提供更高的可靠性和稳定性。
1.根据实际应用要求确定电阻值，耐压和电压等电气参数；
2.根据应用环境选择温度系数、频率和耐久性；
3.根据所需的尺寸和极性，选择合适的型号和型号；
4.将选出的压敏电阻放入电路开发和测试，以确保满足应用要求。
压敏电阻怎么选择
压敏电阻怎么选择压敏电阻的概念压敏电阻是一种限压型保护器件。
利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。
压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。
压敏电阻的响应时间为ns级，比气体放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。
压敏电阻的结电容一般在几百到几千Pf的数量级范围，很多情况下不宜直接应用在高频信号线路的保护中，应用在交流电路的保护中时，因为其结电容较大会增加漏电流，在设计防护电路时需要充分考虑。
压敏电阻的通流容量较大，但比气体放电管小。
压敏电阻器简称VDR，是一种对电压敏感的非线性过电压保护半导体元件。
压敏电阻的基本性能1）保护特性，当冲击源的冲击强（或冲击电流Isp=Usp/Zs）不超过规定值时，压敏电阻的限制电压不允许超过被保护对象所能承受的冲击耐电压（Urp）。
（2）耐冲击特性，即压敏电阻本身应能承受规定的冲击电流，冲击能量，以及多次冲击相继出现时的平均功率。
（3）寿命特性有两项，一是连续工作电压寿命，即压敏电阻在规定环境温度和系统电压条件应能可靠地工作规定的时间（小时数）。
二是冲击寿命，即能可靠地承受规定的冲击的次数。
（4）压敏电阻介入系统后，除了起到“安全阀”的保护作用外，还会带入一些附加影响，这就是所谓“二次效应”，它不应降低系统的正常工作性能。
这时要考虑的因素主要有三项，一是压敏电阻本身的电容量（几十到几万PF），二是在系统电压下的漏电流，三是压敏电阻的非线性电流通过源阻抗的耦合对其他电路的影响。
压敏电阻的种类压敏电阻器的种类压敏电阻器可以按布局、制造历程、应用材料和伏安个性分类。
1．按布局分类压敏电阻器按其布局可分为结型压敏电阻器、体型压敏电阻器、单颗粒层压敏电阻器和薄膜压敏电阻器等。
结型压敏电阻器是因为电阻体与金属电极之间的稀罕接触，才力有了非线性个性，而体型压敏电阻器的非线性是由电阻体本人的半导体性子决定的。
10k471压敏电阻参数
10k471压敏电阻参数英文回答：The 10k471 MOV (metal oxide varistor) is a voltage-dependent resistor that exhibits a high resistance to low voltages and a low resistance to high voltages. It is commonly used to protect electronic circuits from voltage transients.The 10k471 MOV has the following parameters:Nominal voltage: 470 V.Maximum voltage: 680 V.Leakage current: 1 µA at 25°C.Capacitance: 150 pF at 1 MHz.Energy absorption: 2 J.Operating temperature range: -55°C to +125°C.The 10k471 MOV is typically used in applications where the voltage transients are relatively small and infrequent. It is often used in conjunction with other protective devices, such as fuses and circuit breakers.Here are some of the benefits of using a 10k471 MOV:High voltage protection: The 10k471 MOV can withstand voltage transients up to 680 V.Low leakage current: The 10k471 MOV has a low leakage current, which means that it will not drain the battery or other power source when it is not in use.Fast response time: The 10k471 MOV has a fast response time, which means that it can protect circuits from voltage transients quickly.Compact size: The 10k471 MOV is a compact size, whichmakes it easy to install in electronic circuits.中文回答：10k471压敏电阻参数。
压敏电阻10D
压敏电阻10D优恩半导体（UN）1、压敏电阻10D型号：10D180K、10D180KJ、10D220K、10D220KJ、10D270K、10D270KJ、10D330K、10D330KJ、10D390K、10D390KJ、10D470K、10D470KJ、10D560K、10D560KJ、10D680K、10D680KJ、10D820K、10D820KJ、10D101K、10D101KJ、10D121K、10D121KJ、10D151K、10D151KJ、10D181K、10D181KJ、10D201K、10D201KJ、10D221K、10D221KJ、10D241K、10D241KJ、10D271K、10D271KJ、10D301K、10D301KJ、10D331K、10D331KJ、10D361K、10D361KJ、10D391K、10D391KJ、10D431K、10D431KJ、10D471K、10D471KJ、10D511K、10D511KJ、10D561K、10D561KJ、10D621K、10D621KJ、10D681K、10D681KJ、10D751K、10D751KJ、10D781K、10D781KJ、10D821K、10D821KJ、10D911K、10D911KJ、10D102K、10D102KJ、10D112K、10D112KJ、10D122K、10D122KJ、10D182K、10D182KJ。
2、压敏电阻10D产品图片及描述：压敏电阻10D系列，在10D系列的插件压敏电阻最大峰值电流可达3.5KA（8/20μs脉冲），可作为间接雷击干扰保护应用方案中的器件，防止高浪涌峰值对设备的影响。
3、压敏电阻10D产品特性：*电压范围宽（8V～1800V）*通流容量大*响应时间快*漏电流低4、压敏电阻10D应用领域：*三极管，二极管，集成电路，可控硅或可控硅半导器件保护*在消费类电子产品浪涌保护*在工业电子产品浪涌保护*在家电，燃气等浪涌保护*继电器和电磁阀浪涌保护5、压敏电阻10D规格及特性参数：。
压敏电阻怎么选择压敏电阻10d471k
压敏电阻怎么选择压敏电阻10d471k
压敏电阻怎么选择压敏电阻10d471k
1、首先,10d471K, 指的是压敏电压是47*10^1=470V,K指的是误差+/-10%, 同样
10d470K, 指的是压敏电压是47*10^0=47V,其他参数的同理可知道；
2、对于压敏电阻, 最重要的参数当然是压敏电压, 任何压敏电阻对于加在两端的电压都是有一条曲线的电压-电阻曲线, 压敏电压就是可以简单理解为转折电压, 到了这个压敏电压, 压敏电阻的阻值急剧下降, 电阻非常小了, 注意压敏电阻是并联在线路输入端是保护后面电路的, 当电阻急剧变小后, 总电路电流会非常大引起空开或电路的短路保护动作, 然后切断线路输入；
3、上面就是压敏电阻的应用和原理, 因此压敏电阻主要是过压保护, 选择不同的压敏电压意味着在不同的过压值下才动作；（您可以简单把压敏电压理解为稳压管的击穿电压, 过了这个电压, 稳压管电流急剧增大, 而压敏电阻则阻值急剧下降, 并在线路中导致流过的电流急剧增大电路保护）
4、另外, 对于不同的压敏电阻, 虽然标称有压敏电压如470V, 但每一只不可能那么准确会有个变动范围, 厂家参数中会给出,
比如您交流24V 工作电压, 那么压敏电压不能选24V, 因为那样就保护了, 必须大于24V, 如选38V （根据压敏电压范围中下限取值）；
5、当然压敏电阻也有很多其他参数, 这个您可以再查查相关资料, 有很多, 理解了以上基本就可以应用了.。
471k压敏电阻参数
471k压敏电阻参数引言压敏电阻是一种特殊的电阻器件，其电阻值随着外界环境的变化而变化。
471k压敏电阻是一种常见的压敏电阻型号，本文将详细介绍471k压敏电阻的参数。
471k压敏电阻的基本概念471k压敏电阻是一种多层瓷片型压敏电阻，其尺寸为4.7mm x 7.0mm。
它由银浆、陶瓷粉末和有机高分子材料组成。
在正常工作条件下，471k压敏电阻的电阻值较高，但当外界施加过高的电压或过大的冲击力时，其电阻值会迅速下降。
471k压敏电阻参数额定参数•额定功率：0.25W•额定电压：AC 250V•额定温度：-55℃ ~ +125℃•额定偶极距离：5mm电气参数•阻值范围：47Ω ~ 1000MΩ•阻值容差：±10% ~ ±20%•最大漏电流：0.1μA•最大耐电压：AC 400V特性参数•压敏系数：10% ~ 30%•响应时间：≤25ns•工作温度范围：-40℃ ~ +85℃•耐瞬态过电压能力：2.5J ~ 50J•耐高温湿热性能：40℃，90% RH，1000h471k压敏电阻的应用由于471k压敏电阻具有响应速度快、体积小、可靠性高等特点，因此被广泛应用于各种电子设备中。
以下是一些常见的应用领域：1.通信设备：471k压敏电阻可用于手机、无线路由器等通信设备中的过压保护电路。
2.家用电器：471k压敏电阻可用于空调、冰箱等家用电器中的过流保护电路。
3.汽车电子：471k压敏电阻可用于车载音响、汽车控制模块等汽车电子设备中的过压保护。
4.工业控制：471k压敏电阻可用于工业自动化设备中的过电压保护。
471k压敏电阻的选型在选型471k压敏电阻时，需要考虑以下几个方面：1.工作电压：根据实际应用中的工作电压要求选择合适的471k压敏电阻。
2.阻值范围：根据具体应用中的电路设计需求选择合适的阻值范围。
3.阻值容差：根据具体应用中对阻值精度的要求选择合适的阻值容差。
4.特性参数：根据具体应用中对响应时间、耐高温湿热性能等特性参数的要求选择合适的471k压敏电阻。
压敏电阻的选型及应用
UN Semiconductor
压敏电阻的选型及应用
优恩半导体（UN）
压敏电阻的选型：
压敏电阻器应该在其额定的参数条件以内工作，否则有可能导致压敏电阻发热劣化、甚至击穿的后果。
压敏电阻的失效模式主要为短路，如果短路时间过长，会发生爆炸、起火，损坏周边的部件；也有可能出现开路。
1Un压敏电压的选取
根据电源电压选取。
充分考虑到电网（或电路）工作电压的波动幅度,选取压敏电阻的压敏电压值时，要留有足够的余量。
还有就是还要考虑到连续施加在压敏电阻两端的电源电压，选用压敏电压高一点的压敏电阻，可以降低故障率，延长使用寿命，但残压略有增大。
2Ip通流量的选取
压敏电阻的标称放电电流应大于要求承受的浪涌电流或每年可能出现的最大浪涌电流。
标称放电电流应按压敏电阻浪涌寿命次数定额曲线中冲击10次以上的数值进行计算，约为最大冲击通流量的30%（即0.3IP）左右。
3Vc箝位电压的选取
压敏电阻的箝位电压必须小于被保护的部件或设备能承受的最大电压（即安全电压）。
压敏电阻运用领域：
压敏电阻具有价格便宜、抗浪涌能力强、电压范围较大的特点，使其拥有相当广泛的运用。
优恩半导体压敏电阻主要应用在汽车电子、电力系统、开关电源、安防系统等领域。
在直流回路中要求UN>(1.8~2)Udc，交流回路中则要求UN>(2~2.5)Uac，而信号回路中则需满足UN>(1.2~1.5)Umax。
同时在选择是注意避免残压值过高损坏被保护电路即Vc值选择不能过高。
unsemi。
压敏电阻的选用及原则要点
•
压敏电阻器与被保护的电器设备或元器件并联使用。当电路中出现雷电过电压或瞬态 操作过电压Vs时，压敏电阻器和被保护的设备及元器件同时承受Vs，由于压敏电阻器响 应速度很快，它以纳秒级时间迅速呈现优良非线性导电特性(见图3中击穿区)，此时压 敏电阻器两端电压迅速下降，远远小于Vs，这样被保护的设备及元器件上实际承受的 电压就远低于过电压Vs，从而使设备及元器件免遭过电压的冲击。
通常产品给出的通流量是按产品标准给 定的波形、冲击次数和间隙时间进行脉 冲试验时产品所能承受的最大电流值。 而产品所能承受的冲击数是波形、幅值 和间隙时间的函数，当电流波形幅值降 低50％时冲击次数可增加一倍，所以在 实际应用中，压敏电阻所吸收的浪涌电 流应小于产品的最大通流量。
四、应用
• 图1所示是采用压敏电压器进行电路浪涌和瞬变防护时的电路连接图。对于 压敏电阻的应用连接，大致可分为四种类型：
作在图 3的预击穿区和击穿区，理论上是不会损 坏的。但由于压敏电阻器要长期承受电源电压，
电路中暂态过电压、超能量过电压随机的不断冲
击及吸收电路储能元件释放能量，因此，压敏电 阻器也是会损坏的，它的寿命根据所在电路经受 的过电压幅值和能量的不同而不同。
谢谢 大家
深 圳 新 晨 阳 电 子 有 限 公 司
水平上(小于设备的耐压水平)，同时通过压敏电阻器的冲击电流很大，使压敏电阻器
性能劣化即将失效，这时通过熔断器的电流很大，熔断器断开，这样既可使电器设备 、元器件免受过电压冲击，也可避免由于压敏电阻器的劣化击穿造成线路L-N、L-PE 之间短路(推荐的熔断器规格见表1)。
压敏电阻器在电路的过电压防护中，如果正常工
•
第一种类型是电源线之间或电源线和大地之间的连接，如图1（a）所示。 作为压敏电阻器，最具有代表性的使用场合是在电源线及长距离传输的信号 线遇到雷击而使导线存在浪涌脉冲等情况下对电子产品起保护作用。一般在 线间接入压敏电阻器可对线间的感应脉冲有效，而在线与地间接入压敏电阻 则对传输线和大地间的感应脉冲有效。若进一步将线间连接与线地连接两种 形式组合起来，则可对浪涌脉冲有更好的吸收作用。
压敏电阻选型该如何选择？
要求时，可将几只单个的压敏电阻并联使用，并联后的 压敏电不变，其通流量为各单只压敏电阻数值之和。要 求并联的压敏电阻伏安特性尽量相同，否则易引起分流 不均匀而损坏压敏电阻。3,标称电压选取一
般地说，压敏电阻器常常与被保护器件或装置并联使用， 在正常情况下，压敏电阻器两端的直流或交流电压应低 于标称电压，即使在电源波动情况最坏时，也不应高于 额定值中选择的最大连续工作电压，该最大
连续工作电压值所对应的标称电压值即为选用值。对于 过压保护方面的应用，压敏电压值应大于实际电路的电 压值，一般应使用下式进行选择：VmA=av/bc式中：a为 电路电压波动系数，一般取1.2
;v为电路直流工作电压(交流时为有效值);b为压敏电压误 差，一般取0.85;c为元件的老化系数，一般取0.9;这样计 算得到的VmA实际数值是直流工作电压的1.5倍，在交流 状态下还要考虑
额定电压的峰值。VAC为额定交流电压的有效值。ZnO压 敏电阻的电压值选0V，则 压敏电阻电压值V1mA=1.5
Vp=1.5×1.414×220V=476V， V1mA=2.2VAC=2.2×220V=484V，因此压敏电阻的击穿电 压可选在470-480V之间。2、所谓通流容量，即最大脉冲 电流的峰
值是环境温度为25℃情况下，对于规定的冲击电流波形 和规定的冲击电流次数而言，压敏电压的变化不超过 ±10%时的最大脉冲电流值。为了延长器件的使用寿命， ZnO压敏电阻所吸收的浪涌电流幅值应
小于手册中给出的产品最大通流量。然而从保护效果出 发，要求所选用的通流量大一些好。在许多情况下，实 际发生的通流量是很难精确计算的，则选用2-20KA的产 品。如手头产品的通流量不能满足使用
峰值，因此计算结果应扩大1.414倍。另外，选用时还必 须注意：(1)必须保证在电压波动最大时，连续工作电压 也不会超过最大允许值，否则将缩短压敏电阻的使用寿 命;(2)在电源线与大地间使用
压敏电阻的选用
压敏电阻的选用选用压敏电阻器前，应先了解以下相关技术参数：标称电压是指在规定的温度和直流电流下，压敏电阻器两端的电压值。
漏电流是指在25℃条件下，当施加最大连续直流电压时，压敏电阻器中流过的电流值。
等级电压是指压敏电阻中通过8／20等级电流脉冲时在其两端呈现的电压峰值。
通流量是表示施加规定的脉冲电流（8／20μs）波形时的峰值电流。
浪涌环境参数包括最大浪涌电流Ipm（或最大浪涌电压Vpm和浪涌源阻抗Zo）、浪涌脉冲宽度Tt、相邻两次浪涌的最小时间间隔Tm以及在压敏电阻器的预定工作寿命期内，浪涌脉冲的总次数N等。
标称电压选取一般地说，压敏电阻器常常与被保护器件或装置并联使用，在正常情况下，压敏电阻器两端的直流或交流电压应低于标称电压，即使在电源波动情况最坏时，也不应高于额定值中选择的最大连续工作电压，该最大连续工作电压值所对应的标称电压值即为选用值。
对于过压保护方面的应用，压敏电压值应大于实际电路的电压值，一般应使用下式进行选择：VmA＝av／bc式中：a为电路电压波动系数，一般取1.2；v为电路直流工作电压（交流时为有效值）；b为压敏电压误差，一般取0.85；c为元件的老化系数，一般取0.9；这样计算得到的VmA实际数值是直流工作电压的1．5倍，在交流状态下还要考虑峰值，因此计算结果应扩大1．414倍。
另外，选用时还必须注意：(1) 必须保证在电压波动最大时，连续工作电压也不会超过最大允许值，否则将缩短压敏电阻的使用寿命；(2) 在电源线与大地间使用压敏电阻时，有时由于接地不良而使线与地之间电压上升，所以通常采用比线与线间使用场合更高标称电压的压敏电阻器。
压敏电阻所吸收的浪涌电流应小于产品的最大通流量。
选用压敏电阻器,还要了解保护用压敏电阻的基本性能1．保护特性，当冲击源的冲击强（或冲击电流Isp=Usp/Zs)不超过规定值时，压敏电阻的限制电压不允许超过被保护对象所能承受的冲击耐电压（Urp）。
压敏电阻的选择
压敏电阻的选择各位压敏电阻的选择是有公式计算可循的，压敏电压，即击穿电压或阈值电压。
指在规定电流下的电压值，大多数情况下用1mA直流电流通入压敏电阻器时测得的电压值，其产品的压敏电压范围可以从10－9000V不等。
可根据具体需要正确选用。
一般V1mA=1.5Vp=2.2VAC，式中，Vp为电路额定电压的峰值。
VAC为额定交流电压的有效值。
ZnO压敏电阻的电压值选择是至关重要的，它关系到保护效果与使用寿命。
如一台用电器的额定电源电压为220V，则压敏电阻电压值V1mA=1.5Vp=1.5×220V=476V，V1mA=2.2VAC=2.2×220V=484V，因此压敏电阻的击穿电压可选在470－480V之间。
110v的压敏电阻=2.2VAC=2.2X110=242V ,选择270v比较合适。
买耐直流电压 170V, 交流电压 130V的, 如V130LA20AP 电压额定值DC：175 V电压额定值AC：130 V钳位电压：340 V峰值浪涌电流： 6.5 KA浪涌能量额定值：70 J电容：1900 pF工作温度范围：- 55 C to + 85 C压敏电阻的型号及选用方法SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表1。
表1 压敏电阻器的型号命名及含义第一部分用字母“M” 表示主称为敏感电阻器。
第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。
第三部分用字母表示压敏电阻器的用途的特征。
第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
例如：MYL1-1（防雷用压敏电阻器）MY31-270/3（270V/3kA普通压敏电阻器）>M——敏感电阻器M——敏感电阻器Y——压敏电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、首先,10d471K,指的是压敏电压是47*10^1=470V,K指的是误差+/-10%, 同样10d470K,指的是压敏电压是47*10^0=47V,其他参数的同理可知道；
2、对于压敏电阻,最重要的参数当然是压敏电压,任何压敏电阻对于加在两端的电压都是有一条曲线的电压-电阻曲线,压敏电压就是可以简单理解为转折电压,到了这个压敏电压,压敏电阻的阻值急剧下降,电阻非常小了,注意压敏电阻是并联在线路输入端是保护后面电路的,当电阻急剧变小后,总电路电流会非常大引起空开或电路的短路保护动作,然后切断线路输入；
3、上面就是压敏电阻的应用和原理,因此压敏电阻主要是过压保护,选择不同的压敏电压意味着在不同的过压值下才动作；（您可以简单把压敏电压理解为稳压管的击穿电压,过了这个电压,稳压管电流急剧增大,而压敏电阻则阻值急剧下降,并在线路中导致流过的电流急剧增大电路保护）
4、另外,对于不同的压敏电阻,虽然标称有压敏电压如470V,但每一只不可能那么准确会有个变动范围,厂家参数中会给出,
比如您交流24V工作电压,那么压敏电压不能选24V,因为那样就保护了,必须大于24V,如选38V（根据压敏电压范围中下限取值）；
5、当然压敏电阻也有很多其他参数,这个您可以再查查相关资料,有很多,理解了以上基本就可以应用了.。
