3轴加工中心刀具参数表
加工中心常用刀具参数
加工中心常用刀具参数(普通机）刀具转速进刀切削吃刀量退刀d32r5 1900 1500 1800 0.6 1300d25r5 2100 1300 1500 0.6 1200d20r5 2200 1100 1300 0.5 800d16r0.5 2400 1000 1100 0.4 800d12r0.5 2600 800 1000 0.35 600d10r0.5 2800 700 800 0.35 600d8r0.5 3000 600 600 0.3 500d6r0.5 3200 450 500 0.25 400d12 2800 800 1000 0.35 600d10 2800 700 800 0.35 600d8 3000 600 600 0.3 500 d6 3200 450 500 0.25 400 d4 3500 300 400 0.2 400 d12r6 3200 800 1000 0.3 600d10r5 3600 700 800 0.25 600d6r3 4000 450 500 0.2 400 d4r2 4800 300 400 0.15 400d2r1 5600 250 300 0.1 300 d1r0.5 6800 200 200 0.08 250加工中心常用刀具参数(高速机)刀具转速进刀切削吃刀量退刀d16r0.5 6500 1000 1100 0.35 800d12r0.5 7000 800 1000 0.3 600d10r0.5 7500 700 800 0.3 600d8r0.5 8000 600 600 0.3 500 d6r0.5 8500 450 500 0.2 400d12 7000 800 800 0.35 600 d10 7500 600 650 0.3 600 d8 8000 500 600 0.3 500 d6 10000 350 400 0.25 400 d4 12000 200 300 0.2 300 d2 14000 150 250 0.15 250 d1 16000 150 200 0.1 200 d0.8 21000 100 150 0.06 200d12r6 8500 600 800 0.25 600d10r5 8800 500 650 0.2 6001d6r3 11000 450 400 0.25 400 d4r2 14000 350 250 0.2 300 d2r1 17000 250 200 0.15 250 d1r0.5 19000 200 150 0.1 200常用G代码G00快速定位G01直线G02顺圆G03逆圆G04暂停G08加速G09 试建G17xy平面G18xz平面G19yx平面G20英制G21公制G28返回机床参考点G33螺纹切削G40刀补取消G41左补偿G42右补偿G43刀正偏G44刀负偏G80固定循取消G81固定循环G90绝对坐标G91增量坐标G92工件原点G96--G97恒线速控制G98没分进给G99每转进给常用M代码M00程式停M01选折停M03主轴顺转M04主轴反转M05主轴停M06换刀M07冷却液开（液态）M09------------（雾状）M10卡盘加紧M30程式结束M98调用子程式M99子程式并反回主程式文件(F)-新建(N)... Ctrl+N文件(F)-打开(O)... Ctrl+O文件(F)-保存(S) Ctrl+S文件(F)-另存为(A)... Ctrl+Shift+A 文件(F)-绘图(L)... Ctrl+P文件(F)-导出(E)-部件(P) 0文件(F)-执行(T)-图形交互编程(G)... Ctrl+G文件(F)-执行(T)-Grip 调试(D)... Ctrl+Shift+G 文件(F)-执行(T)-NX Open(N)... Ctrl+U编辑(E)-撤消列表(U)-1 进入“建模”Ctrl+Z编辑(E)-修剪(T) Ctrl+X编辑(E)-粘贴(P) Ctrl+V编辑(E)-删除(D)... Ctrl+D Delete 编辑(E)-选择(L)-最高选择优先级- 特征(F) F编辑(E)-隐藏(B)-隐藏(B)... Ctrl+B2编辑(E)-隐藏(B)-反向隐藏全部(R) Ctrl+Shift+B编辑(E)-隐藏(B)-取消隐藏所选的(S)... Ctrl+Shift+K编辑(E)-隐藏(B)-显示部件中所有的(A) Ctrl+Shift+U编辑(E)-变换(N)... Ctrl+T编辑(E)-对象显示(J)... Ctrl+J编辑(E)-特征(F)-移除参数(V)... Y视图(V)-刷新(R) F5视图(V)-操作(O)-缩放(Z)... Ctrl+Shift+Z视图(V)-操作(O)-旋转(R)... Ctrl+R视图(V)-操作(O)-剖面(C)... Ctrl+H视图(V)-布局(L)-新建(N)... Ctrl+Shift+N视图(V)-布局(L)-打开(O)... Ctrl+Shift+O视图(V)-布局(L)-充满所有视图(F) Ctrl+Shift+F视图(V)-可视化(V)-高质量图像(H)... Ctrl+Shift+H视图(V)-重设方位(E) Ctrl+F8插入(S)-草图(S)... S插入(S)-基准/点(D)-点(P)... P插入(S)-曲线(C)-基本曲线(B)... L插入(S)-设计特征(E)-拉伸(E) (X)插入(S)-设计特征(E)-回转(R)... R插入(S)-联合体(B)-求差(S)... C插入(S)-联合体(B)-求交(I)... Ctrl+C插入(S)-裁剪(T)-修剪的片体(R)... T插入(S)-细节特征(L)-边倒圆(E)... B插入(S)-扫掠(W)-变化的扫掠(V) (V)插入(S)-直接建模(I)-偏置区域(O)... O格式(R)-图层的设置(S)... Ctrl+L格式(R)-视图中的可见层(V)... Ctrl+Shift+V格式(R)-移动至图层(M)... Shift+Z格式(R)-复制至图层(O)... Shift+X格式(R)-WCS-显示(P) W工具(T)-日记(J)-播放(P)... Alt+F8工具(T)-日记(J)-编辑(E) Alt+F11工具(T)-宏(R)-开始记录(R)... Ctrl+Shift+R工具(T)-宏(R)-回放(P)... Ctrl+Shift+P工具(T)-宏(R)-步进(S)... Ctrl+Shift+S工具(T)-特定于工艺(O)-注塑模向导(M)-模具工具(T)-分割实体(O) (4)信息(I)-对象(O)... Ctrl+I分析(L)-距离(D).. K分析(L)-角度(A)... G分析(L)-曲线(C)-刷新曲率图表(R) Ctrl+Shift+C首选项(P)-对象(O)... Ctrl+Shift+J首选项(P)-选择(E)... Ctrl+Shift+T应用(N)-建模(M)... Ctrl+M3M应用(N)-外观造型设计(T)... Ctrl+Alt+S 应用(N)-制图(D)... Ctrl+Shift+DD应用(N)-加工(N)... Ctrl+Alt+MN应用(N)-钣金(H)-NX 钣金(H)... Ctrl+Alt+N 应用(N)-船舶设计(S)... Ctrl+E应用(N)-装配(L) A应用(N)-基本环境(G)... Ctrl+W帮助(H)-根据关联(C)... F1适合窗口(F) Ctrl+F缩放(Z) F6Z旋转(O) F7定向视图(R)-正二测视图(T) HomeF4定向视图(R)-正等测视图(I) End定向视图(R)-俯视图(O) Ctrl+Alt+T 定向视图(R)-前视图(F) Ctrl+Alt+F 定向视图(R)-右(R) Ctrl+Alt+R 定向视图(R)-左(L) Ctrl+Alt+L 捕捉视图(N) F8常用材质缩水none 1.000nylon 1.016abs 1.005ppo 1.010ps 1.006pc+abs 1.0045abs+pc 1.0055pc 1.0045pmma 1.002pa+60%gf 1.001pc+10%gf 1.00354。
3 加工中心的工具系统

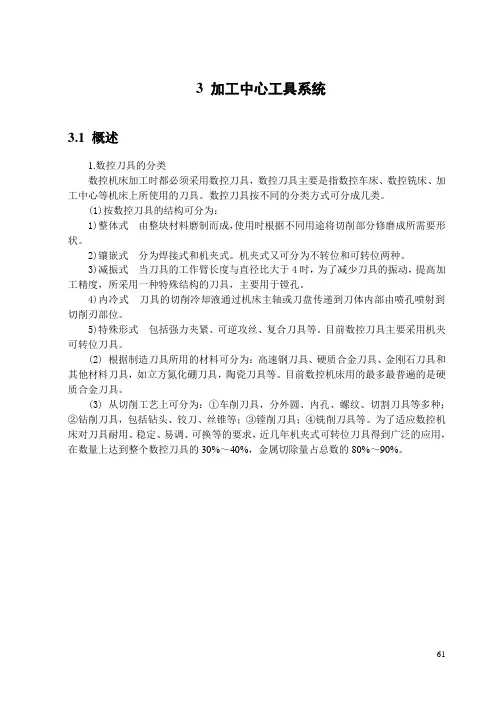

3 加工中心工具系统3.1 概述1.数控刀具的分类数控机床加工时都必须采用数控刀具，数控刀具主要是指数控车床、数控铣床、加工中心等机床上所使用的刀具。
数控刀具按不同的分类方式可分成几类。
(1)按数控刀具的结构可分为：1)整体式由整块材料磨制而成，使用时根据不同用途将切削部分修磨成所需要形状。
2)镶嵌式分为焊接式和机夹式。
机夹式又可分为不转位和可转位两种。
3)减振式当刀具的工作臂长度与直径比大于4时，为了减少刀具的振动，提高加工精度，所采用一种特殊结构的刀具，主要用于镗孔。
4)内冷式刀具的切削冷却液通过机床主轴或刀盘传递到刀体内部由喷孔喷射到切削刃部位。
5)特殊形式包括强力夹紧、可逆攻丝、复合刀具等。
目前数控刀具主要采用机夹可转位刀具。
(2)根据制造刀具所用的材料可分为：高速钢刀具、硬质合金刀具、金刚石刀具和其他材料刀具，如立方氮化硼刀具，陶瓷刀具等。
目前数控机床用的最多最普遍的是硬质合金刀具。
(3)从切削工艺上可分为：①车削刀具，分外圆、内孔、螺纹、切割刀具等多种；②钻削刀具，包括钻头、铰刀、丝锥等；③镗削刀具；④铣削刀具等。
为了适应数控机床对刀具耐用、稳定、易调、可换等的要求，近几年机夹式可转位刀具得到广泛的应用，在数量上达到整个数控刀具的30%～40%，金属切除量占总数的80%～90%。
从现实情况看，应从广义上来理解“数控机床刀具”的含义。
随着数控机床结构、功能的发展，现在数控机床所使用的刀具，不是普通机床所采用的那样“一机一刀”的模式，而是多种不同类型的刀具按加工需要在同一台加工中心的主轴上轮换使用。
又由于加工中心加工内容的多样性，其配备的刀具和装夹工具种类很多，并且要求刀具更换迅速。
因此，刀辅具的标准化和系列化十分重要。
把通用性较强的刀具和配套装夹工具系列化、标准化，就成为通常所说的工具系统。
工具系统是针对数控机床要求与之配套的刀具必须可快换和高效切削而发展起来的，是刀具与机床的接口。
它除了刀具本身外，还包括实现刀具快换所必需的定位、夹紧、抓拿及刀具保护等机构。
fanuc数控系统常用参数表
fanuc数控系统参数表2010-07-16 14:01FANUC系统有很丰富的机床参数，为数控机床的安装调试及日常维护带来了方便条件。
根据多年的实践，对常用的机床参数在维修中的应用做一介绍。
1．手摇脉冲发生器损坏。
一台FANUC 0TD数控车床，手摇脉冲发生器出现故障，使对刀不能进行微调，需要更换或修理故障件。
当时没有合适的备件，可以先将参数900#3置“0”，暂时将手摇脉冲发生器不用，改为用点动按钮单脉冲发生器操作来进行刀具微调工作。
等手摇脉冲发生器修好后再将该参数置“1”。
2．当机床开机后返回参考点时出现超行程报警。
上述机床在返回参考点过程中，出现510或511超程报警，处理方法有两种：（1）若X轴在返回参考点过程中，出现510或是511超程报警，可将参数0700LT1X1数值改为+99999999（或将0704LT1X2数值修改为-99999999）后，再一次返回参考点。
若没有问题，则将参数0700或0704数值改为原来数值。
（2）同时按P和CAN键后开机，即可消除超程报警。
3．一台FANUC 0i数控车床，开机后不久出现ALM701报警。
从维修说明书解释内容为控制部上部的风扇过热，打开机床电气柜，检查风扇电机不动作，检查风扇电源正常，可判定风扇损坏，因一时购买不到同类型风扇，即先将参数RRM8901#0改为“1”先释放ALM701报警，然后在强制冷风冷却，待风扇购到后，再将PRM8901改为“0”。
4．一台FANUC 0M数控系统加工中心，主轴在换刀过程中，当主轴与换刀臂接触的一瞬间，发生接触碰撞异响故障。
分析故障原因是因为主轴定位不准，造成主轴头与换刀臂吻合不好，无疑会引起机械撞击声，两处均有明显的撞伤痕迹。
经查，换刀臂与主轴头均无机械松动，且换刀臂定位动作准确，故采用修改N6577参数值解决，即将原数据1525改为1524后，故障排除。
5．密级型参数0900～0939维修法。
按FANUC 0MC操作说明书的方法进行参数传输时，密级型参数0900～0939必须用MDI方式输入很不方便。
加工中心
4). 切削余量大的零件； 5). 加工精度高的零件； 6). 工艺设计会经常变化的零件； 7). 贵重零件； 8). 需全部检测的零件 缺点：实现数控加工的要求 1). 初次设备投资大； 2). 对使用者技术要求高
数控机床的分类
点位控制数控机床 1.2.1 按运动控制的特点分类 直线控制数控机床 轮廓控制的数控机床 开环控制的数控机床 1.2.2 按伺服系统的类型分类 闭环控制的数控机床 半闭环控制的数控机床
机械手回转180°。
5、装刀：
活塞杆上行，将更换后的刀 具装入主轴和刀库。
（ c） （ d）
(a) 分度：将刀盘上接收刀具的空刀座转到换刀所需的预
定位臵。
(b)住
刀柄定位槽。
(c) 卸刀：主轴松刀，铣头上移至参考点。 (d) 再分度：再次分度回转，将预选刀具转到主轴正下
方。
(e)+(f): 装刀：铣头下移，主轴抓刀，活塞杆缩回，刀盘
复位。
三、 加工中心的工艺准备
一、加工中心的工艺特点
由于加工中心工序集中和具有自动换刀的特点，故零件 的加工工艺应尽可能符合这些特点，尽可能地在一次
装夹情况下完成铣、钻、镗、铰、攻丝等多工序 加工。 由于加工中心具备了高刚度和高功率的特点，故 在工艺上可采用大的切削用量，以便在满足加工 精度条件下尽量节省加工工时。 选用加工中心作为生产设备时，必须采用合理的 工艺方案，以实现高效率加工。
1.2.3 按工艺方法分类
金属切削类数控机床 金属成型类及特种加工类数控机床 高档 中档 低档
1.2.4 按功能水平分类
数控技术的产生发展及技术水平
1 数控技术的产生与发展
1952年，电子管控制数控机床 1959年，晶体管控制数控机床，加工中心 60年代，集成电路数控机床 70年代，计算机数控机床 80年代，计算机集成制造系统
三菱加工中心说明书
三菱系统铣、加工中心机床面板操作三菱系统铣床及加工中心操作面板三菱系统面板1 面板简介三菱系统铣床、加工中心操作面板介绍按 钮名 称 功 能 简 介紧急停止按下急停按钮，使机床移动立即停止，并且所有的输出如主轴的转动等都会关闭电源开打开电源电源关 关闭电源进给倍率选择旋钮 在手动方式下,用于调节进给速度手动方式手动方式，连续进给。
回参考点方式机床回零；机床必须首先执行回零操作，然后才可以运行。
自动方式进入自动加工模式。
手动快速手动方式，快速连续进给。
手动数据输入（MDI ） 单程序段执行模式 手动脉冲方式用手轮精确调节机床模 式 选 择编辑模式编辑数控程序主轴旋转按下此按钮，主轴开始旋转 快速进给倍率 在手动快速方式下，修调进给倍率 主轴停止 按下此按钮，主轴停止转动单段当打开此按钮，运行程序时每次执行一条数控指令。
进给轴选择在手动方式下，选择当前进给轴移动按钮循环保持 程序运行暂停，在程序运行过程中，按下此按钮运行暂停。
循环启动 程序运行开始或继续运行被暂停的程序主轴倍率修调 调节主轴倍率。
置光标于旋钮上，点击鼠标左键，旋钮逆时针转动，点击鼠标右键，旋钮顺时针转动。
跳段 打开时，数控程序从选择的程序段开始执行选择停止键当打开时，程式中的M01生效，自动运转暂停。
空运行键按照机床默认的参数执行程序机床锁住键X 、Y 、Z 三方向轴全部被锁定，当此键被按下时，机床不能移动。
Z 轴锁定按下时，Z 轴不能移动手轮置光标于旋钮上，点击鼠标左键，旋钮逆时针转动，点击鼠标右键，旋钮顺时针转动。
手轮进给倍率选择手轮方式下的移动量；X1、X10、X100分别代表移动量为0.001mm、0.01mm、0.1mm手轮点击打开隐藏的手轮，再次点击隐藏打开系统面板点击打开系统面板和键盘，再次点击则隐藏键盘超程释放键三菱系统铣床、加工中心系统面板介绍按键名称功能查看机能区域键点击此键，切换到查看机能区域参数设置区域键点击此键，切换到参数设置界面程序管理区域键点此键，切换到程序管理界面资料输入/输出键按此键，切换到程序的输入、输出界面轨迹模拟键在自动方式下按此键，切换到查看轨迹模拟状态分号键删除/插入键直接点击是删除功能，按SHIFT后再点击是插入功能全部删除键移位键输入键光标移动键复位键按下此键，取消当前程序的运行；监视功能信息被清楚(除了报警信号，电源开关、启动和报警确认)；通道转向复位状态。
加工中心KND系统K2000MF参数
加工中心KND系统K2000MF参数K2000M是新一代高端数控铣、加工中心系统，采用全新升级的软硬件，可实现0.25ms的插补周期，具有高速响应能力，新增如3D实体图形、多方式对刀、高速高精及断点控制等多种控制功能，最大控制轴数为3/4/8轴，可配置KND公司高速伺服单元及绝对式编码器电机，适用于各种高性能数控铣，立、卧、龙门加工中心机床。
3轴/4轴/8轴铣床、加工中心控制，轴名和轴型可自定义。
l具有横式和竖式两种全新工艺结构，抗干扰能力强，可靠性高，故障率低。
l采用TFT彩色液晶屏，分辨率640×480，有8.4英寸和10.4英寸两种规格。
l系统插补周期为0.25ms，控制精度1μm、0.1μm可选。
l具有1000条/秒的程序指令处理能力，可实现高速小线段加工。
l通过CAN总线可扩展数字接口和模拟接口，DI/DO可扩展至512/512点。
l最高快速速度可达240米/分（控制精度1μm时），最高进给速度可达60米/分（控制精度1μm时）。
l采用电子盘技术，数据多个位置保存，出错后可快速恢复。
l可选配对刀仪，并且具有丰富的对刀功能，如分中对刀，三点定圆心对刀和增量偏移坐标系功能。
l具有与FANUC系统指令兼容的国际标准G代码、中/英文操作界面、完整的帮助信息和，编程和操作方便易学。
l配置U盘接口，具有U盘备份和恢复系统软件及数据功能，U 盘DNC加工功能，U盘扩展程序存储空间功能。
l具有开放式PLC，满足二次开发需要，PLC轴功能可实现PLC 控制坐标轴、工作台、伺服刀架和其他外围装置。
l具有丰富的软件控制功能，宏程序B、局部坐标系、机床坐标系、附加工件坐标系、坐标系旋转、极坐标、螺旋线等。
l具有丰富的系统控制功能，高速高精功能，3维图形显示功能，断点管理功能，前加减速控制功能，限时保护功能，螺距误差补偿功能，反向间隙补偿功能，多段MDI功能，开机、参数、程序密码保护功能等。
l可配置多种外设，如对绝对编码器（无需开机回零并节省行程开关），伺服主轴（主轴定位和刚性攻丝）等。
加工中心操作工中级工理论知识试题及答案
加工中心操作工中级工理论知识试题主题:注意事项Array1.请在试卷的标封处填写您的工作单位、姓名和准考证号2.请仔细阅读题目要求答题；保持卷面整洁，不要在标封区内填写无关内容3.考试时间为90分钟一、判断题（第1～30题。
将判断结果填入括号中。
正确的填“√”，错误的填“×”。
每题1.0分。
满分30分）1、（√）通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。
2、（×）数控机床适用于单品种，大批量的生产。
3、（×）一个主程序中只能有一个子程序。
4、（×）子程序的编写方式必须是增量方式。
5、（√）非模态指令只能在本程序段内有效。
6、（×）X坐标的圆心坐标符号一般用K表示。
7、（×）数控铣床属于直线控制系统。
8、（×）宏程序的特点是可以使用变量，变量之间不能进行运算。
9、（√）旧机床改造的数控车床，常采用梯形螺纹丝杠作为传动副，其反向间隙需事先测量出来进行补偿。
10、（√）顺时针圆弧插补（G02）和逆时针圆弧插补（G03）的判别方向是：沿着不在圆弧平面内的坐标轴正方向向负方向看去，顺时针方向为G02，逆时针方向为G03。
11、（×）数控机床的编程方式是绝对编程或增量编程。
12、（√）数控机床用恒线速度控制加工端面、锥度和圆弧时，必须限制主轴的最高转速。
13、（×）切断过程中，发现铣刀因夹持不紧或铣削力过大而产生“停刀”现象时，应首先停止主轴转动，然后停止工作台进给14、（×）经试加工验证的数控加工程序就能保证零件加工合格。
15、（√）刀具半径补偿是一种平面补偿，而不是轴的补偿。
16、（√）固定循环是预先给定一系列操作，用来控制机床的位移或主轴运转。
17、（×）刀具补偿寄存器内只允许存入正值。
18、（×）数控机床的机床坐标原点和机床参考点是重合的。
19、（×）机床参考点在机床上是一个浮动的点。
加工中心刀片型号【大全】
数控刀片上一般都会有一连串的字母加数字来作为数控刀片的型号，对于专业的人员来说，看懂这些字母以及数字的含义非常简单，但是对于很多商家来说这些字母都认识，字母代表的意义却是截然不知道的。
数控刀具是指与数控机床(包括加工中心、数控车床、数控镗铣床、数控钻床、自动线以及柔性制造系统)相配套使用的各种刀具的总称,是数控机床不可缺少的关键配套产品。
在国外数控刀具发展很快,品种很多,已形成系列。
在我国,由于对数控刀具的研究开发起步较晚,数控刀具成了工具行业中最薄弱的一个环节。
数控刀具的落后已经成为影响我国国产和进口数控机床充分发挥作用的主要障碍。
数控刀具必须适应数控机床高速、高效和自动化程度高的特点,一般应包括刀具及连接刀柄:刀柄要连接刀具并装在机床的动力头上,因此已逐渐标准化和系列化。
近年来,快速发展的数控加工技术促进了数控刀具的发展。
每当一种新型数控刀具产品的面市,会使数控加工技术跃上一个新台阶,产生巨大的经济和社会效益。
数控刀具的分类方法很多。
一般可按下列方法进行分类。
1.按刀具切削部分的材料分按刀具切削部分的材料可分为高速钢刀具、硬质合金刀具、陶瓷刀具、立方氮化硼刀具、金刚石刀具和涂层刀具等。
2.按刀具的结构形式分按刀具的结构形式可分为整体式、镶嵌式和特殊形式等。
(1)整体式。
整体式包括钻头和立铣刀等。
(2)镶嵌式。
镶嵌式包括刀片采用焊接和机夹式等。
(3)特殊形式。
特殊形式包括复合式和减振式等。
3、按切削加工工艺分按切削加工工艺可分为车削刀具、铣削刀具、钻削刀具和镗削刀具等。
(1)车削刀具。
车削刀具包括外圆车刀、内孔车刀、切槽(断)刀、端面车刀、螺纹车刀等:(2)铣削刀具。
铣削刀具包括面铣刀、立铣刀和螺纹铣刀等。
(3)钻削刀具。
钻削刀具包括钻头、铰刀和丝锥等。
(4)镗削刀具。
镗削刀具包括粗镗刀和精镗刀等。
数控加工刀具可分为常规刀具和模块化刀具两大类。
模块化刀具是发展方向。
发展模块化刀具的主要优点：减少换刀停机时间，提高生产加工时间；加快换刀及安装时间，提高小批量生产的经济性；提高刀具的标准化和合理化的程度；提高刀具的管理及柔性加工的水平；扩大刀具的利用率，充分发挥刀具的性能；有效地消除刀具测量工作的中断现象，可采用线外预调。
车床的分类及型号
车床的分类及型号目前我国将机床分为十一大类。
表4—1 机床分类及代号（二）按机床工作精度分类1.普通机床。
指的是普通级别的机床，包括：普通车床、钻床、镗床、铣床、刨插床等。
2.精密机床。
主要包括：磨床、齿轮加工机床、螺纹加工机床和其他各种精密机床。
3.高精度机床。
主要包括：坐标镗床、齿轮磨床、螺纹磨床、高精度滚齿机、高精度刻线机和其他高精度机床。
（三）按机床加工件大小和机床自身重量分类。
（四）按机床通用性分类1.通用机床（万能机床）。
这类机床的加工范围广泛，可以加工多种零件的不同工序。
由于其通用性范围较广，它的结构往往比较复杂。
适用于单件、小批生产。
例如，普通车床、卧式镗床、万能升降台铣床等均属于通用机床。
2.专门化机床（专门机床）。
这类机床专门用于加工不同尺寸的一类或几类零件的某一特定工序，如精密丝杠车床，凸轮轴车床，曲轴、连杆轴颈车床等都属于专门化机床，它适用于成批大量生产场合。
3.专用机床。
专门用以加工某一种零件的特定工序的机床称为专用机床。
专用机床加工范围小，被加工零件稍有一点变动就不能适应。
结构较通用机床简单，但生产率高，机床自动化程度往往也比较高。
所以，专用机床一般在成批大量生产中选用。
四、机床的型号编制GB / T 15375 – 94 《金属切削机床型号编制方法》是现行机床型号编制标准。
其中规定，机床型号由汉语拼音字母和数字按一定的规律组合而成。
通用机床的型号由基本和辅助部分组成，中间用“ / ”隔开，读作“之”。
基本部分统一管理，辅助部分纳入型号与否由生产厂家自定。
在整个型号规定中，最重要的是类代号、组代号、主参数，以及通用特性代号、结构特性代号。
（一）机床的类代号：表4—1（二）机床通用特性、结构特性代号1. 通用特性代号。
当某类型机床（除普通型外）还有某种通用特性时，则在类代号之后加通用特性代号予以区分。
表4—2 机床通用特性代号2.结构特性代号。
对主参数值相同，而结构、性能不同的机床，在型号中增加结构特性代号予以区分，并用汉语拼音字母表示。
立式加工中心刀库数据
加工中心（刀库）一．刀库的分类近年来刀库的发展已超越其为工具机配件的角色，在其特有的技术领域中发展出符合工具机高精度、高效能、高可靠度及多工复合等概念之产品。
其产品品质的优劣，关系到工具机的整体效能表现。
刀库的容量、布局，针对不同的工具机，其形式也有所不同，根据刀库的容量、外型和取刀方式可概分为以下几种：1 斗笠式刀库一般只能存16~24把刀具，斗笠式刀库在换刀时整个刀库向主轴移动。
当主轴上的刀具进入刀库的卡槽时，主轴向上移动脱离刀具，这时刀库转动。
当要换的刀具对正主轴正下方时主轴下移，使刀具进入主轴锥孔内，夹紧刀具后，刀库退回原来的位置。
2 圆盘式刀库圆盘式刀库通常应用在小型立式综合加工机上。
"圆盘刀库"一般俗称"盘式刀库"，以便和"斗笠式刀库"、"链条式刀库"相区分。
圆盘式的刀库容量不大，顶多二、三十把刀。
需搭配自动换刀机构ATC(Auto Tools Change)进行刀具交换。
3 链条式刀库链条式刀库的特点是可储放较多数量之刀具，一般都在20把以上，有些可储放120把以上。
它是藉由链条将要换的刀具传到指定位置，由机械手将刀具装到主轴上。
换刀动作均采用马达加机械凸轮的结构，此设计之结构简单、动作快速、确实、可靠，但是价格较高，通常为客制化产品。
自动换刀系统二．刀库的类型1．鼓(盘)式刀库(1)刀具轴线与鼓(盘)轴线平行的鼓式刀库.刀具环形排列，分径向、轴向两种取刀形式，其刀座(刀套)结构不同。
这种鼓式刀库结构简单，应用较多，适用于刀库容量较少的情况。
为增加刀库空间利用率，可采用双环或多环排列刀具的形式。
但鼓(盘)直径增大，转动惯量就增加，选刀时间也较长。
刀库的功能是储存加工工序所需的各种刀具，并按程序指令，把将要用的刀具准确地送到换刀位置，并接受从主轴送来的已用刀具。
刀库的储存量一般在8～64把范围内，多的可达100—200把。
加工中心刀柄的标准
加工中心刀柄的标准7:24的刀柄有：JT 系列刀柄（ISO、德国DIN标准、中国GB标准）BT 系列刀柄（日本MAS标准）JT-WA系列刀柄（德国VDI标准）JT-U系列刀柄（美国ANSI标准）CAT系列刀柄（美国ANSI标准-卡特彼勒）ST 系列刀柄（中国GB标准）SK 系列刀柄（德国DIN标准）分类：加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。
一、锥度为7:24的通用刀柄通常有五种标准和规格:NT（传统型）简称NT或ST）DIN 69871（德国标准）（简称JT、DIN、DAT或DV）IS0 7388/1 （国际标准）（简称IV或IT）MAS BT（日本标准）（简称BT）ANSI/ASME（美国标准）（简称CAT）★NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。
DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上，IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。
★拉钉有三个关键参数：θ角、长度l以及螺纹G关于刀柄拉钉的θ角有如下几种情况：1、MAS BT（日本标准）刀柄拉钉θ角有45°、60°和90°之分，常用的是45°和60°的；2、DIN 69871刀柄拉钉（通常称为DIN 69872－40/50）θ角只有75°一种；3、IS0 7388/1刀柄拉钉（通常称为IS0 7388/2－40/50）θ角有45°和75°之分；4、ANSI/ASME（美国标准）刀柄拉钉θ角有45°、60°和90°之分。
