35KV穿墙套管 - 360文档中心

35kv穿墙套管制作工艺

35kv穿墙套管制作工艺35kV穿墙套管制作工艺35kV穿墙套管是用于穿透墙壁或隔室，将电力设备连接到室外或不同建筑物中的重要电气元件。

其制造工艺涉及多个步骤，以确保安全可靠的运行。

原材料穿墙套管采用优质陶瓷、金属和电绝缘材料制成。

陶瓷外壳提供高介电强度和耐机械冲击能力，而金属法兰和端子则提供机械支撑和电气连接。

瓷件加工瓷件的制作始于压制工艺，将陶瓷粉末压制成所需的形状。

随后进行烧结，在高温下固化陶瓷，使之致密且具有良好的机械强度。

最后对瓷件进行釉面处理，提高其耐腐蚀性和表面光洁度。

金属加工金属法兰和端子采用锻造或铸造工艺制成。

这些部件需要具有高强度和耐腐蚀性。

随后对其进行机加工，以确保与瓷件的精确配合。

电极组装电极组装包括将中心导体、绝缘管和屏蔽层组装到瓷件中。

中心导体通常由铜或铝制成，绝缘管采用环氧树脂或硅橡胶制成。

屏蔽层由金属箔或编织网制成，用于消除电磁干扰。

密封电极组装和瓷件之间以及瓷件和金属法兰之间需要进行密封。

常用的密封材料有环氧树脂、硅橡胶或橡胶垫圈。

密封需要确保防潮和气密性，防止水分和污染物进入套管内部。

干燥和真空在密封后，套管需要进行干燥和真空处理。

干燥过程通过加热和抽真空，去除套管内的水分和气泡。

真空处理进一步提高套管的介电强度和绝缘性能。

测试套管的制作完成后，需要进行一系列测试以验证其性能。

这些测试包括耐压测试、绝缘电阻测试、渗透测试和机械强度测试。

测试结果必须符合相关标准和规范的要求。

安装穿墙套管的安装需要在专业电工的指导下进行。

套管应正确安装在墙壁或隔室中，法兰与墙壁之间的空隙应填充密封剂。

电缆连接必须符合电气规范，以确保安全性和可靠性。

维护穿墙套管在使用过程中需要定期维护。

定期检查套管的外观是否存在损坏或泄漏，并进行绝缘电阻测试以监测套管的电气性能。

必要时进行清洁和检修，确保套管保持最佳状态。

20kV-35kV交流穿墙套管通用技术规范

20kV-35kV交流穿墙套管通用技术规范本规范对应的专用技术规范目录穿墙套管采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表8项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4、对扩建工程，项目单位应在专用部分提出与原工程相适应的电气及土建的接口要求。

5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表10 技术偏差表”外，必要时应提供相应试验报告。

目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资质文件 (1)1.3 工作范围和进度要求 (1)1.4 对设计图纸、说明书和试验报告的要求 (1)1.5 标准和规范 (4)1.6 投标时必须提供的技术数据和信息 (4)1.7 备品备件 (4)1.8 专用工具和仪器仪表 (4)1.9 安装、调试、试运行和验收 (5)2 性能要求 (5)2.1外观工艺要求 (5)2.2 结构要求 (5)2.3 安装要求 (5)2.4 铭牌要求 (5)2.5 设备防腐 (5)2.6 附件 (5)2.7 其他 (5)3 试验 (6)3.1 型式试验（含特殊试验及其他试验） (6)3.2 例行及现场试验 (6)4 技术服务、工厂检验和监造 (6)4.1 技术服务 (6)4.2 工厂检验和监造 (6)5 一次、二次及土建接口要求（适用新建工程） (6)5.1 电气一次接口 (6)5.2 电气二次接口 (6)5.3 土建接口 (7)1 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

35kv穿墙套管安装标准

35kv穿墙套管安装标准
1.安装35kv穿墙套管的孔径应比嵌入部分大5mm以上，混凝土安装板的最大厚度不得超过50mm。

2.额定电流在1500A及以上的穿墙套管直接固定在钢板上时，套管周围不应形成闭合磁路。

3.穿墙套管垂直安装时，法兰应向上，水平安装时，法兰应在外。

4.安装前应完成图纸深化，确定套管的具体位置，然后进行定位安装，并复核矫正。

混凝土浇筑时再进行检查，避免歪斜。

5.刚性穿墙防水套管是钢管外加翼环，装于墙内，用于一般管道穿墙，利于墙体的防水。

而柔性穿墙防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路。

6.套管接地端子及不用的电压抽取端子应可靠接地。

7.充油套管水平安装时，其储油柜及取油样管路应无渗漏，油位指示清晰，注油和取样阀位置应装设于巡回监视侧，注入套管内的油必须合格。

8.套管内填充石棉水泥至突出套管上沿并向外坡，套管应采用素砼包裹，表面收光。

9.套内卫生间排水管及通气管设橡胶止水胶圈，管根部位用素砼墩包裹，墩高100mm，管外壁距离素砼墩边缘不小于50mm，砼墩防水做法按土建要求执行；管根与混凝土之间留凹槽，槽深10mm、宽20mm，凹槽内嵌填密封膏。

10.穿墙套管中心距离，一般规定35kV为60cm；10kV为45cm。

如用于潮湿环境，应适当增大距离。

进、出线双回路的穿墙套管为避免干扰，最小距离应相距2m以上。

以上是35kv穿墙套管的安装标准供您参考。

具体的施工要求和操作规范可能会因施工环境和设备不同有所差异，请在专业人员指导下操作。

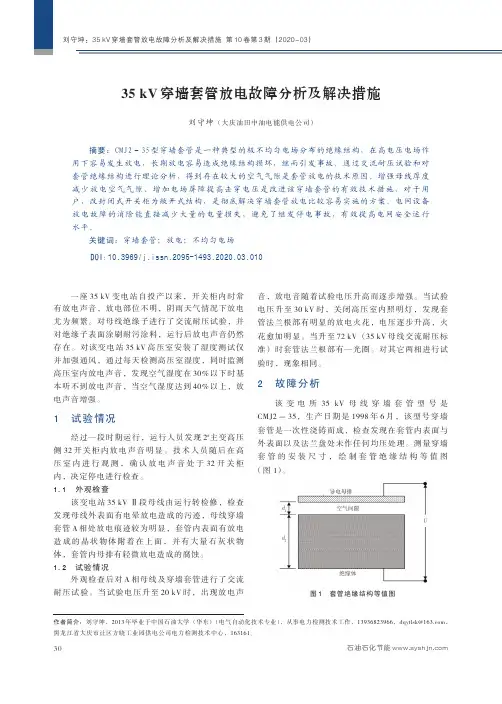

35 kv穿墙套管放电故障分析及解决措施

外观检查后对 A 相母线及穿墙套管进行了交流耐压试验。当试验电压升至 20 kV 时，出现放电声
音，放电音随着试验电压升高而逐步增强。当试验电压升至 30 kV 时，关闭高压室内照明灯，发现套管法兰根部有明显的放电火花，电压逐步升高，火花愈加明显。当升至 72 kV （35 kV 母线交流耐压标准）时套管法兰根部有一光圈。对其它两相进行试验时，现象相同。
在极不均匀电场造成的。从以上计算过程可以得
出，影响击穿电压的主要因素是空气间隙距离，距
离越大，击穿电压越高。空气湿度越大，介电系数
越大，导致击穿电压越低，即更容易放电。 [1]
3 解决方案
从上面的分析可知，套管内的放电现象主要是因为空气间隙的存在而引起的，因此为减少或消除套管内放电现象，可采取如下措施。 3.1 减少空气间隙
（3）
U2 = E2d2
（4）
式中： E1 为空气气隙 d1 部分的电场强度，kV/cm；
E2 为瓷绝缘体 d2 部分的电场强度，kV/cm。
由式（3）、（4）可知， E1 = 28.8 kV/cm ，
E2 =2.4 kV/cm。
当取空气气隙 d1 取 0.5 cm 时，根据上式计算得
出空气气隙的场强 E1 为 20.2 kV/cm。
气气隙（取 0.2）， cm； d2 为瓷绝缘体（取 3.0），
cm； εd1 为空气介质介电系数（取 1）； εd2 为瓷介
质介电子数（取 6）。
由式（1）、（2）求得： U1 =5.77 kV， U2 =14.4 kV。在空气及瓷介质中又有：
U1 = E1d1
作者简介：刘守坤，2013 年毕业于中国石油大学（华东）（电气自动化技术专业），从事电力检测技术工作，13936823966，dqytlsk@，黑龙江省大庆市让区方晓工业园供电公司电力检测技术中心，163161。

35KV箱式变电站穿墙套管烧坏现象分析

“ 爆炸” 。
３、更换开关柜内部绝缘件。一是一次带电部分全部采用热缩包裹，在母线搭接处在包裹热缩盒，提高母线绝缘性能二是相间均采用ＳＭＣ绝缘板进行相隔，以增强其绝缘性能，减少相间放电弓Ｉ发短路的危险。三是开关柜内绝缘件
线室的空气就能形成对流。在断路器室顶盖盖板冲打百叶窗，前柜门也增加百叶窗进风孔，使之形成对流，利用这两个空气对流的空间，尽可能把潮气散出柜外。注意每年检修时将防护网灰尘予以清扫。
要因素是：设计理念存在偏差，设计布局不够合理，开关柜内全部采用的是复合绝缘，以增强绝缘性能。在采用了复合绝缘的条件下，没有考虑环境的影响，容
质加速劣化，形成放电现象，在恶劣天气、持续连阴天气时易造成绝缘事故。主
露的露点温度始终是低于环境温度。如果凝露较严重时，会发生电离现象，同时
产生臭氧，易引起事故的发生。三．采取的措施
１、增强开关柜自身的散潮能力。对开关柜柜顶的母线室盖板，母线室和电缆室之间的弯板，进行冲打百叶窗，为达到原设计的防护等级，在冲打百叶窗后，增加一层金属密织的防护网。再在母线室后封板进行冲打百叶窗，这样，母
引言
度越是接近环境空气温度，凝露就越容易发生。不管空气中的温度如何，形成结

20kV-35kV交流穿墙套管通用技术规范

20kV-35kV交流穿墙套管通用技术规范本规范对应的专用技术规范目录穿墙套管采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表8项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4、对扩建工程，项目单位应在专用部分提出与原工程相适应的电气及土建的接口要求。

5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表10 技术偏差表”外，必要时应提供相应试验报告。

目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资质文件 (1)1.3 工作范围和进度要求 (1)1.4 对设计图纸、说明书和试验报告的要求 (1)1.5 标准和规范 (4)1.6 投标时必须提供的技术数据和信息 (4)1.7 备品备件 (4)1.8 专用工具和仪器仪表 (4)1.9 安装、调试、试运行和验收 (5)2 性能要求 (5)2.1外观工艺要求 (5)2.2 结构要求 (5)2.3 安装要求 (5)2.4 铭牌要求 (5)2.5 设备防腐 (5)2.6 附件 (5)2.7 其他 (5)3 试验 (6)3.1 型式试验（含特殊试验及其他试验） (6)3.2 例行及现场试验 (6)4 技术服务、工厂检验和监造 (6)4.1 技术服务 (6)4.2 工厂检验和监造 (6)5 一次、二次及土建接口要求（适用新建工程） (6)5.1 电气一次接口 (6)5.2 电气二次接口 (6)5.3 土建接口 (7)1 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

35KV箱式变压器高压穿墙套管频繁击穿原因浅析乔国辉

35KV箱式变压器高压穿墙套管频繁击穿原因浅析乔国辉发布时间：2021-10-26T07:58:34.432Z 来源：《电力设备》2021年第8期作者：乔国辉[导读] 35kV箱式变压器作为风电场常用的电气设备，其设备的安全稳定运行能够提升全场的稳定性。

国投思甜北风电一场35kV箱式变压器型号为ZGS11-乔国辉（国投哈密风电有限公司新疆维吾尔自治区哈密市 839000） 35kV箱式变压器作为风电场常用的电气设备，其设备的安全稳定运行能够提升全场的稳定性。

国投思甜北风电一场35kV箱式变压器型号为ZGS11-2800/35，箱变结构为“品”字形排列，箱变高低压设备装在箱内有隔板隔开，与变压器连接为一个整体，结构紧凑。

箱体分为前后两部分：前部分为高低压间隔，后部分为变压器油箱。

高低侧均采用断路器，穿墙套管主要连接部位有：箱变本体高低压引线处、及高压侧断路器QL上口与引线连接三个部位。

国投思甜北风电一场箱式变压器高压穿墙套管绝缘问题已造成线路跳闸6次，给风电场安全稳定运行带来很大的潜在隐患，现将35kV箱式变压器存在的问题进行分析，并提出初步解决方案。

一、现场实例实例一：2020年08月11日08点04分53秒455毫秒，监控后台报警，报文显示：35kV投风三线零序过流I段动作，35kV II母PT开关柜零序电压过压，35kV投风三线3523 断路器跳闸，故障前升压站接带均正常，动作电流0.976A。

根据录波图上显示，线路中A、C相电压增大，B相电压降低，出现零序电压、电流。

零序过流Ⅰ段保护动作，线路发生单相接地故障。

最终检查发现故障原因为23号箱变室内顶部B相高压套管击穿造成线路B相接地，零序过流Ⅰ段保护动作跳开3523断路器。

29号箱变高压侧套管破裂图实例二2020年10月12日16时35分30秒，零序过流Ⅰ段保护动作（C相接地），35kV投风三线3523断路器跳闸。

检查发现箱变监控告警，29号箱变比率差动跳闸保护动作，高、低压侧断路器跳闸；通过进一步检查发现29号箱变高压C相套管有明显破裂漏油痕迹。

高压穿墙套管型号说明

高压穿墙套管型号说明
CWLB-10、CWLB-35、CWLB-20、CWCD-20高压穿墙套管，型号说明：C——户内铜导体穿墙套管；
CL——户内铝导体穿墙套管；
CWL——户外-户内铝导体穿墙套管；
CB——户内圆导杆穿墙瓷套管；
CWB——户外-户内圆导杆穿墙瓷套管；
B——抗弯破坏负荷等级，7.5kN。

CLB——户内铝导体穿墙套管（加强型）
CWLB——户外-户外铝导体穿墙套管（加强型）
CW——户外-户内铜导体穿墙套管
CWWL——户外-户内耐污型铝导体穿墙套管
CWW——户外-户内耐污型铜导体穿墙套管
CM——户内母线穿墙套管
CMW——户外母线穿墙套管
CMWW——户外-户内耐污型铜导体穿墙套管
字母后数字为设计顺序号。

对带导体套管，短横后分数：分子为套管额定电压千伏数；Q表示大爬距；分母为套管额定电流安培数；第二个短横后数字为污秽等级号；第三个短横后字母G 表示高原型。

对母线式套管，字母后第一个短横后数字为额定电压千伏数；第二个短横后数字为套管瓷套内径直径毫米数；第三个短横后数字为污秽等级号。

例：型号CWWL-35/630-3
系35kV电压、630A电流、户外-户内耐污型铝导体穿墙套管，适用于3级污区。

例：型号CWWL-35/630-1-G
系35kV电压、630A电流、户外-户内高原耐污型铝导体穿墙套管，适用于1级污区。

例：型号CWWB-35Q/630
系35kV电压、630A电流、大爬距铜导体穿墙套管。

35KV变电所进线柜及穿墙套管检修安全措施

军城煤矿35KV变电所进线柜及穿墙套管检修安全措施编制单位: 机电工区编制人员：郭永坤编制日期：2009年8月15日审查记录审查部门：机电科：2009年月日通防科：2009年月日安监处：2009年月日总工程师：2009年月日审批意见：35KV变电所停、送电检修安全技术措施一、概述：为确保35KV变电所检修安全施工，根据《煤矿安全规程》和《煤矿安全技术操作规程》，特编制本措施。

二、施工内容：35KV变电所停、送电检修。

三、施工地点：35KV变电所。

四、施工时间：2009年8月15日五、人员组织：施工负责人：付凤忠作业人员：董凤来、黄桂东、张鲁峰、刘国蒙、刘向明、闫久雷四：施工时间：2009年8月15日8：00~16：00。

五：施工工艺准备工作1、8点时分，变电所值班员向供电局调度值班员，电话申请张矿线停电，停电时间：早8点至下午4点。

并在张矿线出线间隔做安全措施。

2、接到供电局调度员张矿线线路停电通知后，现场施工人员开始工作。

3、线路停电后，施工人员首先用合格的高压验电笔进行线路验电。

线路确实没电后，进行下一步工作。

4、施工人员验得线路无电后，在进户穿墙套管外侧，搭接一组接地线，将线路接地。

5、将张矿线进线柜开关移至检修位置并将断路器移出柜外。

6、PT分列运行，将II号PT退出，防止反送电。

7、将35KV母联开关断开，并将断路器移出柜体。

施工：1、施工人员将II路进线柜上端柜体护罩拆开并防置在安全位置。

2、施工人员开始对柜体套管进行除尘消缺检修，同时对线路穿墙套管固定板间隙进行封堵。

六、安全施工措施：1、施工人员穿戴好劳保用品，穿好绝缘靴，将检修工具准备好，放置在现场。

2、线路停电后，施工人员首先用合格的高压验电笔进行线路验电。

线路确实没电后，方可开始工作。

3、接地线接地牢固，人员施工防止坠落，工器具防止坠落。

4、严格按照操作票制度执行操作，严格停送电制度。

5、检修结束后，有现场施工负责人负责清点现场人员和工器具，安全措施撤除，具备安全送电条件时，通知供电局调度室值班员，张矿线送电。

CWB-35KV-400穿墙套管

电话：0577-******** 手机：189******** 湘开电气高压电气的领跑者！因为专注，所以专业主营产品：高低压熔断器，支柱绝缘子，高压负荷开关..CWB-35KV/400户外铜，铝导体穿墙套管简要说明:详细介绍:CWB-35KV/200-1500A户外铜，铝导体穿墙套管产品说明及使用方法：CWB-35KV/200-1500A户外铜，铝导体穿墙套管一、概述——CWB-35KV/200-1500A户外铜，铝导体穿墙套管高压穿墙套管：以下简称套管）适用于额定电压（10～35)kV，频率（15～60）Hz 的三相交流系统电站和变电所配电装置上，供导电部分穿过隔板、墙壁或其它接地物，起绝缘支持和外部导线（母线）间固定连接之用。

使用环境条件1)户内套管环境温度不高于＋40℃，不低于-40℃海拔不超过l000m相对湿度月平均值不大于90％周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽无经常性的剧烈振动2)户外套管环境温度不高于＋40℃，不低于-40℃；海拔不超过l000m；风速不大于34m/s产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级；无经常性的剧烈振动二、产品特点套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。

三、用途及分类穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。

穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。

按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。

当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。

户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。

母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。

穿墙套管

穿墙套管穿墙套管适用于额定电压（10～35)kV，频率（15～60）Hz的三相交流系统电站和变电所配电装置上，供导电部分穿过隔板、墙壁或其它接地物，起绝缘支持和外部导线（母线）间固定连接之用。

穿墙套管型号及含义：CL—户内铝导体穿墙套管CWL—户外一户内铝导体穿墙套管CWWL—耐污型户外一户内铝导体穿墙套管C—户内铜导体穿墙套管CW—户外一户内铜导体穿墙套管CM—户内母线式穿墙套管CMW—户外一户内母线式穿墙套管CMWW—耐污型户外一户内母线式穿墙套管对带导体套管，短横后的分数；分子为套管额定电压千伏数；分母为套管额定电流安培数，第二个短横后数字为污秽等级号。

对母线式套管，字母后第一个短横后数字为额定电压千伏数；第二个短横后数字为套管瓷套内孔直径毫米数；第三个短横后数字为污秽等级号。

产品特点：套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。

穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。

按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。

当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。

户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。

母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。

穿墙瓷套管按装置场所分为户外和户内。

按结构分为带导杆式和母线式。

按所用导体材料分为铝导体和铜导体。

按安装地点分为普通型和耐污型。

名称型号额定电压（KV）额定电流（A）备注户内铝导体CL-10KV 250A、400A、630A、1000A、1600A、2000A、3150A35KV 250A、400A、630A、1000A、1600A户外铝导体CWL-10KV 250A、400A、630A、1000A、1600A、2000A、3150A20KV 2000A、3150A、4000A35KV 250A、400A、630A、1000A、1600A户内铜导体C-CB-10KV250A、400A、630A、1000A、1600A、2000A、3150A 、4000A35KV 250A、400A、630A、1000A、1600ACC- 10KV 1000A、1600A、2000A 铜棒CB- 35KV 400A、630A、1000A、1500A、2000A 铜棒户外铜导体CW-CWB-10KV 250A、400A、630A、1000A、1600A、2000A、3150A20KV 2000A、3150A、4000A、5000A35KV 250A、400A、630A、1000A、1600ACWC-10KV 1000A、1600A、2000A、铜排、棒20KV 1000A、1600A、2000A、3150A 铜排、棒35KV 1000A、1600A、2000A、3150A 铜排、棒母线穿墙套管CM-12-86 12KVCM-12-105 12KVCM-12-142 12KVCM-12-160 12KVCM-24-130 24KVCMW-24-180 24KV 4000A CMW-24-330 24KV 8000A CMW-40.5-320 40.5KV 6000A CMW-24-330 24KV 10000A户外防污型CWWL- 35KV 400A、630A、1000A、1600A 铝排CWW- 35KV 400A、630A、1000A、1600A 铜排CWB型穿墙套管CMWW型母线式穿墙套管FCGW-10/200～630型复合干式穿墙套管FCGW-20/1000~4000型复合干式穿墙套管FCGW-40.5/630～3150型复合干式穿墙套管FCGW-66/630～1600型复合干式穿墙套管FCGW-110/630～1600型复合干式穿墙套管FCRG3大电流干式电容型穿墙套管FCRG2-12~252kV干式电容型穿墙套管由载流体、电容芯体、外护套、伞裙、法兰、端部结构等主要部件组成。

35kV套管安装

1 附件1 35kV 主母线套管安装注意事项
1）安装前用干净的软布擦拭母线，清除表面附着的污物，并检查母线表面的绝缘被覆是否损伤，检查导电触簧是否变形，严重变形时需要更换。

2）常见的导电触簧有两种形式（见图1和图2）
按图1所示用M5螺钉将导电触簧固定在主母线上，如果选用图2形式，则用不锈钢抽扎带将导电簧固定在主母线上。

3）安装主母线时，穿越绝缘的穿墙套管时应注意母线平行进出，避免将导电触簧碰撞变形（见图3和4）
4）如果主母线安装后，母线中心与绝缘套管中心有偏差，导电触簧与均压环不能很好接触，可将主母线旋转180度安装，一定要保证接触。

5）如果主母线安装后，母线中心与绝缘套管中心偏差不大，但导电触簧与均压环仍接触不良时，可松开主母线与分支母线的连接螺栓作一些小的调整。

在穿越主母线时不要碰撞导电触簧，母线安装后必须使导电触簧与套管内的均压环保持良好的接触，否则通电后不良的接触会引起导电触簧和均压环间的气隙放电，产生不正常的放电噪音，严重时会导致设备损坏。

图1 图2
图3 图
4
导电触簧
导电触簧
主母线
绝缘穿墙套管。

35KV复合干式穿墙套管参数

海拔高度：1000m
污秽等级：可应用于Ⅲ级及以上重污秽地区......
复合干式穿墙套管是一种新型的穿墙套管，它的内绝缘采用新型绝缘材料，外绝缘（硅橡胶伞裙）使用高温硫化硅橡胶，具有良好的耐污性能。抗震性能和防爆性能，符合电力部门无油化，小型化的发展趋势，是满足城乡电网改造的新一代高压输变电产品。
10KV复合干式穿墙套管使用条件
环境温度：1000m
污秽等级：可应用于Ⅲ级及以上重污秽地区
10KV复合干式穿墙套管
FCBW-10/600A,FCBW-10/400A,FCGW-10/1000A系列复合绝缘干式穿墙套管是由铜导电杆、新型材料内绝缘芯棒护套、复合绝缘外伞套和接地法兰组成。适用于交流电力系统额定电压10kV以下、频率50Hz 的户内外变电站中，作为高压导体穿越墙壁或其他接地体时，作为高压导体的电气绝缘和机械支撑作用，也适用于是10kV 真空断路器高压进出线的绝缘和支撑。尤其适用于污秽地区能有效地防止污闪事故，是当前广泛使用的瓷质穿墙套管的换代产品。
35KV复合干式穿墙套管是一种新型的穿墙套管，它的内绝缘采用新型绝缘材料，外绝缘（硅橡胶伞裙）使用高温硫化硅橡胶，具有良好的耐污性能。抗震性能和防爆性能，符合电力部门无油化，小型化的发展趋势，是满足城乡电网改造的新一代高压输变电产品。
35KV复合干式穿墙套管使用条件
环境温度：-40℃~+40℃
35KV复合干式穿墙套管,FCWB-35/600A参数。
FCWB-35/600A,FCWG-35/400A系列复合绝缘干式穿墙套管是由铜导电杆、新型材料内绝缘芯棒护套、复合绝缘外伞套和接地法兰组成。适用于交流电力系统额定电压10kV以下、频率50Hz 的户内外变电站中，作为高压导体穿越墙壁或其他接地体时，作为高压导体的电气绝缘和机械支撑作用，也适用于是10kV 真空断路器高压进出线的绝缘和支撑。尤其适用于污秽地区能有效地防止污闪事故，是当前广泛使用的瓷质穿墙套管的换代产品。

电力穿墙套管安装要求

电力穿墙套管安装要求一、引言电力穿墙套管是一种用于电力线路走向改变的管道，通过安装套管可以有效地将电线从一面墙穿过到另一面墙，使电力线路布线更加美观整洁。

本文将介绍电力穿墙套管的安装要求，以确保安全可靠的电力线路布线。

二、安装前准备1. 确定穿墙套管的位置和长度，根据实际情况选择合适的套管规格。

2. 清理安装位置周围的障碍物和杂物，确保工作区域整洁。

3. 准备好所需的工具和材料，包括电钻、电锤、套管、固定夹、电线等。

三、安装步骤1. 根据穿墙套管的长度和位置，在墙面上标记出套管的起始点和终点。

2. 使用电钻和电锤，在起始点和终点处分别打孔，确保孔的直径略大于套管的外径。

3. 将套管插入起始点的孔中，逐渐推入直至达到终点孔。

4. 检查套管是否安装牢固，如有松动可以使用固定夹进行固定。

5. 将电线通过套管引入墙内，注意电线的长度应该留有余量，以方便后续的接线工作。

四、安装注意事项1. 在安装过程中，应注意避免对电线造成损伤，避免划破绝缘层或挤压电线。

2. 套管的安装位置应尽量避开水源、火源和易燃物，以确保安全。

3. 安装套管时，应尽量保持套管与墙面垂直，避免出现倾斜或歪曲情况。

4. 在穿墙套管内引入电线时，应确保电线的长度充足，以便后续的接线工作。

5. 在套管的起始点和终点处，应使用固定夹进行固定，以防止套管的脱落或移位。

五、安装验收1. 安装完成后，应进行验收，确保套管安装牢固、电线引入正常。

2. 检查套管是否与墙面垂直，是否存在倾斜或歪曲情况。

3. 检查起始点和终点的固定夹是否牢固，套管是否有松动现象。

4. 检查电线是否完好无损，绝缘层是否完好。

六、总结电力穿墙套管的安装要求是确保安全可靠的电力线路布线的重要环节。

在安装前需做好准备工作，按照安装步骤进行施工，并注意安装过程中的注意事项。

安装完成后，应进行严格的验收，确保套管安装牢固，电线引入正常。

通过正确的安装和验收，可以保证电力穿墙套管的使用效果和安全性。

穿墙套管

穿墙管又叫做穿墙套管，防水套管，墙体预埋管，防水套管分为刚性防水套管和柔性防水套管。

两者主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。

柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水，而柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。

不管是柔性防水套管还是刚性防水套管都是用于管道穿过受有振动或有严密防水要求的建筑物墙壁的五金配件，常用于建筑、化工、钢铁、自来水、污水处理等单位。

编辑本段穿墙套管分类一、绝缘套管1.产品概述(1) 型号含义(2) 产品标准：本产品性能符合GB4019-88标准。

(3) 用途：本系列套管为环氧树脂APG工艺压力凝胶成型结构，它适用于额定电压为12KV、35KV及以下成套设备中，作为绝缘隔离和联接过度用。

(4) 结构简介：套管耐污及潮湿，无需特别维护，只需定期地清楚表面污物。

安装时，母排从中穿过。

2.使用条件(1)户内装置(2)海拔高度不超过1000M(3) 周围气温+40℃~5℃;(4)当空气温度+20℃时，相对湿度布超过85%(5)无严重影响触头盒绝缘的气体、蒸汽、灰尘及其它爆炸性和腐蚀介质的场所。

3.产品规格及技术参数(1) 额定电压：0、35KV;(2)最高电压：12、40.5KV；三、高压穿墙套管高压穿墙套管CWB-35/630A高压穿墙套管CWWL-20/3000A高压穿墙套管CWC-10/2000A高压穿墙套管CWWC-20/1000A高压穿墙套管CB-10/200-630A高压穿墙套管CWC-10/2000A。

35kV级及以下变压器套管技术要求

35kV级及以下变压器套管技术要求
一、标准和规范
1、提供的产品，其技术参数和质量要求符合中华人民共和国有关的国家标准及行业标准。

凡引用标准未注明日期的，以最新版本为准。

2、执行标准GB/T 4109—1999 《高压套管技术条件》
3、当标准、规范之间存在差异时，按要求高的指标执行
二、技术参数
1、35kV级套管
1）、型号规格：BJW-40/630（1250、2000、3150）
2）、绝缘水平（LI/AC）（kV）：200/95
3）、套管的弯曲耐受负荷（kN）：2（垂直）
4）、套管的爬距：≥1256
5）套管的干弧距离（应乘以海拔修正系数KH）（mm）：880
6）套管的爬距/干弧距离：≤4
2、10kV级套管
1）、型号规格：BDW-20/630（1250、2000、3150）
BDL-10/315
2）、绝缘水平（LI/AC）（kV）：75/42
3）、套管的弯曲耐受负荷（kN）：2（垂直）
4）、套管的爬距：≥300
3、1kV级套管
1）、型号规格：B-/315（630、1250、2000、3150）
4、环境温度：-40℃～+40℃；
三、包装要求
1、低压套管成套小包装，再整体包装；
2、高低压套管内应洁净。

四、附件
1、产品投标时，供应商应提供国家及行业的检测报告、证书。

2、产品投标时，供应商应提供产品执行的有关国家标准及行业标准，详细描述产品的生产工艺、生产设备、生产能力及确保产品质量的措施。

3、产品供货时，供应商应提供产品出厂报告、使用说明书等。

35KV箱式变电站穿墙套管烧坏现象分析

35KV箱式变电站穿墙套管烧坏现象分析作者：田祝和来源：《中国科技博览》2015年第03期[摘要]35KV明集箱式变电站穿墙套管烧坏，母线绝缘层有严重放电痕迹，表面有明显水汽，35KV电流互感器有明显的放电痕迹。

分析发现箱变内，设备出现凝露现象，造成部分设备放电。

35KV穿墙套管绝缘层放电击穿烧坏。

通过环境改善、布局处理、加装除湿装置及封堵电缆沟等措施，彻底改变开关柜的电晕、凝露安全隐患，确保设备的安全运行。

[关键词]穿墙套管放电凝露安全隐患中图分类号：TM411+.4 文献标识码：A 文章编号：1009-914X（2015）03-0082-01引言35KV明集箱式变电站挂网几年的运行，母线放电发热造成绝缘层老化。

35KV穿墙套管烧坏、35KV电流互感器有明显的放电痕迹。

发现箱式变通风不畅、除潮不到位、散热条件差等问题，设备形成凝露且附着在绝缘表面使绝缘介质加速劣化，形成放电现象，在恶劣天气、持续连阴天气时易造成绝缘事故。

主要因素是：设计理念存在偏差，设计布局不够合理，开关柜内全部采用的是复合绝缘，以增强绝缘性能。

在采用了复合绝缘的条件下，没有考虑环境的影响，容易造成箱式变电站内部设备的凝露潮气等因素。

电缆沟封堵严密程度达不到要求或长时间运行必然造成细小缝隙。

潮气进入不能完全阻止，凝露就越容易发生。

如果凝露较严重时，会发生电离现象，同时产生臭氧，从而影响了各种设备的正常运行，甚至引起事故的发生。

一、存在的隐患1、由于潮湿现象，母线绝缘层出现严重放电痕迹，表面出现黑色胶状物质，表面有明显水汽，铜排裸露处有明显受潮导致的氧化现象并已呈现绿色。

2、 35KV开关柜电流互感器部位发生严重放电现象，设备绝缘层已严重损伤，支架有明显被电弧烧灼痕迹，存在重大隐患，极易造成相间短路引发柜体“爆炸”。

3、 35KV穿墙套管中，B相烧坏A、C出现明显放电痕迹，绝缘层外表已损伤严重。

4、 35KV绝缘套管内部存在明显放电痕迹，绝缘层损伤严重，有明显黑胶状物质。

35kv套管耐压试验标准

35kv套管耐压试验标准35kV套管是一种用于电力系统中的设备，用于对电缆或线路进行绝缘和保护。

耐压试验是一种常见的测试方法，用于确保套管的绝缘性能和安全性。

以下是一般情况下可能适用的35kV套管耐压试验的标准：1. IEC 60243-1：这是国际电工委员会（IEC）发布的标准，涵盖了固体绝缘材料的电学特性的测量方法。

其中可能包括套管的绝缘材料。

 2. GB/T 1408.1-2016《高压橡胶绝缘电缆和电缆套管的试验方法第1部分：耐压试验》：这是中国国家标准，规定了高压橡胶绝缘电缆和电缆套管的耐压试验方法。

 3. ASTM D149-09(2018)《Standard Test Method for Dielectric Breakdown Voltage and Dielectric Strength of Solid Electrical Insulating Materials at Commercial Power Frequencies》：这是美国材料和试验协会（ASTM）发布的标准，用于测量在商用电力频率下绝缘材料的击穿电压和绝缘强度。

 4. IEEE 383-2015《IEEE Guide for Safety in AC Substation Grounding》：这是美国电气和电子工程师协会（IEEE）发布的关于交流变电站接地安全的指南。

虽然它可能不直接涉及套管的耐压试验，但它可能包含有关绝缘材料和设备安全性的有用信息。

 请注意，具体的标准可能会因地区、国家或公司的规定而有所不同。

在进行耐压试验之前，应仔细查阅适用的标准，并确保遵循相关的安全和操作规程。

此外，建议由合格的测试实验室或专业机构进行测试，以确保测试的准确性和可靠性。
