管夹阀(挠性阀)简介
刚柔并济，打造耐磨抗蚀世界！
阀门结构与应用
气动管夹阀在管道系统中
橡胶挠性接头及电动胶管阀 在系统中的应用
电动胶管阀在系统中的应用
电动伞齿轮胶管阀在系统中 的应用
气动球形管夹阀在系统应用
刚柔并济，打造耐磨抗蚀世界！
胶管综合性能
固液两相 橡胶
帘子布加强
高弹性 天然橡 胶/合成 长分子链 结构
HD62 黑色 天然/合成 62 22 700 12 136 50 1.12 - 40~75℃ ≥40%
HD70 黑色 天然/合成 70 23 600 14 142 44 1.14 - 40~75℃ ≥40%
HDS 红色 天然/合成 70 22.8 580 25 100 57 1.14 - 40~75℃ ≥38%
刚柔并济，打造耐磨抗蚀世界！
阀门基本知识
管夹阀：
管夹阀（Pinch Valve），在国内又称为夹管阀、 胶管阀、气囊阀、箍断阀等。 管夹阀套管是任何夹管阀最重要的零件，是夹管 阀的核心，提供抗腐蚀、抗磨损和承压能力。夹管 阀的质量取决于套管的质量。用气动、电动、手动 或者液动等驱动方式挤压套管，达到开关/调节的作 用。 耐得管夹阀使用耐得特种配方橡胶，具有高耐磨、 耐腐蚀、耐一定的高温等多种性能，解决了很多工 业阀门难题。
管夹阀配套胶管：
●全法兰橡胶一体成型 ●进口成熟工艺 ●按最高标准制造 ●超长的使用寿命 ●胶管可采用多种配方橡胶材料 ●可按客户要求口径、长度等定制
多种特种橡胶配方 从1998年建厂开始，耐得就一直生产制造管夹阀类产品， 并一直致力于研究解决管夹阀配套胶管的各种使用问题： 如使用寿命不长，不耐磨，不能耐酸碱，不能耐一定高温 等。 对此，耐得经过多年技术开发研发出了高耐磨特种橡胶配 方、耐磨耐腐蚀特种橡胶配方、耐温耐腐蚀特种橡胶配方 等多种独特胶管适用橡胶配方。 因此，耐得管夹阀现今不止适用于矿山、冶金、选矿、污 水处理等行业，还适用于化工化学等多种行业。
MASCOT产品选型样本
201 支架 202 气缸 210 调节螺钉 211 执行机构推杆 213 行程刻度牌 225 活塞 227 弹簧扣 228 执行机构推杆垫片 229 弹簧 248 调节螺钉垫片 249 阀杆夹 253 支架衬套 256 固定环 271 活塞O形环 272 活塞推杆O形环 274 支架O形环 275 执行机构推杆O形环 348 执行机构推杆锁紧螺母
锻造
锻造车间的能力包括落锤锻造和自由锻造直径最大至1000mm的各种标准材料 和特殊材料，制造成阀盖、法兰、阀塞和阀座环。
配合
诸如大型加工中心和数控机床（CNC）等扩展 设备能够生产各种不同尺寸的阀组件。
涂装
可以满足各种不同的涂装要求，比如标准涂装、用于海上服务的厚涂层涂装，以及用 于高温场合的涂装要求。
MASCOT Industrial 15A Randor Street Campbellfield, Victoria 3061 Australia
Tel: +61 3 9357 6555 | Fax: +61 3 9357 6566 Email: sales@ | Web: 本手册仅供信息参考,我们会努力确保资料的准确性和所提供技术规格的精确度, 但手册内容不作为对 于产品本身的解释或担保。MASCOT Industrial保留对产品设计的更改或改进的权力,本手册中产品信息 和技术规格如有变更，恕不另行通知。MASCOT Industrial对产品的选型,使用和维护不予负责。产品的
高端技术 紧密关断
澳大利亚的制造能力
高可靠性 值得信赖
Page 2
源自澳大利亚的制造能力
MASCOT公司所具有的源自澳大利亚的制造能力包括针对困难工况，应用多种 材料和特殊设计，制造压力等级为ASME CL150至CL4500，尺寸范围由0.5” 至36”的球阀以及2.0”至48”的旋转阀（蝶阀、V形球阀、偏心旋塞阀）。 澳大利亚企业利用供应商合作关系来完成铸件的生产和阀组件的加工 这使加工车间的工作量更具弹性并且大大减少了生产交付周期。 与合作伙伴迄今二十年的合作使MASCOT公司在高品质和及时交付表现上取得 了有证明的良好记录。

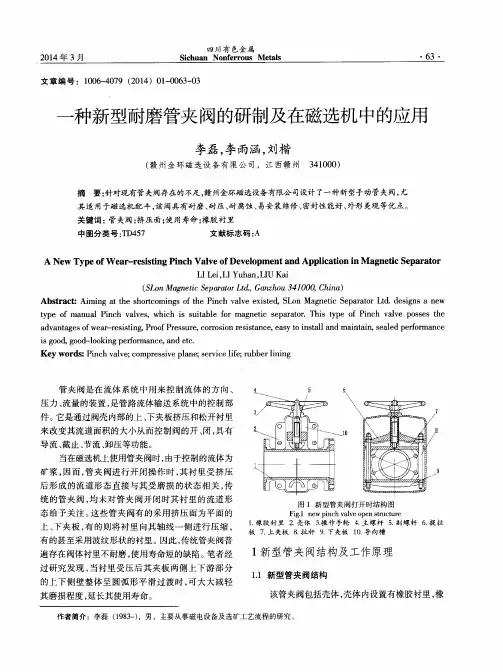

一种新型耐磨管夹阀的研制及在磁选机中的应用
管 夹 阀是 在流 体系统 中用 来控 制流体 的方 向、
压力 、 流量的装置 ， 是管路 流体 输送 系统 中的控 制部
件。 它是通过 阀壳 内部 的上 、 下夹板挤压 和松开衬里
来改变 其流道面积 的大小从而控制 阀的开 、 闭， 具 有
导流 、 截止 、 节流 、 卸压等功能 。
关键词 ： 管夹阀； 挤压 面； 使用寿命 ； 橡胶衬里
中图分 类号 ： Ｔ Ｄ ４ ５ ７ 文献 标志 码 ： Ａ
Ａ Ｎｅ ｗ Ｔｙ ｐ ｅ ｏ ｆ Ｗｅ ａ ｒ － ｒ ｅ ｓ ｉ ｓ ｔ ｉ ｎ ｇ Ｐｉ ｎ ｃ ｈ Ｖａ ｌ ｖ ｅ ｏ ｆ Ｄｅ ｖ ｅ ｌ ｏ ｐ ｍｅ ｎ ｔ ａ ｎ ｄ Ａｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｉ ｎ Ｍａ ｇ ｎ ｅ ｔ ｉ ｃ Ｓ ｅ ｐ ａ ｒ ａ ｔ ｏ ｒ
Ｌ Ｉ Ｌｅ ｉ ， ＬＩ Ｙｕ ｈ ａ ｎ， Ｌ Ｉ Ｕ Ｋａ ｉ
（ Ｓ Ｌ ｏ ｎ Ｍａ ｇ ｎ ｅ ｔ ｉ ｃ Ｓ ｅ ｐ ａ ｒ ａ ｔ ｏ ｒ Ｌ ｔ ｄ ． ， Ｇ ａ ｎ ｚ ｈ ｏ ｕ ３ ４ １ ０ ０ ＆Ｃ ｈ ｉ ｎ ａ ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ａｉ ｍｉ ｎ ｇ ａ ｔ ｔ ｈ ｅ ｓ ｈ ｏ ｒ ｔ ｃ ｏ ｍｉ ｎ ｇ ｓ ｏ ｆ ｔ ｈ ｅ Ｐ ｉ ｎ ｃ ｈ ｖ ａ ｌ ｖ ｅ ｅ ｘ ｉ ｓ ｔ ｅ ｄ ， Ｓ Ｌ ｏ ｎ Ｍａ ｇ ｎ ｅ ｔ ｉ ｃ Ｓ ｅ ｐ ａ ｒ ａ ｔ ｏ ｒ Ｌ ｔ ｄ ． ｄ ｅ ｓ ｉ ｇ ｎ ｓ ａ ｎ ｅ ｗ
图 １新 型管 夹 阀打开 时结构 图
Ｆｉ ｇ ． １ ｎ ｅ ｗ ｐｉ ｎｃ ｈ ｖ ａ ｌ ｖ ｅ ｏｐ ｅ ｎ ｓ ｔ ｒ ｕｃ ｔ ｕ ｒ ｅ

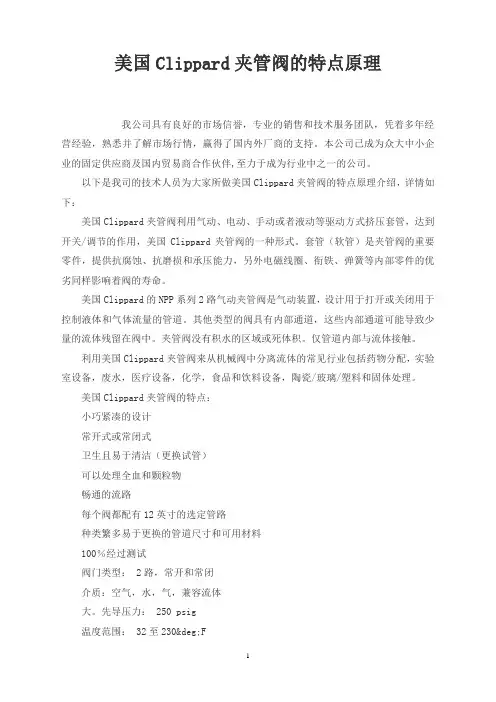

美国Clippard夹管阀的特点原理
美国Clippard夹管阀的特点原理我公司具有良好的市场信誉，专业的销售和技术服务团队，凭着多年经营经验，熟悉并了解市场行情，赢得了国内外厂商的支持。
本公司已成为众大中小企业的固定供应商及国内贸易商合作伙伴,至力于成为行业中之一的公司。
以下是我司的技术人员为大家所做美国Clippard夹管阀的特点原理介绍，详情如下：美国Clippard夹管阀利用气动、电动、手动或者液动等驱动方式挤压套管，达到开关/调节的作用，美国Clippard夹管阀的一种形式。
套管（软管）是夹管阀的重要零件，提供抗腐蚀、抗磨损和承压能力，另外电磁线圈、衔铁、弹簧等内部零件的优劣同样影响着阀的寿命。
美国Clippard的NPP系列2路气动夹管阀是气动装置，设计用于打开或关闭用于控制液体和气体流量的管道。
其他类型的阀具有内部通道，这些内部通道可能导致少量的流体残留在阀中。
夹管阀没有积水的区域或死体积。
仅管道内部与流体接触。
利用美国Clippard夹管阀来从机械阀中分离流体的常见行业包括药物分配，实验室设备，废水，医疗设备，化学，食品和饮料设备，陶瓷/玻璃/塑料和固体处理。
美国Clippard夹管阀的特点：小巧紧凑的设计常开式或常闭式卫生且易于清洁（更换试管）可以处理全血和颗粒物畅通的流路每个阀都配有12英寸的选定管路种类繁多易于更换的管道尺寸和可用材料100％经过测试阀门类型： 2路，常开和常闭介质：空气，水，气，兼容流体大。
先导压力： 250 psig温度范围： 32至230°F安装：＃4-40湿材料：医用或食品级有机硅或聚氨酯管后，我再为大家介绍一下美国Clippard夹管阀的特点原理：美国Clippard夹管阀是靠电磁螺线管驱动，通过挤压或松开软管来控制通断。
介质仅从软管中通过，阀体的其他部件不与介质接触，这意味着与其他种类电磁阀相比，夹管阀可以走有颗粒的介质而不堵塞。
美国Clippard夹管阀的特点：1.电压范围是进口产品中宽的产品，允许波动范围±5%。
阀门分类表
阀门编号一览表
1.阀门类型代号用汉语拼音表示：
闸阀：Z 截止阀：J 节流阀：L 球阀：Q
蝶阀：D 隔膜阀：G 旋塞阀 : X 止回阀:H
安全阀 :A 减压阀:Y 疏水阀 :S 管夹阀:GJ
2.传动方式代号用阿拉伯数字表示：
电磁动：0 电磁液动：1 电一液动：2 蜗轮：3
正齿轮：4 伞齿轮：5 气动：6 液动：7
气一液动：8 电动：9
3．连接形式代号用阿拉伯数字表示：
内螺纹：1 外螺纹：2 法兰：4 焊接：6
对夹：7 卡箍：8 卡套：9
4．阀座密封面或衬里材料代号用汉语拼音字母表示：
铜合金：T 软橡胶：X 尼龙塑料：N 氟塑料:F
合金钢：H 渗氮钢：D 硬质合金：Y 衬胶：J
衬铅：Q 搪瓷：C 渗硼钢： P
锡基轴承合金：B 直接加工而成用W表示
5.阀体材料代号用汉语拼音字母表示：
HT25-47 [灰铸铁]：Z Cr5Mo[铬钼耐热钢]：I
KT30-6[可锻铸铁]：K 1Cr18Ni9Ti[铬镍钛耐酸钢]：P
QT40-15 [球墨铸铁]：Q Cr10Ni12Mo2Ti[铬镍钼钛耐酸钢]：R H62[铜合金]：T 12Cr1MoV[铬钼钒合金钢]：V
2G25Ⅱ[碳素钢]:C。
管夹阀
附:选配智能型电子式执行机构电动胶管阀简介 ZSX-D 智能型电子式电动胶管阀由电子式电动执行机构与胶管阀门组成，耐磨、 耐腐蚀。电动胶管阀以交流 220V 电源为动力，接受统一标准电信号 4-20mA 控制阀门 的开启度，达到对管道系统工艺流量、压力、液位等参数的自动控制。 主要技术参数: 输入信号:4-20mA.DC 反馈信号: 4-20mA.DC 输入阻抗:120Ω 电机电压:220V /50Hz 电机功率:≤120W
崔劲松
0553-3224924
工程师 13956181710
电子信箱：cuijins@
垂询热线：13956181710
金镖机械
争创一流
胶管阀门（管夹阀）
一.简介 胶 管阀 (亦 称 管 夹阀 )是 一 种 具有 独 特 结 构 形式 的 新 型 阀 门 ,因 其 卓 越的 耐 磨 防 腐 性 能 而 倍 受 青 睐 ,适 应 于 低 压 管 道 的 颗 粒 浆 体 或 化 学 介 质 的 输 送 控 制 系 统 。胶 管 阀 开 启 方 便 灵 活 , 密 封 性 能 好 , 杜 绝 了 跑 冒 滴 漏 等 现 象 的 发 生 , 胶 管 可 定 期 更 换 , 而 阀 体 能 长 期 使 用 , 节 省 费 用 。胶 管 阀 可 以 替 代 闸 阀 、截 止 阀 和 调 节 阀 ， 提 高 使 用 寿 命 5 -10 倍 。 二 .主 要特 点 1. 采 用 独 特 的 橡 胶 配 方 , 耐磨损,抗腐蚀。 2. 阀门全断面设计 ,几乎没有流动阻力。 3.阀门可更换配件橡胶管。只需简单地更换胶管，阀门即完好如新。 4.绝对密封。阀门的机械部分受到保护，仅有橡胶管接触到处理介质，整体法兰， 不需要密封垫，无密封装置，绝对没有问题。 5.调节、截止双种作用。可作截止阀也可作调节阀。 6.耐寒性能好。由于流体介质在富有弹性的橡胶管中流动 ,从而排除了流体晶化所 造成的壳体冻裂等恶果。 7.根据不同的流体介质选用不同配方工艺制造的胶管,适用范围广。 三. 防 腐 胶管应用范围
管夹阀
管夹阀一、产品说明：二、结构和工作原理：(1)结构：本阀门由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。
(2)工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。
另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。
三、安装及维修：伸向电触槽然后用铜丝或不锈钢箍扎紧二端。
(1)本厂生产管夹阀尺寸符合机械工业部标准，出厂前经过试验，按规定10Kg/cm2持续5分钟无泄漏，安装时不必拆洗调整更动。
(2)本阀在管道上任意安装，没有介质流向限制，久时使用，如有磨损或泄漏只需将阀体拆下，调换新管套，其阀体可长期使用，经济的确实惠。
四、管夹阀主要连接尺寸及外型尺寸：公称通径主要连接尺寸及外型尺寸Main outline dimensions and connection dimensions重量(KG) L D D1D2b Z-Ø201351057555164-14 2.5251451158565164-1433216013510078184-1844018014511085184-18650210165125100204-187.565250185145120204-189.580300190160135224-1816 100350215180155228-1820 125430245210185258-1828 150500280240210258-2343 200650335295265328-2380五、概况：电解槽用管夹阀因采用特种工程塑料制成，体积小，重量轻，阀体及一切配件均有较强耐腐蚀性能。
阀门适用内外受酸浸蚀的环境下，保持正常工作。
杜绝内泄外漏，方便清槽工作，实践证明，它取代了不锈钢夹子，结束了采用球阀旋塞阀或其它阀门历史。
管夹阀
ZSX-HD管夹阀管夹阀是一种具有独特结构形式的新型阀门,因其卓越的耐磨防腐性能而倍受青睐,适应于各种压力管道的颗粒浆体或化学介质的输送控制系统。
管夹阀性能参数：1.适用范围：化工，石油、发电、碱厂、选矿、水泥、选煤、非金属等行业，可快速控制管路浓度砂粒状流量与截止。
2.使用介质：纸浆、污水、矿渣、煤渣、泥沙等。
3.适用温度：-30-120,更高温度另行定制。
4.压力范围：-0.3-2.5Mpa(定货说明)。
5.驱动方式：手动、电动、气动。
6.阀体材质；灰铸铁、铝合金、碳钢结构件。
管夹阀主要特点：一阀多用性可代替闸阀、截止阀、调节阀等使用。
耐磨、耐腐蚀性橡胶远比钢、铁及其它各种金属材料耐磨，且对配方的调整可以耐各种化学溶剂的腐蚀，因此特别适用于颗粒浆体和化学介质的管路输送控制。
密封性胶管两端带有橡胶法兰，当阀门与管道连接时，不需另加密封垫圈，从而杜绝了跑、冒、滴、漏等不良现象。
耐寒性由于流体介质在富有弹性的胶管中流动，从而排除了流体晶化所造成的壳体冻裂等恶果。
价值性操作简捷灵活，维修方便，检修时只要更换胶管，阀体和其它机构可长久使用，从而提高了阀门的使用寿命，大大节约了用户生产成本，符合价值工程。
结构性此阀结构简单，是国内唯一无泄漏阀门，能耐各种中等浓度的酸和任意浓度的碱盐溶液，能输送矿浆、干湿的粉料以及有结晶物体介质。
内衬性不同介质可选配不同橡胶配方的胶管，满足不同用户生产需要。
管夹阀结构与应用：阀门主材质：•阀体：碳钢、铸铁、铸铝或塑壳材质；•阀杆及压板为碳钢、铸铁不锈钢材质；•紧固件：防腐高强度螺栓；等级：4.8、8.8；•法兰为碳钢、不锈钢材质（根据客户需要）；阀门结构特点：1、端面密封型式根据阀门规格及加工方式确定；2、阀门结构简单，维修方便；3、极大提高使用寿命，维修时拆掉螺栓，只需更换胶管，阀体可重复多次使用，大幅降低成本；胶管阀应用：1.电厂、化工厂采用耐酸碱橡胶2.矿山（煤矿、铁矿、金矿、有色金属等）颗粒较大，冲击性强，采用耐磨性能较强的天然胶或混炼胶3.含油量大的，采用耐油橡胶管夹阀内衬：管夹阀内衬是管夹阀最重要的配件，是管夹阀的“核心所在”，是管夹阀耐磨、耐腐蚀、承压和抗曲挠等多种问题的关键所在。
管夹阀原理
管夹阀原理
管夹阀是一种常见的控制阀门，其原理和工作方式对于工程师和技术人员来说是非常重要的。
管夹阀通过夹紧管道来控制流体的流动，其原理和结构设计直接影响了阀门的性能和使用效果。
首先，管夹阀的原理是基于夹紧管道实现流体控制。
当阀门关闭时，夹紧装置会夹住管道，阻止流体的流动；当阀门打开时，夹紧装置会释放管道，允许流体自由流动。
这种原理使得管夹阀能够快速、精确地控制流体的流量和压力，适用于各种工业领域的流体控制系统。
其次，管夹阀的工作方式通常包括手动、电动和气动三种。
手动管夹阀通过手轮或手柄来控制阀门的开关；电动管夹阀则通过电动执行机构来实现自动控制；气动管夹阀则通过气动执行机构来实现自动控制。
不同的工作方式适用于不同的场景和需求，可以满足各种复杂的流体控制要求。
此外，管夹阀的结构设计也是其原理的重要组成部分。
通常，管夹阀由阀体、夹紧装置、阀杆、阀座、密封件等部件组成。
阀体是阀门的主体部分，夹紧装置通过阀杆来实现对管道的夹紧和释放，阀座和密封件则保证了阀门的密封性能。
这些部件的设计和制造质量直接影响了管夹阀的使用寿命和可靠性。
总的来说，管夹阀是一种重要的流体控制阀门，其原理和工作方式对于工程领域的专业人员来说至关重要。
了解管夹阀的原理和结构设计，可以帮助工程师和技术人员更好地选择和应用管夹阀，提高流体控制系统的效率和可靠性。
同时，不断改进和创新管夹阀的设计和制造技术，也是工程领域的重要课题之一。
气动胶管阀、气动管夹阀工作原理和使用范围
气动胶管阀、气动管夹阀工作原理和使用范围下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!气动胶管阀和气动管夹阀工作原理及使用范围在工业生产中，气动胶管阀和气动管夹阀是常见的控制装置，它们在流体控制和流程自动化中发挥着重要作用。
管夹的概念
管夹的概念管夹是一种常用的工业夹具，也被称为管夹子、管夹具或管夹钳。
它是用于固定、夹持或扭转管道或管件等对象的工具。
管夹通常由两部分组成：夹持器和固定器。
夹持器一般是可调节的，用于夹持和固定被加工的管道或管件，而固定器则是用于固定夹持器的部分，以确保工作的稳定性。
管夹的主要作用之一是固定管道或管件。
在进行加工、修理或组装管道时，需要将管道或管件固定在一个稳定的位置上，这样可以使工作更加方便和高效。
通过调整夹持器的大小，可以适应不同直径的管道或管件，并用固定器将其牢固地夹住，以防止其在操作过程中晃动或滑动。
通过使用管夹，工人可以将精力集中在加工和操作上，而不必担心被加工的管道或管件会突然移动或掉落，提高了工作的安全性和效率。
此外，管夹还可以用于夹持和固定管道或管件以进行扭转操作。
有时，在进行管道或管件的拧紧、拆卸或安装时，需要将其扭转到特定的角度。
在这种情况下，可以通过使用管夹将管道或管件夹住，并通过操纵夹持器进行扭转操作。
通过调整夹持器的角度，可以控制扭转的方向和力度，从而达到需要的结果。
管夹还可以用于保护管道或管件的表面。
在加工或安装管道或管件时，很容易刮伤或损坏其表面，这会对其质量和使用寿命产生不良影响。
为了防止这种情况的发生，可以使用管夹将管道或管件夹住，并通过垫块、软垫或胶垫等材料来保护其表面。
这样可以确保在进行工作时，管道或管件的表面不会直接与夹具接触，从而减少了刮伤或损坏的风险。
此外，管夹还具有适应性强、操作简单、结构紧凑等优点。
管夹可以根据需要调整夹持器的大小和形状，以适应不同直径和形状的管道或管件。
操作时，只需通过旋转手柄或杠杆等部件即可完成夹持或固定的操作，操作简单方便。
同时，管夹的结构紧凑，体积小巧，占用空间少，便于携带和存储。
总之，管夹是一种用于固定、夹持和扭转管道或管件等对象的工具。
它在工业生产和维修领域有着广泛的应用，可以提高工作的安全性和效率，保护被加工对象的表面，并具有适应性强、操作简单、结构紧凑等优点。
气动管夹阀工作原理
气动管夹阀工作原理
1.气动执行机构工作原理：
气动执行机构是气动管夹阀的关键部分，通常由双作用气缸、阀杆和活塞组成。
在通电的情况下，气动执行机构的空气供给端进入高压气体，而由气缸的另一端通过管道排出废气。
当控制信号停止时，气动执行机构通过阀杆将阀瓣控制在相应的位置，以实现流体的通断。
2.阀瓣工作原理：
3.通断作用原理：
当气动管夹阀需要进行通断操作时，气动执行机构受到控制信号，将阀瓣抬起或压下。
在阀瓣接触阀座时，通过增大或减小阀瓣与阀座之间的接触压力，实现流体的通断控制。
4.密封原理：
气动管夹阀的阀瓣与阀座之间采用双向密封结构，具有很好的密封性能。
在阀门关闭时，通过气动执行机构施加的力将阀瓣与阀座紧密地贴合在一起，阻止流体通过。
而当阀门打开时，气动执行机构施加的力减小，阀瓣与阀座之间的接触压力减小，使流体可以顺利通过。
5.气动控制原理：
气动管夹阀实现通断控制是通过气动力在气动执行机构中的传递实现的。
当控制信号到达气动执行机构时，通过空气供给口输入高压气体，同时废气排出，以产生气动力。
这种气动力通过活塞和阀杆的作用，转化为阀瓣的运动力，从而实现管道流体的通断。
总结起来，气动管夹阀的工作原理主要通过气动执行机构的作用和阀瓣与阀座之间的配合来实现。
在气动力的控制下，阀瓣的启闭决定了管道流体的通断，从而实现对流体的控制。
这种工作原理使得气动管夹阀具有快速、准确的控制性能，广泛应用于工业生产中的管道控制系统。
管夹阀标准
管夹阀标准材料要求管夹阀的制造材料应符合设计文件的规定。
一般应采用优质碳钢、不锈钢、铜或其他具有耐腐蚀、高强度和耐磨性能的材料。
对于特殊用途的管夹阀，如化工、制药等，应根据使用环境和介质特性选择合适的材料。
制造要求2.1 外观要求管夹阀的外观应平整、光滑，无裂纹、砂眼、气孔等缺陷。
阀门上的标志应清晰、完整，并符合国家或行业标准。
2.2 结构要求管夹阀的结构应合理，易于安装和维护。
阀体、阀盖、阀杆等部件的设计应符合流体特性，确保流体流畅，无滞留和死角。
2.3 性能要求管夹阀的性能应符合设计文件的规定。
一般应具有密封性好、启闭力矩小、使用寿命长等特点。
对于高温、高压、腐蚀性介质等特殊环境，应选择具有相应性能的管夹阀。
2.4 尺寸要求管夹阀的尺寸应符合设计文件的规定。
阀门的进出口尺寸、法兰尺寸、连接尺寸等应符合相关标准，便于连接和安装。
试验要求3.1 压力试验管夹阀应进行压力试验，以检验其强度和密封性能。
压力试验应按照相关标准进行，一般包括壳体压力试验和密封压力试验。
试验过程中应记录试验数据，并检查阀门有无渗漏、变形等异常现象。
3.2 动作试验管夹阀应进行动作试验，以检验其启闭性能。
动作试验包括开启和关闭试验，试验过程中应检查阀门动作是否灵活，有无卡阻现象。
同时，应记录启闭力矩和行程等数据，以评估阀门的性能。
3.3 性能试验管夹阀应进行性能试验，以检验其各项性能指标是否符合设计文件的规定。
性能试验包括流体流量试验、压力损失试验、噪音测试等，以评估阀门在流体控制方面的性能。
根据需要，可以对阀门进行振动试验、寿命试验等附加试验，以全面评估其性能和质量。
管夹阀工作原理
管夹阀工作原理
1概述
管夹阀是一种由夹头固定的管路组件，用于流体控制和泄放。
一般在介质流动的现场管网中安装，它的夹头的结构可以增强阀的负载性能，而内部的一对密封件可以密封开启和关闭，它可以把管道分割成两种状态：流向和夹锁。
2工作原理
管夹阀的内部结构包括一个阀体，内部安装有一个固定在阀体上的活塞，一个活塞和阀体之间的密封件。
当调节夹头时，调节器的活塞的位置也会发生变化，从而使密封件位置准确且密封性能良好。
当阀杆旋转到位时，由阀杆及其上的螺母控制活塞上的弹簧，控制阀门在正常位置上，到达密封功能。
当待流体处于开启状态时，活塞依照活塞上的弹簧回到正常位置。
流体进入管夹阀中时，活塞会向流体方向移动，随着活塞的移动，密封件也随之移动，使阀门开启，通过管夹阀。
3特点
管夹阀的主要特点是安装简单，有效的流量控制，泄放的启闭阀位可靠，维护简单，耐久性高，使用灵活性佳，噪音低，startiny易操作，抗压能力强，可承受较高的温度，可承受较高的压力，可尽可能实现密封。
4应用
管夹阀广泛应用于电力、化工、石油、冶金、热电、燃气、煤矿、机械、制药、建筑等行业，是控制作业流程的重要设备之一。
它还可以用于化学反应、水处理、蒸汽系统、压力调节系统、蒸气系统，激光系统等系统的控制。
它的安全性能高，密封性好，可以在恶劣的环境中稳定工作，因而受到越来越多客户的青睐。
管夹阀规格型号尺寸
管夹阀规格型号尺寸管夹阀是一种常见的阀门，广泛应用于各种工业领域中。
它的规格型号尺寸对于选择和使用管夹阀具有重要意义。
一、规格型号管夹阀的规格型号通常由以下几个方面来确定：阀门口径、阀门压力等级、阀门材质和连接方式。
1. 阀门口径：管夹阀的口径是指阀门的通径，常用的口径有DN10、DN15、DN20等，其中DN表示公称直径。
2. 阀门压力等级：管夹阀的压力等级是指阀门能够承受的最大工作压力，常见的压力等级有PN10、PN16、PN25等。
3. 阀门材质：管夹阀的材质通常有不锈钢、铸铁、铜合金等，不同的材质适用于不同的介质和工作条件。
4. 连接方式：管夹阀的连接方式有螺纹连接、焊接连接、法兰连接等，根据实际需要选择适合的连接方式。
以上几个方面共同决定了管夹阀的规格型号，用户在选择管夹阀时需要根据实际需求来确定合适的规格型号。
二、尺寸管夹阀的尺寸包括阀门长度、阀门宽度和阀门高度等。
1. 阀门长度：管夹阀的长度是指阀体的长度，通常根据管道的安装空间来确定，常见的长度有100mm、150mm、200mm等。
2. 阀门宽度：管夹阀的宽度是指阀门的最大宽度，也是根据实际需要来确定的，常见的宽度有50mm、80mm、100mm等。
3. 阀门高度：管夹阀的高度是指阀门的整体高度，也是根据实际需要来确定的，常见的高度有100mm、150mm、200mm等。
除了以上尺寸外，还有一些细节尺寸需要注意，比如阀门的手柄长度、法兰的孔径等，这些尺寸也需要根据具体情况进行选择。
总结：管夹阀的规格型号尺寸对于选择和使用管夹阀非常重要。
用户在选择管夹阀时，需要根据实际需求来确定合适的规格型号，包括阀门口径、阀门压力等级、阀门材质和连接方式。
同时，还需要考虑阀门的尺寸，包括阀门长度、阀门宽度和阀门高度等。
只有选择合适的规格型号尺寸，才能确保管夹阀的正常运行和使用效果。
希望通过本文的介绍，能够帮助用户更好地理解和选择管夹阀的规格型号尺寸。
气动管夹阀工作原理
气动管夹阀工作原理
气动管夹阀是一种常用的管道控制阀门，其工作原理是通过气动执行机构控制夹紧装置的开合，从而实现管道的开关控制。
具体来说，气动管夹阀的工作原理如下：
1. 气动执行机构：气动管夹阀的气动执行机构通常采用气动活塞或气动膜片，通过气源提供的气压控制执行机构的运动，从而实现夹紧装置的开合。
2. 夹紧装置：气动管夹阀的夹紧装置通常由两个夹紧块和一个弹簧组成。
当气动执行机构收到气源提供的气压信号时，夹紧块会向内夹紧管道，从而实现管道的封闭；当气动执行机构停止工作时，弹簧会使夹紧块松开，管道得以打开。
3. 控制系统：气动管夹阀的控制系统通常由气源、气控阀和气压传感器组成。
气源提供气压信号，气控阀控制气源的开关，气压传感器检测气压信号并反馈给控制系统，从而实现对气动执行机构的精确控制。
气动管夹阀的工作原理是通过气动执行机构控制夹紧装置的开合，从而实现管道的开关控制。
其具有结构简单、操作方便、密封性好等优点，广泛应用于化工、石油、制药等行业的管道控制领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
特点：
1、无阻碍流道，全通径 2、低流阻 3、无阻塞，套筒自清洗 4、有残存颗粒时仍然可以零 泄漏关闭 5、无间隙和死角妨碍阀门操 作 6、维护费用低 7、设计简单，不受恶劣外部 环境影响
刚柔并济，打造耐磨抗蚀世界！
耐得阀业
阀门基本知识
管夹阀胶管 是任何管夹阀最重要的零件，是管夹阀的“核心所在”， 是管夹阀耐磨、耐腐蚀、承压和抗曲挠等多种问题的 关键所在。 管夹阀的质量取决于配套
半法兰
全法兰
压盖式
端面密封型式
阀门主材质：(根据客户及工况需要) 阀体：碳钢、铸铁、铸铝或塑壳材质； 阀杆及启闭机构为碳钢、40Cr或不锈钢材质； 紧固件：防腐高强度螺栓；等级：8.8； 法兰为碳钢材质； 阀门核心部件：胶管 (根据客户及工况需要) • 内层为进口耐纳特橡胶，其主要特点是抗磨、防腐、防结 垢（液压冲击和套管伸缩蠕动，使得内管壁很难结垢）。 • 外层为耐得特种耐磨耐腐蚀配方橡胶，保护胶管内体不受 外部环境损伤和侵蚀，大大延长工作寿命。 • 骨架（中间层）多层帘子夹布加强，使胶管的承压能力增 强。 • 胶管外壁配手工扎带，以固定支架，确保胶管的启闭，并 耐负压； 阀门外观及防腐 1、碳钢阀体打磨喷砂——无机富锌底漆50μm ——聚氨酯面漆100μm • • • •
刚柔并济，打造耐磨抗蚀世界！
耐得阀业
应用条件
1、撞击角度和滑动磨损 2、撞击速度 3、物料大小和数量 4、橡胶硬度和物理特性 7、噪音和振动
胶管综合性能
5、介质温度 6、化学环境
胶管应用范围及耐化学性能
类 型 A型 温度在80℃以下的稀无机酸、碱、盐溶 液的化工介质和矿浆 浓度（%） 50 20 30 40 40 任何 任何 任何 温度（℃） 80 20 80 65 65 90 80 耐腐蚀 耐 尚 耐 耐 耐 耐 耐 1.2 140 耐 100 任何 65 耐 100 71 耐 耐 不 不 不 43 尚 35 100 耐 50 50 54 60 耐 耐 B型 C型 100℃以下的稀无机酸、浓碱、盐溶液 120℃以下的稀无机酸、浓碱、盐及脂、 的化工介质和矿浆 醇的化工介质和矿浆 浓度（%） 85 温度（℃） 100 耐腐蚀 耐 浓度（%） 50 32 温度（℃） 120 50 耐腐蚀 耐 耐
胶管综合性能
35 红色 天然 35 23.5 866 4 81.34 76 0.95 - 40~70℃ ≥128% 40 红色 天然 40 25 750 6 80 74 0.95 - 40~70℃ ≥90% 50 红色 天然 50 29 750 20 140 68 1.06 - 40~70℃ ≥40% 60 红色 天然 60 28 750 40 168 56 1.1 - 40~75℃ ≥20% HD62 黑色 天然/合成 62 22 700 12 136 50 1.12 - 40~75℃ ≥40% HD70 黑色 天然/合成 70 23 600 14 142 44 1.14 - 40~75℃ ≥40% HDS 红色 天然/合成 70 22.8 580 25 100 57 1.14 - 40~75℃ ≥38% N55 橙黄色 NBR(丁腈橡 胶) 55 19 740 12 71 34 1.14 - 40~110℃ ≥16%
阀门结构特点 1、端面密封型式根据阀门规格 及加工方式确定； 2、阀门结构简单，维修方便； 3、极大提高使用寿命，维修时 拆掉螺栓，只需更换胶管，阀 体可重复多次使用，大幅降低 成本； 4、根据橡胶的特性，阀门 有耐磨、耐腐、耐冲击； 5、适用温度范围广, 在-30~+120摄氏度内。
胶管阀应用 •火电厂、煤焦化厂 管夹阀结构 •脱硫温度在70-120℃内衬用丁基橡胶 •介质酸性较强的选用丁基橡胶 •介质碱性较强的选用氯丁橡胶 •矿山冶金 洗煤厂 工艺管道 •颗粒较大，冲击性强，内衬采用耐纳特(黑色) 颗粒较小，采耐纳特（红色） •含油量大的，采用耐油橡胶 •石化、电厂、化工厂、水处理管道 •温度低于50 ℃，弱酸弱碱，内衬使用天然半硬橡胶 •排水、废液处理装置、污水处理装置：混凝土槽、中和槽衬胶 •铝业公司：氢氧化钠贮槽内衬采用氯丁橡胶 •化学工业：氯碱装置、盐水槽染料、化学品等设备及管道衬胶 •钢铁厂：盐酸回收装置、焦炭炉脱硫装置、酸洗装置及配套管道衬 胶采用丁基橡胶。
断裂伸长率 GB/T528-2009 % 拉伸永久变 GB/T528-2009 形% 撕裂强度 (N/mm) 回弹性% 比重 温度范围 耐磨指数
GB/T529-2008 GB/T1681-2009 GB/T533-2008
GB/T9867-1988
刚柔并济，打造耐磨抗蚀世界！
耐得阀业
法兰标准：
阀门的编号原则根据JB/T308-2004 (中国机械行业标准) 管夹阀的编号为套用格式，根据JB/T308-2004编号方法 编码中为常用代号，管夹阀部分基本全部含盖 管夹阀阀体有2种结构形式：密封式和裸式（下单时需在合同上注明） 阀门型号和名称编制方法示例 (1)手动、法兰连接、压力1.0MPa、阀体为碳钢、通径DN200管夹阀： GJ-41X-1.0C DN200 (2)电动力矩型、法兰连接、压力1.0MPa、阀体为碳钢、通径DN350裸式管夹阀： GJ-941X-1.0C DN350（裸式） (3)气动推力型、法兰连接、压力1.6MPa、阀体为碳钢、通径DN100管夹阀： GJ-642-1.6C DN100 (4)气囊式、法兰连接、压力0.6MPa、阀体为铝合金、通径DN80管夹阀： GJ-643-0.6L DN80
刚柔并济，打造耐磨抗蚀世界！
耐得阀业 管夹阀：
管夹阀（Pinch Valve），在国内又称为夹管阀、 胶管阀、气囊阀、箍断阀等。 管夹阀套管是任何夹管阀最重要的零件，是夹管 阀的核心，提供抗腐蚀、抗磨损和承压能力。夹管 阀的质量取决于套管的质量。用气动、电动、手动 或者液动等驱动方式挤压套管，达到开关/调节的作 用。 耐得管夹阀使用耐得特种配方橡胶，具有高耐磨、 耐腐蚀、耐一定的高温等多种性能，解决了很多工 业阀门难题。
应 用 范 围 性 能 硫酸 硝酸 盐酸 氢氧化钾 氢氧化钠 性 能 硫化铜 氯化铁 氟化氢 湿氯气 氨气 戊醇 酸脂乙酸 有机酸
刚柔并济，打造耐磨抗蚀世界！
耐得阀业
耐得橡胶物理性能
橡胶种类 颜色 聚合物类型 项目 硬度 抗拉强度 (MPa) 标准
GB/T6031-1998 GB/T528-2009
阀门基本知识
工作示意图 使用范围：
在当代工业中，常有一些含有颗粒、粉末、纤维、 粘浆等磨损性物质的固体或液体产品经由管道输 送，或者一些化学过程中带有腐蚀性的介质时， 夹管阀就是最佳选择。可用于： 污水处理厂（污泥处理、沙砾清理、原污水、石 灰、炭泥） 电厂（FGD系统、除灰系统、煤输送） 采矿（尾矿、浮选控制、排泥管线、尾矿充填、 各种其他浆液） 化学过程（腐蚀性和磨损性介质、粉末、颗粒） 以及造纸厂、纸浆厂、电子工业、食品工业、水 泥、沙子、玻璃和工业污水处理厂等很多领域。
法兰及压力等级
根据国家和行业不同，法兰的标准也有所不同， 国际上通用的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个 以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。关键参数差别为螺栓孔心圆直径、螺栓孔径及螺栓数量 （-30 ℃ ~120 ℃及≤1.6Mpa ）。我公司主要采用以下几种标准，也是现在采用最广泛的标准，客户如有不同要求须在订单中注明。 国标： GB/T 9119-2000 平面、突面板式平焊钢制管法兰 美标： ASME/ANSI B16.5-2003 平焊法兰 日标： JIS B2210~JIS B2216 10K PL (在日标应用体系中，只有JPI与ANSI可互换，JIS标准不能与ANSI和DIN配套使用，) 德标： DIN 2544(45、46） 英标： BS 4504 法标： NF E29-211 钢制法兰
耐得管夹阀配套胶管：
●全法兰橡胶一体成型 ●进口成熟工艺 ●按最高标准制造 ●超长的使用寿命 ●胶管可采用多种配方橡胶材料 ●可按客户要求口径、长度等定制
多种特种橡胶配方 从1998年建厂开始，耐得就一直生产制造管夹阀类产品， 并一直致力于研究解决管夹阀配套胶管的各种使用问题： 如使用寿命不长，不耐磨，不能耐酸碱，不能耐一定高温 等。 对此，耐得经过多年技术开发研发出了高耐磨特种橡胶配 方、耐磨耐腐蚀特种橡胶配方、耐温耐腐蚀特种橡胶配方 等多种独特胶管适用橡胶配方。 因此，耐得管夹阀现今不止适用于矿山、冶金、选矿、污 水处理等行业，还适用于化工化学等多种行业。
耐得阀业

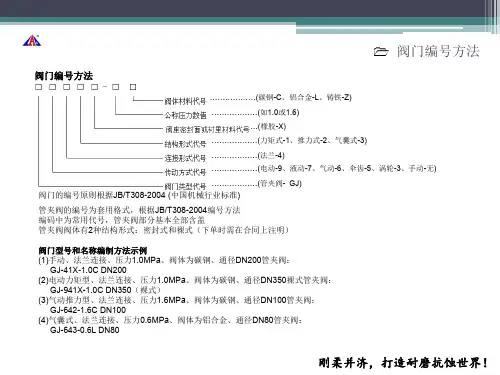

阀门编号方法
………………(碳钢-C、铝合金-L、铸铁-Z) ………………(如1.0或1.6) …(橡胶-X) ………………(力矩式-1、推力式-2、气囊式-3) ………………(法兰-4)
阀门编号方法
………………(电动-9、液动-7、气动-6、伞齿-5、涡轮-3、手动-无) ………………(管夹阀- GJ)
刚柔并济，打造耐磨抗蚀世界！
耐得阀业
阀门特点
管夹阀比传统合金阀门的寿命更长
当磨损性颗粒撞击到传统金属阀门的坚硬 内表面时，撞击时所产生的能量被金属表 面完全吸收，因而过早的磨损了阀座、流 道中的凸起部分、旋转的阀板、旋塞和球 体。另外，这些磨损性的颗粒聚集在球体 和旋塞上，会划伤密封表面并引起泄漏。
防化学和腐蚀
采用耐得的硫化卤代丁基橡胶,是一种比天然橡胶更具有抗酸、 碱和其他物质的腐蚀能力。可用这种橡胶作衬，用来防化学和抗 腐蚀。
减振降噪
采用耐得的高弹性橡胶，具有极好的减振降噪作用，减少环境污 染。
降低成本，经济效益好：
橡胶件一次性资金投入低，维护成本低，运转效率高，使 单位产品成本降低，从而获得较优的经济效益。
刚柔并济，打造耐磨抗蚀世界！
耐得阀业
阀门结构与应用
气动管夹阀在管道系统中
橡胶挠性接头及电动胶管阀 在系统中的应用
