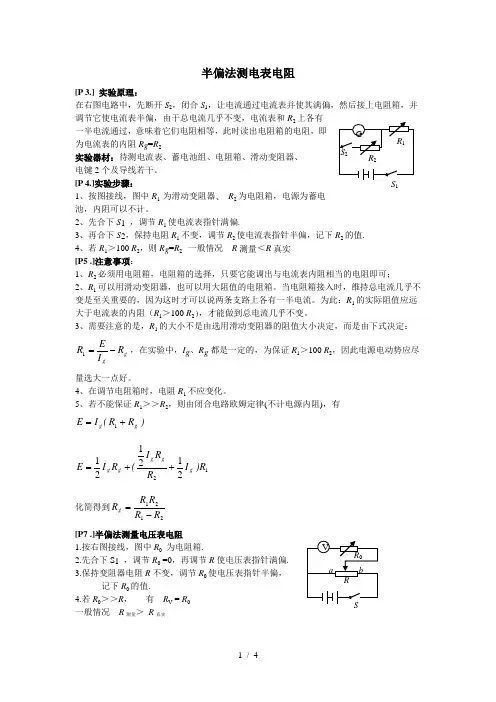

半偏法测电表电阻[P 3.] 实验原理：在右图电路中，先断开S 2，闭合S 1，让电流通过电流表并使其满偏，然后接上电阻箱，并调节它使电流表半偏，由于总电流几乎不变，电流表和R 2上各有一半电流通过，意味着它们电阻相等，此时读出电阻箱的电阻，即为电流表的内阻R g =R 2实验器材：待测电流表、蓄电池组、电阻箱、滑动变阻器、 电键2个及导线若干。
[P 4.]实验步骤：1、按图接线，图中R 1 为滑动变阻器、 R 2为电阻箱，电源为蓄电池，内阻可以不计。
2、先合下S 1 ，调节R 1使电流表指针满偏.3、再合下S 2，保持电阻R 1不变，调节R 2使电流表指针半偏，记下R 2的值.4、若R 1＞100 R 2，则R g =R 2 一般情况 R 测量＜R 真实[P5 .]注意事项：1、R 2必须用电阻箱，电阻箱的选择，只要它能调出与电流表内阻相当的电阻即可；2、R 1可以用滑动变阻器，也可以用大阻值的电阻箱。
当电阻箱接入时，维持总电流几乎不变是至关重要的，因为这时才可以说两条支路上各有一半电流。
为此：R 1的实际阻值应远大于电流表的内阻（R 1＞100 R 2），才能做到总电流几乎不变。
3、需要注意的是，R 1的大小不是由选用滑动变阻器的阻值大小决定，而是由下式决定：g gR I ER -=1，在实验中，I g 、R g 都是一定的，为保证R 1＞100 R 2，因此电源电动势应尽量选大一点好。
4、在调节电阻箱时，电阻R 1不应变化。
5、若不能保证R 1＞＞R 2，则由闭合电路欧姆定律(不计电源内阻)，有)R R (I E g g +=112212121R )I R R I (R I E g gg g g ++= 化简得到2121R R R R R g -=[P7 .]半偏法测量电压表电阻1.按右图接线，图中R 0 为电阻箱.2.先合下S 1 ，调节R 0 =0，再调节R 使电压表指针满偏.3.保持变阻器电阻R 不变，调节R 0使电压表指针半偏， 记下R 0的值.4.若R 0＞＞R ， 有 R V = R 0 一般情况 R 测量＞ R 真实1[P8 .] 06年5月深圳市第二次调研考试12、（2）如图（甲）表示某电阻R 随摄氏温度t 变化的关系，图中R 0表示0℃时的电阻，K 表示图线的斜率 ．若用该电阻与电池（E ，r ）、电流表R g 、变阻器R ′串连起来，连接成如图（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，于是就得到了一个简单的“电阻测温计”．①实际使用时要把电流表的刻度值改为相应的温度刻度值，若温度t 1＜t 2，则t 1的刻度应在t 2的 侧（填“左”、“右”）；②在标识“电阻测温计”的温度刻度时，需要弄清所测温度和电流的对应关系。
半偏法测电阻的原理
半偏法测电阻的原理
半偏法是一种常用于测量电阻的方法。
其原理是通过将电流分成两个分支，分别流过待测电阻和已知电阻，然后测量两个电阻上的电压，再根据欧姆定律计算待测电阻的阻值。
具体实验步骤如下：
1. 准备一个可调节的电流源和一个待测电阻。
将电流源与待测电阻串联。
2. 将待测电阻和一个已知电阻(称为校正电阻)并联，使两个电
阻之间没有电压差。
3. 测量并记录校正电阻上的电压，此时待测电阻上的电压为零。
4. 调节电流源，使电流在待测电阻和校正电阻之间均匀分配，即两个电阻上的电压相等。
5. 测量并记录待测电阻上的电压。
6. 根据欧姆定律，计算待测电阻的阻值。
假设校正电阻的阻值为Rc，校正电阻上的电压为Vc，待测电阻的阻值为Rx，待
测电阻上的电压为Vx，则由电流分配原理可知：
Rx / (Rx + Rc) = Vx / Vc
通过解上述方程，可以计算得到待测电阻的阻值Rx。
半偏法测电阻的优点是测量精度较高，且对电流源的要求较低。
但需要注意的是，电流源的内阻应远大于被测电阻和校正电阻的阻值，以确保电流的稳定性和分配均匀性。
高中物理实验：半偏法
半偏法半偏法测电阻(1)半偏法测电流表内阻方法一：电路图如图所示，测量电流表的内阻，操作步骤：①断开S2，闭合S1，调节R1，使电流表读数等于其量程I m；②保持R1不变，闭合S2，调节R2，使电流表读数等于1I m，然2后读出R2的值，若满足R1≫R A，则可认为R A＝R2.误差分析：当闭合S2 时，总电阻减小，总电流增大，大于原电流表的满偏电流，而此时电流表半偏，所以流经R2的电流比电流表所在支路的电流大，R2的电阻比电流表的电阻小，而我们把R2的读数当成电流表的内阻，故测得的电流表的内阻偏小．方法二：如图所示，测量电流表Ⓖ的内阻，操作步骤：①将电阻箱R 的电阻调到零；②闭合S，调节R0，使Ⓖ达到满偏I0；③保持R0不变，调节R，使Ⓖ示数为I0；2④由上可得R G＝R.(2)半偏法测电压表内阻方法二：如图所示，测量电压表的内阻，操作步骤：①将R2的值调为零，闭合S，调节R1的滑动触头，使电压表读数等于其量程U m；②保持R1 的滑动触头不动，调节R2，使电压表读数等于1U m，2然后读出R2的值，若R1≪R V，则可认为R V＝R2.误差分析：当R2 的值由零逐渐增大时，R2 与电压表两端的电压是也将逐渐增大，因此电压表读数等于1U m时，R2两端的电压将大于1m，U2 2使R2>R V，从而造成R V 的测量值偏大．显然半偏法则电压表内阻适于测量内阻较大的电压表的电阻．1.如图所示是半偏法测电流表内阻的电路图，测量的过程包含以下几个主要的步骤：①闭合k1，调节R1 的阻值，使电流表满偏；②闭合k2，保持R1 不变，调节R2 的阻值，使电流表半偏；③此时R 2 的读数即为电流表内阻测量值；④将R1 的阻值调到最大；以上步骤，合理的顺序是A．①④②③B．④①②③C．④②①③D．④③②①【答案】B【解析】半偏法测量电流表内阻时，为了保护电流表，应首先把干路中的变阻箱R1 调到最大，然后闭合k1 接通电路，并调节R1 使电流表达到满偏电流I g，次，闭合k2，保持R1 不变，调节R2 的阻值，使电流表示数半偏Ig2，由于变阻箱R2 和电流表并联其电压相等，电流均为Ig2故电流表的内阻值等于此时的R2；故合理的顺序为④①②③，故B 正确．2.某同学为测量表头G1 的内阻，设计了如下图所示电路，其中G2 是标准电流表；G2 的量程略大于G1 的量程，R1 、R2 为电阻箱，实验步骤如下：①分别将R 1和R2 的阻值调至最大②保持开关S2 断开，合上开关S1 ，调节R1使G1的指针达到满偏刻度，记下此时G2 的示数I0③合上开关S2 ，反复调节R1和R2 ，使G2 的示数仍为I0 ，使G1 的指针达到满偏刻度的一半，记下此时电阻箱R2 的示数R（1）由此可知电流表G1 的量程为，内阻为（用所I 2I测物理量表示）（2） 根据前述实验过程中的测量结果。
半偏法详解
一、限流半偏法： 限流半偏法 （1）实验原理如图1所示，其中 R为电位器（或滑动变阻器）， R′为电阻箱，G为待测电表。 （2）实验操作顺序 ①按原理图连结好电路，断 开 S1、S1，将R阻值调到最大； ②合上S1，调节R，使电表 G达 到满偏； ③保持R阻值不变，再合上 S2， 调节R′，使G达到半偏； ④断开S1，记下R′的阻值；
的电压表.
Mgh2012二轮复习难点突破
半偏法详解
Mgh2012.2.17
准备知识：串反并同规律速解动态电路分析 某电阻变大时，该电阻电流所经过的用电器的电流，电压，
电功率均变小；所未经过的用电器的电流，电压，电功率
均变大。
某电阻变小时，该电阻电流所经过的用电器的电流，电压，
电功率均变大；所未经过的用电器的电流，电压，电功率
Mgh2012.2.17
(2)该同学在开关断开情况下，检查电路连接无误后， 将R2的阻值调至最大.后续的实验操作步骤依次是：___， ___，___,____,最后记录R1的阻值并整理好器材.
(请按合理的实验顺序，选填下列步骤前的字母)
A.闭合S1 B.闭合S2 C.调节R2的阻值，使电流计指针偏转到满刻度 D.调节R2的阻值，使电流计指针偏转到满刻度的一半
（3）原理及误差分析 本实验是在R>>R′的情 况下，并入R′后，对总电阻 影响很小，即认为干路电流 仍等于Ig时： 近似认为Rg=R′。 测量值小于真实值 Mgh2012.2.17
⑤在R>>R′时，Rg=R′。
一、分压半偏法： 分压半偏法 1）实验原理如图2所示，其中R 为滑动变阻器，R′为电阻箱，V 为待测电表。 （2）实验操作顺序 ①连结电路，断开S，并将 滑片置于最右端，调节R′=0； ②合上S，调节滑动变阻器 R，使电表达到满偏； ③保持滑片位置不动，调节 电阻箱R′的阻值，使电表半偏； ④断开S ⑤在R ，记下R′的读数； R′时，Rv=R′。 （3）原理及误差分析 本实验是在R<<R′的情 况下，串入R′后，对回路总 电阻影响很小，可以忽略不 计，即分压部分的电压保持 不变，所以当电表半偏时， 认为：Rv=R′。 测量值大于真实值 Mgh2012.2.17
半偏法测电阻及应用教案
半偏法测电阻及应用教案一、教学目标1. 让学生理解半偏法测电阻的原理及实验过程。
2. 培养学生运用电路知识分析问题和解决问题的能力。
3. 引导学生掌握电阻的测量方法，提高实验技能。
二、教学内容1. 半偏法测电阻的原理介绍。
2. 半偏法测电阻的实验步骤及注意事项。
3. 电阻的测量方法及数据分析。
三、教学重点与难点1. 教学重点：半偏法测电阻的原理，实验步骤及数据分析。
2. 教学难点：半偏法测电阻实验中的电路连接及数据处理。
四、教学方法1. 采用讲授法讲解半偏法测电阻的原理及实验步骤。
2. 采用实验法进行电阻测量，培养学生的实践操作能力。
3. 采用讨论法分析实验数据，引导学生运用所学知识解决问题。
五、教学准备1. 实验器材：电阻箱、电压表、电流表、滑动变阻器、导线等。
2. 教学工具：PPT、黑板、粉笔等。
【导学】1. 引入课题：讲解电阻在电路中的作用，引导学生思考如何测量电阻。
2. 讲解半偏法测电阻的原理：通过电压表和电流表的读数，计算出电阻值。
【自主学习】1. 学生根据导学内容，自主学习半偏法测电阻的实验步骤及注意事项。
2. 学生分组讨论，理解半偏法测电阻的原理，分析实验过程中的关键步骤。
【实践操作】1. 学生分组进行实验，连接电路，测量电阻。
2. 教师巡回指导，解答学生在实验过程中遇到的问题。
【数据处理与分析】1. 学生根据实验数据，计算电阻值。
2. 学生分析实验数据，讨论可能出现的误差来源。
【总结与拓展】1. 学生总结半偏法测电阻的实验原理和操作步骤。
2. 学生展示实验成果，分享实验心得。
3. 教师针对学生的实验情况进行点评，总结实验注意事项。
4. 拓展环节：讲解半偏法在其他电学测量中的应用。
六、教学过程1. 引入新课：回顾上节课的内容，引导学生思考半偏法测电阻的应用场景。
2. 讲解半偏法在实际工程中的应用案例，如电子电路中的电阻测量、电阻匹配等。
3. 分析半偏法在实际应用中的优势和局限性。
七、课堂练习1. 安排课堂练习题，让学生运用半偏法测电阻的知识解决问题。
高中物理半偏法详解优选稿
高中物理半偏法详解 Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】半偏法是一种用于测量电表内阻的方法，常见的有“电流半偏法”和“电压半偏法”，下面对这两种方法分别进行研究。
1.电流半偏法及其误差分析1.1实验目的；电流半偏法用于测量电阻较小的电表的内阻。
1.1测量方法；如图所示，电流计G其内阻Rg待测，所用仪器有电源E。
滑动变阻器R（采用限流式）。
电阻箱R`（与电流计并联）。
两个开关（S1串联在干路。
S2与电阻箱串联）。
具体的实验过程；首先断开开关S1和S2，把滑动变阻器的滑片滑到R得最右端，然后闭合开关S1，向右移动滑片，使电流计G的指针刚好达到满偏，再闭合开关S2，接着缓慢调节电阻箱的阻值，使电流计的指针恰好指到一半刻度处，即半偏位置，这时“读出”电阻箱的阻值就是待测电流计内阻的测量值。
1.3器材选取；① R~必须用电阻箱，电阻箱的选择，只要它能调出与电流表内阻相当的电阻即可；②R可以用滑动变阻器，也可以用大阻值的电阻箱。
当电阻箱接入时，维持总电流几乎不变是至关重要的，因为这时才可以说两条支路上各有一半电流。
为此：R的实际阻值应远大于电流表的内阻（R＞100Rg），才能做到总电流几乎不变。
即R＞＞Rg③因：，在实验中，Ig、Rg都是一定的，为保证R＞100 Rg，因此电源电动势应越大越好。
1.4误差分析；要求电阻箱的并入，使干路电流变化不大，这种电路只适合于测量小内阻的电流表，同时电阻箱的电阻也较小。
事实上，无论怎样，电阻箱的并入，使得干路电路略微变大，不再是原来的干路电流，而电流表半偏的时候流过的电流是原来干路电流的一半，这样流过电阻箱的电流就要比半偏值稍大一点，根据并联分流原理，电阻箱的阻值要比电流表的内阻稍小一点，因此测量值小于真实值。
?例题 2007年全国卷Ⅱ22。
（2）有一电流表A，量程为1mA，内阻rg约为100Ω。
要求测量其内阻。
精品1班第20讲讲义-半偏法
兴荣教育个性化讲义年级高三科目物理课程时间80 分钟知识点：半偏法前置练习：1. 现要测定一只量程为1V，内阻R v约900ΩΩ的电压表内阻，可供选择的器材有：A、待测电压表；B、滑动变阻器（最大阻值1000Ω，额定电流1A）；C、滑动变阻器（最大阻值10Ω，额定电流1A）；D、电阻箱（最大阻值999.9Ω）；E、电阻箱（最大阻值99.9Ω）；F、电池组（电动势为3V，内阻约1Ω）；另外还有导线和开关若干。
（1）为了用半偏法较准确测量该电压表的内阻，应选图3(图在上页)甲、乙两种电路中的____电路。
（2）除了电池组、导线、开关和待测电压表外，还需要从提供的器材中选用。
（3）用上述方法测出的电压表内阻的测量值R v____(填“大于”、“等于”或“小于”)电压表内阻的真实值。
2、测定电流表内电阻的实验中备有下列器材：待测电流表G（量程0~10mA ）标准电压表V（量程0~5V）电阻箱R′（0－999Ω）滑动变阻器R1（总电阻约50Ω，额定电流1.5A）滑动变阻器R2（总电阻约l0kΩ，额定电流1.5A）电源E（电动势约为6V，内阻较小）电键及导线若干（1）若采用如图所示的电路测定电流表的内电阻，并且要想得到较高的精确度，那么以上备用的器材中，滑动变阻器R应选用___________________。
（2）若实验中测得待测电流表的内阻值为6Ω，现要想将此电流表改装成量程为0~5V 的电压表，则改装的方法是将电流表与电阻箱R'__________联，并将电阻箱的阻值调为___________Ω．（3）在下面方框中，画出一个用标准电压表校准改装电压表的实验电路图，要求在电路图中标出所选用器材的符号．知识要点解析例题 1. 在把电流表改装为电压表的实验中,实验所用的电流表,欲将此表改装成量程为2V的电压表。
满刻度电流为200A(1)为测出电流表的内阻,采用如图所示的电路原理图。
请将以下各实验步骤填写完整。
人教版高中物理选修3-1：第二章 专题5 半偏法测内阻 课件
专题五：半偏法测内阻
导
1.掌握半偏法测电阻的电路及其工作原理
思
1、测量电阻的方法？
半偏法测量电流表的内阻
议
方法：
1.按图接线，图中R1 R2 为电阻箱，电源为 蓄电池，内阻可以不计。
2.先合下S1 ，调节R1使电流表指针满偏.
3.再合下S2，保持电阻R1不变，调节R2使电流表 指针半偏，记下R2的值.
