CAD尺寸标注剖析

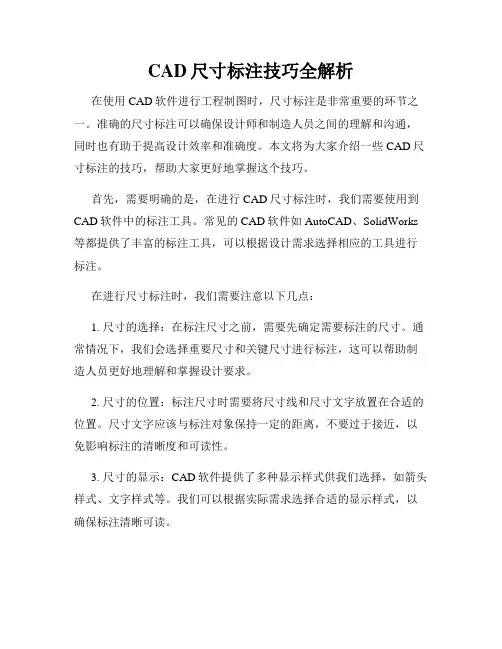

CAD尺寸标注技巧全解析
CAD尺寸标注技巧全解析在使用CAD软件进行工程制图时，尺寸标注是非常重要的环节之一。
准确的尺寸标注可以确保设计师和制造人员之间的理解和沟通，同时也有助于提高设计效率和准确度。
本文将为大家介绍一些CAD尺寸标注的技巧，帮助大家更好地掌握这个技巧。
首先，需要明确的是，在进行CAD尺寸标注时，我们需要使用到CAD软件中的标注工具。
常见的CAD软件如AutoCAD、SolidWorks 等都提供了丰富的标注工具，可以根据设计需求选择相应的工具进行标注。
在进行尺寸标注时，我们需要注意以下几点：1. 尺寸的选择：在标注尺寸之前，需要先确定需要标注的尺寸。
通常情况下，我们会选择重要尺寸和关键尺寸进行标注，这可以帮助制造人员更好地理解和掌握设计要求。
2. 尺寸的位置：标注尺寸时需要将尺寸线和尺寸文字放置在合适的位置。
尺寸文字应该与标注对象保持一定的距离，不要过于接近，以免影响标注的清晰度和可读性。
3. 尺寸的显示：CAD软件提供了多种显示样式供我们选择，如箭头样式、文字样式等。
我们可以根据实际需求选择合适的显示样式，以确保标注清晰可读。
4. 尺寸的名称：为了方便标注的理解和识别，每个尺寸需要有一个清晰的名称。
通常情况下，我们会在标注文字前或后添加名称或符号，以区分不同的尺寸。
5. 尺寸的对齐：在进行多个尺寸标注时，需要注意尺寸的对齐。
相同方向的尺寸应该对齐，以确保整个标注的一致性和美观性。
除了这些基本的尺寸标注技巧外，我们还可以借助CAD软件提供的一些高级工具来简化标注过程，提高工作效率。
以下是一些常用的高级尺寸标注技巧：1. 自动标注工具：CAD软件通常提供了自动标注工具，可以根据设计的模型自动创建尺寸标注。
我们只需要选择需要标注的对象，软件就可以自动为我们生成标注，大大减少了手动标注的工作量。
2. 关联尺寸标注：CAD软件允许我们进行关联尺寸标注，即标注一个尺寸后，其他相关尺寸会自动更新。
这在设计调整和修改时非常有用，可以节省大量的时间和精力。

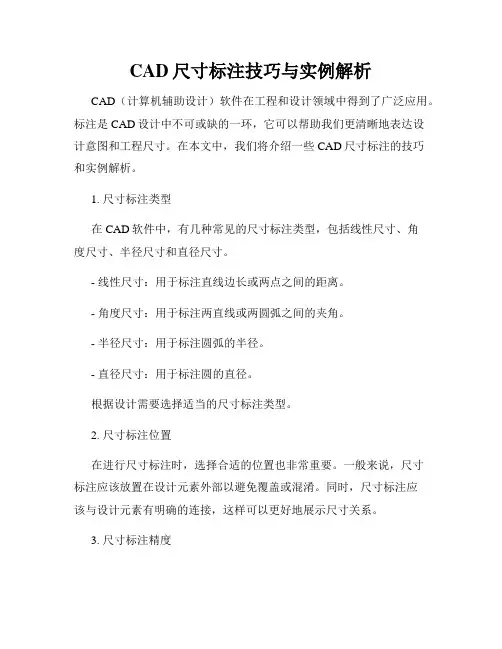

CAD尺寸标注技巧与实例解析
CAD尺寸标注技巧与实例解析CAD（计算机辅助设计）软件在工程和设计领域中得到了广泛应用。
标注是CAD设计中不可或缺的一环，它可以帮助我们更清晰地表达设计意图和工程尺寸。
在本文中，我们将介绍一些CAD尺寸标注的技巧和实例解析。
1. 尺寸标注类型在CAD软件中，有几种常见的尺寸标注类型，包括线性尺寸、角度尺寸、半径尺寸和直径尺寸。
- 线性尺寸：用于标注直线边长或两点之间的距离。
- 角度尺寸：用于标注两直线或两圆弧之间的夹角。
- 半径尺寸：用于标注圆弧的半径。
- 直径尺寸：用于标注圆的直径。
根据设计需要选择适当的尺寸标注类型。
2. 尺寸标注位置在进行尺寸标注时，选择合适的位置也非常重要。
一般来说，尺寸标注应该放置在设计元素外部以避免覆盖或混淆。
同时，尺寸标注应该与设计元素有明确的连接，这样可以更好地展示尺寸关系。
3. 尺寸标注精度在进行尺寸标注时，应该注意标注的精度。
精确的尺寸标注可以确保设计的准确性和完整性。
一般来说，标注的精度应该与设计要求相匹配，并且符合工程标准。
4. 尺寸标注样式CAD软件通常提供了多种尺寸标注的样式，如实线标注、虚线标注和带箭头的标注等。
根据不同的设计要求和个人喜好，选择适当的标注样式可以使设计更加清晰易读。
5. 尺寸标注实例解析下面我们通过一个实际的CAD设计实例来解析尺寸标注的应用。
假设我们设计了一个机械零件的图纸，需要对其进行尺寸标注。
首先，我们需要标注零件的长度和宽度。
选择线性尺寸工具，在图纸上两个对角线的两个端点上依次点击，并拖动鼠标以确定标注方向和位置。
然后，在弹出的标注框中输入相应的尺寸数值即可完成线性尺寸标注。
接下来，我们需要标注零件上两个孔的直径。
选择直径尺寸工具，在孔的圆心附近点击，并拖动鼠标以确定标注位置。
然后，在弹出的标注框中输入相应的直径数值即可完成直径尺寸标注。
最后，我们需要标注零件上两条边之间的角度。
选择角度尺寸工具，在两条边的交点附近点击，并拖动鼠标以确定标注位置。
看懂CAD图纸尺寸标注
看懂CAD图纸尺寸标注CAD（Computer-Aided Design）是一种广泛应用于工程设计领域的计算机辅助设计软件。
对于工程师和设计师来说，能够准确理解和标注CAD图纸上的尺寸信息至关重要。
本文将针对这一问题进行介绍和讲解，帮助读者们更好地看懂CAD图纸尺寸标注。
首先，CAD软件中的图纸尺寸标注通常分为线性尺寸、角度尺寸和半径/直径尺寸三种类型。
线性尺寸是指图纸上两个点之间的距离，角度尺寸指两条直线或线段之间的夹角，而半径/直径尺寸则表示图形中圆的半径或直径。
接下来，我们将重点讨论线性尺寸标注的方法。
在CAD软件中，线性尺寸标注通常使用注释工具进行操作。
选择相应的工具后，鼠标会变为十字形状，此时需点击图纸上的起始点，然后拖动鼠标到结束点并松开。
此时就会出现一个带有箭头的尺寸标注线。
在进行线性尺寸标注时，需要注意以下几点。
首先，在选择起始点和结束点时，要确保选择的点与所需标注的实际距离一致。
其次，标注线应该与所测量的线段垂直或平行。
为了确保标注的准确性，可以选择辅助工具来帮助垂直或平行标注，如垂直/水平对齐工具。
最后，确定标注的位置和大小，可以通过调整文本大小和位置来达到所需效果。
除了线性尺寸标注，图纸中的角度尺寸标注也是非常常见的。
在CAD软件中，标注角度可以使用注释工具或专用角度工具。
使用注释工具时，选择两根线，鼠标会显示这两根线夹角的数值。
使用角度工具时，选择两根线，鼠标会显示一个带有夹角值的弧形标记。
同样，标注角度时要确保所选的线符合实际的夹角，并采用合适的位置和大小进行标注。
最后，半径/直径尺寸标注是图纸中用于标注圆的尺寸信息的一种方法。
在CAD软件中，可以使用注释工具或专门的半径/直径工具进行标注。
使用注释工具时，选择圆的圆心和圆周上的一个点，鼠标会显示圆的半径或直径值。
使用半径/直径工具时，选择圆，鼠标会显示一个带有半径或直径标记的线。
标注半径/直径尺寸时，要确保选择的圆和标注的尺寸一致，并选择合适的位置和大小进行标注。
cad9_尺寸标注解析
在图形设计中，尺寸标注是绘图设计工作中的一项重 要内容，因为绘制图形的根本目的是反映对象的形状，并 不能表达清楚图形的设计意图，而图形中各个对象的真实 大小和相互位置只有经过尺寸标注后才能确定。AutoCAD 包含了一套完整的尺寸标注命令和实用程序，可以轻松完 成图纸中要求的尺寸标注。例如，使用AutoCAD中的“直 径”、“半径”、“角度”、“线性”、“圆心标记”等 标注命令，可以对直径、半径、角度、直线及圆心位置等 进行标注。
AutoCAD 2008机械制图
9.2.8 设置公差
使用“公差”选项 卡设置是否标注公差， 以及以何种方式进行标 注。 这里设置的公差在 标注时所有尺寸都会使 用该公差值。因此实用 性不大，除非只有一个 尺寸。
AutoCAD 2008机械制图
9.2.8 设置公差
AutoCAD 2008机械制图
AutoCAD 2008机械制图
9.3.1 线性标注
选择“标注” |“ 直线”命令 (DIMLINEAR ，缩写 DLI) ， 或在“标注”工具栏中单击“线性”按钮，可创建用于标 注用户坐标系 XY平面中的两个点之间 X轴方向或 Y轴方向 的距离测量值，并通过指定点或选择一个对象来实现。
指定第一条尺寸界线原点或 <选择对象>:
AutoCAD 2008机械制图
9.3.3 弧长标注
选择“标注|弧长”命令(DIMARC，缩写DAR)，或在 “标注”工具栏中单击“弧长”按钮，可以标注圆弧线段 或多段线圆弧线段部分的弧长。提示信息：
指定弧长标注位置或 [多行文字(M)/文字(T)/角度 (A)/部分(P)/]:
当指定了尺寸线的位置后，系统将按实际测量值标注 出圆弧的长度。如果选择“部分(P)”选项，可以标注选定 圆弧某一部分的弧长。 弧长符号是显示在数字前面还是数字上面，可以通过 标注样式设置
CAD中的尺寸标注方法详解
CAD中的尺寸标注方法详解CAD（Computer-Aided Design，计算机辅助设计）是一种常用于工程设计和绘图的软件。
在CAD软件中，尺寸标注是一个重要的步骤，用于指定对象的大小和位置。
本文将详细介绍CAD中的尺寸标注方法。
1. 线性尺寸标注线性尺寸标注用于标注直线、圆形和弧形等几何图形的长度。
在CAD软件中，选中需要标注的对象后，点击尺寸标注工具，然后选择两个端点或中点作为标注的起点和终点。
接下来，输入标注文字，CAD会自动计算并显示标注的长度。
2. 角度尺寸标注角度尺寸标注用于标注两条线段或弧形之间的夹角。
在CAD软件中，选择需要标注的夹角，然后点击尺寸标注工具，CAD会自动计算并显示夹角的度数。
3. 圆直径和半径尺寸标注在CAD软件中，标注圆的直径和半径是非常常见的操作。
选择需要标注的圆后，点击尺寸标注工具，然后选择圆心和圆上的一个点。
CAD会自动计算并显示圆的直径和半径。
4. 连续尺寸标注连续尺寸标注用于标注多个相同间距的对象，如梁或柱子的宽度。
在CAD软件中，选中连续对象后，点击尺寸标注工具，然后选择两个端点或中点作为标注的起点和终点。
接下来，输入标注文字，CAD会自动计算并显示标注的长度，并在连续对象之间重复显示。
5. 半径圆弧尺寸标注在CAD软件中，标注半径圆弧可以通过选择圆心、起点和终点来实现。
选中需要标注的圆弧后，点击尺寸标注工具，然后依次选择圆心、起点和终点。
CAD会自动计算并显示圆弧的半径。
6. 连续角度尺寸标注连续角度尺寸标注用于标注多个相邻的角度，如多边形的内角。
在CAD软件中，选中需要标注的角度后，点击尺寸标注工具，然后选择两条角度边的中点作为标注的起点和终点。
接下来，输入标注文字，CAD会自动计算并显示标注的角度，并在相邻角度之间重复显示。
7. 自定义尺寸标注除了上述基本尺寸标注方法外，CAD软件还提供了一些自定义的尺寸标注工具。
例如，CAD软件可以通过选择多个点来标注多段线的长度，也可以通过选择多条线段来标注其总长度。
CAD文件中的尺寸标注规范与技巧
CAD文件中的尺寸标注规范与技巧CAD（计算机辅助设计）是现代工程设计领域中广泛使用的一种工具，它为设计师提供了便捷和高效的设计方法。
在CAD文件中，准确的尺寸标注对于设计的正确解读和后续制造工艺的顺利进行至关重要。
本文将介绍CAD文件中的尺寸标注规范与技巧，以提高设计效率和制造准确性。
一、尺寸标注规范1. 尺寸标注的位置在CAD文件中，尺寸标注需要清晰、易读且与设计图形关联紧密。
一般情况下，尺寸标注应位于所标注的尺寸直线之外，并避免与其他标注线重叠。
另外，尺寸标注的排列应具有统一性，尽量采用横向或纵向排列方式。
2. 尺寸标注的字体和字号为了保证尺寸标注的清晰可读性，应选择合适的字体和字号。
常用的字体包括宋体、Arial等，字号一般为2.5mm至3.5mm，但对于尺寸标注较大的部分，字号可以适当增大，以确保清晰度。
3. 尺寸标注的箭头和引线尺寸标注通常采用箭头加引线的形式，箭头指向一个标注点，引线则与箭头垂直相连。
箭头一般使用实心状或开放状，具体选择应根据设计的需要来决定。
引线应有一定的长度和间隔，以避免过于密集造成混淆。
4. 尺寸标注的单位尺寸标注必须包含明确的单位，如毫米（mm）、英寸（inch）等。
单位的位置应与尺寸标注相对应，一般置于标注线右侧，并使用合适的字体和字号。
二、尺寸标注技巧1. 尺寸标注的选择在进行尺寸标注时，需要选择合适的尺寸进行标注。
一般情况下，需要标注的尺寸包括长度、宽度、高度、直径等。
而对于无关紧要或无实际意义的尺寸，可以不予标注，以避免设计文件的混乱。
2. 尺寸标注的对齐在CAD文件中，尺寸标注应与所标注的尺寸线或几何形状对齐。
这样可以使标注更清晰、更易读，并减少后续操作的错误。
3. 尺寸标注的对称性对称构件应采用对称的尺寸标注方式，以便清楚地表达出对称特性。
对于非对称构件，应标注关键尺寸和与之相关的尺寸，以确保设计的准确性。
4. 尺寸标注的简化在尺寸标注时，可以采用简化的方式来减少标注的数量和杂乱程度。
CAD机械制图尺寸标注详解
CAD机械制图尺寸标注详解前言在CAD机械制图中，尺寸标注是非常重要的一部分，它能够准确地表达零件的尺寸、间距和位置等信息，使得CAD图纸具备更好的可读性和可理解性。
本文将为大家详细介绍CAD机械制图中的尺寸标注。
1. 尺寸标注的基本概念尺寸标注是指在CAD机械图纸上通过文字、直线和箭头等符号，表示出被标注对象的尺寸、位置和形态等信息的一种手段。
通常，尺寸标注使用字符和标准符号来进行，以保证统一、准确和可读性。
2. 尺寸标注的基本要素在进行尺寸标注时，需要了解一些基本要素，包括尺寸线、标注线、箭头、文字和尺寸线的缩放比例等。
2.1 尺寸线尺寸线是用来连接尺寸标注的起点和终点，它需要与被标注对象的几何特征保持一定的距离。
尺寸线通常是一条直线，也可以是一条曲线。
2.2 标注线标注线从尺寸线延伸出来，用来容纳标注文字。
2.3 箭头箭头用来标示尺寸的方向，通常位于标注线的末端，与尺寸线垂直。
2.4 文字文字是尺寸标注的重要组成部分，它需要清晰地表达尺寸信息。
文字通常位于标注线上方或下方，与标注线平行。
2.5 尺寸线的缩放比例尺寸线的缩放比例是指尺寸线相对于被标注对象的实际长度的比例。
该比例应根据实际需求进行设置，以确保尺寸标注的可读性。
3. 尺寸标注的基本原则在进行尺寸标注时，需要遵循一些基本原则，以保证标注的准确性和可读性。
3.1 尺寸标注应清晰可读尺寸标注应使用清晰、易读的字体，确保文字的大小和线宽适中，避免过小或过大造成的模糊或混乱。
3.2 尺寸标注应明确准确尺寸标注应准确表达被标注对象的尺寸、位置和形态等信息，避免模糊和含糊不清的表达方式。
3.3 尺寸标注应规范统一尺寸标注应符合相应的标准和规范，保持统一的标注方式，避免个人主观因素带来的差异。
4. 尺寸标注的常用方法在CAD机械制图中，常见的尺寸标注方法包括基准标注法、直接标注法和链式标注法。
4.1 基准标注法基准标注法是将尺寸标注与基准线相结合的一种标注方法。
CAD文件的尺寸标注与注释方法
CAD文件的尺寸标注与注释方法CAD（计算机辅助设计）是现代工程设计和制造中不可或缺的工具。
在CAD中，尺寸标注与注释是非常重要的环节，它们能够帮助工程师和设计师准确传达设计意图，确保设计准确无误。
本文将介绍CAD文件的尺寸标注与注释方法，以帮助读者更好地理解和应用CAD技术。
1. 使用标准尺寸标注符号和尺寸标记在CAD文件中，使用标准的尺寸标注符号和尺寸标记能够使得设计文件更加清晰易懂。
常见的尺寸标注符号包括直径符号（⌀）、直线符号（╳）、角度符号（∠）等，而尺寸标记则使用数字和单位（如mm、inch）表示。
在标注尺寸时，应该注意将尺寸标注放置在适当的位置，避免与其他元素重叠或混淆。
2. 标注基本尺寸和重要尺寸在CAD文件中，标注基本尺寸和重要尺寸是十分必要的。
基本尺寸是指可以直接从CAD文件中读取的尺寸，如长度、宽度、高度等；而重要尺寸则是指对于设计和制造至关重要的尺寸，如孔的直径、平行线的距离等。
标注这些尺寸能够帮助读者快速获取关键信息，提高工作效率。
3. 使用准确和一致的尺寸单位在CAD文件的尺寸标注中，使用准确和一致的尺寸单位是非常重要的。
一般来说，根据具体要求选择合适的尺寸单位，如毫米、英寸等，并在整个CAD文件中保持一致。
这样能够避免因尺寸单位不一致而导致的误解和错误。
4. 注释设计意图和特殊要求除了尺寸标注外，注释设计意图和特殊要求也是非常重要的。
在CAD文件中，可以使用文字注释、符号和箭头等方式来表达特殊设计需求或说明设计意图。
例如，在设计机械零件时，可以使用文字注释来解释装配顺序或特殊材料要求，以便制造人员能够准确理解和执行。
5. 使用图层和颜色来区分不同元素为了使CAD文件更加清晰和易读，可以使用图层和颜色来区分不同元素。
例如，在电路图中，可以将电气元件放置在一个图层中，并使用不同的颜色来表示不同的元件类型；在机械图中，可以将螺纹或孔洞放置在一个图层中，并使用不同的颜色来表示不同的尺寸。
CAD尺寸标注解读
CAD尺寸标注解读在CAD软件中进行尺寸标注是一种常见的实践，它可以帮助设计师和制造商准确地理解和制造产品。
CAD尺寸标注是指在CAD绘图中使用符号和文本进行标记，以表示物体的大小、形状和位置。
在本文中，我们将详细介绍CAD尺寸标注的解读方法。
CAD绘图中的尺寸标注分为两种类型：直接标注和关联标注。
直接标注是指将尺寸信息直接标注在图形上，而关联标注则是在模型中定义了尺寸，然后通过CAD软件自动生成标注。
直接标注是一种常见的尺寸标注方法。
在CAD软件中，我们可以使用箭头、尺子和文本来标注长度、角度和半径。
这些标注通常位于物体的特定位置，以显示物体的尺寸。
例如，箭头可以指示两个点之间的长度，尺子可以显示两个平行线之间的距离，而文本可以提供具体的尺寸值。
在解读CAD尺寸标注时，首先要注意箭头和线的方向。
箭头指向标注的尺寸，而线是标注尺寸的基准线。
箭头的方向和线的方向形成了一个矢量，该矢量表示了物体的尺寸方向。
通常，标注的箭头应指向相对于基准线的外侧，这样可以更清晰地表示尺寸。
其次，要注意尺寸标注的文本。
文本中通常包含具体的数字，表示物体的尺寸值。
这些数字可以表示长度、角度、半径等。
在读取尺寸值时，需要注意单位。
CAD软件允许用户选择不同的单位，例如英尺、英寸、毫米等。
因此，在解读CAD尺寸标注时，必须明确单位，以确保准确理解尺寸。
此外，还要关注标注的位置和对齐。
CAD软件通常提供多种标注位置选项，例如在物体上方、下方或一侧等。
标注的位置和对齐应根据具体情况选择，以便尺寸能够清晰地展示。
在CAD绘图中，还有一种常见的标注类型是基准标注。
基准标注是指使用特定的几何元素作为基准，然后根据这些元素标注其他尺寸。
例如，使用直线作为基准线标注其他直线的长度。
解读基准标注时，需要清楚基准元素的作用，并使用其他标注元素来表示其他尺寸。
在解读CAD尺寸标注时，还应注意标注的一致性和准确性。
标注应遵循一定的规则和标准，以确保不会产生混淆和误解。
AutoCAD尺寸标注解析
尺寸标注8.1尺寸标注概述8.1.1尺寸标注的组成尽管尺寸标注在类型和外观上多种多样，但一个完整的尺寸标注都是由尺寸线、尺寸界限、尺寸箭头和尺寸文字4部分组成，如图8-1所示。
图8-1尺寸组成（1）尺寸线尺寸线表示尺寸标注的范围。
通常是带有箭头且平行于被标注对象的单线段。
标注文字沿尺寸线放置。
对于角度标注，尺寸线可以是一段圆弧。
（2）尺寸界限线尺寸界限线表示尺寸线的开始和结束。
通常从被标注对象延长至尺寸线，一般与尺寸线垂直。
有些情况下，也可以选用某些图形对象的轮廓线或中心线代替尺寸界限线。
（3）尺寸箭头尺寸箭头在尺寸线的两端，用于标记尺寸标注的起始和终止位置。
AutoCAD 提供了多种形式的尺寸箭头，包括建筑标记、小斜线箭头、点和斜杠标记。
读者也可以根据绘图需要创建自己的箭头形式。
（4）尺寸数字尺寸数字用于表示实际测量值。
可以使用由AutoCAD自动计算出的测量值，提供自定义的文字或完全不用文字。
如果使用生成的文字，则可以附加“加／减公差、前缀和后缀”。
在AutoCAD中，通常将尺寸的各个组成部分作为块处理，因此，在绘图过程中，一个尺寸标注就是一个对象。
8.1.2尺寸标注规则（1）尺寸标注的基本规则◆图形对象的大小以尺寸数值所表示的大小为准，与图线绘制的精度和输出时的精度无关。
◆一般情况下，采用毫米为单位时不需要注写单位，否则，应该明确注写尺寸所用单位。
◆尺寸标注所用字符的大小和格式必须满足国家标准。
在同一图形中，同一类终端应该相同，尺寸数字大小应该相同，尺寸线间隔应该相同。
◆尺寸数字和图线重合时，必须将图线断开。
如果图线不便于断开来表达对象时，应该调整尺寸标注的位置。
（2）AutoCAD中尺寸标注的其他规则一般情况下，为了便于尺寸标注的统一和绘图的方便，在AutoCAD中标注尺寸时应该遵守以下的规则。
◆为尺寸标注建立专用的图层。
建立专用的图层，可以控制尺寸的显示和隐藏，和其他的图线可以迅速分开，便于修改、浏览。
CAD尺寸标注规范详解
CAD尺寸标注规范详解在使用CAD软件进行设计和制图时，尺寸标注是非常重要的一环。
正确的尺寸标注规范可以有效地传达设计意图、确保制图的准确性，以及提高设计团队的沟通效率。
本文将详细解读CAD尺寸标注规范，帮助读者更好地掌握使用CAD软件进行尺寸标注的技巧。
首先，尺寸标注应该准确无误，包括数值和单位的表示。
在标注尺寸时，应该使用清晰的字体，保持一致的字号和字体风格。
标注的数值应该采用适当的精度，不应过多或过少。
通常，标注长度尺寸时，小数点后保留三位有效数字，而角度尺寸通常保留一位小数。
单位应该与设计要求一致，并用适当的符号表示，如m（米）、mm（毫米）、°（度）等。
其次，尺寸标注应该清晰易懂，遵循一定的标注约定。
常用的标注方式有直线标注、基准标注和链式标注。
直线标注适用于直线尺寸的标注，标注线与尺寸线平行且不交叉。
基准标注适用于将一个尺寸作为基准，其他尺寸以此为参照进行标注。
链式标注适用于多个尺寸之间存在依赖关系时，通过箭头和符号将它们连接起来。
同时，在进行尺寸标注时，应该遵循一定的标注顺序和排列方式。
一般来说，先标注尺寸最重要的部分，如长度、直径等，再标注次要的尺寸，如间距、角度等。
标注应该按照从左到右、从上到下的顺序排列，避免尺寸标注之间的遮挡。
标注文字的位置应避免与图形重叠，应尽可能选取清晰、不易混淆的位置进行标注。
此外，尺寸标注还应该与图形相对应，标注线要清晰地指向标注的尺寸部分。
标注线应该与图形保持一定的距离，尽量不要与其他图形重叠，以免造成混淆。
标注线的长度要适中，不宜过长过短，以便于清晰地表达尺寸关系。
最后，尺寸标注应该具有一定的美观性。
标注的字体和线条应该平滑，不应出现断裂或重叠的情况。
标注的位置应与图形相协调，避免过于拥挤或分散。
标注线的粗细应适中，既能凸显尺寸重要性，又不会太过突出影响整体视觉效果。
综上所述，CAD尺寸标注规范是设计和制图中非常重要的一环。
通过遵循准确无误、清晰易懂、标注顺序和排列方式、与图形相对应以及美观性等原则，我们可以有效地进行尺寸标注，并确保设计意图的准确传达、制图的准确性以及设计团队的高效沟通。
CAD图形尺寸标注与公差规范解读
CAD图形尺寸标注与公差规范解读CAD（计算机辅助设计）软件是现代设计领域中广泛应用的工具，它可以帮助设计师快速、准确地创建和编辑各种图形。
在工程设计中，准确的尺寸标注和公差规范是至关重要的，它们决定了产品的质量和相互配合的准确程度。
本文将介绍CAD图形尺寸标注的基本知识和公差规范的解读，帮助读者更好地理解和运用CAD软件。
CAD软件中的尺寸标注功能是用于在设计图纸上直接标注实际尺寸的工具。
通过正确使用尺寸标注，可以使设计师和生产工人准确理解和制造产品。
在CAD软件中，尺寸标注通常包括直线尺寸、角度尺寸、半径尺寸和直径尺寸等。
其中直线尺寸是最常用的一种。
在标注直线尺寸时，需要先确定起点和终点，并选择正确的标注线距离，然后将标注线对准要标注的直线，并输入尺寸数值。
同样，在标注角度尺寸时，需要选择两个直线之间的夹角，并输入对应的数值。
在进行尺寸标注时，需要注意几点：一是标注的尺寸应精确无歧义，方便人们直观理解；二是要选择合适的标注位置，不遮挡其他图形和文字；三是要保持标注的一致性，使用相同的标注样式和字号，方便阅读和理解。
除了尺寸标注外，公差规范也是设计图纸中至关重要的一部分。
公差是指产品尺寸和几何形状的允许变动范围，它可以用于控制产品之间的相互配合关系。
在CAD软件中，公差规范可以通过不同的方式表示，如最大最小值法、平均值法和最大零件版法等。
最大最小值法通常使用上、下公差限的符号表示，例如"20 ± 0.2"表示尺寸的上限为20.2，下限为19.8；平均值法则使用一个数值和公差的加减符号表示，例如"15 +0.1/-0.1"表示尺寸的平均值为15，公差为正负0.1；最大零件版法是指允许尺寸的最大值与零件允许的最小值之差，并通过符号表示，例如"30 - 0.4"表示尺寸的最大值为30，最小值为29.6。
了解并正确应用公差规范对于设计师和制造工程师来说至关重要。
CAD尺寸标注和公差的解读指南
CAD尺寸标注和公差的解读指南CAD（计算机辅助设计）软件在工程设计中扮演着重要的角色。
在设计中，尺寸标注和公差是不可或缺的要素。
本文将为大家介绍CAD尺寸标注和公差的解读指南，帮助大家更好地理解和运用这些概念。
尺寸标注是CAD设计中用来表示设计要素尺寸的一种方式。
通过正确的尺寸标注，可以清楚地传达设计意图并确保生产的准确性。
在CAD软件中，我们可以使用不同的标注工具来实现尺寸标注。
下面是一些常用的标注方法：1. 直线型标注：使用这种标注方法时，我们需要在设计图纸上选择两个特定的点。
程序将自动绘制一条直线，并显示出两点之间的距离，以及其他的相关信息，如角度、半径等。
2. 弧线型标注：和直线型标注类似，这种标注方法适用于需要标注弧线长度的情况。
同样，在选择完弧线后，CAD软件会在弧线上绘制出一条线，并显示出弧长及其他相关信息。
3. 半径型标注：当需要标注一个圆或弧的半径时，可以使用这种标注方法。
在软件中选择圆心，然后选择半径，软件将自动生成标注并显示出半径的数值。
4. 角度型标注：这种标注方法用于标注两条线、直线和弧线之间的夹角。
在软件中选择两条线，并在其中绘制出一条标注线，显示出夹角的数值。
尺寸标注的正确使用需要注意以下几点：1. 清晰标注：尺寸标注必须清晰可读。
标注文字的字体和大小需要适合设计图纸的比例尺，并确保不会和其他图形重叠。
2. 标注线位置：标注线应该与相应的图形有明确的关联，同时不要与其他标注线相交或混淆。
3. 一致性：在整个设计图纸中，尺寸标注应该保持一致。
相同类型的标注应采用相同的风格和格式，以避免混淆。
除了尺寸标注，公差是在CAD设计中常用的概念。
公差是指在制造过程中允许的尺寸变动范围。
在CAD设计中，公差用于确保产品能在预期的尺寸范围内工作，并兼顾成本和生产效率。
以下是几个常见的公差类型：1. 尺寸公差：用于控制整体尺寸的差异。
例如，设计一个1英寸的螺丝孔，公差可能是±0.01英寸，即允许螺丝孔的直径在0.99英寸到1.01英寸之间变化。
CAD尺寸标注解析
2018/10/15
24
文字位置
在“文字位置”选项组中，可以设置文字的垂直、水平位 置以及从尺寸线的偏移量 。
2018/10/15
25
文字对齐
在“文字对齐”选项组中，可以设置标注文字是保持水平 还是与尺寸线平行 。
2018/10/15
26
设置调整格式
在“新建标注样式”对话框中，可以使用“调整”选项卡 设置标注文字、尺寸线、尺寸箭头的位置 。 •调整选项 •文字位置 •标注比例 •优化
2018/10/15 5
创建标注样式
要创建标注样式，选择 “格式”|“标注样式”命 令，打开“标注样式管 理器”对话框，单击 “新建”按钮，在打开 的“创建新标注样式” 对话框中即可创建新标 注样式。
2018/10/15
6
创建尺寸标注样式
在为对象创建尺寸标注之前，设置尺寸标注样式 是必不可少的。因为创建的所有尺寸标注，其格式都 是由尺寸标注样式来控制的。 创建尺寸标注样式的方法有如下几种。 单击“样式”工具栏中的 按钮。 选择[格式] ►[标注样式]菜单命令。 选择[标注] ►[样式]菜单命令。 在命令行中执行DIMSTYLE（DDIM）命令。
2018/10/15
31
设置主单位格式
在“新标注样式”对话框中，可以使用“主单位”选项卡 设置主单位的格式与精度等属性 。 线性标注 角度标注
2018/10/15
32
线性标注
在“线性标注”选项组中可以设置线性标注的单位格式 与精度，主要选项功能如下。 •“单位格式”下拉列表框：设置除角度标注之外的其余各 标注类型的尺寸单位，包括“科学”、“小数”、“工 程”、“建筑”、“分数”等选项。 •“精度”下拉列表框：设置除角度标注之外的其他标注的 尺寸精度。 •“分数格式”下拉列表框：当单位格式是分数时，可以设 置分数的格式，包括“水平”、“对角”和“非堆叠”3种 方式。 •“小数分隔符”下拉列表框：设置小数的分隔符，包括 “逗点”、“句点”和“空格”3种方式。 •“舍入”文本框：用于设置除角度标注外的尺寸测量值的 舍入值。
CAD尺寸标注
CAD尺寸标注CAD（计算机辅助设计）是现代设计领域中常用的一种工具，它能够帮助设计师们更加高效地完成各种设计工作。
在CAD软件中，尺寸标注是设计过程中非常重要的一环，它能够准确地描述设计图纸中的尺寸信息，方便制造工程师和相关人员理解设计意图以及进行后续的加工和制造工作。
本文将针对CAD尺寸标注进行详细的介绍和分析。
一、CAD尺寸标注的概述在CAD软件中，尺寸标注是指通过标注工具在设计图纸上标出设计元素的尺寸信息，包括长度、角度、半径等。
准确的尺寸标注可以使设计图纸更具可读性，有助于交流和沟通。
在进行CAD尺寸标注时，我们需要考虑标注的位置、大小、字体等，以使尺寸标注的信息清晰明了。
二、CAD尺寸标注的基本要求1. 标注位置准确：尺寸标注应该放置在能够清晰表达尺寸关系的位置，避免与其他设计元素产生混淆。
标注的位置需要与设计要素的轮廓对齐，使得读者一目了然。
2. 标注大小适宜：标注的大小应该合适，既要能够满足设计要求，又要避免占据过多的空间，影响设计图纸的整体布局。
3. 标注字体清晰：标注字体的选择应该清晰易读，建议使用工程字体，如宋体或等线字体，避免使用过于花哨或难以辨认的字体。
4. 标注线条规整：尺寸标注的线条应该规整直线，不应该出现抖动、断断续续或交叉等情况，以保证标注的准确度和美观度。
三、CAD尺寸标注的具体方法1. 横向尺寸标注：横向尺寸标注一般使用平行于设计要素的直线进行标注，标注直线的长度应该与要标注的尺寸相同。
标注文字应放置在标注直线的中间位置，与标注直线垂直对齐。
2. 纵向尺寸标注：纵向尺寸标注与横向尺寸标注类似，不同之处在于标注直线是竖直的。
标注文字同样应放置在标注直线的中间位置，与标注直线垂直对齐。
3. 角度尺寸标注：角度尺寸标注通常使用带箭头的弧形线进行标注，标注弧的半径应合适，并且放置在两条设计要素之间。
标注文字应放置在标注弧的内侧，与弧线垂直对齐。
4. 半径尺寸标注：半径尺寸标注一般使用半径符号加标注尺寸的形式进行标注，标注文字应放置在半径符号的内侧，与半径线垂直对齐。
CAD标注图形尺寸解读
第七章
7.3.5
标注图形尺寸
设置 “主单位”
用于设置尺寸标注的主单位及其各种参数。主单位选 项卡包括尺寸单位、角度单位、精度等级和比例系数等尺 寸标注的基本单位格式。单击“主单位”选项卡，弹出的 对话框如图7.11所示。 1. 线性标注
（1）单位格式：显示或设置基本尺寸的单位格式。
系统提供6个选项供选择：“科学”、“小数”、“工 程”、“建筑”、“分数”和“Windows桌面”。
标注样式对话框各选项的含义
（1）当前标注样式：列出当前尺寸标注样式名称。
（2）样式：显示已有尺寸标注样式。
（3）列出：列表显示。单击右边的箭头，显示列表内 容的类型，可选择显示所有样式或正在使用的样式。 （4）预览：在样式预览窗口中预览选中的样式，为用 户提供了可视化的操作反馈，用户可以看到尺寸样式更改 的效果，减少了出错的可能。
第七章
标注图形尺寸
7.1 尺寸的组成
尺寸标注样式是由尺寸线、尺寸界线、箭头和标注文
本等四部分组成。
1. 尺寸线 尺寸线是一条直线段或两条直线段。一般标注文本位 于尺寸线的上方，当文本在尺寸线中间时，尺寸线为两条 直线段。若是角度标注，则尺寸线为一段或两段圆弧。
第七章
标注图形尺寸
图7.1 尺寸标注的组成
第七章
4. 调整
标注图形尺寸
（1）标注时手动放置文字选择该选项，在标注尺寸 时，可以通过移动光标来确定尺寸线的位置，也可以同时 确定文本的位置。系统将忽略标注样式中水平方向上的标 注位置。 （2）始终在尺寸界线之间绘制尺寸线选择该选项， 不论怎样，两条尺寸界线之间都有尺寸线。
第七章
标注图形尺寸
图7.10 新建（修改、替代）标注样式对话框的调整选项卡
CAD尺寸标注解析
CAD尺寸标注解析直线尺寸标注是最常见和基本的尺寸标注方法之一、在CAD绘图中，直线尺寸标注用于测量线段、边和平行线等的长度。
直线尺寸标注通常由两个平行的水平尺寸线和一个垂直尺寸线构成。
其中，水平尺寸线用于标注线段的长度，垂直尺寸线用于指示两个水平尺寸线之间的距离。
这样可以提供准确的尺寸信息，从而确保产品的准确度。
径向尺寸标注用于测量圆形和弧线的半径、直径和弧长等尺寸。
在CAD绘图中，径向尺寸标注通常由一个弧线或圆形的圆心，两条尺寸线和一个标注线构成。
其中，尺寸线与圆形或弧线相切，标注线用于指示尺寸大小。
径向尺寸标注可以提供准确的圆形和弧线的尺寸信息，从而对产品的制造和装配提供便利。
角度尺寸标注用于测量角度。
在CAD绘图中，角度尺寸标注通常由两条尺寸线和一个标注线构成。
其中，尺寸线起始于角的两边，标注线用于指示角度的大小。
角度尺寸标注可以帮助工程师和制造商准确地确定产品组件之间的夹角，从而确保产品的正确装配。
对称尺寸标注用于测量对称部件之间的距离和位置。
在CAD绘图中，对称尺寸标注通常由两个平行的尺寸线和一个垂直尺寸线构成。
其中，平行尺寸线用于标注对称部件的尺寸，垂直尺寸线用于指示两个平行尺寸线之间的距离。
对称尺寸标注可以提供准确的对称部件之间的尺寸信息，从而确保产品的对称性和平衡性。
CAD尺寸标注还具有一些常用的标注技巧和注意事项。
例如，标注箭头应指向被标注的对象，并与对象保持一定的距离。
尺寸线应放置在尽可能清晰的位置，以避免与其他线交叉或重叠。
此外，尺寸线应与图纸保持一定的比例，以便于阅读和理解。
总结来说，CAD尺寸标注是确保产品正确制造和装配的关键步骤。
通过合理的尺寸标注方式，可以提供准确的尺寸信息，使设计师、工程师和制造商能够准确地理解和遵循产品的设计要求。
因此，在CAD绘图中进行尺寸标注是非常重要的，需要合理选择标注方式，并注意标注技巧和注意事项。
只有这样，才能保证产品的质量和准确性。
CAD文件的形剖析和断面分析技巧
CAD文件的形剖析和断面分析技巧CAD（Computer-Aided Design）技术已经成为现代工程设计的重要工具，它能够大大提高设计效率和准确性。
其中，形剖析和断面分析是CAD技术中常用的功能，本文将就CAD文件的形剖析和断面分析技巧做一详细介绍。
一、形剖析技巧1. 使用截面命令：形剖析可以帮助我们更加深入地了解设计物体的内部结构。
在CAD软件中，截面命令是实现形剖析的基本工具。
通过选择合适的截面平面，我们可以观察到截面正下方的内部结构。
使用截面命令时，我们可以对截面线进行调整，甚至可以选择自定义的截面曲线。
2. 添加剖面标记：为了更好地展示形剖析结果，我们可以在截面图中添加剖面标记。
这些标记通常包括剖面线、剖面符号以及相应的尺寸标注。
剖面标记可以让设计人员更加直观地理解截面图中的内部结构，方便后续的设计和分析工作。
3. 使用动画效果：有些CAD软件还提供了动画效果功能，可以将形剖析的过程以动画的形式展示出来。
通过这种方式，我们可以更加直观地观察到截面图中的内部结构的变化，对设计进行全方位的分析。
二、断面分析技巧1. 创建断面视图：在CAD软件中，我们可以通过创建断面视图来进行断面分析。
首先，选择适当的断面位置，然后使用断面命令将该位置的截面图创建出来。
通过断面视图，我们可以以更加详细和清晰的方式观察到设计物体的内部结构。
2. 编辑断面符号和标注：在断面视图中，我们可以添加断面符号和标注，以便更好地说明断面的特征和尺寸。
断面符号通常包括图示和文字描述，用于表示不同的断面特征。
而断面标注则用于标注断面的尺寸信息，方便设计人员进行后续的分析和修改工作。
3. 进行断面分析：利用CAD软件的断面分析工具，我们可以对断面视图中的各个部分进行深入分析。
通过分析断面的不同特征和尺寸，可以帮助设计人员更好地了解设计物体的内部结构，并根据分析结果进行必要的调整和优化。
总结：CAD文件的形剖析和断面分析技巧为工程设计提供了强大的支持，能够帮助设计人员更加深入地了解设计物体的内部结构。
CAD中的尺寸标注技巧详解
CAD中的尺寸标注技巧详解CAD（计算机辅助设计）软件是一种常用的工程设计工具，广泛应用于建筑、机械、电子等各个领域。
在CAD软件中，尺寸标注是非常重要的一部分，它能够准确地描述图纸中各个元素之间的尺寸关系。
本文将为大家介绍一些CAD中常用的尺寸标注技巧，帮助大家更好地掌握这一设计工具的使用。
1. 线性尺寸标注技巧在线性尺寸标注中，我们常常需要标注两个点之间的距离，以下是一些经验技巧：- 选择正确的尺寸标注工具：CAD软件中通常提供了多种不同的尺寸标注工具，如水平尺寸、垂直尺寸、线性尺寸等。
根据具体情况选择合适的尺寸标注工具，以便标注出准确的尺寸。
- 设置合适的标注样式：CAD软件允许设置尺寸标注的样式，例如箭头的形状、文本的字体等。
根据实际需求，设置合适的标注样式，使得标注清晰易读。
- 控制标注的位置：尺寸标注应该尽量避免与其他图形相互重叠，同时要保证与标注对象之间有一定的距离。
在标注过程中，通过调整标注的位置，使其更加清晰明了。
2. 角度尺寸标注技巧在CAD软件中，我们可以使用角度尺寸标注工具来标注图纸中各个角度的大小。
以下是一些技巧：- 选择合适的标注工具：CAD软件通常提供了不同类型的角度标注工具，如线性角度标注、圆弧角度标注等。
根据需要选择合适的标注工具，以便标注出准确的角度。
- 设置标注样式：角度标注通常包括一个弧线和一个箭头，可以通过CAD软件的设置来调整弧线的样式、箭头的形状等。
合适的标注样式有助于使标注更加清晰。
- 控制标注位置：标注角度时，应该选择合适的位置，以便标注不与其他图形重叠，并且能够清晰地显示角度的大小。
3. 圆直径尺寸标注技巧标注圆直径是CAD设计中常见的任务之一。
以下是一些技巧：- 选择适当的标注工具：CAD软件提供了标注圆直径的工具，通常可以根据圆的中心点和半径来快速标注。
有些软件还提供了直接标注圆直径的功能，可以根据具体软件的操作方法进行选择。
- 控制标注的位置：标注圆直径时，应该选择合适的位置，使其不与其他图形重叠，并且清晰地显示圆的直径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 5 1 2 4
.2 连续尺寸标注DCO
择“标注”|“连续”命令(DIMCONTINUE)，或在“标注”工具 栏中单击“连续”按钮，可以创建一系列端对端放置的标注， 每个连续标注都从前一个标注的第二个尺寸界线处开始。
3.基线尺寸标注DBA
选择 “ 标注 ” | “ 基线 ” 命令 (DIMBASELINE) ，或在 “标注 ”工具栏中单击 “基线 ” 按钮，可以创建一系列由 相同的标注原点测量出来的标注。
标注样式
尺寸标注基础
.3 基本步骤与工具 一般来说，图形标注应遵循下面步骤： 为尺寸标注创建一个独立的图层，使之与图形 的其他信息分隔开。 为尺寸标注文本建立专门的文本类型。 打开“标注样式”对话框，然后通过设置尺寸 线、尺寸界线、比例因子、尺寸格式、尺寸文本、 尺寸单位、尺寸精度以及公差等，并保持所作的 设置使其生效。 利用目标捕捉方式快速拾取定义点。
编辑尺寸标注和文本
.1 尺寸标注编辑 命令：DIMEDIT 工具栏：“标注”→“编辑标注”按钮
在系统提示下选择 “新建”项，弹出“多行 文字编辑器”对话框， 改变尺寸文本及其特 性。
编辑尺寸标注和文本
.2
放置尺寸文本位置
命令：DIMTEDIT 菜单：标注→对齐文字 工具栏：“标注”→“编辑标注文字”按钮 可以把文本放置在尺寸线的中间、左对齐、右对 齐，或把尺寸文本旋转一定的角度。 执行该命令后，按照命令行提示进行选择即可。
AutoCAD 提供了十余种标注工具用 以标注图形对象，分别位于“标注”菜单或 “标注”工具栏中。使用它们可以进行角度 、直径、半径、线性、对齐、连续、圆心及 基线等标注。
坐标 对齐 折弯
角度
快速引线 编辑标注尺寸数字 基线 圆心标记 标注样式控制
线性 坐标
半径 直径
快速标注 连续
公差
标注更新 编辑标注
公差标注
“标注”工具栏→“公差” 菜单：标注→公差 命令：TOLERANCE
执行命令后，显示“形位 公差”对话框，如图所示 。 单击“符号”组框中的黑 色图标，显示“符号”对 话框选择符号，然后在 “形位公差”对话框中输 入相应值。 根据提升指定公差标注的 位置后，AutoCAD会将设 置的公差放在指定位置。
8.圆心标注DCE
选择“标注”|“圆心标记”命令 (DIMCENTER)，或在“标注”工具栏中单击“ 圆心标记”按钮，即可标注圆和圆弧的圆心。此 时只需要选择待标注其圆心的圆弧或圆即可。
10.坐标标注 选择“标注”|“坐标”命令，或在“标注”工 具栏中单击“坐标标注”按钮，都可以标注相对 于用户坐标原点的坐标 。 11.快速标注QDIM 选择“标注”|“快速标注”命令，或在“标注 ”工具栏中单击“快速标注”按钮，都可以快速创 建成组的基线、连续、阶梯和坐标标注，快速标 注多个圆、圆弧，以及编辑现有标注的布局 。
T h a n k y o u !
设置样式
.1 设置文字样式 选择“格式”菜单中的“文 字样式”项，打开“文字 样式”对话框，进行设置。
设置标注样式
.2 设置标注 样式D 选择“标注”菜 单中的“样式” 项 ， 或 执 行 DDIM 命 令 ， 打开“标注样 式管理器”对 话框。
Байду номын сангаас
设置标注样式
在“标注样式管 理器”对话框中， 单击“修改”按 钮，打开“修改 标注样式”对话 框 ，进行相应设 置。
编辑尺寸标注和文本
.3 尺寸关联
在AutoCAD 中， 尺寸标注可以同标 注对象相关联，这 样当对象发生变化 时尺寸也随之变化。 在“系统用户配置” 选项卡中选中“关 联标注”进行设置。
公差标注
在机械制图中，有些零件仅给出尺寸是不能满足要求的，需 要对一些图纸进行形位公差的标注。
形位公差组成要素 如图所示。
直线 3
直线 2
直线 1
.4 径向尺寸标注(直径标注DDI和半径标注DRA) 可以标注圆和圆弧的半径,直径
点1 圆弧 2 点2 圆弧 3 圆弧 1
.5 角度标注DAN
选择“标注”|“角度”命令(DIMANGULAR)，或在“标 注”工具栏中单击“角度”按钮，都可以测量圆和圆弧的角 度、两条直线间的角度，或者三点间的角度 。
尺寸标注基础
.1 尺寸标注组成
一个典型的尺寸标注通常由尺寸线、尺寸 界线、箭头、尺寸文字等要素组成。有些尺寸标注 还有引线、圆心标记和公差等要素。
尺寸文本 圆心线 圆心标记
弧包含角＝74
¡ ã
引线
尺寸边界
正七边形
尺寸标注基础 .2 尺寸标注类型
AutoCAD提供了四种基本类型的尺寸标注，即线型尺寸 标注、径向尺寸标注、角度尺寸标注和其它尺寸标注。
点6 点1 点3 点4 点2 点5
.6引线标注LE
选择“标注”|“引线”命令(QLEADER)，或在“标注”工 具栏中单击“快速引线”按钮，都可以创建引线和注释，而且 引线和注释可以有多种格式 。
7.对齐标注DAL(标注斜直线)
选择“标注”|“对齐”命令(DIMALIGNED)， 或在“标注”工具栏中单击“对齐”按钮，可以对 对象进行对齐标注 。
尺寸标注基础
AutoCAD提供了一套完整的尺寸 标注命令 ，全部放在“标注”下拉菜单 和标注工具栏中
尺寸标注方法
AutoCAD 提供了多种尺寸标注命令，包括直线型尺寸标注、 角度型尺寸标注、径向尺寸标注、引线型尺寸标注等等，分别 对应不同的对象。 1.线性尺寸标注DLI (标注水平或竖线) 选择“标注”|“线性”命令(DIMLINEAR)，或在“标注” 工具栏中单击“线性”按钮，可创建用于标注用户坐标系XY平 面中的两个点之间的距离测量值，并通过指定点或选择一个对 象来实现 。
第七章
尺寸标注
尺寸标注概述 尺寸标注的规则 在AutoCAD ，对绘制的图形进行尺寸标注时应遵循以下规则： 物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的 大小及绘图的准确度无关。 图样中的尺寸以毫米为单位时，不需要标注计量单位的代号或名 称。如采用其他单位，则必须注明相应计量单位的代号或名称， 如度、厘米及米等。 图样中所标注的尺寸为该图样所表示的物体的最后完工尺寸，否 则应另加说明。
