FANUC系统常用的孔循环命令

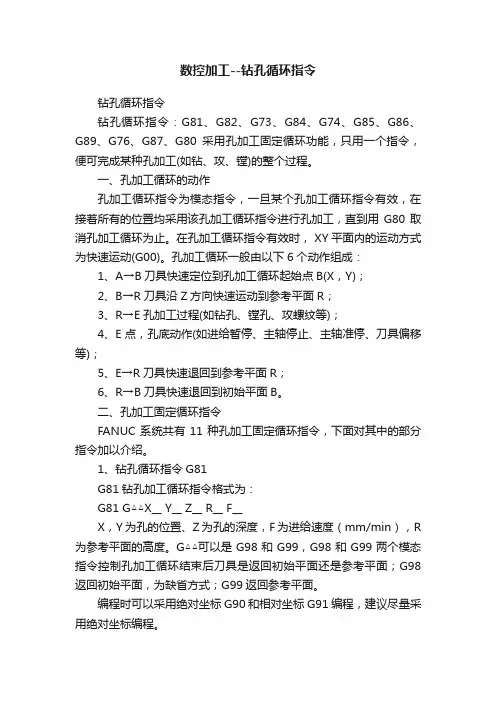

数控加工--钻孔循环指令
钻孔循环指令钻孔循环指令：G81、G82、G73、G84、G74、G85、G86、G89、G76、G87、G80采用孔加工固定循环功能，只用一个指令，便可完成某种孔加工(如钻、攻、镗)的整个过程。
一、孔加工循环的动作孔加工循环指令为模态指令，一旦某个孔加工循环指令有效，在接着所有的位置均采用该孔加工循环指令进行孔加工，直到用G80取消孔加工循环为止。
在孔加工循环指令有效时， XY平面内的运动方式为快速运动(G00)。
孔加工循环一般由以下6个动作组成：1、A→B刀具快速定位到孔加工循环起始点B(X，Y)；2、B→R刀具沿Z方向快速运动到参考平面R；3、R→E孔加工过程(如钻孔、镗孔、攻螺纹等)；4、E点，孔底动作(如进给暂停、主轴停止、主轴准停、刀具偏移等)；5、E→R刀具快速退回到参考平面R；6、R→B刀具快速退回到初始平面B。
二、孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。
1、钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G△△X__ Y__ Z__ R__ F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。
G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。
编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。
其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。
该指令一般用于加工孔深小于5倍直径的孔。
编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a 图bN02 T01 M06; 选用T01号刀具(Φ10钻头)N04 G90 S1000 M03;启动主轴正转1000r／minN06 G00 X0. Y0. Z30. M08;N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30;在(50,30)位置钻孔N14 X10;在(10,30)位置钻孔N16 G80；取消钻孔循环N18 G00 Z30N20 M302、钻孔循环指令G82G82钻孔加工循环指令格式为：G82 G△△X__Y__Z__ R__P__ F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。
数控加工--钻孔循环指令
数控加工--钻孔循环指令钻孔循环指令钻孔循环指令：G81、G82、G73、G84、G74、G85、G86、G89、G76、G87、G80采用孔加工固定循环功能，只用一个指令，便可完成某种孔加工(如钻、攻、镗)的整个过程。
一、孔加工循环的动作孔加工循环指令为模态指令，一旦某个孔加工循环指令有效，在接着所有的位置均采用该孔加工循环指令进行孔加工，直到用G80取消孔加工循环为止。
在孔加工循环指令有效时， XY平面内的运动方式为快速运动(G00)。
孔加工循环一般由以下6个动作组成：1、A→B刀具快速定位到孔加工循环起始点B(X，Y)；2、B→R刀具沿Z方向快速运动到参考平面R；3、R→E孔加工过程(如钻孔、镗孔、攻螺纹等)；4、E点，孔底动作(如进给暂停、主轴停止、主轴准停、刀具偏移等)；5、E→R刀具快速退回到参考平面R；6、R→B刀具快速退回到初始平面B。
二、孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。
1、钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G△△X__ Y__ Z__ R__ F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R 为参考平面的高度。
G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。
编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。
其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。
该指令一般用于加工孔深小于5倍直径的孔。
编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a 图bN02 T01 M06; 选用T01号刀具(Φ10钻头)N04 G90 S1000 M03;启动主轴正转1000r／minN06 G00 X0. Y0. Z30. M08;N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30;在(50,30)位置钻孔N14 X10;在(10,30)位置钻孔N16 G80；取消钻孔循环N18 G00 Z30N20 M302、钻孔循环指令G82G82钻孔加工循环指令格式为：G82 G△△X__Y__Z__ R__P__ F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。
Fanuc系统数控铣床常用固定循环祥解
Fanuc系统数控铣床常用固定循环祥解1.高速啄式深孔钻循环(G73)指令格式:G73 X---Y---Z---R---Q---P---F---K--- 加工方式:进给孔底快速退刀2.攻左牙循环(G74)指令格式:G74 X---Y---Z---R---Q---P---F---K--- 加工方式:进给孔底主轴暂停正转快速退刀3.精镗孔循环(G76)指令格式:G76 X---Y---Z---R---Q---P---F---K--- 加工方式:进给孔底主轴定位停止快速退刀4.钻空循环,点钻空循环(G81)指令格式:G81 X---Y---Z---R---F---K---加工方式:进给孔底快速退刀5.钻孔循环,反镗孔循环(G82)指令格式:G82 X---Y---Z---R---F---K---加工方式:进给孔底快速退刀6.啄式钻空循环(G83)指令格式:G83 X---Y---Z---Q---R---F---K--- 加工方式:中间进给孔底快速退刀7.攻牙循环(G84)指令格式:G84 X---Y---Z---R---P---F---K--- 加工方式:进给孔底主轴反转快速退刀8.镗孔循环(G85)指令格式:G85 X---Y---Z---R---F---K---加工方式:中间进给孔底快速退刀9.镗孔循环(G86)指令格式:G86 X---Y---Z---R---F---K---加工方式:进给孔底主轴停止快速退刀10.反镗孔循环(G87)指令格式:G87 X---Y---Z---R---F---K---加工方式:进给孔底主轴正转快速退刀11.镗孔循环(G88)指令格式:G88 X---Y---Z---R---F---K---加工方式:进给孔底暂停, 主轴停止快速退刀12.镗孔循环(G89)指令格式:G89 X---Y---Z---R---F---K---加工方式:进给孔底暂停快速退刀。

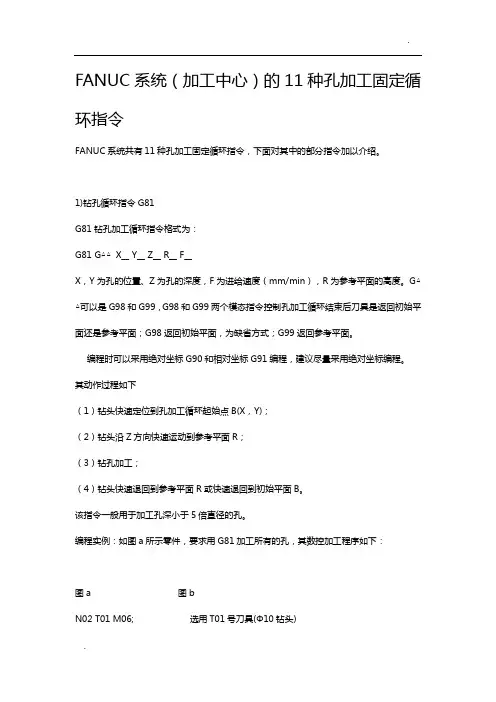

fanuc钻孔指令
FANUC系统（加工中心）的11种孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。
1)钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G△△X__ Y__ Z__ R__ F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。
G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。
编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。
其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。
该指令一般用于加工孔深小于5倍直径的孔。
编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a 图bN02 T01 M06; 选用T01号刀具(Φ10钻头)N04 G90 S1000 M03; 启动主轴正转1000r／minN06 G00 X0. Y0. Z30. M08;N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30; 在(50,30)位置钻孔N14 X10; 在(10,30)位置钻孔N16 G80；取消钻孔循环N18 G00 Z30N20 M302)钻孔循环指令G82G82钻孔加工循环指令格式为：G82 G△△X__ Y__ Z__ R__ P__ F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。
该指令在孔底加进给暂停动作，即当钻头加工到孔底位置时，刀具不作进给运动，并保持旋转状态，使孔底更光滑。
FANUC系统的11种孔加工固定循环指令
FANUC系统的11种孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。
1)钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G△△ X__ Y__ Z__ R__ F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。
G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。
编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。
其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。
该指令一般用于加工孔深小于5倍直径的孔。
编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a 图bN02 T01 M06; 选用T01号刀具(Φ10钻头)N04 G90 S1000 M03; 启动主轴正转1000r／minN06 G00 X0. Y0. Z30. M08;N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30; 在(50,30)位置钻孔N14 X10; 在(10,30)位置钻孔N16 G80；取消钻孔循环N18 G00 Z30N20 M302)钻孔循环指令G82G82钻孔加工循环指令格式为：G82 G△△ X__ Y__ Z__ R__ P__ F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。
该指令在孔底加进给暂停动作，即当钻头加工到孔底位置时，刀具不作进给运动，并保持旋转状态，使孔底更光滑。

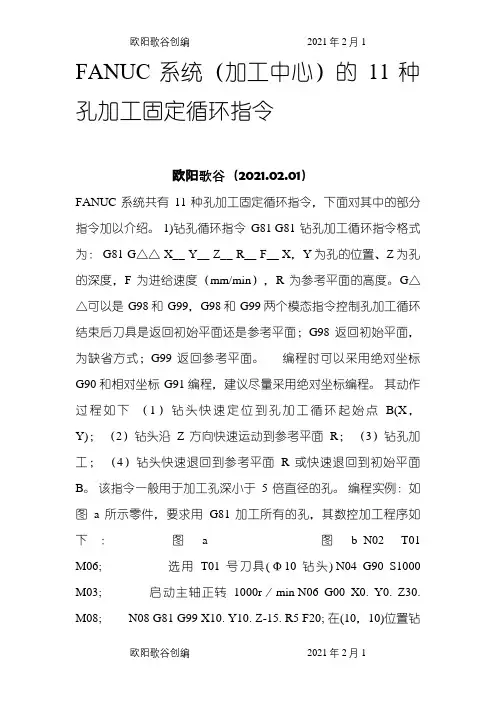

fanuc钻孔指令之欧阳歌谷创编
FANUC系统（加工中心）的11种孔加工固定循环指令欧阳歌谷（2021.02.01）FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。
1)钻孔循环指令G81 G81钻孔加工循环指令格式为： G81 G△△ X__ Y__ Z__ R__ F__ X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。
G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。
编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。
其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。
该指令一般用于加工孔深小于5倍直径的孔。
编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图 a 图 b N02 T01 M06; 选用T01号刀具(Φ10钻头) N04 G90 S1000 M03; 启动主轴正转1000r／min N06 G00 X0. Y0. Z30. M08; N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面 N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止) N12 Y30; 在(50,30)位置钻孔 N14 X10; 在(10,30)位置钻孔 N16 G80；取消钻孔循环 N18 G00 Z30 N20 M30 2)钻孔循环指令G82 G82钻孔加工循环指令格式为： G82 G△△X__ Y__ Z__ R__ P__ F__ 在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。
法那克系统钻孔指令解说
G73（高速深孔钻削循环）G73:X--、Y--、Z--、R--、Q--、d--、F--。
注：R为参考高度，Q为啄钻深度，d为Z轴每次上台距离。
循环的过程为钻削Q的深度后，上台d的距离，然后再钻削Q+d的深度。
G74（左螺纹攻丝循环）G74:G99 X--、Y--、Z--、R--、F--。
注：R为参考高度，在使用左螺纹攻丝循环时，循环开始以前必须给M04指令使主轴反转，并且使F与S 的比值等于螺距。
G84（螺纹攻丝循环）G84:G99 X--、Y--、Z--、R--、F--。
注：R为参考高度，在使用此循环时，循环开始以前必须给M03指令使主轴正转，并且使F与S的比值等于螺距。
在攻丝循环G84或反攻丝循环G74的前一程序段指令M29Sx x x x；则机床进入刚性攻丝模态。
NC执行到该指令时，主轴停止，然后主轴正转指示灯亮，表示进入刚性攻丝模态，其后的G74或G84循环被称为刚性攻丝循环，由于刚性攻丝循环中，主轴转速和Z轴的进给严格成比例同步，因此可以使用刚性夹持的丝锥进行螺纹孔的加工，并且还可以提高螺纹孔的加工速度，提高加工效率。
G76（精镗循环）G76:G99 X--、Y--、Z--、R--、Q--、F--。
注：R为参考高度，Q为主轴定位后的偏移量。
警告：每次使用该固定循环或者更换使用该固定循环的刀具时，应注意检查主轴定向后刀尖的方向与要求是否相符。
如果加工过程中出现刀尖方向不正确的情况，将会损坏工件、刀具甚至机床！G80(取消固定循环)注：可以单独为一段，也可以与别的指令同行。
G81(钻削循环)G81：G99 X--、Y--、Z--、R--、F--。
注：R为参考高度。
G81是最简单的固定循环，它的执行过程为：X、Y定位，Z轴快进到R点，以F速度进给到Z点，快速返回初始点(G98)或R点(G99)，没有孔底动作。
G82(钻削循环，粗镗削循环)G82：G99 X--、Y--、Z--、R--、P--、F--。
fanuc g81格式用法 -回复
fanuc g81格式用法-回复Fanuc G81格式用法Fanuc G81是一种编程格式，被广泛用于数控机床的切削加工过程中。
它是一种钻孔循环指令，用于执行多个钻孔操作。
在Fanuc G81格式中，可以指定钻孔的位置、钻孔深度、进给速度和快速返回速度。
它可以用于单个孔、多个孔以及重复的钻孔操作。
下面将逐步回答Fanuc G81格式的用法。
1. 指定钻孔的位置：Fanuc G81格式可以使用G代码和X、Y、Z坐标来指定钻孔的位置。
例如，可以使用G90命令将绝对坐标系统设置为X、Y、Z坐标，并使用G0命令将刀具移动到指定的起始位置。
2. 指定钻孔深度：Fanuc G81格式中使用F代码指定钻孔的深度。
F代码表示每分钟的进给速度，可以根据需要进行调整。
可以使用G98命令将切削进给速度设置为转速，或者使用G99命令将切削进给速度设置为进给速率。
3. 进给速度和快速返回速度：Fanuc G81格式可以设置进给速度和快速返回速度。
可以使用G86命令设置进给速度为多少，用G80命令将其调整为原始进给速度。
可以使用G98命令设置快速返回速度为多少，用G80命令将其调整为原始快速返回速度。
4. 单个孔和多个孔操作：Fanuc G81格式适用于单个孔和多个孔操作。
可以使用M98子程序调用其他程序来执行多个钻孔操作。
可以使用L代码指定要重复执行的次数。
5. 重复的钻孔操作：Fanuc G81格式可以用于重复的钻孔操作。
可以使用G80命令结束循环，并使用G0命令将刀具移动到下一个要钻孔的位置。
可以使用G81命令开始下一个钻孔循环。
以上是Fanuc G81格式的基本用法。
需要注意的是，在使用Fanuc G81格式时，应该按照机床的要求和实际加工需要来编写程序，并遵守相关的安全规定。
在实际操作中，还可以结合其他的G代码，如G90、G91、G92等，来实现更精确的切削加工操作。
总结：Fanuc G81格式是一种常用的钻孔循环指令，用于数控机床的切削加工过程中。
数控加工--钻孔循环指令
数控加工--钻孔循环指令数控加工钻孔循环指令在数控加工领域，钻孔循环指令是一种非常重要的编程指令，它能够大大提高钻孔加工的效率和精度。
对于从事数控加工的人员来说，熟练掌握钻孔循环指令是必不可少的技能。
钻孔循环指令的作用在于简化编程过程，减少重复的编程工作。
通过使用特定的指令代码和参数设置，可以让数控机床按照预定的路径和加工参数自动完成钻孔操作。
常见的钻孔循环指令有 G81、G82、G83 等。
G81 是最简单的钻孔循环指令，它适用于一般的浅孔加工。
当程序中使用 G81 指令时，数控机床会快速定位到指定的钻孔位置，然后以给定的进给速度进行钻孔，钻到设定的深度后快速退刀。
G82 指令与 G81 类似，但在钻到孔底时会有一个短暂的暂停动作。
这个暂停可以用于提高孔底的加工质量，例如使孔底更加平整。
G83 指令则适用于深孔加工。
在深孔加工中，由于切屑排出困难，容易导致刀具磨损和加工质量下降。
G83 指令会在每次钻一定深度后进行退刀排屑，然后再继续钻孔，如此往复，直到达到设定的孔深。
在使用钻孔循环指令时，需要设置一系列的参数。
首先是钻孔的位置坐标，这决定了孔在工件上的位置。
其次是钻孔的深度，要根据加工要求准确设定。
进给速度也是重要的参数之一，它直接影响加工效率和表面质量。
此外，还有主轴转速、刀具半径补偿等参数需要根据实际情况进行合理设置。
正确设置钻孔循环指令的参数对于保证加工质量至关重要。
如果进给速度过快，可能会导致刀具磨损加剧，甚至折断刀具；如果进给速度过慢，则会降低加工效率。
钻孔深度的设置如果不准确，可能会导致孔深不足或过深，影响工件的使用性能。
为了更好地理解和应用钻孔循环指令，我们可以通过一个实际的编程示例来进行说明。
假设要在一块金属板上钻一个直径为 10mm、深度为 20mm 的孔，使用 G81 指令进行编程，代码可能如下：N10 G90 G54 X50 Y50 ；选择绝对坐标，设定工件坐标系N20 S1000 M03 ；设定主轴转速为 1000r/min，正转N30 G00 Z50 ；快速移动到安全高度N40 G81 R3 Z-20 F100 ；执行钻孔循环，R3 表示安全距离为 3mm，F100 表示进给速度为 100mm/min在实际编程中，还需要根据机床的性能和加工要求进行适当的调整和优化。
fanuc g81格式用法
fanuc g81格式用法
G81是Fanuc CNC系统中常用的钻孔循环（Drilling Cycle）指令。
它用于在机床上执行简单的钻孔操作。
下面是G81指令的基本用法和格式：格式：
●G81 X__Y__Z__R__F__;
●X__,Y__,Z__：指定钻孔的目标坐标。
●R__：指定每次钻孔循环之间的返回平面位置，通常是距离目标深度的安全
距离。
●F__：指定进给速度。
示例：
●G81 X10.0 Y20.0 Z-5.0 R2.0 F100.0;
这个例子表示进行一个钻孔操作：
●目标坐标为X=10.0、Y=20.0、Z=5.0。
●钻孔深度由Z=5.0指定。
●每次钻孔循环之间返回到Z=2.0的安全距离。
●钻孔进给速度为100.0。
使用G81钻孔循环指令需要注意的是，它是一种简单的钻孔操作方式，通常只适用于一般的钻孔需求。
对于更复杂或特定需求，可能需要其他更为复杂的钻孔循环指令或者组合使用不同的指令来实现。
务必在使用之前详细了解Fanuc 系统的编程手册和相关指令。
FANUC系统(加工中心)的11种孔加工固定循环指令
G△△FANUC 系统（加工中心）的 11种孔加工固定循环指令FANUC 系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。
1）钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G △△__ Y__ Z__ R__ F__X ，Y 为孔的位置、Z 为孔的深度，F 为进给速度（mm/min ），R 为参考平面的高度。
可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平 面还是参考平面； G98返回初始平面，为缺省方式；G99返回参考平面。
编程时可以采用绝对坐标 G90和相对坐标 G91编程，建议尽量采用绝对坐标编程。
其动作过程如下（1） 钻头快速定位到孔加工循环起始点 B （X ，Y ）； （2） 钻头沿Z 方向快速运动到参考平面 R ； （3） 钻孔加工；（4） 钻头快速退回到参考平面 R 或快速退回到初始平面 B 。
该指令一般用于加工孔深小于5倍直径的孔。
编程实例：如图a 所示零件，要求用 G81加工所有的孔，其 数控加工程序如下：图a 图bN02 T01 M06;选用T01号刀具（①10钻头）N04 G90 S1000 M03; 启动主轴正转 1000r / minN06 G00 X0. Y0. Z30. M08;N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30; 在(50,30)位置钻孔N14 X10;在(10,30)位置钻孔 N16 G80 ； N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10, 10)位置钻孔，孔的深度为 15mm ，参考平面高度为5mm ，钻孔加工循环结束返回参考平面取消钻孔循环N18 G00 Z30 N20 M302) 钻孔循环指令G82G82钻孔加工循环指令格式为： G82 G △△__ Y__ Z__ R__ P__ F__在指令中P 为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同 G81 o该指令在孔底加进给暂停动作， 即当钻头加工到孔底位置时， 刀具不作进给运动， 并保持旋转状态，使孔底更光滑。
FANUC系统加工中心的种孔加工固定循环指令精编版
F A N U C系统加工中心的种孔加工固定循环指令集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-F A N U C系统（加工中心）的11种孔加工固定循环指令”FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。
1)钻孔循环指令G81?G81钻孔加工循环指令格式为：G81?G△△X__Y__Z__R__F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。
G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。
编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。
其动作过程如下?（1）快速定位到孔加工循环起始点B(X，Y)；（2）沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）快速退回到参考平面R或快速退回到初始平面B。
该指令一般用于加工孔深小于5倍直径的孔。
编程实例：如图a所示零件，要求用G81加工所有的孔，其程序如下：图a图bN02T01M06;选用T01号刀具(Φ10钻头)N04G90S1000M03;启动正转1000r／min?N06G00X0.Y0.Z30.M08;N08G81G99X10.Y10.Z-15.R5F20;在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10X50;在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12Y30;在(50,30)位置钻孔N14X10;在(10,30)位置钻孔N16G80；取消钻孔循环N18G00Z30N20M302)钻孔循环指令G82?G82钻孔加工循环指令格式为：G82?G△△X__Y__Z__R__P__F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。
FANUC系统加工中心的种孔加工固定循环指令修订稿
F A N U C系统加工中心的种孔加工固定循环指令公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]FANUC系统（加工中心）的11种孔加工固定循环指令”FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。
1)钻孔循环指令G81?G81钻孔加工循环指令格式为：G81?G△△X__Y__Z__R__F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。
G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。
编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。
其动作过程如下?（1）快速定位到孔加工循环起始点B(X，Y)；（2）沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）快速退回到参考平面R或快速退回到初始平面B。
该指令一般用于加工孔深小于5倍直径的孔。
编程实例：如图a所示零件，要求用G81加工所有的孔，其程序如下：图a图bN02T01M06;选用T01号刀具(Φ10钻头)N04G90S1000M03;启动正转1000r／min?N06G00X0.Y0.Z30.M08;N08G81G99X10.Y10.Z-15.R5F20;在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10X50;在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12Y30;在(50,30)位置钻孔N14X10;在(10,30)位置钻孔N16G80；取消钻孔循环N18G00Z30N20M302)钻孔循环指令G82?G82钻孔加工循环指令格式为：G82?G△△X__Y__Z__R__P__F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。
数控加工--钻孔循环指令
钻孔循环指令钻孔循环指令：G81、G82、G73、G84、G74、G85、G86、G89、G76、G87、G80采用孔加工固定循环功能，只用一个指令，便可完成某种孔加工(如钻、攻、镗)的整个过程。
一、孔加工循环的动作孔加工循环指令为模态指令，一旦某个孔加工循环指令有效，在接着所有的位置均采用该孔加工循环指令进行孔加工，直到用G80取消孔加工循环为止。
在孔加工循环指令有效时， XY平面内的运动方式为快速运动(G00)。
孔加工循环一般由以下6个动作组成：1、A→B刀具快速定位到孔加工循环起始点B(X，Y)；2、B→R刀具沿Z方向快速运动到参考平面R；3、R→E孔加工过程(如钻孔、镗孔、攻螺纹等)；4、E点，孔底动作(如进给暂停、主轴停止、主轴准停、刀具偏移等)；5、E→R刀具快速退回到参考平面R；6、R→B刀具快速退回到初始平面B。
二、孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。
1、钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G△△X__ Y__ Z__ R__ F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。
G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。
编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。
其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。
该指令一般用于加工孔深小于5倍直径的孔。
编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a 图bN02 T01 M06; 选用T01号刀具(Φ10钻头)N04 G90 S1000 M03;启动主轴正转1000r／minN06 G00 X0. Y0. Z30. M08;N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30;在(50,30)位置钻孔N14 X10;在(10,30)位置钻孔N16 G80；取消钻孔循环N18 G00 Z30N20 M302、钻孔循环指令G82G82钻孔加工循环指令格式为：G82 G△△X__Y__Z__ R__P__ F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。
FANUC 0i-MB系统,孔加工固定循环指令
FANUC 0i-MB系统的固定循环指令
G73 间歇进给 —— 快速移动高速深孔钻循环
（标准断屑钻（Standard Drill Break Chip）
G74 切削进给停刀→主轴正转切削进给左旋攻丝循环（标准攻丝，左旋攻丝循环）
G76 切削进给主轴定向停止快速移动精镗循环
（标准镗，横向偏置后快退（Standard Bore No Drag）
G80 取消固定循环
G81 切削进给快速移动钻孔循环，钻中心孔循环
（标准钻（Standard Drill）不指定延时时间）
G82 切削进给停刀快速移动钻孔循环，锪镗循环（标准钻，中心钻（Standard Drill）指定延时时间）
G83 间歇进给快速移动深孔钻循环
（标准钻，深孔（Standard Drill Deep）
G84 切削进给停刀→主轴反转切削进给攻丝循环（标准攻丝，右旋攻丝循环）
G85 切削进给切削进给镗孔循环
（标准镗，Feed退（Standard Bore Drag）
G86 切削进给主轴停止快速移动镗孔循环
（标准镗，快退（Standard Bore Drag）
G87 切削进给主轴正转快速移动背镗循环
（标准背镗（Standard Bore Back）
G88 切削进给停刀→主轴停止手动移动镗孔循环（标准镗，手工退刀（Standard Bore Manual））
G89 切削进给停刀切削进给镗孔循环-
（标准镗（Standard Bore））。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FANUC系统（加工中心）的11种孔加工固定循环指令针对fanuc系统加工中心常用的孔加工固定循环指令的整理，当然我们在日常的操作中最常用的也就那么几个，大家可以根据自己的个人习惯辨析加以记忆。
FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。
注（一般在孔循环指令前要加G99或者G98，其中G99是指刀具完成一个指令的孔循环命令或一个动作后，刀具返回至R面，G98为刀具退回至下面点的位置，即安全点位置。
系统默认情况下为G98）1)钻孔循环指令G81 （主要应用在点孔，打中心孔，以及孔口倒角，或者是铰孔时）G81钻孔加工循环指令格式为：G81 G△△ X__ Y__ Z__ R__ F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。
G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。
编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。
其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。
该指令一般用于加工孔深小于5倍直径的孔。
编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a 图bN02 T01 M06; 选用T01号刀具(Φ10钻头)N04 G90 S1000 M03; 启动主轴正转1000r／minN06 G00 X0. Y0. Z30. M08;N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30; 在(50,30)位置钻孔N14 X10; 在(10,30)位置钻孔N16 G80；取消钻孔循环N18 G00 Z30N20 M302)钻孔循环指令G82 （此命令仅比G81多一个P字符，实际应用的不算太多，原理上用在忽孔平孔中。
）G82钻孔加工循环指令格式为：G82 G△△ X__ Y__ Z__ R__ P__ F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。
该指令在孔底加进给暂停动作，即当钻头加工到孔底位置时，刀具不作进给运动，并保持旋转状态，使孔底更光滑。
G82一般用于扩孔和沉头孔加工。
其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头在孔底暂停进给；（5）钻头快速退回到参考平面R或快速退回到初始平面B。
3)高速深孔钻循环指令G73 （又称啄孔循环，与G83相似，两者的区别在于G83是进给一段距离Q后，刀具立即退回至R面或者下刀面，然后再继续循环孔动作，而G73是进给一段距离Q后，刀具的退刀量是由字符d决定的，其中d的值是系统内部设定的）对于孔深大于5倍直径孔的加工由于是深孔加工，不利于排屑，故采用间段进给(分多次进给)，每次进给深度为Q，最后一次进给深度≤Q，退刀量为d(由系统内部设定)，直到孔底为止。
见图b所示。
G73高速深孔钻循环指令格式为：G73 G△△ X__ Y__ Z__ R__ Q__ F__在指令中Q为每次进给深度为Q，其余各参数的意义同G81。
其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工，进给深度为Q；（4）退刀，退刀量为d（5）重复（3）、（4），直至要求的加工深度（6）钻头快速退回到参考平面R或快速退回到初始平面B。
3.1)高速深孔钻循环指令G83G83同样适用于深孔加工中，工厂实际操作中G83比G73更常用到，其原理与G73相似，（请参照G73的功能介绍及与G83的区别）G83高速深孔钻循环指令格式为：G83 G△△ X__ Y__ Z__ R__ Q__ F__在指令中Q为每次进给深度为Q，其余各参数的意义同G81。
其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工，进给深度为Q；（4）退刀，（5）重复（3）、（4），直至要求的加工深度（6）钻头快速退回到参考平面R或快速退回到初始平面B。
4)攻螺纹循环指令G84G84螺纹加工循环指令格式为：G84 G△△ X__ Y__ Z__ R__ F__攻螺纹过程要求主轴转速S与进给速度F成严格的比例关系，因此，编程时要求根据主轴转速计算进给速度，进给速度F=主轴转速×螺纹螺距，其余各参数的意义同G81。
使用G84攻螺纹进给时主轴正转，退出时主轴反转。
与钻孔加工不同的是攻螺纹结束后的返回过程不是快速运动，而是以进给速度反转退出。
该指令执行前，甚至可以不启动主轴，当执行该指令时，数控系统将自动启动主轴正转。
其动作过程如下（1）主轴正转，丝锥快速定位到螺纹加工循环起始点B(X，Y)；（2）丝锥沿Z方向快速运动到参考平面R；（3）攻丝加工；（4）主轴反转，丝锥以进给速度反转退回到参考平面R；（5）当使用G98指令时，丝锥快速退回到初始平面B。
编程实例：对图5-34中的4个孔进行攻螺纹，攻螺纹深度10mm，其数控加工程序为：N02 T01 M06; 选用T02号刀具(Φ10丝锥。
螺距为2mm)N04 G90 S150 M03; 启动主轴正转1000r/minN06 G00 X0. Y0. Z30. M08;N08 G84 G99 X10. Y10. Z-10. R5 F300; 在(10，10)位置攻螺纹，螺纹的深度为10mm，参考平面高度为5mm，螺纹加工循环结束返回参考平面，进给速度F=（主轴转速）150×（螺纹螺距）2=300 N10 X50; 在(50，10)位置攻螺纹(G84为模态指令，直到G80取消为止)N12 Y30; 在(50,30)位置攻螺纹N14 X10; 在(10,30)位置攻螺纹N16 G80；取消攻螺纹循环N18 G00 Z30N20 M305)左旋攻螺纹循环指令G74G74螺纹加工循环指令格式为：G74 G△△ X__ Y__ Z__ R__ F__与G84的区别是：进给时主轴反转，退出时主轴正转。
各参数的意义同G84。
其动作过程如下：（1）主轴反转，丝锥快速定位到螺纹加工循环起始点B(X，Y)；（2）丝锥沿Z方向快速运动到参考平面R；（3）攻丝加工；（4）主轴正转，丝锥以进给速度正转退回到参考平面R；（5）当使用G98指令时，丝锥快速退回到初始平面B。
6)镗孔加工循环指令G85G85镗孔加工循环指令指令格式为：G85 G△△ X__ Y__ Z__ R__ F__各参数的意义同G81。
其动作过程如下：（1）镗刀快速定位到镗孔加工循环起始点B(X，Y)；（2）镗刀沿Z方向快速运动到参考平面R；（3）镗孔加工；（4）镗刀以进给速度退回到参考平面R或初始平面B；7)镗孔加工循环指令G86G86钻孔加工循环指令格式为：G86 G△△ X__ Y__ Z__ R__ F__与G85的区别是：在到达孔底位置后，主轴停止，并快速退出。
各参数的意义同G85。
其动作过程如下：（1）镗刀快速定位到镗孔加工循环起始点B(X，Y)；（2）镗刀沿Z方向快速运动到参考平面R；（3）镗孔加工；（4）主轴停，镗刀快速退回到参考平面R或初始平面B；8)镗孔加工循环指令G89G89镗孔加工循环指令格式为：G89G△△ X__ Y__ Z__ R__ P__ F__与G85的区别是：在到达孔底位置后，进给暂停。
P为暂停时间(ms)，其余参数的意义同G85。
其动作过程如下：（1）镗刀快速定位到镗孔加工循环起始点B(X，Y)；（2）镗刀沿Z方向快速运动到参考平面R；（3）镗孔加工；（4）进给暂停；（5）镗刀以进给速度退回到参考平面R或初始平面B；9)精镗循环指令G76G76镗孔加工循环指令格式为：G76 G△△ X__ Y__ Z__ R__ P__ Q__ F__与G85的区别是：G76在孔底有三个动作：进给暂停、主轴准停(定向停止)、刀具沿刀尖的反向偏移Q 值，然后快速退出。
这样保证刀具不划伤孔的表面。
P为暂停时间(ms)，Q为偏移值，其余各参数的意义同G85。
其动作过程如下：（1）镗刀快速定位到镗孔加工循环起始点B(X，Y)；（2）镗刀沿Z方向快速运动到参考平面R；（3）镗孔加工；（4）进给暂停、主轴准停、刀具沿刀尖的反向偏移；（5）镗刀快速退出到参考平面R或初始平面B；10)背镗循环指令G87G87背镗加工循环指令指令格式为：G87 G△△ X__ Y__ Z__ R__ Q__ F__各参数的意义同G76。
其动作过程如下：（1）镗刀快速定位到镗孔加工循环起始点B(X，Y)；（2）主轴准停、刀具沿刀尖的反方向偏移；（3）快速运动到孔底位置；（4）刀尖正方向偏移回加工位置，主轴正转；（5）刀具向上进给，到参考平面R；（6）主轴准停，刀具沿刀尖的反方向偏移Q值；（7）镗刀快速退出到初始平面B；（8）沿刀尖正方向偏移；11)取消孔加工循环指令G80。
