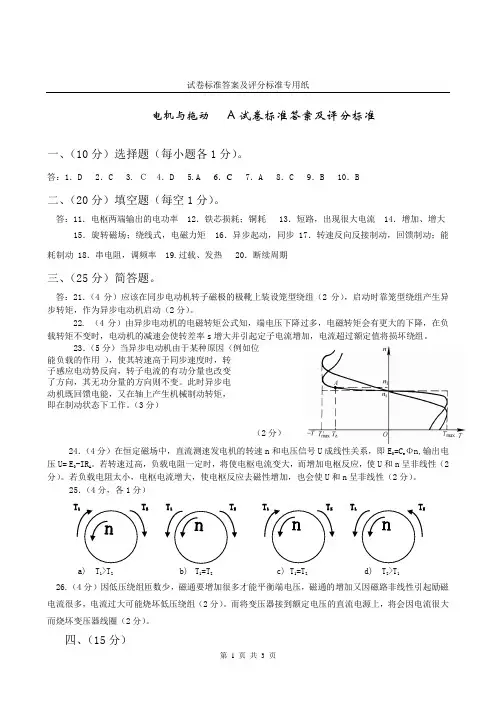

电机与拖动答案(A卷)
电机与拖动A试卷标准答案及评分标准一、（10分）选择题（每小题各1分）。
答：1．D 2．C 3. Ｃ 4．D 5.A 6．C 7．A 8．C 9．B 10．B二、（20分）填空题（每空1分）。
答：11．电枢两端输出的电功率 12．铁芯损耗；铜耗 13．短路，出现很大电流 14．增加、增大15．旋转磁场；绕线式，电磁力矩 16．异步起动，同步 17．转速反向反接制动，回馈制动；能耗制动 18．串电阻，调频率 19.过载、发热 20．断续周期三、（25分）简答题。
答：21．（4分）应该在同步电动机转子磁极的极靴上装设笼型绕组（2分），启动时靠笼型绕组产生异步转矩，作为异步电动机启动（2分）。
22. （4分）由异步电动机的电磁转矩公式知，端电压下降过多，电磁转矩会有更大的下降，在负载转矩不变时，电动机的减速会使转差率s增大并引起定子电流增加，电流超过额定值将损坏绕组。
23．（5分）当异步电动机由于某种原因（例如位能负载的作用），使其转速高于同步速度时，转子感应电动势反向，转子电流的有功分量也改变了方向，其无功分量的方向则不变。
此时异步电动机既回馈电能，又在轴上产生机械制动转矩，即在制动状态下工作。
（3分）（2分）24．（4分）在恒定磁场中，直流测速发电机的转速n和电压信号U成线性关系，即E0=C eΦn,输出电压U= E0-IR A。
若转速过高，负载电阻一定时，将使电枢电流变大，而增加电枢反应，使U和n呈非线性（2分）。
若负载电阻太小，电枢电流增大，使电枢反应去磁性增加，也会使U和n呈非线性（2分）。
25．（4分，各1分）T1T Z T1T Z T1T Z T1 Ta) T1>T Z b) T1=T Z c) T1=T Z d) T Z>T126.（4分）因低压绕组匝数少，磁通要增加很多才能平衡端电压，磁通的增加又因磁路非线性引起励磁电流很多，电流过大可能烧坏低压绕组（2分）。
而将变压器接到额定电压的直流电源上，将会因电流很大而烧坏变压器线圈（2分）。
《电机与拖动》考试试题与答案
《电机与拖动》考试试题与答案一、选择题（每题2分，共20分）1、下列哪一种类型的电机是直流电机？（A）同步电机（B）异步电机（C）伺服电机（D）步进电机答案：（C）伺服电机解释：伺服电机是一种将电信号转化为机械运动的装置，其中直流伺服电机是最常见的一种。
同步电机和异步电机是交流电机，而步进电机则是一种特殊类型的伺服电机。
2、在电动机的转速和转向一定的情况下，下列哪种方法可以改变电动机的转矩？（A）改变电源频率（B）改变电源电压（C）改变负载大小（D）改变电动机的极数答案：（B）改变电源电压解释：电动机的转矩与电源电压的平方成正比，因此改变电源电压可以改变电动机的转矩。
改变电源频率、负载大小或电动机的极数都会影响电动机的转速和转向，但不会改变电动机的转矩。
3、下列哪一种控制方式常用于直流电动机的调速？（A）开环控制（B）闭环控制（C）PWM控制（D）V/F控制答案：（B）闭环控制解释：直流电动机的调速需要精确控制电机的转速和转向，闭环控制可以实时监测电机的转速和转向，并根据需要对其进行调整，因此常用于直流电动机的调速。
开环控制常用于对系统稳定性要求不高的情况。
PWM控制常用于交流电动机的调速，而V/F控制常用于变压器的控制。
二、填空题（每空2分，共30分）1、直流电动机主要由______、______、______和______等部分组成。
答案：定子、转子、换向器、电刷2、电动机根据使用电源的不同可以分为______和______两大类。
答案：交流电动机、直流电动机3、交流电动机的转速与电源频率的______次方成正比。
答案：24、伺服电机分为______和______两种类型。
其中，______主要用于位置控制，而______主要用于速度控制。
答案：直流伺服电机、交流伺服电机、直流伺服电机、交流伺服电机三、计算题（每题10分，共20分）1、一台直流电动机的额定功率为10kW，额定电压为220V，额定转速为1500r/min。
电机与拖动试卷A及参考答案
电机与拖动试卷A 及参考答案一、填空题（每小题 1 分，共 30 分）1．在变压器的一次和（二次）绕组之间只有（磁）的耦合，却没有（电）的联系。
2．单相变压器的额定容量为S N =（N N I U 11）=（N N I U 22 ）。
3．变压器一次绕组的匝数N 1与二次绕组匝数N 2之比称为变压器的变压比K ，即，K=（21N N）＝ (NN U U 21 ) = (NN I I 12)。
4．当12N N >时，则12U U >，为（ 升 ）变压器，若12N N <，则12U U <，为（ 降 ）变压器。
5．变压器一次绕组电流的大小取决于二次绕组上的（ 电流 ）大小，即（ 负载 ）大小。
6．反接制动时，使旋转磁场反向转动与电动机的转动方向（ 相反 ）。
7．三相异步电动机是利用定子绕组中三相交流电产生的（ 旋转磁场 ）与转子绕组内的（ 转子电流的有功分量 ）相互作用而旋转的。
8．当旋转磁场具有P 对磁极时，旋转磁场的转速为（ Pf 160 ）。
9．转速差与同步转速的比值称为（ 转差率 ）。
10．异步电动机中的定子绕组相当于变压器的（ 一次绕组 ）。
11．当Ｔem ＞ＴL 时，Δn/Δt ＞0 ，电力拖动系统处于（加速运行）状态； 当Ｔem ＜ＴL 时，Δn/Δt ＜0 ，电力拖动系统处于（减速运行）状态。
12．凡用于1200V 及以下的交流或1500V 及以下的直流电路中，起通断保护，控制作用的电器叫（ 低压电器 ）。
13．变压器的作用是变（ 电压 ） 、变（ 电流 ）、变（ 阻抗 ）。
14．在三相异步电动机的定子中布置有相隔（120°）电角度的对称三相绕组。
15. 直流电动机有两种常用起动方法（电枢回路串电阻起动）（降压起动）。
16．交流测速发电机的输出电压和频率与转速关系为：交流测速发电机的输出电压U 2与（转速n ）成正比，输出频率f 2等于（励磁电源频率f 1）；转向改变时，输出电压的相位变化（180°）电角度。
《电机与电力拖动》期末考查试卷A卷及答案
《电机与电力拖动》期末考查试卷 A 卷适用班级：一、单项选择题（共10小题，每小题3分，共30分） 电力拖动系统稳定运行的充分必要条件是在L em T T =处，满足……………………………………………………………………………（ ） A 、em L dT dT dn dn =B 、em L dT dT dn dn >C 、em L dT dT dn dn <D 、em L dT dTdn dn≠ 2、换向器在直流电动机中所起的作用是…………………………………（ ） A 、改善电机的换向B 、将电刷两端的直流电转换成绕组内的交流电C 、将绕组内的交流电转换成电刷两端的直流电D 、作为电枢电路的引入、引出装置3、三相异步电动机的变极调速采用改变定子绕组接线方式来实现，若将定子绕组由“顺串”改接成“反并”，则改接后电机的极对数和正常运行时转速分别变为原来的………………………………………………………………………（ ） A 、1/2倍 2倍 B 、2倍 2倍 C 、1/2倍 1/2倍 D 、2倍 1/2倍4、对直流电动机而言，电枢电动势具有………………………………………（ ） A 、电源电动势性质 B 、反电动势性质 C 、电源电势和反电势双重性质 D 、不确定5、直流电动机调压调速属于（ ）调速。
A ．恒转矩B ．恒功率C ．电气无级D ．电气有级 6、交流变频调速属于（ ）调速。
A ．恒转矩B ．恒功率C ．电气无级D ．电气有级7、下列哪种情况下三相异步电动机将工作在能耗制动状态………………（ ） A 、只串入很大的制动电阻zd RB 、将电源的两相对调，同时串入制动电阻zd RC 、将交流电源切除，接入直流电源，同时串入制动电阻zd RD 、将交流电源切除，同时串入制动电阻zd R8、若某他励直流电机运行时有 ，则该电机工作在…（ ） A 、电动状态 B 、电源反接制动状态 C 、能耗制动状态 D 、倒拉反接制动状态9、区分直流电动机运行在电动状态还是制动状态的主要依据是…………（ ） A 、电磁转矩与转速的方向是否相同 B 、产生的磁场是静止还是旋转 C 、感应电动势和电源电压的大小 D 、转子的转速与磁场的转速是否相同 10、三相异步电动机正常运行时，若电源电压不变，负载突然增加，则三相异步电动机的铜耗p Cu 和铁耗p Fe 将………………………………………… （ ） A 、前者增大，后者增大 B 、前者增大，后者减少 C 、前者增大，后者不变 D 、前者不变，后者增大二、填空题（每空2分，共20分）1、直流电机的电枢导体中流过的电流是 性质，从电刷流出的电流是 性质。
电力拖动A卷(答案_评分标准)参考资料
2010-2011学年第一学期期末考试电力拖动试卷（A卷）姓名：学号：班级：一不变时，他励直流电动机的调速方法有降压调速、电枢回路串电阻调速和弱磁调速三种1、当电流Ia方法。
2、他励直流电动机的制动方法有能耗制动、反接制动和回馈制动。
3、直流发电机电磁转矩的方向和电枢旋转方向_相反_，直流电动机电磁转矩的方向和电枢旋转方向_相同_。
4、直流发电机的励磁方式有：他励、并励、串励和复励。
5、直流无刷电动机主要由电动机本体、转子位置传感器和电子开关电器三部分组成。
6、电力变压器主要由铁心、绕组、绝缘套管、油箱及附件等部分组成。
7、变压器并联运行时，各台变压器的容量和结构可以不同，为了达到理想并联情况，必须满足条件：1、各变压器的额定电压与电压比相等，2、各变压器的连接组标号相同，3、各变压器的短路阻抗标幺值相等，短路阻抗角相同；8、三相异步电动机定子绕组接法为三角形，才有可能采用Y-△起动。
9、绕线型异步电动机转子串入适当的电阻，会使起动电流减小，起动转矩增大。
10、一台空载运行的三相异步电动机，当略微降低电源频率而保持电源电压大小不变时，电动机转速下降。
11、三相笼型异步电动机减压起动时，常用的减压起动方法有：定子串电阻或串电抗减压起动、串自耦变压器减压起动、Y/△减压起动。
二选择题（共15分）1、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是： A（A）串电阻的人为特性；（B）降压的人为特性；（C）弱磁的人为特性。
2、已知一三相异步电机，定子槽数为24，磁极数为4，则槽距角α为 A 。
A．60°；B．20°；C．30°；D．40°3、同步电机的转子类型有 B 。
A ．隐极式和凸极式；B ．鼠笼式和绕线式；C ．隐极式和鼠笼式4、他励直流电动机的固有机械特性是 C 。
A ． 双曲线；B ．抛物线；C ．一条直线；D ． 圆弧线。
10级电机与拖动复习题答案
电机与拖动基础复习题第一章直流电机一、单项选择题1.直流电动机的电刷的功用是(B)。
a.清除污垢b.引入直流电压、电流c.引出直流电压、电流d.引出交流电压2.发电机的用途是将(A)转换为(B)，电动机的用途是将(B)转换为(A)。
a.机械能b.电能3.直流电动机的机械特性是指电动机(C)与(E)的关系。
a.转差率Sb.主磁通φc.电机转速nd.电枢电流Iae.电磁转矩Tem4.直流电动机的铁损是指电枢铁心的(D)损耗和(C)损耗。
a.电枢绕组b.摩擦损耗c.涡流d.磁滞e.电压损耗f.杂散损耗5.直流发电机的理论基础是(C)定律。
a.基尔霍夫b.全电流c.电磁感应d.欧姆6.直流电机作发电机运行时才(C )a. E a<U，T em与n方向相反b. E a<U，T em与n方向相同c. E a>U，T em与n方向相反d. E a>U，T em与n方向相同7. 直流电机由主磁通感应的电动势存在于( B )a. 励磁绕组b. 电枢绕组c. 换向极绕组d. 励磁绕组和换向极绕组8．要改变并励直流电动机的转向，可以(C)a．增大励磁b．改变电源极性c．改接励磁绕组与电枢的联接d．减小励磁9.直流并励电动机起动时，起动电阻应置于( C)a.零位置b.中间位置c.最大位置d.任意位置10.直流电动机的额定功率是指直流电动机在额定运行时，其轴上(B)a.输入的机械功率b.输出的机械功率c.输入的电磁功率d.输出的电磁功率11.直流发电机电枢导体中的电流是(C)a.直流b.脉动直流c.交流d.无法确定12．并励直流发电机是指：(A)a. 励磁绕组和电枢绕组并联b.励磁绕组和换向极绕组并联c.换向极绕组和电枢绕组并联d.励磁绕组和起动电阻并联13. 和交流电机相比，直流电机的优点是：(B)：a.直流电机的结构比交流电机简单b.直流电机便于调速c.直流电机维护比交流电机简单d.直流电机的输出功率比交流电机大14．直流发电机的电刷装置的作用是(C)a. 将励磁电源引出励磁绕组b.将励磁电源送入电枢绕组c. 整流并将电枢绕组的感应电势引出d.以上均不对 16．直流发电机的工作原理基于(B )a.基尔霍夫定律b.电磁感应定律c.电磁力定律d.欧姆定律 17.左手定则用于判定(C )a.正在做切割磁力线运动的导体产生感应电势的方向b. 通电线圈的磁力线方向c. 处在磁场中的载流导体受力方向d.以上三点都不是 二、判断题1.直流电动机的换向极的作用是为了改变电动机的旋转方向.(X )2.直流发电机和交流发电机都是将机械能转换为电能的装置.( √ )3.直流电动机机械特性的斜率与电枢电阻成正比，电枢电阻大，其机械特性的斜率也大，机械特性就软。
电机及拖动基础_试卷和答案
《电机与电力拖动基础》试卷一一、填空题（每空1分，共20分）1、他励直流电动机的机械特性是指在电动机处于稳态运行的条件下转速和电磁转矩的关系。
2、直流电动机的起动方法有：电枢回路串电阻和降压起动。
3、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于输入电压的大小，而与磁路的基本无关，其主磁通与励磁电流成正比关系。
4、变压器带负载运行时，若负载增大，其铁损耗将不变，铜损耗增大（忽略漏磁阻抗压降的影响）。
5、当变压器负载（φ2>0˚）一定，电源电压下降，则空载电流I0减小，铁损耗P Fe减小。
6、采用短矩绕组绕组和分布绕组绕组可以有效的削弱谐波分量，同时使基波分量减小（增大和减小）。
7、当s在 0~1 范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为驱动性质；在小于1 的范围内运行于发电机状态，此时电磁转矩性质为制动性质。
8、三相异步电动机根据转子不同可分为笼型和绕线两类。
根据磁滞回线剩磁的大小，铁磁材料分为硬磁材料和软磁材料。
3. 电力拖动系统是由电动机拖动机械机构工作的系统。
4. 直流电动机的励磁方式包括他励、并励、串励和复励，其中他励直流电动机更适合于电动机控制的场合。
5. 电机绕组有两种形式，分别为叠绕组和波绕组。
使用于高电压的为波绕组，使用于大电流的为叠绕组。
6. 直流电机电枢磁场对空载主磁场的影响称为电枢反应。
7. 直流电机在主磁极之间常安装换向极改善换向。
换向极的位置恰好也是几何中性线的位置。
8. 从机械特性上看，第一象限为电动机的正向电动状态，第四象限为电机的反向制动状态。
9. 他励直流电动机的机械特性为硬特性，串励直流电动机的机械特性为软特性。
（硬、软）10.励磁绕组断线的他励直流电动机，空载起动时，将出现飞车 10.励磁绕组断线的他励直流电动机，空载起动时，将出现飞车情况。
情况。
11.一台三相变压器的变比为相电压之比。
12.额定电压为440V/110V的单相变压器，高压边漏电抗16Ω，折合到二次侧后大小为1Ω。
电机原理及拖动基础课后习题答案矿大
02
习题二解析
分析直流电机的工作原理和调速方 法。答案详见教材。
习题四解析
阐述步进电机的工作原理和应用领 域。答案详见教材。
04
THANKS
感谢观看
电机原理及拖动基础 课后习题答案
目录
• 电机原理概述 • 直流电机原理及习题答案 • 交流电机原理及习题答案 • 变压器原理及习题答案 • 电机拖动基础及习题答案
01
电机原理概述
电机的种类和用途
直流电机
用于电力机车、无轨电车、船 舶、发电机组等。
交流电机
用于工业自动化、家用电器、 泵和风机等。
3
直流电机制动和反转的应用场景
在工业自动化、交通运输、家用电器等领域广泛 应用。
习题答案解析
习题一解析
考察直流电机的基本原理，重点掌握直流电机的 工作原理和结构组成。
习题二解析
考察直流电机的启动和调速，重点掌握启动和调 速的方法及其应用。
习题三解析
考察直流电机的制动和反转，重点掌握制动和反 转的方法及其应用。
伺服电机
由定子和转子组成，通过控制 输入电压或电流来控制输出转
速和转矩。
电机的性能指标
电压
电机的输入电压，影响电机的输出转矩和转 速。
功率
电机的输入功率，反映电机的能量转换效率。
电流
电机的输入电流，影响电机的输出转矩和转 速。
转速
电机的旋转速度，反映电机的转动性能。
02
直流电机原理及习题答案
直流电机的基本原理
交流电机的反转
改变电源相序或改变电机接线，可以实现电机的正反转运行，满足生产工艺的 不同需求。
习题答案解析
习题一解析
主要考察交流电机的基本原理，包括工作原理、分类和额定参数 等。
《电机与拖动》考试试题与答案..
直流电机部分一．填空题1.直流电机电枢绕组元件流过的电流是___________电流,流过正负电刷的电流是_________电流，直流发电机中电枢绕组产生的电磁转矩是_____ __性质的转矩,直流电动机电枢绕组电势的方向与电枢电流的方向__________。
2.直流电机的____________损耗等于___________损耗时效率最高。
3.他励直流发电机的外特性下降的原因有___________和__________，与之相比并励直流发电机的外特性，并励直流发电机电压变化率他励直流发电机。
4.并励直流发电机自励建压的条件有三个,它们是____ ___,________ __和_____________。
5. 一台并励直流电机Ea＞U时运行于_____ ____状态，此时电机I、Ia和If 之间的关系_____________， Ea＜U时运行在_____ ___状态，电机I、Ia和I之间的关系_____________。
f6. 直流电机空载时气隙磁密分布波形为___________波,电枢磁势分布的波形为___________波,电枢磁场空间分布波形为____________波。
7. 直流电机的电枢反应是，电刷放在几何中性线上，磁路处于饱和状态时,电枢反应的影响为(1)_________ _(2)__________。
8.按负载转矩的大小随转速变化的规律分类,负载可以分为_________,__________和________三类；位能性负载的机械特性位于____ _象限,反抗性负载的机械特性位于_________象限。
9.他励直流电动机恒转矩调速的方法有___________________,恒功率调速方法有________________。
10.他励直流电动机的励磁和负载转矩不变时,如降低电枢电压,则稳定后电枢电流将_________,电磁转矩将_________,转速将__________。
电机原理及拖动基础课后习题答案(矿大版)
电机与拖动
1-6：一交流铁心线圈接电压100V，频率50Hz电源，其 I1=0.5A，cosφ1=0.07，将铁心抽出，则变为I2=10A， cosφ2=0.5，计算其等效电路各参数并画该铁心线圈相量图。
解： (1)
100 Z1 200 0.5 r 1 Z 1 cos 1 200 0.07 14; x 1 Z 1 sin 1 199.5;
100 10 10 r 2 Z 2 cos 1 10 0.5 5; x 2 Z 2 sin 1 8.66; Z2
(2)
电机与拖动
1-7：若1-6中漏磁可忽略，且铁心磁通Φ=0.0022sin314tWb， 计算线圈每匝感应电势？要获得36V的电压电源，铁心应绕 一个多少匝的线圈？ 解：每匝电势为：
电机与拖动
《电机与拖动基础》 习题答案分析
上下
电机与拖动
第一章 磁路习题
1-5 ：一直流铁心，磁路面积A=20cm² ，磁路平均长l=30cm。 (1) 若要产生磁通Φ=0.002Wb，则磁动势应为？ (2) 如铁心上开0.1cm长的空气隙，忽略漏磁和边缘效应，问线圈 应增加到多少安匝才能保持铁心磁通不变？ (铸铁中B=1T,H=98A/cm)
Pem 额定电磁转矩： Tem 9.55 1700 Nm n P2 1592 Nm 额定输出转矩： T 2 9.55 n UN UN nN 778rpm (3) 电机的理想空载转速： n0 Ce N EaN
电机与拖动
4-8 并励直流机,PN=17kW，UN=220V，IN=90A， nN=1500r/min，IfN=2.135A,pmec+pFe=215W,ps=0.5%PN，求： (1) Ra。(2) Tem。(3) ηN。(4) 空载转速。
电机及拖动基础A卷答案
电机及拖动基础A 卷答案一、名词解释（每题3分）1.额定功率。
指在规定的工作条件下，长期运行时的允许的输出功率。
2.额定电流。
是直流电机正常工作时输出或输入的最大电流值。
3.单轴电力拖动系统。
是指电动机输出轴直接拖动生产机械运转的系统。
4.变压器。
是一种静止的电气设备，它利用电磁感应原理，根据需要可以将一种交流电压和电流等级转变成同频率的另一种电压和电流等级。
5.步进电动是一种将脉冲信号变换成相应的角位移(或线位移)的电磁装置二、简答题(每题5分)1.电力拖动系统稳定运行的充分必要条件是什么?答：在一个电力拖动系统中（忽略T0）,当T=T Ldn dT dn dT L //<且满足时，则系统保持稳定运行。
2.三相异步电动机的工作原理答:三相异步电动机的工作原理有两点：第一是气隙中有旋转磁场存在，它的形成由三相对称交流电流通入三相对称定子绕组产生的，其空间分布是正弦波，波幅的大小为3F m /2恒定不变.第二是转子绕组中有感应电流存在。
3.简述三相电动机的结构。
答：三相电动机主要有定子和转子构成定子包括定子铁心、定子绕组和机座等转子包括转子铁心、转子绕轴、转子绕组4.三相同步电动机的基本工作原理。
答:在定子绕组中通入三相交流电流而建立旋转磁场，由一定的方法起动后，转子励磁绕组 通以直流电流建立固定磁极，根据异性磁极相吸原理，由旋转磁场带动转子磁极同步旋转。
5.同步电动机的主要优点答：第一，转数恒定，在负载允许的范围内变化，电动机的稳定转速始终保持同步。
第二，功率因数可调。
不但本身具有良好的功率因数，而且过励状态时还可以改善电网的功率因数。
三、计算机（每小题10分）1.一台直流发电机，%85min,/2850,230,10N N N N r n v kw u p η===。
求额定电流和额定负载时的输入功率。
（10分）解：11760W W 0.851010P P A 48.43A 2301010U P I 3N N13N N N =⨯===⨯==η2.一台直流电动机，%83min,/1500,220,17N N N N r n v kw u p η===。
电机及拖动试题一及答案
电机及拖动试题⼀及答案电机及拖动试题(⼀)⼀、单项选择题1、在直流电机的公式E a=C eΦn以及T e=C TΦI a中，Φ指的是( )A、每极合成磁通量B、所有磁极总磁通量C、主磁通每极磁通量D、每对极合成磁通量2、造成他励直流电动机固有机械特性是⼀条略微下垂的直线原因是（）A、负载转矩B、电源电压C、⽓隙磁通D、电枢电阻降压3、⼀台50Hz三相感应电动机的转速n=720r/min,则该电机的极数以及同步转速为（）A、4极，1500r/minB、6极，1000r/minC、8极，750r/minD、10极，600r/min4、⼀台50Hz三相感应电动机的拖动额定恒转矩负载运⾏时，若电源电压下降10%，则此时电动机的电磁转矩T a为（）A、T aNB、0.81T aNC、0.9T aND、＞T aN5、在三相感应电动机等效电路中，其中附加电阻（1-s)/(sR2＇)上所消耗的电功率等于（）A、输出功率P2B、输⼊功率P1C、电磁功率P mD、总机械功率PΩ6、⼀台绕线式感应电动机，在恒定负载下，以转差率s运⾏，当转⼦边串⼊电阻R=2R2＇（R已折算到定⼦边0,测得转差率将为（）A、等于原先的转差率s B 、三倍等于原先的转差率sC、两倍等于原先的转差率sD、⽆法确定7、如果有⼀台三相感应电动机运⾏在转差率s=0.25的⼯况下，此时通过⽓隙传递的功率有（）A、25%的转⼦铜耗B、75%是转⼦铜耗C、75%是输出功率D、全机械功率8、三相感应电动机与电磁转矩的⼤⼩成正⽐的是（）A、电磁功率B、输出功率C、输⼊功率D、全机械功率9、电机⽓隙应取尽可能⼩的主要⽬的是（）A、减⼩附加损B、提⾼功率因素C、减⼩电机体积D、提⾼运⾏可靠性10、不能作为降低⿏笼型异步电动机堵转电流的⽅法是（）A、降低电源电压B、定⼦边串接电抗C、定⼦绕组接法D、绝缘等级11、绕线式异步电动机转⼦串电阻调速的机械特性所具有的特点是（）A、串接电阻越⼤，堵转转矩越⼩B、最⼤转矩提⾼C、转差率与转⼦总电阻成正⽐D、串接电阻越⼤，堵转转矩越⼩12、已知⼀台直流电动机的额定数据如下：额定功率P N=160KW，额定电压U N=220V，额定效率ηN=90%，额定转速ηN=1500r/min，则该电机的额定电流为（）A、0.539安B、0.08安C、727安D、808安13、⼀台他励直流电动机的额定功率P N=20KW，额定电压U N=220v,额定电流I N=78.8A，额定转速ηN=1500r/min，电枢回路总电阻R a=0.2Ω，则该电动机的理想空载转速为（）14、他励直流电动机电枢回路串电阻后，其理想空载转速具有特点为（）A、不变B、增⼤C、减⼩D、为015、直流电动机中电枢电阻调速⽅法的调速范围只能在（）A、零以上B、零与基速之间C、基速以上D、基速以下16、⼀台串励直流电动机在某⼀负载转矩时，电流I=40A，转速n=1000r/min，电枢电阻R f=0.08Ω，线路电压为110v，不计磁场的饱和效应。
《电机拖动控制与维修》(A卷)及答案
期末考试试卷（A 卷）及答案专业班级 学号 姓名 成绩一、填空题（每空1分，共30分）1、变压器是根据 电磁感应 的原理，将 某一等级的交流电压和电流 转换成 同频率的另一等级电压和电流 的设备。
2、自耦变压器的结构特点是 一二次绕组共用一个绕组 ，因此自耦变压器一、二次绕组之间既有 磁的联系 又有 电的直接联系 。
3、三相异步电动机是利用 定子三相对称绕组 中通以 三相对称交流电 所产生的 旋转磁场 与转子绕组内的感应电流相互作用而旋转的。
4、三相笼型异步电动机减压启动常用的方法有： 定子串电阻或电抗减压启动 、 自耦变压器减压启动 、和 星形——三角形减压启动 。
5、三相异步电动机电气制动有 反接制动 、 能耗制动 及 回馈制动 三种方法。
6、三相异步电动机的转速公式为： n=(1-s)n 1=(1-s) ，由此可知三相异步电动机的调速方法有 变频调速 、变极调速、 变转差率调速 。
7、直流电机按励磁绕组与电枢绕组连接方式（即励磁方式）的不同可分为他励直流电机、并励直流电机、串励直流电机与复励直流电机等四种。
8、直流电动机常用的调速方法有三种，即：电枢回路串电阻调速、 降压调速 和 减弱磁通调速 。
9、接触器由 电磁机构 、 触头系统 、 灭弧装置 、释放弹簧、触头弹簧、触头压力弹簧、支架及底座等组成。
10、热继电器是利用电流流过 发热元件 产生热量来使检测元件受热弯曲，进而 推动机构动作的一种保护电器。
二、单选题（每题2分，共20分）1．变压器是在一个闭合的铁心磁路中套上两个独立的、绝缘的绕组，通常在一个绕组上接交流电源，另一个绕组上接负载。
接交流电源的绕组被称为（ A ）。
A ．一次绕组B ．二次绕组C ．高压绕组D ．低压绕组2． 三相异步电动机能耗制动是将正在运转的电动机从交流电源上切除后，（B ）。
A ．在定子绕组中串入电阻B ．在定子绕组中通入直流电流C ．重新接入反相序电源D ．以上说法都不正确3． 用来表明电机、电器实际位置的图是（ D ）。
电机原理与拖动(矿大考试题)1
一、教材4-7 1), 2), 3）求调速后的效率。
二、一台直流并励电动机的数据为：额定功率P N=2.5KW，额定电压U N=220V，额定电枢电流I aN=13.7A、额定转速n N=500 r/min、电枢电路总电阻(包括电刷压降) R a=1.4Ω，并励绕组电阻R f=134Ω。
负载力矩为额定力矩，不考虑电枢反应情况变化对电枢磁通的影响，求：(1)在电枢回路串入0.6Ω电阻后的转速、电枢电流、电磁功率、电枢铜耗、轴上输出转矩、电磁转矩和电机效率。
(2)假定磁路不饱和，在励磁回路串入24Ω磁场调节电阻后的转速。
(3)将电源电压降到180V后的转速。
三、教材8-23 1）定量画出电机的机械特性 2）当负载转矩为额定转矩的80%，电机以100转/分低速下放重物时，转子回路每相应串入多大电阻？3）负载转矩是额定的85%，电机以80转/分低速下放重物时，转子回路每相应串入多大电阻？四、三相绕线异步机，P N =11KW,U N =380V,I N =30.8A, I2N =46.7A,n N =715rpm; m =2.9.求1)高速下放0.8T N重物时的自然转速n？串入3r2的附加电阻后的转速？2）将额定重物以150rpm下放，需多大的附加电阻？五、一台三相变压器，额定容量S N =6KVA, U1N/U2N=380/110V, Y,y 连接。
短路阻抗Z k=0.85+j1.13Ω, 负载阻抗Z l=2.4+j1.8Ω，Y连接。
（忽略变压器的励磁电流）试求:1）变压器高、低压侧额定线电流和相电流；2）变压器高压侧加额定电压，带以上负载时，变压器输入电流和副方的线、相电压；3)变压器此时的输入、输出功率和效率；4)画出该变压器此时的等效电路和相量图。
1六、设有一台1800kV A、10000/400V，Y，yn连接的三相芯式变压器。
短路电压u k = 4.5%。
当有额定电流时的短路铜耗p k = 22000W。
《电机拖动与控制》考试试卷(5卷)
编号:D174适用专业（层次）：自动化（通用）使用学期：通用山东科技大学200 —200 学年第学期《电机拖动与控制》考试试卷（D卷）班级姓名学号一、选择题（每题1分，共10分）１、一台电动机有四个电刷，则可能是：（）Ａ、他励直流电动机Ｂ、三相同步电动机Ｃ、绕线转子异步电动机２、三相同步电动机起动方法有：（）Ａ、电容分相起动Ｂ、低频起动Ｃ、异步起动３、直流电动机改善换相的方法有：（）Ａ、安装补偿绕组Ｂ、安装换相极Ｃ、安装阻尼绕组４、常用于过载保护的电器有：（）Ａ、电压继电器Ｂ、热继电器Ｃ、时间继电器５、工频条件下工作的普通异步电动机额定运行时其转子频率的合理值为：（）Ａ、５０Ｈz Ｂ、200Ｈz Ｃ、２Ｈz６、三相笼型异步电动机可以采用下列方法起动。
（）Ａ、转子串电阻Ｂ、转子串频敏变阻器Ｃ、自耦变压器降压７、交流伺服电动机克服自转的措施是：（）Ａ、采用空心杯转子Ｂ、增大转子电阻Ｃ、控制绕组与励磁绕组轴线相差９０度电角８、控制式自整角机的接受机输出信号为：（）Ａ、电压Ｂ、转角Ｃ、转速９、步进电动机三相六拍通电方式下，三相定子绕组通电顺序为（）。
Ａ、A-B-C-A-B-C-……Ｂ、AB-BC-CA-……Ｃ、A-AB-B-BC-C-CA-……１０、电力拖动系统用的电动机在满足机械要求的前提下，应优先选用（）。
Ａ、直流他励电动机Ｂ、三相同步电动机Ｃ、三相笼型异步电动机二、简答题（每题2分，共20分）１、直流电动机换相器的作用是什么？２、直流电动机在电动和制动状态下，电枢电流与电枢电动势方向关系有何不同？３、为什么直流他励电动机一般不允许直接起动？４、继电器与接触器的主要区别是什么？５、什么是零压保护保护？６、交流电动机旋转磁场的转速是哪些因素决定的？７、三相笼型异步电动机的起动方法有哪几种？８、三相绕线式转子异步电动机转子串频敏变阻器起动的原理是什么？９、如何从转差率的判断异步电动机的工作状态？１０、三相异步电动机的额定转差率一般为何值？三、作图题（共10分）1.直流他励电动机固有的和电枢串电阻后的机械特性曲线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国矿业大学(北京)
《电机与拖动》试卷（A 卷）
得分：
一、 填空（每空2分，共30分）
1．反抗性恒转矩负载的转矩与转速方向（ ），机械特性位于坐标系的（ ）象限。
2．极数为2P 的直流电机，电枢绕组联结方式的不同可分为单波绕组、单叠绕组、复波绕组、复叠绕组、混合绕组等，其中单叠绕组的并联支路对数为（ ），其电刷对数为（ ）。
3．某定子槽数为Z 的三相交流电机，其单层电枢绕组的节距为y 、极对数为P ，则其槽距角α为（ ）、线圈总数为（ ），产生的感应电势的的基波短距系数为（ ），基波绕组系数为（ ），5次谐波的短距系数为（ ）。
4．三相交流异步电动机处于电磁制动状态时，其转差率s 范围为（ ）, 当其工作于发电状态时，s 范围为（ ）。
5．一台三相电力变压器的额定电压为V U U N N 630/10000/21=，其绕组为∆/Y 接法，则变压器的变比为（ ）。
6．定子绕组采用Y 接的一台三相鼠笼式异步电动机，若采用变极调速方法进行调速，则调速前后：1Y n =（ ）1YY n ，mY T =（ ）mYY T ，mY S =（ ）mYY S 。
二、 某6极他励直流电动机，其电枢绕组采用单波方式，电枢总导体数为398，
每极气隙磁通为 20.710Wb -⨯，其额定功率为 7kW ，额定电压为220V ，空载损耗为500W ，额定转速为1500/min r 。
忽略附加损耗，计算额定运行时电动机的电枢感应电动势、电枢电流 、铜损耗、输入功率、2N T 、0T 、N T 以及M P 。
（16分）
三、 某他励直流电动机的额定数据为：17N P kW = ，220N U V = ，90N I A =，
1500/min N n r = ，电枢回路总电阻0.147Ra =Ω，拖动额定大小的恒转矩负
载运行，忽略空载转矩O T ，采用降压起动，要求起动转矩2S N T T =时，计算电压应降至多少及起动电流和起动转矩。
（12分）
四、 画出变压器的“T ”型等值电路及其感性负载时的相量图，并分析短路实验
时三相变压器的功率关系。
（12分）
五、 已知定子绕组Y 接三相异步电动机，其额定电压为380V ，额定转速为
1425/min N n r =。
额定运行时，电源频率为50Z H ，定子绕组铜损耗为590W ，铁损耗为310W ，转子绕组铜损耗为 320W ，电磁功率为5.9kW ，机
械损耗为70W ，附加损耗为10W 。
计算该电动机在额定运行时的电磁转距、空载转距和输出转距、机械功率、效率、转差率、2f 以及电动机的额定功率和极数 。
（18分）
六、 一台定子绕组Y 接的三相绕线式异步电动机，额定功率为36kW ，额定电压
为380V ，额定转速为1425/min r ，转子回路2r 为0.05Ω，其λ为2.5， T k 为
2.2 ，I k 为5.5 ，电源频率为50Z H ，电动机拖动某起重机拖动19
3.N m 的重
物，忽略空载损耗，提升和下放时电动机均工作于转子回路串电阻的特性上，提升时转速为A n ，此时转子回路串入的电阻为0.15Ω，下放时转速为
B n ，并且0.2B A n n =，求A n 、B n 和下放时转子回路每相应串入的电阻值。
（12分）。
