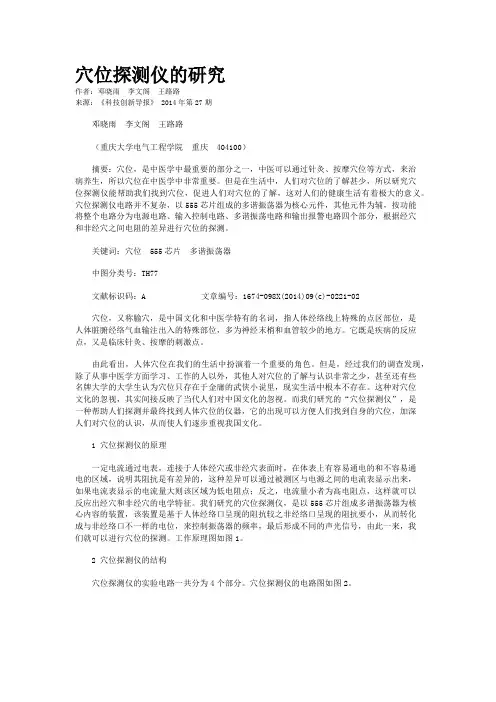

穴位探测仪的研究
穴位探测仪的研究作者：邓晓雨李文阁王路路来源：《科技创新导报》 2014年第27期邓晓雨李文阁王路路（重庆大学电气工程学院重庆 404100）摘要：穴位，是中医学中最重要的部分之一，中医可以通过针灸、按摩穴位等方式，来治病养生，所以穴位在中医学中非常重要。
但是在生活中，人们对穴位的了解甚少，所以研究穴位探测仪能帮助我们找到穴位，促进人们对穴位的了解，这对人们的健康生活有着极大的意义。
穴位探测仪电路并不复杂，以555芯片组成的多谐振荡器为核心元件，其他元件为辅，按功能将整个电路分为电源电路、输入控制电路、多谐振荡电路和输出报警电路四个部分，根据经穴和非经穴之间电阻的差异进行穴位的探测。
关键词：穴位 555芯片多谐振荡器中图分类号：TH77文献标识码：A 文章编号：1674-098X(2014)09(c)-0221-02穴位，又称腧穴，是中国文化和中医学特有的名词，指人体经络线上特殊的点区部位，是人体脏腑经络气血输注出入的特殊部位，多为神经末梢和血管较少的地方。
它既是疾病的反应点，又是临床针灸、按摩的刺激点。
由此看出，人体穴位在我们的生活中扮演着一个重要的角色。
但是，经过我们的调查发现，除了从事中医学方面学习、工作的人以外，其他人对穴位的了解与认识非常之少，甚至还有些名牌大学的大学生认为穴位只存在于金庸的武侠小说里，现实生活中根本不存在。
这种对穴位文化的忽视，其实间接反映了当代人们对中国文化的忽视。
而我们研究的“穴位探测仪”，是一种帮助人们探测并最终找到人体穴位的仪器，它的出现可以方便人们找到自身的穴位，加深人们对穴位的认识，从而使人们逐步重视我国文化。
1 穴位探测仪的原理一定电流通过电表，连接于人体经穴或非经穴表面时，在体表上有容易通电的和不容易通电的区域，说明其阻抗是有差异的，这种差异可以通过被测区与电源之间的电流表显示出来，如果电流表显示的电流量大则该区域为低电阻点；反之，电流量小者为高电阻点，这样就可以反应出经穴和非经穴的电学特征。
中医按摩机器人人体穴位寻找功能设计
ｉ ｔｌ ｇ ｎ ｅ ｏ ｓ ａ ｅ ｒ ｂ ｔ Ａｃ ｏ ｄ ｎ ｏ ｔ ｅ ｔ ｅ ｒ ｆＰ ｐ ｒ ｏ ａ ｉ ｏ ｏ ｙ ｉ ｒ ｄ ｔ ｎ ｌＣ ｉ ｅ ｅ ｍｅ ｉ ｉｅ，ｓ ｖ ｎ ｅｌ ｅ ｃ ｆｍａ ｓ ｇ ｏ ． ｃ ｒ ｉ ｇ ｔ ｈ ｈ ｏ ｏ ｒ ｏｔ ｎ ｌＵｎｔ ｎ ｂ ｄ ｎ ｔ ｉ ｏ ａ ｈ ｎ ｓ ｄ ｃ ｎ ｉ ｏ ｙ ｏ ｉ ａ ｉ ｅ－
Ａ ｓ ａ ｔＢ ｓｄｏ ａｎ ｇｆｎｔ ｎｉ Ｎ ｕａ Ｎ ｔｏｋｔｅｒ ａｄｔ ｉｇｔｅ ｒ ｅｔ ｆ ｈｎｓ ｄｃ ｅｍ ｓａｅｒｂｔ ｂ ｔ ｃ： ａｅ ｎｌ ｒｉ ｃｉ ｅｒｌ ｅ ｒ ｏｙ ｎ ｋｎ ｏ ｃ ｏ ｉｅｅｍｅｉｉ ａｓｇ ｏｏ ｒ ｅ ｎ ｕ ｏ ｎ ｗ ｈ ａ ｈｐｊ Ｃ ｎ
ｍａ ｓ ｇ ｏ ｏ．Ｎ ｕ ａ ｔ ｏ ｋ ｔ ｅ ｒ ｓａ ｍｐ ｒａ ｔ ａ ｔ ｆＩ ｔ ｌ ｇ ｎ ｏ ｔ ｌｔ ｅ ｒ ，ｗｈ ｃ ｓｔ ｅ ｔ ｅ ｒ ｅ ｌ ｅ ｔ ｅ ｓ ａ ｅ ｒ ｂ ｔ ｅ ｒ ｌ ｗ ｒ ｏ ｙ ｉ ｎ ｉ ｏ ｔｎ ｒ ｏ ｎ ｅｌ ｅ ｔＣ ｎｒ ｈ ｏ Ｎｅ ｈ ｐ ｉ ｏ ｙ ｉ ｈ ｉ ｈ ｈ ｏ ｙ ｔ ｒ ａｉ ｏ ｚ ｈ
ｅ ａ ｏ ｉｓ ｒｌ ｂ ｄ ｅ ’Ａｃ ｐ ｎ ｔ ｒ ｏ ｎ ｏ ｒ ｉ ａｅ ｅ ｅ ｍｅ ｓ ｒ ｄ ｂ ｈ ｅ Ｃ ｏ ｉ ａ ｅ ｍｅ ｓ ｒｎ ｎ ｔｕ ｎ ．Ｐ ｏ ａ ｔ ｉ ｉ ｇ ｕ ｕ ｃ ｕ ｅ ｐ ｉ ｔｃ ｏ ｎ ｔ ｓ ｗ ｒ ａ ｕ ｅ ｙ Ｔ ｒ — ｏ ｒ ｎ ｔ ａ ｕ ｇ ｉ ｓ ｍｅ ｔ ｒ ｇ ｍ ｒ ｎ ｎ ｄ ｅ ｄ ｉ ｒ ｒ ａ
亚健康检测仪(TDS)简介
产品说明:亚健康检测仪(TDS)简介远程健康检测仪（简称：TDS）是一种无创伤、十分钟内全面准确检测人体健康状况的高新技术产品,也是目前国内唯一可对亚健康状态进行量化测定的医疗器械,有人形象地把它称作人体健康的“天气预报”。
它对被检测者存在的倾向性、潜在性疾病作出判断，提出进一步检查或对症调理的防治建议，有利于被检测者把握健康主动权，控制疾病的发生与发展。
研发背景20世纪60年代初，前苏联宇航员进入太空，为及时掌握宇航员的身体状况，前苏联科学院开始从事人体自动反射诊断的应用研究，他们结合中国传统人体经络理论，运用电子设备对人体经络穴位进行测试，发现人体经穴的生物电值能够较准确的反映身体健康状况。
于是集中了一批医学专家，进行深入研究，至八十年代末期，开始初步形成了自动反射诊断系统。
贝斯生命科学研究所根据这一发现，在引进有关技术和成果后，组织中外医学和信息技术专家开展了大量研究和临床应用，从而形成了自己独特的TDS。
亚健康&TDS世界卫生组织（WHO）和我国政府先后在1996年和1998年提出医学新概念——亚健康，并指出这是“健康与疾病之间的临界状态”。
1999年世界卫生组织（WHO）宣告“亚健康与爱滋病是21世纪人类最大的健康敌人”。
根据有关资料显示，目前，在全球60亿人口中，有60%以上的人群处于亚健康状态，在中国约有70％的人群处于亚健康状态，究其原因是没有建立很好的健康预防观念。
从医学理论上说每个健康的人都能活到120－150岁，但现实生活中没有多少人能如此长寿，这是因为从健康到疾病之间有个亚健康状态，或不完满状态即各脏腑的不完满及全身性的不完满，而人们没有重视这个状态，干预这个状态，慢慢地积劳成疾。
亚健康在临床上没有阳性指标，人们无法指出哪个部位是否亚健康，现有的医疗器械也无法测定。
而TDS无需被检测者指明检查项目，在不干扰生命状态的前提下，动态把握多种病理信息，能准确地检查出人体实时机能状态，为动态地观察人体健康——亚健康——疾病状态提供诊断依据，继而针对性地对症调理，实现检测亚健康，干预亚健康，控制疾病发生发展，提高人群健康水平。
常见穴位定位方法
常见穴位定位方法1.按骨骼定位法：这种方法是根据人体骨骼的特点来确定穴位的位置。
我们知道，人体骨骼是固定不动的，而且相对稳定，所以按照骨骼来定位穴位可以保证穴位的准确性。
例如，我们可以通过骨突、关节等特殊的骨骼标志来确定穴位的具体位置。
2.按肌肉定位法：这种方法是根据人体的肌肉分布来确定穴位的位置。
肌肉与骨骼相连，所以可以通过肌肉来确定穴位的大致位置。
例如，在肩部可以通过锁骨和胸肌来定位穴位，在手臂上可以通过肱二头肌和肱三头肌来定位穴位。
3.按脏腑定位法：这种方法是根据人体脏腑的位置来确定穴位的位置。
我们知道，人体的脏腑都有固定的位置，所以可以根据脏腑的位置来确定穴位的具体位置。
例如，在胸部可以通过心脏和肺来定位穴位，在腹部可以通过肝脏和胃来定位穴位。
4.按皮肤纹理定位法：这种方法是根据人体皮肤上的纹理来确定穴位的位置。
我们知道，人体的皮肤上有很多纹路，这些纹路是相对固定的，所以可以通过皮肤纹理来确定穴位的具体位置。
例如，在手掌上可以通过纵横交错的纹理来定位穴位，在脚底可以通过纵走的纹理来定位穴位。
5.按运动定位法：这种方法是根据人体运动的特点来确定穴位的位置。
我们知道，人体在运动时，会出现一些特殊的运动线路，这些运动线路是相对固定的，所以可以通过运动线路来确定穴位的具体位置。
例如，在手臂上可以通过屈伸运动的轨迹来定位穴位，在腿部可以通过走路运动的轨迹来定位穴位。
以上就是常见的穴位定位方法。
不同的方法适用于不同的情况，选择合适的方法可以提高穴位定位的准确性和可靠性。
当然，这些方法只是一些基本的定位方法，还需要结合具体的解剖知识和临床经验来确定穴位的准确位置。
金属探测器的制作方法
金属探测器的制作方法
制作金属探测器的第一步是收集所需材料和工具。
常见的金属探测器
材料包括：电线圈、电容器、电阻器、可调频（RF）发射器和接收器、音
频功放等。
工具方面需要准备电子焊接工具、钳子、螺丝刀等。
制作金属探测器的第二步是组装电路。
首先，确定好金属探测器的整
体结构，将电线圈固定在一条绝缘杆上，形成一个环形电感线圈。
然后，
将电容器和电阻器安装到电路板上。
接下来，将电感线圈与电容器和电阻
器进行连接，以形成一个LC电路。
制作金属探测器的第三步是制作调整频率的电路。
这一步是为了确保
金属探测器在使用过程中可以调整发射频率。
一般情况下，使用可调频（RF）发射器和接收器来实现这一功能。
将发射器和接收器连接到电路板上，并通过调节发射频率电容器的参数来实现频率的调整。
制作金属探测器的第四步是安装音频功放电路。
音频功放电路用于放
大金属探测器接收到的信号，以便使用户能够听到明确的声音触发。
将音
频功放电路连接到金属探测器的接收端口。
制作金属探测器的最后一步是进行测试和调试。
将所制作的金属探测
器连接到电源，并使用金属物体进行测试。
在测试过程中，可以逐步调整
金属探测器的各种参数，以获得最佳性能。
例如，可以调整发射频率、音
频功放电路的增益等。
总结起来，金属探测器的制作方法包括：收集材料和工具、组装电路、制作调整频率的电路、安装音频功放电路以及进行测试和调试。
通过合理
使用上述步骤和方法，可以制作出一个简单的金属探测器。

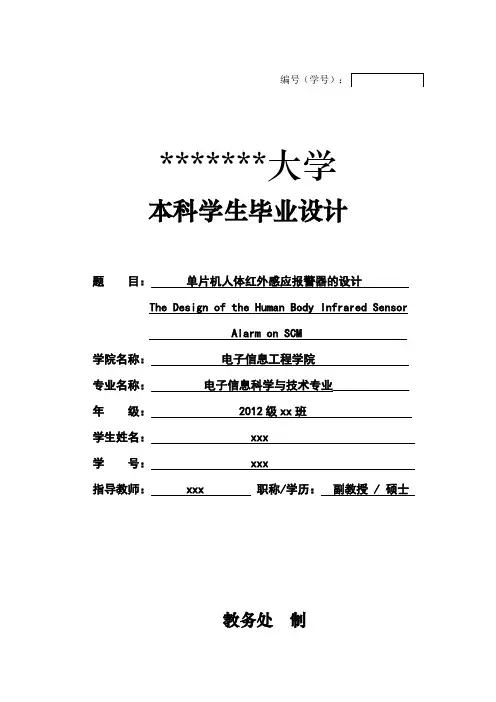

单片机人体红外感应报警器设计制作
编号（学号）：*******大学本科学生毕业设计题目：单片机人体红外感应报警器的设计The Design of the Human Body Infrared SensorAlarm on SCM 学院名称：电子信息工程学院专业名称：电子信息科学与技术专业_____________ 年级： 2012级xx班学生姓名： xxx 学号： xxx 指导教师： xxx 职称/学历：副教授/ 硕士教务处制目录摘要 (1)Abstract (2)1 绪论 (3)1.1 设计意义 (3)1.2 设计理论原理 (3)1.3 设计的可实现性及实用性 (3)2 设计装置及概述 (4)2.1 控制装置 (4)2.2 感应装置 (4)3 设计的实现 (5)3.1 系统的总体设计 (5)3.2 系统结构 (6)3.2.1 电源模块 (6)3.2.2.感应装置 (7)3.2.3 热释感应器内部处理电路 (7)3.2.4 信号采集处理模块 (9)4 程序的实现 (11)4.1 系统控制和处理 (11)4.1.1 单片机引脚图 (11)4.1.2 输入指令电路 (12)4.1.3 警报系统的实现 (13)4.1.4 设计的工作流程 (13)4.2 编辑程序的工具 (15)4.3 硬件调试及调试中遇到的问题 (15)4.4 仿真图 (16)5 总结 (17)参考文献 (18)附件一：总体原理图设计及器材 (19)附件二：程序源代码 (21)附件三：实物图 (26)致谢 (27)单片机人体红外感应报警器的设计电子信息工程学院电子信息科学与技术专业2012级指导教师：摘要：随着现在社会高新技术的快速发展，高科技产品已经渗透到人们的平常生活，可以看到人们的生活发生了巨大的改变。
相比以前，人们现在对自身安全以及财产安全越来越重视，现在许多小区都有着监控以及保安看管。
也由于红外感应技术的应用，为了安全从而提供多重保险，于是，许多家庭都安装了报警系统，这有效的保护了大家的财产安全。
经络腧穴的光学特性研究进展
万方数据
第１期
蒋兴慧等：经络腧穴的光学特性研究进展
收稿日期：２００９－０６．１８；修回日期：２００９－０８－０４ 基金项目：国家重点基础研究发展计划（９７３计划）（２００６ＣＢ５０４５０５）；广东省建设中医药强省课题（１０６０１０６） 作者简介：蒋兴慧（１９８５一），女，在读硕士研究生。（电子邮箱）ｊｉａｎ９１９８５１８３１４＠１６３．ｃｏｒｎ ＊通讯作者：刘汉平（１９７２一），男，陕西宁陕人。讲炳，博士，主要从事经络腧穴光学特性研究。（电话）０２０．
超弱发光是一种低水平的发光，发光强度极其 微弱，量子效率也很低，约为１０ｄ４一ｌＯ母。因此，光电 探测技术的研究水平决定了对生物超微弱发光信号 的研究水平。目前用于研究经络腧穴的超微弱发光 主要有两种检测装置【ｌ ５｜。一是采用以光电倍增管 为主的单光子计数探测系统，可提供生物超微弱发 光总强度的时域信息，但在获得生物发光的空间分 布信息时有一定局限性；二是以微通道板像增强器 为主的超微弱发光图像探测系统，具有二维光子计 数成像功能，可同时获得有机体超微弱发光强度的 时间和空间信息。
出现率达７７．９％，其中通达全程３０．９％，任脉的出 现率超过２５％，而且任督脉循经感传在头面部的交 会是以绕过口唇的方式出现的，这与“环唇”、“别而 络唇口’’的历代文献记载相吻合‘聪¨。李志超‘２２１则 在实验的基础上对类似经脉客观显示的“循经红外 辐射轨迹”提出了不同的看法，认为“等温经络线”乃 是计算机对彩色热像图进行的处理和分解，是以体 表等温点连接绘制的统计线和示意图，它完全遵从 体表温度扩散的规律，也只能反映人体表面温度自 然扩散趋势，并非人体经络气血运行轨迹的自然显 示。
4种方法来制作金属探测器
4种方法来制作金属探测器••如何制作金属探测器作者信息 | 参考wikiHow是一个“多人协作写作系统”，因此我们的很多文章都是由多位作者共同创作的。
为了创作这篇文章，23位用户（部分匿名）多次对文章进行了编辑和改进。
自己制作金属探测器既有趣味，又能学到知识。
自制金属探测器能为你节省很大一笔开支，平时你可以带着它去寻宝，就等着小伙伴们纷纷投来艳羡的目光吧。
赶紧准备好一些基本的工具，跟着本指南学习制作金属探测器吧。
步骤4 方法之 1 :原理1.1了解金属探测器工作的原理。
理解了金属探测器工作的原理，寻宝才会顺利而有收获。
•金属探测器是利用磁性来工作的。
金属探测器就是通过一个线圈建立一个磁场，并通过磁场探测到地下的东西，同时，探测器中的另一个线圈会“听取”前者发出的讯号，并通过扬声器发出稳定的响声。
•当探测器扫过地面，磁场靠近金属物体的时候，响声就会发生变化。
当你听到这种变化时，就说明这里的地下有金属物体，那么你就可以开始挖掘了。
•线圈越大，探测器也就越灵敏。
2确定选择哪种探测器。
哪种探测器合适？这是要根据地形、寻找的“宝物”以及你的预算来决定的。
以下是最常见的三种探测器：•甚低频（VLF）探测器：这是最常用的一种探测器，能够在各种地形上检测出几种不同类型的金属。
•脉冲感应（PI）金属探测器：这种探测器能够探测到深埋在地下的金属，并能排除“黑沙”（即铁矿砂）的干扰，在淘金者及海滩寻宝者中最受欢迎。
•差拍振荡器（BFO）：这种探测器能够检测到磁场范围内的任何金属和矿物，这是一种最基本的金属探测器，适合于寻宝新手和预算比较紧的朋友。
•计算器收音机探测器：这种探测器能够检测到距离比较近的金属，制作简单，适合拿到学校科技节去展示，虽然外观上没有前几种好看，但还是能用的。
3部件。
不论你选择制作哪一种金属探测器，绝大部分的部件都是相同的。
广告•控制台：其中包括电路、控制机关、扬声器、电池以及微处理器。
•连接杆：连接杆连接控制箱和线圈，长度要根据自己的身高定，简单一点的话，木制的扫帚柄就可以用作连接杆。
采集人体穴位电位信号中的滤波方法
电子技术• Electronic Technology92 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】经络和穴位 穴位电位信号 放大和滤波 巴特沃斯型电路在现代中医理论中经络和穴位是人类健康状态反应的系统性体现。
具有生物学的基础特点。
一般认为经络是人体各个器官以及大脑的连接通道，而且穴位是这些连接通道上接近表皮的点。
有观点认为，经络传输的介质主要为各种电磁能量，所以经过验证在穴位上的电磁特性与皮肤上的其他位置的电磁特性具有不一样的特征。
但由于这些电信号非常微弱，使用贴片性电极传感器采集，产生的电池噪音非常严重。
因此设计一种适应的采集方采集方法，来获取有效的穴位的生物电信号，使后期对这些信号不论是进行小波的处理，还是进行非线性的分析，都可以获得更加精确的数据。
1 设计思路伏级在μV~mV 之间的电压是皮下的经络和穴位的电信号常见的电位信号的伏级范围，为了将电极采集到的微弱的穴位的电磁信号从复杂的噪音背景中提取出来，首先必须将信号放大。
虽然可以只通过一次放大就完成信号放大的工作并且完成放大工作的同时又降低了电路的复杂度。
但是实现的方法是需要调整较大的信号放大倍数，这样我们需要采集的信号被放大了但不需要的杂波噪音同时也被放大了，这样子得到的信号在后面滤波处理时就需要在滤波模块滤除这些杂波噪音，这需要在电路中就需要加入较大的电阻和电容电路，很难做到器件参数的精确匹配。
所以在设计上不采用一级放大，而是在滤波模块输入和输出的部分分别设置了不同放大倍数的放大模块和滤波模块。
其中一级放大模块的放大倍数在80倍左右为宜，二级放大倍数可以增加到500以上800倍以下。
在各级放大电路后加入合适参数的滤波模组，在最后的输出接口就可以得到放大并且纯净的经络和穴位的模拟电信号，可以直接由模数转换电路转换成数字信号。
2 实现方法在本文中将使用仪表放大器AD8821组成一级放大模块使用的核心，AD8821是一种性采集人体穴位电位信号中的滤波方法文/秦川 高翔能较好的单片集成的仪表放大器，放大器采用超小型MSOP 封装并且在高于其它同类仪表放大器的带宽内提供增加的CMR ，在低输入信号幅度条件下也能保持精密度，在使用上较为方便增益进行调整可以通过用一个外接电阻来实现，调节该电阻的大小就可以完成对放大电路放大倍数的调整。
坐灸仪的使用制作流程
坐灸仪的使用制作流程1. 简介坐灸仪是一种传统中医疗法的辅助设备，它能够通过灸疗的方式来改善人体的健康状况。
坐灸仪的制作过程相对简单，以下是制作坐灸仪的详细流程。
2. 材料准备•一块长约30厘米，宽约20厘米的无纺布•一小包天然草药或中药灸•一根无烟火柴或打火机•一把剪刀•一块纸板或硬板作为托盘•一根棍子或竹签3. 制作步骤步骤一：准备工作1.清理工作区域，确保操作环境整洁。
2.将材料准备齐全。
步骤二：准备灸疗草药1.打开草药包装袋，将草药倒入托盘中。
2.用棍子或竹签将草药均匀地摆放在托盘中。
步骤三：制作坐灸仪1.将无纺布放在平整的工作台上。
2.使用剪刀将无纺布剪成两块相同大小的长方形。
3.将剪下来的两块无纺布叠放在一起，使得两块布之间无空隙。
4.沿着四个边缘将两块布缝合，留一个较小的开口。
步骤四：灸疗灼烧点的制作1.将一个小片纸板或硬板剪成一个小长方形。
2.在纸板的一端钻一个小孔，使棍子或竹签可以穿过。
3.将灸疗材料固定在纸板的另一端，使其不易掉落。
可以使用胶水进行固定。
步骤五：灸疗的使用方法1.使用火柴或打火机点燃灸疗草药的一端。
2.将点燃的一端置于坐灸仪的开口处。
3.冷静等候片刻，等到火苗熄灭后，坐灸仪即可用于灸疗。
4. 注意事项•使用火源时要小心谨慎，避免火灾的发生。
•点燃的灸疗草药在使用时会释放出烟雾，请确保操作环境通风良好以避免吸入较多的烟雾。
•请确保灸疗的时间和频率适中，避免过度使用。
5. 结论通过以上制作流程，我们可以很方便地制作一个简单的坐灸仪。
使用坐灸仪进行灸疗有助于改善人体的健康状况，但需要注意使用安全和合理使用的原则。
如果你对坐灸仪的制作方法感兴趣，可以按照以上流程一步步进行制作。
记住在使用过程中要小心火源和烟雾，遵循适度使用的原则。
耳穴仪的基本探测流程
一、耳穴探测治疗器，探测时使用说明（1）、探测器调较准备：将电源开关拨至开（ON）的状态，探测者用右手捏住探测器，右手大拇指紧贴金属电极，用食指调节灵敏度转盘，将轮盘向逆时针方向转动至"0"位置，准备调较开始。
（2）、探测调较基准点：探测者用左手拇、食两指捏住被测试者的耳垂或耳轮，右手手握探测器，探测针垂?鼻岽ケ徊馐哉叩?"上耳根穴"，压力适中，不宜过轻或过重。
探测者用拇指紧贴金属电极，食指从"0"位开始顺时针方向缓慢调节灵敏度转盘，以黄灯熄灭，红灯刚开始亮起为准，基准点调好，食指离开转盘。
（因基准点的准确度直接关系到探测结果的准确性，为保障基准点调较准确，可反复多次调节，直至认为准确为止。
）（3）、探测结果：基准点调较准后，探测者的右手保持手握探测器，右手大拇指紧贴金属电极，左手拇、食两指捏住被测试者的耳垂或耳轮，将探测针在被测试者的耳廓的耳穴区划动，压力要均匀，与探测基准点时的压力大小保持基本一致。
探测角度尽量与皮肤表面垂直。
探测灯为绿色时表示该穴位所对应脏器情况良好，亮黄灯时表示处于临界状态，亮红灯时（同时会报警）表示有问题，此点称为阳性反应点，在此点做相应治疗能显著提高疗效。
二、治疗时使用方法：1、探测功能：将开关开至"探测"部位（往前）。
用法同耳穴探测器（使用小头探针）。
2、治疗功能：（使用大头探针）（1）将开关开至"治疗"部位（往后），插入手握导电棒。
用食指将治疗功率转盘逆时针调至"0"位。
由患者手握导电棒，若治疗左身穴位时，则左手握住导电棒，若治疗右身穴位时，则右手握住导电棒。
（2）手握探穴治疗仪，食指按下治疗电脉冲按钮，中指调节治疗功率转盘，向顺时针方向缓慢调节至刺激强度适中为宜，每穴治疗1-5分钟。
调较电脉冲量因每人的穴位敏感度不同，请根据个人接受程度来调较。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人体穴位探测器的制作方法
专利名称人体穴位探测器的制作方法
技术领域本发明属于电子技术应用与医疗器械技术领域，是关于一种人体穴位探测器。
背景技术穴位探测器是用于探测人体经络穴位或患者敏感
穴位的。
它是用于患者在针灸、电疗、按摩前帮助患者辅助找准穴位的一种医疗器械。
人体穴位探测器实际就是皮肤电阻测试器。
既然是测试人体皮肤的电阻，那么用高阻万用表也应能代之，如用MFlO万用表寻找左手的“外关”穴位时，将万用表置于RX 100K档，左手手指捏住万用表的一根表笔，右手持另一根表笔，当表笔触及到“外关”穴位时，电阻约为I. 3ΜΩ，而当表笔偏离“外关”穴位仅几毫米时，电阻即刻高达5ΜΩ以上。
可见用万用表探测人体穴位是可行的，但人体皮肤的电阻因人(患者)而异，且有RX100K 高阻档的万用表价格很高，正确使用万用表也需要具有一定的常识，存在大材小用之问题。
为解决使用万用表寻找人体穴位存在一定的缺陷，本发明根据万用表寻找人体穴位的原理，人体穴位探测器的设计以人体电阻作为穴位探测电路的一部分，人体穴位处的电阻比非穴位处的要小，为提高探测穴位的灵
敏度，降低探穴的误差，电路中增设了穴位信号放大电路和灵敏度调节电路，并且辅以声光指示电路，大大方便了患者的临床使用。
以下详细说明人体穴位探测器在实施过程中所涉及的有关技术内容。
发明内容
发明目的及有益效果本发明所述的穴位探测器是用于探测
人体经络穴位或患者敏感穴位的。
用于患者在针灸、电疗、按摩时帮助患者辅助找准人体穴位的一种医疗器械。
为解决使用万用表寻找人体穴位存在一定的缺陷，本发明根据万用表探测人体穴位的原理，人体穴位处的电阻比非穴位处的要小得多，人体穴位探测器的设计以人体电阻作为穴位探测电路的一部分，为提高探测穴位的灵敏度，降低探穴的误差，电路中增设了穴位信号放大电路和灵敏度调节电路，并且辅以声光指示电路，大大方便了患者的临床使用。
电路工作原理穴位探测原理是基于人体的非穴位和穴位(经络口)呈现的电阻差异，利用电子方法进行探测，在找到穴位时，通过声光信号进行指示。
穴位探测器有两个探测电极即手持电极和探穴电极。
使用时，将穴位探测器手持电极握于被探测者手中，探穴电极触及人体皮肤穴位的大致位置，当移动探穴电极接近穴位或触及到穴位处时，因两个电极之间呈低阻值，
使NPN型三极管VTl饱和导通，单稳态电路中555时基电路的第2脚呈低电平，其第3脚呈高电平，使NPN型三极
管VT2导通，发光二极管LED和蜂鸣器HA发出声、光指
示信号。
技术方案人体穴位探测器，它由6V直流电源、探
测电极及穴位信号放大电路、单稳态电路、声光指示电路组成，其特征包括探测电极及穴位信号放大电路由探穴电极、手持电极、NPN型三极管VT1、电阻R1、线性电位器RP、电阻R2、电阻R3组成，线性电位器RP的一端接电阻Rl
的一端，电阻Rl的另一端接电路正极VCC，线性电位器RP 的另一端接电阻R2的一端，电阻R2的另一端接电路地GND，线性电位器RP的活动臂接电阻R3的一端和手持电极，电
阻R3的另一端接NPN 型三极管VTl的基极，NPN型三极管VTl的集电极接单稳态电路，NPN型三极管VTl的发射极接电路地GND，手持电极接电路正极VCC ；单稳态电路时基电路ICl选用的型号为NE555，时基电路ICl的第2脚和第6脚接NPN型三极管VTl的集电极，时基电路ICl的第4脚和第8脚接电路正极VCC，时基电路ICl的第I脚接电路地GND;声光指示电路由发光二极管LED、电阻R4、NPN
型三极管VT2、蜂鸣器HA组成，发光二极管LED的正极接时基电路ICl的第3脚，发光二极管LED的负极接电阻R4
的一端，电阻R4的另一端接NPN型三极管VT2的基极，NPN型三极管VT2的集电极接蜂鸣器HA的负极，蜂鸣器
HA的正极接电路正极VCC，NPN型三极管VT2的发射极接电路地GND。
6V直流电源的正极接电路正极VCC，6V 直流电源的负极与电路地GND相连。
附图说明附图I是本发明提供一个人体穴位探测器的实施例电路工作原理图；附图I中6V 直流电源负极与电路地GND 相连。
具体实施例方式按照附图I所示人体穴位探测器的电路工作原理图和
附图说明
，并且按照发明内容所述电路中元器件之间的连接关系，以及实施方式中所述的元器件技术参数要求进行实施即可实
现本发明。
元器件的选择及技术参数ICl为时基电路，选用的型号NE555型，其为8脚双列DIP封装，各脚功能分别为I脚接电路地，2脚为触发端，3脚输出端，4脚复位端，5脚为控制电压，6脚门限(阈值)，7 脚为放电端，8脚接直流电源的正极；VT1、VT2选用中功率NPN型三极管，可选用2SC9013等型号的三极管；LED为发光二极管，选用0 5红色发光二极管，型号不限；电阻Rl R4为1/8W碳膜
电阻，阻值分别为68ΚΩ、5. 1ΚΩ、1ΚΩ、180Ω ；RP为线性电位器，阻值为100Κ Ω ；HA为蜂鸣器、参数为0 10、工作电压为6V，蜂鸣器内含电子线路；6V直流电源，可使用四节5号干电池串联组成。
电路制作要点、电路调试及使用制作穴位探测仪时，因电路比较简单，只要按照说明书附图I将图中的元器件正确安装焊接在电路板上；探穴电极可用Φ IOmm的导电金属片制成；手持电极用选一根长度> 80mm的金属棒制作；因人体穴位布满全身，所以在调试时，将手持电极握在手中，再把探穴电极放在腿上或其他部位，调节线性电位器RP，使声、光不动作，然后移动探穴电极，当寻找到一个穴位点时，缓慢调节线性电位器RP，使声光显示能够动作，即穴位探测器的调试即告完成；
在调整人体穴位探测器时，能请一位略懂经络的医生配合，则调试过程将会更加顺利。
权利要求
1.一种人体穴位探测器，它由6V直流电源、探测电极及穴位信号放大电路、单稳态电路、声光指示电路组成，其特征包括探测电极及穴位信号放大电路由探穴电极、手持电极、NPN型三极管VT1、电阻R1、线性电位器RP、电阻R2、
电阻R3组成，线性电位器RP的一端接电阻Rl的一端，电阻Rl的另一端接电路正极VCC，线性电位器RP的另一端接电阻R2的一端，电阻R2的另一端接电路地GND,线性电位器RP的活动臂接电阻R3的一端和手持电极，电阻R3的另一端接NPN型三极管VTl的基极，NPN型三极管VTl 的集电极接单稳态电路，NPN型三极管VTl的发射极接电路地GND，手持电极接电路正极VCC ；单稳态电路中时基电路ICl选用的型号为NE555，时基电路ICl的第2脚和第6脚接NPN型三极管VTl的集电极，时基电路ICl的第4脚和第8脚接电路正极VCC，时基电路ICl 的第I脚接电路地GND ；声光指示电路由发光二极管LED、电阻R4、NPN 型三极管VT2、蜂鸣器HA组成，发光二极管LED的正极接时基电路ICl的第3脚，发光二极管LED的负极接电阻R4的一端，电阻R4 的另一端接NPN型三极管VT2的基极，NPN型三极管VT2的集电极接蜂鸣器HA的负极，蜂鸣器HA的正极接电路正极VCC，NPN型三极管VT2的发射极接电路地GND。
2.根据权利要求I所述的人体穴位探测器，其特征是6V直流电源的正极接电路正极VCC, 6V直流电源的负极与电路地GND相连。
全文摘要
本发明属于电子技术应用与医疗器械领域，是关于一种人体穴位探测器。
该穴位探测器由6V直流电源、探测电极及穴位信号放大电路、单稳态电路、声光指示电路组成。
本发明所述的穴位探测器是用于探测人体经络穴位或患者敏感穴位的。
用于患者在针灸、电疗、按摩时帮助患者辅助找准人体穴位的一种医疗器械。
为解决使用万用表寻找人体穴位存在一定的缺陷，本发明根据万用表探测人体穴位的原理，人体穴位处的电阻比非穴位处的要小小得多，人体穴位探测器的设计以人体电阻作为穴位探测电路的一部分，为提高探测穴位的灵敏度，降低探穴的误差，电路中增设了穴位信号放大电路和灵敏度调节电路，并且辅以声光指示电路，大大方便了患者的临床使用。
文档编号A61B5/053GK102599906SQ20121009832
公开日2012年7月25日申请日期2012年4月6日优先权日2012年4月6日
发明者刘昭利申请人:刘昭利。
