【最新整理】场地竖向设计

■ 设计地面
设计地面的坡度与标高要求 为了使建筑、构筑物周围的雨水顺利排除，又不至于冲刷
地面，一般坡度为0.5%，最小为0.3%，最大坡度为6%
设计地面标高要求：
1、防洪、排涝
■ 设计地面 设计地面标高要求：
2、土方工程量
➢地形起伏不大：
可根场地范围内自然地面标高的平均 值初步确定场地内的标高。
■ 建筑结合地形布置的方法 4、掉层 适用：当山地地形高差相差悬殊，将建筑物的基地作为台阶状， 使台阶高差等于一层或数层的层高，形成掉层。一般适用于中坡、 陡坡。 做法：沿等高线分层组织道路，两条不同高差的道路之间的建筑 可用掉层处理
■ 建筑结合地形布置的方法 5、错叠 适用：当建筑物垂直于等高线布置时，结合现场工程条件，可适用 于陡坡、急坡坡地，可垂直等高线布置在坡度50%-80%的坡度上。 做法：顺坡势逐层或隔层沿水平方向做一定距离的错动和重叠，形 成阶梯状分布。
■ 扶壁式挡土墙 原理：增设扶壁，以加强悬臂式挡土墙的抗弯性能。 扶壁与墙踵相连，起拉结作用。 特点：结构轻、断面尺寸小、工程量小。 适用：H>6m的重要工程。 材料：钢筋混凝土 初步尺寸如下图： 扶壁中距：l h:挡土墙总高。
■ 锚杆式挡土墙 工作原理:利用锚固在稳定岩层中 的拉杆(锚杆)维持挡土墙的稳定 与平衡. 包括：锚杆式和锚定板式两种。 锚杆式挡土墙 结构组成:立柱 挡板 锚杆 锚定板式挡土墙 结构组成: 立柱 基础 挡板 拉杆 锚定板 特点:结构轻、柔性大、造价低 施工方便 应用:H>12,且墙后有不风化岩体 时铁路部门应用较多
场地竖向布置设计了整平地表后，根据建筑群布置、道路布置、 地形特点和设计标高，及场地内排水组织的要求，划分雨水排 水分区，确定各部分的地表排水方向，在适当位置布置场地的 排水设施。
■ 人工排水系统 3、场地排水方案
a.建筑物标高与道路标高协调关系
一般关系
■ 人工排水系统 3、场地排水方案
a.建筑物标高与道路标高协调关系
当建筑物基础宽度小于3m，则基础底面外边缘至坡顶的水 平距离S，按下列计算，其数值不得小于2.5m
■建筑物与边坡或挡土墙的距离要求 1、建、构筑物位于边坡或挡土墙顶部地面 重点防治基础侧压力对边坡的影响
建筑物基础设在原土层上，且边坡是 稳定的，则建筑物外墙距边坡的距离S 大于散水S1即可。
场地高差不大（高差小于等于2M）建 筑物设置在挡土墙上时，间距无要求
建筑低于道路
■ 人工排水系统 3、场地排水方案
b.绿地
对于建筑物之间的绿地，其坡度设置要保证雨水不能流向建 筑物散水处（有明沟除外），除大部分被草地本身吸收。自然 式草坪坡度不宜超过10%
■ 人工排水系统 3、场地排水方案
b.广场 为防止停车场和广场地面积水，保证使用方便，地面设置必要 坡度和雨水口
■ 设计地面
➢边坡防护以加固
■ 设计地面
设计地面与自然地面的连接
2、挡土墙
当设计地面与自然地形之间有一定高差时，切坡后的陡坎， 或处在不良地质处，或易受水流冲刷而坍塌，或有滑动可能 的边坡，当采用一般铺砌护坡不能满足防护要求时，或用地 受限制的地段，宜设挡土墙。高度在5M以下常用重力式挡土 墙
■建筑物与边坡或挡土墙的距离要求 2、建、构筑物位于边坡或挡土墙底部地面
■建筑物与边坡或挡土墙的距离要求 2、建、构筑物位于边坡或挡土墙底部地面
■已知： 某景区场地需要的设计地面为abcd，假设设计地面为水平面且设 计标高为28M，土质为一般性粘黏土，等高距为1M。试确定场地 的可能的实际占地面积，并确定可布置建筑物的范围（P165 民 用建筑场地设计）挖方：1：1，填方：1：1.5
■ 加筋土挡土墙 工作原理:依靠加筋和土的摩擦力来平 衡土压力. 作用: 加筋的主要作用在于提高土的内 摩擦角. 结构组成:墙面板 拉筋和 填土 拉筋材料:扁钢、金属丝网、钢丝绳、 铝合金或钢筋混凝土拉杆. 填土要求:土夹石、粉土、亚粘土或砂 性土；拉筋和面板之间用螺栓连接. 适用：
■边坡与挡土墙
■主要建筑在广场的中央
■原地形坡度较大
■广场呈细长形
当广场单向尺寸大于或等于150M 或地面纵坡大于2%且单向尺寸大 于100M时，采用分区排水。
■广场呈圆形
■广场为不规则形
■ 建筑（台地）四周排水
一般来说，建筑(或台地)四周的地面排水坡度最 好为2％，或在1％—3％之间，内于每个场地设计条 件的不同，允许在0.5％—6％之间变动。 特殊的场地土质影响着排水坡度的数值
■ 确定建筑物室内外地坪的设计标高
虽然周边道路坡度较大，但一般而言，建筑物面向道路较高 一层不设置出入口，可以根据基地地形标高推算+室内外地坪 高差确定，同时处理好建筑与周边道路衔接，设置必要的排水 沟与挡土墙
已知： 某项目的总平面布置图，某地用地界线处道路先接触的设计标 高如图所示，假设踏步高取0.15m,要求写字楼和商业中心的室 内地坪高相同，而公寓楼的室内地坪标高比前者低0.90M，商 业中心下的地下停车库地坪比商业中心低5.9M。试确定各建筑 物和地下车库的室内地坪高。民用建筑场地设计P187书P168电 子版
边 坡 和 挡 土 墙 均 能 保 持 土体或岩石的稳定 边 坡 占 地 大 ， 挡 土 墙 占 地小 边坡造价低，挡土墙高 挡 土 墙 稳 定 性 比 边 坡 更 高，更能保证场地安全 在 风 景 区 注 重 自 然 景 观 效果的场地应优先考虑边 坡
■建筑物与边坡或挡土墙的距离要求 1、建、构筑物位于边坡或挡土墙顶部地面 重点防治基础侧压力对边坡的影响
坡地场地的竖向布置
■ 设计地面 坡地场地设计地面是由几个高差较大的不同标高的设计 地面连接而成，在连接处设置挡土构筑物，这种竖向布 局通畅成为台阶式
■ 平坡式： 用地经改造成为平缓斜坡的规划地 面形式。 ■ 台阶式： 用地经改造成为阶梯式的规划地面 形式。台地的高度宜为1.5~3m。 ■ 混合式： 用地经过改造成平坡和台阶相结合 的规划地面形式。
■ 设计地面 1、台阶布置 台阶的纵轴宜平行于自然 地形的等高线布置，台阶 连接处应该不免设置在不 良地质地段，台阶的整体 空间形态结构应该符合场 地景观要求
2、台阶宽度 台阶宽度是垂直于等高线 方向的设计地面的宽度， 根据综合因素确定
•按内容分组划分台阶
•按生活单元分组划分台 阶
■ 设计地面 3、台阶高度 一般情况，不宜高于1米 4、设计地面之间、设计 地面与自然地形之间的连 接 边坡、挡土墙、边坡与挡 土墙结合
有时，坡地场地的建筑单体布置时，并不需要完全地把地形变 成平整面，而是采用改变建筑内部结构的方法，使建筑适应地 形的变化。常用的技术处理有几种方法。
■ 建筑结合地形布置的方法 1、提高勒脚 适用：山体坡度较缓，但局部高低变化多，地面崎岖不平。 中坡坡地，缓坡，宜垂直登高线布置在小于8%的坡度上，或 平行等高线布置小于10%-15% 做法：将建筑物四周勒脚按照建筑标高处勒脚要求，调整到 同一标高
■ 建筑结合地形布置的方法 2、跌落 适用：当建筑物垂直于等高线布置时，建筑的单元或开间为单位， 顺坡势沿垂直方向跌落，处理成分段的台阶式布置形式，以节约 土方
■ 建筑结合地形布置的方法 3、错层 适用：较陡的山地环境，为避免较多土方量，适应坡度高程 变化，往往将建筑内部相同楼层设计层不同标高 做法：用楼梯或平台分别组织住户单元的入口
主要建筑物在广场的一边 主要建筑在广场的中央 原地形坡度较大 广场呈细长形 广场呈圆形 广场为不规则形
■ 人工排水系统 3、场地排水方案
b.广场 为防止停车场和广场地面积水，保证使用方便，地面设置必要 坡度和雨水口
平原：i<=1%,i(min)=0.3% 丘陵和山区：i<=3%,地形困难时，可改阶梯式广场 与广场相接的道路：0.5%-2%，i<=6%
进行场地平整时
✓确定竖向处理方案 ✓计算土方量 ✓进行支档构筑物（边坡、挡土墙和台阶等）
平坦场地的竖向布置
■ 设计地面 平坦场地设计地面的竖向布置形式通常称为平坡式。可 使建筑物垂直等高线布置在坡度小于10%的坡地上，或平 行等高线布置于坡度小于12%-20%的坡度上
■ 设计地面 设计地面的形式
场地设计：
场地竖向设计 ■竖向设计概念 ■平坦场地竖向设计 ■坡地场地竖向布置
■场地排水 ■土方计算
场地竖向设计概述 ：

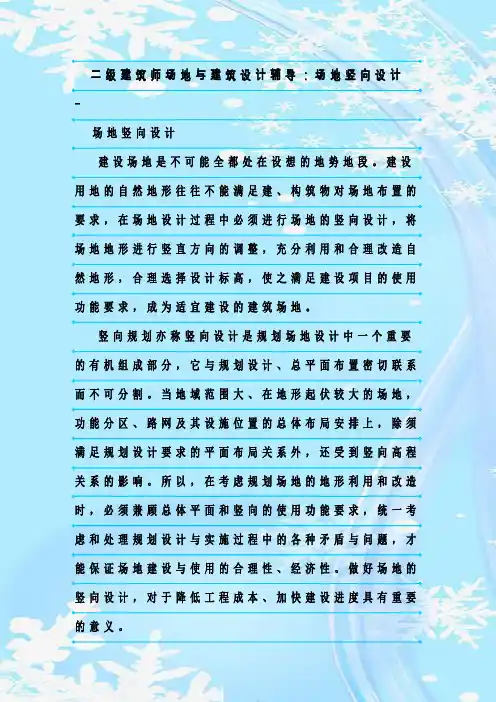

■ 竖向设计
又称垂直设计，是对基地的自然地形及建筑、构筑 物进行垂直方向的高程（标高）设计；要求满足经 济、安全和景观等要求

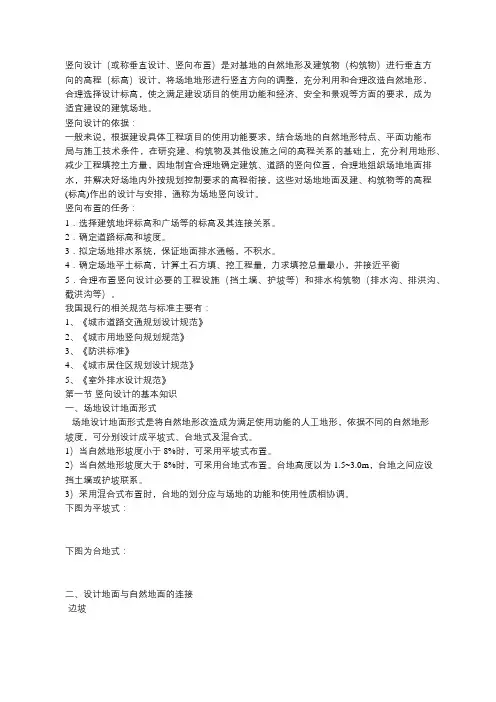

■ 竖向设计的基本任务
选择场地的竖向布置形式，进行场地地面的竖向设 计；
场地排雨水
■ 人工排水系统 1、地表排除方式 雨量小，土壤渗水性强，场地面积小，可自然排水，不 需要排水设施。 场地大，地面平坦，建筑密度高且道路为城市型时，可 用暗管排水方式。 当使用暗管排水困难时，可以使用明沟排水方式。
■ 人工排水系统 2、场地排水坡度
■ 人工排水系统 3、场地排水方案
场地分析方法中的排水分析，是对场地自然地表雨水的流向及 出口的分析。
■ 设计地面 5、交通联系 踏步：跨度<30,高度<15 坡道:纵向坡度<8%
6、灵活布置建筑出入口
■ 设计地面 例： 已知：某基地总平面布置方案如图所示，假设基地入口标高为 28.00M，道路最大纵坡为8%，等高距为2M，结合地形条件，试布 置竖向方案。（P177 民用建筑场地设计）
■ 建筑结合地形布置的方法
➢地形起伏较大
应充分利用地形，适当地加大设计地 面的坡度，反复调整设计地面标高， 使设计地面尽可能接近地面
■ 设计地面 设计地面标高要求： 3、城市下水管接入点标高
4、环境景观需要
■ 设计地面
设计地面与自然地面的连接
竖向设计时，场地与周围环境的有机结合表现在设计地 面与自然地面的处理，这种处理是否得当，不仅关系场 地的景观效果，更关系到场地的安全与稳定。常见方法 是设置边坡或者挡土墙
