双稳态一键开关机
一键开关机电路
电路如图
原理很简单，Q1,Q2组成双稳态电路。
由于C1的作用，上电的时候Q1先导通，Q2截止，如果没按下按键，电路将维持这个状态。
Q3为P沟道增强型MOS管，因为Q2截止，Q3也截止，系统得不到电源。
此时Q1的集电极为低电平0.3V左右，C1上的电压也为0.3V左右，当按下按键S1后，Q1基极被C1拉到0.3V，迅速截止。
Q2开始导通，电路的状态发生翻转，Q2导通以后将Q3的门极拉到低电位，Q3导通，电源通过Q3给系统供电。
Q2导通后，C1通过R1,R4充电，电压上升到1V左右，此时再次按下按键，C1的电压加到Q1基极，Q1导通，Q1集电极为低电平，通过R3强迫Q2截止，Q3也截止，系统关机。
整个开关机的过程就是这样。
如果要求这个电路的静态功耗低，可以全部采用MOS管，成本要高点，电路如下图，原理都是一样的，双稳态电路，就不分析了。
人民电器 RDQH5Y系列双电源自动转换开关 使用说明书
SERIESR D QH5Y系列双电源自动转换开关符合标准：G B/T14048.11产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。
前言感谢您使用本公司产品，诚愿本产品能给您的工作和生活带来效益和方便。
欢迎您在使用过程中提出宝贵的意见和建议。
我们将一如既往与您提供热心周到的售后服务。
若有任何疑问，请与我们的销售商或直接与制造商联系。
本说明书只提供参考，若有产品或版本升级变更，恕不另行通知，以实收产品为准。
感谢您的合作与支持。
1 概述1.1 适用范围RDQH5Y双电源自动转换开关(以下简称双电源)，它适用于交流50Hz、额定工作电压400V、额定工作电流50A~125A的供电系统。
可根据需求或具体电路情况进行两路电源之间的切换选择。
本产品具有过载、短路、过电压、欠电压保护功能，同时还具备消防、双分和输出合闸信号功能。
产品适用于高层楼宇、商场、银行、医疗卫生等不允许停电的重要场所。
产品符合GB/T 14048.11标准。
1.2 正常工作条件与安装条件1.2.1 安装地点的海拔不超过2000m；1.2.2 周围空气温度上限不超过+40℃，且其24h内的平均值不超过+35℃，下限不低于-5℃；1.2.3 大气的相对湿度在周围最高温度+40℃时不超过50%，在较低温度下允许有较高的相对湿度，例如+20℃时达90%。
对于温度变化偶尔产生在产品上的凝露应采取特殊的措施；1.2.4 污染等级为3级；1.2.5 产品使用在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。
1.2.6 产品安装在无冲击振动及无雨雪侵袭的地方，安装板与各方向倾斜度不超过5°；1.2.7 安装类别为III；1.2.8 产品安装场所附近的外磁场，在任何方向不应超过5倍的地球磁场。
注：如果上述条件不满足，订货时应与制造商协商。
极数（4P ：四极 3P ：三极）壳架等级特殊派生代号（双电源自动转换开关)企业代号2 产品型号及含义两进一出机构额定工作电流3 结构与原理3.1 结构RDQH5Y 双电源自动转换开关，主要由两台塑壳断路器、电动机、控制器和机械转动装置组成，该双电源为两进一出结构。
RDH5D系列双电源自动转换开关说明书
RDH5D 系列双电源自动转换开关RDH5D 双电源自动转换开关(ATSE )，是集开关与逻辑控制于一体、真正实现机电一体化的新型自动转换开关；它适用于交流50Hz 、额定电压AC400V 、约定发热电流至3200A 的工企业配电设备中，具有电源检测、保护、电气机械互锁等功能；可实现全自动、远程控制，强置“0”、紧急手动等操作，广泛应用于供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行及安全隔离等。
开关由控制线路板发出各种逻辑命令管理电机，由电机带动开关主体部分的操作机构，快速地接通与分断电路或进行电路转换，通过明显可见状态实现安全隔离。
产品概述选型指南正常工作条件与安装条件□ 海拔：安装地点海拔不超过2000m ；□ 安装类别：Ⅲ类；□ 污染等级：3级；□ 温度：周围环境温度-5℃+40℃；24小时平均温度不超+35℃。
最高温度40℃时相对湿度 不超过50%,较低温度时允许有较高的相对湿度,例如+20℃时为90%，但应考虑到由于温度 变化有可能产生凝露现象,如果以上条件不能满足时，订货时应与制造商协商，本开关用于 海上，石油和核电站时另行定制；□ 安装环境：倾斜度不大于±23℃。
不可以直接安装在易燃、易爆、潮湿、阳光直射、振动、 冲击等地方，否则将缩短开关使用寿命或导致产品燃烧或爆炸。
不可以安装在有导电尘埃、 金属丝侵入的地方，否则将导致产品损坏或机械故障。
开关结构说明□ 电气钥匙锁：控制开关内部控制线路电源，电气锁开启时，开关可实现全自动、强置"0"、远 控操作；电气锁关闭时，开关只能手动操作；□ 操作手柄：使用操作手柄手动操作时，必须先关闭电气锁；□ 机械挂锁：检修专用，即先用操作手柄使开关处于"0"档位置，再拉起挂锁机构并上挂锁， 方可进行检修(拉起挂锁则切断开关内部控制电源，开关无法自动，并且无法实现手动)；□ 指示件：指示开关的工作状态位置（I 、0、II）。

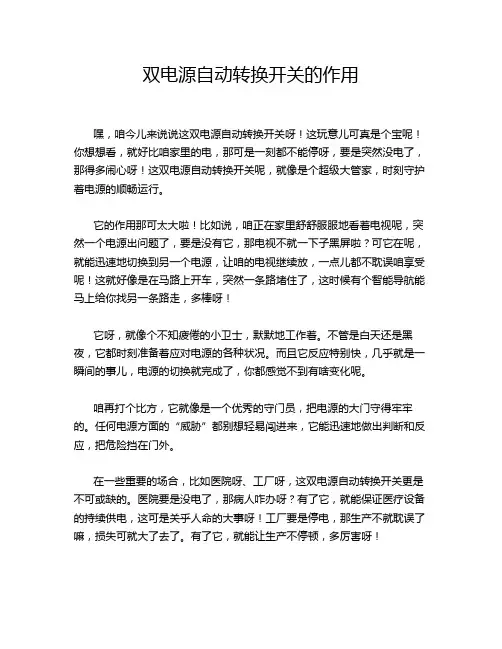

双电源自动转换开关的作用
双电源自动转换开关的作用
嘿，咱今儿来说说这双电源自动转换开关呀！这玩意儿可真是个宝呢！你想想看，就好比咱家里的电，那可是一刻都不能停呀，要是突然没电了，那得多闹心呀！这双电源自动转换开关呢，就像是个超级大管家，时刻守护着电源的顺畅运行。
它的作用那可太大啦！比如说，咱正在家里舒舒服服地看着电视呢，突然一个电源出问题了，要是没有它，那电视不就一下子黑屏啦？可它在呢，就能迅速地切换到另一个电源，让咱的电视继续放，一点儿都不耽误咱享受呢！这就好像是在马路上开车，突然一条路堵住了，这时候有个智能导航能马上给你找另一条路走，多棒呀！
它呀，就像个不知疲倦的小卫士，默默地工作着。
不管是白天还是黑夜，它都时刻准备着应对电源的各种状况。
而且它反应特别快，几乎就是一瞬间的事儿，电源的切换就完成了，你都感觉不到有啥变化呢。
咱再打个比方，它就像是一个优秀的守门员，把电源的大门守得牢牢的。
任何电源方面的“威胁”都别想轻易闯进来，它能迅速地做出判断和反应，把危险挡在门外。
在一些重要的场合，比如医院呀、工厂呀，这双电源自动转换开关更是不可或缺的。
医院要是没电了，那病人咋办呀？有了它，就能保证医疗设备的持续供电，这可是关乎人命的大事呀！工厂要是停电，那生产不就耽误了嘛，损失可就大了去了。
有了它，就能让生产不停顿，多厉害呀！
你说，这双电源自动转换开关是不是特别重要呀？它就像是我们生活和工作中的一个可靠伙伴，默默地保障着一切的正常运转。
没有它，我们的生活会变得多么不方便呀！所以呀，可别小瞧了这个小小的开关，它的作用可大着呢！它让我们的生活更加安心、更加顺畅，难道不是吗？。
人民电器 RDQH双电源自动转换开关 产品说明书
产品概述适用于交流50Hz-60Hz ,额定工作电压AC400V 以下，额定工作电流1600A 以下的供电系统。
可根据需求进行两路电源之间的选择转换。
常用、备用电源可以是电网对电网，电网对发电机组。
常用、备用电源由用户自定。
产品适用于国家规定的特级或一级负荷用户，如高层楼宇、商场、医完、银行、铁道军事设施、机场、纺织、冶金化工等不允许停电的重要场所。
RDQH 系列双电源自动转换开关选型指南□ 海拔：安装地点海拔不超过2000m ，□ 安装类别：Ⅲ类，□ 污染等级：3级，□ 倾斜度：不大于±23℃。
□ 周围环境温度：周围环境温度-5℃~+40℃；24小时平均温度不超过+35℃。
□ 湿度：最高温度40℃时相对湿度不超过50%,较低温度时允许有较高的相对湿度,例如+20℃ 时为90%，但应考虑到由于温度变化有可能产生凝露现象。
□ 如果以上条件不能满足时，订货时应与制造商协商，本开关用于海上，石油和核电站时另行 定制。
正常工作条件和安装条件控制器功能RDQH 系列双电源自动转换开关070071技术参数双电源自动转换开关产品规格下表2双电源自动转换开关基本参数见表1表2表1智能型一体式和分体式注：RDQH 双电源自动转换开关，一体式与分体式的区别:一体式的控制器与开关整体连在一起，分体的把控制器面板用连接线连接安装在柜体门上。
控制器尺寸功能一体与分体的一致。
控制器界面功能简介正常状态：常（备）用电源相 电压循环控制显示动作状态：显示延时时间倒计 时（此时延时灯亮）控制器工作状态指示：设置：控制器进入参数设置状态。
运行：控制器处于正常电源监控状态。
自动：灯亮工作于自动方式；灯灭工作于健控方式消防：接到火警信号，转换开关进入双分状态。
延时：控制器准备延时切换。
通讯：显示表示正在通讯。
开关状态指示：常（备）用电源：常亮；常（备）用 电源正常 闪亮；常（备）用电源故障。
常（备）用合闸：亮表示常（备）用 电源合闸。

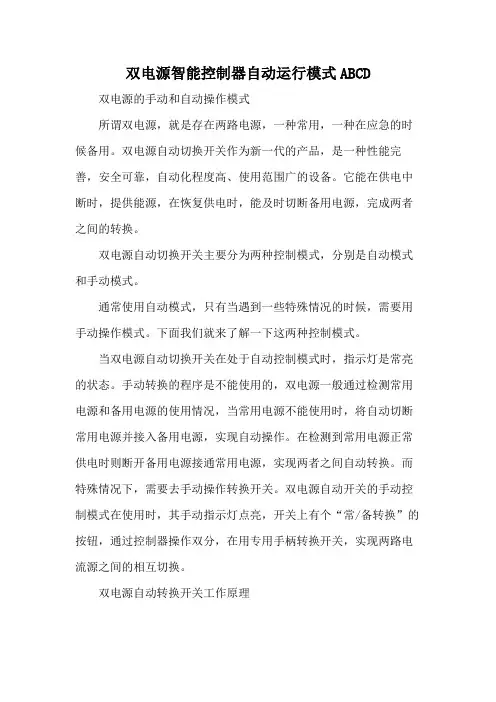

双电源智能控制器自动运行模式ABCD
