一键开关电路

全屋照明一键开关原理

全屋照明一键开关原理随着科技的不断发展，人们的生活也越来越便利。

家居生活也不例外，如今的家居生活已经不再是简单的灯光照明，而是由智能化系统控制的全屋照明。

其中，全屋照明一键开关是现代家居不可或缺的一部分。

那么，全屋照明一键开关的原理是什么呢？全屋照明一键开关的原理就是通过智能化控制系统，将各个房间的照明控制器连接到一个总控制器上，以实现统一控制。

在一键开关的控制器中，内置了微处理器和电路板，通过无线信号或有线信号，将指令传递给各个照明控制器，以实现开关灯的操作。

在全屋照明一键开关的控制器中，还可以设置定时开关、场景模式等功能，实现更加智能化的家居生活。

比如，定时开关可以根据你的需求自动开关灯光，让你的家居生活更加便利。

而场景模式则可以根据不同的场景需求，设置不同的灯光亮度和颜色，让你的家居生活更加舒适和美好。

除了智能化控制系统，全屋照明一键开关的灯泡也是十分重要的一部分。

现在市场上的灯泡分为LED灯和节能灯两种。

LED灯具有节能、环保、寿命长等优点，而节能灯则是相对便宜，适合普通家庭使用。

在选择灯泡时，可以根据自己的实际需求选择合适的灯泡，以达到更好的节能效果。

当然，全屋照明一键开关的安装也是需要注意的。

在安装前，需要先设计好家居的照明布局，确定各个房间的灯光控制器的位置，以便安装时更加方便和高效。

此外，在安装时也需要注意电线接线的正确性，以确保全屋照明一键开关的正常使用。

全屋照明一键开关的原理是通过智能化控制系统，实现各个房间的灯光的统一控制。

在选择灯泡和安装时需要注意细节，以确保全屋照明一键开关的正常使用。

随着科技的不断发展，相信全屋照明一键开关将会在未来的家居生活中发挥更加重要的作用。

分享一个好用的一键开关机电路，一键多用、电路简单

分享一个好用的一键开关机电路，一键多用、电路简单电子设计中“开关”这个角色是必不可少的，用来控制总电源的通断。

开关分为自锁式和非自锁式，平时用的最多的就是自锁式的。

按下闭合，再按下就断开。

用来控制电源很方便。

但是现在这种开关在高端的电子数码产品中很少用到，反而用的最多的是一键多用的方式，关机状态下按一下开机，开机后还可以当作功能按键。

甚至软件可以控制自己断电（如3D打印机常用的打完断电）。

这种电路是怎么做到的呢？下面分享一个能实现上述效果的一个比较实用的电路电路解析电路的通断是用一颗PMOS管来实现的，分析图片电路可知要想把PMOS导通，就要把G级接地，G级有两个通路可以被接地：1.按键按下，PMOS的G级通过二极管和按键被接地，PMOS管导通，系统供电。

2.后级电路把power置高电位，三极管Q2导通，把PMOS的G级接地，PMOS管导通。

分析前两种操作方式：1.第一种方式不管后级负载是否有电，按下按键都能使PMOS导通2.第二种方式，后级负载必须有电的情况下，才能将Power置高，才能导通PMOS。

所以这个必须是PMOS导通的情况下才能控制PMOS导通（有点绕口），这个看起来又是“达文西”的一项发明，但是其实它在电路里面还是有作用的，那就是开关保持。

整个系统的开机流程：1.首先系统没电的情况下，后级系统没电，只能通过按下按键的方式来打通PMOS管。

给后级系统供电。

2.然后系统通电的一瞬间，此时按键还在按下的状态。

后级的单片机执行第一条代码就是把POWER端口置高3.按键松开，但是由于POWER将三极管导通，PMOS的G级通过三极管接地，PMOS还是处于导通状态，供电持续。

按键的使用key_status连接到单片机上，用于检测按键是否被按下，就是一个普通的按键电路，状态有两种：1.按键松开，key_status对地不通，通过10K上拉电阻接到VCC。

端口为高电平。

2.按键按下，key_status通过二极管和按键接地，端口为低电平。

无UPS实现工业设备一键开关机的电路的制作方法

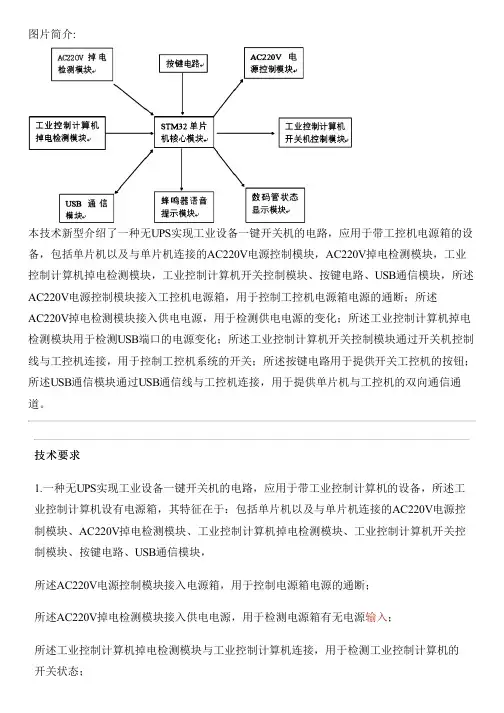

图片简介:本技术新型介绍了一种无UPS实现工业设备一键开关机的电路，应用于带工控机电源箱的设备，包括单片机以及与单片机连接的AC220V电源控制模块，AC220V掉电检测模块，工业控制计算机掉电检测模块，工业控制计算机开关控制模块、按键电路、USB通信模块，所述AC220V电源控制模块接入工控机电源箱，用于控制工控机电源箱电源的通断；所述AC220V掉电检测模块接入供电电源，用于检测供电电源的变化；所述工业控制计算机掉电检测模块用于检测USB端口的电源变化；所述工业控制计算机开关控制模块通过开关机控制线与工控机连接，用于控制工控机系统的开关；所述按键电路用于提供开关工控机的按钮；所述USB通信模块通过USB通信线与工控机连接，用于提供单片机与工控机的双向通信通道。

技术要求1.一种无UPS实现工业设备一键开关机的电路，应用于带工业控制计算机的设备，所述工业控制计算机设有电源箱，其特征在于：包括单片机以及与单片机连接的AC220V电源控制模块、AC220V掉电检测模块、工业控制计算机掉电检测模块、工业控制计算机开关控制模块、按键电路、USB通信模块，所述AC220V电源控制模块接入电源箱，用于控制电源箱电源的通断；所述AC220V掉电检测模块接入供电电源，用于检测电源箱有无电源输入；所述工业控制计算机掉电检测模块与工业控制计算机连接，用于检测工业控制计算机的开关状态；所述工业控制计算机开关控制模块通过开关机控制线与工业控制计算机连接，用于控制工业控制计算机的开关；所述按键电路用于提供开关工业控制计算机的按钮。

2.根据权利要求1所述的无UPS实现工业设备一键开关机的电路，其特征在于：所述AC220V电源控制模块包括：通过电源线接于单片机输出端的第一三极管开关控制电路以及与所述第一三极管开关控制电路连接的继电器，所述继电器与电源箱连接。

3.根据权利要求1所述的无UPS实现工业设备一键开关机的电路，其特征在于：所述AC220V掉电检测模块包括：通过电源线接于单片机输入端的光耦检测电路以及与所述光耦检测电路连接的阻容抗压电路，所述阻容抗压电路连接于供电电源。

一键开关机电路

电路如图
原理很简单，Q1,Q2组成双稳态电路。

由于C1的作用，上电的时候Q1先导通，Q2截止，如果没按下按键，电路将维持这个状态。

Q3为P沟道增强型MOS管，因为Q2截止，Q3也截止，系统得不到电源。

此时Q1的集电极为低电平0.3V左右，C1上的电压也为0.3V左右，当按下按键S1后，Q1基极被C1拉到0.3V，迅速截止。

Q2开始导通，电路的状态发生翻转，Q2导通以后将Q3的门极拉到低电位，Q3导通，电源通过Q3给系统供电。

Q2导通后，C1通过R1,R4充电，电压上升到1V左右，此时再次按下按键，C1的电压加到Q1基极，Q1导通，Q1集电极为低电平，通过R3强迫Q2截止，Q3也截止，系统关机。

整个开关机的过程就是这样。

如果要求这个电路的静态功耗低，可以全部采用MOS管，成本要高点，电路如下图，原理都是一样的，双稳态电路，就不分析了。

一键启动关闭的原理和方法

一键启动关闭的原理和方法一键启动关闭是指通过一次按下或点击按钮即可实现设备或系统的启动和关闭。

这种功能在现代科技设备中得到了广泛应用，如电脑、手机、电视机、空调等。

一键启动关闭的原理主要包括电路控制、软件程序和系统管理等方面。

首先，电路控制是一键启动关闭的基础。

在设备的电路中，有一系列的开关、触发器等电子元件，通过电压输入和控制信号的传递，实现了设备的启动和关闭。

一键启动关闭的关键在于引入了特殊的电路设计，使得设备在正常工作状态时，只需接通某个触发器即可启动或关闭。

其次，软件程序的编写及执行也是实现一键启动关闭的关键。

在很多设备中，都会有一套软件系统来管理设备的运行状态。

通过程序的编写，可以实现一键启动关闭的功能。

例如在电脑中，可以通过按下电源按钮来触发软件电源管理程序的执行，从而实现电脑的启动和关闭。

另外，系统管理也是实现一键启动关闭的重要环节。

在一些大型系统中，存在着多个设备之间的相互依赖关系，需要通过专门的系统管理软件来进行一键启动关闭的处理。

这些系统管理软件通过对设备之间的状态、连接情况等进行监测和控制，实现了一键启动关闭的自动化操作。

对于一键启动关闭的具体方法，可以分为硬件层面和软件层面：在硬件层面，可以通过设计电路控制的方式实现一键启动关闭。

例如在一些电器产品中，可以通过设计一个机械开关，当用户按下开关时，电源电路会接通，从而实现电器的启动。

同样，当用户再次按下开关时，电源电路会断开，从而实现电器的关闭。

在软件层面，一键启动关闭通常是通过设计应用程序的方式来实现。

例如在操作系统中，可以设置快捷方式或提供相应的命令，当用户点击该快捷方式或执行相应的命令时，系统会执行相应的程序，从而实现系统的启动和关闭。

这通常需要有相应的系统权限和管理员权限。

总之，一键启动关闭是通过电路控制、软件程序和系统管理等方面的协同工作来实现的。

通过合理的设计和编程，可以实现设备和系统的便捷操作，提高用户的使用体验。

本电路特点是适用电压范围宽可在2V-40V(由三极管的耐压值决定)稳定工作，自身电流消耗小，最大自身耗电不超过30uA，非常适合用在无单片机或芯片控制的移动电源轻触开关上。

电路大概原理分
析如下：刚上电时由于C1的作用
Q8会截止因此Q7导通使C4电压为低电平于是Q17截止最后导致AO3401截止；当按键S1按下时会给C6充电而C7由于Q7的原因不充电，另外由于Q15、Q16的缘故只要按键不放开双稳态结构是不会发
生翻转的而一旦按键放开C6就会向Q10放电导致Q7截止于是发生了翻转这样又导致了AO3401导通，当再次按下S1时情况和刚才的一样只是现在是给C7充电而不给C6充电等S1放开后双稳态又发生
翻转于是AO3401截止，如此反复……
另一个电路是现有网上的图改造的，按网上原图的设计在小电流下非常不稳定按了按钮有时开不了有时关不了，改造后的电路就非常稳定了，至于为什么会这样让大家自己分析吧。

一键开关机电路原理和分析

一键开关机电路及原理分析在产品电路设计中，常常需要使用到一键开关机电路，该电路原理顾名思义就是仅使用一个按键来实现电路的开机或关机过程，这种电路在便携式电池供电设备、家用电器等产品中比较常见，下面我们就来介绍一种常见的一键开关机电路及其工作原理。

1.基本电路图一键开关机电路电路如下图所示，其中SW1表示按键开关，J1表示电源输入插件，Power_In节点表示要输入的电源，如电池的正极等，Power_Out节点表示经一键开关机电路控制后的电源输出，VCC表示Power_Out经后级电源电路转换生成的内部电压（如3.3V、5V等），GNDREF表示系统电路地。

PowerControl、PowerCheck为两个引出来的控制节点，连接单片机等控制芯片进行电路的控制。

2.原理分析2.1. 未开机状态分析系统未开机时，SW1按键断开，输入电源Power_IN电压经R4后作用到MOS管Q2的栅极，即Q2栅极、源极等电位，因为Q2为PMOS，所以Q2截止。

Q2截止导致Power_Out节点不带电压，系统内部电源VCC不工作，所以PowerControl无有效输出，所以NPN三极管Q1基极被R2下拉钳位到GND，因此Q1截止，维持系统为关机状态。

2.2. 开机过程分析开机时，按键SW1被按下，输入电源Power_In经R4、R2导通到GND，由于D2为二极管，其导通压降很低，所以MOS管Q2的栅极电压被拉低，Q2导通，系统上电；系统上电开机后，经后面的电源转换电路，VCC正常，系统正式启动，连接单片机的PowerControl引脚可由程序控制持续输出高电平以维持三极管Q1导通，进而保证MOS管Q2持续导通，系统开始启动，此时即使松开SW1，系统也能维持上电状态。

2.3. 关机过程分析关机前，PowerCheck点电压为VCC，当需要关机时，SW1被按下，PowerCheck点电压被拉低，因此按键过程会产生一个高低电平的跳变边沿，单片机即可通过检测这个边沿变化以及PowerCheck低电平持续时间来判断关机，内部程序便可提前进行必要的关机处理。

电动车一键启动开关接线原理

电动车一键启动开关接线原理电动车的一键启动开关，实际上是一组发电机、蓄电池、发动机和启动电路所组成的系统。

这个系统的功能是让电动车在用户按下一键启动开关之后，经过一系列的电路连接和自检，启动发动机，从而使电动车能够正常行驶。

电动车一键启动开关接线原理主要包括以下几个部分：1. 发电机电路电动车的发电机负责为电动车系统提供电能。

一旦电动车的发动机运转起来，发电机就能够产生电能，用于为电动车的电器负载供电。

在发动机停止运转时，蓄电池将为电动车提供所需的电能。

发电机与电刷和电刷板之间的接线点需要连接到一键启动开关。

2. 蓄电池电路蓄电池负责存储电力，为发电机提供启动能量并为电动车的电子设备提供电力。

电动车的蓄电池需要保证处于充电状态，这样才能保证在每次开车时都能够可靠地启动发动机。

启动开关需要连接到蓄电池的正负端来控制蓄电池的输出和输入。

3. 发动机启动电路发动机启动电路主要由启动电机、发动机控制电路和起动电路保护与监控电路组成。

这个电路主要是负责将蓄电池的电流通过起动电路传递给发动机，从而启动发动机。

同时发动机控制电路也需要连接到一键启动开关。

4. 一键启动开关电路一键启动开关电路主要由锁定装置、输出电流控制装置和测量装置组成。

这个电路的作用主要是控制发动机启动电路的电流输出，实现发动机的启动和停止控制。

一键启动开关也需要连接到发电机电路、蓄电池电路和发动机启动电路。

实际上，电动车的一键启动开关接线原理非常复杂。

在实际的电动车制造中，厂家需要严格按照一定的电路布局和接线方式进行设计和组装，以实现高效、可靠和稳定的电动车启动和控制功能。

在实际的使用过程中，用户还需要遵守一定的注意事项，例如定期检查电动车的电路接线和电池电量等情况，以确保电动车的安全和稳定性。

除了以上所提到的电路原理和接线方式，还有一些关键点需要注意，以确保电动车一键启动开关的正常使用：1. 电动车的电路接线需要正确地连接。

如果电路接线不正确，很可能会导致电动车无法启动，甚至会对电路系统造成损坏。

几个单键开关电路，讲述它的原理，知识满满！

⼏个单键开关电路，讲述它的原理，知识满满！1、单键开关机电路前⼀段⼦在板⼦上使⽤⼀个单⽚机控制的⾃杀式⼀键开关机电路，经过了好⼏天的测试才把它给调通了，最后居然是芯⽚坏了的问题，最近⼜看了⼏天的单键开关机电路，然后⽤protues仿真了⼀个不⽤单⽚要控制的单键开关电路，感觉很好⽤，⽽且静态功耗⾮常的低，因为使⽤的是mos管，使⽤的时候输⼊端与输出端的压降也很低，实物焊接测试也没有问题。

还蛮好⽤的，拿来分享⼀下。

可以调节R2的⼤⼩来调节按键的灵敏度。

原理⼤概是这样的：因为2N7002这样的mos管初始状态是随机的，可以先假设Q1的G极为⾼电平，Q1处于导通状态，D极输出低电平，使Q2的G极为低电平，Q2处于截⽌状态，输出⾼电平，所以Q3也处于截⽌，总的输出电源关闭，灯不亮。

同时Q2l输出的⾼电平通过R3反馈给Q1使其导通，整个系统处于稳定状态。

当按下按键时，Q1的G极变成低电平，使其截⽌，输出变成⾼电平，⾼电平接到Q2的G极，使其导通，Q2输出低电平，所以Q3也导通，总的输出电源打开，灯亮了。

2、单键轻触电⼦开关电路上⾯的图就是此电路原理图。

在这⾥，我们以5V电压作为电源电压来解析⼀下⼯作原理。

上⾯这张图显⽰的是默认情况下各节点的电压情况。

默认情况下，整个电路只有R1和R5在消耗电流。

加之R1的阻值很⼤，使得消耗的电流极⼩，基本可以忽略不计，所以可以长时间的应⽤在电路中⽽不⽤担⼼电路的耗电问题。

R1和R5组成⼀个典型的分压电路，中⼼点电压为1.193V。

此时，这个电压会对C1进⾏充电，充电回路为5V-R1-C1-R7-GND。

此时，C1上被充有左正右负的1.193V的电压。

其他地⽅则通通=0V。

当我们按下按键后，由于C1上是⼀个左正右负的电压，这时，因为按键被按下，C1有了放电回路，C1就会开始放电。

放电回路为C1-KEY1-R6/C2/Q2-C1。

其中R6、C2、Q2在电路中有并联关系，则电流会同时经过这三个器件。

只用一个按钮怎么做个电子开关？这个电路做到了，有原理分析

只用一个按钮怎么做个电子开关？这个电路做到了，有原理分
析
下面这个就是这个电路的原理图，主要核心元件还是这个N沟道增强型场效应管IRFZ44,这里就是通过这个元件是否导通来决定输出端是否有电压，从而实现电子开关的功能。

原理分析
假设这个电路刚通上电，按钮开关还没有按下，那么电流会流过R3和R2给极性电容C充电，使极性电容阳极端电压升高，当电压升高到一定数值时，电源就不再给极性电容C充电，他会一直保持这种状态。

如果此时按下开关按钮，由于极性电容C阳极端电压很高，使得场效应管IRFZ44栅极（G）电位升高，进而使其导通，此时二极管1N4007仍然不会击穿，所以他两端电压很高，大约等于电源两端电压，此时可以认为这个电子开关打开了。

当按钮开关松开后，由于场效应管栅极没有可以放电的回路，所以这个状态可以一直保持着，那怎么关闭呢？这时候再按一下这个按钮开关，这次按的时间稍微长一点，这时候的电流通过电阻R3，R2，R4和R5，待电路稳定后，这个场效应管栅极的电压就是
（R4+R5）*U/（R3+R2+R4+R5），这里的U是指电源电压，如果连上12V的电源，这个栅极电压大约是0.96V，显然这个电压是不能够是场效应管导通，所以此时这个电子开关会断开。

如果待开关闭合后松开按钮开关，那么就会出现一开始所说的那种情况，电源会给极性电容C充电，如果此时再按下这个按钮开关，这个场效应管就会导通，进而电子开关就会被打开，就这样可以反复循环，使用一个按钮就能实现开关的开与关。

看到这我想大家对这个电路的工作过程有了一定的了解，这个电路的驱动能力还是可以的，可以在输出端加上继电器进而控制220V灯泡，因为当电子开关打开后，电流会直接从这个场效应管流过，场效应管自身能够承担的电流本身就很大。

长短按键开关机和开关屏幕设计

类似手机的一键开关机、开关屏幕功能电路实现消费电子设备经常要使用单一按键来进行电源和显示控制，实现功能类似苹果手机那样的长按开机、长按关机，短按开屏幕、短按关屏幕功能。

本文档综合网上多个设计文档，给出了一种低成本、简单的实现方法。

闲话少叙，直接上图。

图1 长按开关机电路图2 短按开关屏幕电路先说长按开关机功能，电路图如图1，主要是用到了两个MOS 管和主控单片机的2个GPIO 配合完成。

图中BAT 是电池的电压输出，一般在3.5~4.2V 之间，V_PWR 是通过按键得到的供电通道电压，3V 是经过稳压芯片得到的最终给MCU 供电的电压。

nPWR_BUT_TEST 是检测引脚，输入给单片机；PWR_BUT_CTL 是控制引脚，由单片机输出。

Si2301是P 型MOS 管，Si2302是N 型MOS 管。

在电池有电且系统关机的初始状态下，不按下按键，则NMOS 栅极为低，截止；PMOSQ422电续按下），N 沟道管子导通，通，持续供电，下降沿，出低，绿灯灭，截止，断电222222222用3.3V VDD 标称电压3.3V ，范围2.4~3.6V 带字库LCD ，SPI2驱动LCD 控制采用GPIO 编程移位模拟串行驱动的栅极为高，截止，BAT到V_PWR无通路，系统没有电。

按下按键以后，PMOS栅极为低，导通，V_PWR基本等于BAT（PMOS的源漏之间约有0.05V压降），经过SPX1117后得到3V 给单片机供电，单片机程序开始运行，检测nPWR_BUT_TEST电平，若低则延迟500ms再检测仍为低，就给PWR_BUT_CTL置高，NMOS导通，此后即便松开按键，PMOS的栅极仍通过NMOS接地，保持导通；若延时检测过程中间松开按键，供电即断。

开机后单片机程序检测nPWR_BUT_TEST的下跳沿，注意不是低电平，否则会在第一次开机时重复触发开关机。

一旦得到下跳沿，延时500ms后再检测电平，仍未低，就给PWR_BUT_CTL置低，NMOS关断，PMOS失去从NMOS的源漏极接地的通路，仅剩按键通路，则松开按键PMOS栅极为高，截止，即关机。

单按钮启停电路图讲解

单按钮启停电路图讲解
▪单按钮电机启停控制电路图讲解
▪第一次按下SB时：
1.第一回路，线圈K1吸合并通过常开触点KA自锁；
2.第二回路，常闭触点K1断开保持线圈K2断电；
3.第三回路，由于常开触点吸合K1的闭合线圈KM1吸合工作，由于常开触点KM1吸合自锁。

4.松开SB，此时线圈K1断电，第一回路常闭触点KM1已断开，第二回路常开触点KM1已闭合。

¥单按钮电机启停控制电路图¥
▪第二次按下SB时：
1.第一回路，由于常闭触点KM1已断开，线圈K1断电；
2.第二回路，由于常开触点KM1已闭合，常闭触点K1闭合，线圈K2吸合并自锁；
3.第三回路，由于常闭触点K2的断开，线圈KM1断电停止工作。

4.松开SB，回到初始状态。

三极管一键开关机电路(附详细讲解)

先上一个低功耗的一键开关机电路，这个电路的特点在于关机时所有三极管全部截止几乎不耗电。

原理很简单：利用Q10的输出与输入状态相反（非门）特性和电容的电流积累特性。

刚上电时Q6和Q10的发射结均被10K电阻短路所以Q6和Q10均截止，此时实测电路耗电流仅为0.1uA，L_out输出高，H_out输出低。

此时C3通过R22缓慢充电最终等于VCC电压，当按下S3后C3通过R26给Q10基极放电，Q10迅速饱和，Q6也因此饱和，H_out变为高电平，当C3放电到Q10be结压降0.7V左右时C3不再放电，此时若按键弹开C3将进一步放电到Q10的饱和压降0.3V左右，当再次按下S3,Q10即截止。

这个电路可以完美解决按键抖动和长按按键跳档的问题，开关状态翻转只发生在按键接触的瞬间，之后即便按键存在抖动或长按按键的情况开关状态不会受到影响。

这是因为R22的电阻很大（相对R23,R26,R25)当C3电容的电压稳定后，R22远不足以改变Q10的开关状态，R22要能改变Q10的状态必须要等S3弹开后C3将流过R22的小电流累积存储，之后再通过S3的瞬间接触快速大电流释放从而改变Q10的状态。

非低功耗的三极管一键开关机电路：这个电路的原型来自互联网，参数有调整，原理和第一个低功耗电路相似在此不再赘述。

这个电路实际就是本帖前两个电路的融合，可以实现低功耗待机和1档、2档、关机等3个档位。

上电之初由于Q1,Q4,Q5的be结都并联了电阻，因此所有三极管都截止电路低功耗待机，C3开始充电到VCC电压。

当按下S1后，Q5饱和，同时Q1也因此饱和，L_out1输出低电平Q4截止—>Q3截止、Q2饱和，C3放电为0.3V(Q5的饱和压降）左右。

再次按下S1，Q5截止L_out1输出高电平—>Q2截止，Q4饱和L_out2输出低电平，由于R4和C1的延时作用Q3会延迟饱和，可以保证Q2完全截止后Q3基极才会为低电平，因此Q2，Q3都不会饱和。

一键开关机电路详解

一键开关机电路详解
导读：
在我们的工作或做项目的过程中会遇到一个按键实现开关机，这个电路到底是怎么实现的呢，今天我们就来揭开它的真面目吧！
一键开关机电路：
电路解析：
电路的通断是用IRF7304一颗大功率的PMOS管来实现的，分析上图电路可知要想把PMOS导通，结合PMOS管的导通条件，MOS 管的G极需要满足GS<0，图中的G级有两个通路可以被接地：
1.按键按下，PMOS的G级通过二极管和按键被接地，PMOS管导通，系统供电。

2.后级电路把PG5引脚拉高，三极管Q2导通，PMOS的G级接地，PMOS管导通。

开机流程：
当系统在没电的情况下，系统不工作，只有通过按键S1来启动系统，当按键被按下时MOS管G极接地，MOS管被导通，此时电源VCC通过MOS管给后级系统供电，当系统启动时，软件运行立即将PG5拉高，MOS管通过方式2导通，松开按键后MOS管继续导通，系统开机。

按键：
系统上电后通过连接在芯片上的IO口PF5来检测按键，按键按下时PF5接地为低电平，按键松开时，PF5通过上拉电阻接高电平，这时按键就可以做功能键长按、短按、双击来使用实现自己想要的功能。

关机：
系统的关机是通过软件来检测实现的，就是所说的“软关机”，软件检测到按键被长按或双击时，将PG15拉低，Q2关断，MOS管关断，系统关机。

二极管的作用：
D2、D3是防止VCC通过R26、R23回路和3.3V连到一起，是3.3V供电的电压升高，烧坏系统。
