光伏电站安装方式汇总
分布式屋顶光伏电站的全部安装方式
分布式屋顶光伏电站的全部安装方式This manuscript was revised by the office on December 10, 2020.分布式屋顶光伏电站的全部安装方式，都在这了！一、安装方式：混凝土基础安装按施工方式可分为：预制水泥基础和直接浇筑基础。
根据其大小可分为：独立底座基础和复合底座基础。
在分布式光伏电站中的使用范围：混凝土平面屋顶。
优点：承载能力强，抗洪抗风效果好，受力可靠，不破坏水泥屋顶，强度好，精度高，且施工简单、方便、不需要大的施工设备。
缺点：增加屋顶的负荷，所需的钢筋混凝土量大、人工多、施工周期长，整体造价较高。
1）独立底座基础独立底座为前后支架分开放置在混凝土平面屋顶上，独立底座按柱体形状分为方形柱、圆形柱。
a.方形柱方形柱基座从连接方式上分为：支架与水泥基础基座螺丝连接、支架连同水泥基础一起浇筑、支架直接压在混凝土基础凹槽下、混凝土直接放置在支架上。
图1支架与水泥基础基座螺丝连接图2支架连同水泥基础一起浇筑图3支架直接压在混凝土基础凹槽下图4混凝土直接放置在支架上b.圆形柱圆形柱基座从连接方式上分为：支架与混凝土基础基座螺丝连接、支架连同水泥基础一起浇筑。
图5支架与水泥基础基座螺丝固定连接图6支架连同水泥基础一起浇筑2）复合底座基础复合底座基础也称条形基础，将前后支架连接为一体，具有更好的抵抗载荷能力。
其与支架的连接方式可分为：支架与混凝土基础基座螺丝连接和支架连同水泥基础一起浇筑。
图7支架与混凝土基础基座螺丝连接图8支架连同水泥基础一起浇筑二、安装方式：夹具安装材质可分为：铝型材、热镀锌钢、铝合金、不锈钢等。
适用范围：主要应用于彩钢瓦屋顶和琉璃瓦斜屋顶。
特点：重量轻、成本较低、可靠性高、安装便捷。
由于彩钢的结构种类多，夹具种类也较多，下面只列举部分夹具类型。
1）彩钢瓦的安装夹具（夹持）适用彩钢瓦类型：角驰三型、直立锁边结构。
图9彩钢瓦的安装夹具（夹持）图10彩钢瓦的安装夹具（夹持）2）马鞍支座适用彩钢瓦类型：角驰三型、直立锁边结构、梯形结构。

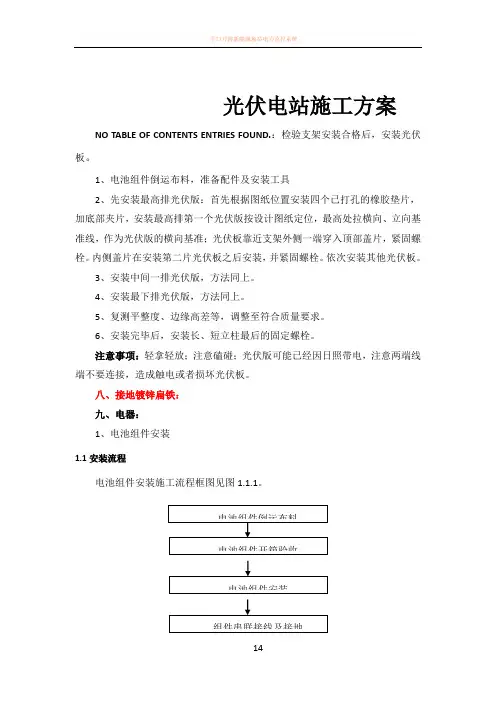

光伏电站施工方案
光伏电站施工方案NO TABLE OF CONTENTS ENTRIES FOUND.：检验支架安装合格后，安装光伏板。
1、电池组件倒运布料，准备配件及安装工具2、先安装最高排光伏版：首先根据图纸位置安装四个已打孔的橡胶垫片，加底部夹片，安装最高排第一个光伏版按设计图纸定位，最高处拉横向、立向基准线，作为光伏版的横向基准；光伏板靠近支架外侧一端穿入顶部盖片，紧固螺栓。
内侧盖片在安装第二片光伏板之后安装，并紧固螺栓。
依次安装其他光伏板。
3、安装中间一排光伏版，方法同上。
4、安装最下排光伏版，方法同上。
5、复测平整度、边缘高差等，调整至符合质量要求。
6、安装完毕后，安装长、短立柱最后的固定螺栓。
注意事项：轻拿轻放；注意磕碰；光伏版可能已经因日照带电，注意两端线端不要连接，造成触电或者损坏光伏板。
八、接地镀锌扁铁：九、电器：1、电池组件安装1.1安装流程电池组件安装施工流程框图见图1.1.1。
图1.1.1 电池组件安装施工流程框图1.2施工方案（1）电池组件倒运布料及开箱验收将电池组件倒运至施工子方阵内，并按照事先算好的数量整齐布放在各施工区域内。
每个子方阵电池组件安装前要对组件开箱验收。
施工队开箱前通知项目部，由项目部通知监理、业主及厂家等进行验收，并做好验收记录。
（2）电池组件安装电池组件安装前，要对支架进行复查，主要检查横梁的水平等，防止支架水平、高程等变化从而 影响组件安装质量。
多晶硅光伏组件的安装宜从下向上安装，具体施工步骤如下：● 根据电池组件安装图纸，用盒尺测量出第一排（最下面一排）电池组件上边缘所在位置，在阵列两端的支架上定点，拉工程线。
● 安装第一块电池组件。
以从左向右安装为例，电池板上缘以施工线为基准，左边缘尽量往左侧靠，为右侧所有组件留出一定的调整余量，以防安装右侧最后一块电池组件时因间隔不够导致无法安装。
位置调整完毕后，安装四周压块，紧固螺丝。
● 安装第二块及其余电池组件。
因压块自身间隙为20mm ，所以不需要可以关注电池组件间的间隙大小，只需要紧靠压块安装即可。

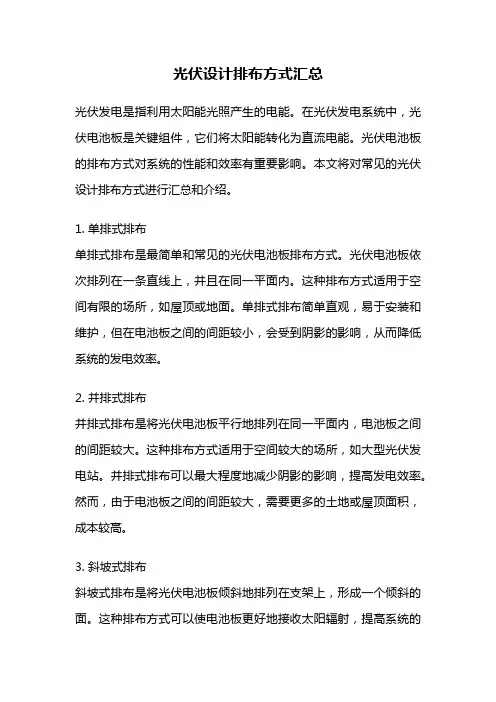

光伏设计排布方式汇总
光伏设计排布方式汇总光伏发电是指利用太阳能光照产生的电能。
在光伏发电系统中，光伏电池板是关键组件，它们将太阳能转化为直流电能。
光伏电池板的排布方式对系统的性能和效率有重要影响。
本文将对常见的光伏设计排布方式进行汇总和介绍。
1. 单排式排布单排式排布是最简单和常见的光伏电池板排布方式。
光伏电池板依次排列在一条直线上，并且在同一平面内。
这种排布方式适用于空间有限的场所，如屋顶或地面。
单排式排布简单直观，易于安装和维护，但在电池板之间的间距较小，会受到阴影的影响，从而降低系统的发电效率。
2. 并排式排布并排式排布是将光伏电池板平行地排列在同一平面内，电池板之间的间距较大。
这种排布方式适用于空间较大的场所，如大型光伏发电站。
并排式排布可以最大程度地减少阴影的影响，提高发电效率。
然而，由于电池板之间的间距较大，需要更多的土地或屋顶面积，成本较高。
3. 斜坡式排布斜坡式排布是将光伏电池板倾斜地排列在支架上，形成一个倾斜的面。
这种排布方式可以使电池板更好地接收太阳辐射，提高系统的发电效率。
斜坡式排布适用于屋顶或地面，可以根据当地的纬度和季节进行调整，以获得最佳的太阳能接收效果。
4. 追踪式排布追踪式排布是根据太阳的运动轨迹，将光伏电池板安装在可调节的支架上，使其能够随着太阳的位置进行旋转和调整。
这种排布方式可以最大限度地提高太阳能的接收效率，因为电池板始终面向太阳。
追踪式排布适用于大型光伏发电站，但由于需要复杂的跟踪系统和控制设备，成本较高。
5. 矩阵式排布矩阵式排布是将光伏电池板按照矩阵的形式排列，形成一个规律的阵列。
这种排布方式可以最大程度地利用空间，提高发电效率。
矩阵式排布适用于大型光伏发电站或大型屋顶。
然而，由于需要复杂的布线和支架系统，安装和维护较为复杂。
光伏设计排布方式有单排式、并排式、斜坡式、追踪式和矩阵式等。
不同的排布方式适用于不同的场所和需求。
在设计光伏发电系统时，应根据实际情况选择合适的排布方式，以提高发电效率和系统性能。
光伏组件安装方案
光伏组件安装方案随着全球环保意识的增强，太阳能作为重要的清洁能源，被越来越多的人所重视。
而太阳能光伏电池板是太阳能电站的基础。
然而，对很多人来说，光伏组件的安装容易成为一个难题。
因此，这篇文章将为各位读者介绍一些光伏组件的安装方案。
一、屋顶安装屋顶安装是最常见的光伏组件安装方式。
在屋顶上安装光伏组件非常有利，因为它能够充分利用屋顶上的空间，并且不会占用其它的空间。
然而，在进行屋顶安装时，需要考虑屋顶的承载能力和耐久性。
当屋顶的承载能力不足时，需要进行加固。
同时，光伏模块的安装更需要考虑它抗风压能力。
一些地区常有强风，如果光伏组件无法承受强风，将会导致组件脱离或者损坏。
此外，对于屋顶安装，需要选择合适的安装角度。
通常情况下，太阳能电池板的安装角度应该与当地的纬度相等。
这样可以最大化地收集阳光并产生最大化的电力。
然而，对于已经建成的房屋，屋顶的朝向不一定是最佳的，并且还可能会受到阴影的影响，因此需要进行适当的调整。
二、立柱安装立柱安装是另一种光伏组件安装方式。
它通常用于在地面上安装光伏组件，可以避免屋顶的问题。
当安装在草地上时，需要将光伏组件与草坪分开，使用混凝土或者石头做成一个平台支撑光伏组件。
这不仅能够保护光伏组件，同时也能使得草坪不被损坏。
然而，立柱安装通常需要更多的空间，还要考虑周围的树木和建筑物以及其他障碍，以避免光伏组件受到遮挡并影响其能量产出。
三、墙面安装墙面安装是另一个较少使用但仍然有用的安装方式。
它适用于某些可以在墙面上安装的建筑物。
在进行墙面安装时，需要保证光伏组件安装在光线充足的墙面上，并根据当地纬度和降雨情况确定最佳的安装角度。
在选择安装位置时，需要考虑周围的建筑物和树木是否会遮挡光线，以确保光伏组件能够最大化地收集阳光并产生电力。
四、光伏组件采用易安装设计在安装光伏组件时，还可以选择具有易安装设计的光伏组件。
这些组件通常具有更简单的安装方式，更少的安装部件，并且易于调整安装角度。

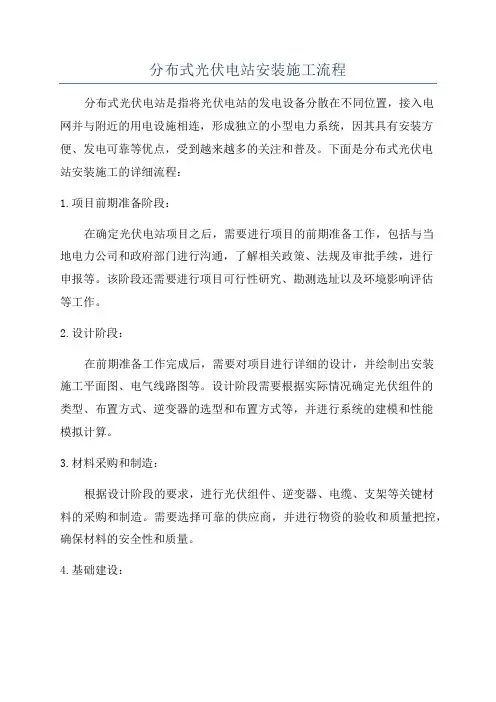

分布式光伏电站安装施工流程
分布式光伏电站安装施工流程分布式光伏电站是指将光伏电站的发电设备分散在不同位置，接入电网并与附近的用电设施相连，形成独立的小型电力系统，因其具有安装方便、发电可靠等优点，受到越来越多的关注和普及。
下面是分布式光伏电站安装施工的详细流程：1.项目前期准备阶段：在确定光伏电站项目之后，需要进行项目的前期准备工作，包括与当地电力公司和政府部门进行沟通，了解相关政策、法规及审批手续，进行申报等。
该阶段还需要进行项目可行性研究、勘测选址以及环境影响评估等工作。
2.设计阶段：在前期准备工作完成后，需要对项目进行详细的设计，并绘制出安装施工平面图、电气线路图等。
设计阶段需要根据实际情况确定光伏组件的类型、布置方式、逆变器的选型和布置方式等，并进行系统的建模和性能模拟计算。
3.材料采购和制造：根据设计阶段的要求，进行光伏组件、逆变器、电缆、支架等关键材料的采购和制造。
需要选择可靠的供应商，并进行物资的验收和质量把控，确保材料的安全性和质量。
4.基础建设：光伏电站的安装需要选择合适的场地进行施工，其中需进行场地平整、土方开挖、基坑支护等工程，确保基础平稳牢固。
同时，还需要施工道路、办公临时设施等的搭建。
5.组件安装：完成基础建设后，开始进行光伏组件的安装工作。
安装施工人员根据设计图纸的要求，进行支架的安装，然后将光伏组件逐一安装在支架上，同时进行电缆的敷设等工作。
6.逆变器安装：光伏组件安装完毕后，进行逆变器的安装工作。
逆变器主要负责将光伏组件发出的直流电转换为交流电，并接入电网。
安装施工人员需要按照设计图纸和相关要求，将逆变器安装在合适的位置，并进行电缆的连接。
7.现场调试和维护：光伏电站安装施工完毕后，需要进行现场调试和维护工作。
现场调试主要包括调试整个系统的电气连接、光伏组件的功率输出、逆变器的正常运行等。
同时，还需要进行电气安全检查、保护设置和监测系统的安装等工作。
8.竣工验收和运行：在完成现场调试和维护工作后，需要进行竣工验收和运行工作。

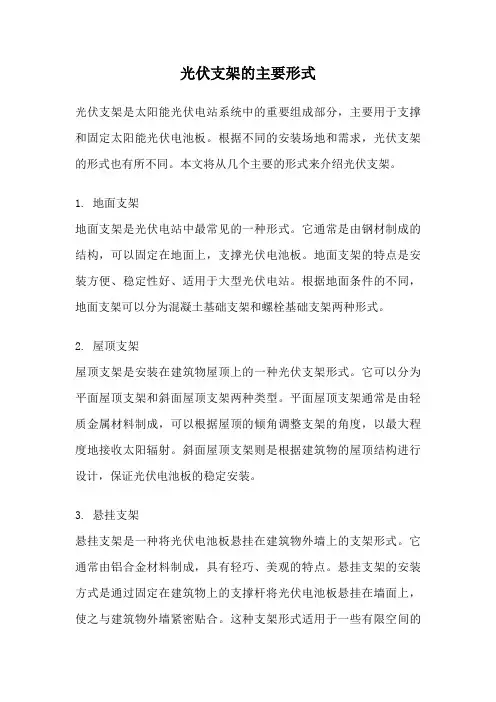

光伏支架的主要形式
光伏支架的主要形式光伏支架是太阳能光伏电站系统中的重要组成部分，主要用于支撑和固定太阳能光伏电池板。
根据不同的安装场地和需求，光伏支架的形式也有所不同。
本文将从几个主要的形式来介绍光伏支架。
1. 地面支架地面支架是光伏电站中最常见的一种形式。
它通常是由钢材制成的结构，可以固定在地面上，支撑光伏电池板。
地面支架的特点是安装方便、稳定性好、适用于大型光伏电站。
根据地面条件的不同，地面支架可以分为混凝土基础支架和螺栓基础支架两种形式。
2. 屋顶支架屋顶支架是安装在建筑物屋顶上的一种光伏支架形式。
它可以分为平面屋顶支架和斜面屋顶支架两种类型。
平面屋顶支架通常是由轻质金属材料制成，可以根据屋顶的倾角调整支架的角度，以最大程度地接收太阳辐射。
斜面屋顶支架则是根据建筑物的屋顶结构进行设计，保证光伏电池板的稳定安装。
3. 悬挂支架悬挂支架是一种将光伏电池板悬挂在建筑物外墙上的支架形式。
它通常由铝合金材料制成，具有轻巧、美观的特点。
悬挂支架的安装方式是通过固定在建筑物上的支撑杆将光伏电池板悬挂在墙面上，使之与建筑物外墙紧密贴合。
这种支架形式适用于一些有限空间的建筑物，如高层住宅、商业大厦等。
4. 水浮支架水浮支架是一种将光伏电池板安装在水面上的支架形式。
它通常由浮体和支架框架组成，可以使光伏电池板漂浮在水面上。
水浮支架的特点是适用于水体面积较大的地区，可以最大限度地利用水面资源进行光伏发电。
水浮支架还具有随水面波浪起伏而调整角度的功能，以保证光伏电池板的最佳接收太阳辐射。
5. 移动支架移动支架是一种可以根据太阳位置调整角度的光伏支架形式。
它通常由铝合金材料制成，具有可调节角度的特点。
移动支架可以根据太阳的位置自动调整光伏电池板的角度，以最大限度地接收太阳辐射。
这种支架形式适用于需要随时调整角度的场所，如太阳能车棚、户外充电站等。
以上是光伏支架的主要形式。
根据不同的安装场地和需求，选择合适的支架形式可以提高光伏电站的发电效率和稳定性。
光伏支架安装方式
光伏支架安装方式光伏支架作为光伏电站重要的组成部分，它承载着光伏电站的发电主体。
支架的选择直接影响着光伏组件的运行安全、破损率及建设投资，选择合适的光伏支架不但能降低工程造价，也会减少后期养护成本。
一、光伏支架类型1、根据材料分类根据光伏支架主要受力杆件所采用材料的不同，可将其分为铝合金支架、钢支架以及非金属支架，其中非金属支架使用较少，而铝合金支架和钢支架各有特点。
2、根据安装方式分类二、固定式光伏支架介绍光伏阵列不随太阳入射角变化而转动，以固定的方式接收太阳辐射。
根据倾角设定情况可以分为：最佳倾角固定式、斜屋面固定式和倾角可调固定式。
1、最佳倾角固定式先计算出当地最佳安装倾角，而后全部阵列采用该倾角固定安装，目前在平顶屋面电站和地面电站广泛使用。
1)平顶屋面-混凝土基础支架平顶屋面混凝土基础支架是目前平屋面电站中最常用的安装形式，根据基础的形式可以分为条形基础和独立基础;支架支撑柱与基础的连接方式可以通过地脚螺栓连接或者直接将支撑柱嵌入混凝土基础。
优点：抗风能力好，可靠性强，不破坏屋面防水结构。
缺点：需要先制作好混凝土基础，并养护到足够强度才能进行后续支架安装，施工周期较长。
2)平顶屋面-混凝土压载支架优点：混凝土压载支架施工方式简单，可在制作配重块时同时进行支架安装，节省施工时间。
缺点：混凝土压载支架抗风能力相对较差，设计配重块重量时需要充裕考虑到本地最大风力。
3)地面电站-混凝土基础支架空中电站混凝土基础支架多种多样，根据不用的项目地质情况，可选择对应的安装体式格局，以下首要介绍现浇钢筋混凝土基础、独立及条形混凝土基础、预制混凝土空心柱基础等几种最常见的混凝土基础安装形式。
现浇钢筋混凝土基础根据基础形式不同，现浇钢筋混凝土基础可分为现浇混凝土桩和浇注锚杆。
长处：现浇钢筋混凝土基础开挖土方量少，混凝土钢筋用量小，造价较低、施工速度快。
缺点：现浇钢筋混凝土基础施工易受季节和天气等环境因素限制，施工要求高，一旦做好后无法再调节。
太阳能光伏板安装的正确方法
太阳能光伏板安装的正确方法
安装家用太阳能光伏发电板需要按照以下步骤进行：
1. 选址：选择一个光照充足、没有遮挡物的位置，比如房顶或者院子。
如果房顶无法承重或面积不足，可以考虑屋顶或地面架安装。
2. 安装支架：根据光伏板的尺寸和数量，安装相应的支架。
支架必须平稳牢固，并且与建筑物或地面之间有一定的距离，以便于光线照射和风力自然散热。
3. 安装电池板：将太阳能电池板固定在支架上，接好电线。
电线的长度应该预留足够的余地，方便连接逆变器。
4. 连接电缆：将电池板的电线连接到逆变器上，逆变器会把直流电转换成交流电。
5. 接入电网：将逆变器输出的电能接入家庭电网，实现自给自足或向电网出售多余电能。
同样也需要请专业人员操作安装。
6. 启动检查：启动发电系统并检查运行状态。
在正式使用之前，需要进行一些基本的检查和测试，以确保电池板、逆变器和电网连接正确，并且没有任何故障或漏电现象。
安装太阳能光伏板是一个专业性较强的工作，如果对具体步骤不太熟悉，建议找专业人员来进行安装。
光伏电站施工方案
光伏电站施工方案一、测量放线及定点：测量人员以控制网为基础进行光伏组件基础放点，按照图纸准确放出桩基基础高程、中心线，用木桩或者钉子喷上红漆标记清晰，以便施工。
如下图：二、桩基打孔：按照测量放线的点位，用潜孔机进行桩基的打孔。
打孔顺序按前立柱和后立柱分别进行。
如下图：注意事项及问题：孔的垂直度；孔的中心定位；前立柱和后立柱孔必须在一条线上；三、地锚桩布料：将地锚桩倒运至施工子方阵内，并按照事先打好的孔量整齐布放在各施工区域内。
如下图：注意事项及问题：地锚桩上面焊接钢筋笼是否符合要求；焊点位置及布料过程中镀锌是否破坏，补救方法；四、地锚桩浇筑：准备振捣工具（钢筋棍）挂线将桩基中心及高程定位将钢桩放入已打好的孔位并定位（固定）灌入混凝土分层浇筑并振捣浇筑完成后，检查、确认点位符合要求。
如下图注意事项及问题：如何在浇筑的过程中控制钢桩的位移五、拉拔实验：注意事项及问题：灌注桩浇筑完成后多少天可以做拉拔实验？六、支架安装：支架倒运布料（横梁、前后立柱、檩条、斜撑、托架、后立柱斜拉筋）准备配件及安装工具（连接板、连接螺丝螺母垫片、扳手、角度尺、钢卷尺、施工线、马凳、人字梯、手套）将托架、斜撑、连接板安装到斜梁上四角立柱放入钢桩定位挂线测量对角线以线为基准安装所有前后立柱安装横梁安装檩条檩条连接板的安装注意事项及问题：四角立柱定位，测量对角线是否相等；所有长短立柱底脚限位螺丝可初步紧固，其余螺丝均手动紧固；注意螺丝的方位或者朝向及垫片的数量和大小；七、组件安装：检验支架安装合格后，安装光伏板。
1、电池组件倒运布料，准备配件及安装工具2、先安装最高排光伏版：首先根据图纸位置安装四个已打孔的橡胶垫片，加底部夹片，安装最高排第一个光伏版按设计图纸定位，最高处拉横向、立向基准线，作为光伏版的横向基准；光伏板靠近支架外侧一端穿入顶部盖片，紧固螺栓。
内侧盖片在安装第二片光伏板之后安装，并紧固螺栓。
依次安装其他光伏板。
3、安装中间一排光伏版，方法同上。
分布式屋顶光伏电站的全部安装方式
分布式屋顶光伏电站的全部安装方式一、安装方式：混凝土基础安装按施工方式可分为：预制水泥基础和直接浇筑基础。
根据其大小可分为：独立底座基础和复合底座基础。
在分布式光伏电站中的使用范围：混凝土平面屋顶。
优点：承载能力强，抗洪抗风效果好，受力可靠，不破坏水泥屋顶，强度好，精度高，且施工简单、方便、不需要大的施工设备。
缺点：增加屋顶的负荷，所需的钢筋混凝土量大、人工多、施工周期长，整体造价较高。
1）独立底座基础独立底座为前后支架分开放置在混凝土平面屋顶上，独立底座按柱体形状分为方形柱、圆形柱。
a.方形柱方形柱基座从连接方式上分为：支架与水泥基础基座螺丝连接、支架连同水泥基础一起浇筑、支架直接压在混凝土基础凹槽下、混凝土直接放置在支架上。
图1 支架与水泥基础基座螺丝连接图2 支架连同水泥基础一起浇筑图3 支架直接压在混凝土基础凹槽下图4 混凝土直接放置在支架上b.圆形柱圆形柱基座从连接方式上分为：支架与混凝土基础基座螺丝连接、支架连同水泥基础一起浇筑。
图5 支架与水泥基础基座螺丝固定连接图6 支架连同水泥基础一起浇筑2）复合底座基础复合底座基础也称条形基础，将前后支架连接为一体，具有更好的抵抗载荷能力。
其与支架的连接方式可分为：支架与混凝土基础基座螺丝连接和支架连同水泥基础一起浇筑。
图7 支架与混凝土基础基座螺丝连接图8 支架连同水泥基础一起浇筑二、安装方式：夹具安装材质可分为：铝型材、热镀锌钢、铝合金、不锈钢等。
适用范围：主要应用于彩钢瓦屋顶和琉璃瓦斜屋顶。
特点：重量轻、成本较低、可靠性高、安装便捷。
由于彩钢的结构种类多，夹具种类也较多，下面只列举部分夹具类型。
1）彩钢瓦的安装夹具（夹持）适用彩钢瓦类型：角驰三型、直立锁边结构。
图9 彩钢瓦的安装夹具（夹持）图10 彩钢瓦的安装夹具（夹持）2）马鞍支座适用彩钢瓦类型：角驰三型、直立锁边结构、梯形结构。
与彩钢瓦的连接方式分为：粘接（如图12所示）和螺栓固定（如图13所示）。
屋顶分布式光伏电站安装方式
屋顶分布式光伏电站安装方式屋顶分布式光伏电站一般利用商业大楼、工业厂房、民用建筑等屋顶建设光伏发电系统。
由于屋顶分布式光伏电站不占用土地资源，能产生绿色电力，且发电电力能够就近消纳等优点，因此得到了国家的大力支持。
那么针对不同的屋顶类型，分布式光伏都是怎么安装的呢?下面小编就为大家汇总一下屋顶分布式光伏的安装方式。
各建筑根据屋顶类型不同，主要分为混凝土屋顶、彩钢瓦屋顶及瓦屋顶。
分布式光伏电站的安装根据这三种不同类型主要采用配重法和夹具法。
一、混凝土屋顶(1)结构形式适宜于建设屋顶分布式光伏电站的混凝土屋顶一般是平屋顶形式。
(2)安装方式混凝土屋顶一般采用混凝土配重块作为基础，它不破坏屋顶原有结构，而实际设计安装过程中，这种基础会有各种各样的形式，如条形基础、方形基础、钢筋混凝土配重块+特种工程塑料支架等方案，但基本原理都是一样的。
本方案由于采用平铺屋顶的方式，组件倾角一般为5°或者10°，承受的风载较小，且不使用钢支架，因此光伏系统单位面积重力荷载较小，可满足不上人混凝土屋顶的承载要求。
混凝土屋顶由于采用配重块基础，而配重块一般重80-100kg左右，所以这种屋顶分布式光伏的安装方式对屋顶承重要求比较高。
混凝土屋顶有上人屋面和不上人屋面之分，根据《建筑结构荷载规范》(GB50009-2012)规定，上人屋面的活荷载的设计标准值为2.0KN/m2(200kg/m2)，不上人屋面的活荷载的设计标准值为0.5KN/m2(50kg/m2)。
因此，对于上人屋面，荷载不小于2.0KN/m2的屋顶，基本可以判定为适合建设这种形式的屋顶分布式光伏电站，而对于不上人屋面，则需采用特殊设计方案，如上图中的钢筋混凝土配重块+特种工程塑料支架方案。
二、彩钢瓦屋顶(1)结构形式彩钢瓦屋顶一般是厂房屋顶，根据彩钢瓦的规格一般分为角驰型彩钢瓦、直立锁边型彩钢瓦及梯形彩钢瓦，其结构形式如下。
(2)安装方式根据不同的彩钢瓦形式，可选择相应的夹具或者支座基础，其安装方式如下图：由于角驰型和直立锁边型彩钢瓦，其安装方式可以直接采用夹具作为屋顶分布式光伏组件的基础，没有破坏彩钢瓦的完整性，因此这两种形式的厂房屋顶很适合做屋顶分布式光伏电站，而梯形彩钢瓦屋顶由于光伏组件支座的安装方式破坏了彩钢瓦的整体性，因此存在漏水隐患，此种形式的安装方式要做好防水措施。
分布式屋顶光伏发电站的全部安装方式
分布式屋顶光伏发电站的全部安装方式1. 前言分布式屋顶光伏发电是一种通过将太阳能电池板安装在建筑物的屋顶上，将太阳能转化为可用电能的方法。
本文将介绍分布式屋顶光伏发电站的全部安装方式，以帮助您了解如何在建筑物上安装光伏发电设备。
2. 安装位置选择在选择安装位置时，需要考虑以下因素：- 建筑物的屋顶结构和负重能力：确保屋顶能够承受太阳能电池板的重量，不会对建筑物结构造成影响。
- 一日内的太阳照射情况：选择没有阴影遮挡的位置以最大化太阳能的吸收效果。
- 安全因素：确保太阳能电池板安装在安全可靠的位置，避免发生意外事故。
3. 安装步骤以下是分布式屋顶光伏发电站的安装步骤：步骤一：准备工作- 确定安装位置并测量屋顶面积，以确定需要安装的太阳能电池板数量。
- 验证建筑物的屋顶结构和负重能力是否符合安装要求。
- 完成与相关当地部门的联络和申请，获取必要的许可证和批准。
步骤二：材料采购- 购买符合质量和安全标准的太阳能电池板和相关组件，如逆变器、电池组和组件支架等。
步骤三：安装太阳能电池板支架- 根据建筑物的屋顶结构和负重能力选择合适的太阳能电池板支架，并进行安装。
步骤四：安装太阳能电池板- 将太阳能电池板安装在之前安装好的支架上，确保板与支架连接牢固。
步骤五：安装逆变器和电池组- 将逆变器和电池组安装在建筑物内部的合适位置，并与太阳能电池板进行连接。
步骤六：并网连接- 将逆变器与当地电力公司的电网连接，以实现太阳能发电和电网供电之间的无缝切换。
步骤七：测试和调试- 对安装完成的分布式屋顶光伏发电站进行测试和调试，确保设备正常运行。
4. 维护和监控安装完成后，分布式屋顶光伏发电站需要进行定期的维护和监控，以确保设备的正常运行和输出效率的最大化。
5. 结论通过按照以上步骤进行安装，您可以成功搭建一套分布式屋顶光伏发电站。
然而，请注意在安装过程中遵循相关安全规范，并确保与当地部门进行合作和遵守相关规定。
以上是分布式屋顶光伏发电站的全部安装方式的介绍，希望能对您有所帮助。
光伏板安装方法
光伏板安装方法
光伏板安装是利用太阳能光伏发电技术，将太阳能转化为电能。
光伏板安装的
质量和方法直接影响着太阳能发电系统的发电效率和使用寿命。
下面将介绍光伏板安装的方法。
首先，选择安装位置。
光伏板需要充分暴露在阳光下，因此安装位置应选择在
没有遮挡物的屋顶或者阳台上。
同时，要考虑安装位置的承重能力，确保能够承受光伏板的重量。
其次，准备安装工具和材料。
在进行光伏板安装之前，需要准备好安装工具和
材料，如螺丝刀、螺丝、支架等。
确保所有工具和材料都是高质量的，以确保安装的牢固和稳定。
接下来，安装支架。
支架的安装是光伏板安装的重要环节，支架的稳固性直接
关系到光伏板的使用寿命和安全性。
在安装支架时，要注意支架的水平和垂直度，确保支架安装牢固。
然后，安装光伏板。
在支架安装完成后，可以开始安装光伏板。
在安装光伏板时，要注意光伏板的方向和角度，确保能够充分接受阳光的照射。
同时，要注意光伏板与支架的连接，确保连接牢固。
最后，接线连接。
光伏板安装完成后，需要进行接线连接。
在进行接线连接时，要注意接线的牢固性和接线的正确性，确保光伏板能够正常发电。
总之，光伏板安装是一个复杂的过程，需要认真对待。
只有严格按照安装方法
进行操作，才能确保光伏板的安全和稳定，提高太阳能发电系统的发电效率和使用寿命。
希望本文介绍的光伏板安装方法能够对您有所帮助。
地面光伏电站施工步骤与安全措施
地面光伏电站施工步骤与安全措施一、地面光伏电站施工步骤随着可再生能源产业的不断发展，光伏电站作为一种清洁能源发电方式，受到了越来越多的关注和青睐。
而地面光伏电站的施工过程中，涉及到许多步骤和操作，下面将对地面光伏电站的施工步骤进行详细介绍：1. 地面准备：在进行地面光伏电站施工之前，首先需要对电站布设地进行准备。
这包括对地面进行平整处理，清理杂草和垃圾，确保地面平整、无障碍物。
2. 基础施工：接下来是地面光伏电站的基础施工。
这一步骤包括进行地面的测量、标志和打桩，然后进行基础的混凝土浇筑，确保光伏支架的牢固和稳定。
3. 安装支架：支架的安装是地面光伏电站施工的关键环节。
在进行支架的安装过程中，需要对支架进行检查和调整，确保其安装符合标准和要求。
4. 安装电池板：一旦支架安装完成，接下来就是对光伏电池板的安装。
在这一步骤中，需要对电池板进行逐一检查，确保其完好无损，并且按照顺序进行安装。
5. 电气连接：最后一步是进行光伏电站的电气连接。
这包括对电池板、逆变器、配电箱等设备的连接和布线，确保电站的正常运行。
二、地面光伏电站施工安全措施在地面光伏电站的施工过程中，安全永远是最重要的。
为了确保工人和施工过程的安全，需要严格遵守一系列安全措施和规范。
以下是一些常见的地面光伏电站施工安全措施：1. 安全教育：在进行地面光伏电站施工之前，必须对所有参与施工的工人进行安全教育和培训。
他们需要了解施工现场的危险因素和应急处理方法。
2. 个人防护：所有参与施工的工人都必须佩戴个人防护装备，如安全帽、安全鞋、安全带等。
这些防护装备可以有效的保护工人在施工过程中的安全。
3. 施工设备检查：在进行地面光伏电站施工之前，需要对使用的施工设备进行全面检查和维护。
确保设备的正常运行和安全性能。
4. 施工现场安全围栏：施工现场应设置明显的安全围栏，并对施工现场进行标识和警示，防止造成不必要的伤害和事故。
5. 应急预案：在发生意外事故时，需要有完善的应急预案和应急设施，及时处理和处置意外情况，保障参与施工的工人和设备的安全。
光伏电站安装流程
光伏电站安装流程
一、准备阶段：
1、根据项目的特点，确定安装方式，确定电站安装位置；
2、组织安装人员，准备安装工具；
3、组织钢材，准备安装材料；
4、计算安装用电量，准备电源线路；
5、编制安装施工方案；
二、安装阶段：
1、安装太阳能组件：
（1）安装支架；
（2）拆装太阳能组件；
（3）安装能量收集系统；
2、安装储能装置：
（1）安装储能模块；
（2）安装储能控制模块；
（3）安装储能电缆；
3、安装逆变器：
（1）安装逆变器主机；
（2）安装逆变器连接线路；
4、安装箱式变电站：
（1）安装箱式变电站；
（2）安装开关柜；
（3）安装电缆；
5、安装检测仪表：
（1）安装环境检测仪表；
（2）安装电站系统实时检测仪表； （3）安装电能计量仪表；
三、调试阶段：
1、录入系统参数；
2、检查电缆连接；
3、安装软件系统；
4、进行现场调试；
5、调试完成；
四、完工阶段：
1、清理施工现场；
2、检查安装结果；
3、归档安装文件；
4、出具安装记录；
5、完成安装，投入运行；。
屋顶分布式光伏电站柜盘安装施工方案
屋顶分布式光伏电站柜盘安装施工方案A. 基础型钢安装（1）调直型钢。
将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架。
（2）按施工图纸所标位置，用水准仪或水平尺找平、找正。
找平过程中，需要用垫片的地方最多不能超过三片。
然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。
最终基础型钢顶部宜高出抹平地面l0mm，手车柜按产品技术要求执行。
（3）基础型钢与地线连接：基础型钢安装完毕后，与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍。
然后将基础型钢刷两遍灰漆。
柜（盘）就位，找正、找平后，除柜体与基础型钢固定，柜体与柜体、柜体与侧档板均用钮锌螺丝连接。
柜（盘）接地：每台柜（盘）单独与基础型钢连接。
每台柜从后面左下部的基础型钢侧面上焊上鼻子，用6mm2 铜线与柜上的接地端子连接牢固。
柜（盘）顶上母线配制见“母带安装”要求。
柜（盘）二次小线连结按原理图逐台检查柜（盘）上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。
按图敷设柜与柜之间的控制电缆连接线。
敷设电缆要求见“电缆敷设”。
控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上，端子板每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加眼圈。
多股线应刷锡，不准有断股。
（4）柜（盘）内的设备及接线完整齐全，固定牢靠。
操动部分动作灵活准确。
有两个电源的柜（盘）母线的相序排列一致。
相对排列的柜（盘）母线的相序排列对称，母线色标正确。
盘内母线色标均匀完整；二次接线排列整齐，回路编号清晰、齐全，采用标准端子头编号，每个端子螺丝上接线不超过两根。
柜（盘）的引入、引出线路整齐。
无功功率补偿本体柜（SVG ） 柴油发电机预制舱箱式变压器作业（工序）流程图作业流程图(1)开箱检查1)屏柜开箱前应提早报请监理单位审核同意，同意后方可开箱。
开箱时需有监理单位人员现场见证。
2)开箱时应首先检查设备包装的完好情况，是否有严重碰撞的痕迹及可能使箱内设备受损的现象；根据装箱清单，检查设备及其备品等是否齐全；对照设计图纸，核对设备的规格、型号、回路布置等是否符合要求。
