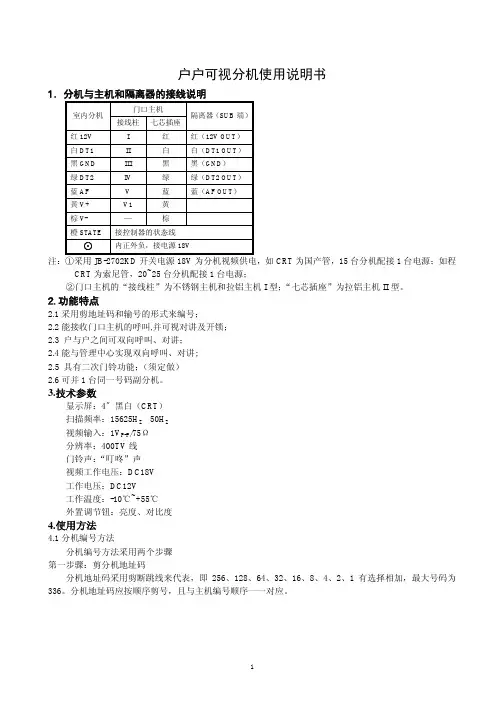

户户可视分机使用说明书

1．分机与主机和隔离器的接线说明

门口主机

隔离器（SUB端）

室内分机

接线柱七芯插座

红12V I 红红（12V OUT）

白DT1 II 白白（DT1 OUT）

黑GND III 黑黑（GND）

绿DT2 IV 绿绿（DT2 OUT）

蓝AF V 蓝蓝（AF OUT）

黄V+ V1 黄

棕V- —棕

橙STATE 接控制器的状态线

⊙内正外负，接电源18V

注：①采用JB-2702KD开关电源18V为分机视频供电，如CRT为国产管，15台分机配接1台电源；如程CRT为索尼管，20~25台分机配接1台电源；

②门口主机的“接线柱”为不锈钢主机和拉铝主机I型；“七芯插座”为拉铝主机II型。

2.功能特点

2.1采用剪地址码和输号的形式来编号；

2.2能接收门口主机的呼叫,并可视对讲及开锁；

2.3 户与户之间可双向呼叫、对讲；

2.4能与管理中心实现双向呼叫、对讲;

2.5 具有二次门铃功能；（须定做）

2.6可并1台同一号码副分机。

3.技术参数

显示屏：4〞黑白（CRT）

扫描频率：15625H Z 50H Z

视频输入：1V P-P/75Ω

分辨率：400TV线

门铃声：“叮咚”声

视频工作电压：DC18V

工作电压：DC12V

工作温度：-10℃~+55℃

外置调节钮：亮度、对比度

4.使用方法

4.1分机编号方法

分机编号方法采用两个步骤

第一步骤：剪分机地址码

分机地址码采用剪断跳线来代表，即256、128、64、32、16、8、4、2、1有选择相加，最大号码为336。分机地址码应按顺序剪号，且与主机编号顺序一一对应。

分机跳线

01

02

04

08

16

32

64

128

256

例如：1号分机——剪断01即可；

10号分机——剪断02、08即可；

30号分机——剪断02、04、08、16即可；

331号分机——剪断01、02、08、64、256即可。

第二步骤：主机输号

主机进入编程将P###项清空，在键盘上输入1号分机要编的号码，提起分机手柄按住开锁键，然后按主机上的保安键进行确认。若编号成功主机会有一声长“嘟”声，否则为“嘟.嘟”声；分机编完号码后密码自动为1234；所有分机编完号后按99+保安键（三位显示）或099+保安键（四位显示）对所有分机进行确认。无误退出编程状态。

4.2密码设置方法（密码为密码键；“住户密码”为1~6位数字；“分机号”为4位数字；主机键盘操作）

4.2.1密码设置：密码+“分机号”+密码+“住户旧密码”+密码+“住户新密码”+密码

说明：①“住户旧密码”为住户原先使用的密码，“住户新密码”为住户想设置的密码；

②第一次设置密码，旧密码为1234。

4.2.2密码开锁：密码+“分机号”+“住户密码”+密码

4.3选呼方法

4.3.1主机呼叫分机

在主机上键盘上拨3位分机号或4位分机号呼叫，分机振铃后提机即可对讲。

4.3.2单元户户对讲

分机提机拨单元内所要呼叫的分机号，对方分机振铃后提机即可对讲。

4.3.3跨单元户户对讲

分机提机先拨“＊”键，接着拨分机所在单元主机号（3位），最后拨分机号（4位），对方分机振铃后提机即可对讲。

4.4监视方法

直接按分机的监视键即可监视门口主机前的情况。

4.5开锁方法

主机选通分机，分机提机按下开锁键即可开锁。

4.6求助方法

按报警键呼叫管理中心，管理机振铃后提机选通该分机，分机振铃后提机即可对讲。

4.7门铃功能

可在住户家门口安装一个门铃开关，通过分机实现二次门铃功能。当有人按门铃开关，分机将发出“叮咚”提示音。

5.结构图及安装方法

5.1结构图

①II型分机结构图

②III型分机结构图

③IV型分机结构图

5.2安装方法

①II、III型分机安装方法

②IV型分机安装方法
