FPGA
FPGA概述PPT课件
6.底层内嵌功能单元 内嵌专用硬核是相对于底层嵌入的软核而言 的,硬核(Hard Core)使FPGA具有强大 的处理能力,等效于ASIC电路。
•12
1.3 IP核简介
IP(Intelligent Property)核
是具有知识产权的集成电路芯核总称,是 经过反复验证过的、具有特定功能的宏模 块,与芯片制造工艺无关,可以移植到不 同的半导体工艺中。
通道绑定原 理示意图
•28
5.预加重技术 在印制的电路板上,线路是呈现低通滤波 器的频率特性的,为解决高频部分的损失, 就要采取预加重技术。
预加重技术的思想是:在传输信号时,抬高 信号的高频信号,以补偿线路上高频分量的 损失。
•29
没有预加重 的发送波形
•30
预加重后的 发送波形
没有预加重 的接收波形
典型的IOB内部结构示意图
2.可配置逻辑块(CLB)
CLB是FPGA内的基本逻辑单元 .
CLB的实际数量和特性会依据器件的不同而不同,但是每 个CLB都包含一个可配置开关矩阵,此矩阵由选型电路(多 路复用器等)、触发器和4或6个输入组成。
典型的CLB结 构示意图
3. 数字时钟管理模块(DCM)
目前FPGA中多使用4输入的LUT,所以每一 个LUT可以看成是一个有4位地址线的RAM。当用 户通过原理图或HDL语言描述一个逻辑电路以后, PLD/FPGA开发软件会自动计算逻辑电路的所有可 能结果,并把真值表(即结果)写入RAM,这样,每 输入一个信号进行逻辑运算就等于输入一个地址去 进行查表,找出地址对应的内容,然后输出即可。
DLL简单模 型示意图
Xilinx DLL的典 型模型示意图
在FPGA设计中,消除时钟的传输延迟,实现高扇出 最简单的方法就是用DLL,把CLK0与CLKFB相连 即可。 利用一个DLL可以 实现2倍频输出
《FPGA入门学习》课件
LED闪烁设计
总结词
通过LED闪烁设计,掌握FPGA的基本控制功能和数字逻辑设计。
详细描述
LED闪烁设计是FPGA入门学习的基本项目之一,通过该设计,学习者可以了解FPGA的基本控制功能 ,掌握数字逻辑设计的基本原理和方法。LED闪烁设计通常涉及到LED灯的驱动和控制,需要学习者 掌握基本的数字逻辑门电路和时序控制。
FPGA具有并行处理和高速计算的优点,适 用于数字信号处理中的实时信号处理和算 法加速。
数字滤波器设计
频谱分析和正交变换
FPGA可以实现高性能的数字滤波器,如 FIR滤波器和IIR滤波器,用于信号降噪和特 征提取。
FPGA可以高效地实现FFT等正交变换算法 ,用于频谱分析和信号频率成分的提取。
图像处理应用
优化设计技巧
时序优化
讲解如何通过布局布线、时序分析等手段优化 FPGA设计,提高时序性能。
资源共享
介绍如何通过资源共享减少FPGA资源占用,提 高设计效率。
流水线设计
讲解如何利用流水线设计技术提高系统吞吐量。
硬件仿真与调试技术
仿真工具使用
介绍常用HDL仿真工具(如ModelSim)的使用方法 。
03
CATALOGUE
FPGA开发实战
数字钟设计
总结词
通过数字钟设计,掌握FPGA的基本开发流程和硬件描述语言的应用。
详细描述
数字钟设计是FPGA入门学习的经典项目之一,通过该设计,学习者可以了解FPGA开 发的基本流程,包括设计输入、综合、布局布线、配置下载等。同时,数字钟设计也涉 及到硬件描述语言(如Verilog或VHDL)的应用,学习者可以掌握基本的逻辑设计和
基础语言。
FPGA开发流程
FPGA工作原理
FPGA工作原理

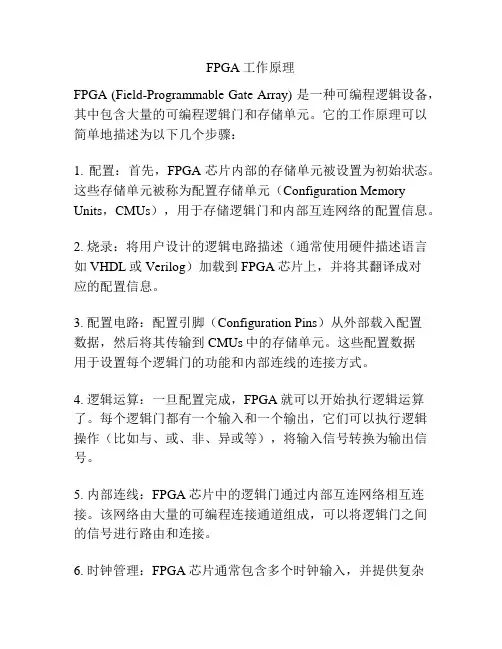

FPGA (Field-Programmable Gate Array) 是一种可编程逻辑设备,其中包含大量的可编程逻辑门和存储单元。
它的工作原理可以简单地描述为以下几个步骤:
1. 配置:首先,FPGA芯片内部的存储单元被设置为初始状态。
这些存储单元被称为配置存储单元(Configuration Memory Units,CMUs),用于存储逻辑门和内部互连网络的配置信息。
2. 烧录:将用户设计的逻辑电路描述(通常使用硬件描述语言如VHDL或Verilog)加载到FPGA芯片上,并将其翻译成对
应的配置信息。
3. 配置电路:配置引脚(Configuration Pins)从外部载入配置
数据,然后将其传输到CMUs中的存储单元。
这些配置数据
用于设置每个逻辑门的功能和内部连线的连接方式。
4. 逻辑运算:一旦配置完成,FPGA就可以开始执行逻辑运算了。
每个逻辑门都有一个输入和一个输出,它们可以执行逻辑操作(比如与、或、非、异或等),将输入信号转换为输出信号。
5. 内部连线:FPGA芯片中的逻辑门通过内部互连网络相互连接。
该网络由大量的可编程连接通道组成,可以将逻辑门之间的信号进行路由和连接。
6. 时钟管理:FPGA芯片通常包含多个时钟输入,并提供复杂
的时钟分配和管理电路。
这些时钟管理电路用于对逻辑电路中的寄存器和时序元件进行同步和控制。
通过配置和控制这些可编程元件,FPGA可以实现各种不同的功能。
用户可以根据具体需求来设计和实现特定的逻辑电路,从而使FPGA具有灵活性和可重构性。
这也是FPGA在许多应用领域中广泛使用的原因之一。
fpga简介
五、FPGA厂商
FPGA / PLD不是ATMEL的主要业务,中小规
模PLD做的不错。ATMEL也做了一些与Altera 和Xilinx兼容的片子,但在品质上与原厂家还是有一些
差距 。
Clear Logic 生产与一些著名PLD/FPGA大公司兼容的
芯片,这种芯片可将用户的设计一次性固化,不可编程, 批量生产时的成本较低。
三、FPGA的开发
• FPGA的开发软件与设计流程 • FPGA器件结构与原理
设计流程
设计输入
多种设计输入方法
• 原理图式图形设计输入 • 文本编辑
VHDL, Verilog, AHDL, XABEL • 内存编辑
Hex, Mif • 第三方工具
EDIF,HDL,VQM
设计综合
综合工具
Leonardo Spectrum* FPGA Compiler II Standard* & Altera Edition* FPGA Express* Synplicity Synplify*
• FPGA是电子设计领域中最具活力和发展 前途的一项技术,它的影响丝毫不亚于 70年代单片机的发明和使用。
• FPGA能做什么呢?
二、可编程逻辑器件的发展历程
• 只读存贮器(PROM)、紫外线可擦除只读存贮 器(EPROM)和电可擦除只读存贮器(EEPROM)
• 可编程逻辑器件(PLD),主要有PAL(可编程阵 列逻辑)和GAL(通用阵列逻辑)。
Virtex-II Pro
ALTERA公司推出新一代可编程逻辑器件
• 高性能结构 • TriMatrix存储器 • DSP块 • 高带宽高速I/O接
口 • PLL系统时钟管理 • 终端技术 • 方便的系统更新
FPGA技术介绍
FPGA技术介绍FPGA(全称为Field-Programmable Gate Array,场可编程门阵列)是一种可以通过用户自定义逻辑电路来实现数字电路设计的集成电路芯片。
相比于传统的ASIC(专用集成电路)芯片,FPGA具有更高的灵活性和可编程性,能够在生产后根据需要对其功能进行修改和调整。
FPGA通常由可编程逻辑单元(PLU)、可编程寄存器、内部存储器和输入输出端口等功能组成。
可编程逻辑单元是FPGA的核心,它由一系列的逻辑门电路(AND、OR、NOT等)组成,通过内部的可编程连接来实现不同的逻辑功能。
用户可以通过编程工具将所需的逻辑功能和电路连接方式写入FPGA芯片中,从而实现特定的电路设计。
FPGA的可编程性使得它在数字电路设计和开发上具有广泛的应用。
首先,FPGA可以用来实现复杂的数字逻辑功能。
相比于传统的硬件设计方法,使用FPGA进行设计可以显著节省时间和成本,同时也提高了设计的灵活性和可重用性。
其次,FPGA可以用来验证和测试设计的正确性和性能。
在产品开发的早期阶段,使用FPGA搭建原型可以快速验证设计的可行性,并进行系统级的测试。
最后,FPGA也广泛应用于数字信号处理、通信系统、图形图像处理等领域。
FPGA具有较高的运算速度和并行处理能力,可以满足实时性要求较高的应用场景。
FPGA的编程方法包括可硬件描述语言(HDL)和图形化编程。
HDL是一种使用硬件描述语言(如VHDL、Verilog)编写电路设计的方法。
通过HDL编写的代码可以描述电路的结构和功能,并通过编译和综合工具生成对应的配置位流(bitstream),用于配置FPGA芯片。
图形化编程是一种简化的编程方法,通过可视化界面和拖拽操作来实现电路设计。
这种编程方法适合于非专业的电路设计人员,但相对于HDL编程来说功能和灵活性较弱。
除了常见的FPGA芯片外,还有一类特殊的FPGA芯片称为SoC型FPGA。
SoC(System-on-Chip)型FPGA将可编程逻辑单元与处理器核心集成在同一个芯片中,不仅可以实现可编程逻辑功能,还可以运行嵌入式软件。
FPGA简介
IDEA Confidential
11
FPGA的优势
稳定性
软件工具提供了编程环境,FPGA电路是真正的编程“硬”执行过 程。 基于处理器的系统往往包含了多个抽象层,可在多个进程之间 计划任务、共享资源。 驱动层控制着硬件资源,而操作系统管理内 存和处理器的带宽。 对于任何给定的处理器内核,一次只能执行一 个指令,且基于处理器的系统时刻面临着严格限时的任务相互取占 的风险。 而FPGA不使用操作系统,拥有真正的并行执行和专注于 每一项任务的确定性硬件,可减少稳定性方面出现问题的可能。
IDEA Confidential
24
FPGA开发流程
配置下载 通过编程器(programmer)将布局布线后的配置文件下载至FPGA中, 对其硬件进行编程。配置文件一般为.pof或.sof文件格 式,下载方式包 括Active Serial Programming(主动)、Passive Serial(被动)、 JTAG等方式。
IDEA Confidential
16
FPGA开发流程
RTL级HDL描述
设计方法:自下而上与自上而下两种方式。 自下而上:由最底层的元器件开始,从基本子系统去构建大系统的 电路设计模式是我们最初进行电路设计的一种基本方法。这种由底向 上的设计方式是电子线路初期频频采用的方法,在电路不太复杂、层 次比较简单的设计中,它是一种非常行之有效的方法。但随着电路越 来越复杂,这种方法则会存在着较大的弊病。这就是,纵然每个子系 统的设计分别满足各自的要求,系统的整体性能指标却往往得不到保 障。
20
FPGA开发流程
综合
将RTL级HDL语言翻译成由与、或、非门等基本逻辑单元组成的门级 连接(网表),并根据设计目标与要求(约束条件)优化所生成的逻 辑连接,输出门级网表文件。
FPGA工作原理
FPGA工作原理
FPGA(现场可编程门阵列)是一种基于可靠硬件的集成电路。
与其他集成电路(如ASIC)相比,它提供了更大的灵活性和
可编程性。
FPGA的工作原理主要基于其内部的可编程逻辑单元(PL)和可编程连接资源(CLB)。
PL由一系列可编程的逻辑门组成,可以根据需要进行任意配置,从而实现不同的逻辑功能。
CLB 是一组可编程的互连资源,可以通过将逻辑单元之间的线缆连接起来,将它们相互链接以实现所需的连接关系。
FPGA的配置是通过加载一个特定的位流文件来完成的。
该文
件描述了在FPGA中应该配置的逻辑功能和连接关系。
当位
流文件加载到FPGA时,PL和CLB中的逻辑门和连接资源被
相应地配置。
通过重新加载不同的位流文件,FPGA可以实现不同的功能和
连接配置。
这使得FPGA可以应对不同的应用需求,而无需
进行硬件级的更改。
FPGA的可编程性使得它在许多应用领域中广泛使用。
例如,
它可以用于数字信号处理、计算加速、通信协议处理等。
此外,在原型开发和验证过程中,FPGA也经常被用作快速验证和验
证的平台。
总结起来,FPGA通过可编程逻辑单元和可编程连接资源的配置,实现了不同的逻辑功能和连接关系。
通过加载不同的位流
文件,FPGA可以在不同的应用场景中灵活适应需求,具有广泛的应用前景。
FPGA原理及芯片结构介绍
FPGA原理及芯片结构介绍FPGA (Field-Programmable Gate Array)是一种可编程逻辑芯片,其原理和芯片结构是现代电子设备中非常重要的一部分。
本文将介绍FPGA的原理和芯片结构。
FPGA的原理是基于集成电路技术,它利用可编程逻辑单元和可编程互连资源来实现任意逻辑功能的构建。
FPGA的核心是一个有大量逻辑单元的矩阵,每个逻辑单元可以执行各种逻辑操作。
这些逻辑单元通过互连资源连接在一起,以实现特定的功能。
与固定逻辑电路不同,FPGA的逻辑单元和互连资源可以根据需要进行编程,从而实现不同的设计。
FPGA的芯片结构主要由三个部分组成:可编程逻辑单元阵列(CLB)和可编程交换网络(switching network),以及输入/输出资源(IOB)。
可编程逻辑单元阵列(CLB)是FPGA的主要组成部分。
它由一系列的逻辑门和触发器组成,可以实现各种逻辑操作。
逻辑门用于实现布尔逻辑功能,如与、或、非等。
触发器用来存储数据,通常用于时序电路的设计。
CLB中的逻辑单元可以根据需要进行编程,以实现特定的功能。
可编程交换网络是FPGA中的重要部分,用于连接逻辑单元和输入/输出资源。
它由一系列的可编程开关和连接线组成,可以根据需要进行编程,以实现逻辑信号的传输。
交换网络通常采用分层结构,每一层都有一组开关和连接线,可以实现不同层之间的通信。
输入/输出资源(IOB)是FPGA与外部设备进行数据交换的接口。
它通常包括输入引脚、输出引脚和时钟引脚等。
输入引脚用于接收外部电路传输的数据,输出引脚用于向外部电路传输数据,时钟引脚用于同步数据传输。
IOB还可以包括输入/输出缓冲器、电平转换器等电路,以实现与外部设备的接口转换。
总之,FPGA是一种可编程逻辑芯片,它的原理和芯片结构是基于可编程逻辑单元和互连资源来实现任意逻辑功能的构建。
通过编程,FPGA 可以实现不同的逻辑功能,并可以根据需要进行重新编程。
FPGA的基本原理(详细+入门)
门阵等效门:一个门阵等效门定义为一个两输入端的“与非”门。 系统门:是芯片上门的总数,是厂家指定给器件的一个门数。
十一、FPGA的封装
1、引脚数:FPGA芯片总的引脚数。 2、用户I/O数:指除了电源引脚、特殊功能引脚外的引脚,这些引脚可根据用户的需要进行配置。 3、 I/O驱动电流:8mA 或10mA。 4、时钟网络数:FPGA芯片可能包含1个、2个或4个时钟网络。 5、封装:PLCC,PQFP,CPGA等封装形式。 6、工作温度范围:FPGA芯片一般有商用、工业用及军用等不同的工作温度范围。 7、工作环境:一般分普通工作环境和航天工作环境。
ACT1模块是如何实现三输入与门的?
2、查表型FPGA结构 两输入与门: 4 X 1 RAM 表:
A
B
C
0
0
0
0
1
0
1
0
0
1
1
1
A1
A0
(二)、 什么是FPGA? FPGA是英语(Field programmable Gate Array)的缩写,即现场可编程门阵。它的结构类似于掩膜可编程门阵(MPGA),由可编程逻辑功能块和可编程I/O模块排成阵列组成,并由可编程的内部连线连接这些逻辑功能块和I/O模块来实现不同的设计。 1、FPGA与MPGA的区别: MPGA利用集成电路制造过程进行编程来形成金属互连,而FPGA利用可编程的电子开关实现逻辑功能和互连。 2、FPGA与CPLD的区别: 1) 结构不同:FPGA是由可编程的逻辑模块、可编程的分段互连线和I/O模块组成,而CPLD是由逻辑阵列块、可编程连线阵列和I/O模块组成。 2) CPLD延时可预测(Predictable),FPGA的延时与布局布线情况有关。 3) CPLD 组合逻辑多而触发器较少,而FPGA触发器多。
零基础学习FPGA
Altera产品系列 Altera目前的FPGA产品有Stratix系列(IV)、Arria系列 (II)、Cyclone 系列(III)
Feb 2009
No. 11
内容
什么是FPGA? 实验室现有的FPGA型号 FPGA 的一般步骤和相关软件介绍 FPGA开发板操作演示
Feb 2009
Feb 2009
No. 7
内容
什么是FPGA? 实验室现有的FPGA型号 Altera FPGA 的使用和相关软件介绍 FPGA开发板操作演示
Feb 2009
No. 8
现有的FPGA型号
我们实验室的FPGA主要有: STRATIX II 系列(90-nm) (EP2S90、EP2S130)、
Quartus II 的界面
Feb 2009
No. 21
Quartus II Features
主要功能
1)可利用原理图、结构框图、VerilogHDL、AHDL和VHDL完成电路 描述,并将其保存为设计实体文件; 2) 功能强大的逻辑综合工具; 3)完备的电路功能仿真与时序逻辑仿真工具; 4)定时/时序分析与关键路径延时分析; 5)可使用SignalTap II逻辑分析工具进行嵌入式的逻辑分析; 6)支持软件源文件的添加和创建,并将它们链接起来生成编程文件; 7)使用组合编译方式可一次完成整体设计流程; 8)自动定位编译错误; 9)高效的期间编程与验证工具; 10)可读入标准的EDIF网表文件、VHDL网表文件和Verilog网表文件; 13)能生成第三方EDA软件使用的VHDL网表文件和Verilog网表文件。
No. 12
FPGA的设计步骤
FPGA开发流程和IC的开发流程相似,主要分为以下几个部分: 1)设计输入,利用HDL输入工具、原理图输入工具或状态机输入工具等把所要设计的电 路描述出来; 2)功能验证,也就是前仿真,利用Modelsim、VCS等仿真工具对设计进行仿真,检验设 计的功能是否正确;常用的仿真工具有Model Tech公司的ModelSim,Synopsys公司的 VCS,Cadence公司的NC-Verilog和NC-VHDL,Aldec公司的 Active HDL VHDL/Verilog HDL等。仿真过程能及时发现设计中的错误,加快了设计进度,提高了设计的可靠性。 3)综合,综合优化是把HDL语言翻译成最基本的与或非门的连接关系(网表),并根据 要求(约束条件)优化所生成的门级逻辑连接,输出vqm/edf/edn等文件,导给 CPLD/FPGA厂家的软件进行实现和布局布线。常用的专业综合优化工具有Synplicity公 司的Synplify/Synplify Pro、Amplify等综合工具,Synopsys公司的FPGA Compiler II 综合工具(Synopsys公司将停止发展FPGA Express软件,而转到FPGA Compiler II平 台),Exemplar Logic公司出品的LeonardoSpectrum等综合工具。另外FPGA/CPLD厂商 的集成开发环境也带有一些综合工具,如Xilinx ISE中的XST等。
fpga电压上电顺序
fpga电压上电顺序
FPGA电压上电顺序是指在启动过程中,各个电压引脚的上电顺序。
一般来说,FPGA的电压上电顺序应按照以下步骤进行:
1. VCCINT(核心电压):首先上电,为FPGA提供核心逻辑电压。
2. VCCAUX(辅助电压):其次上电,为FPGA提供其他辅助模块(如PLL、时钟管理器等)所需的电压。
3. VCCO(输出电压):最后上电,为FPGA的输出引脚提供电压。
在实际应用中,为了确保电压上电顺序的正确性,通常会使用电源管理IC或者外部电路来控制各个电压的上电顺序,并通过延时电路或者电源管理器来控制上电的时间间隔。
这样可以避免因电压上电顺序不正确而导致的电路故障或损坏。
fpga是什么
fpga是什么FPGA是什么?FPGA(Field-Programmable Gate Array,现场可编程门阵列)是一种高度灵活且可编程的集成电路设备。
相对于传统的专用集成电路(ASIC),FPGA具有独特的特点和优势。
它可以根据用户的需求进行编程,实现各种不同的逻辑功能和电路连接,同时可在现场进行重新编程和调试,从而不需要重新设计电路板。
FPGA不仅在电子工程领域有广泛的应用,还在通信、军事、航空航天等领域中发挥着重要的作用。
FPGA的基本结构由逻辑单元和可编程连接资源组成。
逻辑单元是FPGA中的最基本的构建块,用来实现各种逻辑门和寄存器等逻辑功能。
可编程连接资源是用来连接逻辑单元的资源,它们可以根据用户的需求来灵活连接,从而实现各种不同的电路功能。
通过这种可编程性,FPGA可以满足不同领域不同应用的需求,实现高度定制化的设计。
FPGA的特点之一是灵活性。
相对于ASIC,FPGA可以根据用户的需求进行编程和配置,以适应不同的应用场景。
这种灵活性使得FPGA成为一种非常受欢迎的电路设计工具,尤其是在设计的要求经常变动的项目中。
与传统的固定功能的电路相比,FPGA具有更好的适应性和可维护性。
另外,FPGA的可编程性还使得其具有较短的开发周期和较低的开发成本。
FPGA的另一个重要特点是可重构性。
与其他可编程逻辑器件(如PAL和CPLD)相比,FPGA具有更高的逻辑密度和可编程资源。
这意味着它可以容纳更多的逻辑单元和连接资源,从而实现更复杂的电路功能。
同时,FPGA还具有现场可编程的特性,即可以在现场通过编程器重新配置和调试,而不需要重新设计和制造电路板。
这种可重构性使得FPGA成为快速原型设计和故障排除的有力工具。
FPGA在各个领域中都有着广泛的应用。
在电子工程领域,它被用于数字信号处理(DSP)、网络交换、图像和视频处理、嵌入式系统、自动驾驶等领域。
在通信领域,FPGA可以用来实现高速数据传输和协议转换。
fpga关键指标
fpga关键指标FPGA关键指标FPGA(Field Programmable Gate Array)是一种可编程逻辑器件,它的性能和功能在很大程度上由一些关键指标决定。
在本文中,我们将重点介绍FPGA的几个关键指标,并解释它们的作用和影响。
1. 逻辑单元数量逻辑单元数量是衡量FPGA规模大小的指标。
它表示FPGA内部可用于实现各种逻辑功能的基本单元的数量。
逻辑单元数量越多,FPGA 的计算能力和可实现的复杂度就越高。
2. 存储单元数量存储单元数量是指FPGA内部可用于存储数据的单元数量。
这些存储单元可以用来存储程序代码、中间结果和数据缓存等。
存储单元数量的增加可以提高FPGA的计算效率和灵活性。
3. 时钟频率时钟频率是指FPGA内部运行的时钟信号的频率。
它决定了FPGA每秒钟可以执行的操作次数。
时钟频率越高,FPGA的计算速度越快。
然而,高时钟频率也会导致功耗增加和设计复杂度增加的问题。
4. 管脚数量管脚数量是指FPGA上可用于输入输出的引脚数量。
它决定了FPGA 与外部系统的连接能力。
管脚数量越多,FPGA可以连接的外部设备越多,其应用范围也就越广。
5. 功耗功耗是指FPGA在运行时消耗的能量。
功耗大小直接影响FPGA的工作温度、散热设计和电源需求等方面。
低功耗的FPGA在移动设备和嵌入式系统等应用中具有重要意义。
6. 性能功耗比性能功耗比是指FPGA在单位能量消耗下所能实现的计算性能。
它是衡量FPGA效率的重要指标。
较高的性能功耗比意味着FPGA在给定的功耗下能够提供更高的计算性能。
7. 时序可靠性时序可靠性是指FPGA在特定的时钟频率下能否正确地执行设计中的时序约束。
它与FPGA内部逻辑电路的延迟和时钟分配等因素相关。
时序可靠性的提高可以保证FPGA设计在高性能运行时不出现故障。
总结起来,FPGA的关键指标包括逻辑单元数量、存储单元数量、时钟频率、管脚数量、功耗、性能功耗比和时序可靠性等。
FPGA初学者基础课程
FPGA开发流程和实例
需求分析:明确FPGA需要实现的功能
综合:将代码转换为逻辑门级网表
仿真验证:使用Modelsim等工具进行功能仿真和时序仿真
下载到FPGA:将比特流文件下载到FPGA开发板
优化:根据调试结果对设计进行优化,提高性能和可靠性
设计输入:编写Verilog或VHDL代码
布局布线:优化逻辑门级网表,生成物理级网表
FPGA的主要作用是实现硬件加速,提高计算效率,降低功耗。
FPGA的发展趋势是向更高性能、更低功耗、更小尺寸方向发展。
1984年,Xilinx公司推出第一款FPGA产品XC2064
1985年,Altera公司推出第一款FPGA产品EPLD
1990年代,FPGA开始广泛应用于通信、军事等领域
2000年代,FPGA在消费电子、汽车电子等领域得到广泛应用
VHDL语言可以用于仿真和综合,生成实际的电路实现
VHDL语言可以用于描述组合逻辑、时序逻辑、状态机等电路结构
VHDL语言包括实体、结构体、进程等基本元素
Verilog是一种硬件描述语言,用于描述数字电路
Verilog语言包括模块、端口、信号、变量等基本概念
Verilog语言的语法包括赋值、条件语句、循环语句等
时序分析的方法:使用工具进行静态时序分析和动态时序分析
优化策略:减少关键路径的延迟,增加系统裕度
实例分析:通过具体案例讲解时序分析和优化的过程
设计目标:实现LED的闪烁效果
设计结果:成功实现LED的闪烁效果,加深对FPGA开发流程的理解。
设计原理:利用FPGA的时钟信号和计数器实现LED的亮灭控制
应用领域不断扩大,包括通信、医疗、金融等
FPGA市场规模持续增长,预计未来几年将保持高速增长
fpga的应用场景
fpga的应用场景
FPGA(可编程逻辑门阵列)是一种基于可编程技术的半导体器件。
相比于传统的ASIC(定制集成电路),FPGA具有可重构性强、设计周期短、适应性好等优点。
因此,FPGA在很多领域得到了广泛的应用。
以下是FPGA的一些主要应用场景:
1. 数字信号处理(DSP):FPGA可以实现数字滤波、快速傅里叶变换(FFT)、数字信号合成、数据压缩等,被广泛应用于音频、视频、通信等领域。
2. 高速通信:FPGA可以实现协议转换、速率适配、协议加速等,被广泛应用于光纤通信、卫星通信、无线通信等领域。
3. 控制和自动化:FPGA可以实现复杂的运动控制、自动化控制、机器人控制等,被广泛应用于制造业、航空航天、军事等领域。
4. 智能传感器:FPGA可以实现高速数据采集、数字信号处理、数据传输等功能,被广泛应用于气象、环境监测、交通运输等领域。
5. 神经网络和人工智能:FPGA可以实现高效的神经网络计算和深度学习,被广泛应用于计算机视觉、自然语言处理、语音识别等领域。
6. 军事和安全:FPGA可以实现高速数据加密和解密、信号处理、雷达控制等功能,被广泛应用于军事、国防、安全等领域。
总之,FPGA的应用非常广泛,可以满足各种不同行业的需求。
什么是fpga
什么是fpgaFPGA,即现场可编程逻辑门阵列(Field Programmable Gate Array),是一种集成电路芯片。
它采用了可重新配置的数字逻辑组件和连接网络,可以实现多个功能电路的设计和开发。
FPGA与传统的固定功能集成电路(ASIC)相比,具有很高的灵活性和可重构性。
它可以根据需要实现不同的逻辑功能,而无需重新设计和制造新的芯片。
FPGA通常由大量的可编程逻辑单元(也称为逻辑元件)和内部连接网络组成。
逻辑元件可以根据需要被编程为各种逻辑门、触发器和其他数字逻辑功能单元,而内部连接网络则可以将这些逻辑元件相互连接起来。
FPGA广泛应用于数字电路设计和嵌入式系统开发领域。
它可以用于构建各种数字逻辑电路,如计算机处理器、数字信号处理器和通信协议处理器等。
FPGA还可以用于快速原型设计和小批量生产,可以大大加快产品开发周期并降低开发成本。
在嵌入式系统领域,FPGA可以用于构建硬件加速器,提高系统的性能和效率。
它可以在软件和硬件之间实现高效的协同工作,加快计算、图像处理和数据传输等任务的处理速度。
此外,FPGA还可以实现实时信号处理、图像处理和高速数据传输等功能,为各种应用提供强大的计算能力和灵活性。
对于数字电路设计师来说,FPGA是一种非常有价值的工具。
它可以用于验证和调试设计,缩短设计周期并提高产品质量。
与ASIC相比,FPGA具有较低的设计风险和投资成本。
因此,许多设计师在开始新项目时会选择使用FPGA进行快速原型设计和验证。
此外,FPGA还具有一些其他优势。
它具有低功耗和低成本的特点,并且可以在单个芯片中实现多个功能模块。
在需要进行频繁更新和更改的应用中,FPGA可以提供更高的灵活性和可重构性。
另外,FPGA还具有较短的上市时间和较高的产量灵活性,可以根据需求进行批量生产。
总之,FPGA是一种灵活、可重构的集成电路芯片,被广泛应用于数字电路设计和嵌入式系统开发领域。
它可以加快产品开发周期、降低开发成本,并提供强大的计算能力和灵活性。
FPGA零基础新手入门
数字信号处理设计实践
数字信号处理概述:介绍数字信号处理的基本概念、原理和应用领域。
数字滤波器设计:讲解数字滤波器的原理、类型和设计方法,以及在FPGA 上的实现方式。
频域分析:介绍频域分析的基本原理、方法和应用,以及在FPGA上的实现 方式。
数字信号处理算法优化:讲解常用数字信号处理算法的优化方法,以及在 FPGA上的实现方式。
开发工具: Vivado、 Vivado HL、 Vivado HLS等
安装步骤:下载 安装包、运行安 装程序、按照提 示进行安装
配置步骤:启动 开发工具、选择 合适的FPGA器 件型号、配置IP 核、设置约束文 件等
常见问题及解决 方法:安装失败、 配置错误等问题 的解决方法
03
FPGA编程语言基础
功耗优化技巧
动态功耗管理:通过关闭不使用的资源来降低功耗 时钟门控:减少不必要的时钟信号,降低功耗 优化算法:选择低功耗算法,避免资源浪费 硬件优化:使用低功耗硬件,如低功耗存储器
可靠性优化技巧
冗余设计:在 关键路径上增 加冗余模块, 提高系统的可
靠性
容错技术:采 用奇偶校验、 循环冗余校验 等技术,检测
通信系统设计实践
基于FPGA的通信系统设计流程
通信协议栈的实现与优化
添加标题
添加标题
通信系统硬件平台选择与搭建
添加标题
添加标题
通信系统的测试与验证
图像处理设计实践
使用FPGA实现 图像采集
基于FPGA的图 像预处理算法实 现
基于FPGA的图 像特征提取与匹 配
基于FPGA的图 像压缩与传输
05
HDL语言简介
HDL定义:硬件描述语言,用于描述数字电路和系统行为的语言 HDL功能:描述逻辑电路的行为和结构,支持逻辑合成和验证 HDL种类:Verilog和VHDL是最常用的两种HDL语言 HDL编程:采用文本编辑器或集成开发环境进行编程
fpga技术任职资格标准
fpga技术任职资格标准FPGA技术任职资格标准一、引言随着科技的快速发展,现场可编程门阵列(Field-Programmable Gate Array,简称FPGA)已经成为了电子设计领域的重要工具。
FPGA以其独特的灵活性和高效性,在通信、数据处理、人工智能等领域发挥着重要作用。
因此,对于FPGA工程师的需求也在不断增长。
本文将详细探讨FPGA技术任职资格标准。
二、基本技能要求1. 专业背景:FPGA工程师通常需要具有计算机科学或电子工程等相关专业的学士或硕士学位。
此外,有良好的数学和逻辑思维能力也是必要的。
2. 熟悉硬件描述语言:FPGA工程师必须熟练掌握一种或多种硬件描述语言(如VHDL或Verilog),这是进行FPGA设计的基础。
3. 理解电路设计原理:FPGA工程师应具备基本的数字电路和模拟电路知识,理解时序分析、电源管理等概念。
4. 软件工具使用:熟悉并能熟练使用FPGA开发工具,如Xilinx ISE/ Vivado, Altera Quartus等。
三、核心技能要求1. FPGA设计与实现:根据系统需求,设计并实现FPGA逻辑,包括但不限于模块划分、接口定义、算法实现等。
2. 仿真与调试:能够编写测试平台,进行功能仿真和时序仿真,并对设计进行优化。
3. PCB设计:理解PCB设计的基本原则,能与硬件工程师协作完成板级设计。
4. 系统集成:理解整个系统的架构,能够将FPGA与其他组件(如处理器、内存、传感器等)进行有效集成。
四、高级技能要求1. 高级设计技巧:掌握高性能、低功耗的设计技巧,如流水线设计、多时钟域设计等。
2. 硬件加速器设计:理解并能设计基于FPGA的硬件加速器,如神经网络加速器、加密加速器等。
3. 深度学习和AI应用:了解深度学习和人工智能的基本概念,能够将这些技术应用于FPGA设计中。
五、其他素质要求1. 学习能力:由于FPGA技术更新迅速,因此工程师需要有持续学习和自我提升的能力。
FPGA_百度百科
FPGA_百度百科FPGA(Field-Programmable Gate Array)是可编程逻辑门阵列的缩写,是一种集成电路芯片。
与其他可编程芯片(如微控制器)不同的是,FPGA的结构可以随意配置和重新配置,因此具有极高的灵活性和可编程性。
本文将介绍FPGA的定义、原理、应用以及其在科技领域的前景。
一、FPGA的定义FPGA是一种具备灵活可配置性的集成电路芯片,在设计和制造过程中,其内部逻辑电路结构可以自由配置和重新配置。
这种可变性使得FPGA适用于各种应用,并且能够在实时性要求高、多样化工程任务中发挥出色的性能。
FPGA的芯片内部由大量的可编程逻辑块(Configurable Logic Block,CLB)组成,这些块可以连接成任意的逻辑电路。
二、FPGA的原理FPGA的原理可以简单地描述为:FPGA芯片内部由大量的可编程逻辑块连接而成,这些逻辑块可以自由配置和重配。
在设计过程中,用户可以利用硬件描述语言(HDL)编写逻辑电路的代码,然后使用专门的设计工具将代码映射到FPGA芯片的逻辑块上,从而形成所需的逻辑电路。
一旦配置完成,FPGA芯片即可按照设计要求进行工作。
三、FPGA的应用由于FPGA具备高度的灵活性和可配置性,它在各个领域都有广泛的应用。
以下是FPGA在几个主要领域中的应用示例。
1. 通信和网络FPGA广泛应用于通信和网络领域,可以用于实现各种通信协议和网络协议的硬件加速。
通过配置FPGA芯片,可以提高通信和网络设备的性能和吞吐量,同时降低功耗。
2. 图像处理图像处理是FPGA的另一个主要应用领域。
FPGA可以通过并行处理实现实时的图像处理和图像识别算法。
例如,FPGA可以用于实现实时视频编解码、图像滤波、目标检测等功能。
3. 工业控制FPGA在工业控制领域也有重要的应用。
它可以用于实现各种控制算法和控制系统。
例如,FPGA可以用于实现工业机器人的控制、自动化生产线的控制以及工厂中的传感器和执行器的控制。
FPGA_百度百科
(尤其在法律、医学等领域),建议您咨询相关领域专业人士。 本词条对我有帮助
参考资料:
1./ IC人际网_直接与高级工程师交流FPGA
【FPGA工作原理】
【FPGA配置模式】
【FPGA主要生产厂商介绍】
FPGA与CPLD的辨别和分类
FPGA是英文Field-Programmable Gate
Array的缩写,即现场可编程门阵列,它是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物。它是作为专用集成电路(ASIC)领域中的一种半定制电路而出现的,既解决了定制电路的不足,又克服了原有可编程器件门电路数有限的缺点。
4.
利用以上两个电子数据表的信息和区域兼容性准则,先分配受限制程度最大的信号到引脚上,最后分配受限制最小的。例如,你可能需要先分配串行总线和时钟信号,因为它们通常只分配到一些特定引脚。
5.
按照受限制程度重新分配信号总线。在这个阶段,可能需要仔细权衡同时开关输出(SSO)和不兼容I/O标准等设计问题,尤其是当你具有很多个高速输出或使用了好几个不同的I/O标准时。如果你的设计需要局部/区域时钟,你将可能需要使用高速总线附近的管脚,最好提前记住这个要求,以免最后无法为其安排最合适的引脚。如果某个特定块所选择的I/O标准需要参考电压信号,记住先不要分配这些引脚。差分信号的分配始终要先于单端信号。如果某个FPGA提供了片内端接,那么它也可能适用于其他兼容性规则。
对设计中给定的驱动器,动态功耗由下式计算
p=CL×V 2 DD×f
式中,CL是电容负载,VDD是电源电压,f则是开关频率。总功耗是每个驱动器功耗之总和。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
• net(线网)和reg(寄存器) • integer(整型数)、real(实型数)、time(时间型)和 realtime(实数时间型) • event(事件) 生成的数据类型具有惟一的标识名,可以被层次引用。 此外,究竟是使用按照次序或者参数名赋值的参数重新 定义,还是使用defparam声明的参数重新定义,都可以 在生成范围中定义。但需要注意的是,生成范围中定义 的deparam语句所能重新定义的参数必须是在同一个生 成范围内,或者是在生成范围的层次化实例当中。 任务和函数的声明也允许出现在生成范围中,但是不能 出现在循环生成当中。生成任务和函数同样具有惟一的 标识符名称,可以被层次引用。
//根据总线的位宽,调用(实例引用)相应的加法器 //参数如在调用(实例引用)时可以重新定义 //调用(实例引用)不同位宽的加法器是根据不同的N来 决定的 generate case (N) //当N=1或2时分别选用位宽为1位或2位的加法器 1: adder_1bit adder1(c0,sum,a0,a1,ci); 2: adder_2bit adder2(c0,sum,a0,a1,ci); //默认的情况下选用位宽为N位的超前进位加法器 default: adder_cla #(N) adder3(c0,sum,a0,a1,ci);
生成实例可以是以下的一种或多种类型: • 模块 • 用户自定义原语 • 门级原语 • 连续赋值语句 • initial和always块 生成的声明和生成的实例能够在设计中被有条件地调 用(实例引用)。在设计中可以多次调用(实例引用)生成 的实例和生成的变量声明_,生成的实例具有惟一的标 识名,因此可以用层次命名规则引用。为了支持结构 化的元件与过程块语句的相互连接,Verilog语言允许 在生成范围内声明下列数据类型:
output [N-1:0] sum; output co; input [N-1:0] a0,a1; input ci; //本地线网声明语句 wire [N-1:0] carry; //指定进位变量的第0位等于进位的输人 assign carry[0]=ci; //声明临时循环变量。该变量只用于生成块的计算 /*由于在仿真之前循环生成己经展平,所以用Verilog 对设计进行仿真时,该变量已经不再存在*/
endcase endgenerate //生成块的结束 endmodule
4.3行为级建模
4.3.8. 生成块: 在仿真开始之前,在代码编写的仔细推敲过程中, 生成语句可以动态地生成Verilog代码。这一声明语句 方便了参数化模块的生成。当对向量中的多个位进行 重复操作时,或者当进行多个模块的实例弓l用的重复 操作时,或者在根据参数的定义来确定程序中是否应 该包括某段Verilog代码的时候,使用生成语句能够大 大简化程序的编写过程。生成语句能够控制变量的声 明、任务或函数的调用,还能对实例引用进行全面的 控制。编写代码时必须在模块中说明生成的实例范围, 关键字generate-endgenerate用来指定该范围。
//参数声明。该参数可以重新定义 porameter a0_width,8;//8-bit bus by default porameter a1_width,8;//8-bit bus by default //本地参数声明 //本地参数不能用参数重新定义(defparam)修改 /*也不能在实例引用时通过传递参数语句,即#(参数 1,参数2,...)的方法修改*/ localparam product_width=a0_width+a1_width; //端口声明语句 output [product_width-1:0] product; input [a0_width-1:0] a0; input [a1_width-1:0] a1; //有条件地调用(实例引用)不同类型的乘法器
// r_loop[2].t1,r_loop[2].t2,r_loop[2].t3 // r_loop[3].t1,r_loop[3].t2,r_loop[3].t3 assign co=carry[N]; endmodule
2. 条件生成语句: 条件生成语句类似于if-else-if生成构造,该生成构 造可以在设计模块中依据经过仔细推敲后编写的表达 式值的真假,决定是否调用(实例引用)以下Verilog结 构: • 模块 • 用户自定义原语、门级原语 • 连续赋值语句 • initial或always块 例2:使用条件生成语句实现参数化乘法器 //本模块实现一个参数化乘法器 module multiplier(product,a0,a1);
循环生成语句的使用是相当灵活的。各种Verilog 语法结构都可以用在循环生成语句中;对于读者来说 ,重要的是能够想像出循环生成语句被展平之后的 形式,这对于理解循环生成语句的作用是很有必要 的。
• 在仿真开始之前,仿真器会对生成块中的代码进行 确立(展平),将生成块转换为展开的代码,然后对 展开的代码进行仿真。因此,生成块的本质是使用 循环内的一条语句来代替多条重复的Verilog语句, 简化用户的编程; • 关键词genvar用于声明生成变量,生成变量只能用 在生成块中;在确立后的仿真代码中,生成变量是不 存在的; • 一个生成变量的值只能由循环生成语句来改变; • 循环生成语句可以嵌套使用。但是使用同一个生成 变量作为索引的循环生成语句不能相互嵌套;
上例说明如何用条件生成语句实现参数化乘法器 如果参数a0_width或a1_width小于8(生成实例的条件), 则调用(实例引用)超前进位乘法器;否则调用(实例引用) 树形乘法器一。 3.case语句: case生成语句可以在设计模块中,经过仔细推敲确定 多选一case构造,有条件地调用(实例引用)这些Verilog结 构: • 模块 • 用户自定义原语、门级原语 • 连续赋值语句
不允许出现在生成范围中的模块项声明包括: • 参数、局部参数 • 输人、输出和输入/输出声明 • 指定块 生成模块实例的连接方法与常规模块实例相同。在 Verilog中有三种创建生成语句的方法,它们是: • 循环生成 • 条件生成 • case生成
1.循环生成语句 循环生成语句允许使用者对下面的模块或模块项进 行多次实例引用: • 变量声明 • 模块 • 用户自定义原语、门级原语 • 连续赋值语句 • initial和always块
genvar i; //用一个单循环生成按位异或门等逻辑 generate for(i=0;i<N;i=i+1) begin: r_loop wire t1,t2,t3; xor g1(t1,a0[i],a1[i]); xor g2(sum[i],t1,carry[i]); and g3(t2,a0[i],a1[i]); and g4(t3,t1,carry[i]); or g5(carry[i+1],t2,t3); end //生成块内部循环的结束 endgenerate //生成块的结束
/*根据参数a0_ width和a1_width的值,在调用时引 用相对应的乘法器实例*/ generate if(a0_width<8)||(a1_width<8) cla_multiplier #(a0_width,a1_width) m0(product,a0,a1); else tree_multiplier #(a0_width,a1_width) m0(product,a0,a1); endgenerate//生成块的结束 endmodule
• xor_loop是赋予循环生成语句的名字,目的在于通 过它对循环生成语句中的变量进行层次化引用。因 此,循环生成语句中各个异或门的相对层次名分别 为:xor_loop[0].g1, xor_loop[1].g1,...xor_loop[31].g1 。 例1. 用循环生成语句描述的脉动加法器 //本模块生成一个门级脉动加法器 module ripple_adder(co,sum,a0,a1,ci); //参数声明语句.参数可以重新定义 parameter N=4; //默认的总线位宽为4 //端口声明语句
//根据上面的循环生成,Verilog编译器会自动生成以下 相对层次实例名 //xor:r_loop[0].g1,r_loop[1].g1,r_loop[2].g1,r_loop[3].g1 // r_loop[0].g2,r_loop[1].g2,r_loop[2].g2,r_loop[3].g2 //and:r_loop[0].g3,r_loop[1].g3,r_loop[2].g3,r_loop[3].g3 // r_loop[0].g4,r_loop[1].g4,r_loop[2].g4,r_loop[3].g4 //or: r_loop[0].g5,r_loop[1].g5,r_loop[2].g5,r_loop[3].g5 //上面生成的实例用下面这些生成的线网连接起来 //Nets: r_loop[0].t1,r_loop[0].t2,r_loop[0].t3 // r_loop[1].t1,r_loop[1].tቤተ መጻሕፍቲ ባይዱ,r_loop[1].t3
• initial或always块 例3. case生成语句举例 //本模块生成N位的加法器 module adder(co,sum, a0,a1,ci); //参数声明,本参数可以重新定义 parameter N=4; //默认的总线位宽为4 //端口声明 output [N-1:0] sum; output co; input [N-1:0] a0,a1; input ci;
