中考物理一轮复习 第15章《安全用电》鲁教版五四制

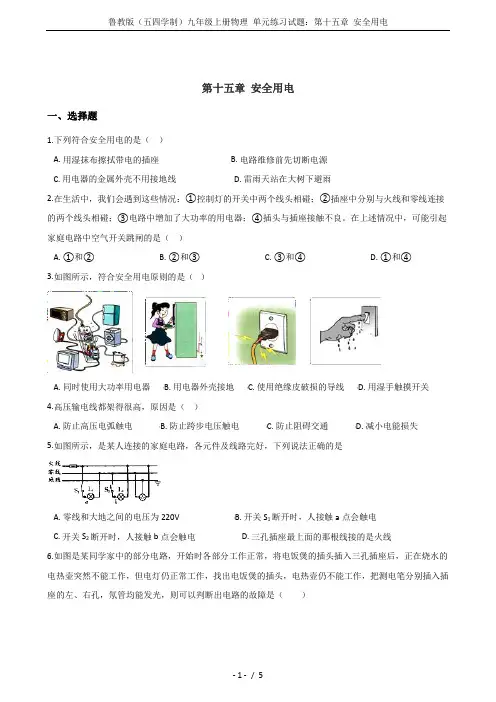

鲁教版(五四学制)九年级上册物理 单元练习试题：第十五章 安全用电
第十五章安全用电一、选择题1.下列符合安全用电的是（）A. 用湿抹布擦拭带电的插座B. 电路维修前先切断电源C. 用电器的金属外壳不用接地线D. 雷雨天站在大树下避雨2.在生活中，我们会遇到这些情况：①控制灯的开关中两个线头相碰；②插座中分别与火线和零线连接的两个线头相碰；③电路中增加了大功率的用电器；④插头与插座接触不良。
在上述情况中，可能引起家庭电路中空气开关跳闸的是（）A. ①和②B. ②和③C. ③和④D. ①和④3.如图所示，符合安全用电原则的是（）A. 同时使用大功率用电器B. 用电器外壳接地C. 使用绝缘皮破损的导线D. 用湿手触摸开关4.高压输电线都架得很高，原因是（）A. 防止高压电弧触电B. 防止跨步电压触电C. 防止阻碍交通D. 减小电能损失5.如图所示，是某人连接的家庭电路，各元件及线路完好，下列说法正确的是A. 零线和大地之间的电压为220VB. 开关S1断开时，人接触a点会触电C. 开关S2断开时，人接触b点会触电D. 三孔插座最上面的那根线接的是火线6.如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作，找出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光，则可以判断出电路的故障是（）A. 电热壶所在电路的B、D两点间断路B. 插座的接地线断路C. 电路的A、B两点间导线断路D. 电路的C、D两点间导线断路7. “珍爱生命、注意安全”是人们在日常生活中必须具有的意识．关于安全用电，下列做法正确的是（）A. 为了清洁卫生，应经常用湿布擦拭正在工作的台灯B. 为了不影响工作，更换灯泡或维修电路时可以不断开电源C. 发现有人触电时，应先切断电源，再把人拉开D. 一个多孔插线板可以同时使用多个大功率用电器8.电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会带来危害，下列做法中正确的是（）A. 发现有人触电，应当先救人后断电B. 使用试电笔时，不能用手接触到笔尾的金属体C. 三孔插座接地线要保证良好接地D. 保险丝熔断后，更换上新的保险丝就可以恢复供电9.以下做法中，符合安全用电原则的是（）A. 熔丝熔断后，用铜丝来代替B. 家用电器的金属外壳不一定要接地C. 发现有人触电立即切断电源D. 使用验电笔时，手要接触笔前端金属部分10.下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（）A. 开关中的两个线头相碰B. 双孔插座中的两个线头相碰C. 灯泡灯丝断了D. 插头和插座接触不良11.在如图的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则（）A. 接入电路的总电阻变大B. 火线和零线中的电流变大C. 通过各用电器的电流一定相等D. 电炉的功率比灯泡的功率大，所以它两端的电压更高二、填空题12.雷电是大气中一种剧烈的________现象；高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以起到________的作用．13.如图所示，电源电压为6V，闭合开关S后，发现两灯泡均不亮，检查后发现L1灯丝断了，电路其他部分均正常．如果用电压表测量b、c两点间电压，则电压应为________ V．14.新建楼房不再使用保险丝，而使用带有保险装置的________，当电路被保险装置切断时，不要急于更换保险丝或使________复位，要先找到发生故障的原因，排除故障．15.如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是________线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的________（选填“C”或“D”）插脚接火线．16.小明在课外活动中设计了如图所示电路，其中L1和L2分别为“220V15W”和“220V40W”的白炽灯泡，为了使L1、L2都发光，且L1比L2亮，你认为应闭合的开关为________ 。

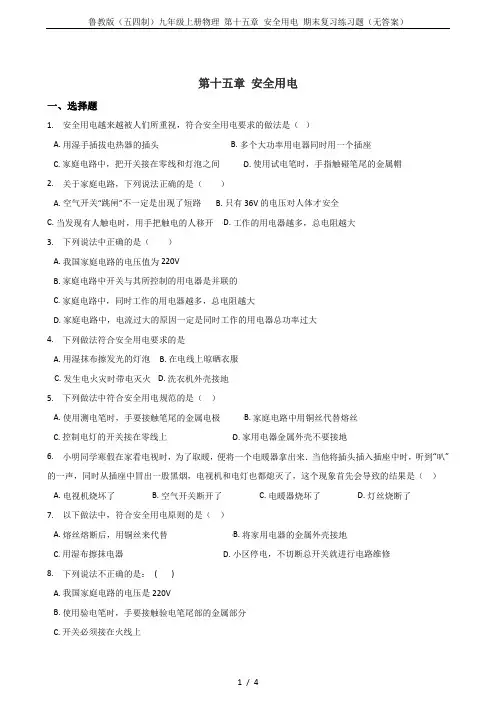

鲁教版(五四制)九年级上册物理 第十五章 安全用电 期末复习练习题(无答案)
第十五章安全用电一、选择题1. 安全用电越来越被人们所重视，符合安全用电要求的做法是（）A. 用湿手插拔电热器的插头B. 多个大功率用电器同时用一个插座C. 家庭电路中，把开关接在零线和灯泡之间D. 使用试电笔时，手指触碰笔尾的金属帽2. 关于家庭电路，下列说法正确的是（）A. 空气开关“跳闸”不一定是出现了短路B. 只有36V的电压对人体才安全C. 当发现有人触电时，用手把触电的人移开D. 工作的用电器越多，总电阻越大3. 下列说法中正确的是（）A. 我国家庭电路的电压值为220VB. 家庭电路中开关与其所控制的用电器是并联的C. 家庭电路中，同时工作的用电器越多，总电阻越大D. 家庭电路中，电流过大的原因一定是同时工作的用电器总功率过大4. 下列做法符合安全用电要求的是A. 用湿抹布擦发光的灯泡B. 在电线上晾晒衣服C. 发生电火灾时带电灭火D. 洗衣机外壳接地5. 下列做法中符合安全用电规范的是（）A. 使用测电笔时，手要接触笔尾的金属电极B. 家庭电路中用铜丝代替熔丝C. 控制电灯的开关接在零线上D. 家用电器金属外壳不要接地6. 小明同学寒假在家看电视时，为了取暖，便将一个电暖器拿出来．当他将插头插入插座中时，听到“叭”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭了，这个现象首先会导致的结果是（）A. 电视机烧坏了B. 空气开关断开了C. 电暖器烧坏了D. 灯丝烧断了7. 以下做法中，符合安全用电原则的是（）A. 熔丝熔断后，用铜丝来代替B. 将家用电器的金属外壳接地C. 用湿布擦抹电器D. 小区停电，不切断总开关就进行电路维修8. 下列说法不正确的是：( )A. 我国家庭电路的电压是220VB. 使用验电笔时，手要接触验电笔尾部的金属部分C. 开关必须接在火线上D. 保险丝熔断一定是用电器总功率过大造成的。
9.用电安全已越来越引起学校和社会各界的高度重视，下列关于安全用电说法中错误的是（）A. 发现有人触电，应立即切断电源B. 可用细钢丝代替保险丝C. 家用电器的开关应安装在火线上D. 大功率用电器的金属外壳应接地10.在下列现象中：①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④户外输电线绝缘皮损坏。

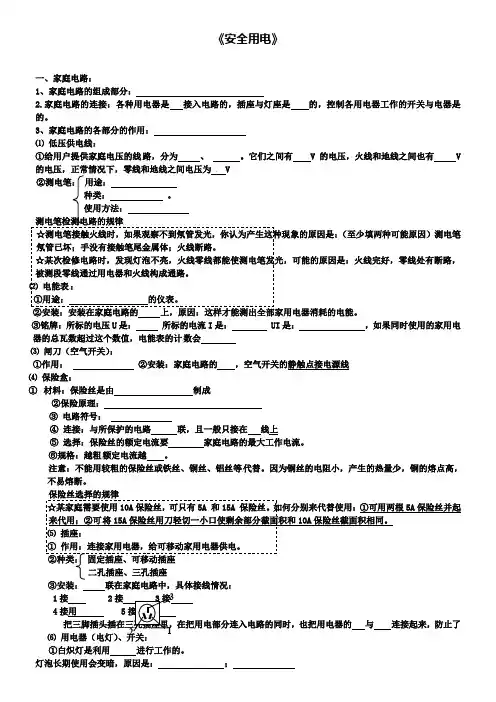

中考物理一轮复习第15章《安全用电》复习提纲鲁教版五四制
《安全用电》一、家庭电路：1、家庭电路的组成部分：2.家庭电路的连接：各种用电器是接入电路的，插座与灯座是的，控制各用电器工作的开关与电器是的。
3、家庭电路的各部分的作用：⑴低压供电线：①给用户提供家庭电压的线路，分为、。
它们之间有 V的电压，火线和地线之间也有 V 的电压，正常情况下，零线和地线之间电压为 V②测电笔：用途：种类：。
使用方法：测电笔检测电路的规律（至少填两种可能原因）测电笔电能表②安装：安装在家庭电路的上，原因：这样才能测出全部家用电器消耗的电能。
③铭牌：所标的电压U是：所标的电流I是： UI是：，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会⑶闸刀（空气开关）：①作用：②安装：家庭电路的，空气开关的静触点接电源线⑷保险盒：①材料：保险丝是由制成②保险原理：③电路符号：④连接：与所保护的电路联，且一般只接在线上⑤选择：保险丝的额定电流要家庭电路的最大工作电流。
⑥规格：越粗额定电流越。
注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
保险丝选择的规律来代用；②可将③安装：联在家庭电路中，具体接线情况：1接 2 34接用 5把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的与连接起来，防止了⑹用电器（电灯）、开关：①白炽灯是利用进行工作的。
灯泡长期使用会变暗，原因是：；②灯泡的种类：螺丝口、卡口。
螺丝口灯泡的连接规律：螺丝口灯泡的螺旋接灯头的螺旋套，进而接线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接线：原因：防止维修触电③开关和用电器联，控制用电器，如果开关短路用电器会，开关不能控制，但不会烧干路上的保险丝。
④根据安全用电原则连接电路，每个开关都可以单独控制灯（7）漏电保护器的参数20A：额定工作电流，工作时能通过漏电保护器的电流20安。
220V：额定工作电压，漏电保护器所接的电源电压220伏。
额定漏电动作电流30mA：漏电30毫安时跳闸。

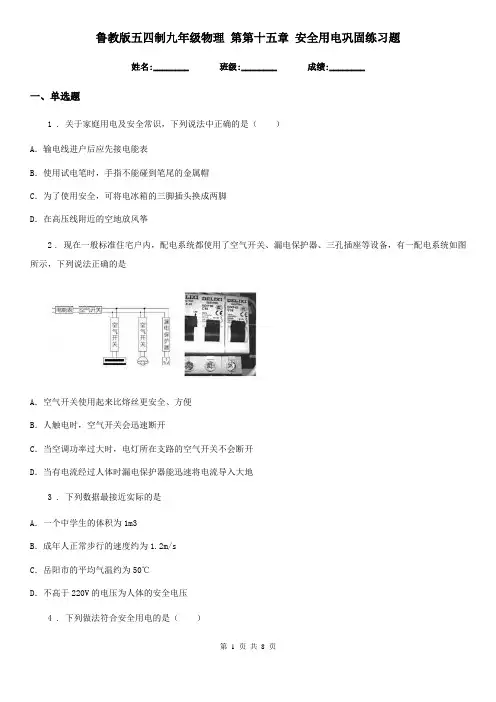

鲁教版五四制九年级物理 第第十五章 安全用电巩固练习题
鲁教版五四制九年级物理第第十五章安全用电巩固练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 关于家庭用电及安全常识，下列说法中正确的是（）A．输电线进户后应先接电能表B．使用试电笔时，手指不能碰到笔尾的金属帽C．为了使用安全，可将电冰箱的三脚插头换成两脚D．在高压线附近的空地放风筝2 . 现在一般标准住宅户内，配电系统都使用了空气开关、漏电保护器、三孔插座等设备，有一配电系统如图所示，下列说法正确的是A．空气开关使用起来比熔丝更安全、方便B．人触电时，空气开关会迅速断开C．当空调功率过大时，电灯所在支路的空气开关不会断开D．当有电流经过人体时漏电保护器能迅速将电流导入大地3 . 下列数据最接近实际的是A．一个中学生的体积为1m3B．成年人正常步行的速度约为1.2m/sC．岳阳市的平均气温约为50℃D．不高于220V的电压为人体的安全电压4 . 下列做法符合安全用电的是（）A．在高压输电线下放风筝B．在电线上晾衣服C．保险丝熔断后用铜丝代替D．家用电器起火时，切断电源后再灭火5 . 关于生活用电，下列说法错误的是（）A．用试电笔辨别火线时，手一定要接触试电笔金属帽B．造成家庭电路中电流过大的原因一定是用电器短路了C．保险丝常用电阻率比较大、熔点比较低的材料制成D．开关应接在火线与白炽灯之间6 . 如图所示的各种做法中，符合安全用电原则的是A．试电笔的使用B．高压线下钓鱼C．湿手拨插头D．冰箱的金属壳接地7 . 下列做法，符合安全用电要求的是A．电热水壶的电源线用两脚插头B．灯泡的开关接在火线和灯泡之间C．保险丝熔断后用铜丝代替D．多个大功率用电器同时接一个插座8 . 下列关于家庭电路和安全用电的说法不正确的是（）A．家庭电路中，保险丝熔断后，不能用铜丝代替保险丝接人电路B．家庭电路中，螺丝口灯泡的螺丝套应接在零线上C．家中电器失火，应先向电器泼水再切断电源D．发现有人触电，应尽快切断电源或用干燥的木棍挑开电线9 . 某家庭电路如图所示（为了节能在居民楼的楼道里，要安装声控和光控开关，“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有人走动发出声音时闭合，无人走动时自动断开），以下说法正确的是（）A．为了用电安全，三孔插座的c端应与火线相连B．电路中的空气开关（未画出）应该接在进户线和电能表之间C．声控开关和光控开关应该串联后与灯泡b端连接，灯泡的a端必须接零线D．火线和零线间的电压为220 V，人一只手接触火线、另一只手接触零线，不会发生触电事故10 . 下列说法中正确的是（）A．一节新干电池的电压是3V B．我国家庭电路的电压是110VC．电阻两端的电压为零，其阻值一定为零D．家庭电路中，冰箱跟彩电之间是并联的11 . 下列做法不符合安全用电原则的是（）A．可用铜丝代替熔丝B．电冰箱的金属外壳应该接地线C．控制电灯的开关必须接在火线上D．使用测电笔时，手要接触笔尾金属电极12 . 某同学家的保险保险丝熔断了，其原因A．一定是用电器的额定电压过高B．一定是用电器的额定功率太大C．一定是电路中某处断路D．以上说法均不对二、填空题13 . 安全用电是生活必须普及的常识，图中甲图测电笔使用时必须用手接触笔尾金属体，测电笔是用来________．乙图中是金属外壳的用电器必须采用三脚插头和三孔插座，其作用是________，丙图中在家庭电路中同时使用多个大功率用电器，会导致家庭电路中________ 而烧断保险丝14 . 高速铁路动车组每小时速度达公里以上，运行时形成级斡旋大风，这是因为流速大的地方__________．因高速铁路电力接触网线设置在铁路线路上方，电压高达二万七千伏，在接触网线各导线及其相连接部件米范围内即为危险区，由于风、雨雪或其他外界条件的变化，都会危及行人安全，尤其行人带着物件（如雨伞、木棒等高长物件）及下大雨，水流成线，就会发生__________事故．由此联想，在高铁线路旁边__________（能、不能）放风筝．15 . 如图甲所示，建筑物顶上的“辫子”可以用来________；如图乙所示，被遮盖的说明文字是________．16 . 两个杯子中分别盛有质量相同的冷水和热水，向其中分别放入同样的糖块，经过一段相同的时间（两杯中的糖块都还没有全部溶解），品尝时_____杯中的水更甜，这是因为_____；将两个表面光滑的铅块相互紧压，它们会粘在一起，说明分子间存在_____；酒精和水混合后总体积变小，说明分子间有_____。
鲁教版(五四制)九年级物理复习题 第十五章 安全用电
鲁教版（五四制）九年级物理复习题第十五章安全用电姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示的四个示意图中，关于家庭电路中开关、电灯和三孔插座的安装，符合安全用电要求的是A．B．C．D．2 . 石墨烯是目前世界上最薄最坚硬的纳米材料，它的熔点超过3000℃，它具有优良的导电性和导热性，根据石墨烯的性质，你认为石墨烯不适合用来制成A．高压输电线B．冲击钻的钻头C．家用保险丝D．电饭锅的锅胆3 . 制成家用保险丝的材料是A．电阻率较大而熔点较高的铅锑合金B．电阻率较大而熔点较低的铅锑合金C．电阻率较小而熔点较高的铅锑合金D．电阻率较小而熔点较低的铅锑合金4 . 把洗衣机的三脚插头插入三孔插座中，与洗衣机金属外壳相连接的应是A．火线B．零线C．地线D．熔丝5 . “珍爱生命、注意安全”是人们在日常生活中必须具有的意识，如图中符合安全用电与保护原则的是A．在落地高压线附近行走B．多个大功率用电器同时使用一个插座C．控制用电器的开关接零线D．电水壶接三孔插座6 . 如图所示，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数会变小．则下列分析正确的是A．电磁铁的下端为N极B．电源右端为“－”极C．抽去铁芯，弹簧测力计示数增大D．断开开关，弹簧测力计示数为零7 . “珍爱生命、安全用电”是同学们日常生活中必须具有的意识，图所示反映的做法中，符合用电安全的是（）A．电冰箱金属外壳未接地B．接线盒中开关和三孔插座的接线图C．在高压输电线之下放风筝D．同一插座连接多个用电器8 . （2016•随州）图中有关家庭电路的连接完全正确的是（）A．B．C．D．9 . 在家庭电路中，以下情况会引起熔丝熔断的是A．用测电笔接触火线B．电路中零线断路C．将开关用导线接通D．连接电路时误将火线与零线接通10 . “珍爱生命、注意安全”是人们在日常生活中必须具有的意识．关于安全用电，以下做法正确的是A．用湿布擦拭正在工作的台灯B．在高压线附近放风筝C．发现有人触电时，应先切断电源，再把人拉开D．灯头、插座、开关等的带电部分可以外露11 . 如图所示的下列情景中，符合安全用电规范的是（）B．A．C．D．12 . 如图所示是家庭电路中的三孔插座和三脚插头示意图．下列说法正确的是（）A．三脚插头的三个脚一样长B．插孔E是用来接零线的C．插孔L是用来接零线的D．标有“E”的插脚能保证插入插座时，确保用电器外壳先接地二、填空题13 . 电工用如图方法检验家庭电路是否有短路情况．先在进户线的干路上串联一个标有“220V40W”的白炽灯L1，然后闭合总开关，若发现L1正常发光，则说明家庭电路________ （“有”、“没有”）短路情况，此时用测电笔接触A点，氖管________ （“会”、“不会”）发光．14 . 家庭电路中电流过大的原因可能有_________________、___________________，为了防止家庭电路中电流过大损坏电线，在家庭电路中安装了__________________．15 . 在家庭电路中，电冰箱、洗衣机等用电器的电源插座都用三孔插座．为了安全，三脚插头的接地脚应与用电器的________相连．如果电路出现故障，电工师傅一般会用试电笔进行检查，如图，甲、乙两种使用方法中，正确的是________．16 . 家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是_____联;开关和被控制的用电器是____联;为了防止因漏电而造成触电事故,家用洗衣机的外壳一定要_________17 . 造成家庭电路中保险丝熔断的原因，可能是电路中发生了短路，也可能是在电路中同时使用的用电器总功率_____．18 . 夜晚，小明房间正常发光的灯突然变暗，这时灯的实际功率_____（选填“变大”、“变小”或“不变”），这是由于家中火线与零线间的电压_____220V（选填“大于”、“小于”或“等于”）。
鲁教版五四制九年级物理 第第十五章 安全用电巩固练习题
鲁教版五四制九年级物理第第十五章安全用电巩固练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 照明电路中的电灯、开关正确的连接方式是（）A．灯和灯、灯和开关都应该并联B．灯和灯、灯和开关都应该串联C．灯和灯应串联，灯和开关应并联D．灯和灯应并联，灯和开关应串联2 . 我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障．如果使用不当也会给我们带来危害，下列做法符合安全用电要求的是（）A．手机充电器永久的插在插座上B．断开电源后，再更换灯泡C．使用测电笔时，手直接接触它的笔尖D．家庭电路保险丝断了，用铜丝代替保险丝3 . 下图是用电热水壶烧水的情景，下列说法正确的是（）A．乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B．正确使用标有“PE”的导线，即使壶壳带电，人接触它也无触电危险C．如果熔断器中的熔丝熔断，可以用铜丝或铁丝替代D．在“高山”上烧水时，96℃就沸腾了，说明水的沸点随气压的升高而降低4 . 以下有关家庭电路和安全用电的说法正确的是（）A．家庭电路中的插座与用电器都是串联的B．家庭电路中的保险丝熔断，一定是发生了短路C．控制电灯的开关要接在零线上D．有金属外壳的家用电器必须使用三线插头5 . 下列不符合安全用电原则的是A．发现有人触电时，应先切断电源B．同一插座不要同时使用多个大功率电器C．大功率用电器的金属外壳应接地D．导线或用电器起火时，可立即用水扑灭6 . 生活中经常会出现由于用电不规范造成的安全事故，以下符合安全用电原则的是A．使用测电笔辨别火线和零线时，手应与笔尖接触B．用电器失火时，应先灭火，再切断电源C．用电器的金属外壳应接地D．家庭电路中，控制用电器的开关应接在零线和用电器之间7 . 安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为A．可以节省一个保险盒B．与只在零线上装保险丝效果一样C．和在零线火线上都装保险丝效果一样D．为了防止保险丝熔断后插座仍与火线连通而带电8 . 下列关于生活用电的说法中正确的是A．保险丝一般使用电阻较大，熔点较高的合金材料制成B．当家庭电路中的电流过大时，漏电保护器就会自动跳闸以切断电路C．站在地上的人接触火线发生触电时，漏电保护器自动切断电路D．站在地上的人接触火线发生触电时，空气开关自动切断电路9 . 有几位同学，讨论家庭电路的问题时，提出了以下几种看法，其中不正确的是A．家庭电路中灯泡的开关要安装在火线和灯泡之间B．家庭电路中的保险丝熔断了，一定是有地方发生了短路C．家庭电路中的保险丝熔断了，要查明原因，不允许用铜丝代替D．家庭内陆中有金属外壳的用电器，要接地线10 . 下列关于安全用电的说法正确的是（）A．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故B．当电路严重过载时，漏电保护器能自动切断电路C．应将开关和用电器串联，并且开关安装在零线和用电器之间D．应将冰箱的金属外壳接地11 . 下列数据最符合实际的是（）A．家庭电路的电压是36V B．普通电视机正常工作的功率约为1000WC．一节干电池的电压为3V D．教室里一盏日光灯正常工作电流约为0.2A12 . “创新”小组的同学们在一次综合实践活动中，进行安全用电知识的抢答比赛，以下选项应抢答“对”的是A．用湿毛巾擦拭正在发光的台灯B．开关连接在零线和用电器之间C．保险丝烧断后最好用铜丝替代D．家用电器金属外壳一定要接地二、填空题13 . 小明想在家里安安装一盏照明灯，如图是他设计的电路，图中的虚线框内是开关和电灯的位置，则A位置是_____，B位置是_____；小明请电工师傳正确安装完毕，闭合开关，电灯不亮，此时电工师傅用测电笔分別测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则电路的故障为_____．14 . 我国家庭电路中，各用电器之间______联，用电器与控制用电器的开关______联，且开关接在____线上.大功率用电器金属外壳要接______线，电视机正常工作的电压________．冬季家里的空调开的越多，电路主干路中的总电流________（“越大”、“不变”或“越小”），容易发生火灾．15 . 人体也是导体，由下表可知，人体的电阻在一定条件下会发生变化，如果双手间电压一定，当人的手潮湿时，通过人体的电流会_________一些，当用湿手拿插头往插座插时，极易使水流到插头的金属片，使__________和电源相连，造成___________事故．人的双手间（干）人的双手间（湿）16 . 如图（甲）所示的电蚊拍，具有灭蚊和照明等功能，图（乙）是其对应的电路图．当开关________ 时，只有灭蚊网通电起到灭蚊作用；当开关________ 时，灭蚊网与灯都通电同时起到灭蚊和照明作用．17 . 如图，小明无意间接触到了电动机的金属外壳，发生了触电事故，原因是金属外壳带电并且电动机的金属外壳____．在发生触电事故的现场，不要用手去拉触电的人，而是要立即____．18 . 下面是关于生活用电的描述，请将空白处补充完整：（1）将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的________（选填“火”“零”或“地”）线相连，防止发生触电事故．（2）当家中同时使用的用电器的总功率过大时，电路的总电流就会过大，家庭电路中的________会自动断开，切断电路，起到保护电路的作用．19 . 在如图（a）所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器。
2022年中考物理一轮复习(鲁科版五四学制)训练卷15 安全用电
训练卷15 安全用电综合复习训练卷一、单选题1．关于安全常识，下列说法中正确的是（）A．发现高压输电线掉落在地面上时，可以走近用木棍挑开以防止他人触电B．可以把用电器的三脚插头改为两脚插头接在两孔插座上使用C．为了用电安全，禁止用铜丝、铁丝等导线代替保险丝D．家庭电路安装空气开关、漏电保护器都是为防止漏电而采取的安全元件2．如图所示是简化后的家庭电路的接线电路图，由该图可知（）A．控制照明灯的开关可以和灯相互交换位置B．电路中的照明灯、电视机和电冰箱是串联的C．将验电笔插人两孔插座的左孔中，氖管不发光D．电路中每多一个用电器工作电路的总电阻变大3．物理兴趣小组的同学对如图所示的现象进行了讨论，其中正确的是（）A．图甲表示用压强计可以准确测量液体内部各处压强的大小B．图乙杯口的纸片和杯中水不掉下来，是因为纸片受到的吸力非常大C．图丙实验中用小桌陷入沙子的深度显示所产生的压强的大小D．图丁中的人站在绝缘椅子上，通电后不会触电4．如图所示为小红设计的家庭电路，下列说法正确的是（）A．开关与灯泡连接错误B．各用电器串联C．测电笔插入插座的右孔，氖管发光D．可以用湿抹布擦插座5．如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光。
用试电笔分别接触c、d两点，氖管都发光。
若电路中只有一处故障，则（）A．L1短路B．bc间断路C．L2断路D．ad间断路6．某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V 40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是（）A．换用一只“220V 60W”的灯泡替换原来的灯泡接入原电路中使用B．换用一只“220V 15W”的灯泡替换原来的灯泡接入原电路中使用C．换用两只“220V 40W”的灯泡并联后替换原来的灯泡接入原电路中使用D．换用两只“220V 100W”的灯泡串联后替换原来的灯泡接入原电路中使用7．如图所示的四种情境中，下列说法错误的是（）A．甲、丙都会触电B．乙不会触电C．丁中站在干燥木凳上之人会触电，站在地面上之人不会触电D．丁中两人都会触电8．如图所示的甲、乙两个电路，闭合开关后都可能使得保险丝熔断。
鲁教版(五四制)九年级物理复习题：第十五章 安全用电(无全部答案)
第十五章安全用电一、选择题1.关于安全用电，下列说法正确的是（）A. 测电笔可以辨别家庭电路中的火线和零线B. 发现有人触电后，立即用手把触电人拉离电源C. 熔丝被烧断，一定是电路中出现了短路故障D. 熔丝被烧断后，可用铜丝代替熔丝接上2.下列对生活用电常识的认识中，符合要求的是（）A. 开关接在火线或零线上都可以，所以，家庭电路安装中不需要测电笔B. 三脚插头的用电器也可插入两孔插座中使用C. 使用测电笔时，手不要接触笔尾金属体，以免触电D. 输电线进用户后应先接电能表3.关于家庭电路和安全用电，下列说法正确的是（）A. 只要不接触高压带电体就不会发生触电B. 空气开关自动断开后应该立即将其闭合C. 用电器的开关连接在零线和用电器之间D. 家庭电路需要修理时，必须断开总开关4.张攀家住在多年前修建的老房子里，家里的电线绝缘层老化严重，有一天，张攀的妈妈在用电饭煲做饭和电炒锅炒菜时，张攀突然发现厨房里的导线冒烟了，他应该首先采取的措施是（）A. 立即打电话给110报警B. 立即给在外地出差的爸爸打电话C. 赶紧用水把火浇灭D. 马上到门口把自己家的总开关断开5.“珍爱生命，注意安全”是同学们日常生活中必须具有的意识．关于安全用电，下列说法正确的是（）A. 导线或用电器起火时，可立即用水扑灭B. 发现有人触电，直接用手把他拉开C. 家用电冰箱的金属外壳要接地D. 更换灯泡时可以不必切断电源6.下列做法中，符合安全用电的要求的是（）A. 电灯开关接在火线和灯泡之间B. 保险丝熔断后，用铜丝代替C. 发现有人触电，立即用手把人拉开D. 使用测电笔时，手不与笔尾金属体接触7.“珍爱生命．注意安全”是人们在日常生活中必须具有的意识．关于安全用电，下列做法正确的是（）A. 为了清洁卫生，应经常用湿布擦拭正在工作的台灯B. 为了不影响工作，更换灯泡或维修电路时可以不断开电源C. 发现有人触电时，应先切断电源，再把人拉开D. 一个多孔插线板可以同时使用多个大功率用电器8.关于空气开关与漏电保护器的说法正确的是A. 空气开关只在电路短路时切断电路B. 漏电保护器只在功率过大时切断电路C. 站在地上的人接触火线发生触电时，空气开关自动切断电路D. 站在地上的人接触火线发生触电时，漏电保护器自动切断电路9.关于家庭电路和安全用电，下列说法正确的是（）A. 保险丝必须装在零线上B. 使用电冰箱时，金属外壳必须接地C. 当保险丝熔断后，可以用铜丝代替D. 发现有人触电后，应立即用手把他拉开10.晚上，小亮把手机充电器的插头刚插入插座准备充电时，家里原来正常工作的用电器突然都停止了工作．如图所示为该充电器铭牌的部分内容，发生这一现象的原因可能是（）A. 插头与这个插座接触不良形成了断路B. 插头插入这个插座前，火线和零线就已相互接触形成了短路C. 插头插入这个插座时，火线和零线相互接触形成了短路D. 充电器消耗的功率过大，导致干路电流过大，空气开关自动断开11.以下操作不符合安全用电要求的是（）A. 更换灯泡时要切断电源B. 保险丝熔断后可用铜丝代替C. 将开关接在用电器和火线之间D. 有金属外壳的家用电器其外壳一定要接地12.下列关于生活用电的说法中正确的是（）A. 保险丝一般使用电阻较大，熔点较高的合金材料制成B. 当家庭电路中的电流过大时，漏电保护器就会自动跳闸以切断电路C. 站在地上的人接触火线发生触电时，漏电保护器自动切断电路D. 站在地上的人接触火线发生触电时，空气开关自动切断电路二、填空题13.电饭煲是一种常见的家用电器，它是根据电流的________效应工作的；从安全角度考虑，电饭煲应使用三孔插座，这样做是为了让它的金属外壳与________相连。
鲁教版五四制九年级物理 第第十五章 安全用电巩固练习题
鲁教版五四制九年级物理第第十五章安全用电巩固练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 关于家庭电路及安全用电，下列说法正确的是（）A．只有当人体接触带电体时，才会发生触电事故B．家庭电路中，用电器的金属外壳不用接地C．低于220V的电压对人体都是安全的D．将开关接在灯泡和火线之间2 . 下列物理量的估测中,最接近实际的是A．手机内锂电池的电压约220V B．电视机正常工作时的电功率约100W C．一名初中生的人体电阻约1ΩD．家用电冰箱正常工作时的电流约5A3 . 下列做法不符合安全用电的是（）A．组装家庭电路时将开关接在零线上B．在建楼房里安装漏电保护器C．洗衣机的金属外壳与地线相连D．使用测电笔时手指接触金属笔卡4 . 下列选项中符合安全用电常识的是A．把洗衣机的三脚插头改为两脚插头接在两孔插座上使用B．在手机充电过程中接打电话C．家庭电路中，电灯开关应串联在火线与电灯之间D．当空气开关自动断开后，不做任何检查就立即闭合开关5 . 下列说法错误的是A．电源是将化学能转化为电能的装置B．电熨斗是利用电流热效应工作的C．保险丝由电阻率大熔点低的合金组成D．发电机是根据电磁感应现象制成的装置6 . 关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是A．用一个开关控制的两盏灯之间是串联B．被不同开关控制的各盏灯之间是串联C．开关与被控制的灯之间是并联D．各盏灯与插座之间是并联7 . 电的使用提高了我们的生活品质，但使用不当也会给我们的生命财产造成损失，下列关于家庭用电安全的说法中错误的是A．控制用电器的开关应接在用电器和火线之间B．若空气开关“跳闸”，一定是使用了大功率用电器C．发现电路起火，应立即断开电源开关，切断电路D．有金属外壳的用电器使用三脚插头是为了防止漏电而采取的安全措施8 . 有一只“220 V 10 A”的电能表，按规定最多可接“220 V 40 W”的电灯A．50盏B．54盏C．56盏D．60盏9 . 如图是某家庭电路的一部分，下列说法正确的是A．电冰箱接入三孔插座C后电灯与电冰箱是串联的B．电冰箱接入三孔插座C能使电冰箱金属外壳接地C．断开开关S时，站在地上的人接触A点或B点都不会触电D．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关10 . 下列现象不会引起家庭电路发生火灾的是A．用电器总功率过大B．用电器短路C．开关内两根线相碰D．线路老化11 . 为了确保用电安全，家中都会安装配电盘。
鲁教版(五四学制)九年级物理上册：第十五章 安全用电 复习课件
1.如图所示是验电笔的结构示意
图，其中由绝缘体构成的部分
是（ B ）
A.笔尾金属体 B.塑料外壳
C.电阻
D.弹簧
C3.（2016·湖北武汉调考 Nhomakorabea教室内两盏日光灯由 一个开关控制，以下电路中能正确反映它们的 连接方式的是（ A ）
谢谢
2．电能表 （1）作用： 测量用电器消耗电能的多少。
（2）安装： 安装在干路上，在总开关之前。
（3）读数： 123.4 kW ·h
注意：一般最后一位为十分位
（4）闸刀 整开个关电路的总开关串联在干路中，控制室内全
部电路的通与断。
（5）保险丝
①作用：电路中电流过大时，保险丝熔断，自动 切断电路，起到保护作用。
考点二 安全用电
1.家庭电路中电流过大的原因：短路或过载。
2.家庭电路中触电的形式：单线触电和双线 触电。
(1)单线触电：站在地上的人触到火线， 则有电流由火线进入人体，流到大地，形 成通路，造成触电。
(2)双线触电：站在绝缘体上的人若同时 触及火线和零线，电流将由火线经人体流 到零线而形成通路，造成触电事故。
跨步电压触电
4.安全用电原则
● 不接触低压带电体，不靠近高压带电体； ● 更换灯泡、搬动电器前应断开电源开关； ● 不弄湿用电器，不损坏绝缘层； ● 保险装置、插座、导线、家用电器等达到使 用寿命应及时更换。
5.触电急救
（1）迅速切断电源 （2）用一根绝缘棒把电线挑开，迅速使触 电者脱离电源； （3）尽力抢救； （4）发生火灾时，务必在切断电源后，才 能泼水救灾。
两孔插座
三孔插座
（7）白炽灯：白炽灯工作时，电能转化为内能 和光能，连接时应注意开关与灯要串联并且开 关要接在火线与灯之间。螺口灯泡的螺旋套只 准接在零线上。
2023-2024学年初中物理鲁教版五四制九年级上第15章 安全用电单元测试(含答案解析)
2023-2024学年鲁教版五四制初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计10小题，每题3分，共计30分）1.晚上，小亮把手机充电器的插头刚插入插座准备充电时，家里原来正常工作的用电器突然都停止了工作，发生这一现象的原因可能是（）A. 插头与这个插座接触不良形成了断路B. 插头插入这个插座前，火线和零线就已相接触形成了短路C. 插头插入这个插座时，火线和零线相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸【答案】C【解析】 A 、若是充电器的插头与插座断路状态，则手机充电器不工作，不会影响室内其它用电器，故A错误；B、若插头插入这个插座前，火线和零线就已相接触形成了短路，则插头插入这个插座前，家庭中的所有用电器都不能工作，故B错误；C 、若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，故C正确；D、手机充电器的功率很小，使用后不会导致干路中总电流过大，保险开关跳闸，故D 错误。
2.关于生活用电，下列说法中正确的是（）A. 使用试电笔时手可以接触笔尖B. 使用试电笔当氖管发光时有微弱电流通过人体C. 家庭电路电压为36 \ VD. 保险丝就是镍铬合金丝【答案】B【解析】解：\mathrm A．使用试电笔时手不可以接触笔尖，否则会发生触电，故\mathrm A错误；\mathrm B．在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，故\mathrm B正确；\mathrm C．家庭电路电压为220\mathrm V，故\mathrm C错误；\mathrm D．保险丝选择的是熔点低电阻率大的铅锑合金丝，故\mathrm D错误．故选\mathrm B．3.以下四图所反映的做法中，符合用电安全的是（）A. 开关和灯泡的连接B. 测电笔的使用C. 电视天线与电线接触D. 湿手接触开关【答案】B【解析】解：A、开关应该接在灯与火线之间，如果接在了灯与零线之间，当灯泡出现问题更换灯泡时，会有电流通过，发生触电事故．不合题意．B、使用测电笔检测电路时，应使手指按住笔尾的金属体，这样在接触电路时，才能检测出电路有没有电．符合题意．C 、电视天线在安装时，要远离电线，这样才能避免发生线路老化后，造成触电．不合题意．D、不能用湿手或湿物体接触开关或正在工作的用电器，容易发生触电事故．不合题意．故选B．4.电的使用提高了我们的生活品质，但使用不当也会给我们的生命财产造成损失，下列关于家庭用电安全的说法中错误的是（）A. 控制用电器的开关应接在用电器和火线之间B. 若空气开关“跳闸”，一定是使用了大功率用电器C. 发现电路起火，应立即断开电源开关，切断电路D. 有金属外壳的用电器使用三脚插头是为了防止漏电而采取的安全措施【答案】B【解析】 A 、控制用电器的开关与用电器串联，并接在火线和电灯之间。
九年级物理上册第十五章安全用电 防止触电课件鲁科版五四制
（1）单线 触电
（2）双线 触电
你知道这是什么标志吗？ 山东星火、高压触电的两种形式
高 压 电 弧 触 电
山东星火国际传媒集团
高压带电体不但不能接触,而且不能 靠近。高压触电有两种：
（1）电弧触电：人与高压带电体距离 到一定值时,高压带电体与人体之间会发生 放电现象,导致触电。
(2）跨步电压触电：高压电线落在地 面上时,在距高压线不同距离的点之间存 在电压。人的两脚间存在足够大的电压时, 就会发生跨步电压触电。
山东星火国际传媒集团
高压触电的形式及处理方法：
闪电
雷树雨下（电,天快3弧气）回触不高家电要或压呆闪在 电时马上蹲下。
为保小命,赶 快“做单（电“脚4压）蛙跳触跨跳”电步”。或
一般情况下, 低于的3电6压伏是安全 电压。
山东星火国际传媒集团
2、下列关于人体触电的说法正确的是（ ）
A. 只D要有电流通过人体就会发生触电事故
B. 只有高压电才会发生触电事故,低压电路 不会触电
C. 发现有人触电,应迅速把他拉开,使他脱离 电源
D. 高压电不但接触会触电,就是靠近它也会 发生触电事故
发生触电 两种情况
高压 触电
单线触电 双线触电
高压电弧触电 跨步电压触电
课堂训练
提问：人体接触220V裸线触电,而鸟儿2脚站在高 压裸电线上却相安无事,这是为什么？ A. 鸟儿电阻小 B. 鸟儿干燥不导电
√C. 鸟儿两只脚在同一根线上
D. 鸟儿体积小
分析：人和鸟都是导体,人站在地上和220V火线接触造成触 电事故,高压电线上的电压是指两根高压线之间或高压线与 地面之间的电压,鸟儿两只脚站在同一根高压线上且靠很近, 电压很小,故不触电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中考物理一轮复习第15章《安全用电》鲁
教版五四制
1、如图是家庭电路的一部分，则：（）
A、元件“1”是电能表、“2”是保险丝“3”是闸刀开关
B、元件“l”、“2”、“3”正确连接顺序为“2”、“1”、“3”
C、图中接错的元件是“5”
D、图中电路元件连接完全正确
2、某家庭部分电路可简化成如图所示的情况，当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是( )
A、串联
B、并联
C、电视与台灯串联后再与灯泡并联
D、灯泡与台灯串联后再与电视并联知识点二：三孔插座和三脚插头
1、电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的，若在你家中这个孔没有接地，将会发生的现象是（）
A、插座因耗电增加而烧毁
B、这孔接地时为了更好的让家用电器散热
C、家用电器不能正常工作
D、人接触家用电器外壳时有可能发生触电事故
2、许多家用电器的三脚插头有一特别之处：三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚夫要稍长，如图13所示。
这样设计是为了插入插头时，，拔出插头时，。
知识点三、家庭电路故障的判断(一)、保险丝熔断 1、家庭电路中安装熔断器(其中安装熔丝、俗称“保险丝”)，它的作用是( )
A、当电压过高时自动切断电路
B、当发生触电时自动切断电路
C、当用电器发生漏电时自动切断电路
D、当电路中电流过大时自动切断电路
2、家庭电路中，自动空气开关的主要作用是：（）
A、保证电路的电压不变
B、保证电路的电流不变
C、保证用电器的功率不变
D、在电路发生短路时自动切断电路
3、下列现象中，可能引起家中保险丝熔断的是：（）①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④灯丝烧断
A ，①②
B、②③
C、②④
D、①③
4、小亮在开着空调的书房里复习功课，妈妈在厨房忙着做晚饭，当她把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是电饭煲插头内部发生了，导致电路中过大，引起“跳闸”、
5、在家庭电路中常常发生：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插人插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断。
引起这两种故障的最大可能是：（）
A、前者是插座短路，后者是灯泡短路
B、前者是插头短路，后者是灯泡短路
C、两者都是插座短路
D、两者都是插头短路
6、如图所示为小明所连的两盏白炽灯和两个插座的电路图、下列说法正确的是（
）
A、拆掉灯丙，两线头连在一起会造成短路
B、拆掉插座甲，两线头连在一起会造成短路
C、拆掉S1，两线头连在一起会造成短路
D、拆掉S2，两线头连在一起会造成短路提示：在家庭电路中如果见到保险丝熔断（或空气开关跳闸）就意味着电路中的总电流过大即过载或短路；若大功率的用电器使用的少，那么就是短路，再依据题目的要求判断哪部分短路(二)、测电笔检测故障
1、小刚放晚学回家后，闭合电灯开关发现电灯不亮，用测电笔分别测试灯泡两端的接线柱，氖管均发光这是因为：（）
A、两根进户线都断路
B、进户火线断路
C、进户零线断路
D、灯丝断路
2、李刚学完初中的电学知识，恰逢家中电灯突然熄灭。
在闭合开关的情况下，他兴冲冲地拿起试电笔测试如图7中的a、b、c、d四点时，四点均不发光，请你帮他分析最有可能发生的故障是（）
A、开关处断了
B、入户零线断了
C、保险丝熔断
D、灯丝熔断火线abcd
3、小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在方框中。
安装完毕后，闭合开关，电灯不亮，电路中其他用电器都停止工作。
用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障可能为（选填“火线”或“零线”）断了。
4、“庆六一文艺会演”时，佛前中学物理组的老师给大家表演了一个“不怕电”的节目。
首先王老师将一标有PZ220—100”的灯泡接到两导线头M、N之间，灯泡正常发光。
随后将灯泡取下，王老师站到干燥的木凳上后，左、右手分别抓住M、N两导线头（如图）。
李老师用测电笔分别测试 M、N及王老师的皮肤，发现测电笔的氖管都发光，而王老师却谈笑自如。
对以上现象的解释，你认为正确的是（）
A、王老师有特异功能，确实不怕电
B、王老师的双手戴着绝缘手套
C、在人、灯替换之时，有人将零线断开了
D、在人、灯替换之时，有人将火线断开了提示：此类题若看到各点测电笔的氖管都不发光，则说明火线断路，若氖管发光说明是可能零线断路(三)、检验灯检测电路故障
1、电工小组的同学们练习安装模拟家庭电路。
接通电源之前，为检查电路中是否有短路现象，老师将火线上的熔丝取下，把一个额定电压力220V的灯泡作为检验灯泡连接在原来熔丝的位置，同时要求同学们将电路中所有开关都断开。
在接通电源后，下列说法中正确的是（）
A、若检验灯泡正常发光，表明电路中有短路现象
B、若检验灯泡不亮，但将某一个用电器的开关闭合后检验灯泡正常发光，表明电路连接无误
C、检验灯泡不亮，但将某一个电灯的开关闭合后，这个电灯和检验灯泡都能发光，只是亮度不够，这表明电路中出现了短路现象
D、不论电路中用电器的开关断开还是闭合，检验灯泡均不发光，这表明电路中有短路现象提示：检验灯检测电路故障的规律是：检验灯正常发光电路不正常(短路）；检验灯不正常发光则电路正常知识点四：测电笔的使用
1、在图所示中，使用测电笔正确的方法是图、
2、测电笔的使用，下列说法正确的是（）
A、氖管发光时测电笔接触的是零线
B、使用时手可以接触测电笔的任何部位
C、测电笔不能用来辨别电池的正负极
D、测电笔与手接触的部分都是绝缘体提示：测电笔在使用时一定要接触笔卡或者尾部的金属体；使用时氖管发光接触的是火线，不发光接触的是零线知识点五：有关线路改造的问题
1、据报道：近几年有许多重大火灾都是因线路连接处接触不良造成的，教训分深刻。
线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时该处的电阻将，在该接触处就会产生局部过热升温，接触处的电阻又随温度的升高而，从而形成电热的逐步积累和恶性循环，以致引发火灾。
2、近年来，我国城乡许多地区进行了供电线路改造，改造的内容之一就是
把电线换成更粗的，使它的电阻，电流在导线上产生的热量，在线路改造时，还把电能表换成额定电流更大的，改造后家庭中可以使用的用电器总功率将、（填“变大”“不变”“变小”）知识点六：漏电保护器的知识
1、有一个图标有以下参数（漏电保护器）：20A220V额定漏电动作电流30mA 额定漏电不动作电流15mA漏电分断时间＜0、1s，请问以上参数是什么意思？
2、秋月家里的进户线总开关上安装有漏电保护器，其额定漏电动作电流为30mA，额定漏电不动作电流为15mA，漏电分断时间t﹤0、1s,上面还标有10A220V500A的数据，则以下说法正确的是（）
A、漏电电流大于30mA时，保护器会在0、1s之内切断电源
B、漏电电流持续时间超过0、1s时，保护器才起作用
C、当漏电电流达到500A时，就能起到可靠的保护作用
D、只有当通过用电器的电流大约为10A时，才能起到保护作用知识点七：防止触电
1、发现有人触电后，应采取的正确措施是（）
A、赶快把触电人拉离电源
B、赶快去喊电工来处理
C、赶快用剪刀剪断电源线
D、赶快用绝缘物体使人脱离电线
2、电工站在干燥的木凳上检修照明电路，下列情况中安全的是（）
A、一手握火线，一手握零线
B、一手握火线，一手握地线
C、只有一只手接触火线
D、一手接触火线，另一只手扶着水泥墙壁
3、在日常生活中，符合安全用电常识的做法是（）
A、用湿抹布擦电灯泡
B、有金属外壳的家用电器，金属外壳不接地
C、发生火灾时，首先切断电源 D保险丝烧断后，可用铜丝代替保险丝接上
4、安全用电的原则是：。
知识点八：作图题
1、如图所示的插座和电灯（带开关）是组成家庭电路的常用器件。
请你用笔画线来代替导线，将它们正确地接入电路中。
2、将如图所示电水壶的三条接线按照安全用电的原则对应连接到插头上。
3、科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。
它能在有人走动发出声音时闭合，无人走动时自动断开。
请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
安全用电的答案一、1 C2 B二、1、D
2、插入时金属外壳先与地线相连，拔出时金属外壳后离开地线防止触电事故发生三、
（一）
1、D
2、D
3、D
4、短路电流过大
5、B
6、A(二)
1、C
2、C
3、2零线
4、C
（三）B四、1、甲
2、C五、1、变大变大
2、变小变小变大六、1、20A：额定工作电流，工作时能通过漏电保护器的电流20安。
220V：额定工作电压，漏电保护器所接的电源电压220伏。
额定漏电动作电流30mA：漏电30毫安时跳闸。
额定漏电不动作电流15mA：漏电15毫安时不跳闸。
漏电分断时间＜0、1s：从发现漏电到跳闸的时间小于0、1秒。
2、A七、1、D
2、C
3、不接触低压带电体，不靠近高压带电体。
