剪力墙柱钢筋绑扎
钢筋的绑扎方法

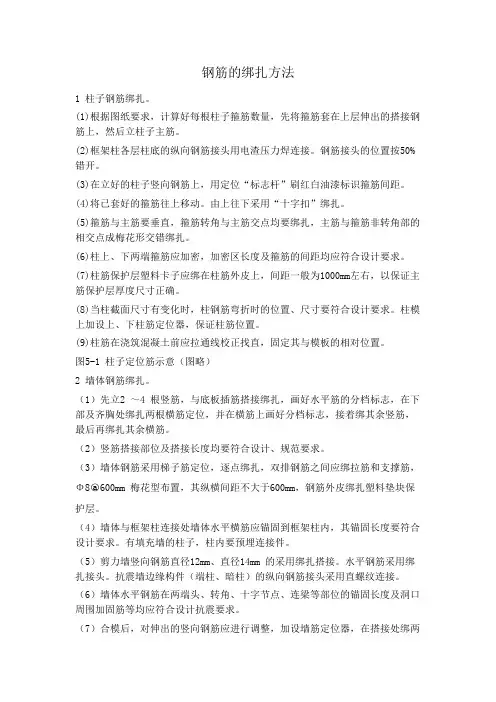

钢筋的绑扎方法1 柱子钢筋绑扎。
(1)根据图纸要求，计算好每根柱子箍筋数量，先将箍筋套在上层伸出的搭接钢筋上，然后立柱子主筋。
(2)框架柱各层柱底的纵向钢筋接头用电渣压力焊连接。
钢筋接头的位置按50%错开。
(3)在立好的柱子竖向钢筋上，用定位“标志杆”刷红白油漆标识箍筋间距。
(4)将已套好的箍筋往上移动。
由上往下采用“十字扣”绑扎。
(5)箍筋与主筋要垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部的相交点成梅花形交错绑扎。
(6)柱上、下两端箍筋应加密，加密区长度及箍筋的间距均应符合设计要求。
(7)柱筋保护层塑料卡子应绑在柱筋外皮上，间距一般为1000mm左右，以保证主筋保护层厚度尺寸正确。
(8)当柱截面尺寸有变化时，柱钢筋弯折时的位置、尺寸要符合设计要求。
柱模上加设上、下柱筋定位器，保证柱筋位置。
(9)柱筋在浇筑混凝土前应拉通线校正找直，固定其与模板的相对位置。
图5-1 柱子定位筋示意（图略）2 墙体钢筋绑扎。
（1）先立2 ～4 根竖筋，与底板插筋搭接绑扎，画好水平筋的分档标志，在下部及齐胸处绑扎两根横筋定位，并在横筋上画好分档标志，接着绑其余竖筋，最后再绑扎其余横筋。
（2）竖筋搭接部位及搭接长度均要符合设计、规范要求。
（3）墙体钢筋采用梯子筋定位，逐点绑扎，双排钢筋之间应绑拉筋和支撑筋，Φ8○a600mm 梅花型布置，其纵横间距不大于600mm，钢筋外皮绑扎塑料垫块保护层。
（4）墙体与框架柱连接处墙体水平横筋应锚固到框架柱内，其锚固长度要符合设计要求。
有填充墙的柱子，柱内要预埋连接件。
（5）剪力墙竖向钢筋直径12mm、直径14mm 的采用绑扎搭接。
水平钢筋采用绑扎接头。
抗震墙边缘构件（端柱、暗柱）的纵向钢筋接头采用直螺纹连接。
（6）墙体水平钢筋在两端头、转角、十字节点、连梁等部位的锚固长度及洞口周围加固筋等均应符合设计抗震要求。
（7）合模后，对伸出的竖向钢筋应进行调整，加设墙筋定位器，在搭接处绑两道横筋定位，浇筑混凝土时专人看管，浇筑后再次调整以保证钢筋位置准确。
剪力墙暗柱柱钢筋绑扎流程
