哈氏可磨性指数测定仪使用说明书

合集下载

哈氏操作方法

哈氏操作方法

煤的可磨性指数测定方法方法要点:将煤样制成规定的粒度,经哈氏可磨性测定仪研磨后,在规定条件下筛分,称量筛上煤样质量,从由标准煤样绘制的标准图上查得哈氏可磨性指数。

1、仪器设备.1 哈氏可磨性测定仪由机座、电气控制盒、蜗轮盒、电动机、小齿轮、大齿轮、重块、护罩、拔杆、计数器、主轴、研磨环、钢球、研磨碗相关部件组成。

电动机通过蜗轮、蜗杆对一对齿轮减速后,带动主轴和研磨环以20±1r/min的速度运转。

研磨环驱动研磨碗内的8个钢球运动,钢球直径为25.4mm,由重块、齿轮、主轴和研磨环施加在钢球上的总垂直力为284±2N(约29±0.2kgf)。

研磨环与研磨碗材料相同,并经过淬火处理。

.2 试验筛:孔径为0.071㎜、0.63㎜、1.25㎜,直径为200㎜,并配有筛盖和筛底盘。

.3 保护筛:能套在试验筛上的方孔筛或圆孔筛,孔径范围16~19㎜。

.4 振筛机:可以容纳外径为200mm的一组垂直套叠并加盖和底盘的筛子,垂直振击频率为149min-1,水平回转频率为221 min-1,回转半径为12.5mm。

.5 天平:最大称量100g,感量0.01g。

.6 二分器:分样格槽宽约5mm。

.7 破碎机:辊式破碎机,辊间距可调,能将粒度6mm的煤样破碎到1.25mm,而只生成最小量、小于0.63mm的煤粉。

1、制样a、将煤样破碎到6㎜后缩分出约1㎏左右的样品,然后将煤样在盘中摊开,层厚不超10㎜,进行空干后称量;b、将空干后煤样分5次用1.25㎜、0.63㎜的筛子筛分,直到煤样全部通过1.25㎜的筛子,留取0.63㎜~1.25㎜的煤样,0.63㎜以下的弃去;c、称取0.63㎜~1.25㎜煤样的重量,计算出其在空干后煤样中所占的百分数(出样率),如出样率小于45%,则该煤样作废,重新缩分、制样。

2、 测定a、将0.63㎜~1.25㎜的煤样混匀后缩分出两份,用0.63㎜的筛子在振筛机上筛5min,去除0.63㎜以下的粉末,一份备样,一份留做下面的试验。

哈氏可磨性指数测定仪

哈氏可磨性指数测定仪

哈氏可磨性指数测定数鹤壁市天鑫煤质化验设备厂哈氏可磨性指数测定数是表征煤炭被眼膜成分难以程度一种指标,她的测定是以(将固体物料研磨成分所消耗的能量,与其产生的新表面积成正比)为理论依据。

TXHM-60型哈氏可磨性指数测定仪是依据国家标准GB/rI2565《煤的可磨性指数测定方德格罗夫法)生产的。

TXHM - 60型哈氏可磨性指数测定仪为EP - 60型的改进型仪器。

它增加构,并采用了微电脑转数控制控制器。

一、工作原理在规定条件下,将制备好的煤样置于哈氏可磨性指数测定仪研磨碗中进行研磨.然后筛分和称量筛上、筛下物,然后按式计算出哈氏可磨性指数或从校准曲线上查出哈氏可磨性指数。

HGI=13 +6.93×(50 -m)式中m——粒度大于0. 075mm的粉煤质量,g。

由于计算结果严重受哈氏可磨性指数测定仪的结构参数、材质和使用磨损的影响,故国际标准化组织ISO和各国标准方法均采用校准曲线法。

二、仪器结构测定仪主要由机座、上碗机构、传动齿轮、配重砝码、研磨环、研磨碗、电机,减速器及微电脑转数控制控制器组成。

仪器主轴上端装有传动齿轮、配重砝码和用作传感元件的磁钢,下端卡入研磨环总负荷力(284+2)N。

研磨碗内有弧形槽轨道,在轨道内有8个直径为25. 4mm的钢球,电动机经过减速器带动主轴运转,并驱动研磨环和8个钢球进行工作。

上碗机构置于机座的底部,由桥形底座、螺旋托盘、托碗芯轴、手柄等组成。

当板动手柄时,带动螺旋托盘回转,从而形成托碗芯轴垂直升降运动,使上碗操作机械化控制系统包括转数控制器、霍尔元件和磁钢等,能显示主轴转数,并在主轴旋转60r时自动停机。

若主机发生故障时,可以急停,再次启动,转数可以累加。

三、主要技术参数主轴转速(20 ±l) r/min额定工作转数 (60± 0. 25)r负荷力(284 ± 2) N电源三相 380V整机质量约90kg外形尺寸360mm X 420mm X 490mm哈氏可磨性指数测定仪1-上碗底座;2-托碗蕊轴;3-螺旋托盘;4-研磨碗;5-钢球;6-研磨环;7-主轴;8-主轴铜套;9-护罩;10-砝码;11-传感元件;12-大齿轮;13-小齿轮;14-电动机;15 -减速器;16-转速控制器;17 -上碗机构手柄.使用方法1)彻底清扫研磨碗、研磨环和钢球,然后把钢球尽可能均匀地分布在研磨碗内。

煤的hgi标准

煤的hgi标准

煤的hgi标准
HGI(哈氏可磨性指数)是评估煤的可磨性的一种指标,它是由一系列步骤计算得出的。

首先,需要将制备好的、粒度统一的50克样品放入磨碎机内,在指定压力下进行标准转数的运转。

运转后,机内的钢球会将煤炭样品粉碎,然后根据粒度进行分类,记录少于指定粒度的样品数量。

这个数量会换算成哈氏可磨性指数HGI值,具体的HGI值介于30(粉碎阻力较大)和100(较容易粉碎)之间。

另外,也有另一种计算方式:HGI=Eb/E3,其中Eb、E3分别为磨制标准燃料和待测燃料消耗的能量。

标准煤作为一种较难磨的煤,定为HGI=1。

燃料越易磨,则HGI越大。

以上信息仅供参考,如果还想了解更多信息,建议咨询专业人士。

煤的可磨性指数测定方法(哈德格罗夫法)

煤的可磨性指数测定方法(哈德格罗夫法)

煤的可磨性指数测定方法(哈德格罗夫法)GB2565—2014代替 GB2565—1998Determination of grindability index of coal(Hardgrove method)前言本标准按照GB/T1.1-2009给出的规则起草。

本标准代替GB/T2565-1998《煤的可磨性指数测定方法(哈德格罗夫法)》。

本标准与GB/T2565-1998相比主要变化如下:一增加了引言、试剂和材料、试验报告(见引言,第4章,第11章);一增加了制样过程中对煤样进行空气干燥的要求(见6.2);一增加使用一元线性回归方程计算出哈氏可磨性指数(见附录C的C.2)。

本标准使用重新起草法修改采用ISO5074:1994<硬煤-哈德格罗夫可磨性指数的测定方法>。

本标准与ISO5074:1994相比在结构上有所调整,附录A中列出了本标准与ISO5074:1994的章条编号对照一览表。

本标准与ISO5074:1994相比存在技术性差异,这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线(l)进行了标示,附录B中给出了相应技术性差异及其原因的一览表。

本标准由中国煤炭工业协会提出。

本标准由全国煤炭标准化技术委员会(SAC/TC42)归口。

本标准起草单位:煤炭科学研究总院检测研究分院、神华销售集团有限公司。

本标准主要起草人:杨华玉、张云红、张宝青、薛俊海、王振华。

GB/T2565-1998历次版本发布情况为:-GB2565-1981;GB2565-1987。

引言煤的可磨性指数是煤的物理一机械(如硬度、强度)等性能的综合体现,,一般采用哈德格罗夫法(哈氏可磨性指数测定仪,简称哈氏仪)测定煤的可磨性指数,测定煤的可磨性指数目的是评价煤研磨成粉的难易程度。

影响煤的可磨性指数测定结果可靠性的两个重要的因素是煤样制备方法(煤样的粒度范围)和煤中的水分含量。

煤的可磨性指数可以用来评估工业用磨煤机的产率和能耗。

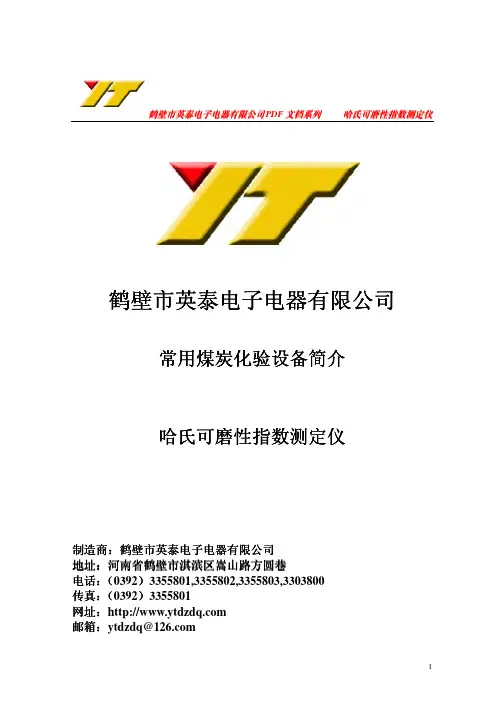

哈氏可磨性指数测定仪(煤炭化验设备)

哈氏可磨性指数测定仪(煤炭化验设备)

鹤壁市英泰电子电器有限公司PDF 文档系列 哈氏可磨性指数测定仪鹤壁市英泰电子电器有限公司常用煤炭化验设备简介哈氏可磨性指数测定仪制造商制造商::鹤壁市英泰电子电器有限公司地址地址::河南省鹤壁市淇滨区嵩山路方圆巷电话电话::(0392)3355801,3355802,3355803,3303800传真传真::(0392)3355801网址网址::邮箱邮箱::ytdzdq@鹤壁市英泰电子电器有限公司PDF 文档系列 哈氏可磨性指数测定仪常用煤炭化验设备简介HM HM--60G 哈氏可磨性指数测定仪哈氏可磨性指数测定仪1.1.性能特点性能特点性能特点::HM-60G 哈氏可磨性指数测定仪的测定过程,是从磨碎定律(磨碎煤粉所消耗的能量、与煤粉产生的新表面积成正比)为理论依据,在GB/T2565-1998《煤的可磨性指数测定方法》(哈德格罗夫法)规定的条件下,将制备好的煤样进行研磨、筛分、称量,从由标准煤绘制的标准图上查得哈氏可磨性指数,指数越大,表明越易磨碎。

鹤壁市英泰电子电器有限公司PDF 文档系列 哈氏可磨性指数测定仪HM-60G 哈氏可磨性指数测定仪由微电脑计数,计数器显示60转时自动停机。

若主机发生故障可以紧急停机,再次启动时转数可以累加等多元功能。

2.2.技术参数技术参数技术参数::转速:20±1r/min限额转数:60±1/4r负荷力:284±2N电机功率:90W电源电压:380v 50Hz重量:90Kg外形参考尺寸:360 x 420 x490(mm)3.3.技术要求技术要求3.1 工作环境条件:温度:5-40℃; 相对湿度:<85%;电源:AC(220+22)V,(50±1)Hz。

3.2 测定仪:3.2.1 测定仪主要性能3.2.1.1 主轴转速:(20±1)r/min。

3.2.1.2 工作转数:(604±0.25)r 。

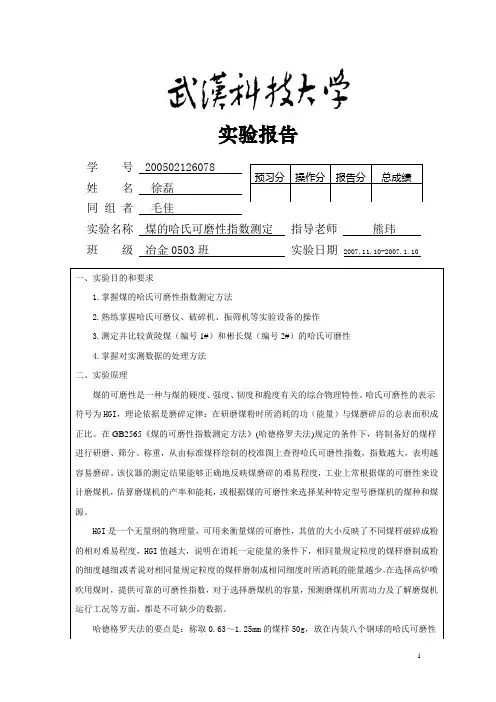

煤的哈氏可磨性指数测定

煤的哈氏可磨性指数测定
HGI是一个无量纲的物理量,可用来衡量煤的可磨性,其值的大小反映了不同煤样破碎成粉的相对难易程度,HGI值越大,说明在消耗一定能量的条件下,相同量规定粒度的煤样磨制成粉的细度越细,或者说对相同量规定粒度的煤样磨制成相同细度时所消耗的能量越少。在选择高炉喷吹用煤时,提供可靠的可磨性指数,对于选择磨煤机的容量,预测磨煤机所需动力及了解磨煤机运行工况等方面,都是不可缺少的数据。
式中: ——煤样质量,g;
——筛上物质量,g;
——筛下物质量,g。
根据筛下煤样的质量m2(g),利用式(2)计算得出可磨性指数值(HGI)
………………………………………(2)
在实际测定时是用被测定煤样与标准煤样相比较而得出的相对指标表示,这需要磨制标准煤样制作标准图对实际煤样进行标定。
三、实验研究的主要仪器如下
2.测定步骤及结果
(1)用刷子将磨煤机的研磨槽清扫干净,把8个直径为25.4mm的钢球放到研磨槽的底部,再把制备好的粒度为16目(1.25mm)至30目(0.63mm)的煤样50g均匀地摊在钢球上,如有煤样落在研磨槽中间的突起部分必须也把它扫到钢球上去。
(2)用带方孔的研磨盘覆盖在球上,把压重下的旋转轴下端对正研磨盘的方孔,借研磨槽边缘上的两个螺丝把整个研磨系统牢牢固定住,这时压重全部压在研磨盘覆盖的钢球上。
73
GBW12008b
104
1)对每个标准煤样用待校准的哈氏仪重复测定4次(测定步骤见下文),计算出0.071mm筛下的煤样质量,取其算术平均值。
图2哈氏可磨煤标样的校准图
2)在直角坐标系上,以每个煤样的筛下物质量的平均值为纵坐标,以相应的哈氏可磨性指数标准值为横坐标,根据最小二乘法原则对以上4个煤样的试验数据作图。所得的直线就是所用哈氏仪及筛子等的校准图(见图2)。

HM-60G哈氏可磨性指数操作步骤

HM-60G哈氏可磨性指数操作步骤

HM-60G 哈氏可磨性指数测定仪哈氏可磨性指数测定步骤:1.将0.63-1.25mm的煤样混合均匀,用二分器分出120g,用0.63mm筛子在振筛机上筛5min,以除去煤粉;再用二分器缩分为每份不少于50g的两份煤样。

2.试运转哈氏仪,检查是否正常,然后调到合适的启动位置。

3.彻底清扫研磨碗,研磨环和钢球,并将钢球尽可能均匀地分布在研磨碗的槽内。

4.称取50±0.01g已除去煤粉的煤样,均匀倒入研磨碗,平整其表面,并将落在网球上和研磨碗凸起部分的煤样清扫到钢球周围,然后将研磨环放在研磨碗内。

5.使研磨环的十字槽对准主轴下端的十字头,同时将研磨碗挂在机座两侧的螺栓上,拧紧固定,以确保总垂直力均匀施加在8个钢球上。

6.将计数器调到零位,启动电机,仪器运转60±0.25转后自动停止。

7.将保护筛0.07mm筛子和底盘套叠好,卸下碾磨碗,把沾在研磨环上的煤粉刷到保护筛上,然后将磨过的煤样连同钢球一起倒入保护筛,并仔细将沾在研磨碗和钢球上的煤粉刷到保护筛上。

把钢球放回研磨碗,再把沾在保护筛上的煤粉刷到0.071mm筛子内。

8.将筛盖盖在0.071mm筛子上,连底盘一起放在振筛机上筛10min。

取下筛子,将沾在0.071mm筛子底下的煤粉刷到底盘内,重新放到振筛机上筛5min,又刷筛底一次,再振筛5min,刷筛底一次。

9.称量0.071mm筛上的煤样(称准到0.01g),记作G1。

10.称量0.071mm筛下的煤样(称准到0.01g),筛上和筛下煤样质量之和与研磨前煤样质量(50±0.01g)相差不得大于0.5g,否则测定结果作废,应重做试验。

计算公式:按下式计算出0.071mm筛下煤样的质量G(g)G=(50±0.01)-G。

哈氏可磨性指数测定仪通用技术规范

哈氏可磨性指数测定仪通用技术规范
表1 标准和规范
序号
标准号
标准名称
1
GB 191
包装储运图示标志
2
GB4793.1
测量控制和试验室用电气设备的安全要求第一部分:通用要求
3
GB6587.1
电子测量仪器环境试验总纲
4
GB6587.3
电子测量仪器湿度试验
5
GB6587.5
电子测量仪器冲击试验
6
GB6587.6
电子测量仪器运输试验
7
GB6587.8
4.2 本产品整机表面应清洁无凹痕﹑划伤﹑变形。零部件整体和元器件装配位置要牢固,不应有虚焊﹑折裂和机械损伤。
4.3 本产品面板字迹应清晰,各操作键接触良好,转换复位正常。
4.4 产品标志:测试仪上应有铭牌,铭牌上应有下列标志:
1)厂名,厂址;
2)产品的名称,型号;
3)制造日期;
4)出厂编号;
5 验收及技术培训
1.2
投标人应按以下内容和顺序提供详实投标资料。如果以下资质不满足要求、投标资料不详实、严重漏项将导致废标:
(1)投标人应建立了完善的质量保证体系,并出具ISO 9000系列或等同质量体系的证书。
(2)按附录A提供业绩资料。
(3)填写采购标准规范专用部分中的技术参数响应表。
(4)填写采购标准规范专用部分中的表5技术差异表。
1.3.2交货时间如有延误,卖方应及时将延误交货的原因、后果及采取的补救措施等向买方说明。
1.4
1.4.1设备交付时应提供以下资料:
(1)产品(包括进口产品)正确完整的中文技术手册及使用说明书;
(2)保修书1份;
(3)出厂检验报告;
(4)产品合格证;
(5)装箱清单。

哈氏可磨性指数测定仪通用技术条件

哈氏可磨性指数测定仪通用技术条件
技术要 求 ··· ·,···· ‘ ·· ·· , ··,· 。·...... 。,, 。·甲 , · ··,·· · · ,· · ·, · ··‘·. ..... ·,· , ,】1 · · ····· ·· · ·· · , ·· ..... . ·,· · * 试验方法 ·· ·,· ·· ······· ····· .......... ..... .. ···· ··· ····· ···· ·· ........ .........3 ···· ·· · ······ ·· · · . ............... 检验规则 ·· ······· ·,· ·,· ····· ·····。····,···…… 5 · 。······ ····· ······ ········· ,···· ·· ······· · ·· 。 ,···· ··。············ 标 志、 包装 、 运输 和贮存 ····· ····· ······ ············ · · ······· ····· ····,··········· · ·· ····· ····· ·············· …… s
I CS 73. 040 D 21
备 案 号 :5 9 - 2 0 14 7 0 5
MT
MT T 0 2 0 / 2 - 05 3
代替 MT T 0 19 / 2 - 90 3
中华 人 民共和 国煤炭 行 业标 准
哈氏可磨性指数测定仪通用技术条件
G n rl c i t n o H rgo e n ait m cie ee seic i s ad rv gidbly hn a p f a o f r i a
MT T 3 - 2 0 / 20 0 5 切 c)

哈氏可磨安全操作规程

哈氏可磨安全操作规程

哈氏可磨安全操作规程一、开机前的准备:1、将电源接通,打开电源开关,此时计数器显示预设数字(60r),进行试运转,检查运转是否正常,转数控制器及自动停机装置是否灵敏可靠,以保证60±0.25转自动停止。

2、彻底清扫研磨碗、研磨环和钢球,把钢球尽可能均匀地分布在研磨碗内。

3、称50±0.1克粒度为0.63~1.25mm的称样,均匀分布在磨碎内,并平整表面,将落在研磨碗凸起部分和球上面的煤样扫到钢球周围。

4、在研磨碗内,装好煤样和钢球、研磨环后,将其放入桥形底座上的预定位置处,注意主轴和研磨环十字槽方位对正,确认无误后,扳动上碗机构的手柄,向右运转,使研磨碗顶升到位,再将其挂在机体两侧的异型螺,拧紧螺母。

此时,研磨碗通过钢球,研磨环将主轴顶起,使主轴的全部负荷284±2N,均匀地施加在八个钢球上。

研磨碗的工作位置是否正确,应检查研磨碗的两耳与机体止口平面的间隙是否一致,否则需调整两个异形螺栓的松紧度。

二、操作步骤:1、按下启动键,这时计数器自动清零,电机开始运转,运转60转后自动停止。

如在工作时需要中止试验,可按下停止开关,这时电机停止转动。

2、松开异形螺栓,卸下研磨碗,把钢球和磨碎的煤都倒在套筛200目筛上的保护筛里,并把粘附在研磨环上、研磨碗里及钢球上的煤粉都仔细地筛到保护筛里,然后把钢球放回研磨碗内,从保护筛的内侧和下侧把煤粉刷到200目筛内。

3、按有关规定进行筛分、称重。

由通过200目筛的煤样重量查校准图表,得到可磨性指数。

4、为使研磨碗拆装方便,在卸研磨碗时,先将拨叉(随时附件),垫在主轴垫圈的下部,此时拆卸轻便容易,下次装上研磨碗后(主轴被托起)在将拨叉取出,方可开动仪器。

5、实验结束后关闭电源,将研磨碗内部清理干净,以备下次试验。

哈氏可磨性指数测定仪的应用探讨

哈氏可磨性指数测定仪的应用探讨

哈氏可磨性指数测定仪的应用探讨摘要:本文研究了哈氏可磨性指数测定仪的应用情况。

文中介绍了哈氏测定仪的基本原理、特点与优点,并利用个案研究讨论了其在实际工业应用中的作用和效果。

研究结果表明,哈氏可磨性指数测定仪是一种有效而可靠的量化磨损性能评价工具,它可以通过易于操作的方法快速地检测和量化工业材料的磨损性能,可以有效提高工业生产效率,为工业企业提供大量的经济利益。

关键词:哈氏可磨性指数测定仪;量化磨损性能评价;个案研究;企业经济利益正文:磨损是材料表面改变过程之一,被广泛应用于工业生产中。

磨损对生产质量和生产效率都有着极大的影响。

因此,准确快速地测量材料磨损性能对于工业生产至关重要。

近年来,哈氏可磨性指数测定仪已成为量化磨损性能评价的一种有效工具,它具有精确、快捷等优势,广泛应用于生产实际中。

首先,本文介绍了哈氏可磨性测定仪的基本原理、特点及优点。

它的基本原理是通过称重法精确测量样品的厚度变化,来量化评价材料的磨损性能。

它的特点有:1)测量精度高;2)可以准确测量微量的磨损;3)量化测量结果易读取;4)操作过程简单。

此外,它的优点有:1)测量结果准确,可减少误差;2)测量结果可靠,可提供可靠的数据供工业企业进行决策;3)操作过程简单,易于学习掌握;4)快速测量,可提高工业生产效率。

其次,本文利用个案研究探讨了哈氏测定仪在实际工业应用中的作用和效果。

以某工业企业为例,实施了使用哈氏可磨性指数测定仪的实际应用,并对比了传统磨损测试方法的结果。

研究结果表明,哈氏可磨性指数测定仪能准确快速地检测和量化工业材料的磨损性能,可以有效提高工业生产效率,给工业企业带来大量的经济利益。

总之,哈氏可磨性指数测定仪具有准确、快捷等优势,可以有效的提高工业生产效率,为企业带来经济利益,值得深入研究和推广应用。

在现实应用中,哈氏可磨性指数测定仪应用非常广泛。

首先,它可以用于各种不同类型的材料,包括金属、金属基复合材料、陶瓷、高分子等的磨损测试;其次,它还可以用于悬挂式表面处理工艺的精确校准,如冷却液流量、夹紧力、抛光轮转速及表面粗糙度等;同时,它也可以用于各种工业设备的表面损伤检测和检验评估,如密封件和轴承的磨损检测、液压机油检测和飞机零部件的模型试验等。

SDHG60哈氏可磨仪说明书

SDHG60哈氏可磨仪说明书

目录第一章仪器概述 01.1仪器介绍 01.2技术参数 01.3仪器特点 0第二章仪器结构与工作原理 (1)2.1仪器组成 (1)2.1.1结构组成 (1)2.2工作原理 (2)2.3仪器研磨流程 (2)第三章仪器的安装与调试 (3)3.1环境要求 (3)3.1.1工作环境 (3)3.1.2电源环境 (3)3.2仪器的安装 (3)3.2.1安装前的准备 (3)3.2.2开箱与安装 (3)3.3仪器调试 (4)3.4软件功能介绍 (4)3.4.1 键盘 (4)3.4.2显示界面 (4)3.4.3报警功能 (7)3.4.4注意事项 (7)第四章仪器的使用与操作规程 (8)4.1实验操作 (8)4.1.1实验前的准备 (8)4.1.2实验操作 (8)第五章常见故障与处理及仪器的维护与保养 (10)5.1常见故障、原因及处理方法 (10)5.2仪器的维护、校准与保养 (10)第一章仪器概述1.1仪器介绍SDHG6哈氏可磨性指数测定仪为制样设备的一种,用于测定煤的可磨性指数,适用于烟煤和无烟煤,广泛应用于煤炭、电力、冶金、科研、水泥、学校等领域。

主要供煤炭、矿山、建材、冶金及化工部门化验和实验中对煤的可磨性指数的分析。

1.2技术参数主轴转速(r/min): 20±1工作转数(r): 60±0.25研磨碗容量(g): 50研磨钢球直径(mm):φ25.4研磨垂直压力(N): 284±2工作电源(V):单相 220质量(kg): 981.3仪器特点1、采用ARM单片机控制,液晶屏显示,贴膜按键,操作简便;2、结构简单紧凑,外型美观;3、工作过程为自动化控制,工作状态和工作进度实时显示;4、天平联机,将称量数据传输给仪器,减少了人工输入的工作量;系统能自动准确计算、显示实验结果;5、数据自动保存,使用者可方便查询、删除数据,同时具有实时打印实验结果的功能。

第二章 仪器结构与工作原理2.1仪器组成2.1.1结构组成SDHG60哈氏可磨性指数测定仪主要由上碗机构、齿轮、研磨碗和研磨环、电机以及转数计数器组成。

哈氏可磨仪

哈氏可磨仪

哈氏可磨仪
产品描述:
哈氏可磨仪是煤质化验精密仪器之一,专门用于检测煤的相对硬度或煤的可研磨特性。

产品的制造根据ASTM的D-409标准要求,并且与ISO对煤炭和焦炭的哈氏可磨系数测量规范保持一致。

哈氏可磨仪是一个小型的滚珠研磨机。

仪器的顶部是一个固定的水平放置的钢制研磨盒。

在研磨盆的底部是传动带,驱动研磨盆内的8个钢球,来达到研磨煤样的目的。

8个钢球在旋转的环形轨道中自转。

转速是20转/分钟。

该转速受传动皮带带速的影响。

传送带的承受重量是29公斤,即钢球和煤样的总重量应该控制在29公斤内。

传送带的转数由一个计数器/开关组合来记录。

在转速达到每分钟60转的时候,仪器自动停止转动,完成检测。

仪器的设计和制造结构十分合理,便于煤样的装载,同时可以保证分析结果的可靠性和准确性。

哈氏可磨仪由高质量,耐磨的材料制成,客户易于维护。

1.91-9139-02 - 4.75mm
2.91-9139-10 - 1.18mm
3.91-9139-14 - 600 microns (.60mm)
4.91-9139-26 - 75 microns (.075mm)
The Sieves are 8" Diameter x 2 5/8" Overall Height - 2" to Depth of Cloth.
以上为各种筛板孔的直径,即最小出料粒度。

哈氏可磨指数测定

哈氏可磨指数测定

哈氏可磨指数测定一、试验前的准备在进行哈氏可磨指数测定之前,需要进行一系列的准备工作。

首先,需要确保实验室的仪器设备齐全且运行正常,包括破碎机、研磨机、干燥箱、天平等。

其次,需要准备好试验所需的原材料,包括煤样、干燥剂等。

最后,需要熟悉并掌握哈氏可磨指数测定的相关标准和规范,以确保试验的准确性和可靠性。

二、样品破碎在进行样品破碎时,需要将煤样破碎成小块,以便于研磨。

破碎后的煤样应无明显的大块和杂质,以避免影响研磨的效果。

在破碎过程中,需要注意安全问题,防止样品飞溅和机器故障等意外情况的发生。

三、测定水分在测定可磨指数之前,需要先测定煤样的水分。

水分是影响煤的可磨性的重要因素之一,因此需要在测定可磨指数之前进行测定。

在测定水分时,需要按照相关标准和规范进行操作,以保证测定的准确性和可靠性。

四、样品研磨样品研磨是哈氏可磨指数测定的关键步骤之一。

在研磨过程中,需要将破碎后的煤样研磨成粉末状,以便于测定可磨指数。

研磨时需要注意控制研磨时间和研磨力度,以保证研磨效果的一致性和准确性。

同时,需要注意研磨机的维护和保养,以保证其正常运行和使用效果。

五、测定可磨指数在样品研磨完成后,需要进行可磨指数的测定。

在测定过程中,需要按照相关标准和规范进行操作,保证测定的准确性和可靠性。

同时,需要注意仪器的校准和维护,以保证测定的精度和稳定性。

六、结果分析在测定完成后,需要对结果进行分析。

根据测定的数据,可以计算出煤样的哈氏可磨指数值,并根据该值评价煤样的可磨性。

同时,需要注意数据处理的准确性和可靠性,以保证结果分析的准确性。

七、数据处理在试验过程中,会产生大量的数据和信息。

为了更好地利用这些数据和信息,需要进行数据处理和分析。

在处理过程中,需要注意数据的完整性和准确性,并采用合适的数据处理方法和技术进行数据分析。

同时,需要注意数据的安全性和保密性。

八、报告编写最后,需要根据试验过程和结果编写报告。

报告应该详细记录试验的过程和结果,并对结果进行全面的分析和解释。

OI 10-40-17 可磨性

OI 10-40-17 可磨性

操作说明书编号10/40/17
第1 页共1 页
操作说明书编号10/40/17
煤分析:可磨性
方法
1.可磨性测定应以专门的可磨性煤样进行,此煤样是按通过1190微米筛而留在590微米筛上的要求制
备的。

2.用毛刷将可磨性试验机的研磨件刷净。

3.将钢球放在可磨性试验机研磨碗底上。

4.称出50克试样,精确到0.1克并均匀散布在球上,将散落在研磨碗上部的煤粒刷到钢球周围。

5.将研磨环放在钢球上,放准主轴,拧紧两个蝶形螺钉,注意使上紧程度均匀。

6.将预置计数器调整好,使试验机在60转后自动停止研磨。

7.从试验机中卸下研磨碗,提出研磨环并仔细将粘附着的煤粉刷入套装在74微米筛和收集盘上的4760
微米筛上。

8.将钢球和研磨好的煤放到4760微米筛上并仔细把粘附在研磨碗、钢球和4760微米筛上的煤粉刷入74
微米筛中。

9.在4760微米筛上盖上配合紧密的筛盖并将此装置放在振筛机上振筛10分钟。

10.取下筛子,用硬毛刷仔细地将粘附在筛子下侧的煤粉刷入收集盘。

11.再将筛子装置放到振筛机上振筛10分钟,将筛子下侧的煤粉刷入收集盘。

12.把留在74微米筛上的煤和通过74微米筛的煤分别称重,精确到0.1克。

如果两个重量之和与原重量
50克相差0.7克以上,则试验结果作废。

13.如果试验作废,则另取50克制备好的试样,重新试验。

计算
哈氏可磨性指数 = 13 + 6.93 × W
式中:W = 通过74微米筛的煤样重量(克),由原煤样重量(50克)减去留在74微米筛上的煤样重量求出程序完毕。

煤的哈氏可磨性指数测定

煤的哈氏可磨性指数测定

煤的哈氏可磨性指数测定1、什么叫煤的可磨性?它与哪些因素有关?煤的可磨性是指煤研磨成粉的难易程度。

它主要与煤的变质程度有关,不同牌号的煤具有不同的可磨性。

一般说来,焦煤和肥煤的可磨性指数较高,即容易磨细;无烟煤和褐煤的可磨性指数较低,即不容易磨细。

煤的可磨性指数还随煤的水分和灰分的增加而减小,同一种煤,水分和灰分越高,其可磨性指数就越低。

2、测定煤的可磨性指数的意义是什么?试验方法有几种?煤的可磨性指数在现代工业和煤炭科研中都有着重要的作用。

随着粉煤流态化技术的发展,很多工业部门,特别是动力用煤部门需要将煤制成粉状加以利用,这时就需要根据煤的可磨性指数来设计磨煤机,估计磨煤机的产率和能耗,或者根据煤的可磨性来选择适合某种特定型号磨煤机的煤种和煤源。

因此,在全国众多的煤炭化验室中普遍进行煤的可磨性指数的测定。

3、哈德格罗夫法测定煤的可磨性指数的理论依据是什么?其计算公式是如何推导出来的?测定煤的可磨性指数由哈德格罗夫法(简称哈氏法)和全苏热工研究所法(简称VTI法)。

哈氏法为国际标准法,为大多数国家普遍采用;VTI法主要用于俄罗斯等国家。

哈德格罗夫法可磨性指数测定的理论依据是磨碎定律,即将固体物料磨碎成粉时所消耗的功(能量)与其所产生的新表面积成正比。

物料磨碎过程中的能量消耗主要包括以下几个方面:a 、增加颗粒的表面积;b 、颗粒和研磨件的弹性变形;c 、摩擦损失;d 、机器运转、颗粒运动及其他方面损失的机械能。

曾加表面积所消耗的能量石磨碎的有效能,它只占总能量消耗的一部分,当其他的能量消耗一定时,用于增加表面积的能量服从磨碎定律。

哈氏法的计算公式推导如下: E=Kk =﹒ΔS ………………………………(32-1) 式中:E ——磨碎物料时所消耗的有效能,kJ ;k ——常数,与其他的能量消耗有关;K ——物料的可磨性指数;ΔS ——物料研磨后增加的表面积,mm ²。

假定粒度(直径)为d 的煤粉质量为md ,每个颗粒的密度为pd ,体积为Vd ,则颗粒的数量为: n=d d V p md · ………………………………(32-2) 设一个颗粒的表面积为S d ,则总表面积为: S=0dd d d ·p m ··S S V p m d d ………………………………(32-3) 式中:0S =dd V S ,为颗粒的比表面积,即单位体积的表面积。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

哈氏可磨性指数测定仪使用说明书
1 操作准备
1.1 彻底清扫研磨碗、研磨环和钢球,把钢球放入研磨碗中,将钢球固定架放入钢球上,将钢球位置固定。

1.2 称量50±0.01g 粒度为0.63mm-1.25mm 的煤样,均匀在分布在研磨碗内,并平整表面,然后将钢球固定架取出,将落在研磨凸起部份和球上面的煤样扫到钢球周围。

2 日常操作
为了确保您的实验顺利进行,在日常的使用中请按下述步骤操作该仪器。

2.1 打开主机电源。

2.2将研磨环插入主轴销钉上按顺针旋转30度后将其固定。

2.3 将已装煤样及钢球的研磨碗顺着槽插入框架内,由研磨碗定位撑板圆弧定位后按“启动”按键。

2.4 当运转60 转时,旋转电机自动停止,,同时蜂鸣器“嘀”一声;研磨环自动掉入研磨碗内,然后由人工取出研磨碗,整个研磨流程完成。

2.5 将保护筛、0.071mm筛和筛底盘套好,把粘在研磨环上的煤粉刷到保护筛上,然后将磨过的煤样连同钢球一起倒入保护筛,并仔细将粘在研磨碗和钢球上的煤粉刷到保护筛上。

再把粘在保护筛上的煤粉刷到0.071mm筛子内。

取下保护筛并把钢球放回研磨碗内。

2.6 将筛盖盖在0.071mm筛子上,连筛底盘一起放在振筛机上振筛
10min。

取下筛子,将粘在0.071mm筛面底下的煤粉刷到筛底盘内,重新放到振筛机上振筛5min,再刷筛面底下一次,振筛5min,刷筛面底下一次。

2.7 将两个量杯分别放入漏斗下面,将0.071mm筛上的煤样及筛下煤样分别倒入漏斗中,将筛内及漏斗中的煤样全部刷入量杯中。

2.8 称量0.071mm筛上的煤样(称准到0.01g),记作m1(g)。

2.9 称量0.071mm筛下的煤样(称准到0.01g),记作md(g)。

2.10 每个煤样按上述步骤测试两次,然后分别将两组煤样的m,m1, md输入查询仪内,即可查询可磨性指数。

3 仪器维护与保养
1、研磨环、研磨碗和钢球在每次使用之后应擦拭干净,防止生锈。

2、仪器在用完后,应切断电源,清扫干净,加盖仪器罩布。

3、每年至少用可磨性标准煤样校准一次哈氏可磨性指数测定仪。

4、当仪器、设备(包括试验筛)更新或修理,或对仪器有怀疑时,应用标准煤样进行校准。

相关文档
最新文档
