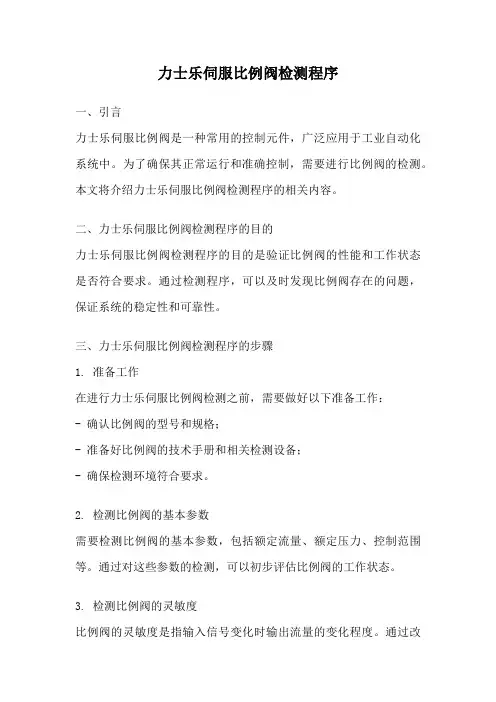

力士乐伺服比例阀检测程序
力士乐伺服比例阀检测程序一、引言力士乐伺服比例阀是一种常用的控制元件，广泛应用于工业自动化系统中。
为了确保其正常运行和准确控制，需要进行比例阀的检测。
本文将介绍力士乐伺服比例阀检测程序的相关内容。
二、力士乐伺服比例阀检测程序的目的力士乐伺服比例阀检测程序的目的是验证比例阀的性能和工作状态是否符合要求。
通过检测程序，可以及时发现比例阀存在的问题，保证系统的稳定性和可靠性。
三、力士乐伺服比例阀检测程序的步骤1. 准备工作在进行力士乐伺服比例阀检测之前，需要做好以下准备工作：- 确认比例阀的型号和规格；- 准备好比例阀的技术手册和相关检测设备；- 确保检测环境符合要求。
2. 检测比例阀的基本参数需要检测比例阀的基本参数，包括额定流量、额定压力、控制范围等。
通过对这些参数的检测，可以初步评估比例阀的工作状态。
3. 检测比例阀的灵敏度比例阀的灵敏度是指输入信号变化时输出流量的变化程度。
通过改变输入信号，并测量输出流量的变化，可以评估比例阀的灵敏度。
如果灵敏度不符合要求，可能会导致系统的控制精度下降。
4. 检测比例阀的稳定性比例阀的稳定性是指在长时间运行过程中，输出流量是否能够保持稳定。
通过连续运行比例阀，并记录输出流量的变化情况，可以评估比例阀的稳定性。
若输出流量存在明显波动，可能需要进行调整或更换比例阀。
5. 检测比例阀的响应时间比例阀的响应时间是指从输入信号变化到输出流量变化所需的时间。
通过改变输入信号，并记录输出流量变化的时间，可以评估比例阀的响应时间。
若响应时间过长，可能会导致系统的控制反应迟缓。
6. 检测比例阀的漏油情况比例阀的漏油情况是指在关闭状态下是否存在泄漏现象。
通过关闭比例阀，并观察是否有油液泄漏，可以评估比例阀的漏油情况。
若存在漏油现象，可能需要进行维修或更换比例阀。
7. 检测比例阀的堵塞情况比例阀的堵塞情况是指在长时间运行后，是否存在堵塞或堵塞现象。
通过连续运行比例阀，并观察是否存在流量减小或无法流通的情况，可以评估比例阀的堵塞情况。
力士乐比例伺服阀的工作原理及应用领域
力士乐比例伺服阀的工作原理及应用领域力士乐比例伺服阀的工作原理及应用领域一、力士乐比例伺服阀的工作原理力士乐伺服阀是一种控制流量的阀门 ,通过电子控制技术对阀门的位置和开度进行控制,实现准确的流量控制。
其主要工作原理是将电子信号转换为机械运动,通过机械运动控制流体的流动,从而实现对流量的控制。
伺服阀通常由一一个由电磁铁驱动的活塞组成,当电流通过电磁铁时,活塞会向一个方向移动,从而改变阀广]的位置和开度。
这种控制方式比传统的机械控制方式更加精确。
伺服阀还可以通过反馈回路控制阀[ ]的位置和开度,从而实现更为准确的流量控制。
二、力士乐伺服阀的应用领域由于伺服阀具有精准的流量控制能力,它在许多领域都有广泛应用。
以下是几个应用领域的例子:1. 伺服阀通常被用来控制液压缸和液压马达的运动,以及调节飞机的姿态和高度。
2.机器人控制:在机器人控制领域,伺服阀可以用来控制机器人的肢体运动,并精确控制机器人的位置和速度。
3.工厂自动化:在工厂自动化领域,伺服阀可以控制流体的流量,从而实现精确的工业过程控制。
4. 伺服阀工业:在汽车工业中,伺服阀可以控制制动器的压力,从而调节车辆制动的力度和灵敏度。
总之,伺服阀在许多领域都有广泛应用,它可以精确地控制流量,从而实现更为准确的流体控制。
关于力士乐伺服阀的作用,伺服阀这个很多人还不知道,今天来为大家解答以上的问题,现在让我们一起来看看吧!1、伺服阀和比例阀,都是通过调节输入的电信号模拟量,从而无极调节液压阀的输出量,例如压力,流量,向。
2、( 伺服阀也有脉宽调制的输入方式)。
3、但这两种阀的结构不同。
4、伺服阀依靠调节电信号,控制力矩马达的动作 ,使衔铁产生偏转,带动前置阀动作,前置阀的控制油进入主阀,推动阀芯动作。
5、比例阀是调节电信号,使衔铁产生位移,带动先导阀芯动作,产生的控制油再去推动主阀芯。
6、伺服阀的结构非常复杂,前置阀有喷嘴挡板式,有射流管式,主阀芯还带有位移反馈。
德国力士乐液压阀 DBGT 的说明说明书
德国rexroth阀DBGT的的液压阀块说明力士乐致力于为各类机械和系统设备提供安全、精准、高效以及高性价比的传动与控制技术。
公司融合全球的应用经验，研发创新的产品，为行走机械、机械应用与工程、工厂自动化及可再生能源每一个细分市场的客户量身定制系统解决方案及服务。
博世力士乐同时为客户提供各种液压、电子传动与控制、气动、齿轮、线性传动及组装技术.重点产品低成本、低排放——博世力士乐液压风扇驱动系统全球气候的异常变化让世人的目光再次聚焦到节能和减排这两个敏感话题上，各国对于废气排放的标准已经变得越来越严格。
力士乐的液压风扇驱动系统凭借其出色的降噪、散热及节能效果，使城市公交客车在降低能耗的同时，实现更低的排放等级。
与传统的液压风扇系统相比，力士乐液压风扇驱动系统可以节省最高达5%的油耗，并降低3分贝以上噪音。
高能效、高产能——博世力士乐液压抽油机当前中国抽油机市场以机械游梁式抽油机为主，但随着市场的发展，对能效和生产力的要求进一步提高。
博世力士乐顺应市场需求，推出了液压抽油机。
不同于机械抽油机，液压抽油机可以通过直接输入参数来调节冲次和冲程，轻松便捷地根据条件变化进行调整。
与传统解决方案相比，力士乐液压抽油机可以节省25%的能耗，并使生产力提高15%。
高能效、低噪音——博世力士乐Sytronix混合动力系统低能耗可以降低设备的运作成本，提高市场竞争力。
博世力士乐新型混合动力系统Sytronix可以实现设备运行时只消耗实际所需能源的目标。
通过优化泵和电机驱动组合达到快速响应来提高性能，以扩展液压控制功能。
力士乐Sytronix混合动力系统可以节省最高达80%的能耗，并降低20分贝以上噪音。
绿色、可靠——博世力士乐风能齿轮箱中国的风力发电机市场已经位居全球前端地位，计划到2015年，风能装机容量将上升到大约10万MW。
博世力士乐作为全球很大的独立风能主齿轮箱供应商，为风力发电机提供全套传动与控制技术。
为了更好的支持中国风力发电事业，博世力士乐于2008年在北京建立了全新的生产基地。
力士乐伺服比例阀检测程序
力士乐伺服比例阀检测程序力士乐伺服比例阀是一种用于流体控制的装置，可以实现对流体流量的精确调节。
它在许多工业应用中起到了重要作用，比如液压系统、气动系统等。
为了确保力士乐伺服比例阀的正常运行，需要进行一系列的检测。
对力士乐伺服比例阀的外观进行检查。
外观应该无明显的损伤或变形，连接部件应紧固可靠，没有松动或漏油现象。
同时，还要检查阀体上的标识和编号是否清晰可见，以便进行追溯和管理。
接下来，对力士乐伺服比例阀的密封性能进行检测。
这是确保阀门正常工作的重要指标。
可以通过涂抹一层密封剂或使用封口带来检查阀门的密封性能。
如果发现有气泡冒出或密封剂渗漏，则说明阀门存在泄漏现象，需要及时修理或更换。
然后，对力士乐伺服比例阀的开启和关闭性能进行检测。
可以通过控制阀门的开关，观察阀门的开启和关闭速度、灵敏度以及动作是否顺畅。
同时，还可以使用压力表或流量计来监测阀门的开启和关闭过程中的压力或流量变化，以确保阀门的控制性能符合要求。
还需要对力士乐伺服比例阀的调节性能进行检测。
调节性能是指阀门在不同工况下，对流体流量进行精确调节的能力。
可以通过改变输入信号或工作压力，观察阀门对流体流量的调节响应情况。
如果发现阀门无法精确控制流量或存在过渡性能差的情况，则可能需要对阀门进行调整或维修。
还需要对力士乐伺服比例阀的耐压性能进行检测。
耐压性能是指阀门在工作压力范围内，能够承受的最大压力。
可以通过逐渐增加阀门的工作压力，观察阀门是否能够正常工作，并记录下阀门的最大耐压值。
如果发现阀门在超过耐压范围内工作，可能会导致阀门损坏或事故发生，需要及时进行处理。
力士乐伺服比例阀的检测程序包括外观检查、密封性能检测、开启和关闭性能检测、调节性能检测以及耐压性能检测。
通过这些检测，可以确保力士乐伺服比例阀的正常运行，提高工业生产的效率和安全性。
同时，在进行检测时，还应注意使用合适的工具和方法，确保测试结果的准确性和可靠性。
力士乐比例阀新老型号区别
LOKE Engineering GmbH & Co. KG - P.O. Box 1466, 69185 WalldorfCompanyLOKE-EngineeringShanghai OfficeChina Merchants Tower26th Floor, Suite 2613161 East Lujiazui Rd, Pu DongVRC-200120 SHANGHAIOffer - A Date03.04.2008Our Project no.2008008160 / 10006Our VAT-No. Enquiry no. From DE2413469362008-VX-022-HDTAF, 02.04 Stefanie Baumann -34Dear Mr. Zhang, Wei Wei,thank you very much for your enquiry.We have pleasure in offering as follows:Pos Quantity Description Price EA Price Total(1)1pcs.Proportional way valve4WRA 10 E60-2X/G24N9K4/V-589Art.-no. HAD.13770872,13872,13 EUR(1.2)1pcs.PlugZ4 M GR, 3-poleArt.-no. HAN.61574(1.3)1pcs.PlugZ4 M SW, 3-poleArt.-no. HAN.61575Replacement for 4WRA-10-E40-1X/24NZ4MR, please notice:The piston changed:1X: rated volume currency 40=42 l/min(NG10)2X: rated volume currency 60=60 l/min(NG10)Heightened solenoid currency:1X: Square solenoid 1,5 A2X: Round solenoid with abatable coil,2,5 AWith the special version 4WRA...-589(2X), the old electronic system can beused furthermoreThe auxiliary switch changed:Pos Quantity Description Price EA Price Total2X: only "N9" (hidden emergencyswitch) available.Standard sealing: "V" (FKM)872,13 1.744,26 EUR (2)2pcs.Proportional way valve4WRA 10 W60-2X/G24N9K4/V-589Art.-no. HAD.13771(2.2)2pcs.PlugZ4 M GR, 3-poleArt.-no. HAN.61574(2.3)2pcs.PlugZ4 M SW, 3-poleArt.-no. HAN.61575Replacement for 4WRA-1X/G24N9Z4MR,please notice:The piston changed:1X: rated volume currency 40=42 l/min(NG10)2X: rated volume currency 60=60 l/min(NG10)Heightened solenoid currency:1X: Square solenoid 1,5 A2X: Round solenoid with abatable coil,2,5 AWith the special version 4WRA...-589(2X), the old electronic system can beused furthermoreStandard sealing: "V" (FKM)546,88546,88 EUR (3)1pcs.Pressure reducing valveDR 10-5-5X/200YArt.-no. HAD.13772283,56283,56 EUR (4)1pcs.Directional valveM-3SED 6 UK1X/350CG24N9K4Art.-no. HAN.371155.091,13 5.091,13 EUR (5)1pcs.Proportional way valve4WRDE 25 V1-350L-5X/6L24K9/WG152MRArt.-no. HAD.13744(6)1pcs.Cylinder602,25602,25 EURCDT3MP3/40/28/50F11/B22HHDMWWArt.-no. HAD.13773Replacement for CDT3MP3/40/28/50/Z1X/B2CHDMW, see attacheddata sheet.Subtotal9.140,21 EURHandling charg340,00 EURTotal9.480,21 EURTerms of Shipment CIP Shanghai airport, ChinaTerms of Payment by T/T in advance to our account no. 4 658 425 00 at Dresdner Bank (BLZ 672800 51) Heidelberg Branch, Bank charges in China for customers account.IBAN-Code: DE42 6728 0051 0465 8425 00, SWIFT-Code DRES DE FF672OUR PROJECT NO. MUST BE QUOTED IN ALL REMITTANCE DOCUMENTS!!!Gross weight: approx. 50 kgDelivery Time: approx. 15 weeksValidity: until May 15, 2008We hope this offer will meet your requirements and would be glad receiving your order.Yours faithfullyLOKE-Engineering GmbH & Co. KGi.A. i.V. B. Kempf（注：素材和资料部分来自网络，供参考。
德国力士乐比例换向阀工作原理2011
德国力士乐比例换向阀工作原理2011-1-14 来源：上海颖哲工业自动化设备有限公司第五营业部>>进入该公司展台德国力士乐比例换向阀工作原理，REXROTH比例换向阀作用，力士乐换向阀应用德国REXROTH比例换向阀是一种中高压整体式两路换向阀。
可按客户要求在阀上设溢流阀、过载阀、单向阀、补油阀等。
溢流阀可调节系统压力、过载阀控制单个油腔工作压力，单向阀防止油液倒流，换向阀滑阀机能有A、O、Y、P等，可任意组合。
换向手柄有两种安装形式，便于不同方向的操作。
该阀采用并联油路，设计有压力输出口与其它液压元件相接提供动力源。
经过特殊设计的密封方式，使阀的密封性能卓越。
该阀泛用于叉车、环卫车辆、小型装载机等工程机械的液压系统。
液压换向阀，由左右驱动阀组成，驱动阀包括驱动阀阀体和阀芯，其特征是：所述驱动阀阀体上设有过载保护阀，过载保护阀与阀体的进出油口连接，所述过载保护阀包括主阀体、副阀体、阀针和单向阀芯，所述主阀体后端螺接有副阀体，所述副阀体内腔置有阀针，阀针后端套接复位弹簧，锥形阀针与副阀体前端的油孔触接，所述单向阀芯前端设有圆孔，圆孔与节流阀芯滑动配合，所述中心设有节流孔的节流阀芯后端设有弹簧，所述副阀体前端与单向阀芯内腔之间形成卸压腔。
有益效果：实现了微动效果；增加过载保护阀，使工作系统传过来的瞬时高压在系统的溢流阀卸荷之前开启，去除峰值压力，有效保护了液压件及结构件免受到破坏性冲击，换向阀是管路流体输送系统中控制部件，它是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流卸压等功能。
REXROTH比例换向阀原理主要用来控制流体。
例1个活塞向1个方向移动。
要向1端充流体，另1端排流体，进的1端是高压流体，出的1端回到油箱。
这1个动作要求进端阀打开，排(回)流阀关闭，另1端进端阀关闭，打开排(回)流阀关闭。
活塞材能向1个方向移动。
目前现成产品有2位3通，2位4通，3位5通等。
力士乐比例减压阀中文说明书
力士乐比例减压阀中文说明书力士乐比例减压阀功能：通过比例电磁铁设置A或B中的压力。
压力的大小取决于电流。
线圈（5、6）断电后,控制阀芯（2）将通过压缩弹.簧（8）保持在中心位置。
油口A和B连接到T,以便液压油可以不受阻挡地流入油箱。
通过为比例电磁铁（例如线圈“a"（5））通电，压力测量阀芯（3）和控制阀芯（2）将向右移动。
这样将通过具有渐进流体特性的节流横截面，打开从P到B及从A到T的连接。
在通道B中形成的压力通过压力测量阀芯（4）的表面作用于控制阀芯，抵抗线圈磁力。
压力测量阀芯（4）受线圈“b”支撑。
如果压力超过线圈“a”上设置的值，将逆线圈磁力方向回推控制阀芯（2）,并建立B与T的连接，直到重新达到调定压力。
压力与线圈电流成比例。
当线圈关闭时，控制阀芯（2）在压缩弹簧（8）的作用下返回到中心位置。
可选手动应急操作元件（9、10）可在线圈不通电的情况下移动控制阀芯（2）。
德国REXROTH力士乐比例减压阀特征用于控制压力和流向的直动式比例阀通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵用于底板安装：孔图按ISo4401手动应急操作，可选弹簧定中的控制滑板带集成电子元件（OBE）的型号3DREPE带外部电子元件的型号3DREP型号DRSandZDRS比例减压阀，先导式，有直流马达操作规格6安装面按ISO4401用于降低系统压的阀，有溢流功能直流马达操作力士乐减压阀/力士乐比例减压阀底板安装作为叠加阀型号3DRE（M）和3DRE（M）E比例减压阀，先导式规格10和16安装面按DIN24340A型和ISO4401用于降低系统压力的阀比例电磁铁操作底板安装用于3DREEand3DREME的集成电控器（OBE）型号DRE比例减压阀，先导式规格6和10规格6：安装面按ISO4401规格10：安装面按ISO5781-AG-06-2-A用于降低系统压力的阀比例电磁铁操作通过电磁铁电枢位置进行调节DREBE型的集成电控器（OBE）型号DRE（M）和DRE（M）E比例减压阀，先导式规格10至32安装面按DIN24340D型用于降低系统压力的阀比例电磁铁操作底板安装线性压力/指令值特性曲线用于DREM和DREME型的ZUi大减压功能可选单向阀，在A和B油口之间集成电控器(OBE),用于DREE和DREME 型号(Z)DREandZDREE10比例减压阀，先导式规格6和10安装面按DIN24340A型和ISO4401力士乐比例减压阀中文说明书。
力士乐比例溢流阀的性能要求 溢流阀如何操作
力士乐比例溢流阀的性能要求溢流阀如何操作力士乐比例溢流阀的性能要求1.换向性能：在规定的工作条件下，力士乐比例溢流阀通电后能否牢靠地换向，断电后能否牢靠地复位。
2.压力损失：力士乐比例溢流阀的压力损失由液流流过电控换向阀的阀口时产生的流动损失和节流损失构成。
3.内泄露量：力士乐比例溢流阀的内泄露量是指在规定的工作条件下，处于各个不同工作位置时，从高压腔到低压腔的泄露量。
4.换向和复位时间：从电控铁通电到阀芯换向停止所需要的时间，复位时间是指从电磁断电到阀芯回复到初始位置所需要的时间。
5.换向频率：在单位时间内所允许的大换向次数6.使用寿命：力士乐比例溢流阀使用到紧要零部件损坏，不能进行正常的换向和复位动作，或者使用到其紧要性能指标明显恶化超过了规定指标所经过的换向次数。
意大利阿托斯溢流阀工作原理图天骥公司认真把溢流阀工作原理为：利用弹簧的压力调整、掌控液压油的压力大小。
从图中可以看到：当液压油的压力小于工作需要压力时，阀芯被弹簧压在液压油的流入口，当液压油的压力超过其工作允许压力即大于弹簧压力时，阀芯被液压油顶起，液压油流入，从图示方向右侧口流出，回油箱。
液压油的压力越大，阀芯被液压油顶起得越髙，液压油经溢流阀流回油箱的流量越大如过液压油的压力小于或等于弹簧压力，则阀芯落下，封住液压油进口。
由于油泵输出的液压油压力固定，而工作油缸用液压油的压力总要比油泵输出液压油压力小，所以正常工作时总会有一些液压油从溢流阀处流回油箱，以保持液压油缸的工作压力平衡、正常工作。
由此可见，溢流阀的作用是能够防止液压系统中的液压油压力超出额定负荷，起安全保护作用。
一、溢流阀概念：溢流阀是一种液压压力掌控阀，在液压设备中紧要起定压溢流作用，稳压，系统卸荷和安全保护作用。
二、溢流阀的作用：定压溢流作用：在定量泵节流调整系统中，定量泵供应的是恒定流量。
当系统压力增大时，会使流量需求减小。
此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。
4WRZE力士乐比例阀样本
4WRZE力士乐比例阀样本
一、结构
二、工作原理
4WRZE力士乐比例阀的工作原理是通过电磁线圈产生的磁场作用于阀芯，使阀芯在阀体内做上下运动，从而调节阀芯开口大小，进而调节流体流量。
电磁线圈接收到控制信号时，通过电流变化而改变磁场强度，从而实现对阀芯位置的精确控制。
三、特点
1.高精度：4WRZE力士乐比例阀采用先进的比例电磁阀技术，具有调节精度高的特点，可满足各种流量调节的要求。
2.双向控制：4WRZE力士乐比例阀可实现双向控制，能准确调节正反向流体的流量，并且切换迅速，无泄漏。
3.快速响应：4WRZE力士乐比例阀的电磁阀响应时间短，能快速调节流量，适应高速流体控制的需求。
4.高可靠性：4WRZE力士乐比例阀采用高质量的材料和先进工艺，具有耐腐蚀、耐高温、耐压等特点，保证了阀门在恶劣环境下的长期稳定运行。
5.节能环保：4WRZE力士乐比例阀能通过精确调节流量来实现能源的高效利用，降低系统能耗，并且采用无渗漏设计，避免了浪费和对环境的污染。
四、适用范围。
4WRZE力士乐比例阀样本
B → T：qV /2 A → T：qV B → T：堵塞
A → T：qV
注意：符号为 W6-，W8-，W9-，W6A 时，A → T 和 B → T 的连接距离在切换位置 "0" 的各公称剖面的 2 % 以下。
4/28 Bosch Rexroth AG Hydraulics
.WRZ；.WRZE；.WRH RC 29115/08.13
= 无代码 =E
= ET =T
RC 29115/08.13 .WRZ；.WRZE；.WRH
Hydraulics Bosch Rexroth AG
3/28
*
M = V = 无代码 = D3 1）=
A1 = F1 = 无代码 =
K4 1, 4）=
K31 1, 4）=
1）不适用于型号 4WRH 2）适用于型号 "J" → "N"，不适用于 "N9"
不带电气位置反馈，不带/带集成电子 RC 29115/08.13 1/28
元件（OBE）的先导式二位四通，
替代对象：10.05
三位四通和二位五通，
三位五通比例方向阀
型号 .WRZ…，.WRZE… 和 .WRH…
规格 10 至 52 组件系列 7X 最大工作压力 350 bar 最大流量 2800 l/min
带液压操作
型号 4WRH…-7X./… 和 型号 4WRH 52…-7XF/…
AB
a
a 0b
b
X
PT
X
型号 5WRH 52…-7X. AB
a
a 0b
b
X
RPT
X
X = 外部 Y = 外部
X = 外部 Y = 外部
力士乐比例溢流阀样本
=Y = XY
Further details in clear text
Seal material
M=
NBR seals,
suitable for mineral oil
(HL, HLP) to DIN 51524
V=
FKM seals
K4 =
Electrical connection
for DBE; DBEM: Without cable socket, with component plug to DIN EN 175301-803
Page 1 2 2 2 3
4 and 5 5 and 6
5 7 8 and 9
1) Size 32, component series 3X, see data sheet RE 29142
– Pilot operated valve for limiting a system pressure
– Operation by proportional solenoid
Type DBEM…-5X/…Y… B
Type DBEM…-5X/…XY… B
A
Y
Type DBEE…-5X/…Y… B
A XY Type DBEE…-5X/…XY…
B
A
Y
A XY
Type DBEME…-5X/…Y… B
Type DBEME…-5X/…XY… B
A
Y
A XY
A
Y
A XY
RE 29160/04.05 DBE(M); DBE(M)E
– Optional maximum pressure relief function by means of springloaded pilot valve
力士乐伺服比例阀RE 29028 (规格 6, 型号 4WRPH)
NG6 02 = 2 l/min 04 = 4 l/min 12 = 12 l/min 15 1) = 15 l/min 24 = 24 l/min 25 1) = 25 l/min 40 3) = 40 l/min
当阀压力差为 70 bar 时的额定体积流量 （35 bar/控制槽）
首选型号
型号 4WRPH 6 C3/C5 4WRPH 6 C3B02L –2X/G24Z4 / M 4WRPH 6 C3B04L –2X/G24Z4 / M 4WRPH 6 C3B12L –2X/G24Z4 / M 4WRPH 6 C3B24L –2X/G24Z4 / M 4WRPH 6 C3B40L –2X/G24Z4 / M 4WRPH 6 C5B40L –2X/G24Z4 / M 4WRPH 6 C3B15P –2X/G24Z4 / M 4WRPH 6 C3B25P –2X/G24Z4 / M 4WRPH 6 C3B40P –2X/G24Z4 / M 4WRPH 6 C5B40P –2X/G24Z4 / M 0 811 404 041 0 811 404 033 0 811 404 034 0 811 404 035 0 811 404 036 0 811 404 510 0 811 404 047 0 811 404 043 0 811 404 044 0 811 404 511 材料代码 型号 4WRPH 6 C1/C4 4WRPH 6 C4B02L –2X/G24Z4 / M 4WRPH 6 C4B02L –2X/G24Z4 / M 4WRPH 6 C4B12L –2X/G24Z4 / M 4WRPH 6 C4B24L –2X/G24Z4 / M 4WRPH 6 C4B40L –2X/G24Z4 / M 4WRPH 6 C1B40L –2X/G24Z4 / M 4WRPH 6 C4B15P –2X/G24Z4 / M 4WRPH 6 C4B25P –2X/G24Z4 / M 4WRPH 6 C4B40P –2X/G24Z4 / M 4WRPH 6 C1B40P –2X/G24Z4 / M 0 811 404 512 0 811 404 160 0 811 404 037 0 811 404 038 0 811 404 039 0 811 404 513 0 811 404 048 0 811 404 045 0 811 404 046 0 811 404 162 材料代码
ZDRE-10 力士乐样本
RC 29279/12.10 ZDRE；ZDREE
Hydraulics Bosch Rexroth AG
5/14
上方安装方向阀的先导供油
注意事项 – 在直动式方向阀上，壳体连接面上缺少用于油口 X 和 Y 的 密封件。为防止液压油流出，必须插塞 P2 至 X 的先导供油 以及方向阀和 ZDRE（E）之间的先导泄油（型号 XL）。 – 通过从 P 到 B 的阀芯间隙的泄漏可导致通道 B 中的压力逐 渐增大！ – 与 ZDRE（E）结合使用的先导式比例方向阀必须具有外部 先导供油。
� �
� ��
�� � �
�
� ��
类型 ZDRE（E）10…2X/…XY
类型 ZDRE（E）10…2X/…Y 例如 类型 4WRZ �
例如 类型 4WRE 10 � � � � � � � �
�
� � � �
�
�� � �
�
� ��
�� � �
�
� ��
类型 ZDRE（E）10…2X/…XL 插塞
先导供油/泄油 Y = 从油口 P2 对方向阀先导供油，对方向阀和 ZDRE 外部先导泄油 XY =对方向阀外部先导供油，对方向阀和 ZDRE 外部 先导泄油 L = 从 P2 对方向阀先导供油，对方向阀内部先导泄油 ZDRE 外部先导泄油 XL = 从 P2 至 X 的先导供油已插塞（直动式方向阀不 需要先导油），方向阀的先导泄油已插塞（直动式 方向阀`不需要先导泄油），对 ZDRE 外部先导泄油 注意： 如果底板上没有提供先导供油，请使用叠加 阀板 HSZ 10 B097-3X/M01 进行供油。
电源电压 公称电压 下限值 上限值 电流消耗 要求的保险丝 输入 输出 电压 电流 实际电流值 符合 EN 60529 的阀防护类型 VDC VDC VDC A A V mA mV 24 21 35 ≤ 1.5 2，慢速熔断 0 至 10 4 至 20 1 mV 1mA IP 65，已安装和锁定配合连接器
Rexroth ED02系列压力调节阀 说明书
产品手册2Bosch Rexroth AG | Pneumatics压力调节阀 → 电气比例阀系列 ED02粗体字标识的材料编号从德国的中心仓库起即可使用，详细信息请见购物篮气动产品-目录，在线PDF，制定于 2011-11-05， © Bosch Rexroth AG，保留更改权利安装组件, 用于安装板103Bosch Rexroth AG | Pneumatics压力调节阀 → 电气比例阀E/P压力调节阀, 系列 ED02▶ 压缩空气 接口 出口: G 1/8, 1/8 NPTF ▶ 电子连接: 通过信号接口 ▶ 信号连接: 输入和输出, 多芯插头, M12, 5-針粗体字标识的材料编号从德国的中心仓库起即可使用，详细信息请见购物篮气动产品-目录，在线PDF，制定于 2011-11-05， © Bosch Rexroth AG，保留更改权利00123883结构特点提动阀控制方式模拟量合格证书CE认证环境温度 最小值/最大值+0°C / +50°C 最低/最高介质温度+0°C / +50°C 介质压缩空气颗粒大小 max.50 µm 压缩空气中的最大含油量 1 mg/m³安装位置±α = 0 - 90° ±β = 0 - 90°进气压力见下表工作电压DC 24 VDC电压公差-20% / +20%允许的脉动5%功率消耗 max.0,3 A 防护等级 带有接线盒 / 插头IP 65压缩空气 接口 人口G 1/8, 1/8 NPTF 压缩空气 接口 出口G 1/8, 1/8 NPTF 排气类型未收集, 带有消音器重量0,32 kg材料:外壳铝材-压铸件; 钢密封氢化-丙烯腈-树胶4Bosch Rexroth AG | Pneumatics压力调节阀 → 电气比例阀E/P压力调节阀, 系列 ED02▶ 压缩空气 接口 出口: G 1/8, 1/8 NPTF ▶ 电子连接: 通过信号接口 ▶ 信号连接: 输入和输出, 多芯插头, M12, 5-針Array粗体字标识的材料编号从德国的中心仓库起即可使用，详细信息请见购物篮气动产品-目录，在线PDF，制定于 2011-11-05， © Bosch Rexroth AG，保留更改权利5Bosch Rexroth AG | Pneumatics压力调节阀 → 电气比例阀E/P压力调节阀, 系列 ED02▶ 压缩空气 接口 出口: G 1/8, 1/8 NPTF ▶ 电子连接: 通过信号接口 ▶ 信号连接: 输入和输出, 多芯插头, M12, 5-針粗体字标识的材料编号从德国的中心仓库起即可使用，详细信息请见购物篮气动产品-目录，在线PDF，制定于 2011-11-05， © Bosch Rexroth AG，保留更改权利6Bosch Rexroth AG | Pneumatics压力调节阀 → 电气比例阀E/P压力调节阀, 系列 ED02▶ 压缩空气 接口 出口: G 1/8, 1/8 NPTF ▶ 电子连接: 通过信号接口 ▶ 信号连接: 输入和输出, 多芯插头, M12, 5-針粗体字标识的材料编号从德国的中心仓库起即可使用，详细信息请见购物篮气动产品-目录，在线PDF，制定于 2011-11-05， © Bosch Rexroth AG，保留更改权利00125477E/P电气比例阀根据模拟量设定值调整工作压力。
REXROTH力士乐比例方向阀参数分析
REXROTH力士乐比例方向阀参数分析REXROTH力士乐比例方向阀参数分析REXROTH力士乐比例方向阀能够根据输人信号的极性和幅值大小，同时对液流的方向和流量进行控制。
液流的流动方向取决于相应比例电磁铁是否受到激励，在压力差恒定的条件下，通过电液比例方向控制阀的流量与输人电信号的幅值成正比。
REXROTH力士乐比例方向阀与普通电磁换向阀的区别是直动式电液比例方向控制阀采用比例电磁铁代替普通电磁换向阀中的普通电磁铁。
随着液压传动和液压伺服系统的发展，生产实践中出现- -些即要求能够连续的控制压力、流量和方向，又不需要其控制精度很高的液压系统。
由于普通的液压元件不能满足具有一定的伺服性要求，而使用电液伺服阀又由于控制精度要求不高而过于浪费，因此近几年产生了介于普通液压元件(开关控制)和伺服阀(连续控制) 之间的比例控制阀。
电液比例控制阀(简称比例阀)实质上是一种性价比高、抗污染性能较好的电液控制阀。
比例阀的发展经历两条途径，一是用比例电磁铁取代传统液压阀的手动调节输入机构，在传统液压阀的基础下:发展起来的各种比例方向、压力和流量阀;二是一些原电液伺服阀生产厂家在电液伺服阀的基础上，降低设计制造精度后发展起来的。
力士乐REXROTH比例阀特点:比例控制阀是一种按输入的电信号连续、按比例地控制液压系统的流量、压力和方向的控制阀，其输出的流量和压力可以不受负载变化的影响。
比例阀与普通液压元件相比，有如下特点:(1)电信号便于传递，能简单地实现远距离控制。
(2)能连续、按比例地控制液压系统的压力和流量，实现对执行机构的位置、速度、力量的控制，并能减少压力变换时的冲击。
(3)减少了元件数量，简化了油路。
REXROTH力士乐比例方向阀图片：REXROTH力士乐比例方向阀参数分析REXROTH力士乐比例方向阀Qn= 350 l/min; 压缩空气接口出口: G 1/8; 电子连接: 插头, EN 175301-803, 形式 C; 信号连接: 输入端和输出端, 插头, EN 175301-803, 形式 C; 伺服阀（导阀）安装方式提动阀移向…处控制相似的zui小/zui大环境温度+5°C / +50°Czui小/zui大介质温度+5°C / +50°C介质压缩空气颗粒大小 max. 50 ?m压缩空气中的含油量 0 mg/m? - 0,1 mg/m?Qn 350 l/min安装位置垂直滞环 0,1 bar工作运行电压 24 V电压偏差DC -10% / +10%允许的脉动 5%功率消耗 max. 0,2 A保护等符合 EN 60 529: 2001带有接线盒 / 插头 IP 54压缩空气接口人口 G 1/8压缩空气接口出口 G 1/8压缩空气连接排气 G 1/8重量 0,6 kg材料:外壳铝材-压铸件; 压铸锌密封丙烯树胶额定流量Qn，当工作压力为7 bar、二次压力为6 bar及Δp = 0.2 bar时德国技术性备注■ 压力露点必须少低于环境和介质温度15 °C，并且允许的zui高温度为3 °C。
力士乐比例方向阀样本
1/184/3 proportional directional control valve, without position control, with on-board electronics (OBE)Type 4WRBAE..E.. /..W..Nominal size (NG) 6, 10Unit series 2XMaximum working pressure P, A, B 315 bar, T 250 barNominal flow rate Q nom 18...32 l/min (NG6), 35...65 l/min (NG10)RE 29051/01.06Replaces: 09.05Overview of ContentsContents PageFeatures 1Ordering data 2Preferred types2Symbols 2Function, sectional diagram 3Accessories 4T echnical data5 to 7On-board trigger electronics 8 to 11Characteristic curves 12 to 15Unit dimensions16 and 17Features– D irectly controlled NG6 and NG10 valves with positive overlap and on-board electronics– A ctuated on both sides, standard symbols E, W – A djustable by means of the setpoint in the on-board electronics, see Characteristic Curves– V alves are preset at the factory, ramp is set to minimum ramp time and overlap (Q min at 0.8 V) to Q nom at 8 V– F or subplate attachment, mounting hole configuration NG6 to ISO 4401-03-02-0-94, NG10 to ISO 4401-05-04-0-94– S ubplates as per catalog sheet, RE 45053 for NG6, RE 45055 for NG10 (order separately)– P lug-in connector to DIN 43563-AM6, see catalog sheet RE 08008 (order separately)– D ata for the on-board trigger electronics• Complies with CE, EMC directives EN 61000-6-2: 2002-08 and EN 61000-6-3: 2002-08• U B = 24 V nom DC• Electrical connection 6P+PE • Signal actuation– Standard 0...±10 V (A1) – Version 2...12...20 mA (F1)• Valve curves calibrated at the factoryOrdering dataFunction, sectional diagramGeneralDirectly operated type 4WRBAE 4/3 proportional directional control valves without position control, with on-board electronics, are available in nominal sizes 6 and 10.Hysteresis is < 6 % for the NG6 and < 8 % for the NG10.The valve electronics are integrated and are preset during valve testing. The operating limits are largely determined by the available magnetic force, see characteristic curves.Basic principleT o adjust the oil flow rate, a setpoint is set in the valve elec-tronics. Based on the polarity and magnitude of this setpoint, the electronics control the solenoid coil “a” or “b” with thea ppropriate amount of magnetic force. The proportional sole-noid converts the current to a mechanical force, with which an armature plunger acts on a spool to push against the spring. If the magnetic force and the spring force are the same, this produces a spool position in conformity with the spring characteristic curve. If the drop in pressure is minimal (< 30 bar) the throttling function takes effect, if the pressure drop is greater, the operating limits (see characteristic curves) must be observed.The pressure drop at the valve is reliably limited by the use of an external pressure compensator with shuttle valve.Manual auxiliary overrideNG6Regelmagnet RegelmagnetManual auxiliary overrideValve bodySolenoid “a”Solenoid “b”Electronics(see page 4)Manual auxiliary overrideManual auxiliary overrideValve bodySolenoid “a”Solenoid “b”Electronics(see page 4)NG10Testing and service equipmentT est box type VT-PE-TB3, see RE 30065Measuring adapter 6PE+PE type VT-PA-2, see RE 30068AccessoriesTypeMaterial Number (4x) f ISO 4762-M5x30-10.9Cheese-head bolts NG6 2 910 151 166(4x) f ISO 4762-M6x35-10.9Cheese-head bolts NG10 2 910 151 207*Plug-in connector 6P+PE, see also RE 08008KS 1 834 482 022KS 1 834 482 026MS 1 834 482 023MS1 834 482 024KS 90°1 834 484 252Technical dataPort P, A, B: 315Port T: 250* N ominal flowThis is always based on a pressure differential of ∆p = 5 bar at the throttling point.Where other pressure differentials are involved, the flow is calculated according to the following formula: ∆p XQ x = Q nom ·Ί 5However, the operating limits must be borne in mind. If they are exceeded, the ensuing flow forces lead to un-controllable spool movements. Pressure compensators are used to reliably limit ∆p .Ϲ 6 Ϲ 8 Ϲ 3 Ϲ 5 50901) T he purity classes stated for the components must becomplied with in hydraulic systems. Effective filtration prevents problems and also extends the service life of components.For a selection of filters, see catalog sheets RE 50070, RE 50076 and RE 50081.Technical dataNote:Power supply 40 V DCnom, max. 31 V DC, max. ripple 2 V DC.Valve in center position:Version 0...±10 Vat UD –EՅ ±0.2 VVersion 4...20 mAat ID –E= 12 mAՅ ±0.4 mAConnectionFor electrical data, see page 6 and Operating Instructions 1 819 929 083Technical notes for the cableDesign: – Multi-wire cable – Extra-finely stranded wire to VDE 0295, Class 6 – Safety earth conductor, green/yellow – Cu braided shield Typ: – e.g. Ölflex-FD 855 CP (from Lappkabel company)No. of wires: – Determined by type of valve, plug type and signal assignment Cable Ø: – 0.75 mm 2 up to 20 m long – 1.0 mm 2 up to 40 m long Outside Ø: – 9.4...11.8 mm – Pg11– 12.7...13.5 mm – Pg16ImportantPower supply 24 V DC nom ,if voltage drops below 18 V DC, rapid shutdown resembling “Enable OFF” takes place internally.In addition, with the “mA signal” version:I D–E м 3 mA – valve is activeI D–E Ϲ 2 mA – valve is deactivated.Electrical signals (e.g. actual values) emitted via the trigger electronics must not be used to shut down safety-relevantm achine functions!(Also see European Standard, “T echnical Safety Requirements for Fluid-Powered Systems and Components – Hydraulics”, EN 982).On-board trigger electronics Circuit diagram/pin assignment0...±10 VVersion A1: UD –EOn-board trigger electronics Circuit diagram/pin assignment4...12...20 mAVersion F1: ID –EOn-board trigger electronicsR sh = 200 ΩIINOUTPin assignmentVersion A1: U D – E 0...±10 V R i = 100 k ΩPin assignment 6P+PEVersion F1: I D – E 4...12...20 mA R sh = 200 ΩOn-board trigger electronicsValve adjustment4/3 proportional directional control valves with on-board electronics without position control are preset at the factory.Valves without position control are subject to broader toler-ances than valves with position control. Therefore, the design of the valves allows them to be adjusted when installed in the machine.First, slacken the screws, then open the lid to set the para-meters using potentiometers.NoteThe characteristic curve and dither frequency are factory-set. We recommend that you only alter P2...P6 if absolutely necessary.The P1 ramp is adjustable:0.05...5 s for 0.8...10 V, or 12.6...20 mA signal change.For other possibilities, see valve curves.Adjusting the electronicsFirst, slacken the screws,then open the lid to set the parameters.Version: U D – E = 0...±10 V Version: I D – E = 4...12...20 mACharacteristic curves NG6 (measured with HLP 46,oil= 40 °C ±5 °C)UD–E[V]1)ID–E[mA]2)UD–E[V]1)ID–E[mA]2) Qnom= 18 l/minQnom= 32 l/minSee page 11for adjusting the electronics1) Version: UE= 0...±10 V2) Version: IE= 4...12...20 mA= 40 °C ±5 °C) Characteristic curves NG6 (measured with HLP 46,oilOperating limitsCharacteristic curves NG10 (measured with HLP 46,oil= 40 °C ±5 °C)Qnom= 35 l/minSee page 11for adjusting the electronics1) Version: UE = 0...±10 V2) Version: IE = 4...12...20 mAQ[I/min]I D–E[mA]2)U D–E[V]1)–Q[I/min]I D–E[mA]2)U D–E[V]1)–Hinweis/Remark/Note:Qnom= 65 l/min= 40 °C ±5 °C) Characteristic curves NG10 (measured with HLP 46,oilOperating limitsUnit dimensions NG6 (nominal dimensions in mm)Required surface quality of mating componentMounting hole configuration: NG6 (ISO 4401-03-02-0-94)For subplates, see catalog sheet RE 450531) Deviates from standard 2) T hread depth:Ferrous metal 1.5 x ØNon-ferrous 2 x ØNot included in scope of deliveryLED for solenoid B LED for solenoid AUnit dimensions NG10 (nominal dimensions in mm)Not included in scope of deliveryRequired surface quality of mating componentMounting hole configuration: NG10 (ISO 4401-05-04-0-94)For subplates, see catalog sheet RE 450551) Deviates from standard 2) T hread depth:Ferrous metal 1.5 x Ø*Non-ferrous 2 x Ø* NG10 min. 10.5 mmLED for solenoid B LED for solenoid ABosch Rexroth AGHydraulicsZum Eisengießer 197816 Lohr am Main, GermanyT elefon +49 (0) 93 52 / 18-0T elefax +49 (0) 93 52 / 18-23 58 documentation@boschrexroth.de www.boschrexroth.de © This document, as well as the data, specifications and other information set forth in it, are the exclusive property of Bosch Rexroth AG. It may not be reproduced or given to third parties without its consent.The data specified above only serve to describe the product. No state-ments concerning a certain condition or suitability for a certain application can be derived from our information. The information given does not release the user from the obligation of own judgement and verification. It must be remembered that our products are subject to a natural process of wear and aging.NotesBosch Rexroth AGHydraulicsZum Eisengießer 197816 Lohr am Main, GermanyT elefon +49 (0) 93 52 / 18-0T elefax +49 (0) 93 52 / 18-23 58 documentation@boschrexroth.de www.boschrexroth.de © This document, as well as the data, specifications and other information set forth in it, are the exclusive property of Bosch Rexroth AG. It may not be reproduced or given to third parties without its consent.The data specified above only serve to describe the product. No state-ments concerning a certain condition or suitability for a certain application can be derived from our information. The information given does not release the user from the obligation of own judgement and verification. It must be remembered that our products are subject to a natural process of wear and aging.NotesBosch Rexroth AGHydraulicsZum Eisengießer 197816 Lohr am Main, GermanyT elefon +49 (0) 93 52 / 18-0T elefax +49 (0) 93 52 / 18-23 58 documentation@boschrexroth.de www.boschrexroth.de © This document, as well as the data, specifications and other information set forth in it, are the exclusive property of Bosch Rexroth AG. It may not be reproduced or given to third parties without its consent.The data specified above only serve to describe the product. No state-ments concerning a certain condition or suitability for a certain application can be derived from our information. The information given does not release the user from the obligation of own judgement and verification. It must be remembered that our products are subject to a natural process of wear and aging.Notes。
REXROTH比例阀的安装调试步骤及注意事项
REXROTH比例阀的安装调试步骤及注意事项REXROTH比例阀的安装调试步骤及注意事项力士乐比例阀,运行精准,拥有高精度、高响应和高可靠性的电子闭环反馈，有广泛的先进应用。
ISO插装阀既可以作为开/关阀,也可以作为比例阀,这主要取决于插装阀的顶盖。
ISO插装阀可以和顶盖_上的阀里的内传感器相配合使用。
所有比例阀都可以与外部驱动器或构成整体所必须的电子元件相配合使用。
目前几乎所有的比例阀都可以和数字驱动器相连接。
电脑可以通过USB电缆连接对数字驱动器和比例阀进行配置和管控。
电液比例阀是采用了比例技术介于开关型液压阀和电液伺服阀之间的-种液压元件,在工业生产中获得了广泛的应用,输入的电信号有模拟式和数字式两大类可以用于位置(转角)、速度(转速)、加速度(角加速度)、压力(压差)、力(力矩)等参数。
电液比例阀等元件可以组成如下三类回路和系统(1)电液比例压力回路和系统。
例如:用于带钢热连轧机卷取机液压辅助系统的电液比例压力回路，用于板带轧机辊缝的液压推上系统电液比例压力回路，用于带材卷取设备恒张力的闭环电液比例压力回路;(2)电液比例流量回路和系统。
例如:用于带钢热连轧机精轧机衡液压系统的电液比例压力回路用于机床微进给的电液比例**回路,用于旋压机折板机同步的电液比例回路,用于电梯的电液比例回路;(3)电液比例多参数回路和系统。
例如:用于芾钢热连轧机精轧换辊液压系统的电液比例压力回路,用于波压缸垂直配置而采用wI型阀芯的比例**回路,用于热轧钢卷步进链式运输机的速度、加减速度回路。
按比例阀方式分类是指按照比例阀的先导**阀中的电气-机械转换方式来分类,其电部分有比例电磁铁、力矩马达、直流伺服电动机等多种形式。
( 1 )电磁式电磁式是指采用比例电磁铁作为电气-机械转换元件的比例阀，比例电磁铁将输入的电流信号转换成力、位移机械信号输出.进而**压力、流量及方向等参数。
( 2 )电动式电动式是指采用直流伺服电动机作为电气- 机械转换元件的比例阀,直流伺服电动机将输入的电信号.转换成旋转运动转速,再经丝杆螺母、齿轮齿条或齿轮凸轮等减速装置和变换机构,输出力与位移,进一步液压参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
力士乐的比例阀，
4WRKE
系列中的减压阀起什么作用。
问题如题，这里的减压阀起什么作用呢？？好像是减的是控制油的压力。
请指点！
这个与4WRZ系列中的先导三通减压阀有什么区别。
这里的减压阀又起什么作用？？
顶端Posted:
2009-10-26 14:53 | [楼主]
x199
级别: 助工
精华: 0
发帖: 463
威望: 2 点
金钱: 1141 机械币
贡献值: 0 点
注册时间:2006-07-2
1
最后登录:2009-11-1
9
小中大引用推荐编辑举报只看复制
Re:力士乐的比例阀，系列中的减压阀起什么作用。
4WRZ的先导三通减压阀，主级开度，由该减压阀的输出压力与主阀
芯弹簧力平衡而确定；
4WRKE的先导阀是比例方向阀，主阀芯的位置由反馈装置决定，但
当工作压力过高时，为了保护主阀芯的弹簧腔、使阀工作平稳，加了
个D3减压阀，该阀与普通电液阀中加D3减压阀的意义是一样的。
4WRZ阀，在主级与先导级之间，加有加D3减压阀的情况，但其用
意却有不同：4WRZ的先导三通减压阀最高工作压力是100bar，当控
制油压力高于100bar时，需要减压后再到先导级。
rexroth@，欢迎交流
顶端Posted: 2009-10-28 09:55 | 1 楼shuang11
17
级别: 助工
精华: 0
发帖: 302
威望: 0 点
金钱: 5 机械
币
贡献值: 0 点
注册时间:2007
-11-28
最后登录:2009
小中大引用推荐编辑举报只看复制
图片：
说的很详细，我想在问你一下啊。
见贴图！
-11-20 这个图中的压差即△P什么意思啊？？？
回油压力指的是什么啊？？？？
顶端Posted: 2009-10-28 11:31 | 2 楼x199
级别: 助工
精华: 0
发帖: 463
威望: 2 点
金钱: 1141 机
械币
贡献值: 0 点
注册时间:2006
-07-21
最后登录:2009
-11-19
小中大引用推荐编辑举报只看复制
rexroth@，欢迎交流
顶端Posted: 2009-10-28 12:00 | 3 楼shuang1117
级别: 助工
精华: 0
发帖: 302
威望: 0 点
金钱: 5 机械币
贡献值: 0 点
注册时间:2007-11-2
8
最后登录:2009-11-2
小中大引用推荐编辑举报只看复制
真佩服你的资料。
有详细，不知道你的资料是什么资料。
我的样本没
有写这些啊。
一时没想到啊。
比例阀的阀芯开启，还有个节流效果，所以产生压降。
郁闷。
这书还是看的不够啊！
多谢这位仁兄！！！！。
