互感器的讲解
电压互感器结构及原理基础知识讲解
电磁式电压互感器的主要结构和工作原理类似于变压器。如图所示，电压互感 器的一次线圈匝数N1很多，并接于被测高压电网上，二次线圈匝数N2较少，二 次负荷比较恒定，接于高阻抗的测量仪表和继电器电压线圈，正常运行时，电压 互感器接近于空载状态。
U1
匝数多
N1
匝数少
N2
U2
U1 N1 U2 N2
带抽头的二次独立绕组的 不同变比和不同准确度等 级，可以分别应用于电能 计量、指示仪表、变送器、 继电保护等，以满足各自 不同的使用要求。
互感器是按比例变换电压或电流的设备。互感器的功能是将高电压或大电流 按比例变换成标准低电压（100V）或标准小电流（5A或10A，均指额定值）， 以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。互感器还可 用来隔开高电压系统，以保证人身和设备的安全。按比例变换电压或电流的设 备。
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
（3）一次绕组可调，二次多绕组电流互感器结构及工作原理
特点是变比量程多，而且 可以变更，多见于高压电 流互感器。其一次绕组分 为两段，分别穿过互感器 的铁心，二次绕组分为两 个带抽头的、不同准确度 等级的独立绕组。
KU1
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
附加：CVT结构及主要参数
C1—高压电容 C2—中压电容 T—中间变压器 L—补偿电抗器 D—阻尼器 F—保护装置 1a、1n—主二次1号绕组 2a、2n—主二次2号绕组 da、dn—剩余电压绕组 (100V)
互感器原理是什么

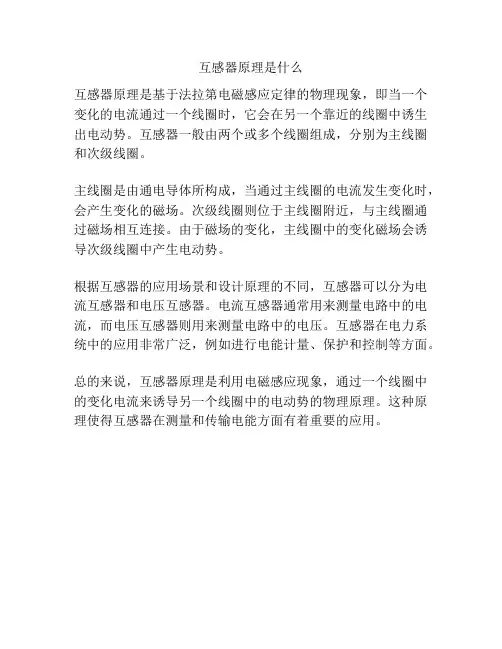

互感器原理是什么
互感器原理是基于法拉第电磁感应定律的物理现象，即当一个变化的电流通过一个线圈时，它会在另一个靠近的线圈中诱生出电动势。
互感器一般由两个或多个线圈组成，分别为主线圈和次级线圈。
主线圈是由通电导体所构成，当通过主线圈的电流发生变化时，会产生变化的磁场。
次级线圈则位于主线圈附近，与主线圈通过磁场相互连接。
由于磁场的变化，主线圈中的变化磁场会诱导次级线圈中产生电动势。
根据互感器的应用场景和设计原理的不同，互感器可以分为电流互感器和电压互感器。
电流互感器通常用来测量电路中的电流，而电压互感器则用来测量电路中的电压。
互感器在电力系统中的应用非常广泛，例如进行电能计量、保护和控制等方面。
总的来说，互感器原理是利用电磁感应现象，通过一个线圈中的变化电流来诱导另一个线圈中的电动势的物理原理。
这种原理使得互感器在测量和传输电能方面有着重要的应用。
2024年电压互感器培训课件
电压互感器培训课件一、引言电压互感器是电力系统中非常重要的测量设备，主要用于将高电压降至适宜的测量范围内，为保护、控制、测量等设备提供准确的电压信号。
为了提高大家对电压互感器的了解和应用水平，本次培训将围绕电压互感器的基本原理、分类、参数、选型、接线、运行与维护等方面进行讲解。
二、电压互感器的基本原理电压互感器的工作原理基于电磁感应定律，即在一定的磁路中，当一次绕组通以交流电流时，将在铁芯中产生交变磁通，交变磁通通过二次绕组时，将在二次绕组中感应出电动势，从而实现电压的降低。
三、电压互感器的分类根据绝缘结构、用途、准确级、变比误差和角度误差等不同特点，电压互感器可分为多种类型。
常见的电压互感器分类如下：1.按绝缘结构分类：油浸式电压互感器、干式电压互感器、充气式电压互感器等。
2.按用途分类：测量用电压互感器、保护用电压互感器、计量用电压互感器等。
3.按准确级分类：0.2级、0.5级、1级、3级等。
4.按变比误差和角度误差分类：普通电压互感器、精密电压互感器等。
四、电压互感器的参数电压互感器的参数主要包括额定一次电压、额定二次电压、准确级、变比误差、角度误差、容量、绝缘水平等。
这些参数是选择电压互感器时需要考虑的重要因素，应结合实际工程需求进行合理选择。
五、电压互感器的选型1.电压等级：根据实际工程需求，选择合适的电压等级。
2.准确级：根据测量、保护、计量等不同用途，选择合适的准确级。
3.变比误差和角度误差：根据系统对测量精度的要求，选择合适的电压互感器。
4.容量：根据二次侧负载的大小，选择合适的电压互感器容量。
5.绝缘水平：根据系统绝缘水平要求，选择合适的电压互感器。
6.结构类型：根据安装环境、维护要求等因素，选择合适的电压互感器结构类型。
六、电压互感器的接线电压互感器的接线方式主要有Y/Δ接法和Y/Y接法。
在实际工程中，应根据系统电压、负载性质、测量精度等因素选择合适的接线方式。
七、电压互感器的运行与维护1.运行：电压互感器在正常运行时，应定期检查二次侧负载、绝缘状态、接地点等，确保电压互感器的正常运行。
各种互感器的简单讲解PPT幻灯片课件
注意事项
电压互感器的线圈阻抗较小，所以电压互 感器的二次绕组不能短路. 二次绕组如果短路将导致绕组承受的阻抗 变大，绕组承受不了造成PT烧毁。
5
6
电压互感器的分类
1、全绝缘型
2、半绝缘型 电压互感器还有 电容式电压互感器
7
事例题目
• 例如：现在有一直PT 的变比是 10/0.1V 1、一次电压为10KV 问：二次电压是多少V？ 2、一次电压是6KV 问:二次电压是多少V？
互感器
1、电压互感器 2、电流互感器 3、互感器的接法 4、零序互感器
1
电压互感器解释
• 电压互感器（简称PT，也简称TV）和变压器很相像， 都是用来变换线路上的电压。但是变压器变换电压的目的
是为了输送电能，因此容量很大，一般都是以千伏安或兆 伏安为计算单位；而电压互感器变换电压的目的，主要是 用来给测量仪表和继电保护装置供电，用来测量线路的电 压、功率和电能，或者用来在线路发生故障时保护线路中 的贵重设备、电机和变压器，因此电压互感器的容量很小， 一般都只有几伏安、几十伏安，最大也不超过一千伏安。
一：电流互感器不能开路（断路）副线圈上不允许安装保险丝)
电流互感器倘若二次发生开路，一次电流将全部用于激磁， 使铁芯严重饱和。交变的磁通在二次线圈上将感应出很高的 电压，其峰值可达几千伏甚至上万伏，这么高的电压作用于 二次线圈及二次回路上，将严重威胁人身安全和设备安全， 甚至线圈绝缘因过热而烧坏，保护可能因无电流而不能反映 故障，对于差动保护和零序电流保护则可能因开路时产生不 平衡电流而误动作。所以《安规》规定，电流互感器在运行 中严禁开路。
16
用途分类
所以电流互感器会分为： 1、测量用电流互感器 测量用电流互感器的作用是用来计量（计费）和 测量运行设备电流的；
互感器的工作原理

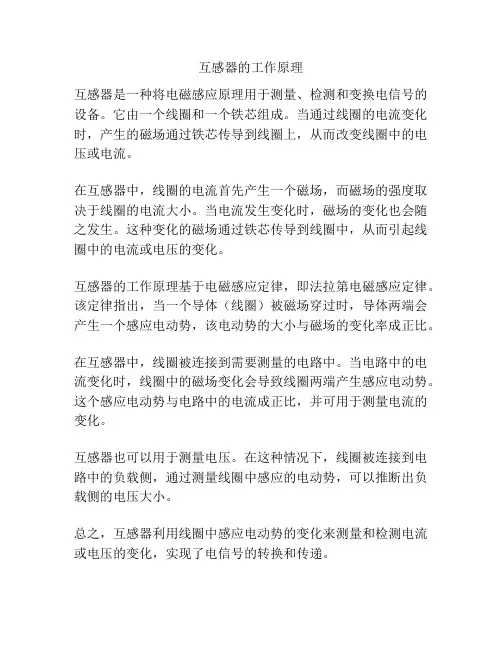

互感器的工作原理
互感器是一种将电磁感应原理用于测量、检测和变换电信号的设备。
它由一个线圈和一个铁芯组成。
当通过线圈的电流变化时，产生的磁场通过铁芯传导到线圈上，从而改变线圈中的电压或电流。
在互感器中，线圈的电流首先产生一个磁场，而磁场的强度取决于线圈的电流大小。
当电流发生变化时，磁场的变化也会随之发生。
这种变化的磁场通过铁芯传导到线圈中，从而引起线圈中的电流或电压的变化。
互感器的工作原理基于电磁感应定律，即法拉第电磁感应定律。
该定律指出，当一个导体（线圈）被磁场穿过时，导体两端会产生一个感应电动势，该电动势的大小与磁场的变化率成正比。
在互感器中，线圈被连接到需要测量的电路中。
当电路中的电流变化时，线圈中的磁场变化会导致线圈两端产生感应电动势。
这个感应电动势与电路中的电流成正比，并可用于测量电流的变化。
互感器也可以用于测量电压。
在这种情况下，线圈被连接到电路中的负载侧，通过测量线圈中感应的电动势，可以推断出负载侧的电压大小。
总之，互感器利用线圈中感应电动势的变化来测量和检测电流或电压的变化，实现了电信号的转换和传递。
第1章 互感器及二次回路
第1章互感器及其二次回路互感器电压互感器电流互感器是一次回路和二次回路的联络设备。
一次回路的高电压、大电流二次回路的低电压、小电流作用接入方式变换作用电气隔离作用高电压、大电流变换为标准的低电压、小电流。
如100V，5A，1A将二次设备与一次设备相隔离，保证了设备和人身安全电压互感器一次绕组以并联形式接入一次回路；二次负荷以并联形式接在电压互感器的二次绕组回路，阻抗很大。
电流互感器一次绕组以串联形式接入一次回路；二次负荷以串联形式接在电流互感器的二次绕组回路，阻抗很小。
本章内容电压互感器二次回路电压互感器的结构电压互感器二次回路的要求电压互感器的接线方式二次侧接地方式二次回路的短路保护反馈电压的防范电压小母线设置二次回路的断线信号装置交流电网的绝缘监察二次回路的切换电流互感器二次回路电流互感器二次回路的要求电流互感器的接线方式二次侧接地保护二次回路开路的防范电流互感器的二次负载1-1 电压互感器二次回路电压互感器的结构1.单相式电压互感器的结构2.三相式电压互感器的结构3.由电容分压器与单相式电压互感器构成的电容式电压互感器三个单相三绕组电容式互感器构成的接线电压互感器的特点1.二次绕组的领定电压当一次绕组电压等于额定值时主二次绕组（Y 形接线者）：额定线电压为100V ，额定相电压为V 。
辅助二次绕组（Δ形接线者）额定相电压：用于35kV 及以下中性点不直接接地系统，额定相电压为100/3V 用于110kV 及以上中性点直接接地系统为100V 2. 正常运行时近似空载状态3.二次侧不允许短路4.电压互感器的变比(一、二次侧额定相电压之比，近似等于一二次绕组匝比)若电压互感器一次绕组为ω1匝，额定相电压为U IN ；二次绕组为ω2匝，倾定相电压为U 2N ，则变比n Tv 为3/1003/100因此电压互感器的变比1-1 电压互感器二次回路1-1-1 电压互感器二次回路的基本要求（1）电压互感器的接线方式应满足测量仪表、远动装置、继电保护和自动装置的具体要求。
互感器的讲解
Company Logo
三、电流互感器：
电流互感器二次测开路时磁通和电势的波形
Company Logo
三、电流互感器：
3、结构 互感器为全密封结构，有油箱、瓷套、器身、储油柜和膨 胀器等部分组成。一次线圈呈“U”型，有两个半圆铝管构成， 采用油纸电容式结构。二次线圈的导线绕在环行的铁芯上，整 个固定后套装在一次线圈的下部而置于油箱中，依次电流的改 变是通过改变瓷套上部连接板的接线方式而实现的。其外型见 下图。
Company Logo
二、电压互感器：
电压互感器的接线方式 （a）一台单相电压互感器接线 （b）V-V接线 （c）Y-Y0接线 （d）三相五柱式电压互感器接线 （e）三台单相三绕组电压互感器接线
Company Logo
二、电压互感器：
6、运行 （1）使用注意事项 1）接地端必须可靠接地；当不用载波设备时，电容分压器低压端必 须可靠接地； 2）互感器运行时严禁将二次侧短路； 3）严禁从互感器二次侧进行励磁试验； 4）当两台互感器并接于同一相上时，其二次电路也必须并联使用； 5）如果互感器二次侧接有辅助变压器，那么辅助变压器的额定磁通 密度必须小于0.6T； 6）当互感器须进行大于1.5UN（中性点非有效接地）的耐压试验时， 其端子箱内的阻尼器连接片必须脱开，试验结束后阻尼连接片复 位并紧固； 7）严禁松开电磁单元、电容分压器上的密封用紧固螺栓，以免产生 漏油现象及破坏真空度。
二、电压互感器：
7、异常运行及事故处理 （1）互感器二次回路断线或短路 1）现象： a.警铃响，“电压回路断线”光字牌亮； b.电压、周波、有功功率、无功功率等表计指示异常。 2）原因 a.互感器二次熔断器或隔离开关辅助触点接触不良； b.回路中接头松动或脱落； c.电压切换开关接触不良。 3）处理 a.将互感器所带的保护及自动装置退出运行，以防误动作，如高闭距离、 母差、距离、低电压、备自投等； b.根据电流表及其他表计的指示，对设备进行监视； c.分析原因，尽快查找、处理； d.故障消除后，尽快投入已退出的保护及自动装置。
电压互感器相关知识讲解
式中 K——电压互感器的额定变压比 U1 ——电压互感器的一次实际电压 U2——二次电压实测值
四、电压互感器的技术特性
电压互感器相位角误差是指二次电压相量U2旋转180°以后与一次电压相量间 的夹角δ。并且规定，二次电压的相量超前于一次电压相量时，角差δ为正， 反之为负。 δ 的单位为分（′）
例如：JDZ9-35表示单相浇注式，设计序号为9，额定电压35kV电压互感器
三、电压互感器的分类
3.2.4电容型电压互感器型号说明
四、电压互感器的技术特性 四 电压互感器的技术特性
四、电压互感器的技术特性
4.1 比差和角差
4.2 准确等级
4.3 二次额定输出容量
4.4 极性
四、电压互感器的技术特性
注意：电压互感器的极性错误，能引起继电保护装置的错误动作或者影响 电能计量的正确性，因此，电压互感器的极性必须检查正确。
CSC-326C数字式变压器保护装置
纸上得来终觉浅 绝知此事要躬行 谢谢！
该电压互感器有2个二次线组，2个剩 余电压绕组，0.2/0.5/3P表示第一个 二次绕组准确度级为0.2级,可做计量 用，第二个二次绕组准确度级为0.5级, 可做电能计量或测量，剩余电压绕组 准确级为3P级,作为保护用。
4.4 极性
四、电压互感器的技术特性
电压互感器有一定的极性，按照规定，电压互感器的 一次绕组的首端标为U1,尾端标为U2,二次绕组的首 端标为u1,尾端标为u2,U1与u1以及U2与u2均称为同 名端。 假定一次电流I1从首端U1流入，从尾端U2流出，二 次电流是从首端u1流出，从尾端u2流入，这样的极 性标志称为减极性，反之，为加极性。我们使用的电 压互感器，一般均为减极性标志。
互感器基础知识培训
互感器基础知识培训一、教学内容本次教学内容选自人教版小学科学五年级下册第五单元《电与磁》中的第一课时《互感器》。
本节课主要介绍互感器的基本概念、构造原理及其在实际生活中的应用。
通过学习，使学生了解互感器的作用，认识互感器的基本组成部分，能够识别生活中的互感器，并培养学生对电磁现象的探究兴趣。
二、教学目标1. 知道互感器的基本概念，理解互感器的工作原理。
2. 能够识别生活中的互感器，了解互感器在实际中的应用。
3. 培养学生的观察能力、动手操作能力和合作交流能力。
三、教学难点与重点重点：互感器的基本概念、构造原理及其应用。
难点：互感器的工作原理。
四、教具与学具准备1. 教具：互感器模型、PPT、视频播放设备。
2. 学具：笔记本、彩色笔。
五、教学过程1. 导入：通过一个有趣的电磁现象小实验，引发学生对电磁现象的兴趣，进而引入本节课的主题——互感器。
2. 互感器的基本概念：介绍互感器的定义、作用，让学生初步认识互感器。
3. 互感器的构造原理：讲解互感器的基本组成部分，如主线圈、副线圈、铁芯等，并通过PPT展示互感器的工作原理图，让学生理解互感器的工作原理。
4. 互感器在实际生活中的应用：通过视频播放设备，展示互感器在生活中的实际应用场景，如变压器、电流表等，让学生了解互感器的重要性。
5. 动手操作：让学生分组进行互感器模型实验，亲身体验互感器的工作原理，提高学生的动手操作能力。
6. 课堂小结：回顾本节课所学内容，让学生复述互感器的基本概念、构造原理及其应用。
7. 作业布置：（1）绘制互感器的工作原理图。
（2）举出生活中常见的互感器，并简要说明其作用。
六、板书设计板书内容主要包括互感器的基本概念、构造原理及其应用。
通过简洁的文字和清晰的图示，帮助学生更好地理解和记忆互感器的相关知识。
七、作业设计1. 绘制互感器的工作原理图，加深对互感器工作原理的理解。
2. 观察生活中的互感器，如变压器、电流表等，并简要说明其作用，提高学生的实际应用能力。
电流互感器极性讲解
1电流互感器极性定义1.1什么是电流互感器的极性•首先为什么电流互感器会有极性这样的概念，电流互感器相当于小的变压器，都是基于电磁感应原理工作的，一次电压/电流经过变比感应出小的二次电压/电流，用于测量、计量、保护等的作用。
•在一次二次线圈只有少量的匝数缠绕，我们可以通过右手螺旋定则判定出二次线圈中电流的方向，但是电流互感器一次二次线圈是多匝数的，而且外部又有绝缘材料的覆盖，所以是不能看出一次和二次电流的走向的和关系的，所以这个时候我们就需要通过专业的方法去测量确定二次电流和一次电流的方向关系，所以我们把电流互互感器的方向关系称为电流互感器的极性。
1.2电流互感器的极性分为几种，叫什么？•通过上面的了解，我们就清楚了互感器的极性概念，那么也就能想到有几种了，对，就是两种，一种一次和二次电流方向是一致的，一种是相反的，叫加极性和减极性。
1.3电流互感器极性的测量。
•上面了解到了极性的概念，那应该怎么测量呢，我想大家应该都想到了最简单和最早期的做法了，是对的，就是那样的，给一次侧通流，然后用电流表去测量二次侧的方向，就能确定一次二次电流的方向关系，后来为了方便，电力测试厂家发明了电流互感器综合测试仪，这个可以比较快、比较方便的测量出极性，但其实原理还是一样的，大家看他是怎么测量的，是给电流互感器一次电缆两端夹上夹子给他通流，然后将二次对应端子接入综合测试仪对应端子，就能测出极性，其实里面就是一个电子回路模拟万用表测出二次电流的方向，然后将结果经过对比打印出来，这样的设备操作非常简单，我相信大家用一次就会使用，很多工程测试人员是不明白其原理的，但是会用，能测出来，这是没有技术含量的，作为运维人员还是要清楚真正的原理的。
• 2 差动保护中极性的使用2.1差动保护原理•差动保护很多人都知道是两侧的电流做对比来定位故障点是区内还是区外，一些学过保护原理的同事知道差动保护中有差动电流和制动电流，差动电流等于两侧电流相量相加的绝对值，制动电流一般是两侧电流相量差绝对值的二分之一（也有用单侧电流最大值的）。
互感器工作原理
互感器工作原理
互感器是一种电磁传感器，它利用电磁感应的原理来测量电路中电流的大小。
互感器由一个主线圈和一个副线圈组成。
当电流通过主线圈时，产生的磁场会通过副线圈。
根据电磁感应定律，当副线圈中的磁通发生变化时，就会在副线圈中产生感应电动势。
这个感应电动势的大小与主线圈中的电流成正比。
互感器中的主线圈一般由导线绕成，它通常与电路中的负荷串联。
主线圈中的电流通过产生一个强磁场，它会通过副线圈。
副线圈则由测量设备连接，在互感器中起到感应电动势的测量作用。
副线圈中感应电动势的大小与主线圈中的电流大小成正比，可用来测量电流值。
根据互感器工作原理，我们可以通过测量副线圈中的感应电动势来间接测量电路中的电流大小。
这种测量方法被广泛应用于电力系统、工业自动化以及家用电器等领域中。
总之，互感器利用电磁感应原理来测量电路中的电流大小，通过主线圈中产生的磁场来感应副线圈中的感应电动势，从而间接测量电流值。
这种工作原理使得互感器成为电力和电子领域中常见的重要设备。
电压互感器结构及原理基础知识讲解
电压互感器结构及原理基础知识讲解目录一、电压互感器概述 (2)1.1 电压互感器的定义与分类 (3)1.2 电压互感器的应用领域 (3)二、电压互感器的结构组成 (4)2.1 电压互感器的一次侧 (5)2.2 电压互感器的二次侧 (6)2.3 电压互感器的关键部件 (7)三、电压互感器的基本原理 (8)3.1 电磁感应原理 (9)3.2 一次侧和二次侧的电气连接 (10)3.3 电压变换原理 (12)四、电压互感器的性能参数 (13)4.1 额定值及测量范围 (14)4.2 准确等级 (15)4.3 绝缘水平 (16)4.4 阻抗匹配 (17)五、电压互感器的安装与使用 (18)5.1 安装前的准备工作 (19)5.2 安装方法与步骤 (20)5.3 使用注意事项 (21)5.4 维护与检修 (22)六、电压互感器的发展趋势与应用前景 (23)6.1 新技术在电压互感器上的应用 (25)6.2 电压互感器在智能电网中的应用 (26)6.3 电压互感器在未来能源领域的发展前景 (27)一、电压互感器概述电压互感器(Voltage Transformer,简称VT)是一种用于测量和保护电力系统中高电压侧的电气设备。
它的主要功能是将高电压信号降低到适合仪表、继电器等设备使用的低电压信号，同时保证在系统故障时能够提供可靠的保护。
电压互感器广泛应用于电力系统的测量、监控、保护和控制等领域，对于确保电力系统的安全稳定运行具有重要意义。
电压互感器的工作原理基于电磁感应定律，即当两个线圈以一定的比例绕在一起时，它们之间会产生磁通量的变化，从而在另一个线圈中产生感应电动势。
电压互感器的一次线圈接在高压侧，二次线圈接在低压侧或仪表上。
当高压侧发生电压变化时，一次线圈中的磁通量也会随之变化，从而在二次线圈中产生相应的感应电动势，使低压侧的电压发生变化，实现高电压与低电压之间的变换。
电压互感器的种类繁多，根据一次侧和二次侧的绕组数量、结构形式以及使用环境等因素的不同，可以分为单相、三相、交直流等多种类型。
互感器的分类(全)讲解学习
互感器的分类(全)互感器分为电压互感器和电流互感器两大类。
电压互感器可在高压和超高压的电力系统中用于电压和功率的测量等。
电流互感器可用在交换电流的测量、交换电度的测量和电力拖动线路中的保护。
一、电压互感器分类1. 按用途分测量用电压互感器（或电压互感器的测量绕组），在正常电压范围内，向测量、计量装置提供电网电压信息。
保护用电压互感器（或电压互感器的保护绕组），在电网故障状态下，向继电保护等装置提供电网故障电压信息。
2. 按绝缘介质分干式电压互感器。
由普通绝缘材料浸渍绝缘漆作为绝缘，多用在500V及以下低电压等级。
浇注绝缘电压互感器。
由环氧树脂或其他树脂混合材料浇注成型，多用在35KV及以下电压等级。
油浸式电压互感器。
由绝缘纸和绝缘油作为绝缘，是我国最常见的结构型式，常用在220KV及以下电压等级。
气体绝缘电压互感器。
由气体作主绝缘，多用在超高压、特高压。
3. 按相数分单相电压互感器，一般在35KV及以上电压等级采用。
三相电压互感器，一般在35KV及以下电压等级采用。
4. 按电压变换原理分电磁式电压互感器。
根据电磁感应原理变换电压，原理与基本结构和变压器完全相似，我国多在220KV及以下电压等级采用。
电容式电压互感器。
由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成，目前我国110KV-500KV电压等级均有应用，超高压只生产电容式电压互感器。
光电式电压互感器。
通过光电变换原理以实现电压变换，近年来才开始使用。
5. 按使用条件分户内型电压互感器。
安装在室内配电装置中，一般用在35KV及以下电压等级。
户外型电压互感器。
安装在户外配电装置中，多用在35KV及以上电压等级。
6. 按一次绕组对地运行状态分一次绕组接地的电压互感器。
单相电压互感器一次绕组的末端或三相电压互感器一次绕组的中性点直接接地，末端绝缘水平较低。
一次绕组不接地的电压互感器。
单相电压互感器一次绕组两端子对地都是绝缘的；三相电压互感器一次绕组的各部分，包括接线端子对地都是绝缘的，而且绝缘水平与额定绝缘水平一致。
互感器的讲解课件
一次。
校验与调整
03
对互感器进行校验，确保其准确性和稳定性，周期为每年一次。
常见故障类型及原因分析
绝缘故障
由于互感器长期运行或环境因素导致绝缘老化、破损，引发绝缘 故障。
接线故障
互感器接线松动、接触不良或短路等问题，导致测量误差或设备 损坏。
铁芯故障
铁芯饱和、磁滞或局部过热等问题，影响互感器测量准确性和稳 定性。
01 检查互感器外观是否完好，有无损坏或变 形。
02
确认互感器型号、规格、准确度等级等参 数是否符合设计要求。
03
准备安装所需工具和材料，如螺丝刀、扳 手、绝缘垫等。
04
确保安装场地干燥、整洁，无腐蚀性气体 和导电尘埃。
安装后检查与调试方法
检查互感器安装是否牢固，接线 是否正确。
使用万用表等工具检查互感器二 次侧开路电压是否正常。
实验器材和步骤介绍
实验器材：互感器、电源、电流表、 电压表、负载电阻等
实验步骤
1. 按照实验电路图连接好电路，确保 电源、电流表、电压表等正确接入。
2. 逐步增加输入电压，观察并记录电 流表、电压表的读数，注意互感器的 工作状态和温度变化。
3. 改变负载电阻的大小，重复上述实 验步骤，观察并记录实验数据。
实验报告撰写 在实验报告中，需要简要介绍实验目的、原理、步骤和结果，重点分析实验数据，给出结论和建议。同 时，需要注意报告的格式规范和图表清晰美观。
THANKS
感谢观看
在系统带电前，对互感器进行空 载试验，观察其运行状况。
带电后，检查互感器测量值是否 准确，与标准值进行比较分析。
04
CATALOGUE
互感器运行维护与故障处理
运行维护内容及周期安排
互感器的作用与工作特性基础知识讲解
的量。
幅值：
ki
I1e I2e
复数： ki ki 00
2、实际变比
当互感器的原边输入的量发生变化或副
边接入的阻抗变化时，将导致互感器的内、
外阻抗的比值发生变化，使变比发生变化。
即就是互感器的实际变比是一个随运行 工况的改变而变化的量。
实际变比为:原边实际值/副边实际值
电压互感器的实际变比：
幅值：
副边的实际电压、电流与归算电压电流
的关系：
U 2 kNU 2
5 10
原、副边电流关系：
I2
I1
Z0 Z0 Z2 Z fz
或
I1
I2
1
Z2 Z fz Z0
代入（5--10）式，得
I 1 I2 1 kN
Z2 Z fZ Z0
实际变比与阻抗的关系：
ki
I1 I2
1
Z1 Z2 Z fz
可见：实际变比是阻抗的函数。 明确概念： 1)“归算值”与“计算值”不同：归算值用 匝数比
求得kN。计算值用标称变比ki与ku求得。
2)任何因素的单调变化，不能使误差相同或
相反的单调变化。 3)互感器的误差由多个因素决定。
4)工况确定后，用实际量与阻抗的关系计算实 际变比ki和ku
1 kN
1
Z2 Z fz Z0
实际幅值
ki
I1 I2
1 kN
1 Z2 Zfz Z0
可见：实际变比是阻抗的函数。
各种因数对电流互感器实际变比的影响： 1)调节副边负载阻抗使(Z2‘+Zfz’)与Z0 复角使原、副边电流角差为零。即 ki ki 00 2)负载及副边阻抗大小及角度变化将引起实
ku
各种互感器的简单讲解
添加标题
添加标题
添加标题
添加标题
一次绕组匝数少，二次绕组匝数多
电流互感器的作用是将大电流转换 为小电流，便于测量和保护
一次绕组：初级线圈，用于接 收被测电流
二次绕组：次级线圈，用于输 出感应电流
铁心：磁路系统，用于传递磁 通
绝缘材料：保护绕组和铁心， 防止短路和接地故障
电力系统：用 于测量和保护 电力系统中的
互感器的简单讲解
汇报人：XX
目录
互感器的基本概念
电流互感器
电压互感器
组合互感器
特殊互感器
互感器的基本概念
互感器是一种将高电压、大电流等电能转换成低电压、小电流的设备 它主要由绕组和铁心组成，具有隔离和变压的作用 互感器分为电流互感器和电压互感器两大类 在电力系统中，互感器是重要的测量和保护设备
组合互感器的输出信号可以通 过相应的连接线进行连接
组合互感器的结构可以根据实 际需要进行定制
组合互感器是将两个 或多个互感器组合在 一起，用于同时测量 多个参数的装置。
组合互感器广泛应用于 电力系统中的电流和电 压测量，以及功率因数 和无功功率的测量。
在工业自动化系统中， 组合互感器也用于实 现远程控制和监测。
二次绕组：低压侧，匝数多， 导线细
一次绕组：高压侧，匝数少， 导线粗
铁芯：磁耦合作用，传递能 量
绝缘结构：确保电气性能和 安全
电力系统：用于监 测和保护电力系统 中的电压和电流
测量仪表：为测量 仪表提供标准信号， 用于电压、电流、 功率等的测量
无功补偿装置：用 于无功补偿装置的 投切控制和保护
智能电表：为智能 电表提供信号，用 于远程抄表和用电 监测
组合互感器
组合互感器由电流互感器和电 压互感器组合而成
电压互感器与电流互感器的作用、原理及两者区别讲解学习
电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。
互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。
电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护只之用。
大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。
那么为了能够对这些线路的电路进行监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。
有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个“钳”便是穿心式电流互感器。
电流互感器的结构如下图所示，可用它扩大交流电流表的量程。
在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。
电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。
原线圈串接在待测电路中时，它两端的电压降极小。
副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。
由于I1/I2=K i（Ki称为变流比）所以I1=K i*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比K i之乘积。
如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。
电流互感器次级电流最大值，通常设计为标准值5A。
不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。
变电运行互感器讲解.
互感器
主要交流内容
➢ 互感器的用途 ➢ 电压互感器 ➢ 电流互感器 ➢ 互感器运行注意事项 ➢ 案例分析 ➢ 练习题
互感器的用途
为了测量高电压和大电流交流电路内 的电量，通常用电压互感器（PT、TV）和 电流互感器（CT、TC），将高电压变换成 低电压，将大电流变成小电流，并配以适 当的表计，利用互感器的变比关系来进行 测量。比如高压电流系统中的电流、电压、 功率、频率和电能计量等都是借助互感器 来测量的。此外，互感器也是电力系统的 继电保护、自动装置、信号指示等方面不 可缺少的设备。
电流互感器
（2）电流互感器二次绕组所接仪表和继电器电流绕组阻抗 很小，所以在正常情况下接近于短路状态下运行。而普通变 压器的低压侧是不允许短路运行的。 （3）高压电流互感器多制成多个铁芯和多个副绕组的型式， 分别接测量仪表和保护，满足测量仪表和继电保护的不同要 求。电流互感器供测量用的铁芯在一次侧短路时应该容易饱 和，以限制二次侧电流增长的倍数；供继电保护用的铁芯， 在一次侧短路时不应饱和，使二次侧的电流与一次侧的电流 成正比例增加。
电流互感器
七、电流互感器的接线图：
1、主变CT配置图 2、220kV线路CT配置图 3、220kV线路CT接线图
互感器运行注意事项
一、 互感器的正常巡视与检查
⑴仪表指示正常，压变初级熔丝应良好，流变一、二次桩头 应无发热变色或示温片熔化现象。
⑵瓷套应清洁，无油迹，无破损，裂纹及放电痕迹。 ⑶油位，油色应正常，无渗漏油现象。 ⑷接点及引线桩头无过热，发红。抛股断股现象。 ⑸内部运行声音正常(基本无声)无放电及其它异音，外壳接
1、电压互感器容量很小，其负载通常很微小，而且恒定。 所以电压互感器一次侧可视为一个恒压源，它基本上不受 二次负载的影响。而变压器则不同，它的一次电压受二次 负载的影响较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、电流互感器：
Company Logo.
三相三柱式电压互感器主要应用在35KV及以下电压等级的中 性点非直接接地的电力系统中。
二、电压互感器：
Company Logo.
电容式电压互感器为单相单柱式结构，它由电容分压器和电 磁单元两部分组成。 （1）电磁单元：包括中间变压器、谐振电抗器以及抑制铁磁谐振 的阻尼负荷。谐振电抗器的电抗值与电容分压器的等值电容在 额定频率下的容抗相等，以便在不同的二次负荷下使一次电压 和二次电压之间能获得正确的相位和变比。 （2）电容器组
LOGO
电容式电压互感器 电流互感器 培训课件
2012年
.
一、互感器原理接线图
Company Logo.
.
二、电压互感器：
（1）互感器将一次回路的高电压和大电流变为二次回路标准的低 电压和小电流，通常电压互感器额定二次电压为100V、电流互 感器额定二次电流为5A或1A。这样，使二次仪表和保护继电器 等设备与高压装置坐在电气方面能很好地隔离开，以保证人身 和设备安全，并且使二次仪表和继电器标准化、小型化。当一 次电路中发生短路时，可以使二次侧仪表的电流线圈免受过大 电流的冲击。
三、电流互感器：
LB9-220型电流互感器外形及安装尺寸
Company Logo.
三、电流互感器：
Company Logo.
4、型式 （1）按安装地点可分为屋内式、屋外式和装入式。35KV以下多为
屋内式，35KV及以上多为屋外式；110KV及以上的屋外式电流 互感器为了减少自身的体积和重量，多采用瓷套为箱体；装入 式电流互感器，是将电流互感器的铁芯和二次绕组装入35KV及 以上的断路器或变压器的套管绝缘子，而构成的电流互感器。 （2）按安装方式可分为穿墙式和支持式。穿墙式电流互感器装于 墙壁或金属框架结构的孔洞中，它同时起到穿墙套管的作用；
母差、距离、低电压、备自投等； b.根据电流表及其他表计的指示，对设备进行监视； c.分析原因，尽快查找、处理； d.故障消除后，尽快投入已退出的保护及自动装置。
二、电压互感器：
（2）发生下列故障时应立即停电： 1）高压侧熔断器连续熔断； 2）互感受器温度过高（顶层油温不超过55℃）； 3）互感器内部有放电声或其他噪声； 4）互感器有严重泄漏，看不见油位； 5）互感器产生臭味、冒烟或着火；
抗很大，通过的电流很小，所以电压互感器在接近于空载状态
下工作。 （3）电压互感器在运行中，二次侧不能短路。因为电压互感器在
正常工作时二次电压有100V，短路后在二次电路中会产生很大 的短路电流，使电压互感器的线圈烧毁。
二、电压互感器：
Company Logo.
3、结构 常用的电压互感器有三相五柱式、三相三柱式和电容式互感器
二、电压互感器：
Company Logo.
电容式电压互感器：由主电容C1和分压电容C2串联而成，当 电力系统的相对地电压为U1时，分压电容C2上的电压UC2为：
UC2＝
C1 C1 C2
U1
＝KU1
式中 k－分压比。 当改变电容C1和C2的比值时，便可得到不同的变比，由电容 C2的端电压UC2可间接测量出系统相对地电压。
二、电压互感器：
Company Logo.
电容式电压互感器原理接线图 1－主电容 2－分压电容 3－保护间隙 4－中压变压器 5－补偿电抗器
二、电压互感器：
Company Logo.
2、 特点 （1）电压互感器一次侧的电压U1，既电网额定电压，不受互感器
二次侧负荷的影响，并且大多数情况下，其负荷是恒定的。 （2）互感器二次侧负荷主要是仪表、继电器等的电压线圈，其阻
二次电流无关。 （2）电流互感器二次线圈中所串接的测量仪表、继电保护的电流
线圈阻抗（即二次负荷阻抗）很小，所以正常运行中，电流互
感器在接近于短路状态下工作。 （3）电流互感器在运行中，二次侧不能开路。
三、电流互感器：
Company Logo.
电流互感器在正常工作中，原线圈和副线圈中的磁势是相 互的，即I0W1=I1W1+I2W2，其激磁磁势I0W1很小，因此，在二 次侧感应产生的电势e2也很小，一般不超过几十伏。但是，当 二次侧开路时，因I2=0，则I2W2也等于零，这时，I1W1全部变 为激磁磁势，它比正常运行时的合成激磁磁势I0W1大许多倍， 从而引起铁芯严重饱和，使磁通φ的波形畸变为平顶波。由于 二次线圈中感应电势与磁通的变化率dφ/dt成正比，因此，在 磁通过零时，二次线圈中产生很高的尖顶波电势e2，其峰值可 达几千伏甚至上万伏，这对工作人员和二次回路中的设备都有 很大的危险。同时，由于铁芯磁感应强度剧增，将使铁芯过热， 损坏线圈的绝缘。为了防止二次侧开路，规定电流互感器二次 侧不准装熔断器。在运行中，若需拆除仪表或继电器，则必须 先用导线或短路板将二次回路短接，以防止开路。
压滤过器。
二、电压互感器：
Company Logo.
三相三柱式电压互感器是由三柱铁芯和一、二次绕组组成。 一次绕组分别绕于铁芯的三个芯柱上，连接成星形接线，其引 出端U1、V1、W1并接于一次回路中。中性点N1直接接地，否则， 当一次系统发生单相接地时，由于出现零序电流，致使互感器 过热，甚至烧坏。二次绕组也分别绕于三个芯柱上，连接成星 形接线，其引出端U2、V2、W2向二次回路负载提供三相电压， 中性点N2是否接地，根据二次回路的要求而定。
电压互感器的极性标注 （a）极性与电压 （b）极性与电流 （c）相量图
二、电压互感器：
Company Logo.
三相五柱式电压互感器极性 （a）极性标注 （b）Y，yo电压相量图 （c）Y，d1电压相量图
二、电压互感器：
Company Logo.
6、接线方式 电压互感器的接线方式根据二次负载的需要而定。
KNI＝ I N N1 中 IN1－电流互感器一次额定电流；
IN2－电流互感器二次额定电流；
N1、N2－电流互感器一、二次绕组的匝数。
三、电流互感器：
Company Logo.
2、 特点 （1）电流互感器的一次线圈匝数很少，并且串联在被测电路中，
因此，一次线圈的电流完全取决于被测电路的负荷电流，而与
二、电压互感器：
Company Logo.
1、原理 电磁式电压互感器的工作原理和结构，与电力变压器相似，一 次匝数多,二次匝数少只有几匝,容量小，通常只有几十伏安或 几百伏安。 电压互感器的一次侧绕组和二次侧绕组的额定电压比，称为电 压互感器的额定变压比，用KNV表示，并近似等于匝数之比，
即 U N1 N1 KNV＝ U N 2 N 2
（2）所有二次设备可以采用低电压，小电流的控制电缆连接，使 得二次回路简单、安装方便，便于集中管理，易于实现远方控 制与测量。
（3）二次回路的接线可以与一次回路接线采用不同的形式。 （4）为了保证人身与设备的安全，互感器的二次侧必须有一点接
地，以免在互感器的一二次绕组之间的绝缘损坏时二次设备上 出现危险的高电压。
二、电压互感器：
Company Logo.
7、异常运行及事故处理 （1）互感器二次回路断线或短路 1）现象： a.警铃响，“电压回路断线”光字牌亮； b.电压、周波、有功功率、无功功率等表计指示异常。 2）原因 a.互感器二次熔断器或隔离开关辅助触点接触不良； b.回路中接头松动或脱落； c.电压切换开关接触不良。 3）处理 a.将互感器所带的保护及自动装置退出运行，以防误动作，如高闭距离、
电压互感器在三相系统中要测量的电压有：线电压、相电压、相 对地电压和单相接地是出现的零序电压。为了测量这些电压， 电压互感器有不同的接线方式，发电厂中应用较广泛的几种接 线如图所示。
二、电压互感器：
Company Logo.
电压互感器的接线方式 （a）一台单相电压互感器接线 （b）V-V接线 （c）Y-Y0接线 （d）三相五柱式电压互感器接线 （e）三台单相三绕组电压互感器接线
二、电压互感器：
Company Logo.
6、运行 （1）使用注意事项 1）接地端必须可靠接地；当不用载波设备时，电容分压器低压端必
须可靠接地； 2）互感器运行时严禁将二次侧短路； 3）严禁从互感器二次侧进行励磁试验； 4）当两台互感器并接于同一相上时，其二次电路也必须并联使用； 5）如果互感器二次侧接有辅助变压器，那么辅助变压器的额定磁通
Company Logo.
CVT典型结构和电气连接原理图 1－电容分压器 2－电磁单元 3－高压电容C1 4－中压电容C2 5－中间变 压器 6－谐振电抗器7－阻尼器 8－电容分压器低压端对地保护间隙 9－阻尼 连接片 10－一次侧接线端子11－二次绕组输出端子 12－接地端 13－绝缘 油 14－瓷套管 15－油箱16－端子箱17－外置式金属膨胀器
电容器由1到3节套管式耦合电容器及电容分压器垂叠而成。 每节耦合电容器或电容分压器单元装有数十只串联而成的膜纸 复合介质组成的电容元件，并充以十二烷基苯绝缘油密封，高 压电容C1的全部电容元件和中压电容C2被装在1-3节瓷套内， 由于它们保持相同的温度，所以由温度引起的分压比的变化可
以被忽略。
二、电压互感器：
三、电流互感器：
Company Logo.
电流互感器二次测开路时磁通和电势的波形
三、电流互感器：
Company Logo.
3、结构 互感器为全密封结构，有油箱、瓷套、器身、储油柜和膨
胀器等部分组成。一次线圈呈“U”型，有两个半圆铝管构成， 采用油纸电容式结构。二次线圈的导线绕在环行的铁芯上，整 个固定后套装在一次线圈的下部而置于油箱中，依次电流的改 变是通过改变瓷套上部连接板的接线方式而实现的。其外型见 下图。
密度必须小于0.6T； 6）当互感器须进行大于1.5UN（中性点非有效接地）的耐压试验时，
