电压互感器的分类方法
电压互感器结构及原理基础知识讲解
电磁式电压互感器的主要结构和工作原理类似于变压器。如图所示，电压互感 器的一次线圈匝数N1很多，并接于被测高压电网上，二次线圈匝数N2较少，二 次负荷比较恒定，接于高阻抗的测量仪表和继电器电压线圈，正常运行时，电压 互感器接近于空载状态。
U1
匝数多
N1
匝数少
N2
U2
U1 N1 U2 N2
带抽头的二次独立绕组的 不同变比和不同准确度等 级，可以分别应用于电能 计量、指示仪表、变送器、 继电保护等，以满足各自 不同的使用要求。
互感器是按比例变换电压或电流的设备。互感器的功能是将高电压或大电流 按比例变换成标准低电压（100V）或标准小电流（5A或10A，均指额定值）， 以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。互感器还可 用来隔开高电压系统，以保证人身和设备的安全。按比例变换电压或电流的设 备。
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
（3）一次绕组可调，二次多绕组电流互感器结构及工作原理
特点是变比量程多，而且 可以变更，多见于高压电 流互感器。其一次绕组分 为两段，分别穿过互感器 的铁心，二次绕组分为两 个带抽头的、不同准确度 等级的独立绕组。
KU1
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
附加：CVT结构及主要参数
C1—高压电容 C2—中压电容 T—中间变压器 L—补偿电抗器 D—阻尼器 F—保护装置 1a、1n—主二次1号绕组 2a、2n—主二次2号绕组 da、dn—剩余电压绕组 (100V)
互感器的分类及工作原理
互感器的分类及工作原理
引言：
互感器是电力系统中广泛使用的一种电气装置，它们用于测量和监测电流、电压和功率等参数。
互感器的分类及工作原理是了解和理解互感器的基础，下面将详细介绍互感器的分类以及它们的工作原理。
一、互感器的分类
1. 按工作频率分类：
互感器根据其所涉及的工作频率可分为低频互感器和中高频互感器两种类型。
一般情况下，低频互感器用于交流电力系统，而中高频互感器则主要应用于通信和控制领域。
2. 按用途分类：
根据用途的不同，互感器可分为电流互感器和电压互感器两大类。
电流互感器主要用于测量电流大小，而电压互感器则用于测量系统的电压状况。
3. 按相对位置分类：
根据互感器与被测电路的相对位置，可以将互感器分为内装式互感器和外装式互感器两种类型。
内装式互感器安装在被测电路的内部，而外装式互感器则安装在被测电路的外部。
4. 按工作原理分类：
互感器还可以根据其工作原理的不同进行分类，包括变比互感器、饱和互感器和相位移互感器等。
变比互感器通过改变线圈的匝数来实现电流变比的测量，饱和互感器则依靠磁通的饱和现象来实现电流测量，而相位移互感器则通过改变线圈之间的相位差来测量电流和电压之间的相对相位差。
二、互感器的工作原理
互感器的工作原理基于电磁感应现象，根据法拉第定律，通过变化的磁场可以感应出电压。
互感器的工作原理可以简单概括为以下几个步骤：
1. 通过传导装置或者线圈传导被测电路中的电流，产生磁场；
2. 产生的磁场穿过互感器的铁芯，感应出一个次级线圈中的电压；。

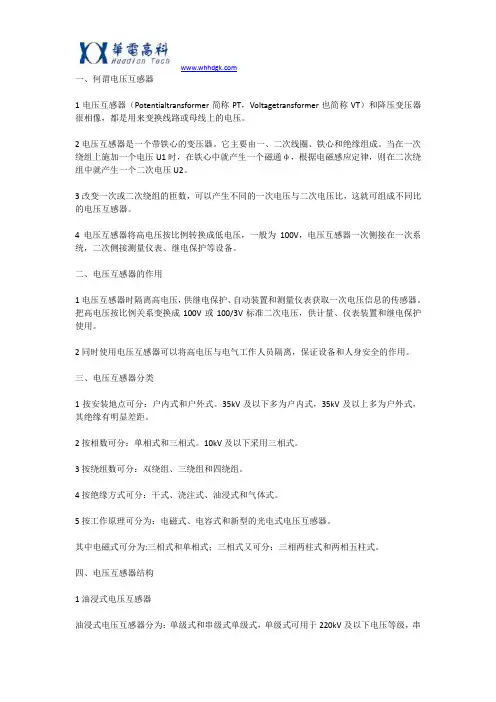

电压互感器知识全解
一、何谓电压互感器1电压互感器（Potentialtransformer简称PT，Voltagetransformer也简称VT）和降压变压器很相像，都是用来变换线路或母线上的电压。
2电压互感器是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。
3改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
4电压互感器将高电压按比例转换成低电压，一般为100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等设备。
二、电压互感器的作用1电压互感器时隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。
把高电压按比例关系变换成100V或100/3V标准二次电压，供计量、仪表装置和继电保护使用。
2同时使用电压互感器可以将高电压与电气工作人员隔离，保证设备和人身安全的作用。
三、电压互感器分类1按安装地点可分：户内式和户外式。
35kV及以下多为户内式，35kV及以上多为户外式，其绝缘有明显差距。
2按相数可分：单相式和三相式。
10kV及以下采用三相式。
3按绕组数可分：双绕组、三绕组和四绕组。
4按绝缘方式可分：干式、浇注式、油浸式和气体式。
5按工作原理可分为：电磁式、电容式和新型的光电式电压互感器。
其中电磁式可分为:三相式和单相式；三相式又可分：三相两柱式和两相五柱式。
四、电压互感器结构1油浸式电压互感器油浸式电压互感器分为：单级式和串级式单级式，单级式可用于220kV及以下电压等级，串级式可用于66kV及以上电压的所有电压等级。
单级式其一二次绕组绕在共同的铁芯上，绝缘不分级，靠磁耦合实现能量转换。
串级式由多个匝数相同的一次绕组装在数量为绕组数一半的相同的铁芯上，自上而下排列，接于高压与地之间。
2SF6气体绝缘电压互感器SF6气体绝缘电压互感器由外壳、绝缘套管、铁芯、一、二次绕组以及安装附件组成。

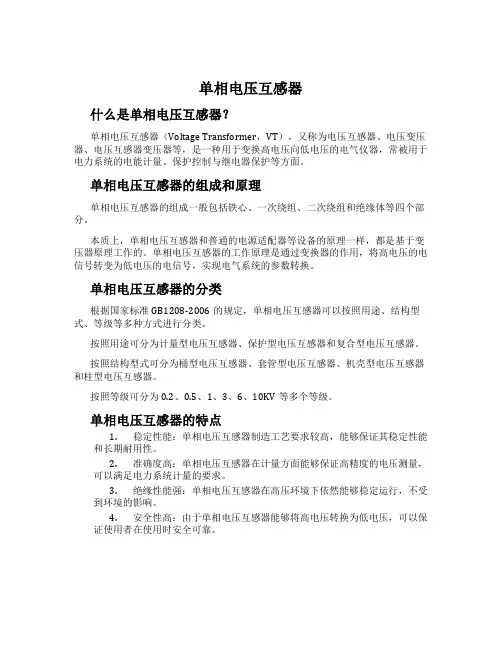

单相电压互感器
单相电压互感器什么是单相电压互感器？单相电压互感器（Voltage Transformer，VT），又称为电压互感器、电压变压器、电压互感器变压器等，是一种用于变换高电压向低电压的电气仪器，常被用于电力系统的电能计量、保护控制与继电器保护等方面。
单相电压互感器的组成和原理单相电压互感器的组成一般包括铁心、一次绕组、二次绕组和绝缘体等四个部分。
本质上，单相电压互感器和普通的电源适配器等设备的原理一样，都是基于变压器原理工作的。
单相电压互感器的工作原理是通过变换器的作用，将高电压的电信号转变为低电压的电信号，实现电气系统的参数转换。
单相电压互感器的分类根据国家标准GB1208-2006的规定，单相电压互感器可以按照用途、结构型式、等级等多种方式进行分类。
按照用途可分为计量型电压互感器、保护型电压互感器和复合型电压互感器。
按照结构型式可分为桶型电压互感器、套管型电压互感器、机壳型电压互感器和柱型电压互感器。
按照等级可分为0.2、0.5、1、3、6、10KV等多个等级。
单相电压互感器的特点1.稳定性能：单相电压互感器制造工艺要求较高，能够保证其稳定性能和长期耐用性。
2.准确度高：单相电压互感器在计量方面能够保证高精度的电压测量，可以满足电力系统计量的要求。
3.绝缘性能强：单相电压互感器在高压环境下依然能够稳定运行，不受到环境的影响。
4.安全性高：由于单相电压互感器能够将高电压转换为低电压，可以保证使用者在使用时安全可靠。
应用领域单相电压互感器在电力系统中有着广泛的应用，常被用于电力系统的电能计量、保护控制、继电器保护等方面。
同时，在其他领域中，单相电压互感器也被广泛使用，例如电力质量检测、电压监测等方面。
结语单相电压互感器是一个在电力系统和其他领域中广泛使用的电气设备。
通过对单相电压互感器的组成、原理、分类、特点和应用领域进行了简单的介绍，可以让读者对这一设备具有更加深刻的认识。

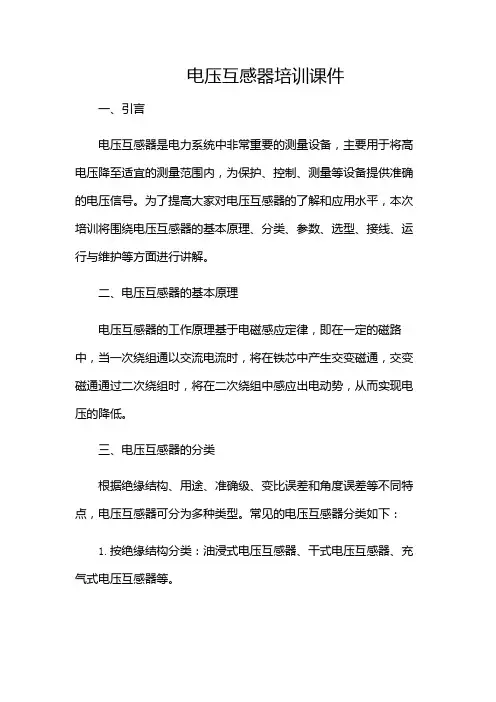

电压互感器培训课件(带目录)
电压互感器培训课件一、引言电压互感器是电力系统中非常重要的测量设备，主要用于将高电压降至适宜的测量范围内，为保护、控制、测量等设备提供准确的电压信号。
为了提高大家对电压互感器的了解和应用水平，本次培训将围绕电压互感器的基本原理、分类、参数、选型、接线、运行与维护等方面进行讲解。
二、电压互感器的基本原理电压互感器的工作原理基于电磁感应定律，即在一定的磁路中，当一次绕组通以交流电流时，将在铁芯中产生交变磁通，交变磁通通过二次绕组时，将在二次绕组中感应出电动势，从而实现电压的降低。
三、电压互感器的分类根据绝缘结构、用途、准确级、变比误差和角度误差等不同特点，电压互感器可分为多种类型。
常见的电压互感器分类如下：1.按绝缘结构分类：油浸式电压互感器、干式电压互感器、充气式电压互感器等。
2.按用途分类：测量用电压互感器、保护用电压互感器、计量用电压互感器等。
3.按准确级分类：0.2级、0.5级、1级、3级等。
4.按变比误差和角度误差分类：普通电压互感器、精密电压互感器等。
四、电压互感器的参数电压互感器的参数主要包括额定一次电压、额定二次电压、准确级、变比误差、角度误差、容量、绝缘水平等。
这些参数是选择电压互感器时需要考虑的重要因素，应结合实际工程需求进行合理选择。
五、电压互感器的选型1.电压等级：根据实际工程需求，选择合适的电压等级。
2.准确级：根据测量、保护、计量等不同用途，选择合适的准确级。
3.变比误差和角度误差：根据系统对测量精度的要求，选择合适的电压互感器。
4.容量：根据二次侧负载的大小，选择合适的电压互感器容量。
5.绝缘水平：根据系统绝缘水平要求，选择合适的电压互感器。
6.结构类型：根据安装环境、维护要求等因素，选择合适的电压互感器结构类型。
六、电压互感器的接线电压互感器的接线方式主要有Y/Δ接法和Y/Y接法。
在实际工程中，应根据系统电压、负载性质、测量精度等因素选择合适的接线方式。
七、电压互感器的运行与维护1.运行：电压互感器在正常运行时，应定期检查二次侧负载、绝缘状态、接地点等，确保电压互感器的正常运行。

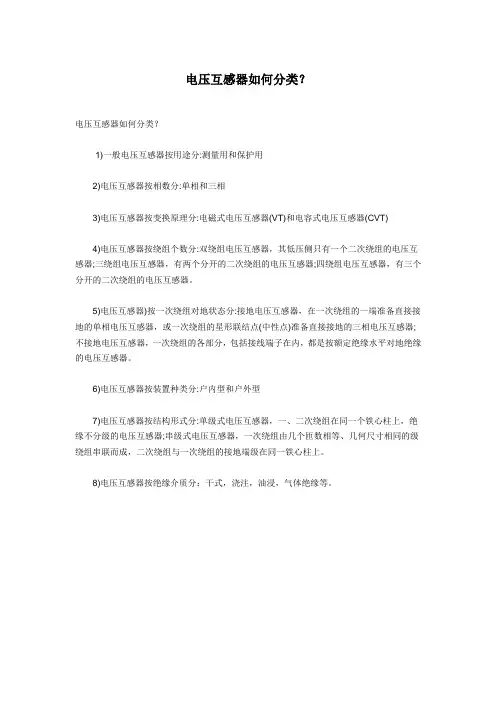

电压互感器如何分类？
电压互感器如何分类？
电压互感器如何分类？
1)一般电压互感器按用途分:测量用和保护用
2)电压互感器按相数分:单相和三相
3)电压互感器按变换原理分:电磁式电压互感器(VT)和电容式电压互感器(CVT)
4)电压互感器按绕组个数分:双绕组电压互感器，其低压侧只有一个二次绕组的电压互感器;三绕组电压互感器，有两个分开的二次绕组的电压互感器;四绕组电压互感器，有三个分开的二次绕组的电压互感器。
5)电压互感器)按一次绕组对地状态分:接地电压互感器，在一次绕组的一端准备直接接地的单相电压互感器，或一次绕组的星形联结点(中性点)准备直接接地的三相电压互感器;不接地电压互感器，一次绕组的各部分，包括接线端子在内，都是按额定绝缘水平对地绝缘的电压互感器。
6)电压互感器按装置种类分:户内型和户外型
7)电压互感器按结构形式分:单级式电压互感器，一、二次绕组在同一个铁心柱上，绝缘不分级的电压互感器;串级式电压互感器，一次绕组由几个匝数相等、几何尺寸相同的级绕组串联而成，二次绕组与一次绕组的接地端级在同一铁心柱上。
8)电压互感器按绝缘介质分：干式，浇注，油浸，气体绝缘等。
电压互感器介绍
-5-
4.电压互感器的准确等级与额定容量
①电压互感器的准确级
电压互感器的准确级以电压误差 fu来定义的。
在规定的一次电压和二次负荷变化范围内，二次负荷功率因数为额定值时，最大 电压误差百分数。
用途
准确级
0.2 0.5 1 3 3P 6P
误差限值 电压误差 相位差 (′) （%） ± 0.2 ± 0.5 ± 1.0 ± 3.0 ± 3.0 ± 6.0 ±10 ±20 ±40 不规定 ±120 ±240
JSJW-10型油浸式三相五柱式TV
三相五柱式 三个芯柱+两个边柱 一次三相绕组分别绕于三个芯柱上，为YN
接线
二次有两组三相绕组 主二次绕组：同样为yn接线 辅助二次绕组：开口三角形接线，用于测
量小电流接地系统零序电压
两个边柱为零序磁通提供磁路，避免了普
通电压互感器因零序磁阻太大导致电流过 大而发热损坏。
二次绕组额定容量(VA) 0.5级 120 1级 200 3级 400
最大容量(VA) 960
通常所说的额定容量是指对应于最高准确级的容量
-7-
5.电压互感器的分类和结构
(1) 根据相数的不同，分为单相式和三相式。 单项式可制成任意电压等级 三相式一般只有20kV以下电压等级。 (2) 根据安装地点的不同，分为户内式和户外式。 35kV及以下多制成户内式 (3) 根据绕组的不同，分为双绕组式和三绕组式。 三绕组电压互感器有两个二次绕组 一个是基本二次绕组，用于测量仪表和继电器； 另一个为辅助二次绕组（开口三角绕组、剩余电压绕组），用来反映单相接地故 障（零序电压） (4) 按绝缘分为干式、浇注式、油浸式和气体绝缘式。
5.电压互感器的分类和结构
常用电压互感器介绍(共9张PPT)
浸式互感器。 按安装地点：屋内式、屋外式。
单相式：任何电压等级；
三相式：20kV及以下。
S广F泛6气应体用绝于缘33式~25电0 k压kV互户V感内及器配电以装置下。 ：普通油浸式电压
按绕组数：双绕组、三绕组。
❖按绕组数：双绕组、三绕组。
双绕组：35kV及以下；三绕组：任何电压等级。
电压互感器的分类
❖按绝缘：干式、浇注式、油浸式、SF6气体绝 缘式
干式：用绝缘胶浸渍，多用于屋内低压；
浇注式：用于3～35kV的屋内式； 油浸式：多用于110kV及以上的屋外式; SF6气体绝缘式：110kV及以上。
互感器。 三相式：20kV及以下。
JDJ-10型
110kV及以上：串激式电压互感
器。
JSJ-10型
JDCF-110型
电压互感器的结构
❖SF6气体绝缘式电压互感
维护简单，具有更高的可靠性，而且更易适合更高的电压等级。 三相式：20kV及以下。 SF6气体绝缘式电压互感器 SF6气体绝缘式电压互感器
1按0绝~3缘5 ：kV干：式电、压浇电注流式组6、合油型浸油式浸、式S互F感6气器体。绝缘式
例如JSJW-10表示为10kV的三相三绕组五芯柱油浸式电压互感器。 屋内式：35kV及以下；
维护简单，具有更高的可靠性，而且
更易适合更高的电压等级。
JDQXF-110
电压互感器的结构
❖电容式电压互感器
器 双绕组：35kV及以下；
电压互感器的运行与维护 双绕组：35kV及以下； 按相数：单相式、三相式。 按绕组数：双绕组、三绕组。 与电磁式相比，具有结构简单、体积小、重量轻、占地少、成本低的优点，电压愈高效果愈显著。
电压互感器基本分类及其工作特点
电压互感器基本分类及其工作特点电压互感器是一个用来检测或测量交流电压的设备。
它主要用于电网的监测和保护，以及测量、控制和通信系统等方面。
电压互感器根据其结构和性能的不同，可以分为多种基本分类。
本文将介绍电压互感器的基本分类及其工作特点。
电压互感器的基本分类根据其结构和性能的不同，电压互感器可以分为以下几种基本分类：1. 干式电压互感器干式电压互感器是一种使用绝缘材料环境的电压互感器。
它具有结构简单、维护方便、体积小等优点，因此广泛应用于电力系统中。
干式电压互感器还分为电容式电压互感器和绕组式电压互感器两种形式。
1.1 电容式电压互感器电容式电压互感器的结构主要包括电极电容和电介质垫片两部分。
在工作时，电介质垫片的两端分别连接电极，形成电容。
当在电容两端加上电压时，电容就会受到电场的作用，其上产生的电荷和电容量就会发生变化。
由此，可以测量出所需的电压值。
1.2 绕组式电压互感器绕组式电压互感器主要由高压绕组、低压绕组和磁铁芯组成。
高压绕组在接收高压信号时，通过磁场的作用转化成相应的低压信号，然后低压绕组中的信号就可以进行测量和控制。
2. 油浸式电压互感器油浸式电压互感器主要由磁铁芯、高压绕组、低压绕组、绝缘油和绝缘材料等部件组成。
其主要特点是精度高、稳定性好、可靠性强。
油浸式电压互感器广泛应用于电力系统的高压测量和保护等领域。
3. 气体绝缘电压互感器气体绝缘电压互感器主要通过高压绕组感应出来的电压信号，在低压绕组中输出对应的电压信号。
其主要特点是直流阻抗高、感应着磁场时的电阻值很小。
气体绝缘电压互感器可以直接安装在高压线上，具有防护措施的作用，可广泛应用于高压线路中。
4. 复合材料电压互感器复合材料电压互感器主要是使用复合材料做为绝缘材料的电压互感器。
其主要特点是绝缘性好、抗拉强度高、耐腐蚀、使用寿命长等。
电压互感器的工作特点电压互感器主要用于测量线路或设备上的电压信号，其工作特点和应用领域也各自不同。
电子式互感器与常规互感器对比
第一章电子式互感器与常规互感器对比一、常规互感器分类1.1电压互感器电压互感器按原理分为电磁感应式和电容分压式两类。
电磁感应式多用于220kV及以下各种电压等级。
电容分压式一般用于110kV 以上的电力系统。
电压互感器按用途又分为测量用和保护用两类，对前者的主要技术要求是保证必要的准确度；对后者可能有某些特殊要求，如要求有第三个绕组，铁芯中有零序磁通等。
1.1.1 电磁感应式电压互感器电磁感应式电压互感器的等值电路与变压器的等值电路相同。
1.1.2 电容分压式电压互感器在电容分压器的基础上制成。
电容C1和C2串联，U1为原边电压, U2为C2上的电压。
空载时,电容C2上的电压为由于C1和C2均为常数，因此正比于原边电压。
但实际上，当负载并联于电容C2两端时,将大大减小,以致误差增大而无法作电压互感器使用。
为了克服这个缺点，在电容C2两端并联一带电抗的电磁式电压互感器YH，组成电容分压式电压互感器。
电抗可补偿电容器的内阻抗。
YH有两个副绕组，第一副绕组可接补偿电容Ck供测量仪表使用；第二副绕组可接阻尼电阻Rd，用以防止谐振引起的过电压。
电容式电压互感器多与电力系统载波通信的耦合电容器合用，以简化系统，降低造价。
此时，它还需满足通信运行上的要求。
1.2电流互感器电磁型电流互感器利用变压器原、副边电流成比例的特点制成。
其工作原理、等值电路也与一般变压器相同，只是其原边绕组串联在被测电路中，且匝数很少；副边绕组接电流表、继电器电流线圈等低阻抗负载，近似短路。
原边电流(即被测电流)和副边电流取决于被测线路的负载，而与电流互感器的副边负载无关。
由于副边接近于短路，所以原、副边电压U1和都很小,励磁电流I0也很小。
电流互感器运行时，副边不允许开路。
因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。
因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。
互感器的分类及工作原理
互感器的分类及工作原理引言互感器是一种用来测量电流或电压的装置，经常被用于电能的测量和保护设备中。
本文将介绍互感器的分类及工作原理。
一、互感器的分类根据互感器的用途和结构，可以将其分为以下几类：1. 电流互感器（Current Transformer，CT）电流互感器主要用于测量和保护交流电路中的电流。
它通过在互感器内部的一对绕组上感应电流，并将其输出为与输入电流成比例的较小数值。
电流互感器的绕组通常由导线制成，以保证高精度和稳定性。
根据用途和安装位置的不同，电流互感器可以分为室内型和室外型。
2. 电压互感器（Voltage Transformer，VT）电压互感器主要用于测量和保护交流电路中的电压。
它通过在互感器内部的一对绕组上感应电压，并将其输出为与输入电压成比例的较小数值。
与电流互感器类似，电压互感器的绕组也通常由导线制成，以保持高精度和可靠性。
3. 电能互感器（Energy Transformer）电能互感器是一种特殊类型的互感器，用于测量和计量电能。
它不仅能够测量电流和电压，还能计算电能的消耗。
这种互感器在电力系统中被广泛应用，用于计量电力、计费和监控电网的稳定性。
4. 电抗器（Reactance Transformer）电抗器是一种用于控制电流和电压的装置，可用于提供电源补偿和电力调节。
它通过改变输入和输出电压之间的相位差来控制电路的功率因数。
二、互感器的工作原理互感器基于法拉第定律（Faraday's Law of Electromagnetic Induction）工作，即当一个导体中的磁通量发生改变时，会在导体中产生感应电动势。
互感器内部的主要元件是一对绕组，分别称为一次绕组和二次绕组。
一次绕组连接到待测电流或电压的电路，而二次绕组连接到测量设备或保护装置。
对于电流互感器，当待测电流流过一次绕组时，产生的磁场会感应二次绕组上的感应电动势。
根据理想互感器的原理，输入和输出电流成比例，并且二次绕组的电阻和电感较小，从而保证高精度的测量。
电压互感器的分类
电压互感器的分类（1）按安装地点可分为户内式和户外式。
35kV及以下多制成户内式；35kV以上则制成户外式。
（2）按相数可分为单相和三相式，35kV及以上不能制成三相式。
（3）按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。
（4）按绝缘方式可分为干式、浇注式、油浸式和充气式，干式浸绝缘胶电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户内式装置；浇注式电压互感器结构紧凑、维护方便，适用于3kV～35kV户内式配电装置；油浸式电压互感器绝缘性能较好，可用于10kV以上的户外式配电装置；充气式电压互感器用于SF6全封闭电器中。
（5）此外，还有电容式电压互感器，电容式电压互感器实际上是一个单相电容分压管，由若干个相同的电容器串联组成，接在高压相线与地面之间，它广泛用于110kV～330kV的中性点直接接地的电网中。
电压互感器工作原理其工作原理与变压器相同，基本结构也是铁心和原、副绕组。
特点是容量很小且比较恒定，正常运行时接近于空载状态。
电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。
为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。
测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。
实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。
供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。
三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。
正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。
一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。
电流互感器和电压互感器如何分类？
1.4 电流互感器
是一种专门用作变换电流的设备，将大电流变成小电流，并起隔离高电压的作用。
1.4.1 电流互感器的分类
电流互感器按其绝缘结构可分为干式、油浸式和气体绝缘三大类。
干式多用于0.5～110kV级电流互感器。
目前220kV及以上的电流互感器
基本上均采用气体绝缘型。
油浸式电流互感器则很少使用。
1.5 电压互感器
是一种将一次线路的高电压按比例变换为安全的标准电压，供仪表、保护和控制装置使用的设备。
1.5.1 电压互感器的分类
按其工作原理不同可以分为电磁式电压互感器和电容式电压互感器。
按其绝缘结构可分为干式、油浸式和气体绝缘三大类。
通常，220kV、110kV母线电压互感
器采用六氟化硫气体绝缘呈容性的电磁式电压互感器，线路电压互感器则采用电容式电压互感器。
35kV电压互感器一般选用干式呈容性的电磁式电压互感器。
500kV电压互感器均选用电容式电压互感器。
油浸式电压互感器目前已很少使用。
电压互感器的分类及其运用
电压互感器的分类及其运用1、概述电压互感器实习上是一个带铁心的变压器。
它首要由一、二次线圈、铁心和绝缘构成。
当在一次绕组上施加一个电压U1时，在铁心中就发作一个磁通phi;，依据电磁感应规矩，则在二次绕组中就发作一个二次电压U2。
改动一次或二次绕组的匝数，能够发作纷歧样的一次电压与二次电压比，这就可构成纷歧样比的电压互感器。
电压互感器将高电压按份额改换成低电压，即十0V，电压互感器一次侧接在一次体系，二次侧接丈量外表、继电保护等;首要是电磁式的(电容式电压互感器运用广泛)，还有非电磁式的，如电子式、光电式。
2、电压互感器的分类：2.1按设备地址可分为户内式和野外式。
35kV及以下多制成户内式;35kV以上则制成野外式。
2.2按相数可分为单相和三相式，35kV及以上不能制成三相式。
2.3按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和根柢二次侧外，还有一组辅佐二次侧，供接地保护用。
2.4按绝缘办法可分为干式、浇注式、油浸式和充气式，干式浸绝缘胶电压互感器构造简略、无着火和爆破风险，但绝缘强度较低，只适用于6kV以下的户内式设备;浇注式电压互感器构造紧凑、保护便当，适用于3kV～35kV户内式配电设备;油浸式电压互感器绝缘功用较好，可用于十kV以上的野外式配电设备;充气式电压互感器用于SF6全关闭电器中。
2.5此外，还有电容式电压互感器，电容式电压互感器实习上是一个单相电容分压管，由若干个一样的电容器串联构成，接在高压相线与地上之间，它广泛用于1十kV～330kV的中性点直接接地的电网中。
3、电压互感器的运用：3.1给重合闸供应必要信号，一条线路两头重合闸的办法要么是检无压，要么是检同期，线路PT能够为重合闸供应电压信号。
3.2如今有些线路PT时用的电容式电压互感器，能够为载波通讯供应信号通道。
3.3如今对一些格外的供电用户线路供应计量电压。
七种电压互感器分类方式
器完全相似，我国多在及以下电压等级采用。 电容式电压互感器。由电容分压器、补偿电抗器、中间变压器、阻尼器及 载波装置防护间隙等组成，用在中性点接地系统里作电压测量、功率测量、 继电防护及载波通讯用。 光电式电压互感器。通过光电变换原理以实现电压变换，目前还在研制 中。 按使用条件分 户内型电压互感器。安装在室内配电装置中，一般用在及以下电压等级。 户外型电压互感器。安装在户外配电装置中，多用在及以上电压等级。 按一次绕组对地运行状态分 一次绕组接地的电压互感器。单相电压互感器一次绕组的末端或三相电压
油浸式电压互感器。由绝缘纸和绝缘油作为绝缘，是我国最常见的结构型 式，常用于及以下电压等级。 气体绝缘电压互感器。由气体作主绝缘，多用在较高电压等级。 通常专供测量用的低电压互感器是干式，高压或超高压密封式气体绝缘 （如六氟化硫）互感器也是干式。浇注式适用于 35kV 及以下的电压互感 器，35kV 以上的产品均为油浸式。 按相数分 绝大多数产品是单相的，因为电压互感器容量小，器身体积不大，三相高 压套管间的内外绝缘要求难以满足，所以只有 3-15kV 的产品有时采用三相结 构。 按电压变换原理分 电磁式电压互感器。根据电磁感应原理变换电压，原理与基本结构和变压
七种电压பைடு நூலகம்感器分类方式
按用途分 测量用电压互感器（或电压互感器的测量绕组。在正常电压范围内，向测 量、计量装置提供电网电压信息。 保护用电压互感器（或电压互感器的保护绕组。在电网故障状态下，向继 电保护等装置提供电网故障电压信息。 按绝缘介质分 干式电压互感器。由普通绝缘材料浸渍绝缘漆作为绝缘，多用在及以下低 电压等级。 浇注绝缘电压互感器。由环氧树脂或其他树脂混合材料浇注成型，多用在 及以下电压等级。
互感器一次绕组的中性点直接接地。 一次绕组不接地的电压互感器。单相电压互感器一次绕组两端子对地都是 绝缘的；三相电压互感器一次绕组的各部分，包括接线端子对地都是绝缘 的，而且绝缘水平与额定绝缘水平一致。 按磁路结构分 单级式电压互感器。一次绕组和二次绕组（根据需要可设多个二次绕组同 绕在一个铁芯上，铁芯为地电位。我国在及以下电压等级均用单级式。 串级式电压互感器。一次绕组分成几个匝数相同的单元串接在相与地之 间，每一单元有各自独立的铁芯，具有多个铁芯，且铁芯带有高电压，二次 绕组（根据需要可设多个二次绕组处在最末一个与地连接的单元。我国目前 在电压等级常用此种结构型式。 组合式互感器 由电压互感器和电流互感器组合并形成一体的互感器称为 组合式互感器，也有把与组合电器配套生产的互感器称为组合式互感器。
电压互感器知识大解
电压互感器知识一、何谓电压互感器1、电压互感器（Potentialtransformer简称PT，Voltagetransformer也简称VT）和降压变压器很相像，都是用来变换线路或母线上的电压。
2、电压互感器是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。
3、改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
4、电压互感器将高电压按比例转换成低电压，一般为100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等设备。
二、电压互感器的作用1、电压互感器时隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。
把高电压按比例关系变换成100V或100/3V标准二次电压，供计量、仪表装置和继电保护使用。
2、同时使用电压互感器可以将高电压与电气工作人员隔离，保证设备和人身安全的作用。
三、电压互感器分类1、按安装地点可分：户内式和户外式。
35kV及以下多为户内式，35kV及以上多为户外式，其绝缘有明显差距。
2、按相数可分：单相式和三相式。
10kV及以下采用三相式。
3、按绕组数可分：双绕组、三绕组和四绕组。
4、按绝缘方式可分：干式、浇注式、油浸式和气体式。
5、按工作原理可分为：电磁式、电容式和新型的光电式电压互感器。
其中电磁式可分为:三相式和单相式；三相式又可分：三相两柱式和两相五柱式。
四、电压互感器结构1、油浸式电压互感器油浸式电压互感器分为：单级式和串级式单级式，单级式可用于220kV及以下电压等级，串级式可用于66kV及以上电压的所有电压等级。
单级式其一二次绕组绕在共同的铁芯上，绝缘不分级，靠磁耦合实现能量转换。
串级式由多个匝数相同的一次绕组装在数量为绕组数一半的相同的铁芯上，自上而下排列，接于高压与地之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按用途分
测量用电压互感器或电压互感器的测量绕组：在正常电压范围内，向测量、计量装置提供电网电压信息；
保护用电压互感器或电压互感器的保护绕组：在电网故障状态下，向继电保护等装置提供电网故障电压信息。
按绝缘介质分
干式电压互感器：由普通绝缘材料浸渍绝缘漆作为绝缘，多用在及以下低电压等级；
浇注绝缘电压互感器：由环氧树脂或其他树脂混合材料浇注成型，多用在及以下电压等级；
油浸式电压互感器：由绝缘纸和绝缘油作为绝缘，是我国最常见的结构型式，常用于及以下电压等级；
气体绝缘电压互感器：由气体作主绝缘，多用在较高电压等级。
通常专供测量用的低电压互感器是干式，高压或超高压密封式气体绝缘（如六氟化硫）互感器也是干式。
浇注式适用于35kV及以下的电压互感器，35kV以上的产品均为油浸式。
按相数分
绝大多数产品是单相的，因为电压互感器容量小，器身体积不大，三相高压套管间的内外绝缘要求难以满足，所以只有3-15kV的产品有时采用三相结构。
按电压变换原理分
电磁式电压互感器：根据电磁感应原理变换电压，原理与基本结构和变压器完全相似，我国多在及以下电压等级采用；
电容式电压互感器：由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成，用在中性点接地系统里作电压测量、功率测量、继电防护及载波通讯用；
光电式电压互感器：通过光电变换原理以实现电压变换，还在研制中。
按使用条件分
户内型电压互感器：安装在室内配电装置中，一般用在及以下电压等级；
户外型电压互感器：安装在户外配电装置中，多用在及以上电压等级。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关互感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
