电压互感器的主要分类

合集下载

电压互感器结构及原理基础知识讲解

电压互感器结构及原理基础知识讲解
1.工作原理
电磁式电压互感器的主要结构和工作原理类似于变压器。如图所示,电压互感 器的一次线圈匝数N1很多,并接于被测高压电网上,二次线圈匝数N2较少,二 次负荷比较恒定,接于高阻抗的测量仪表和继电器电压线圈,正常运行时,电压 互感器接近于空载状态。
U1
匝数多
N1
匝数少
N2
U2
U1 N1 U2 N2
带抽头的二次独立绕组的 不同变比和不同准确度等 级,可以分别应用于电能 计量、指示仪表、变送器、 继电保护等,以满足各自 不同的使用要求。
互感器是按比例变换电压或电流的设备。互感器的功能是将高电压或大电流 按比例变换成标准低电压(100V)或标准小电流(5A或10A,均指额定值), 以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。互感器还可 用来隔开高电压系统,以保证人身和设备的安全。按比例变换电压或电流的设 备。
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
(3)一次绕组可调,二次多绕组电流互感器结构及工作原理
特点是变比量程多,而且 可以变更,多见于高压电 流互感器。其一次绕组分 为两段,分别穿过互感器 的铁心,二次绕组分为两 个带抽头的、不同准确度 等级的独立绕组。
KU1
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
附加:CVT结构及主要参数
C1—高压电容 C2—中压电容 T—中间变压器 L—补偿电抗器 D—阻尼器 F—保护装置 1a、1n—主二次1号绕组 2a、2n—主二次2号绕组 da、dn—剩余电压绕组 (100V)

电压互感器知识全解

电压互感器知识全解

一、何谓电压互感器1电压互感器(Potentialtransformer简称PT,Voltagetransformer也简称VT)和降压变压器很相像,都是用来变换线路或母线上的电压。

2电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。

3改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。

4电压互感器将高电压按比例转换成低电压,一般为100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等设备。

二、电压互感器的作用1电压互感器时隔离高电压,供继电保护、自动装置和测量仪表获取一次电压信息的传感器。

把高电压按比例关系变换成100V或100/3V标准二次电压,供计量、仪表装置和继电保护使用。

2同时使用电压互感器可以将高电压与电气工作人员隔离,保证设备和人身安全的作用。

三、电压互感器分类1按安装地点可分:户内式和户外式。

35kV及以下多为户内式,35kV及以上多为户外式,其绝缘有明显差距。

2按相数可分:单相式和三相式。

10kV及以下采用三相式。

3按绕组数可分:双绕组、三绕组和四绕组。

4按绝缘方式可分:干式、浇注式、油浸式和气体式。

5按工作原理可分为:电磁式、电容式和新型的光电式电压互感器。

其中电磁式可分为:三相式和单相式;三相式又可分:三相两柱式和两相五柱式。

四、电压互感器结构1油浸式电压互感器油浸式电压互感器分为:单级式和串级式单级式,单级式可用于220kV及以下电压等级,串级式可用于66kV及以上电压的所有电压等级。

单级式其一二次绕组绕在共同的铁芯上,绝缘不分级,靠磁耦合实现能量转换。

串级式由多个匝数相同的一次绕组装在数量为绕组数一半的相同的铁芯上,自上而下排列,接于高压与地之间。

2SF6气体绝缘电压互感器SF6气体绝缘电压互感器由外壳、绝缘套管、铁芯、一、二次绕组以及安装附件组成。

2024年电压互感器培训课件

2024年电压互感器培训课件

电压互感器培训课件一、引言电压互感器是电力系统中非常重要的测量设备,主要用于将高电压降至适宜的测量范围内,为保护、控制、测量等设备提供准确的电压信号。

为了提高大家对电压互感器的了解和应用水平,本次培训将围绕电压互感器的基本原理、分类、参数、选型、接线、运行与维护等方面进行讲解。

二、电压互感器的基本原理电压互感器的工作原理基于电磁感应定律,即在一定的磁路中,当一次绕组通以交流电流时,将在铁芯中产生交变磁通,交变磁通通过二次绕组时,将在二次绕组中感应出电动势,从而实现电压的降低。

三、电压互感器的分类根据绝缘结构、用途、准确级、变比误差和角度误差等不同特点,电压互感器可分为多种类型。

常见的电压互感器分类如下:1.按绝缘结构分类:油浸式电压互感器、干式电压互感器、充气式电压互感器等。

2.按用途分类:测量用电压互感器、保护用电压互感器、计量用电压互感器等。

3.按准确级分类:0.2级、0.5级、1级、3级等。

4.按变比误差和角度误差分类:普通电压互感器、精密电压互感器等。

四、电压互感器的参数电压互感器的参数主要包括额定一次电压、额定二次电压、准确级、变比误差、角度误差、容量、绝缘水平等。

这些参数是选择电压互感器时需要考虑的重要因素,应结合实际工程需求进行合理选择。

五、电压互感器的选型1.电压等级:根据实际工程需求,选择合适的电压等级。

2.准确级:根据测量、保护、计量等不同用途,选择合适的准确级。

3.变比误差和角度误差:根据系统对测量精度的要求,选择合适的电压互感器。

4.容量:根据二次侧负载的大小,选择合适的电压互感器容量。

5.绝缘水平:根据系统绝缘水平要求,选择合适的电压互感器。

6.结构类型:根据安装环境、维护要求等因素,选择合适的电压互感器结构类型。

六、电压互感器的接线电压互感器的接线方式主要有Y/Δ接法和Y/Y接法。

在实际工程中,应根据系统电压、负载性质、测量精度等因素选择合适的接线方式。

七、电压互感器的运行与维护1.运行:电压互感器在正常运行时,应定期检查二次侧负载、绝缘状态、接地点等,确保电压互感器的正常运行。

单相电压互感器

单相电压互感器

单相电压互感器什么是单相电压互感器?单相电压互感器(Voltage Transformer,VT),又称为电压互感器、电压变压器、电压互感器变压器等,是一种用于变换高电压向低电压的电气仪器,常被用于电力系统的电能计量、保护控制与继电器保护等方面。

单相电压互感器的组成和原理单相电压互感器的组成一般包括铁心、一次绕组、二次绕组和绝缘体等四个部分。

本质上,单相电压互感器和普通的电源适配器等设备的原理一样,都是基于变压器原理工作的。

单相电压互感器的工作原理是通过变换器的作用,将高电压的电信号转变为低电压的电信号,实现电气系统的参数转换。

单相电压互感器的分类根据国家标准GB1208-2006的规定,单相电压互感器可以按照用途、结构型式、等级等多种方式进行分类。

按照用途可分为计量型电压互感器、保护型电压互感器和复合型电压互感器。

按照结构型式可分为桶型电压互感器、套管型电压互感器、机壳型电压互感器和柱型电压互感器。

按照等级可分为0.2、0.5、1、3、6、10KV等多个等级。

单相电压互感器的特点1.稳定性能:单相电压互感器制造工艺要求较高,能够保证其稳定性能和长期耐用性。

2.准确度高:单相电压互感器在计量方面能够保证高精度的电压测量,可以满足电力系统计量的要求。

3.绝缘性能强:单相电压互感器在高压环境下依然能够稳定运行,不受到环境的影响。

4.安全性高:由于单相电压互感器能够将高电压转换为低电压,可以保证使用者在使用时安全可靠。

应用领域单相电压互感器在电力系统中有着广泛的应用,常被用于电力系统的电能计量、保护控制、继电器保护等方面。

同时,在其他领域中,单相电压互感器也被广泛使用,例如电力质量检测、电压监测等方面。

结语单相电压互感器是一个在电力系统和其他领域中广泛使用的电气设备。

通过对单相电压互感器的组成、原理、分类、特点和应用领域进行了简单的介绍,可以让读者对这一设备具有更加深刻的认识。

JDZX电压互感器介绍与说明

JDZX电压互感器介绍与说明

分类1) 一般电压互‎感器按用途‎分:测量用和保‎护用2)按相数分:单相和三相‎3)按变换原理‎分:电磁式电压‎互感器(VT)和电容式电‎压互感器(CVT)4)按绕组个数‎分:双绕组电压‎互感器,其低压侧只‎有一个二次‎绕组的电压‎互感器;三绕组电压‎互感器,有两个分开‎的二次绕组‎的电压互感‎器;四绕组电压‎互感器,有三个分开‎的二次绕组‎的电压互感‎器.5)按一次绕组‎对地状态分‎:接地电压互‎感器,在一次绕组‎的一端准备‎直接接地的‎单相电压互‎感器,或一次绕组‎的星形联结‎点(中性点)准备直接接‎地的三相电‎压互感器;不接地电压‎互感器,一次绕组的‎各部分,包括接线端‎子在内,都是按额定‎绝缘水平对‎地绝缘的电‎压互感器.6)按装置种类‎分:户内型和户‎外型7)按结构形式‎分:单级式电压‎互感器,一、二次绕组在‎同一个铁心‎柱上,绝缘不分级‎的电压互感‎器;串级式电压‎互感器,一次绕组由‎几个匝数相‎等、几何尺寸相‎同的级绕组‎串联而成,二次绕组与‎一次绕组的‎接地端级在‎同一铁心柱‎上。

8)按绝缘介质‎分:干式,浇注,油浸,气体绝缘等‎!2)主要作用如‎下:1、给重合闸提‎供必要信号‎,一条线路两‎侧重合闸的‎方式要么是‎检无压,要么是检同‎期,线路PT可‎以为重合闸‎提供电压信‎号。

2、现在部分线‎路P T时用‎的电容式电‎压互感器,可以为载波‎通信提供信‎号通道。

3、目前对一些‎特殊的供电‎用户线路提‎供计量电压‎。

电容式电压‎互感器1、概述电容式电压‎互感器(简称CVT‎),1970年‎研制出国产‎第一台33‎0KVCV‎T,1980年‎和1985‎年研制出第‎一代和第二‎代500K‎V CVT,1990 年和199‎5年研制出‎第三代和第‎四代500‎K VCVT‎,30多年来‎积累了丰富‎的科研、开发设计和‎生产经验,在国内开发‎出一代又一‎代的CVT‎新产品,带动了国产‎C V T的发‎展。

电容式电压互感器

电容式电压互感器

1 电容式电压互感器(CVT)电压互感器[1](PT/VT)是用来变换线路电压的设备,主要功能是测量线路的电压、功率和电能。

电压互感器是电力系统中不可缺少的一种设备,在各电压等级都发挥着重要作用,其主要用于电压测量、电能计量、继电保护和自动控制等方面。

电压互感器根据结构型式主要分为电磁式、电容式和电子式三种。

目前新型的电子式互感器发展迅猛,其具有很多优异性能,但是由于其稳定性和可靠性较差,无法成为法定计量设备,所以电力系统中使用最广泛的电压互感器仍为电磁式电压互感器(PT)和电容式电压互感器(CVT)[2]。

文献[3]中统计了截至2015年广州电网各类电压互感器的使用情况,电磁式、电容式、电子式使用量占比依次是18.58%、81.30%、0.12%,可见电容式电压互感器的使用数量占据绝对优势。

PT本质上是一台容量不大的变压器,其在低压等级的测量准确度较高,但随着电压等级的升高,其绝缘可靠性变低,成本也更为昂贵。

CVT是由电容分压器和电磁单元组成,先通过串联电容进行分压后接入电磁单元,电磁单元与PT相似,所以CVT具有PT的全部功能外还有以下特点:电容分压器的分压大大提高了CVT的绝缘性能,使得它在电磁单元绝缘水平较低时也可以对高电压进行转换;内部电容器可以通过耦合作用在长距离通讯、远方测量、线路高频保护等方面发挥载波作用;制作工艺不复杂、易于维护、经济性显著[4]。

所以CVT 广泛应用于110kV及以上电压等级的电网中。

从结构上看,CVT比PT多出一套电容分压装置,且其多用于电压等级较高的电网中,所以其故障率也会有所升高。

我们最大CVT被广泛应用于超高压、特高压电网中,所以会经常出现在高海拔、大温差、易覆冰、易污秽等复杂地理环境中,环境因素会很大程度地影响其测量准确度,它的故障发生率也会有所上升[2]。

所以我们主要针对电网中使用最为广泛的电容式电压互感器进行了研究。

1.1 CVT的基本原理图1-1 电容式电压互感器基本原理图电容式电压互感器主要由电容单元和电磁单元两部分组成,其并联在线路上,先通过电容分压得到10~20kV的电压,然后再经过电磁单元变换成所需的检测电压[5]。

电压互感器如何分类?

电压互感器如何分类?

电压互感器如何分类?
电压互感器如何分类?
1)一般电压互感器按用途分:测量用和保护用
2)电压互感器按相数分:单相和三相
3)电压互感器按变换原理分:电磁式电压互感器(VT)和电容式电压互感器(CVT)
4)电压互感器按绕组个数分:双绕组电压互感器,其低压侧只有一个二次绕组的电压互感器;三绕组电压互感器,有两个分开的二次绕组的电压互感器;四绕组电压互感器,有三个分开的二次绕组的电压互感器。

5)电压互感器)按一次绕组对地状态分:接地电压互感器,在一次绕组的一端准备直接接地的单相电压互感器,或一次绕组的星形联结点(中性点)准备直接接地的三相电压互感器;不接地电压互感器,一次绕组的各部分,包括接线端子在内,都是按额定绝缘水平对地绝缘的电压互感器。

6)电压互感器按装置种类分:户内型和户外型
7)电压互感器按结构形式分:单级式电压互感器,一、二次绕组在同一个铁心柱上,绝缘不分级的电压互感器;串级式电压互感器,一次绕组由几个匝数相等、几何尺寸相同的级绕组串联而成,二次绕组与一次绕组的接地端级在同一铁心柱上。

8)电压互感器按绝缘介质分:干式,浇注,油浸,气体绝缘等。

电压互感器介绍

电压互感器介绍

-5-
4.电压互感器的准确等级与额定容量
①电压互感器的准确级
电压互感器的准确级以电压误差 fu来定义的。
在规定的一次电压和二次负荷变化范围内,二次负荷功率因数为额定值时,最大 电压误差百分数。
用途
准确级
0.2 0.5 1 3 3P 6P
误差限值 电压误差 相位差 (′) (%) ± 0.2 ± 0.5 ± 1.0 ± 3.0 ± 3.0 ± 6.0 ±10 ±20 ±40 不规定 ±120 ±240
JSJW-10型油浸式三相五柱式TV
三相五柱式 三个芯柱+两个边柱 一次三相绕组分别绕于三个芯柱上,为YN
接线
二次有两组三相绕组 主二次绕组:同样为yn接线 辅助二次绕组:开口三角形接线,用于测
量小电流接地系统零序电压
两个边柱为零序磁通提供磁路,避免了普
通电压互感器因零序磁阻太大导致电流过 大而发热损坏。
二次绕组额定容量(VA) 0.5级 120 1级 200 3级 400
最大容量(VA) 960
通常所说的额定容量是指对应于最高准确级的容量
-7-
5.电压互感器的分类和结构
(1) 根据相数的不同,分为单相式和三相式。 单项式可制成任意电压等级 三相式一般只有20kV以下电压等级。 (2) 根据安装地点的不同,分为户内式和户外式。 35kV及以下多制成户内式 (3) 根据绕组的不同,分为双绕组式和三绕组式。 三绕组电压互感器有两个二次绕组 一个是基本二次绕组,用于测量仪表和继电器; 另一个为辅助二次绕组(开口三角绕组、剩余电压绕组),用来反映单相接地故 障(零序电压) (4) 按绝缘分为干式、浇注式、油浸式和气体绝缘式。
5.电压互感器的分类和结构

常用电压互感器介绍(共9张PPT)

常用电压互感器介绍(共9张PPT)
广泛应用于 3~20 kV户内配电装置。 例如JSJW-10表示为10kV的三相三绕组五芯柱油浸式电压互感器。
浸式互感器。 按安装地点:屋内式、屋外式。
单相式:任何电压等级;
三相式:20kV及以下。
S广F泛6气应体用绝于缘33式~25电0 k压kV互户V感内及器配电以装置下。 :普通油浸式电压
按绕组数:双绕组、三绕组。
❖按绕组数:双绕组、三绕组。
双绕组:35kV及以下;三绕组:任何电压等级。
电压互感器的分类
❖按绝缘:干式、浇注式、油浸式、SF6气体绝 缘式
干式:用绝缘胶浸渍,多用于屋内低压;
浇注式:用于3~35kV的屋内式; 油浸式:多用于110kV及以上的屋外式; SF6气体绝缘式:110kV及以上。
互感器。 三相式:20kV及以下。
JDJ-10型
110kV及以上:串激式电压互感
器。
JSJ-10型
JDCF-110型
电压互感器的结构
❖SF6气体绝缘式电压互感
维护简单,具有更高的可靠性,而且更易适合更高的电压等级。 三相式:20kV及以下。 SF6气体绝缘式电压互感器 SF6气体绝缘式电压互感器
1按0绝~3缘5 :kV干:式电、压浇电注流式组6、合油型浸油式浸、式S互F感6气器体。绝缘式
例如JSJW-10表示为10kV的三相三绕组五芯柱油浸式电压互感器。 屋内式:35kV及以下;
维护简单,具有更高的可靠性,而且
更易适合更高的电压等级。
JDQXF-110
电压互感器的结构
❖电容式电压互感器
器 双绕组:35kV及以下;
电压互感器的运行与维护 双绕组:35kV及以下; 按相数:单相式、三相式。 按绕组数:双绕组、三绕组。 与电磁式相比,具有结构简单、体积小、重量轻、占地少、成本低的优点,电压愈高效果愈显著。

电压互感器基本分类及其工作特点

电压互感器基本分类及其工作特点

电压互感器基本分类及其工作特点电压互感器是一个用来检测或测量交流电压的设备。

它主要用于电网的监测和保护,以及测量、控制和通信系统等方面。

电压互感器根据其结构和性能的不同,可以分为多种基本分类。

本文将介绍电压互感器的基本分类及其工作特点。

电压互感器的基本分类根据其结构和性能的不同,电压互感器可以分为以下几种基本分类:1. 干式电压互感器干式电压互感器是一种使用绝缘材料环境的电压互感器。

它具有结构简单、维护方便、体积小等优点,因此广泛应用于电力系统中。

干式电压互感器还分为电容式电压互感器和绕组式电压互感器两种形式。

1.1 电容式电压互感器电容式电压互感器的结构主要包括电极电容和电介质垫片两部分。

在工作时,电介质垫片的两端分别连接电极,形成电容。

当在电容两端加上电压时,电容就会受到电场的作用,其上产生的电荷和电容量就会发生变化。

由此,可以测量出所需的电压值。

1.2 绕组式电压互感器绕组式电压互感器主要由高压绕组、低压绕组和磁铁芯组成。

高压绕组在接收高压信号时,通过磁场的作用转化成相应的低压信号,然后低压绕组中的信号就可以进行测量和控制。

2. 油浸式电压互感器油浸式电压互感器主要由磁铁芯、高压绕组、低压绕组、绝缘油和绝缘材料等部件组成。

其主要特点是精度高、稳定性好、可靠性强。

油浸式电压互感器广泛应用于电力系统的高压测量和保护等领域。

3. 气体绝缘电压互感器气体绝缘电压互感器主要通过高压绕组感应出来的电压信号,在低压绕组中输出对应的电压信号。

其主要特点是直流阻抗高、感应着磁场时的电阻值很小。

气体绝缘电压互感器可以直接安装在高压线上,具有防护措施的作用,可广泛应用于高压线路中。

4. 复合材料电压互感器复合材料电压互感器主要是使用复合材料做为绝缘材料的电压互感器。

其主要特点是绝缘性好、抗拉强度高、耐腐蚀、使用寿命长等。

电压互感器的工作特点电压互感器主要用于测量线路或设备上的电压信号,其工作特点和应用领域也各自不同。

JDZX电压互感器介绍与说明

JDZX电压互感器介绍与说明

分类1) 一般电压互感器按用途分:测量用和保护用2)按相数分:单相和三相3)按变换原理分:电磁式电压互感器(VT)和电容式电压互感器(CVT)4)按绕组个数分:双绕组电压互感器,其低压侧只有一个二次绕组的电压互感器;三绕组电压互感器,有两个分开的二次绕组的电压互感器;四绕组电压互感器,有三个分开的二次绕组的电压互感器.5)按一次绕组对地状态分:接地电压互感器,在一次绕组的一端准备直接接地的单相电压互感器,或一次绕组的星形联结点(中性点)准备直接接地的三相电压互感器;不接地电压互感器,一次绕组的各部分,包括接线端子在内,都是按额定绝缘水平对地绝缘的电压互感器.6)按装置种类分:户内型和户外型7)按结构形式分:单级式电压互感器,一、二次绕组在同一个铁心柱上,绝缘不分级的电压互感器;串级式电压互感器,一次绕组由几个匝数相等、几何尺寸相同的级绕组串联而成,二次绕组与一次绕组的接地端级在同一铁心柱上。

8)按绝缘介质分:干式,浇注,油浸,气体绝缘等!2)主要作用如下:1、给重合闸提供必要信号,一条线路两侧重合闸的方式要么是检无压,要么是检同期,线路PT可以为重合闸提供电压信号。

2、现在部分线路PT时用的电容式电压互感器,可以为载波通信提供信号通道。

3、目前对一些特殊的供电用户线路提供计量电压。

电容式电压互感器1、概述电容式电压互感器(简称CVT),1970年研制出国产第一台330KVCVT,1980年和1985年研制出第一代和第二代500KVCVT,1990 年和1995年研制出第三代和第四代500KVCVT,30多年来积累了丰富的科研、开发设计和生产经验,在国内开发出一代又一代的CVT新产品,带动了国产CVT的发展。

CVT 最主要的特点是:——耐电强度高,绝缘裕度大,运行可靠。

——能可靠的阻尼铁磁谐振。

成功采用新型组尼期,严格进行质量控制,确保出厂的每一台CVT均能在从低到高的任何电压下有效阻尼各种频率的铁磁谐振。

电压互感器结构及原理基础知识讲解

电压互感器结构及原理基础知识讲解

电压互感器结构及原理基础知识讲解目录一、电压互感器概述 (2)1.1 电压互感器的定义与分类 (3)1.2 电压互感器的应用领域 (3)二、电压互感器的结构组成 (4)2.1 电压互感器的一次侧 (5)2.2 电压互感器的二次侧 (6)2.3 电压互感器的关键部件 (7)三、电压互感器的基本原理 (8)3.1 电磁感应原理 (9)3.2 一次侧和二次侧的电气连接 (10)3.3 电压变换原理 (12)四、电压互感器的性能参数 (13)4.1 额定值及测量范围 (14)4.2 准确等级 (15)4.3 绝缘水平 (16)4.4 阻抗匹配 (17)五、电压互感器的安装与使用 (18)5.1 安装前的准备工作 (19)5.2 安装方法与步骤 (20)5.3 使用注意事项 (21)5.4 维护与检修 (22)六、电压互感器的发展趋势与应用前景 (23)6.1 新技术在电压互感器上的应用 (25)6.2 电压互感器在智能电网中的应用 (26)6.3 电压互感器在未来能源领域的发展前景 (27)一、电压互感器概述电压互感器(Voltage Transformer,简称VT)是一种用于测量和保护电力系统中高电压侧的电气设备。

它的主要功能是将高电压信号降低到适合仪表、继电器等设备使用的低电压信号,同时保证在系统故障时能够提供可靠的保护。

电压互感器广泛应用于电力系统的测量、监控、保护和控制等领域,对于确保电力系统的安全稳定运行具有重要意义。

电压互感器的工作原理基于电磁感应定律,即当两个线圈以一定的比例绕在一起时,它们之间会产生磁通量的变化,从而在另一个线圈中产生感应电动势。

电压互感器的一次线圈接在高压侧,二次线圈接在低压侧或仪表上。

当高压侧发生电压变化时,一次线圈中的磁通量也会随之变化,从而在二次线圈中产生相应的感应电动势,使低压侧的电压发生变化,实现高电压与低电压之间的变换。

电压互感器的种类繁多,根据一次侧和二次侧的绕组数量、结构形式以及使用环境等因素的不同,可以分为单相、三相、交直流等多种类型。

电压互感器的分类

电压互感器的分类

电压互感器的分类(1)按安装地点可分为户内式和户外式。

35kV及以下多制成户内式;35kV以上则制成户外式。

(2)按相数可分为单相和三相式,35kV及以上不能制成三相式。

(3)按绕组数目可分为双绕组和三绕组电压互感器,三绕组电压互感器除一次侧和基本二次侧外,还有一组辅助二次侧,供接地保护用。

(4)按绝缘方式可分为干式、浇注式、油浸式和充气式,干式浸绝缘胶电压互感器结构简单、无着火和爆炸危险,但绝缘强度较低,只适用于6kV以下的户内式装置;浇注式电压互感器结构紧凑、维护方便,适用于3kV~35kV户内式配电装置;油浸式电压互感器绝缘性能较好,可用于10kV以上的户外式配电装置;充气式电压互感器用于SF6全封闭电器中。

(5)此外,还有电容式电压互感器,电容式电压互感器实际上是一个单相电容分压管,由若干个相同的电容器串联组成,接在高压相线与地面之间,它广泛用于110kV~330kV的中性点直接接地的电网中。

电压互感器工作原理其工作原理与变压器相同,基本结构也是铁心和原、副绕组。

特点是容量很小且比较恒定,正常运行时接近于空载状态。

电压互感器本身的阻抗很小,一旦副边发生短路,电流将急剧增长而烧毁线圈。

为此,电压互感器的原边接有熔断器,副边可靠接地,以免原、副边绝缘损毁时,副边出现对地高电位而造成人身和设备事故。

测量用电压互感器一般都做成单相双线圈结构,其原边电压为被测电压(如电力系统的线电压),可以单相使用,也可以用两台接成V-V形作三相使用。

实验室用的电压互感器往往是原边多抽头的,以适应测量不同电压的需要。

供保护接地用电压互感器还带有一个第三线圈,称三线圈电压互感器。

三相的第三线圈接成开口三角形,开口三角形的两引出端与接地保护继电器的电压线圈联接。

正常运行时,电力系统的三相电压对称,第三线圈上的三相感应电动势之和为零。

一旦发生单相接地时,中性点出现位移,开口三角的端子间就会出现零序电压使继电器动作,从而对电力系统起保护作用。

电压互感器的名词解释

电压互感器的名词解释

电压互感器的名词解释电压互感器是一种用于电力系统中电压测量和保护的重要设备。

它的主要作用是将高电压变压为低电压,以便在测量、控制和保护装置中使用。

本文将对电压互感器的相关概念、原理、分类、工作原理以及在电力系统中的应用进行深入解释。

一、概念解释电压互感器,简称VT(Voltage Transformer),又称电压变压器、电压互感器等,在电力系统中起着改变高电压为低电压的作用。

通过电磁感应原理,它将高压侧的电压变换为低压侧的电压,并且保证高压侧和低压侧的电压之间具有相对稳定的比值。

二、原理解析电压互感器的工作原理是基于法拉第电磁感应定律。

当高压侧绕组与低压侧绕组串联连接时,高压侧的电压施加在绕组上会产生磁通,在低压侧绕组感应出对应的电压。

根据法拉第电磁感应定律,磁通和感应电压之间的关系为:感应电压与磁通的变化率成正比。

三、分类介绍根据电压互感器的用途和特点,可以分为:计量互感器和保护互感器两大类。

1. 计量互感器:用于测量和监测电力系统中的电压。

计量互感器通常有较高的准确度和较小的相位差。

它们通常用于电力系统中的计量仪表、自动化系统和监测系统中,以提供准确的电压数据。

2. 保护互感器:用于电力系统中的保护装置,以便在故障发生时及时采取措施。

保护互感器具有较高的瞬态响应和一定的过载能力。

它们通常用于电力系统中的继电保护装置,并且能够输出符合保护装置工作要求的电压信号。

四、工作原理电压互感器通过高压侧和低压侧的绕组之间的磁联合作用,将高压侧的电压转换为低压侧的电压。

高压侧绕组与电力系统的高压侧相连,低压侧绕组则与测量仪表或保护装置相连。

当高压侧有电压施加时,感应电势会在低压侧绕组上产生。

这种感应电势通过测量或保护装置进行采集和处理,以实现对电压的精确测量或保护。

五、应用领域电压互感器广泛应用于电力系统中的各个环节。

它们常用于变电站、发电厂、输电线路以及工业电力电气控制系统等领域。

1. 变电站和发电厂:在变电站和发电厂中,电压互感器用于测量和监测电力系统的电压。

电压互感器知识大解

电压互感器知识大解

电压互感器知识一、何谓电压互感器1、电压互感器(Potentialtransformer简称PT,Voltagetransformer也简称VT)和降压变压器很相像,都是用来变换线路或母线上的电压。

2、电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。

3、改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。

4、电压互感器将高电压按比例转换成低电压,一般为100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等设备。

二、电压互感器的作用1、电压互感器时隔离高电压,供继电保护、自动装置和测量仪表获取一次电压信息的传感器。

把高电压按比例关系变换成100V或100/3V标准二次电压,供计量、仪表装置和继电保护使用。

2、同时使用电压互感器可以将高电压与电气工作人员隔离,保证设备和人身安全的作用。

三、电压互感器分类1、按安装地点可分:户内式和户外式。

35kV及以下多为户内式,35kV及以上多为户外式,其绝缘有明显差距。

2、按相数可分:单相式和三相式。

10kV及以下采用三相式。

3、按绕组数可分:双绕组、三绕组和四绕组。

4、按绝缘方式可分:干式、浇注式、油浸式和气体式。

5、按工作原理可分为:电磁式、电容式和新型的光电式电压互感器。

其中电磁式可分为:三相式和单相式;三相式又可分:三相两柱式和两相五柱式。

四、电压互感器结构1、油浸式电压互感器油浸式电压互感器分为:单级式和串级式单级式,单级式可用于220kV及以下电压等级,串级式可用于66kV及以上电压的所有电压等级。

单级式其一二次绕组绕在共同的铁芯上,绝缘不分级,靠磁耦合实现能量转换。

串级式由多个匝数相同的一次绕组装在数量为绕组数一半的相同的铁芯上,自上而下排列,接于高压与地之间。

电磁式电压互感器的主要结构类型

电磁式电压互感器的主要结构类型

电磁式电压互感器的主要结构类型电压互感器:将高电压变成低电压的互感器。

在正常使用情况下,其比差和角差都应在允许范围内。

按电压互感器的工作原理分类:电磁式、电容分压式、光电式。

电压等级为220kv及以下时为电磁式电压互感器,220kv以上是多为电容分压式互感器。

电磁式电压互感器原理接线图:电磁式电压互感器工作原理:电磁式电压互感器的构造原理、构造和接线都与电力变压器相似。

电压互感器的一次绕组与二次绕组的电压之比同为他们的匝数之比。

特点:1;电压互感器一次侧的电压(电网电压)不收互感器二次负载影响。

2;二次侧的负载是仪表和继电器的电压线圈,阻抗很大,通过的电流很小,电压互感器的工作状态接近于空载装态,二次电压接近二次电动势值,并取决与一次电压值。

电磁式电压互感器的测量误差和准确级:测量误差:电压误差:相位差:旋转180度后的二次电压-U2与一次电压向量U1之间的夹角。

准确级:电压互感器的准确级用最大允许误差表示。

有、、、1、3、3P、6P等准确级,分别用在不同的测量与保护场合减少误差的方法:采用高磁导率的冷轧硅钢片二次侧接近空载运行时,电磁式电压互感器的误差最小。

准确级:在规定的一次电压和二次负荷变化范围内,负载的功率因素为额定值时,电压误差色最大值。

测量用电压互感器额准确值:、、、1和3 。

保护用电压互感器的准确规定有3p和6p。

运行特点:二次侧不容许短路电磁式电压互感器的分类:1:按安装地点:户内式(35kv以下)和户外式(35kv以上)2:按相数:单相(任意电压级)和三相(20kv以下电压级)3:按绕组:双绕组和三绕组4:按绝级结构:干式(结构简单绝缘强度低)、浇注式、充气式和油浸式(绝缘性能好)电压互感器的结构与变压器有很多相同之处油浸电磁式电压互感器的结构油浸式电压互感器按其结构可分为普通式和串级式。

额定电压3~35kV油浸式电压互感器制成普通式结构,其铁芯和绕组浸在充有变压器油的油箱内,绕组通过固定在箱盖上的瓷套管引出。

电压互感器的分类及其运用

电压互感器的分类及其运用

电压互感器的分类及其运用1、概述电压互感器实习上是一个带铁心的变压器。

它首要由一、二次线圈、铁心和绝缘构成。

当在一次绕组上施加一个电压U1时,在铁心中就发作一个磁通phi;,依据电磁感应规矩,则在二次绕组中就发作一个二次电压U2。

改动一次或二次绕组的匝数,能够发作纷歧样的一次电压与二次电压比,这就可构成纷歧样比的电压互感器。

电压互感器将高电压按份额改换成低电压,即十0V,电压互感器一次侧接在一次体系,二次侧接丈量外表、继电保护等;首要是电磁式的(电容式电压互感器运用广泛),还有非电磁式的,如电子式、光电式。

2、电压互感器的分类:2.1按设备地址可分为户内式和野外式。

35kV及以下多制成户内式;35kV以上则制成野外式。

2.2按相数可分为单相和三相式,35kV及以上不能制成三相式。

2.3按绕组数目可分为双绕组和三绕组电压互感器,三绕组电压互感器除一次侧和根柢二次侧外,还有一组辅佐二次侧,供接地保护用。

2.4按绝缘办法可分为干式、浇注式、油浸式和充气式,干式浸绝缘胶电压互感器构造简略、无着火和爆破风险,但绝缘强度较低,只适用于6kV以下的户内式设备;浇注式电压互感器构造紧凑、保护便当,适用于3kV~35kV户内式配电设备;油浸式电压互感器绝缘功用较好,可用于十kV以上的野外式配电设备;充气式电压互感器用于SF6全关闭电器中。

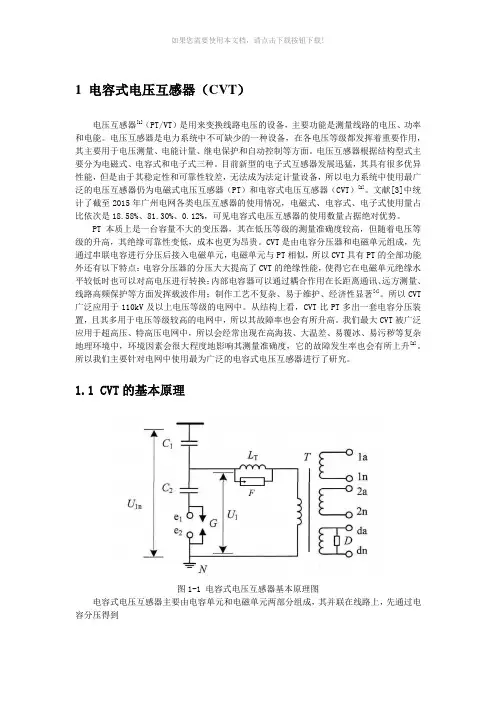

2.5此外,还有电容式电压互感器,电容式电压互感器实习上是一个单相电容分压管,由若干个一样的电容器串联构成,接在高压相线与地上之间,它广泛用于1十kV~330kV的中性点直接接地的电网中。

3、电压互感器的运用:3.1给重合闸供应必要信号,一条线路两头重合闸的办法要么是检无压,要么是检同期,线路PT能够为重合闸供应电压信号。

3.2如今有些线路PT时用的电容式电压互感器,能够为载波通讯供应信号通道。

3.3如今对一些格外的供电用户线路供应计量电压。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

⑴按安装地点可分为户内式和户外式。

35kV及以下多制成户内式;35kV以上则制成户外式。

⑵按相数可分为单相和三相式,35kV及以上不能制成三相式。

⑶按绕组数目可分为双绕组和三绕组电压互感器,三绕组电压互感器除一次侧和基本二次侧外,还有一组辅助二次侧,供接地保护用。

⑷按绝缘方式可分为干式、浇注式、油浸式和充气式。

干式电压互感器结构简单、无着火和爆炸危险,但绝缘强度较低,只适用于6kV以下的户内式装置;浇注式电压互感器结构紧凑、维护方便,适用于3kV~35kV户内式配电装置;油浸式电压互感器绝缘性能较好,可用于 10kV以上的户外式配电装置;充气式电压互感器用于SF6全封闭电器中。

⑸按工作原理划分,还可分为电磁式电压互感器,电容式电压互感器和电子式电压互感器。
