保护电路介绍(基础)
电动机综合保护电路基础知识.
①采用4×8汉字字符液晶显示器，配合菜单式人机交互 界面，操作直观简便。运行时实时显示当前三相电流和系 统电压及系统时间，显示信息丰富。 ②各项保护功能参数均可以通过菜单选择调整，适用范 围广，保护精度高。 ③具有“记忆”功能。每次调整的各项保护功能参数均 记忆保存，下次上电或系统复位时自动提取上一次设定的 参数。而且，保护器还能记忆故障信息，可纪录最多99次 详细故障（包括故障类型、故障线电压、故障电流、故障 时间等），及最多9999次的累计故障跳闸次数，最多9999 次的累计短路跳闸次数，最多9999次的累计合闸时间。可 以通过菜单调出来显示。方便维护。
鉴幅电路在整个综合保护装置中占据十 分重要的地位，除了要求温度变化与电压 波动有较好的稳定性外还要求； 1、具有良好的阶跃特性，使保护装置动 作干脆。 2、具有一定的可调节回差。 3、具有较高的输入电阻。 4、输出幅度大且具有一定的负载能力。
1、稳压管鉴幅电路。 2、稳压管与晶体管组合鉴幅电路。 3、施密特电路－射极耦合电路。 4、JEC－2集成触发器 5、集成运放鉴幅器。
电动机电子综合保护装置是一种以各种电子 元件为基础，实现对电动机进行各种保护功能的 装置 其性能优良、工作可靠、使用安全，技术先进。 保护范围； ①过载保护 ②断相保护 ③短路保护 ④漏电保护
由取样与整定电路获得与温度或电流成正比的电压信号， 通过过载鉴幅电路，判断是否过载。 在已过载的情况下，使信号电压（必要时经过放大环节） 输入定时电路，定时电路ቤተ መጻሕፍቲ ባይዱ作用主要是充分模拟电机的发 热与冷却特性，在必须切断电源或可以重新送电时，定时 电路通过后级动作鉴幅电路，将发出一个阶跃信号，使执 行电路电动作，最后发出跳闸或恢复信号，完成过载保护 或使过载后自复。
先导组件主要由电源、控制电 路、比较放大电路和执行继电器四部 分组成。 电源从插接端a3、b3输入，隔离 变压器次级有二个输出线圈。 其中一个线圈专门供先导回路。 另一个线圈的输出经桥式整流、电 容滤波、稳压，做为比较放大和执行 电路的直流电源。
最简单的短路保护电路
最简单的短路保护电路
短路是电路中常见的故障之一，如果不进行保护，可能会导致电路的
损坏和危险。
因此，在电路中加入短路保护电路是至关重要的。
下面
介绍一种最简单的短路保护电路。
1.电路组成：最简单的短路保护电路由保险丝、开关和负载组成。
其中保险丝是负载电流的保护器，当电流过载时，保险丝会熔断，切断电路。
开关的作用是控制电路的开关，人们可以通过开关来控制电路的
连接和断开。
而负载则是电路中的工作部分，例如电灯等。
2.电路原理：保险丝是一种通过融化的方式来保护设备的电子元件，它能够在负载电流过载时快速熔断，切断电路，从而保护电路中的元件。
而开关则是在保险丝发生熔断时起到切断电路的作用，使电路不会继
续受到负载电流的影响，从而保护电路和设备的安全。
3.保险丝的选用：为了保证保险丝的正确选择，需要根据负载的特性来选择合适的额定电流。
一般来说，负载电流的最大值应该小于或等于
所选保险丝的额定电流，否则保险丝会因为熔断而失去保护作用，甚
至在一定程度上会对电路造成损害。
4.应用场景：最简单的短路保护电路适用于一些小功率的电路设备，例如家用电器、数码产品等。
这种电路不仅保证了设备的安全，同时也
简单易懂、易于制作和维护，成本较低。
总之，短路保护电路对于保障电路设备的安全运行至关重要，最简单
的短路保护电路由保险丝、开关和负载组成，能够在保险丝熔断时切
断电路，保护设备的安全。
在使用过程中需要注意保险丝的正确选用，以保证其保护作用的发挥。
简单的漏电保护电路图

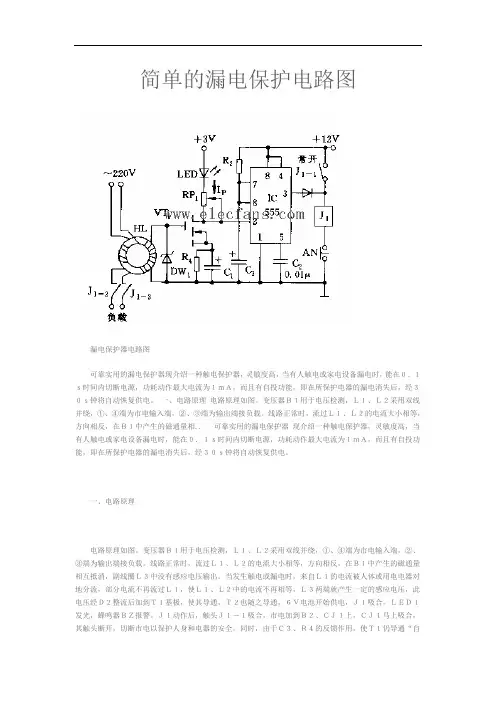

简单的漏电保护电路图漏电保护器电路图可靠实用的漏电保护器现介绍一种触电保护器，灵敏度高，当有人触电或家电设备漏电时，能在０．１ｓ时间内切断电源，功耗动作最大电流为１ｍＡ，而且有自投功能，即在所保护电器的漏电消失后，经３０ｓ钟将自动恢复供电。
一、电路原理电路原理如图。
变压器Ｂ１用于电压检测，Ｌ１、Ｌ２采用双线并绕，①、④端为市电输入端，②、③端为输出端接负载。
线路正常时，流过Ｌ１、Ｌ２的电流大小相等，方向相反，在Ｂ１中产生的磁通量相.. 可靠实用的漏电保护器现介绍一种触电保护器，灵敏度高，当有人触电或家电设备漏电时，能在０．１ｓ时间内切断电源，功耗动作最大电流为１ｍＡ，而且有自投功能，即在所保护电器的漏电消失后，经３０ｓ钟将自动恢复供电。
一、电路原理电路原理如图。
变压器Ｂ１用于电压检测，Ｌ１、Ｌ２采用双线并绕，①、④端为市电输入端，②、③端为输出端接负载。
线路正常时，流过Ｌ１、Ｌ２的电流大小相等，方向相反，在Ｂ１中产生的磁通量相互抵消，副线圈Ｌ３中没有感应电压输出。
当发生触电或漏电时，来自Ｌ１的电流被人体或用电电器对地分流，部分电流不再流过Ｌ１，使Ｌ１、Ｌ２中的电流不再相等，Ｌ３两端就产生一定的感应电压，此电压经Ｄ２整流后加到Ｔ１基极，使其导通，Ｔ２也随之导通，６Ｖ电池开始供电，Ｊ１吸合，ＬＥＤ１发光，蜂鸣器ＢＺ报警。
Ｊ１动作后，触头Ｊ１－１吸合，市电加到Ｂ２、ＣＪ１上，ＣＪ１马上吸合，其触头断开，切断市电以保护人身和电器的安全。
同时，由于Ｃ３、Ｒ４的反馈作用，使Ｔ１仍导通“自锁”，这时即使Ｌ３电压消失，Ｊ１仍保持吸合状态。
Ｃ３、Ｒ４的充电时间约３０ｓ，经３０ｓ后，Ｃ３上电压上升到接近６Ｖ电源电压，Ｔ１、Ｔ２截止，Ｊ１、ＣＪ１释放，恢复供电。
如果此时仍有触电或漏电，经火线１→Ｌ４→Ｒ２→Ｌ１→人体→地流动，在Ｌ４次级感生的电压经Ｄ１整流后维持Ｔ１、Ｔ２导通，直到人体脱离危险，触电和漏电彻底消除，Ｔ１、Ｔ２才能截止。
公司常用保护电路原理介绍
14 Emerson Confidential
过温保护电路举例 (1)
VCC2 R235 3.6k 1206 HO T 1 3 2 R229 1 2 K104 20K 0805 1% PRO TECT D207 BAV70
8 7 6 5 Vref Vcc OUT GND U803 COMP 1
Vfb 2
Isense 3 R/CT 4
UC3843 R848 10K V808 2N4403 R859 2 100 D818 1 1N4148 C840 330U/25V +
图一、 DC-DC软启动电路
19 Emerson Confidential
6 Emerson Confidential
过流保护电路实例（1）
2 3
VREF IRF640 C14 0.47U VinO
7 6 1
8
T2
4 5
2 3
R22
CT1001C J4
8 7 6 5
N1 1.5K
O J4 CT R19 R20 2 IS1 16 3 1 IS2 R17 C11 220P R15 47K R16A R R16 8.2 C12 R18 0.01U 1K 470 J4 J4 IS3 D6 BAW56
图6.过温保护电路实例1
Vcc2( 辅助电源)：+15V HOT (过温信号)：高电平有效（＞5V） PROTECT(控制保护信号)：高电平有效（＞5V）
15 Emerson Confidential
过温保护电路举例
保护电路常见设计

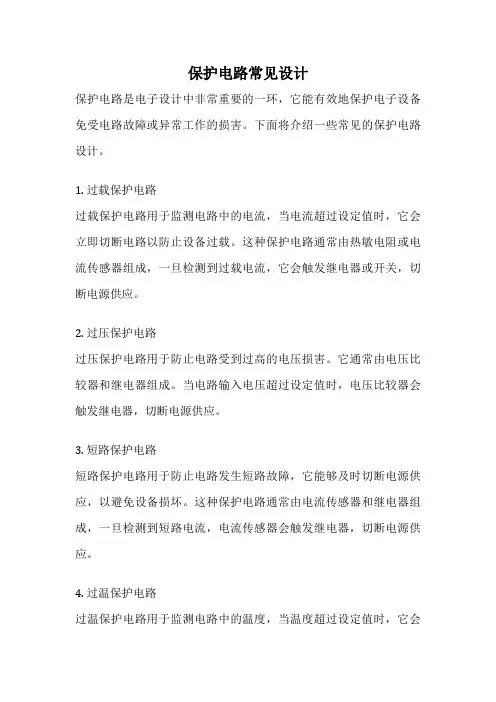

保护电路常见设计保护电路是电子设计中非常重要的一环，它能有效地保护电子设备免受电路故障或异常工作的损害。
下面将介绍一些常见的保护电路设计。
1. 过载保护电路过载保护电路用于监测电路中的电流，当电流超过设定值时，它会立即切断电路以防止设备过载。
这种保护电路通常由热敏电阻或电流传感器组成，一旦检测到过载电流，它会触发继电器或开关，切断电源供应。
2. 过压保护电路过压保护电路用于防止电路受到过高的电压损害。
它通常由电压比较器和继电器组成。
当电路输入电压超过设定值时，电压比较器会触发继电器，切断电源供应。
3. 短路保护电路短路保护电路用于防止电路发生短路故障，它能够及时切断电源供应，以避免设备损坏。
这种保护电路通常由电流传感器和继电器组成，一旦检测到短路电流，电流传感器会触发继电器，切断电源供应。
4. 过温保护电路过温保护电路用于监测电路中的温度，当温度超过设定值时，它会触发继电器或开关，切断电源供应。
这种保护电路通常由温度传感器和继电器组成，一旦检测到过温，温度传感器会触发继电器，切断电源供应。
5. 欠压保护电路欠压保护电路用于监测电路输入电压，当输入电压低于设定值时，它会触发继电器或开关，切断电源供应。
这种保护电路通常由电压比较器和继电器组成，一旦检测到欠压，电压比较器会触发继电器，切断电源供应。
以上介绍了一些常见的保护电路设计，它们在电子设备中起着至关重要的作用，能够有效地保护电路免受损坏。
在设计过程中，需要根据实际需求选择合适的保护电路，并注意电路的可靠性和稳定性。
保护电路的设计需要经过充分的测试和验证，以确保其正常工作和可靠性。
只有在保护电路设计得当的情况下，才能更好地保护电子设备，延长其使用寿命。
锂离子电池保护电路基本知识
锂离子电池保护电路1．什么是锂离子电池保护ic答：在锂离子电池使用过程中,过充电、过放电对锂电池的电性能都会造成一定的影响,为避免使用中出现这种现象,专门设计了一套电路,并用微电子技术把它小型化,成为一个芯片,该芯片俗称锂电池保护ic;2．保护ic外形是什么样的答：保护ic外形常用的有两种：一种称为SOT-23-5封装;另一种较薄,称TSSOP-8封装;3．Ic内部有些什么电路,能大概介绍一下吗答：ic内部的简化的逻辑图如下：其各个端口的功能简述如下：V DD：1;IC芯片电源输入端;2．锂电池电压采样点;V SS：1;IC芯片测量电路基准参考点;2．锂电池负极和IC连接点;D O：IC对放电MOS管的输出控制端C O：IC对充电MOS管的输出控制端V M：IC芯片对锂电池工作电流的采样输入端从简化的逻辑图可见：电池过充电、过放电,放电时电流过大过电流,外围电路短路,该ic都会检测出来,并驱动相应的电子器件动作;4．Ic有哪些主要技术指标答：1过充电检测电压：V CU±25mv2过充电恢复电压：V CL±30mv3 过放电检测电压：V DL±80mv4 过放电恢复电压：V DU±5 过电流检测电压：VIOV1±30mvVIOV2±6 短路检测电压：VSHORT7 过充电检测延时：tcu 1s 1 28 过放电检测延时：tdl 125ms 125 2509 过流延时：TioV1 8ms 4 8 16TioV2 2ms 1 2 410短路延时：Tshort 10us 10 50us11正常功耗：10PE 3uA 1 3 6uA12静电功耗：1PDN uA5．锂电池保护电路的PCB板上,除了保护ic外,还需要哪些元件,才能组成一个完整的保护PCB答：还需要作为开关功能用的两只场效应管、若干电阻、电容;6．场效应管是什么样子答：场效应管也称MOS FET,在锂电池保护PCB上,都是成对使用,因此制造商把两只独立的其内部接法如下图：答：MOS FET通常有三只脚,分别称为漏极D、源极S、栅极G;它在电子线路中的功能可用下图简单说明;电平,右图的开关就闭合；电流在之间通过;当栅极G得到的不是高电平,而是低电平,则之间开关看作开路,电流不能通过;8．常听人说MOS FET的内阻是多少、多少,到底什么是MOS FET的内阻答：如上图所示,之间的开关闭合时总存在一定的电阻,这个电阻相当于MOS FET的内阻,一般这个电阻很小,都在10~30mΩ之间;可见,电流通过MOS FET,由于存在内阻,根据欧姆定律,必然存在电压降,从而损耗掉一部份电能,可见MOS FET 的内阻应越小越好;9．除内阻外,MOS管还有哪些主要技术指标答：MOS管有以下主要技术指标：1漏源极耐压值：V DSS 20V2漏栅极耐压值：V DGR20V3栅源极耐压值：V GSS 12V4漏极最大电流I D DC 6APolse 24A5漏源极内阻R DS VGS 2V I D 3A 22mΩ——45mΩVGS I D 3A 19mΩ——30mΩVGS 4V I D 3A 16mΩ——20mΩ10上图中B 是电池,P+、P-是电池块接充电器电源或与手机相接的正负极; 充电状态：充电时,充电电流由P+进入→B+→ MOS 1→MOS 2→P-;在充电的同时,ic 通过V cc 和R 1对电池连续进行测量;当检测到电池电压充电到时这个电压随不同ic 而异,ic 内的过充电检测电路将检测到的这个信号并将它转换成一系列的电平信号,其中的一个低电平信号传送到ic 的输出端CO,促使MOS 2关断,从而终止充电; 放电状态：放电时,放电电流从电池正极B+→P+→负载手机→P-→MOS 2→MOS 1→B-在放电的同时,ic 内的过放检测电路连续测量电池两端的电压,当电池电压随着用电时间的加长而下降到时这个电压值随不同的ic 而异,该检测电路输出信号,使输出端DO 为低电平,从而使MOS 1关断,终止电池放电;在某种特殊情况下,如果电池放电时,电流大于某一额定值,ic 内的过电流检测器会输出一个低电平信号到DO 端,使MOS 1在5~15ms 的时间内关断这个值随不同的电流和不同的MOS 管内阻而异;在极端情况下,P+、P-端发生短路,则ic 内部的短路检测电路,将会检测到这个信号,并将这个信号转换成低电平,输出到DO 端,从而使MOS 1在10~50us 的时间内关闭,从而切断电路;11．ic 的功耗是怎么回事怎样测量答：ic 是一个完整的电子线路,它在工作时要消耗掉一部份电能,当电池块在手机中工作时,ic 将从锂电池中以吸取电能,可见,要求ic 的功耗越小越好;电池电压V CU V CLV DUV DL保护IC 工作时序图ic的功耗是用消耗的电流来度量的,一般这个电流值在3~6uA之间;由电原理图可见,ic通过电阻R1,从电池中吸取电流,因此只要测量出R1两端的电压降V1,根据欧姆定律可算得ic的功耗,电流值为I=V1/R1;12．一般的电池块有四个输出端四个弹簧片接点,能介绍一下各自的功能吗答：一般的电池块外露有四个簧片接点,其中两点是P+、P-,另外两点各有不同;见下图：13．锂电池的保护PCB板有互换性吗答：答案是否定的,主要原因是：1不同的锂电生产厂生产的锂电的性能不一,从而所选用的ic也不一样,主要指过充电检测电压;2采用不同的MOS管由于其内阻不一,所以根据工作电流应选用不同的ic;3识别电阻不一样;14．保护电路的发展方向怎样答：一;向更小型化发展;1．MOS和ic封装在一起称MCPMuIti chip package2．MOS、ic、电阻、电容全部封装在一起称COBChip On Board二．二次保护电路在实际使用锂电池保护电路中,人们发现,由于某些电子元器件的失效,导致整个保护电以上是一节锂电池保护电路的基本概念, 2 、3、4节的锂电池保护电路与此类似;见下图;欢迎各位垂询谢谢。
保护板保护电路知识
锂离子电池保护电路1．什么是锂离子电池保护IC？在锂离子电池使用过程中，过充电、过放电对锂电池的电性能都会造成一定的影响，为避免使用中出现这种现象，专门设计了一套电路，并用微电子技术把它小型化，成为一个芯片，该芯片俗称锂电池保护ic。
2．保护IC外形是什么样的？保护ic外形常用的有两种：一种称为SOT-23-6封装。
1:过放电检测输出端子,输出.-/2:过电流检测端子。
3:过充电检测输出端子，输出。
4:延迟时间测定用测试端子。
5:正极电源输入端子。
6:负极电源输入端子。
另一种较薄,称TSSOP-8封装。
3．IC内部有些什么电路，能大概介绍一下吗？IC内部的简化的逻辑图如下：其各个端口的功能简述如下：V DD：1。
IC芯片电源输入端。
2．锂电池电压采样点。
V SS：1。
IC芯片测量电路基准参考点。
2．锂电池负极和IC连接点。
D O：IC对放电MOS管的输出控制端C O：IC对充电MOS管的输出控制端V M：IC芯片对锂电池工作电流的采样输入端从简化的逻辑图可见：电池过充电、过放电，放电时电流过大（过电流），外围电路短路，该ic都会检测出来，并驱动相应的电子器件动作。
4．IC有哪些主要技术指标？1）过充电检测电压：V CU 4.275±25mv （4.25 4.275 4.30）2）过充电恢复电压：V CL 4.175±30mv （4.145 4.175 4.205）3) 过放电检测电压：V DL 2.3±80mv (2.22 2.3 2.38 ）4) 过放电恢复电压：V DU 2.4±0.1mv (2.3 2.4 2.5 )5) 过电流检测电压：VIOV10.1±30mv (0.07V 0.1 0.13V)VIOV20.5±0.1mv (0.4 0.5 0.6 )6) 短路检测电压：VSHORT -1.3V (-1.7 -1.3 -0.6 )7) 过充电检测延时：tcu 1s （0.5 1 2 ）8) 过放电检测延时：tdl 125ms （62.5 125 250 ）9) 过流延时：TioV1 8ms （4 8 16 ）TioV2 2ms （1 2 4 ）10）短路延时：Tshort 10us （10 50us）11）正常功耗：10PE 3uA （1 3 6uA）12）静电功耗：1PDN 0.1 uA5．锂电池保护电路的PCB板上，除了保护IC外，还需要哪些元件，才能组成一个完整的保护PCB？还需要作为开关功能用的两只场效应管、若干电阻、电容。
保护电路及原理
保护电路及原理一、引言在电子设备中，保护电路是起到保护各个电路模块的重要组成部分。
它的作用是在电路发生故障或异常情况时，通过采取相应的措施，保护电子设备的正常工作。
本文将探讨保护电路的原理和设计方法。
二、故障类型电子设备可能遭受的故障类型主要包括过压、过流、过热和短路等。
下面将对这些故障类型进行详细介绍。
1. 过压故障过压故障是指电路中电压超过额定值的情况。
过压可能导致电子元件受损或烧毁，甚至造成设备损坏。
过压故障的原因可能是电源电压的突然增加、电源短路或电源控制系统故障等。
2. 过流故障过流故障是指电路中电流超过额定值的情况。
过流可能导致电子元件过热、烧坏或电路熔断。
过流故障的原因通常是电路负载过大或短路引起的。
3. 过热故障过热故障是指电子设备或电路元件因温度过高而造成的故障。
过热可能导致元件烧毁、改变其特性甚至熔化。
过热故障的原因包括环境温度过高、散热不良或长时间工作等。
4. 短路故障短路故障是指电路中的两个或多个节点之间出现低阻抗路径，导致电流异常增大。
短路故障可能导致电源异常、电子元件烧毁或电路失效。
短路故障的原因可能是电路设计错误、元件损坏或外界因素引起的。
三、保护电路原理为了保护电子设备免受故障的影响，我们需要设计相应的保护电路。
下面将介绍常用的保护电路原理。
1. 过压保护电路过压保护电路可以通过使用过压保护元件（如金属氧化物压敏电阻）来实现。
当电路中的电压超过额定值时，过压保护电路会自动将电路与故障隔离，以保护其他电子元件不受损害。
2. 过流保护电路过流保护电路一般采用熔断器或过流保护开关来实现。
当电路中的电流超过设定值时，过流保护电路会迅速断开电路以防止电子元件受损。
3. 过热保护电路过热保护电路常用的方法是使用温度传感器来监测电路温度，当温度超过设定值时，保护电路会采取相应措施，例如降低工作频率或停机并警报。
4. 短路保护电路短路保护电路一般使用保险丝或过流保护开关来实现。
当电路中发生短路故障时，保护电路会迅速断开电路以保护其他电子元件。
开关电源保护电路原理
开关电源保护电路原理开关电源保护电路是一种用于保护开关电源的电路设计，能够保证开关电源在异常情况下正常工作，提高其稳定性和可靠性。
本文将从开关电源的工作原理、保护电路的分类和常见保护电路的原理等方面进行介绍。
开关电源是一种将电能转换为稳定输出电压或电流的电源装置。
其工作原理是通过控制开关管的导通和截止，使得输入电压以一定的频率和占空比转换为脉冲信号，再经过滤波电路和稳压电路，最终输出稳定的直流电压或电流。
开关电源具有高效率、体积小、重量轻和可调性好等优点，因此被广泛应用于电子设备中。
然而，开关电源在工作过程中可能会遇到多种异常情况，如输入电压过高或过低、输出短路、过载和过温等。
这些异常情况可能会导致开关管损坏、输出电压波动或无输出等问题，严重影响开关电源的稳定性和可靠性。
因此，保护电路的设计就显得尤为重要。
根据保护电路的功能和作用方式，可以将保护电路分为输入保护电路、输出保护电路和过温保护电路等。
输入保护电路主要用于对开关电源的输入电压进行监测和保护，防止过高或过低的输入电压对开关电源产生不利影响。
常见的输入保护电路包括过压保护电路和欠压保护电路。
过压保护电路通过检测输入电压是否超过设定值来进行保护。
当输入电压超过设定值时，保护电路会迅速切断开关管的导通，以防止过高的电压损坏开关管和其他电路元件。
欠压保护电路则是在输入电压低于设定值时进行保护，避免开关电源在低电压下无法正常工作。
输出保护电路主要用于对开关电源的输出电流和电压进行监测和保护。
过载保护电路是其中一种常见的输出保护电路。
它通过检测输出电流是否超过设定值来进行保护。
当输出电流超过设定值时，保护电路会迅速切断开关管的导通，以防止过大的电流对开关管和其他电路元件造成损坏。
另外，还有短路保护电路用于对输出短路情况进行保护。
过温保护电路是为了防止开关电源在长时间高负载工作或环境温度过高时产生过热而设计的。
该保护电路通过检测开关电源的温度来进行保护。
基本保护电路实验报告(3篇)
第1篇一、实验目的1. 理解和掌握基本保护电路的组成、原理和作用。
2. 学习和分析不同类型保护电路的工作特性及其在实际应用中的优缺点。
3. 提高对电力系统保护设备的认识，增强故障诊断和处理能力。
二、实验原理基本保护电路是电力系统保护的重要组成部分，其主要作用是在发生故障时迅速切断故障电路，保护电力设备不受损坏，并保证电力系统的安全稳定运行。
本实验涉及的保护电路包括：1. 过电流保护电路：当电路中电流超过额定值时，保护装置会动作，切断故障电路。
2. 过电压保护电路：当电路中电压超过额定值时，保护装置会动作，切断故障电路。
3. 差动保护电路：通过检测电路两端电流差值，判断电路是否存在故障，实现快速保护。
三、实验内容1. 过电流保护电路实验：- 实验原理：利用电流互感器检测电路电流，通过比较电流大小与设定值，实现过电流保护。
- 实验步骤：1. 按照实验电路图连接电路。
2. 调整电流互感器，使电流与设定值相等。
3. 分别接入不同电流，观察保护装置的动作情况。
2. 过电压保护电路实验：- 实验原理：利用电压互感器检测电路电压，通过比较电压大小与设定值，实现过电压保护。
- 实验步骤：1. 按照实验电路图连接电路。
2. 调整电压互感器，使电压与设定值相等。
3. 分别接入不同电压，观察保护装置的动作情况。
3. 差动保护电路实验：- 实验原理：通过检测电路两端电流差值，判断电路是否存在故障，实现快速保护。
- 实验步骤：1. 按照实验电路图连接电路。
2. 调整电流互感器，使电流差值与设定值相等。
3. 分别接入不同电流，观察保护装置的动作情况。
四、实验结果与分析1. 过电流保护电路实验结果：- 当电流超过设定值时，保护装置能够及时动作，切断故障电路，保护电力设备。
- 实验结果表明，过电流保护电路能够有效防止过电流故障对电力设备造成损害。
2. 过电压保护电路实验结果：- 当电压超过设定值时，保护装置能够及时动作，切断故障电路，保护电力设备。
保护电路原理介绍
保护电路原理介绍保护电路是指在电子设备或电路的设计中，为了保证设备或电路的安全运行而采取的一系列措施和技术手段。
其原理是通过检测和识别异常信号或过载情况，并采取相应的措施来限制电流或电压，从而避免电子设备或电路的损坏。
保护电路可以分为硬件保护和软件保护两种方式。
硬件保护主要是指通过电子元器件的选择和连接，实现对电子设备或电路的保护。
例如，使用保险丝、继电器、热敏电阻等元器件来监测和限制电流，以防止过流过载。
使用过压保护器或变压器来监测和限制电压，以防止过压损坏设备。
使用隔离电路或电磁屏蔽来防止电子设备之间的互相干扰。
软件保护主要是指通过设计和编程，实现对电子设备或电路的保护。
例如，在嵌入式系统中，可以通过编写软件算法来监测输入和输出信号，并在异常情况下采取相应的措施，如切断电源、发出警报等。
在计算机系统中，可以通过编写软件应用程序来监控计算机的运行状态，并在出现异常情况下进行自动调整或重启等操作。
保护电路中常用的元器件包括集成电路、二极管、三极管、电容器、电阻器等。
这些元器件可以根据电子设备或电路的需求进行选择和组合，以实现不同的保护功能。
保护电路的设计原则主要包括以下几点：1.及时响应：保护电路应能够及时检测到异常信号或过载情况，并能够迅速采取措施进行保护。
例如，过流保护电路应能在电流超过设定值的瞬间切断电源，以防止过流损坏设备。
2.灵敏可靠：保护电路应能够对异常信号进行准确识别和判断，以避免误报或误切断。
同时，保护电路应具有良好的可靠性，能够长时间稳定运行，不受外界环境的影响。
3.功能全面：保护电路应能够实现多种保护功能，如过流、过压、短路、过温等，以全面保护电子设备或电路的安全运行。
4.成本合理：保护电路的设计要考虑成本因素，力求在满足保护要求的前提下，尽量降低成本。
这需要根据实际应用需求和预算情况，选择合适的元器件和技术方案。
保护电路在电子设备和电路设计中起着至关重要的作用。
它可以有效保护电子设备免受各种异常电信号和过载情况的损害，延长设备的使用寿命，提高设备的可靠性和稳定性。
保护电路原理介绍
保护电路原理介绍保护电路是指为了保护电气设备或电路不被过电流、过压或其他异常现象所损坏而采取的措施。
它是电气系统中非常重要的一部分，能够防止电器的过负荷、短路、过压和地故障等因素对电气设备造成损坏和危险。
保护电路的原理是通过在电路中引入保护装置，实现对过电流、过压等异常情况的及时识别，并采取相应的措施来保护电器设备和电路。
具体来说，保护电路的原理包括以下几个方面：1.过电流保护：过电流保护是保护电路中最基本的原理之一、它是通过在电路中引入保险丝、熔断器、电流保护器等装置，当电路中的电流超过设定值时，自动切断电路。
这样可以有效地防止电路过负荷造成的设备或线路损坏。
2.过压保护：过压保护是保护电路中的另一个重要原理。
电力系统中常常会出现过电压的情况，如雷击、电网故障等。
为了保护电器设备，通常会在电路中安装过压保护装置，当电压超过设定值时，及时切断电路，防止电气设备损坏。
3.短路保护：短路是指电路中两个或多个接线点直接相连，导致电流异常增大的现象。
短路会导致电路过负荷，设备受损甚至发生火灾。
为了保护电路不受短路的影响，常常在电路中安装短路保护器，当短路发生时，自动切断电路，保护电器设备和线路。
4.地故障保护：地故障是指电气设备或线路的导体与地之间发生不正常的连接，通常由绝缘故障引起。
地故障会导致设备故障甚至发生火灾。
为了保护设备和人身安全，电气系统中通常会安装接地保护装置，及时切断电路。
此外，保护电路还可以根据不同的需求采用各种保护装置，如欠压保护、过温保护、接触器保护等，以实现对电气设备和电路的全面保护。
保护电路的原理旨在在电气设备和电路发生异常时，及时切断电路，保护设备和线路安全。
它不仅可以减少设备故障和损坏的发生，还能提高电气系统的可靠性和安全性。
通过合理设计和配置保护电路，能够减少故障发生的可能性，延长电气设备的使用寿命，提高电气系统的性能和工作效率。
九年级物理保护电路知识点
九年级物理保护电路知识点保护电路是物理学中一个关键的概念，它在电路中起到了至关重要的作用。
本文将详细介绍九年级物理中涉及的保护电路知识点。
一、保护电路的定义保护电路是一种在电线电路中起到保护作用的装置。
其主要功能是保护电器设备免受过载、短路和过压等各种电路故障的损坏。
二、过载保护电路过载是指电器设备在使用过程中超过其额定电流而导致过热或发生其他故障。
为了防止过载对电器设备造成损坏，我们常使用过载保护电路。
过载保护电路一般采用热式保险丝或电磁式断路器。
热式保险丝通过在电流过大时产生热量，使保险丝熔断，切断电路。
而电磁式断路器通过感应电流大小，当电流超过额定电流时会自动跳闸，起到保护作用。
三、短路保护电路短路是指电路中导线之间出现直接连接的情况，导致电流异常增大。
对于短路情况，我们需要采用短路保护电路。
短路保护电路常用的装置是熔断器和短路保护开关。
熔断器通过热熔开关来切断电路，防止短路状态下电流过大。
而短路保护开关则使用电磁原理来感应短路电流，当电流异常时会自动跳闸。
四、过压保护电路过压是指电路中电压超过额定电压的情况，过高的电压容易对电器设备造成损害。
为了防止过压对电器设备造成危害，我们需要采用过压保护电路。
过压保护电路通常使用过压保护器。
过压保护器通过在电流过大时切断电路来保护电器设备。
它能够感应到电压的异常变化，并及时切断电路，保护电器设备免受过高电压的伤害。
五、其他保护电路知识点除了上述介绍的常见保护电路之外，还有一些其他的保护电路知识点值得关注。
1. 温度保护电路：用于监测电器设备的温度，当温度过高时切断电路，防止电器设备过热。
2. 接地保护电路：用于将电路的导体与地面连接，当电路发生短路时，通过接地保护电路将电流释放到地面，减少对人体和设备的伤害。
3. 过电压保护电路：用于防止电路发生过电压，通过电压稳压器等装置来保护电器设备。
总结：保护电路是保护电器设备免受各种电路故障的重要手段。
通过使用过载保护电路、短路保护电路、过压保护电路以及其他保护电路，能够有效地保护电器设备的正常运行，并提高电路的安全性。
mos管低压保护电路-概述说明以及解释
mos管低压保护电路-概述说明以及解释1.引言1.1 概述概述部分的内容可以如下编写：低压保护电路是一种用于保护MOS管（金属氧化物半导体场效应晶体管）的重要电路，其作用是在MOS管电压低于一定阈值时，自动切断电路从而避免对MOS管的损害。
MOS管是一种应用广泛的电子器件，常用于各种电路中，例如功率放大器、开关电路和逻辑电路等。
而在实际应用中，往往会遇到电压不稳定或者外界干扰等问题，这些问题可能导致MOS管电压下降到不安全的水平，从而损坏电路或者引发其它严重问题。
为了解决这个问题，低压保护电路被广泛应用于各种电子器件和电路中。
其原理是通过监测MOS管电压，一旦发现电压低于预设的阈值，就会自动切断电路，以避免MOS管受到损坏。
这种保护电路在电子系统中至关重要，可以保证系统的稳定性和可靠性。
在设计MOS管低压保护电路时，有几个关键要点需要考虑。
首先，需要选择合适的阈值电压，即当MOS管电压低于此值时触发保护电路。
这个阈值电压要根据具体的应用场景和MOS管的特性来确定。
其次，保护电路的响应速度也很重要，它应该能够快速地检测到电压下降，并迅速切断电路。
另外，保护电路还需具备稳定性和可靠性，即在各种工作条件下都能正常工作，并且要能够抵抗噪声和外界干扰。
最后，保护电路的成本和复杂度也需要考虑，应该在保证性能的前提下尽量简洁和经济。
综上所述，低压保护电路在电子系统中起着至关重要的作用。
它能够有效保护MOS管免受损坏，并确保整个电路的正常运行。
随着科技的不断发展，低压保护电路也在不断演进和改进，以适应更高性能和更复杂的电子系统的需求。
在未来，我们可以期待低压保护电路在电子领域的广泛应用，并为电子系统的稳定性和可靠性带来更加显著的贡献。
1.2 文章结构本文共分为三个部分，分别是引言、正文和结论。
在引言部分，将对低压保护电路进行概述，介绍其定义、作用以及本文的目的。
引言部分的主要目的是引入文章主题，并概括性地介绍文章的内容和结构。
保护电路的原理是
保护电路的原理是
保护电路的原理是通过在电路中添加合适的保护元件，以阻止异常电流或电压的通过，从而保护电路中的其他组件不受损害。
保护电路常用的原理包括过流保护、过压保护、欠压保护和温度保护等。
其中，过流保护是通过在电路中加入保险丝或电流保护器等元件，当电路中的电流超过额定值时，保护元件会迅速断开电路，避免过大的电流通过，从而保护电路的安全运行。
过压保护是通过在电路中加入过压保护器或电压稳压器等元件，当电路中的电压超过设定的阈值时，保护元件会迅速切断电路，避免过高的电压对电路产生损害。
欠压保护是通过在电路中加入欠压保护器或电压监测电路等元件，当电路中的电压低于设定的阈值时，保护元件会迅速切断电路，防止电路在低电压状态下工作，从而避免电路内部元件的故障。
温度保护是通过在电路中加入温度传感器或温度监控电路等元件，当电路温度超过安全范围时，保护元件会触发相应的保护动作，保护电路免受过热的损害。
总之，通过在电路中合理应用各种保护元件，可以有效地保护电路中的其他组件，提高电路的稳定性和可靠性。
中考电学保护电路
中考电学保护电路
电学保护电路是指为了保护电路和电器设备不受过电压、过电流、过热等异常情况的影响，采取一系列的电气保护措施的控制装置。
在中考电学中，常见的电路保护包括过载保护、短路保护和漏电保护。
1. 过载保护：电路中的负载超过额定电流时，会导致设备发热、线路烧毁等问题。
过载保护可以通过电流继电器或热继电器实现，当电路中的电流超过设定值时，保护装置会自动切断电路，起到保护线路和设备的作用。
2. 短路保护：短路是指电路中两个导体或元件之间出现直接连接而形成的低阻抗路径，会导致电流过大、设备烧毁等危险情况。
短路保护通过熔断器、断路器等装置实现，当电路出现短路时，保护装置会自动切断电路，避免危险情况的发生。
3. 漏电保护：漏电是指电路中的电流通过意外途径流向地，可能造成人身伤害甚至火灾等危险。
漏电保护通过漏电保护器实现，当电路中出现漏电时，保护装置会自动切断电路，确保人身安全和设备正常运行。
以上是中考电学中常见的电路保护措施，了解和掌握这些知识可以帮助考生更好地理解和应用电学原理，并在实际生活中正确使用电器设备。
带自锁的过流保护电路电子懒人的基础硬件电路图讲解
带自锁的过流保护电路电子懒人的基础硬件电路图讲解电路图：（点击图片可查看高清原图！）电路功能介绍：本例电路可检测负载电路中的电流大小，当电流超过一定值时，电路会进行保护。
电路分解：整个电路可分为下面四个部分：一是取样保护电路，由RL，R10，R9，D2，C1组成；二是由U1A组成的同相放大器的信号放大部分；三是由U1B组成的比较器电路。
将放大后的信号经比较后，控制后级的动作。
四是由三极管Q1，Q2组成的驱动继电器的电路。
整个电路的工作过程：1、从采样电路中可以看出，负载RL和R10是串联的，根据串联电流相等的原理，流过采样电阻R10的电流和负载RL的电流是相等的。
这样R10上电压的变化反应了负载电流的变化。
2、R10电阻上采样到的信号，经电阻R9输入到运放的同相端。
稳压二极管D2起到一个保护作用，保护运放的输入端防止过高的电压进来损坏运放。
电容C1起到抗干扰的作用。
3、采样电阻R10采样后的信号，经运放U1A的放大。
U1A和电阻R2，R7组成了一个典型的同相放大电路，具体放大多少倍，大家可自己计算一下。
4、经放大后的信号，输入至U1B的同相端，U1B为一个比较器。
其中电阻R3和R6组成一个分压电路，基准电压就由这个分压电路提供。
电阻R5为比较器输出的上拉电阻。
5、当同相端的电压比反向端电压大时，比较器U1B输出高电平。
表示电路已经过流。
6、比较器输出高电平，使三极管Q2导通；Q2导通后，Q2的集电极变为低电平使三极管Q1导通。
Q1导通后，VCC经三极管Q1，电阻R4加载至三极管Q2的基极，形成一个自锁的功能。
这样即使比较器的输出变为低电平后，Q2和Q1还是导通的。
7、Q1导通后，继电器的线圈有电流流过，继电器吸合。
继电器吸合就会切断电源输入。
注意：在实际中，对集成运放等芯片的电源输入要加上去耦电容。
本例电路图中没有画出。
公司常用保护电路原理介绍
公司常用保护电路原理介绍保护电路是指用来保护电子设备、电器设备等电路免受电流过大、电压过高、瞬态电压、过温等异常情况的损害的一种电路。
保护电路能够对这些异常情况进行识别和限制，以便保护电路的正常运行。
常用的保护电路包括过流保护电路、过压保护电路、过温保护电路和瞬态保护电路等。
过流保护电路是一种用来保护电路免受过大电流损害的电路。
过流保护电路主要有熔断器、电流保护开关等。
熔断器是一种能够在电流过大时自动切断电路的保护装置，内部由导电体和保护体两部分组成。
当电流过大时，导电体会迅速熔断，切断电路，以保护其他部件不受损害。
电流保护开关是一种能够感应电流过大并切断电路的装置，常用于电器设备中。
过压保护电路是一种用来保护电路免受电压过高损害的电路。
过压保护电路主要有过压保护器、电压保护开关等。
过压保护器是一种能够在电压过高时迅速切断电源的保护装置，常见的过压保护器有过压继电器、过压保护模块等。
电压保护开关能够对电路中的电压进行实时监测，一旦电压超过设定范围，就会切断电源，以保护其他部件安全。
过温保护电路是一种用来保护电路免受过高温度损害的电路。
过温保护电路主要有过温保护开关、过温报警装置等。
过温保护开关能够感应到电路中的温度，一旦温度超过设定范围，就会切断电源，以避免因温度过高导致电路故障。
过温报警装置能够在电路温度达到一定值时发出警报，以提醒操作人员及时检修。
瞬态保护电路是一种用来保护电路免受瞬态电压损害的电路。
瞬态保护电路主要有防雷保护电路、防电压冲击电路等。
防雷保护电路能够引导和调节雷电冲击电流，保护电器设备不受雷电冲击的损害。
防电压冲击电路则常用于保护电器设备免受电力系统中的电压冲击。
总结起来，常用的保护电路主要包括过流保护、过压保护、过温保护和瞬态保护等。
这些保护电路能够有效地保护电路的安全运行，延长设备的使用寿命，并避免因异常情况引起的故障和损坏。
在实际应用中，保护电路的选择和设计需要根据具体电路的特点和要求进行，以确保其稳定可靠地工作。
详讲电压保护电路!
详讲电压保护电路！电压保护电路是一种能够保护电子设备不受过高电压损害的重要装置。
在我们日常生活中，电压波动是一个普遍存在的问题，过高或不稳定的电压可能会对设备造成损害，甚至引发火灾等严重后果。
因此，电压保护电路的设计和应用显得尤为重要。
电压保护电路通常采用各种不同的元件和技术来实现对电子设备的保护。
其中，最常见的是采用稳压器、过压保护器、过流保护器等元件组合而成的保护电路。
这些元件能够在电压过高或波动时迅速作出反应，将过高的电压转化为热量或通过其他方式排除，从而有效地保护设备。
稳压器是电压保护电路中常用的元件之一，它能够将输入电压稳定在一个固定的值，从而确保输出电压在一个安全范围内。
当输入电压超过设定值时，稳压器会自动调整输出电压，以保护设备免受损坏。
过压保护器则是另一种常用的保护元件，它能够在检测到电压过高时立即切断电路，以避免过高电压对设备造成损害。
除了稳压器和过压保护器外，过流保护器也是电压保护电路中不可或缺的元件。
过流保护器能够检测电路中的电流是否超过设定值，一旦检测到过高电流，就会迅速切断电路，以避免电子设备因过载而受损。
通过这些不同的元件组合，电压保护电路能够全面有效地保护电子设备，确保其正常运行。
除了以上介绍的常见元件外，电压保护电路还可以采用雷击保护器、浪涌保护器等专门用于防止外部电压冲击的元件。
这些元件能够有效地将外部过高电压转移或吸收，保护设备内部电路不受影响。
总的来说，电压保护电路是一项非常重要的技术，在电子设备的设计和应用中起着至关重要的作用。
通过合理设计和应用电压保护电路，可以有效地保护设备不受电压波动的影响，延长设备的使用寿命，提高设备的稳定性和可靠性。
因此，在设计和选择电子设备时，应充分考虑电压保护电路的作用，以确保设备的正常运行和安全使用。
电路开路保护介绍
电路开路保护介绍电路开路保护（Open Circuit Protection）是指在电路中发生断开或开路时，能够及时识别并采取措施保护电路设备不受损害的一种保护机制。
开路保护可应用于各种电力、通信、仪表等电子电路中，保证了电路的可靠运行与设备的安全。
开路保护的主要作用是在电路中发生断开时，能够迅速切断或隔离断开的电路，避免电路中出现过电压、过电流等问题，保护电路设备和使用者的安全。
开路保护通常包括电流开路保护、电压开路保护以及双闭开路保护等。
电流开路保护是指当电路中的电流超过额定值或突然中断时，能够迅速断开电源，保护设备不受损害。
电流开路保护常用的方法包括电流保险丝、热保险丝、电流限制器等。
其中，电流保险丝是最常见的一种电流开路保护装置，它通过在电路中串联一个具有一定额定电流的线路来实现对电流的限制。
当电路中的电流超过保险丝的额定值时，保险丝会熔断，切断电路，阻止过大的电流通过，从而保护设备。
电压开路保护是指当电路中的电压超过额定值或突然中断时，能够迅速切断电源，以阻止过高的电压对设备造成损害。
电压开路保护常用的方法包括电压控制开关和电压敏感继电器。
电压控制开关是一种通过电压传感器检测电路中的电压，并在电压超过或低于设定值时切断电源的装置。
电压敏感继电器则是一种将电压传感器与继电器结合起来，当电路中的电压超过或低于设定值时，继电器会动作，切断电源或改变电路连接以保护设备。
双闭开路保护是指在电路中设置两个不同的开路保护装置，以提高保护效果和可靠性。
双闭开路保护常用于对重要设备和系统的保护，如电力设备、仪表等。
其中一种常见的双闭开路保护方法是电流开路保护与电压开路保护相结合。
当电流超过额定值或突然中断时，电流开路保护装置会立即切断电源；当电压超过或低于设定值时，电压开路保护装置会动作，切断电源或改变电路连接。
通过双重保护，能够更加可靠地保护电路和设备。
开路保护在电路设计和应用中具有重要的意义。
首先，它能够保护电路设备和使用者的安全，防止电路中出现过电压、过电流等问题，减少事故发生的概率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单节保护电路工作原理
5、过流保护：在放电时，因负载变化会导致放电电流变化，放电电流增大时 V-的电压会升高，当V-≥VDET3，并且经过tVDET3的延迟后，DOUT端的输出变为 低电平，关断放电回路。解除过流状态后，使V-<VDET3电路恢复正常。 6、短路保护：短路保护与过流保护相似，不同的是tSHORT远小于tVDET3 ，VSHORT 远大于VDET3。当发生短路时V-迅速增大，当V->VSHORT且经过tSHORT后，DOUT端 输出变为低电平，关断放电回路。排除过流状态后，使V-<VDET3电路恢复正 常。短路峰值电流取决于充放电MOSFET导通电阻和PCB布线电阻及VSHORT。 注：VDET1—过充电检测电压，VDET2—过放电检测电压，VDET3—过电流检测电压，
一、概述：场效应管是电压控制器件，缩写为FET ，可通过改变输入 电压来改变输入电流。 二、类型：有N沟道与P沟道两种 N沟道：高电平控制 P沟道：低电平控制
G D N -FET S S
G D P-FET
三、基本参数：
耐压：VDSS
、
VGSS
耐流 ：ID(DC)、 ID(pulse)
内阻：RDS(on）
下表为7种电阻尺寸代码及功率
EIA代码 米制代码 长、宽 高 额定功率 0402 1005
1.0X0.5 0.3 1/16
0603 1608
1.6X0.8 0.45 1/16
0805 2012
2.0X1.25 0.5 1/10
1206 3216
3.2X1.6 0.55 1/8
1210 3225
3.2X2.5 0.55 1/4
RDS(on）=13-21mΩ
(VGSS=4V, ID =3A)
元器件简要介绍---保护IC
一、概述:保护IC分单节保护IC与多节（串联）用保护IC， 基本功能：过充保护、过放保护、过流保护、短路保护等； 基本参数：过充电保护（释放）电压、过放电保护（释放） 电压、过充（放、流）保护延时等。 二、单节保护IC 1、内部结构(理光R5421N系列)： 管脚说明：
元器件简要介绍---热敏电阻
有PTC(POSITIVE TEMPERATURE COEFFICENT)正温度系数，如过流保 护器； NTC(NEGATIVE TEMPERATURE COEFFICENT)负温度系数两种。 ★NTC基本参数有封装尺寸、阻值、允许偏差，B常数、B值偏差等。 NTC阻值随温度呈非线性变化，NTC热敏电阻的阻值随温度的变化 函数如下式：R25C是热敏电阻在室温下的阻值，β是热敏电阻材 料的开尔文(Kelvins)常数，T是热敏电阻的实际摄氏温度。
TH
P-
控开 制关
保护电路使用的元件有： 保护IC、场效应管（MOSFET）、贴片电阻、贴片电容、热敏 电阻、识别电阻（或识别IC)、保险丝、PTC等。
元器件简要介绍
元器件 保护IC 场效应管 功能 检测保护电路当前电池的电压、电流、时间等参数以此 来控制场效应管的开关状态 起开关作用
贴片电阻
贴片电容 热敏电阻
tVDET1--过充电检测延迟，tVDET2--过放电检测延迟，tVDET2--过电流检测延迟，
V--保护IC的V-脚对VSS脚的压降，VSHORT-短路保护检测电压，tSHORT-短路保护检测延迟；
单节保护电路工作原理
三、两参数确定 1、过充电保护延时(外置电容)： 计算公式为：tVdet1[sec]=(C3[F]*(VDD[V]-0.7))/(0.48X10-6) VDD--保护IC的过充电检测电压值。 简便计算：延时时间=C3(UF)/0.01UF*77ms 如：C3容值为0.22UF,则延时值为0.22/0.01X77=1694ms。 注：严格计算还要考虑电容容值的偏差。 ★ 外置电容延时的优缺点： 优点：过充电检测延时时间可以调整，适用于对延时有特殊要求且 一般内置延时的IC又不能达到要求的电路； 缺点：元件数量多，成本增加，故障率提高。
概要
保护电路基本构成
各元器件简要介绍
保护电路工作原理
保护电路的附加功能
保护电路的最新发展
保护电路基本构成
一、控制电路 二、控制开关 三、保护器
CE LL
保器 护
P+
控电 制路
P-
控开 制关
保器 护
另外： 部分保护电路还 有温度保护、识 别功能。
识功 别能
P+
ID CE LL
控电 制路 温保 度护
限流
滤波、调节延迟时间 检测电池块内的环境温度
保险丝
PTC
防止流过电池的电流过大，切断电流回路
流过电流过大时自身阻抗增加，控制回路电流
元器件简要介绍---贴片电阻
基本参数有：封装尺寸、额定功率、阻值、允许偏差等。
1、封装：表示电阻的尺寸大小，有两种表示方法 （1）EIA（美国电子工业协会）代码：以英寸为单位，用4位 数字表 示长和宽，前2位表示长、后2位表示宽； （2）米制代码：以毫米为单位，也是用4位数字表示长和宽； 2、功率：表示通过电流的能力，P=I2*R。
封装：SO-8、TSSOP-8
6IP HWSON、ECH8
元器件简要介绍---场效应管
说明： 1、场效应管与三极管的区别： 场效应管：电压控制器件，内阻小，耗电小，电流可双向流动 三极管：电流控制器件，内阻较大，耗电很大，电流不可双向流动。 2、N沟道场效应管与P沟道场效应管相比：N沟道高电平导通，内阻较小，价格较低；P沟 道低电平导通，内阻较大，价格较高。 3、内阻：指场效应管导通时不同电压、电流下D、S间的内阻，电压越高时，内阻越低； 电流越大，内阻越高。 4、保护电路中，单双节保护电路用N沟道场效应管，多节用P沟道。 5、目前常用N沟道场效应管： FW232、uPA1870、FDW2509NZ uPA2450、uPA2452、ECH8601 例如：uPA1870基本参数为 内部 VDSS=20V, VGSS=±12V, 结构图 ID(DC) =±6A、 ID(pulse) =±80A
1
3
2
R2 1K
C2 0 .1u F
P-
M O S F ET
多节保护电路工作原理
一、两串：
P+ U1 B+
C ELL1
R1 1K C1 0.22uF
8
VCC SENS 1
R4 1K
B2+ R2 1K
C ELL2
7 C2 0.22uF
VC
S-8232ABFT-T 2 6 C3 0.1uF
ICT 5 VSS DO
三、多节保护IC 1、2节保护IC：S-8232、MM1292等； 2、3节保护IC：S-8233、MM1414等； 3、4节保护IC：MM1294、MM1414等； 封装：TSSOP-8、SOP-8、SOP-14、 TSSOP-16、TSSOP-20
单节保护电路工作原理
一、应用电路
保器 护
P+
R1 1 0 0R 5 VDD
单节保护电路工作原理
2、过电流值的计算：
依据公式I=U/R U--保护IC的过电流检测电压值(定值)； R--保护电路中从B-~P-间的内阻值，具体来间说指的是保护 IC的第6脚与R2外接P-处的内阻（大电流回路中MOSFET与 PCB布线内阻之和）。 例如：一个保护电路中保护IC检验电压为0.20V,R为40mΩ （MOS管内阻以3.8V左右计），则过电流检测电压值 0.20V/40mΩ=5A 注:实际应用中需考虑MOS管的内阻会随ID变化而变化.
元器件简要介绍---贴片电容
基本参数：封装尺寸、耐压、容值、允许偏差、材质、阻抗等 1、封装尺寸：其尺寸代码与贴片电阻相同。 2、耐压：不同容值、不同封装、不同偏差的电容厂家能做到的耐 压 值也不相同。一般容值越低，耐压值越高；封装尺寸越大耐 压值也越高；偏差越大耐压值越高。 3、容值：容值表示方法与电阻类似 如：104表示10×104pF=100000pF=0.1uF， 2R2表示2.2pF； 注：容值单位是pF，其中1pF=10-3nF =10-6uF=10-12F 4、允许偏差：允许偏差表示方法也与电阻类似 F档表示±1﹪； J档表示±5﹪； K档表示±10﹪； M档表示±20﹪； N档表示±30﹪；Z档表示+80,-20﹪。 5、材质：COG(NPO)容值精度为5﹪； X5R(X7R)容值精度为10﹪； Y5V容值精度为20﹪；Z5U容值精度为+80,-20﹪；
序号 1 2 3 4 5 6 类型 DOUT VCOUT Ct VDD VSS 功能 过放电控制输出端 过电流控制输入端 过充电控制输出端 延时控制输入端 电源正极 地
元器件简要介绍---保护IC 2、基本参数：略 3、封装（尺寸）： SOT-23-6 SON6 SOT-23-5 SON5
元器件简要介绍---保护IC
IC
CE LL
C1 0 .1u F
R 54 2 1 N X X X
Ct
4
6
VS S DO CO V-
C3 0 .01 u F
1
3
2
R2 1K
C2 0 .1u F
Байду номын сангаасP-
M O S F ET
单节保护电路工作原理
二、工作状态说明
