瑞斯康达企业网关设备LOID配置指导
瑞斯康达交换机基本配置
1、瑞斯康达设备配置基本命令用户名密码为raisecom raisecom<RA>enable raisecomRA#config1RA（config）#create vlan 70,338,440 active //新建vlan70,338,440所有交换机中都要有vlan70，是管理vlan。
RA（config）#interface ip 0RA（config-ip）#ip address 172.17.202.21 255.255.255.0 70//配置交换机管理地址，地址为172.17.202.21，掩码为255.255.255.0，Vlan70RA（config）#exitRA（config）#ip default-gateway 172.17.205.1//交换机管理地址路由为172.17.205.1RA（config）#interface port 1//进入端口1RA（config-port）#switchport mode access//将端口1定义为access口RA（config-port）#switchport access vlan 338//将vlan338添加到该端口中RA（config-port）#exitRA（config）#interface range fastethernet 0/0/2-fastethernet 0/0/201//新建端口组，并将端口2至端口20放入组内。
便于配置RA（config-if-range）#switchport access vlan 440//将vlan338添加到该端口组中。
由于端口默认为access口，所以省去switchport mode access该命令。
RA（config-if-range）#exitRA（config）#interface port 23//进入端口23RA（config-port）#switch mode trunk//将该端口定义为trunk口RA（config-port）#switchport trunk allowed vlan 70,338,440//该端口允许vlan70,338,440通过RA（config-port）#exitRA（config）#exitRA#write //保存，必要的一步2、瑞斯康达设备故障处理基本命令1）查看交换机端口状态2）查看交换机端口描述3）查寻mac地址4）修改交换机配置3、瑞斯康达551B设备对照以上，瑞斯康达551B比较特殊，自定义了上行下行口配置的时候只要注意，上行口名字为line，下行口为client口即可，将原来的eth，ge口命令改为client，line。
瑞斯康达光纤收发器配置方法---2013-06
瑞斯康达公司光纤收发器配置方法
1.登陆
登陆地址：http://192.168.1.254
用户名：admin
登录密码：admin
2.配置端口VLAN
1）进行配置面面
选择左侧菜单“以太网业务管理”中“VLAN管理”选项，出现界面如下：
2）配置以太网端口（Link1口、Link2口、Link3口）
将GE1、GE2、GE3口的VLAN模式选择为“透传”，表示透传所有数据包，其他默认不做修改。
3）配置以太网端口（Link4口：连接光接收机）
将GE4口的VLAN模式选择为“TAG”，缺省VID填写规划的管理VLAN 号，其他默认不做修改。
4）点击“确定”按钮，确定配置信息。
3.配置保存
选择菜单“设备管理”中“配置文件管理”选项，出现界面如下：
点击保存按钮，保存上面的所有配置。
4.重启设备
当设备配置保存后，需要重启设备才能生效。
方法为：选择左侧菜单“设备管理”中“设备重启”选项，重启设备。

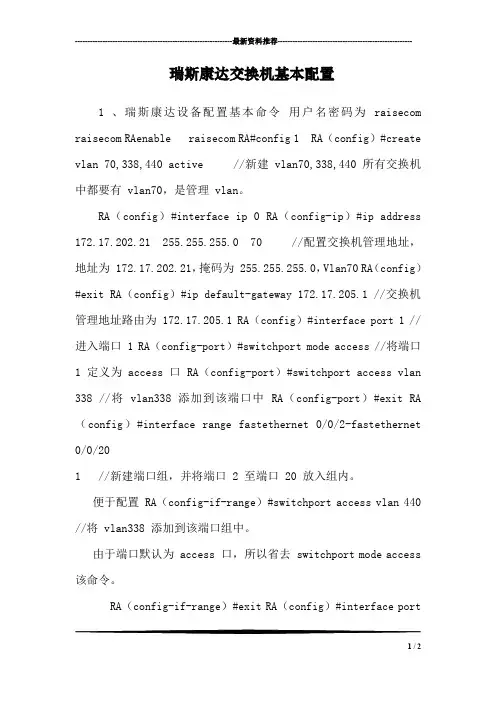

瑞斯康达交换机基本配置
---------------------------------------------------------------最新资料推荐------------------------------------------------------瑞斯康达交换机基本配置1 、瑞斯康达设备配置基本命令用户名密码为raisecom raisecom RAenable raisecom RA#config 1 RA（config）#createvlan 70,338,440 active //新建 vlan70,338,440 所有交换机中都要有 vlan70，是管理 vlan。
RA（config）#interface ip 0 RA（config-ip）#ip address172.17.202.21 255.255.255.0 70 //配置交换机管理地址，地址为 172.17.202.21，掩码为 255.255.255.0，Vlan70 RA（config）#exit RA（config）#ip default-gateway 172.17.205.1 //交换机管理地址路由为 172.17.205.1 RA（config）#interface port 1 //进入端口 1 RA（config-port）#switchport mode access //将端口1 定义为 access 口 RA（config-port）#switchport access vlan338 //将 vlan338 添加到该端口中 RA（config-port）#exit RA （config）#interface range fastethernet 0/0/2-fastethernet0/0/20 1 //新建端口组，并将端口 2 至端口 20 放入组内。
便于配置 RA（config-if-range）#switchport access vlan 440//将 vlan338 添加到该端口组中。
【指导】瑞斯康达汇聚设备配置及维护指导
【关键字】指导
瑞斯康达汇聚设备配置及维护指导
瑞斯康达科技发展股份有限公司
重庆市移动通信公司
一、144路汇聚设备配置及维护指导
1）设备面板示意图
2）设备组网图
3）登录设备
4）VCC通道网管配置
5）设备配置指导图
6)用户业务配置需求
7)业务残局配置
7-1144路汇聚设备多E1配置-1
7-2144路汇聚设备多E1配置-2
7-3144路汇聚设备多E1配置-3
远端设备在线查看
7-4144路汇聚设备单E1配置-4
7-5144路汇聚设备单E1配置-5
7-6144路汇聚设备单E1配置-6
远端设备在线查看
6）设备维护指导
•传输链路告警排查
•传输链路误码排查排查
•E1端口的告警排查
•传输链路存在环路
•设备MAC地址学习
二、63路汇聚设备配置及维护指导1）设备面板示意图
2）设备组网图
3）设备配置指导图
4）登录设备
5）用户业务配置需求
6）业务开局配置
6-1 63路汇聚设备多E1配置-1
6-2 63路汇聚设备多E1配置-2 时隙交叉连接配置
6-3 63路汇聚设备单E1配置-3
6-4 63路汇聚设备多E1配置-4 时隙交叉连接配置
三、汇聚设备支持远端设备列表图
此文档是由网络收集并进行重新排版整理.word可编辑版本！。
瑞斯康达交换机基本配置
瑞斯康达交换机基本配置(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除1、瑞斯康达设备配置基本命令用户名密码为 raisecom raisecom<RA>enable raisecomRA#config1RA（config）#create vlan 70,338,440 active //新建vlan70,338,440所有交换机中都要有vlan70，是管理vlan。
RA（config）#interface ip 0RA（config-ip）#ip address 172.17.202.21 255.255.255.0 70 //配置交换机管理地址，地址为172.17.202.21，掩码为255.255.255.0，Vlan70RA（config）#exitRA（config）#ip default-gateway 172.17.205.1//交换机管理地址路由为172.17.205.1RA（config）#interface port 1//进入端口1RA（config-port）#switchport mode access//将端口1定义为access口RA（config-port）#switchport access vlan 338//将vlan338添加到该端口中RA（config-port）#exit1RA（config）#interface range fastethernet 0/0/2-fastethernet 0/0/20//新建端口组，并将端口2至端口20放入组内。
便于配置RA（config-if-range）#switchport access vlan 440//将vlan338添加到该端口组中。
由于端口默认为access口，所以省去switchport mode access该命令。
瑞斯康达光收发配置
raisecom 光纤收发设备的配置;[登录方式]用户名raisecom密码raisecom高级密码raisecom进入高级模式enable进入配置模式config[业务配置]ITN125-4FE端口分为两种类型：line和client。
使用端口类型+端口号可以进入每个端口进行业务配置。
具体可以看设备的前面板。
1、创建并激活VLANRaisecom(config)#create vlan XXXX active2、登录用户侧端口1，配置其为Access vlan100：具体配置方法Raisecom(config)#interface client 1Raisecom(config-port)#switchport accessvlan 1003、进入线路侧端口1，配置其为TRUNK口，允许VLAN100，200通过：具体配置方法Raisecom(config)#interface line 1Raisecom(config-port)#switchport mode trunkRaisecom(config-port)#switchport trunkallowed vlan 100,200[网管配置]在config模式下，输入ip address A.B.C.D（IP）+255.255.255.0（掩码）+VLAN将vlan 3配置为管理vlan ，ip地址为192.168.168.21具体配置方法：配置IP：Raisecom(config)#ip address 192.168.168.21255.255.255.0 3配置公同体名：Raisecom(config)#snmp-server communitypublic roRaisecom(config)#snmp-server community privaterw我公司vlan 1、2作为公司内部管理预留，不能使用。
[端口限速配置]配置client1端口限速1Mbps具体配置方法Raisecom(config)#rate-limit client 1 both1000[配置保存]在全局模式下输入write具体配置方法Raisecom#write。
瑞斯康达EPON配置手册_2008-04-27_
介绍了EPON OLT设备的安装过程、设备启 动、软硬件维护与监控等内容。
《瑞斯康达交换机软件配置指导》 介绍了EPON OLT设备以太网交换系统部分
的配置与其所支持的特性。
《瑞斯康达交换机软件命令手册》 介绍了EPON OLT设备以太网交换系统部分
的配置命令和详细解释。
文档结构：
本用户手册包括以下内容： 第一章：命令行使用方法
———————————————————————————————————————
声明
Copyright ©2007 北京瑞斯康达科技发展有限公司 版权所有，保留一切权利。 非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得 以任何形式传播。
是北京瑞斯康达科技发展有限公司的注册商标。 对于本手册中出现的其它商标，由各自的所有人拥有。 这里的产品和服务名称都为北京瑞斯康达科技发展有限公司的商标。 由于产品版本升级或其它原因，本手册内容会不定期进行更新。除非另有约定，本手册仅作 为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
2.2.2
系统启动文件....................................................................................................... 11
2.3 管理接口配置 .......................................................................................................... 11
3.1.6
P2P 访问控制 .......................................................................................................17
瑞斯康达交换机基本配置
1、瑞斯康达设备配置基本命令用户名密码为raisecom raisecom<RA>enable raisecomRA#config1RA（config）#create vlan 70,338,440 active //新建vlan70,338,440 所有交换机中都要有vlan70，是管理vlan。
RA（config）#interface ip 0RA（config-ip）#ip address 70//配置交换机管理RA（config）#exit//交换机管理地址路由RA（config）#interface port 1//进入端口1RA（config-port）#switchport mode access//将端口1定义为access口RA（config-port）#switchport access vlan 338//将vlan338添加到该端口中RA（config-port）#exitRA（config）#interface range fastethernet 0/0/2-fastethernet 0/0/20 //新建端口组，并将端口2至端口20放入组内。
便于配置RA（config-if-range）#switchport access vlan 440//将vlan338添加到该端口组中。
由于端口默认为access口，所以省去switchport mode access该命令。
RA（config-if-range）#exitRA（config）#interface port 23//进入端口23RA（config-port）#switch mode trunk//将该端口定义为trunk口RA（config-port）#switchport trunk allowed vlan 70,338,440//该端口允许vlan70,338,440通过RA（config-port）#exitRA（config）#exitRA#write //保存，必要的一步2、瑞斯康达设备故障处理基本命令1）查看交换机端口状态2）查看交换机端口描述3）查寻mac地址4）修改交换机配置3、瑞斯康达551B设备对照以上，瑞斯康达551B比较特殊，自定义了上行下行口配置的时候只要注意，上行口名字为line，下行口为client口即可，将原来的eth，ge口命令改为client，line。
瑞斯康达OLT配置部分
OLT配置部分1、设备命名Raisecom#hostname XYGD_5800E2、时间设置Raisecom#clock set 18 59 00 2010 08 313、带外网管Raisecom#config tRaisecom(config)#management-port ip address 192.168.10.2 255.255.255.04、带内网管Raisecom(config)#interface ip 0Raisecom(config-ip)#ip address 172.16.1.1 255.255.0.0 2000Raisecom(config-ip)#exit5、配置网关地址Raisecom(config)#ip default-gateway 172.16.1.2546、板卡创建,新插入的板卡或者槽位板卡更换类型都需要进行一次手动的创建Raisecom#fttxRaisecom(fttx)#create card slot 1 type 2ponRaisecom(fttx)#create card slot 6 type 4ge|2ge7、配置ONU自动注册授权Raisecom#fttxRaisecom(fttx)#interface olt 1/1Raisecom(fttx-olt0:5)# authorization mode none8、一般在ONU设备注册成功以后，可以进行一步操作，将自动创建的ONU改成手动创建，这样就不会因为ONU在线过多将以前的ONU删除。
配置ONU名称、并将自动创建的ONU 设备转变为用户显式创建Raisecom(fttx)#interface onu 1/1/1Raisecom(fttx-onu1/1:1)#hostname xxXQRaisecom(fttx-onu1/1:1)#creation-type automatic-to-manual9、创建VLANRaisecom(config)#create vlan 20,100,200,400,500 active10、查看端口对应表Raisecom#fttxRaisecom(fttx)#show port-mappingService Port ID Service Port type Switch Port ID-----------------------------------------------------1/1PON 11/2PON 2……6/1GE 116/2GE 12…….11、配置OLT上行数据GE口VLAN模式Raisecom(config)# interface port 11Raisecom(config-port)# switchport mode trunkRaisecom(config-port)# switchport trunk allowed vlan 10,20,30,66 12、配置OLT下行EPON口VLAN模式Raisecom(config)# interface port 1Raisecom(config-port)# switchport mode trunkRaisecom(config-port)# switchport trunk allowed vlan 10,20,30,6613、配置ONU FE口的VLANRaisecom(fttx)#int onu 1/1/1Raisecom(fttx-onu1/1:1)#uni ethernet 1Raisecom(fttx-onu-uni1/1/1:1)#vlan mode trunkRaisecom(fttx-onu-uni1/1/1:1)#vlan trunk allowed 901,1503Raisecom(fttx-onu-uni1/1/1:1)#exitRaisecom(fttx-onu1/1:1)#uni ethernet 2Raisecom(fttx-onu-uni1/1/1:2)#vlan mode taggedRaisecom(fttx-onu-uni1/1/1:2)#native vlan 901Raisecom(fttx-onu-uni1/1/1:2)#exit14、配置同一个PON下不同ONU之间的互相访问Raisecom(fttx)#int onu 1/1/1Raisecom(fttx-onu1/1:1)#p2p-access add 2Raisecom(fttx-onu1/1:1)#exitRaisecom(fttx)#int onu 1/1/2Raisecom(fttx-onu1/1:2)# p2p-access add 115、配置ONU 的FE口隔离Raisecom(fttx)#int onu 0/5/1Raisecom(fttx-onu0/5:1)#uni ethernet 1Raisecom(fttx-onu-uni0/5/1:1)#switchport isolation enableONU更换ONU更换：PON 1/1口下的第一个ONU故障，需更换，新ONU的MAC地址为000e.5e00.0002 Raisecom(fttx)#interface onu 1/1/1Raisecom(fttx-onu1/1:1)#rebind mac 000e.5e00.0002新ONU更换上去后，会注册成为onu 1/1/1，然后自动读取onu 1/1/1的配置；查看设备的学习到的MAC地址：Raisecom(fttx)#interface onu 1/1/1Raisecom(fttx-onu1/1:1)#show interfaceonu 1/1/1 mac-address-table l2-address allRaisecom(fttx)#interface olt 1/1Raisecom(fttx-olt1:1)#show interface olt 1/1 mac-address-table l2-addressRaisecom#show mac-address-table l2-address port 5EOC配置部分在olt上通过partner方式配置ISCOM5800(fttx)#int onu 4/1/6ISCOM5800(fttx-onu4/1:6)#partner discovery enable--------》启用partner发现协议ISCOM5800(fttx-onu4/1:6)#show int onu 4/1/6 partner ------》查看发现的设备 Device ID : 2Device name : ISCOM4002Device type : homePlugAVDevice SN :MAC address : 000e.5e07.272eHW version : A.3SW version : 1.10.11Boot version: 1.10.3IP address type : ManualIP address : 192.168.15.219[255.255.255.0]Default GW : 192.168.15.1Outband IP address : 192.168.1.100[255.255.255.0]Outband Default GW : 192.168.1.1MNG VLAN : CVLAN 0[SVLAN 0][Pri 5]ISCOM5800(fttx-onu4/1:6)#partner 2 mng-ip 192.168.10.3 default-gw192.168.10.1 vlan 100 0 5注意：配置vlan 时，svlan 为0 代表不打外层标签。
瑞斯康达汇聚设备配置及维护指导
瑞斯康达汇聚设备配置及维护指导瑞斯康达科技发展股份有限公司重庆市移动通信公司一、144路汇聚设备配置及维护指导1）设备面板示意图2）设备组网图3）登录设备4）VCC通道网管配置5）设备配置指导图6)用户业务配置需求7)业务开局配置7-1144路汇聚设备多E1配置-1 时隙交叉连接配置后面1指的该vc4中的第1路时隙中EOP-FE16E1单盘反向复用配置口；EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disableESW-2GE单盘trunk功能配置ESW-2GE单盘的交换端口配置远端设备在线查看RC953-FX/E4E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
（“OFF”在上，“ON”在下）1、带宽开为2M或4M：需要将“SW2”的第3、4位开关由“OFF”拨至“ON”位带宽开为6M：需要将“SW2”的第4位开关由“OFF”拨至“ON”位带宽开为8M：“SW2”保持默认不变，即全部4位都在“OFF”位2、需要将“SW3”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效RC953-FX/E8E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”二组拨码。
（“OFF”在上，“ON”在下）1、带宽开为2M或4M：需要将“SW1”的第3、4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为6M：需要将“SW1”的第4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为8M：需要将“SW1”的第5、6、7、8位开关由“OFF”拨至“ON”位带宽开为10M：需要将“SW1”的第6、7、8位开关由“OFF”拨至“ON”位带宽开为12M：需要将“SW1”的第7、8位开关由“OFF”拨至“ON”位带宽开为14M：需要将“SW1”的第8位开关由“OFF”拨至“ON”位带宽开为16M：“SW1”保持默认不变，即全部4位都在“OFF”位2、需要将“SW2”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效Raisecom(config)# sho device1->62000:0:1 前面1为槽位号1，后面1为该路业务虚通道端口号7-2144路汇聚设备多E1配置-2时隙交叉连接配置后面1指的该vc4中的第1路时隙中EOP-FE16E1单盘反向复用配置EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disableESW-2GE单盘trunk功能配置远端设备在线查看RC953-FX/E4E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
瑞斯康达光纤收发器配置方法修订稿
瑞斯康达光纤收发器配
置方法
WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
瑞斯康达公司光纤收发器配置方法
1.登陆
登陆地址：用户名：admin
登录密码：admin
2.配置端口VLAN
1）进行配置面面
选择左侧菜单“以太网业务管理”中“VLAN管理”选项，出现界面如下：
2）配置以太网端口（Link1口、Link2口、Link3口）
将GE1、GE2、GE3口的VLAN模式选择为“透传”，表示透传所有数据包，其他默认不做修改。
3）配置以太网端口（Link4口：连接光接收机）
将GE4口的VLAN模式选择为“TAG”，缺省VID填写规划的管理VLAN号，其他默认不做修改。
4）点击“确定”按钮，确定配置信息。
3.配置保存
选择菜单“设备管理”中“配置文件管理”选项，出现界面如下：
点击保存按钮，保存上面的所有配置。
4.重启设备
当设备配置保存后，需要重启设备才能生效。
方法为：选择左侧菜单“设备管理”中“设备重启”选项，重启设备。
瑞斯康达-自己
瑞斯康达交换机配置说明瑞斯康达28系列假设:1-22口接普通上网用户(vlan id 101)22口接医保用户(vlan id 506)23口透传VLAN101 VLAN50624口是上行口一.进入系统配置模式1.用户名:raisecom密码:raisecom (没有改过的交换机所有密码都应该是这个)进入配置:enable进入全局配置:config转换中文提示chinese退出:exit2.配置交换机必需进入config模式3.使用SHOW命令必需退出config模式4.查看2端口所在VLAN及类型(trunk(tag)/access(untag)) show interface port 2 switchport5.批量端口处理1-22端口或所有端口interface range 1-22(all)6.删除VLAN no vlan ID7.关闭或开启生成树(厂家建议关闭) spanning-tree enable(disable)8.端口隔离(厂家建议) switchport protect(注:进入端口后进行隔离,也可批量隔离.同VLAN或没有VLAN的交换机端口进行隔离.但上行口不能包括在内.)8.保存write9.删除所以配置erase10.修改设置名称为国贸37 hostname guomao3711.修改登路密码password12.1)开启1-23端口环路检测loopback-detection enable port-list 1-23 2)设置环路检测时间为20秒loopback-detection hello-time 2013.1)开启广播风暴抑制storm-control all enable2)设置广播包大小为512 storm-control pps 512二.交换机VLAN的划分1.创建VLAN101 vlan 1012.vlan名称(上网) name shangwang3.开启(关闭)VLAN state active(suspend)注: 1)创建VLAN 另一方法并可以直接开启VLAN create vlan 101 active2)给VLAN加名称(1)进入VLAN vlan 101(2)VLAN名为上网name shangwang4.将24口设为上行端口,设置端口类型为trunk(为tag)1)进入24端口interface port 242)设置端口类型为trunk(tag) switchport mode trunk3)设置允许通过的vlan switchport trunk allowed vlan (vlanID或all)一般加all就行,都让他通过注:恢复端口trunk类型(删除VLAN里trunk端口)也是在进入端口后输入no switchport mode5.将1-21口设为下行端口,端口ID为VLAN101 设置端口类型为access(为untag)1)进入1端口interface port 12)设置端口类型为access(untag) switchport access vlan 101注:一个端口一个端口设置比较麻烦,可以批量处理命令格式为1)进入1-21端口批理配置模式interface range 1-212)设置1-21设口类型accrss switchport access vlan 1013)删除1-21端口access类型(untag) no switchport access vlan4)如果只想删除4端口access(untag)只需单独进入4端口使用上条命令6.创建VLAN506 vlan 5067.vlan名称(医保) name yibao8.开启(关闭)VLAN state active(suspend)9.[此步可以不操做,默认就已经加入了] 将24口设为上行端口,设置端口类型为trunk(为tag)1)进入24端口interface port 242)设置端口类型为trunk(tag) switchport mode trunk5.将22口设为下行端口,端口ID为VLAN506 设置端口类型为access(为untag)1)进入22端口interface port 222)设置端口类型为access(untag) switchport access vlan 5066.配置透传端口23及VLAN1)进入24端口interface port 242)设置端口类型为trunk(tag) switchport mode trunk3)透传VLAN101 switchport trunk allowed vlan 1014)添加第二个透传VLAN506 switchport trunk allowed vlan add 5065) 进入23端口interface port 236)设置端口类型为trunk(tag) switchport mode trunk7)透传VLAN101 switchport trunk allowed vlan 1018)添加第二个透传VLAN506 switchport trunk allowed vlan add 506注:1)如果要在trunk端口内添加新的vlan使用命令2)如果要在trunk端口上删除现有vlan使用命令switchport trunk allowed vlan remove <vlan id>第六步透传,个人认为用默认即可没必要指定,第六步主要是演示如何指定接收和透传VLAN,一般在需要透传时只要进入透传端口加入switchport mode trunk即可.三.端口配置1.进入1端口设置interface port 1注:也可批量设置1-21端口interface range 1-212.设置端口状态为自适应模式(speed和duplex) speed auto3.设置端口为10M(或100M) speed 10(100)4.设置端口双工为半双工(或全双工) duplex half(full)5.设置端口1-23带宽流量,上行640KB,下行4096KB,突发为64KB(在config模式下直接配置)rate-limit port-list 1-23 ingress 640 64rate-limit port-list 1-23 egress 4096 64四. 创建telnet远程管理1.进入管理IP接口模式0(范围0-14) interface ip 02.设置交换机IP及子码及VLANID101 ip address 10.73.10.252 255.255.255.0 101注: 1)删除IP地址no ip address 10.73.10.2522)查看IP地址show interface ip3.设置网关(CONFIG模式下配置不是接口下配) ip default-gateway 10.73.10.254注: 1)删除网关no ip default-gateway四.保存write。
瑞斯康达汇聚设备配置及维护指导
瑞斯康达汇聚设备配置及维护指导瑞斯康达科技发展股份有限公司重庆市移动通信公司一、144路汇聚设备配置及维护指导1）设备面板示意图2）设备组网图3）登录设备4）VCC通道网管配置5）设备配置指导图6)用户业务配置需求7)业务开局配置7-1144路汇聚设备多E1配置-1 时隙交叉连接配置EOP-FE16E1单盘反向复用配置端口；EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disable ESW-2GE单盘trunk功能配置ESW-2GE单盘的交换端口配置远端设备在线查看RC953-FX/E4E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
（“OFF”在上，“ON”在下）1、带宽开为2M或4M：需要将“SW2”的第3、4位开关由“OFF”拨至“ON”位带宽开为6M：需要将“SW2”的第4位开关由“OFF”拨至“ON”位带宽开为8M：“SW2”保持默认不变，即全部4位都在“OFF”位2、需要将“SW3”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效RC953-FX/E8E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”二组拨码。
（“OFF”在上，“ON”在下）1、带宽开为2M或4M：需要将“SW1”的第3、4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为6M：需要将“SW1”的第4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为8M：需要将“SW1”的第5、6、7、8位开关由“OFF”拨至“ON”位带宽开为10M：需要将“SW1”的第6、7、8位开关由“OFF”拨至“ON”位带宽开为12M：需要将“SW1”的第7、8位开关由“OFF”拨至“ON”位带宽开为14M：需要将“SW1”的第8位开关由“OFF”拨至“ON”位带宽开为16M：“SW1”保持默认不变，即全部4位都在“OFF”位2、需要将“SW2”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效Raisecom(config)# sho device1->62000:0:1 前面1为槽位号1，后面1为该路业务虚通道端口号7-2144路汇聚设备多E1配置-2时隙交叉连接配置为1，后面1指的该vc4中的第1路时隙中EOP-FE16E1单盘反向复用配置EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disableESW-2GE单盘trunk功能配置远端设备在线查看RC953-FX/E4E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
北京瑞斯康达EPON开局配置2008-8
设备说 明 1U盒式设备，4PON+4GE 机框设备，2PON+2GE
ISCOM 5800 机框设备，最大22 PON
ISCOM 5101 1GE/FE
ISCOM 5104 4FE
ISCOM 5108 8FE
ISCOM 5116 16FE
ISCOM 5124 24FE
ISCOM 5204 4FE+2POTS
automatic-authorization （enable | disable） 配置ONU自动授权使能或禁止；授权模式针对单个PON端 口设置
show interface olt slot-id/olt-list information 显示PON端口授权模式信息
建议同一OLT设备的所有PON端口都使用相同授权模式；
网
– ISCOM 1000系列简单易用型二层以太网交换机 – ISCOM 2000系列网管智能型二层以太网交换机
管
– ISCOM 3000系列高级控制型三层以太网交换机
– ISCOM 4100系列EoA
– ISCOM 4300系列第二代EoS
– ISCOM 5000系列GEPON产品
• 综合网管平台
系统最大提供4个PON口，管理256个ONU（1：64）
Console口 SNMP口
4×GE
4×PON口
产品特点：
•1U、19英寸结构 •支持骨干光纤冗余保护功能。 •支持可动态升级的DBA算法，方便用户对带宽的控制。 •支持链路聚合； •L2交换功能
OLT ISCOM5504产品
• 1U、19英寸结构 • 支持4路EPON端口 • 上联4路GE端口； • 支持1：64分光比，支持20km长距接入。 • 单台设备支持256个ONU。 • 支持骨干光纤冗余保护功能 • 支持环路链路检测功能 • 支持上联口链路聚合功能
广西电信瑞斯康达政企网关桥接模式配置指导20180801
广西电信瑞斯康达政企网关桥接模式配置指导2018年7月第一种场景：网管平台直接下发桥接工单这种场景配置最简单，只需要注意WAN口的连接类型选择为IPoE模式。
1、输入LOID注册装维人员电脑连接政企网关的LAN4口，192.168.1.1登陆设备配置页面。
注册ITMS网管平台，确认LOID状态正常，下发成功。
2、修改WAN口子接口41在“基础配置”—“接口配置”—“WAN接口配置”，找到Internet_B_41的桥接口，点击右侧的编辑按钮（信封图标）。
连接类型注意选择“IPoE”不要选PPPoE，服务类别绑定选“OTHER”，子接口ID 41不变，点应用确定。
3、保存设备配置点击右上角天翼LOGO下面的”保存配置”，保存当前配置。
至此桥接模式配置完成。
可以将PC连接到LAN1口进行业务测试。
（注意：OTHER模式的桥接口无法访问设备配置页面192.168.1.1，如果电脑连接在LAN1口，可能无法访问配置页面，故配置网关时请接在LAN4口，测试业务再接到LAN1口）第二种场景：网管平台下发路由工单，手工修改为桥接1、输入LOID注册装维人员电脑连接政企网关的LAN4口，192.168.1.1登陆设备配置页面。
注册ITMS网管平台，确认LOID状态正常，下发成功。
2、创建vlan41在“基础配置”—“接口配置”—“LAN接口配置”—“VLAN设置”，创建VLAN 41.3、把端口加入vlan41在“基础配置”—“接口配置”—“LAN接口配置”—“VLAN设置”，VLAN 端口绑定列表将LAN1端口勾到vlan 41。
点绑定确认。
（注意：加入VLAN 41的LAN口无法访问设备配置页面192.168.1.1，此时装维人员的电脑如果接在LAN1口，配置页面链接可能会断开，需要接到LAN3或LAN4口。
配置完成后再接到LAN1口测试业务）4、修改WAN口子接口41在“基础配置”—“接口配置”—“WAN接口配置”，找到Internet_R_41的桥接口，点击右侧的编辑按钮（信封图标）。
瑞斯康达交换机基本配置
瑞斯康达交换机基本配置(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除1、瑞斯康达设备配置基本命令用户名密码为 raisecom raisecom<RA>enable raisecomRA#config1RA（config）#create vlan 70,338,440 active //新建vlan70,338,440所有交换机中都要有vlan70，是管理vlan。
RA（config）#interface ip 0RA（config-ip）#ip address 172.17.202.21 255.255.255.0 70 //配置交换机管理地址，地址为172.17.202.21，掩码为255.255.255.0，Vlan70RA（config）#exitRA（config）#ip default-gateway 172.17.205.1//交换机管理地址路由为172.17.205.1RA（config）#interface port 1//进入端口1RA（config-port）#switchport mode access//将端口1定义为access口RA（config-port）#switchport access vlan 338//将vlan338添加到该端口中RA（config-port）#exit1RA（config）#interface range fastethernet 0/0/2-fastethernet 0/0/20//新建端口组，并将端口2至端口20放入组内。
便于配置RA（config-if-range）#switchport access vlan 440//将vlan338添加到该端口组中。
由于端口默认为access口，所以省去switchport mode access该命令。
瑞斯康达交换机基本配置---精品管理资料
1、瑞斯康达设备配置基本命令用户名密码为raisecom raisecom〈RA〉enable raisecomRA#config1RA(config）#create vlan 70,338,440 active //新建vlan70，338,440 所有交换机中都要有vlan70，是管理vlan。
RA（config）＃interface ip 0RA(config-ip）#ip address 172.17.202.21 255。
255.255。
0 70//配置交换机管理地址，地址为172。
17.202。
21，掩码为255.255。
255.0,Vlan70RA（config)#exitRA（config）#ip default—gateway 172.17.205.1//交换机管理地址路由为172。
17。
205。
1RA（config）＃interface port 1//进入端口1RA（config—port）#switchport mode access1//将端口1定义为access口RA（config—port）＃switchport access vlan 338//将vlan338添加到该端口中RA（config-port)#exitRA（config）#interface range fastethernet 0/0/2-fastethernet 0/0/20//新建端口组,并将端口2至端口20放入组内。
便于配置RA（config-if-range)#switchport access vlan 440//将vlan338添加到该端口组中。
由于端口默认为access口，所以省去switchport mode access该命令。
RA(config-if—range）＃exitRA（config)＃interface port 23//进入端口23RA（config—port）#switch mode trunk//将该端口定义为trunk口RA（config—port)#switchport trunk allowed vlan 70,338，440//该端口允许vlan70,338，440通过RA（config-port）#exitRA（config)#exitRA＃write //保存,必要的一步2、瑞斯康达设备故障处理基本命令1）查看交换机端口状态2)查看交换机端口描述3)查寻mac地址4）修改交换机配置3、瑞斯康达551B设备对照以上，瑞斯康达551B比较特殊，自定义了上行下行口配置的时候只要注意，上行口名字为line，下行口为client口即可，将原来的eth，ge口命令改为client,line。
瑞斯康达交换机配置过程
将电脑和交换机用配置线连接好（如使用配置器，需安装驱动）
1．点击开始→所有程序→附件→通讯→超级终端
（图一）
这个名称可以随便取不重要
2．
（图二）
第一次进入会要求输入区号直接输029就可以
“连接时使用”要求选择端口端口可以在设备管理器-—端口种查看（一般为COM3）3．
(图三)
图二点击确定后弹出图三点击还原默认设置然后确定
4．
(图四）
进入配置界面后按回车会弹出图四,默认密码1234，输入1234后会自动跳转到图五5．
（图五）
输入“2”对端口进行VLAN划分
（图六）
划分完毕后按任意键到图七
（图七）继续输入“2”为交换机配置上行口
(图八）
输入：“m"
输入：“1”配置完成接着输入：“q”退出
输入：“y”保存设置配置完成。
瑞斯康达配置脚本说明（1）
瑞斯康达配置脚本说明（1）1、初始化配置login:raisecompassword:raisecomRaisecom>enablePassword:raisecomRaisecom#hostname iscom2126-ea-ma-pwriscom2126-ea-ma-pwr#user name raisecom password raisecomiscom2126-ea-ma-pwr#clock set 01 36 11 2012 06 08iscom2126-ea-ma-pwr#config2、交换机保护配置iscom2126-ea-ma-pwr(config)#spanning-tree disable 关闭生成树协议iscom2126-ea-ma-pwr(config)#loopback-detection enable port-list 1-24 开启环路检查功能iscom2126-ea-ma-pwr(config)#storm-control broadcast enable port 1-24 开启广播风暴抑制iscom2126-ea-ma-pwr(config)#ip igmp snooping vlan-list 4000 immediate-leave 开启IGMP SNOOPING3、交换机端口配置iscom2126-ea-ma-pwr(config)#create vlan 5，4000 active 创建VLAN并激活iscom2126-ea-ma-pwr(config)#interface range 1-24 进入批量端口配置模式iscom2126-ea-ma-pwr(config-range)#switchport mode access 将端口设置为ACCESS模式iscom2126-ea-ma-pwr(config-range)#switchport access vlan 4000 为端口打VLAN标记iscom2126-ea-ma-pwr(config-range)#switchport protect 开启端口保护iscom2126-ea-ma-pwr(config-range)#quitiscom2126-ea-ma-pwr(config)#interface range 25-26 进入上联端口iscom2126-ea-ma-pwr(config-range)#descriptioniscom2126ea-ma-pwr-25 创建端口描述信息iscom2126-ea-ma-pwr(config-range)#switchport mode trunk 配置端口为TRUNK模式iscom2126-ea-ma-pwr(config-range)#switchport trunk allowed vlan 5,4000 confirm 允许透传VLAN5，4000iscom2126-ea-ma-pwr(config-range)#switchport trunk untagged vlan remove 1 不透传VLAN 1iscom2126-ea-ma-pwr(config-range)#quit4、交换机管理配置switchport trunk allowed vlan 5iscom2126-ea-ma-pwr(config)#interface ip 0iscom2126-ea-ma-pwr(config-ip)#ip address 172.22.103.14 255.255.248.0 5 配置交换机管理IP地址及对应的VLAN iscom2126-ea-ma-pwr(config-ip)#quitiscom2126-ea-ma-pwr(config)#ip default-gateway 172.22.103.254 配置默认网关iscom2126-ea-ma-pwr(config)#quitiscom2126-ea-ma-pwr(config)#snmp-server enable traps 开启SNMP功能iscom2126-ea-ma-pwr(config)#snmp-server communityprivate view raisecomview rw 设置团体名、其对应的视图和访问权iscom2126-ea-ma-pwr(config)#snmp-server community public view raisecomview roiscom2126-ea-ma-pwr(config)#snmp-server host 172.16.27.243 version 2c public 设置目标主机地址iscom2126-ea-ma-pwr(config)#snmp-server host 172.16.27.243 version 2c privateiscom2126-ea-ma-pwr(config)#logging on 设置SYSLOG功能iscom2126-ea-ma-pwr(config)#logging host 172.16.27.243 local0 alerts5、保存配置并检查iscom2126-ea-ma-pwr#writeiscom2126-ea-ma-pwr#show running-configiscom2126-ea-ma-pwr#show startup-config6、查看状态iscom2126-ea-ma-pwr(config)#show mac-address-table l2-address vlan 4000 | ex 25 查看MAC地址iscom2126-ea-ma-pwr(config)#show mac-address-table l2-address port 26iscom2126-ea-ma-pwr(config)#show interface ip 查看IP接口信息iscom2126-ea-ma-pwr(config)#show interface port 查看端口信息iscom2126-ea-ma-pwr(config)#show poe port-list 1-24 detail 查看POE供电情况iscom2126-ea-ma-pwr(config)#interface port 1iscom2126-ea-ma-pwr(config-port)#poe disable 关闭POE供电iscom2126-ea-ma-pwr(config-port)#poe enable 开启POE供电iscom2126-ea-ma-pwr(config-port)#shutdowniscom2126-ea-ma-pwr(config-port)#no shutdowniscom2126-ea-ma-pwr(config-port)#quit7、重启交换机iscom2126-ea-ma-pwr#reboot now8、删除配置iscom2126-ea-ma-pwr#erase。
