工厂电气控制技术实验指导书

工厂电气控制技术实验指导书

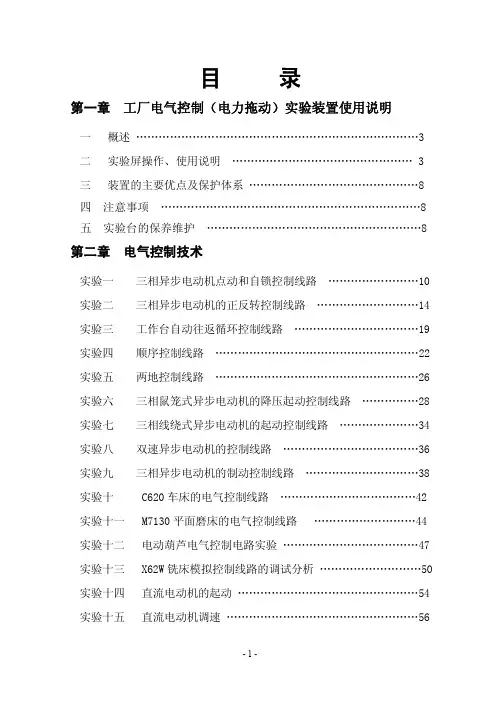

目录

实验一三相鼠笼式异步电动机的点动和自锁控制 (2)

实验二三相异步电动机的正反转控制 (4)

实验三三相鼠笼式异步机电动机降压起动控制 (6)

实验四三相异步机电动机能耗制动 (8)

实验五三相线绕式异步电动机的起动控制 (10)

实验一 三相鼠笼式异步电动机的点动和自锁控制

一.概述

三相笼式异步电机由于结构简单、性价比高、维修方便等优点获得了广泛的应用。在工农业生产中，经常采用继电接触控制系统对中小功率笼式异步机进行直接起动，其控制线路大部由继电器、接触器、按钮等有触头电器组成。

某些生产机械在安装或维修后常常需要所谓“点动”控制。图3-7所示为点动控制原理图，图中主回路可不接热继电器。当按下起动按钮SB 2时，电机转动；松开按扭后，由于按钮自动复位，电机停转。点动起停的时间长短由操作者手动控制。

除点动外，电机更多地工作于连续动转状态，由图示3-8(a)所示为单向连续旋转控制原理图，此时主回路上应装设热继电器作长期过载保护。当按下起动按钮SB 2时，电机转动，按下停止按钮SB 1，电机停转。图3-8 (B)所示控制原理图可实现点动

和连续旋转两种工况SB 2为电机连续工作起动按钮，SB 3为电机点动起动按钮，SB 1为电机停止按钮。

二．实验目的

1．熟悉三相鼠笼式异步电机单方向起动停止和点动控制线路中各电器元件的使用方法及其在线路中所起的作用。

2．掌握三相鼠笼式异步电机单方向起动停止和点动控制线路的工作原理、接线方法、调试及故障排除技能。

三．实验设备

KM1

~V W

V

~

U 图3-7 三相鼠笼式异步电机点动控制线路

图3-8 三相鼠笼式异步电机单向连续旋转控制线路

U

U (a)

V ~V

~~~~~~(b)

四．实验内容

1．三相鼠笼式异步电机点动控制线路

2．三相鼠笼式异步电机单方向连续旋转控制线路

3．三相鼠笼式异步电机点动及单方向连续旋转复合控制线路

五．实验步骤

1．检查各实验设备外观及质量是否良好。

2．按图3－7三相鼠笼式异步电机点动控制线路进行正确接线，先接主回路，再接控制回路。自己检查无误并经指导教师检查认可后方可合闸通电实验。

(1).全上三相电源开关Q。

(2).按下起动按钮SB2，观察电机工作情况，体会点动操作（注意，操作次数不宜过多过频繁）

(3).断开三相电源开关Q。

3．按图3－8(A)三相笼式异步电机单向连续旋转控制线路进行正确接线，自己检查无误并经指导教师检查认可后合闸通电实验。

(1).合上三相电源开关Q。

(2).按下起按钮SB2，观察电机工作情况。

(3).按下停止按钮SB1，待电机完全停转后再次按下起动按钮SB2，使电机工作。

(4).手动断开热继电器FR常闭触头一端导线（模拟线路中热继电器动作），观察FR动作对线路的影响。

(5).断开三相电源开关Q。

4．按图3－8(B)三相鼠笼式异步电机点动及单向连续旋转复合控制线路进行正确接线，自己检查无误并经指导老师检查认可后合闸通电实验。

(1)合上三相电源开关Q。

(2)按下点动按钮SB3，观察电机工作情况。

(3)按下连续旋转起动按钮SB2，观察电机工作情况。

(4)按下停止按钮SB1，断开三相电源开关Q。

六．思考题

1．在图3－8(A)中，若自锁常开触头错接成常闭触头，会发生什么现象？

2．在图3－8(B)中，说明按下按钮SB3时电机为何是点动工作？

3．实验线路中是如何实现短路保护、过载保护、欠压保护与失压保护的？

4．自锁控制线路在长期工作后可能出现失去自锁作用的现象，试结合有关资料分析产生的原因。

实验二 三相异步电动机的正反转控制

一．实验目的

掌握三相异步电动机正反转控制电路的工作原理、接线及操作方法。

控制，称为互锁或联锁控制。

对于要求频繁实现正反转的电动机，可用图3—10电路实现电动机控制，它是在图3—10电路基础上将正反转起动按钮SB 2与反转起动按钮SB 3的常闭触点串接在对方常开触点电路中，利用按钮的常开、常闭触点的机械联接，在电路中互相制约的方法，称为机械互锁。这种具有电气、机械双重互锁的控制电路是常用、可靠的电动机可旋转控制电路，它既可实现正转—停止—反转—停止的控制，又可实现正转—反转—停止的控制。

U V W

～

220V 图3－10

三．实验设备及所选用组件箱

四．预习要求

了解电机实现正反转可采用哪几种电路实现以及每一种电路的适用场合。

五．实验内容

1．按图3—9接线，检查接线正确后，合上主电源。按下SB2按钮，电动机正转，观察各交流接触器的动作情况；按下SB1，电机停转，再按下SB3，观察电机的转向，并体会联锁触头的作用。

2．按图3—10接线，实现电机的正反转。

六．实验总结

1．分析图3—10的实验原理。

2．讨论自锁触头和联锁触点的作用。

七．实验思考

图3—10中将KM1、KM2常闭辅助触点串接在对方线圈电路，实现联锁，可否直接利用按钮开关的常闭触点实现互锁。

实验三 三相鼠笼式异步机电动机降压起动控制

一．概述

示为三相鼠笼式异步电机定子绕组串电阻降压起动控制线路，SB 1为电机停止

按钮。电机起动时在三相定子绕组中串入电阻，减少定

子绕组上的电压降，起动结束后再将电阻短接，电机在

额定电压下正常运行。整个起动过程只需按一次起动按钮SB 2，就可由时间继电

器自动完成。对于正常运行

时电机定子绕组接成三角形的三相笼式异步机，起动时均可采用星一三角起动。

图3－12所示为三相鼠笼

式异步电机星一三角降压起动控制线路，其中SB 2为电机起动按钮，SB 1为停

止按钮。起动时，先将定子绕组按星型联接，接入三相交流电源，电机以额定电压１/1.732起动；待电机转速接近转速时，再将定子绕组改接成三角形，电机承受额定电压进入正常动转．

~~~图3-12 三相鼠笼式异步电机星形-三角形降压起动控制线路
