第八章 键、销及过盈配合连接
过盈连接
一、过盈连接的种类过盈连接是依靠包容件（孔）和被包容件（轴）配合后的过盈来实现紧固连接的。
这种连接的结构简单、同心度好、承载能力强，能承受变载和冲击力，还可避免零件因加工出键槽等而削弱强度，但配合加工精度要求较高，采用圆柱面接合时装拆不便。
过盈连接的配合面主要是圆柱面和圆锥面，其他形式较少。
1．圆柱面过盈连接其配合过盈量的大小，是由连接本身要求的紧固程度所决定的。
在确定配合种类时，一般应选择其最小过盈等于或稍大于连接所需的最小过盈。
因过盈量过大将导致装配困难，而过盈量过小将满足不了传递一定扭矩的要求，在确定精度等级时，若选较高精度的配合，而其实际过盈变动范围较小，装配后连接件的松紧程度不会发生大的差异，但加工要求较高；配合精度较低时，虽可降低加工精度要求，但实际配合过盈变动范围较大。
在批量生产时，各连接件的承载能力和装配性能相差较大，往往需分组选择装配。
a．配合表面应具有良好的表面粗糙度，零件经加热或冷却后要将配合面擦净。
b．压合前，配合表面处理干净并涂以润滑油，以免装配中擦伤配合面。
c．压入过程应连续，不宜过快；压入速度一般为2～4mm/s（不宜超过10mm/s），并应准确控制压入行程。
d ． 压合时，应始终保持轴和孔同轴线，不许偏斜；应经常用角尺检查校正。
e ． 对于细长的薄壁件，更要细心检查其过盈量和形状偏差，装配时尽可能垂直压入，以防变形。
2． 过盈连接的装配方法a ． 压入配合法 可用手锤加垫块敲击压入，也可采用各类压力机压入。
b ． 热胀配合法 又称红套，是利用金属材料热胀冷缩的物理特性，在套与轴有一定过盈时，将套加热，使孔胀大，然后将轴装入胀大的孔中，待冷却后，轴与套孔就获得了传递轴向力、扭矩或轴向力与扭矩同时作用的结合体。
c ． 冷缩配合法 此法是将被包容件进行低温冷却使之冷缩，对小过盈量的小型连接件和薄壁衬套等多采用于冰冷缩（可冷至-78℃）；过盈量较大的连接件，如发动机的主、副杆衬套等，多采用液氮冷缩（可冷至-196℃）d ． 液压套合法是使高压油注入锥套中，使油压增大，锥套膨胀顶出或装入。
机械常用连接结构
详细描述
钎焊是一种通过将熔点较低的金属（钎料） 熔化后填充到两个金属物体之间，然后冷却 凝固形成连接的方法。在钎焊过程中，钎料 与母材之间发生润湿和扩散作用，形成牢固 的结合。常见的钎焊方法包括火焰钎焊、感 应钎焊和真空钎焊等。
05 过盈配合连接
CHAPTER
无垫圈过盈配合连接
总结词
无垫圈过盈配合连接是一种常见的机械连接方式，通过轴和孔之间的过盈配合实现连接。
详细描述
圆锥销连接由圆锥形的销和与之配合的孔组成。通过锥度配合，当销插入孔中后 ，可以自动锁定，防止相对转动。这种连接方式适用于需要承受较大扭矩或振动 载荷的场合，如发动机、变速箱等机械部件的连接。
开口销连接
总结词
开口销连接是一种简单可靠的固定连接方式，常用于固定轮轴与轴套之间的相对位置。
详细描述
压接
总结词
通过压接钳或压接机将两个导体压接在一起，实现电 气连接。
详细描述
压接是一种常见的机械连接方式，主要用于电气连接。 在压接过程中，两个导体被压接钳或压接机压缩，使得 它们的接触表面产生塑性变形，从而实现良好的电气接 触。压接具有较高的连接强度和可靠性，能够承受较大 的电流和电压，因此广泛应用于电线、电缆等领域的连 接。
谢谢
THANKS
压力焊
总结词
通过施加压力，使两个金属物体在接触 面处连接在一起。
VS
详细描述
压力焊是一种通过施加压力，使两个金属 物体在接触面处紧密结合的焊接方式。在 压力的作用下，金属原子之间的距离减小 ，形成金属键，从而实现连接。常见的压 力焊方法包括锻焊、电阻焊和摩擦焊等。
钎焊
总结词
通过将熔点较低的金属（钎料）熔化后填充 到两个金属物体之间，冷却后形成连接。
键、花键、销、形面联接和过盈配合

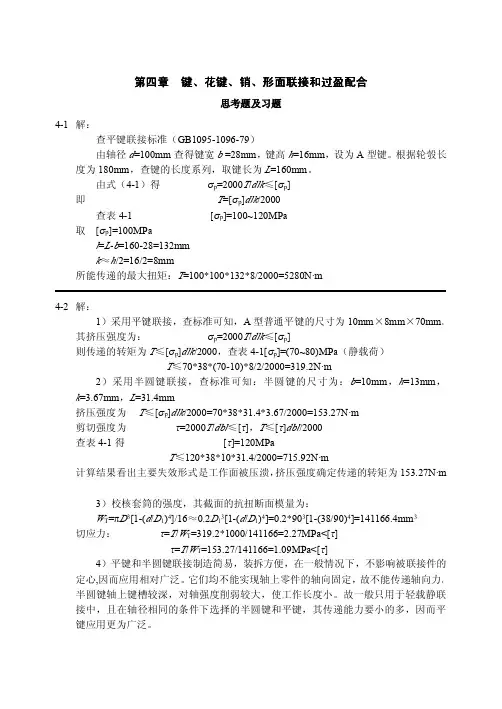

第四章键、花键、销、形面联接和过盈配合思考题及习题4-1解：查平键联接标准（GB1095-1096-79）由轴径d=100mm查得键宽b=28mm，键高h=16mm，设为A型键。
根据轮彀长度为180mm，查键的长度系列，取键长为L=160mm。
由式（4-1）得σp=2000T/dlk≤[σp]即T=[σp]dlk/2000查表4-1[σp]=100~120MPa取[σp]=100MPal=L-b=160-28=132mmk≈h/2=16/2=8mm所能传递的最大扭矩：T=100*100*132*8/2000=5280N·m4-2解：1）采用平键联接，查标准可知，A型普通平键的尺寸为10mm×8mm×70mm。
其挤压强度为：σp=2000T/dlk≤[σp]则传递的转矩为T≤[σp]dlk/2000，查表4-1[σp]=(70~80)MPa（静载荷）T≤70*38*(70-10)*8/2/2000=319.2N·m2）采用半圆键联接，查标准可知：半圆键的尺寸为：b=10mm，h=13mm，k=3.67mm，L=31.4mm挤压强度为T≤[σp]dlk/2000=70*38*31.4*3.67/2000=153.27N·m剪切强度为τ=2000T/dbl≤[τ]，T≤[τ]dbl/2000查表4-1得[τ]=120MPaT≤120*38*10*31.4/2000=715.92N·m计算结果看出主要失效形式是工作面被压溃，挤压强度确定传递的转矩为153.27N·m3）校核套筒的强度，其截面的抗扭断面模量为：W T=πD3[1-(d/D1)4]/16≈0.2D13[1-(d/D1)4]=0.2*903[1-(38/90)4]=141166.4mm3切应力：τ=T/W T=319.2*1000/141166=2.27MPa<[τ]τ=T/W T=153.27/141166=1.09MPa<[τ]4）平键和半圆键联接制造简易，装拆方便，在一般情况下，不影响被联接件的定心,因而应用相对广泛。
第八章键、销及过盈配合连接知识分享
中国地质大学专用
作者： 潘存云教授
轴的直径
d
bh
自 6~8 2 2 > 8~10 3 3 > 10~12 4 4
> 12~17 5 5
> 17~22 6 6 > 22~30 8 7 > 30~38 10 8 > 38~44 12 8 > 44~50 14 9 > 50~58 16 10 > 58~65 18 11
[p ]
钢
125~150 70~80
50
100~120 50~60 40
60~90 30~45
30
2)半圆键连接强度计算
用于静连接，失效形式为表面压溃
l l近似为公称长度 k
潘存云教授研制
σp =
中国地质大学专用
2T kl d
≤[σp ]
b F y≈d/2
T
d
作者： 潘存云教授
若强度不足时，可采用双键连接。考虑到载荷分布 的不均匀性，校核强度时按1.5个键计算。 双键布置规则： 平键： 按180˚布置； 半圆键：同一条母线上； 楔键： 夹角成120˚ ~130˚
F
F
d
潘存云教授研制
b h/2
d
潘存云教授研制
A型
b l=L-b
l L
B型 b l=L
中国地质大学专用
作者： 潘存云教授
对于导向平键连接，计算依据是磨损，应限制压强：
p=
4T dhl
≤[p ]
表6-2 键连接的许用挤压应力、许用压力
许用值 轮毂材料
载荷性质 静载荷 轻微冲击 冲 击
[σp ]
钢 铸铁
潘存云教授研制
机械制图键销及其连接
1.6d
0.25d
d
0.25d
2d
0.6d
L
5. 螺柱
规定标记： (例) 螺柱GB/T899 M12×L
bm = 1.5d
bm
L
2d
d
C×45°
三、螺纹紧固件连接的画法
螺纹紧固件连接的基本形式有：
螺栓连接
双头螺柱连接
螺钉连接
用于被连接件都 不太厚，能加工 成通孔且要求连 接力较大的情况.
用于被连接件之一 较厚，不适合加工 成通孔，且要求连 接力较大的情况.
用于受力不大的 零件之间的连接.
螺纹紧固件联接装配图的画法规定
1)两零件的接触面画一条线，不接触面画 二条线。
2)相邻两零件的剖面线应不同，要方向相 反或间隔不等。但同一个零件在各个视 图中的剖面线的方向和间隔应一致。
3)在剖视图中，ቤተ መጻሕፍቲ ባይዱ剖切平面通过螺纹紧固 件的轴线时，这些紧固件按不剖绘制。
1、螺栓连接的画法
0.15d×45°
螺栓长度L
d
2d 0.7d L（由设计决定）
3. 垫圈
规定标记： (例) 垫圈GB/T 97.1 12
规格
指用于M12的螺栓或螺钉
0.2d
简化画法：
0.15d
1.5d
1.1d 2.2d
弹簧垫圈
平垫圈
4. 螺钉
规定标记：
(例) 螺钉GB/T 65 M12×L
简化画法：
开槽圆柱头螺钉 0.1d×45°
一、螺纹紧固件的标记
常用的螺纹紧固件有：螺栓、螺钉、 螺柱、螺母和垫圈等。由于这类零件都是 标准件，通常只需用简化画法画出它们的
装配图，同时给出它们的规定标记。
机械设计基础--键销及其联接
二、半圆键连接(Woodruff keys )
三、楔键连接(Taper keys)
工作原理：键的上表面和毂槽的底面各有1:100的斜度，上 下表面为工作面，靠键与轴毂楔紧产生的摩擦力传递转矩。 特点：可传递单向轴向力，受冲击和振动时可保证连接的可 靠性，缺点是轴与轮毂的配合会产生偏心。 应用：用于毂类零件的定心精度要求不高和低转速的场合。
特点：滑键固定在轮毂上，轴上零件带键在轴上的键槽中作 轴向移动。 应用：用于轴上零件轴向移动量较大的场合。
二、半圆键连接(Woodruff keys )
工作原理：两侧面为工作面，靠键与键槽侧面的挤压来 传递转矩。 特点：轴上键槽用尺寸与半圆键相同的半圆键槽铣刀铣 出，因而键在槽中能绕其几何中心摆动以适应轮毂中键 槽的斜度，工艺性好，安装方便，但键槽较深，对轴强 度消弱大。 应用：轻载静连接，锥形轴端
应用：载荷很大,对中要求不严格的场合,常 用于直径大于100mm的轴上。
四、切向键连接
五、键的选择和键强度计算
1、键的选择
类型选择：由结构特点、使用要求、工作条件确定
尺寸选择：
键宽b×键高h
按轴径d查标准
键长L 略短于轮毂宽度
五、键的选择和键强度计算
2、平键的失效
平键联接工作时的主要失效形式为组成联接的键、轴和 轮毂中强度较弱材料表面的压溃，极个别情况下也会出现键 被剪断的现象。通常只须按工作面上的挤压强度进行计算。
P
＝
P
2T 10 kld
3
P
注意的问题
一个键强度不足时，可用相隔180°的 两个平键。考虑到载荷可能分配不均，强 度校核时算1.5个键。
花键连接（Splines Joints ）
由轴和轮毂孔沿四周方向均部的多个键齿构成的联接称 谓花键联接。
过盈配合与拔销耦合分析
教程8:过盈配合与拔销耦合分析问题阐述这是一个钢销与长方体内光滑销孔耦合的三维分析。
由于模型的对称性，可以取模型的四分之一对称模型作为分析对象。
要定义两个不同的加载步骤。
第一个加载步骤的目的是研究几何尺寸比销孔厚的销子上的过盈配合应力。
第二个加载步骤的目的是研究应力、耦合压力以及销子从销孔中拔出时的作用力。
所给条件模型的尺寸如下：PIN（销）半径=0.5单位，长=2.5单位；BLOCD （长方体）宽=4单位，长=4单位，高=1单位；PINHOLE （销孔）半径=0.49 单位，深=1单位。
两个实体都是由结构钢制成（刚度=30e6）并假设是柔韧的。
近似与假设采用四分之一对称模型来模拟耦合现象，将使用两个加载步骤来进行分析：步骤1 :过盈配合——求解这个问题无须额外的位移边界条件。
销子在销孔中由于几何关系而被约束。
由于销孔与销子耦合面之间的过盈关系而产生了应力。
步骤2:拔销一一通过在节点上应用DOF位移边界条件的方法，将销子从长方体中拔出1.7个单位。
清楚地产生自动时间分步来确保求解收敛。
在求解期间阅读每一个第10步子步骤。
交互式的求解过程1. 建立几何结构1.1 创建长方体1. Main Menu : Preprocessor ^ Modeling Create Volumes 宀Block T By Dimensions2 .分别输入 X 仁-2 , X2=2 , 丫仁-2 , Y2=2 , Z1=2.5 , Z2=3.5。
3 .按下OK 按钮。
4. Utility Menu : PlotCtrls T pan . Zoom , Rotate 。
5 .按下 Pan-Zoom-Rotate 窗口内的 ISO 按钮。
6. 关闭 Pan-Zoom-Rotate 窗口。
1.2 创建销孔耦合面（长方体上的孔） 通过定义半径和深度的方法创建圆柱体。
1. Main Menu : Preprocessor T Modeling T Create T Volumes TCylinder T By Dimensions 。
第八章键、销及过盈配合连接
类型：普通楔键、钩头楔键。
钩头是用来拆卸用的
拆卸空间
潘存云教授研制
潘存云教授研制
在重型机械中常采用切向键——一对楔键组成。
潘存云教授研制
窄面 工作面
d 潘存云教授研制
斜度1:100
中国地质大学专用
装配时将两楔键楔紧，键的窄面是工作面，所 产生的压力沿切向方向分布，当双向传递扭矩 时，需要两对切向键分布成120~130 ˚作。者： 潘存云教授
平键 平头(B型) 用盘铣刀加工，轴的应力集中小。
结构 单圆头(C型) 用于轴端
盘铣刀
A型
B型
C型
潘存云教授研制
普通平键应用最广。
薄型平键的高度为普通平键的60％~70%，也分圆头、
平头、单圆头三种。传递扭矩能力低，常用于薄壁结构、
空心轴等径向尺寸受限制的场合。
中国地质大学专用
作者： 潘存云教授
导向平键
联接
联接
可拆联接 —键联接、销联接、螺纹联接 不可拆联接 —焊接、铆接、粘接
键连接
轴和轴毂的连接，成为轴毂连接；键是最 常见的轴毂连接方式；
键是一种标准件；键主要用于轴和轴上零件
（带轮、齿轮等）轮毂之间的周向固定并传递 扭矩，有的键（导键、滑键、花键）还具有导 向的作用。
键、花键、销及过盈配合连接
中国地质大学专用
作者： 潘存云教授
轴的直径
d
bh
自 6~8 2 2 > 8~10 3 3 > 10~12 4 4
> 12~17 5 5
> 17~22 6 6 > 22~30 8 7 > 30~38 10 8 > 38~44 12 8 > 44~50 14 9 > 50~58 16 10 > 58~65 18 11
第八章--键、销及过盈配合连接
戴春琴
2．导向平键
特点：轮毂可在轴上沿轴向移动。
比普通平键长 紧定螺钉固定在键槽中 键与轮毂槽采用间隙配合 键上设有起键螺孔
机电工艺学1院0
戴春琴
3．滑键
特点：轮毂可在轴上沿轴向移动。 滑键固定在轮毂上 轮毂带动滑键作轴向移动 键长不受滑动距离限制
机电工艺学1院1
戴春琴
二、半圆键连接
工作面为键的两侧面，有较好的对中性 可在轴上键槽中摆动以适应轮毂上键槽斜度 适用于锥形轴与轮毂的连接 键槽对轴的强度削弱较大，只适用于轻载连接
机电工艺学1院2
戴春琴
三、花键连接
花键连接——由沿轴和轮毂孔周向均布的多个键 齿相互啮合而成的连接。
多齿承载，承载能力高 齿浅，对轴的强度削弱小 对中性及导向性能好 加工需专用设备，成本高
键型 键宽×键长 标准号
键16100 GB/T 1096－2003 表示键宽为16mm，键长为100mm的A型普通平键。
键B18100 GB/T 1096－2003 表示键宽为18mm，键长为100mm的B型普通平键。
键C18100 GB/T 1096－2003 表示键宽为18mm，键长为100mm的C型普通平键。
第八章 键、销及过盈连接
§8－1 键连接
机电工艺学院2
戴春琴
§8－1 键连接及其应用
作用：
实现轴与轴上零件（如齿轮、带轮等）之间的周向 固定，并传递运动和扭矩。
分类： 键连接
平键连接 松键连接 半圆键连接
花键连接
楔键连接 紧键连接 切向键连接
过单盈击连此接处：编是辑依母靠版包文容本件样(孔式)和被包容件(轴) 第配二合级后的过盈值达到紧固连接的目的的。
工艺装配 键与销、过盈联接
键联接一、键联接概述键是一种标准件，通常用于联接轴与轴上旋转零件与摆动零件，起周向固定零件的作用以传递旋转运动成扭矩，而导键、滑键、花键还可用作轴上移动的导向装置。
二、键联接的类型与构造主要类型：松键联接、紧键联接和花键联接。
其中松键有：普通平键、导向平键和半圆键；紧键有：楔键联接和切向键联接。
（一）、松键联接的类型和特点1、平键1）普通平键作用：适用于高速、高精度和承受变载、冲击的场合，能实现轴上零件的周向定位。
构造特点：两侧面为工作面，其对中性好，装拆方便。
普通平键：圆头—A型（常用）—键顶上面与毂不接触有间隙方头—B型—常用螺钉固定半圆头—C型（端铣刀加工）—用于轴端与轮毂联接2）薄型平键键高约为普通平键的60%~70%：圆头、方头、单圆头，用于薄壁结构、空心轴等径向尺寸受限制的联接。
2、导向平键与滑键用于动联接，即轴与轮毂之间有相对轴向移动的联接。
3、半圆键轴槽用与半圆键形状相同的铣刀加工，键能在槽中绕几何中心摆动，键的侧面为工作面，工作时靠其侧面的挤压来传递扭矩。
特点：工艺性好，装配方便，适用于锥形轴与轮毂的联接缺点：由于轴上键槽较深，轴槽对轴的强度削弱较大。
只适宜轻载联接。
（二）、紧键联接的类型和特点1、楔键联接楔键分为普通楔键和钩头楔键。
普通楔键有圆头（A型）、方头（B型）或单圆头（C型）三种。
钩头楔键的钩头是为了拆键用的。
上、下面为工作表面，有1：100斜度（侧面有间隙），工作时打紧，靠上下面摩擦传递扭矩，并可传递小部分单向轴向力。
特点：适用于低速轻载、精度要求不高。
对中性较差，力有偏心。
不宜高速和精度要求高的联接，变载下易松动。
钩头只用于轴端联接，如在中间用键槽应比键长2倍才能装入，且要罩安全罩。
2、切向键结构：两个斜度为1：100的楔键联接，上、下两面为工作面（打入），布置在圆周的切向工作原理：靠工作面与轴及轮毂相挤压来传递扭矩特点：能传递很大的转矩。
当双向传递转矩时，需用两对切向键并分布成120°～130°。
过盈配合与键连接的优缺点
--平键连接的优点是结构简单，对中性好，装拆、维护方便。
缺点是不能承受轴向力。
平键的分类：普通平键，导向平键，滑键和薄型平键。
普通平键属静连接。
导向平键和滑键与轮毂的键槽配合较松，属动连接。
普通平键又分成A型（双圆头）! N u4 N( a9 }8 C8 ]1 h" FA型键：轴上的键槽用圆柱铣刀加工，轮毂上的键槽用插削、拉削或线切割等方法加工。
键在键槽中固定良好，但是键的工作长度小于它的总长度，所以圆头部分并未被充分利用；再有轴上键槽端部产生应力集中。
B型键：轴上的键槽用圆盘铣刀加工，避免了A型键的缺点。
必要时用螺钉紧固。

三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江; S Z+ o4 w, q' FC型键：常用于轴端与轮毂配合键连接，装配时简单方便。
# y s# K, {( u* O1 M# _: G0 D' T: ^三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江* A* N2 T, ^5 N- t! ]$ l过盈连接是利用被联件间的过盈配合直接把被连接件连接在一起实现连接的。
这种连接又称紧配合连接。
过盈连接常用于轴与轮毂连接，轮圈与轮芯的连接以及滚动轴承与轴及座孔的连接。
这种连接的优点是结构简单，定心性好，承载能力高，能承受冲击载荷，对轴的强度削弱小。
缺点是装配困难，对配合尺寸精度要求较高。
由于拆开过盈连接需要很大的外力，往往要损坏连接中零件的配合表面，所以一般过盈连接属于不可拆连接。
过盈配合是一次性的，而键连接是重复利用的。
三维网技术论坛7 f* V4 d+ e# j! o* W过盈配合结构简单，用于不经常拆卸和不承受大的扭矩的位置。
键连接相对来说制造繁琐点，但是可以拆卸自如反复利用并能承受相对的扭矩，唯一的缺点是，键和键槽径向跳动，轴向窜动，时间久了就会磨损了，然后就报废了~！键连接对连接件产生切口效应，影响工件的承载能力和使用寿命，相对来说过盈连接则可以没有这一缺点，所有较少看到火车轮毂用键连接的平键应用于轴和轮毂零件之间的周向固定并且传递转矩键连接装配中，键（一般用45号钢制成）是用来连接轴上零件并对它们起周向固定作用，以达到传递扭矩的一种机械零件。
