P系列烧写器使用说明_V2.49说明书

P系列烧写器使用说明上海中基国威电子股份有限公司SHANGHAI SINOMICON ELECTRONICS CO., LTD.2021 年 09 月 07 日声明：本手册为上海中基国威电子股份有限公司编制并发布，公司保留对在软件使用方面的改进作进一步说明的权利。

本文档的更改，恕不另行通知。

目录1装箱清单 (3)2软件安装与使用： (4)3与机械手连接 (8)3.1烧写器接口说明 (8)3.2HV1.0与机械手连接补充说明（老版本烧写器） (10)3.3硬件HV2.0以上与机械手连接补充说明 (11)3.4 3.3V电平转换到5V电平 (12)4滚动码烧写设置 (13)5在线固件升级 (15)6WRT文件的使用 (16)7烧录软件CRC校验值说明 (17)8错误信息对照表 (18)1 装箱清单P 系列烧写器为配合半自动机械烧录而开发。

可在研发、生产P 系列MCU 产品时烧录程序使用。

P 系列烧写器整套配件包括： DC18V 电源适配器 1只烧写器主机 1台对应型号转接板1台 40PIN 锁紧座 1台 USB 线 1根各配件视图如下：DC18V 电源主机(注硬件V1.2版本或更早无LCD 显示)转接板USB 线（A-B 接口）锁紧座2软件安装与使用：软件P系列可正常免安装运行于Windows XP，Win7,Win10三种比较流行的PC电脑操作系统。

软件与烧写器主机的通信是采用USB虚拟串口通信。

软件驱动程序的安装使用步骤如下：1.把DC18V电源连接到烧写器主机上。

2.通过USB线将烧写器与PC机电脑连接，连接前检查烧写器上的S1拨码开关是设置正确（正确使用时只有4号处于ON状态，其它全OFF）。

3.安装USB驱动。

当第一次连接烧写器到PC机时，PC机会提示发现新硬件。

以Win7操作系统为例： a. 当系统提示从 Windows Update 中获取驱动软件时，选择跳过。

如图1-1：图2-1b.打开设备管理器。

烧录IC的流程与设置

龍光輝
15
Bright Long
烧录IC的流程与设置
15.单击Program开始烧录IC
MBD-TE 2009-2-11
龍光輝
16
Bright Long
烧录IC的流程与设置
16. IC烧录成功以后，确认是否烧录OK,单击Verify 选项
MBD-TE 2009-2-11
龍光輝
17
Bright Long
MBD-TE 2009-2-11
龍光輝
29
Bright Long
烧录IC的流程与设置
四、设置工程文档：把IC的厂商型号和要烧录的Bin档就绑定在一起保存为工程文件，当导入工程文件的时候IC的厂商型号和要烧录的Bin档也就会自动调出来，单击Auto就直接可以完成烧录IC的所有步骤(Erase、Blank_ Check 、Program 、Verify) ，避免出错
一、工程模式的设置步骤： 1.首先要选择好硬件设备 2.开启烧录程序，选择好要烧录的IC厂商及型号
3.选择要烧录的BIN档然后开始Program and Verify：
二、读出Sample IC里面的资料进行保存，方便以后操作：
三、生产模式的设置方法和流程： 1.在前面工程模式设置的基础上，操作选项
烧录IC的流程与设置
3.单击选择器件，选择IC厂商及型号
MBD-TE 2009-2-11
龍光輝
4
Bright Long
烧录IC的流程与设置
4.选择好要烧录的IC厂商及型号，然后单击确定按钮进行下一步操作
MBD-TE 2009-2-11
龍光輝
5
Bright Long
烧录IC的流程与设置

松翰烧写器MP-III Writer 使用说明

5 常见故障排除 ................................................................................................................................................... 19
指示 LED
执行按键烧录扩展口 MP 转接板
烧录座
用途复位烧录器选择功能模式显示烧录信息与功能指示烧录状态指示。绿色表示烧录完成，黄色表示烧录中，红色表示烧录失败用于执行烧录或中止报警提示用于自行外引连线烧录芯片用于插接烧录转接板，必须与 MCU 型号相匹配放置待烧录芯片（仅适用于 DIP 或可转为 DIP 封装）的芯片
Version 1.1
MP-III Writer User’s Manual
目录
修改记录 .........................................................................................................................................................................2
1.2 功能概述
采用具有 ISP 功能的 Flash Base MCU，联机状态时根据需要可升级芯片烧录控制程序； Full Speed USB1.1 接口可方便与 PC 互联，从而进行烧录器升级、联机烧录芯片或下载芯片烧录代码；支持芯片联机和脱机烧录操作；继承 MPI Writer 所有功能；新增联机状态下，读取芯片资料的功能；新增联机状态下，读取 EEPROM 和清空 EEPROM 等功能。

PCR仪使用说明书

PCR 仪使用说明书步骤：1、开机：打开开关，视窗上显示“SELF TEST ”,显示10秒中后，显示RUN-ENTER准备执行程序。

2、放入样本管，关紧盖子。

3、如果要运行已经编好的程序，则直接按《Proceed 》，用箭头键选择已储存的程序，按《Proceed 》，则屏幕显示：按《Proceed 》选择ENABLE ，则开始执行4、如果要输入新的程序，则在RUN-ENTER 菜单上用箭头键选择ENTER PROGRAM,按《Proceed 》，屏幕显示按《Proceed 》，1）选择NEW,按《Proceed 》确认(如何输入字母、数字2）输入程序步骤：名字输入后，显示按《Proceed 》则可以输入温度（0～100℃），按《Proceed 》确认后，则可以输入孵育时间，用《Select 》键移动光标，输入数字，完成后按《Proceed 》确认，跳到下一步，输入方式同上。

3）选择GOTO ，输入循环步骤时链接到第几步（循环数最多可达9999次）(为实际循环数－1)。

4) 选择option,显示再选择increment,按《Proceed 》Proceed 》确认，然后输入每个循环增加或减少的温度，增加用正值，减少用负值（－0.1℃～6℃），按《Proceed》确认。

选择extend, 按《Proceed》确认,输入每个循环增加或减少的时间（－60～60秒），按《Proceed》确认。

选择slop（指温度上升或下降的速率）,输入温度的改变值（－0.1～1.5℃）按《Proceed》确认，然后输入加热或致冷的速度，按《Proceed》确认。

4）选择End,输入结束步骤。

5、输入完成的程序后，到RUN-ENTER菜单，选择新程序，开始运行。

6、其它：用《pause》可以暂停一个运行的程序，再按一次继续程序。

用《stop》或《Cancel》可停止运行的程序。

编辑程序：1、可以用《Cancel》键删除输错的值，输入新的值后按《Proceed》确认。

MP-III Writer 用戶手冊说明书

SONiX公司保留對以下所有產品在可靠性、功能和設計方面的改進做進一步說明的權利。

SONiX不承擔由本手冊所涉及的產品或電路的運用和使用所引起的任何責任。

SONiX的產品不是專門設計應用於外科植入、生命維持和任何SONiX產品的故障會對個體造成傷害甚至死亡的領域。

如果將SONiX的產品應用於上述領域，即使這些是由SONiX在產品設計和製造上的疏忽引起的，用戶也應賠償所有費用、損失、合理的人身傷害或死亡所直接或間接產生的律師費用，並且用戶保證SONiX及其雇員、子公司、分支機搆和銷售商與上述事宜無關。

V1.0 2007年3月第一版目錄修改記錄 (2)1MP-III WRITER介紹 (4)1.1簡介 (4)1.2功能概述 (4)1.3硬體介紹 (4)1.4配件說明 (5)1.5軟硬體安裝 (6)1.5.1軟體安裝 (6)1.5.2硬體安裝 (6)2晶片脫機燒錄操作 (8)2.1晶片脫機燒錄步驟 (8)2.2下載燒錄代碼 (8)2.3晶片脫機燒錄 (8)3晶片聯機燒錄操作 (9)3.1晶片聯機燒錄步驟 (9)3.2R OLLING CODE設定 (14)EEPROM操作 (15)4MP-III WRITER脫機操作說明 (17)4.1MP-III W RITER 脫機操作的功能表及相關資訊說明 (17)4.2MP-III W RITER 操作說明 (17)5常見故障排除 (19)5.1進入T EST M ODE (19)5.2常見故障維修方法 (19)6附錄 (20)1 MP-III Writer介紹1.1 簡介MP-III Writer是基於MPI Writer升級的新一代燒錄器，擴展有USB介面和ISP（In System Program）等功能，可通過USB口下載燒錄代碼，更新燒錄控制程式。

由硬體升級改為軟體升級，極大方便了客戶的使用。

1.2 功能概述採用具有ISP功能的Flash Base MCU，聯機狀態時根據需要可升級晶片燒錄控制程式；Full Speed USB1.1介面可方便與PC互聯，從而進行燒錄器升級、聯機燒錄晶片或下載晶片燒錄代碼；支援晶片聯機和脫機燒錄操作；繼承MPI Writer所有功能；新增聯機狀態下，讀取晶片資料的功能；新增聯機狀態下，讀取EEPROM和清空EEPROM等功能。

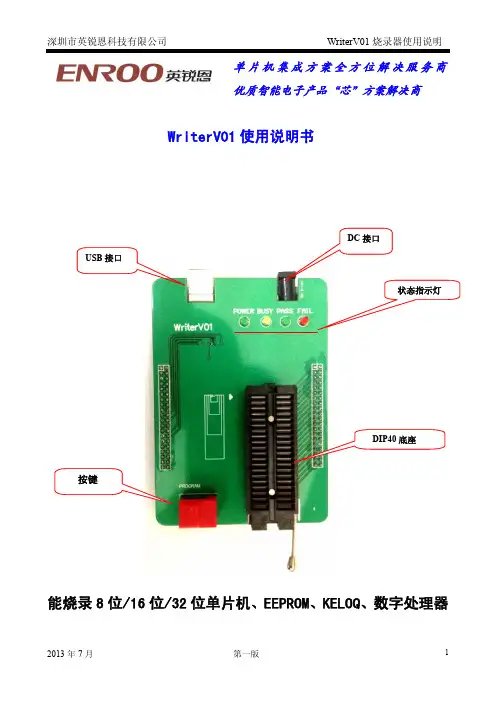

writerv01烧录器说明书

2.4 屏幕说明： 1. 打开档案：在（标注 1）的位置双击鼠标左键或使用 "FileOpen" 指令打开档案。有三种档案格式可读取。若附档名为 "OBJ" 或 "HEX"，则认定为 PIC 的程序文件，开文件后会自动转换为本产品的程序代码。若附档名为 "BIN"，则认定为本产品的程序文件，开文件后不会自动转换程序代码。若 "OBJ" 或 "HEX"档案内的指令长度与所选的 IC 不符合，则会显示 "File format error" 警告讯息。 2. 读入设定档：按下 "CTRL-L"键或使用 "FileLoad Config file" 指令打开设定文件。储存设定档：按下 "CTRL-S"键或使用 "FileSave Config file" 指令储存设定文件。注：注意存档的路径，请最好存到根目录下，如 D 盘、E 盘、……统一个路径，以免忘记，下次打开是要与存储的路径一致。 3. 储存反汇编档：使用 "FileSave Disassemble" 指令储存设定文件。 4. 储存程序文件：
2013 年 7 月
第一版
6
深圳市英锐恩科技有限公司
WriterV01 烧录器使用说明
2.3、软件页面开启如下图由上到下，从左至右的窗口表示 1. ROM（Program Memory） 2. ID&checksum 3. (EEPROM) 4. User option
1 2 3 4 5 6 7 8
2013 年 7 月第一版
8
深圳市英锐恩科技有限公司

烧录软件使用说明(简体)

FM8P5X WRITER TECHNOLOGYFM8P5X8-Bit Micro-ControllerWriter ver: 2.17F使用者手册FM8P5X WRITER TECHNOLOGY目录一、前言 (4)二、系统需求 (4)1. 计算机系统： (4)1.1. Windows操作系统： (4)1.2. 计算机必须符合下列最小需求： (4)2. 硬设备 (4)3. 软件 (4)三、安装 (5)1. 硬件 (5)2. 软件 (5)3. 驱动程序 (5)四、软件介绍 (5)1. 档案列 (6)1.1. File (6)1.1.1. Open（开启档案） (6)1.1.2. Save（储存档案） (8)1.1.3. Save as（另存档案） (9)1.1.4. Exit（离开） (10)1.2. Code (11)1.2.1. Verify (Compare buffer and chip data) (11)1.3. Tools (14)1.3.1. Increase number (14)1.3.2. DownLoad code to EEPROM (17)1.3.3. Verify Code form EEPROM (19)1.3.4. Read Code form EEPROM (21)1.3.5. Read CheckSum in EEPROM (22)1.3.6. Read Firmware’s Version (23)1.3.7. Blank check in chip (23)1.3.8. Read Checksum in chip (25)1.3.9. Write to chip (26)1.3.10. Self Test Setting (29)1.3.11. Batch (30)1.4. Setting (30)1.4.1. Connect Interface (31)FM8P5X WRITER TECHNOLOGY1.4.2. Parallel port select (31)1.4.3. Parallel port delay (31)1.4.4. USB Device select (31)1.4.5. USB Driver Setup (32)1.5. About (33)1.5.1. Help (33)2. 工具列 (33)3. 状态列 (33)4. Config (34)五、讯息 (34)六、附录 (36)七、USB驱动程序手动安装方法 (38)FM8P5X WRITER TECHNOLOGY一、前言此版Write目前只支持，8P51/8PS53/8PS54/8PS56/8P55/8P89/8P57/8PE51/8PE53/8PE54/8PE56/ 8PE55/8PE57/8PE59的产品，此产品具有高速的执行效率和高抗干扰度。

数字信号控制e-WriterPro烧录之使用手册

ro 烧录使用说明使用方式说明如下： a) e-WriterPro上J7(图5红圈处)短接后，方可启动「e-WriterPro数字信号控制」功能
图5 b) 在 EXTG 引脚上加入一低脉冲即开始进行烧录，如图 4 中的 T1(此动作等同于按下 e-WriterPro 上红色烧录键) c) 承b，可持续对EOP引脚进行轮询，若获得一低脉冲，如上图T2，则代表烧录已完成 d) 在EOP低脉冲期间(即上图T2期间)，检查BIN1~BIN7等引脚的状态可得知烧录情况，如BIN1在 T2区间为低代表烧录成功，而BIN4在T2区间为低代表烧录失败，原因为IC非空
数字信号控制e-WriterPro烧录
使用手册
本资料版权为盛群半导体股份有限公司所有，非经盛群半导体股份有限公司书面授权同意，不得通过任何形式复制、储存或传输。
内容
内容
1. 概要 .................................................................................................................................................................2 2. 方式一：外接烧录按钮 .................................................................................................................................2 3. 方式二：数字信号控制 .................................................................................................................................3 附录. e-WriterPro CN3 脚位定义图表..............................................................................................................5

松翰(SONIX)烧录器作业指导书

文件名称六芯片读取及烧录 2.所选择程序读取正常后，将烧录器连接机台进行芯片烧录，注意事项1.取对应转接板插入所烧写程序，注意丝印上所印有型号，如C020配备2501B转接板，使用错误将无法烧录。

2.对所选择程序必须截图存档，方便每日程序点检及日后异常追溯。

4.将烧录器连接机台后，注意LED灯显示，黄色为烧录中，绿色为烧录完成，红色为不良.
