结构设计-螺母埋入

一、螺母概述1.螺母：螺母有钻石花和斜花纹两种，钻石花不适合热熔但在超声波工艺中表现良好；斜花纹埋植时有自我导向功能，扭拉力综合性能良好。

最好选滚花之间有沟槽的螺母，上下端滚花方向相反，沟槽可以容纳塑料，此结构抗拉抗扭性能较好。

在我们使用的对尖角敏感的无定型塑料（PC、ABS）不要使用花纹太尖的螺母。

螺母材质主要有三种：1.标准黄铜C3604/H59；2.低铅铜/青铜CuZn38Pb2，符合欧盟ROHS环保标准；3.不锈钢。

一般情况下螺母不需要做表面处理，特殊的情况下可以电镀。

螺母的埋入方式热熔螺母热熔埋置是最常见、最通常的埋入方式，一般以热熔机及手工电烙铁埋钉。

热压质量较好，已有专用热压设备，设备价格低。

注塑螺母注塑成型埋置一般对螺母的孔径要求很严格，孔径管控在0.05mm以内，因为产品以Molding Pin固定后放置于射出成型模具中，螺母孔径要以注塑成型机的PIN针的大小来管控。

超声螺母超声埋置是一种通过超声振动,使螺母与工件表面及内在分子间的磨擦而使传处到接口的温度升高，当温度达到此工件自身的软化温度时，将螺母埋植于胶件中，当震动停止，工件同时在一定的压力下冷却定形。

不建议采用超声压接，超声压接设备很贵。

塑胶孔设计与螺母选择螺母基本尺寸塑胶基本尺寸注：D:螺母外径L:螺母长度d:螺母底座C:塑胶孔径W:塑胶孔壁厚Y:塑胶孔深塑胶孔与螺母的选择参数d尺寸为螺母底座，也称导向定位部分，在埋入前与塑胶C部分配合，因此螺母底端d部分要比塑胶BOSS内孔径C尺寸小，以方便定位；D尺寸为螺母外径，它与塑胶BOSS内孔径C尺寸相配，一般手机螺母塑胶内孔径比螺母外径小约；即单边过盈~.L尺寸为螺母长度，它与塑胶BOSS孔深度Y尺寸配合，一般塑胶孔深比螺母高（长）度大-1.0m的深度用于储胶；W为塑胶孔壁厚，一般塑胶BOSS孔肉厚为-1.0m以上，螺母尺寸规格越大，肉厚越大。

（见下表参数）螺牙Thread外径D长度L 塑胶孔径塑胶肉厚W 直径C深度Y* * * * *备注:以上皆为建议数据,如有其它所需尺寸将可另行制作！Insert/Nut热熔在螺柱里后要能承受的扭力和15Kg的拉力。

m4螺母柱底孔尺寸

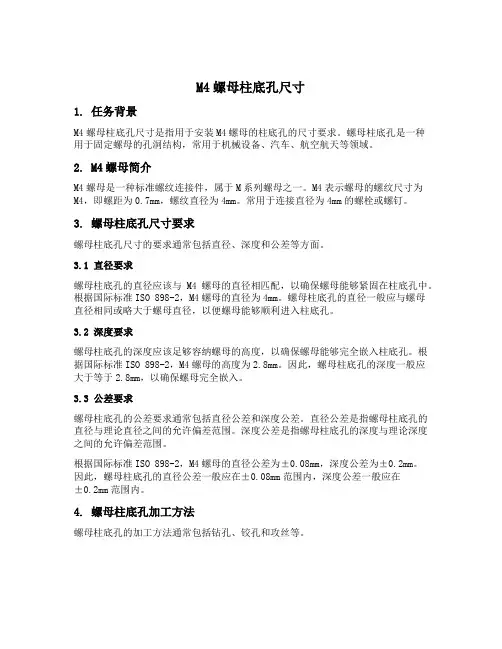

M4螺母柱底孔尺寸1. 任务背景M4螺母柱底孔尺寸是指用于安装M4螺母的柱底孔的尺寸要求。

螺母柱底孔是一种用于固定螺母的孔洞结构，常用于机械设备、汽车、航空航天等领域。

2. M4螺母简介M4螺母是一种标准螺纹连接件，属于M系列螺母之一。

M4表示螺母的螺纹尺寸为M4，即螺距为0.7mm，螺纹直径为4mm。

常用于连接直径为4mm的螺栓或螺钉。

3. 螺母柱底孔尺寸要求螺母柱底孔尺寸的要求通常包括直径、深度和公差等方面。

3.1 直径要求螺母柱底孔的直径应该与M4螺母的直径相匹配，以确保螺母能够紧固在柱底孔中。

根据国际标准ISO 898-2，M4螺母的直径为4mm。

螺母柱底孔的直径一般应与螺母直径相同或略大于螺母直径，以便螺母能够顺利进入柱底孔。

3.2 深度要求螺母柱底孔的深度应该足够容纳螺母的高度，以确保螺母能够完全嵌入柱底孔。

根据国际标准ISO 898-2，M4螺母的高度为2.8mm。

因此，螺母柱底孔的深度一般应大于等于2.8mm，以确保螺母完全嵌入。

3.3 公差要求螺母柱底孔的公差要求通常包括直径公差和深度公差。

直径公差是指螺母柱底孔的直径与理论直径之间的允许偏差范围。

深度公差是指螺母柱底孔的深度与理论深度之间的允许偏差范围。

根据国际标准ISO 898-2，M4螺母的直径公差为±0.08mm，深度公差为±0.2mm。

因此，螺母柱底孔的直径公差一般应在±0.08mm范围内，深度公差一般应在±0.2mm范围内。

4. 螺母柱底孔加工方法螺母柱底孔的加工方法通常包括钻孔、铰孔和攻丝等。

4.1 钻孔钻孔是一种常用的螺母柱底孔加工方法。

通过使用钻头，将孔洞加工成所需直径和深度。

钻孔时需要注意保持钻头的垂直度和加工速度，以确保孔洞的精度和表面质量。

4.2 铰孔铰孔是一种用于加工内螺纹的方法，也可以用于加工螺母柱底孔。

通过使用铰刀，将孔洞加工成所需直径和深度，并形成内螺纹结构。

螺母(铜柱)的埋入方式和设计尺寸

螺母(铜柱)的埋入方式和设计尺寸
螺母（铜柱）的埋入方式和设计尺寸

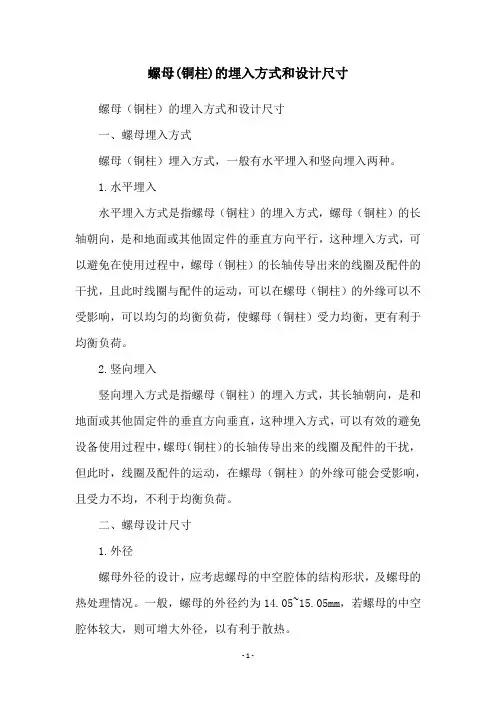

一、螺母埋入方式
螺母（铜柱）埋入方式，一般有水平埋入和竖向埋入两种。

1.水平埋入
水平埋入方式是指螺母（铜柱）的埋入方式，螺母（铜柱）的长轴朝向，是和地面或其他固定件的垂直方向平行，这种埋入方式，可以避免在使用过程中，螺母（铜柱）的长轴传导出来的线圈及配件的干扰，且此时线圈与配件的运动，可以在螺母（铜柱）的外缘可以不受影响，可以均匀的均衡负荷，使螺母（铜柱）受力均衡，更有利于均衡负荷。

2.竖向埋入
竖向埋入方式是指螺母（铜柱）的埋入方式，其长轴朝向，是和地面或其他固定件的垂直方向垂直，这种埋入方式，可以有效的避免设备使用过程中，螺母（铜柱）的长轴传导出来的线圈及配件的干扰，但此时，线圈及配件的运动，在螺母（铜柱）的外缘可能会受影响，且受力不均，不利于均衡负荷。

二、螺母设计尺寸
1.外径
螺母外径的设计，应考虑螺母的中空腔体的结构形状，及螺母的热处理情况。

一般，螺母的外径约为14.05~15.05mm，若螺母的中空腔体较大，则可增大外径，以有利于散热。

2.内径
螺母内径的设计，主要考虑螺母的中空腔体的结构形状，及螺母的内部温度的影响，一般，螺母的内径约为5.45~6.45mm。

3.高度
螺母的高度设计，要考虑螺母的中空腔体的形状，正常情况下，螺母的高度约为19.05~20.05mm。

螺母(铜柱)的埋入方式和设计尺寸

螺母(铜柱)的埋入方式和设计尺寸热熔螺母热熔埋置是最常见、最通常的埋入方式，一般以热熔机及手工电烙铁埋钉。

塑胶孔设计与螺母选择1、d尺寸为螺母底座，也称导向定位部分，在埋入前与塑胶C部分配合，因此螺母底端d 部分要比塑胶BOSS内孔径C尺寸小，以方便定位；2、D尺寸为螺母外径，它与塑胶BOSS内孔径C尺寸相配，一般手机螺母塑胶内孔径比螺母外径小约0.25-0.3mm；3、L尺寸为螺母长度，它与塑胶BOSS孔深度Y尺寸配合，一般塑胶孔深比螺母高（长）度大0.5-1.0mm的深度用于储胶；4、W为塑胶孔壁厚，一般塑胶BOSS孔肉厚为0.8-1.0mm以上，螺母尺寸规格越大，肉厚越大。

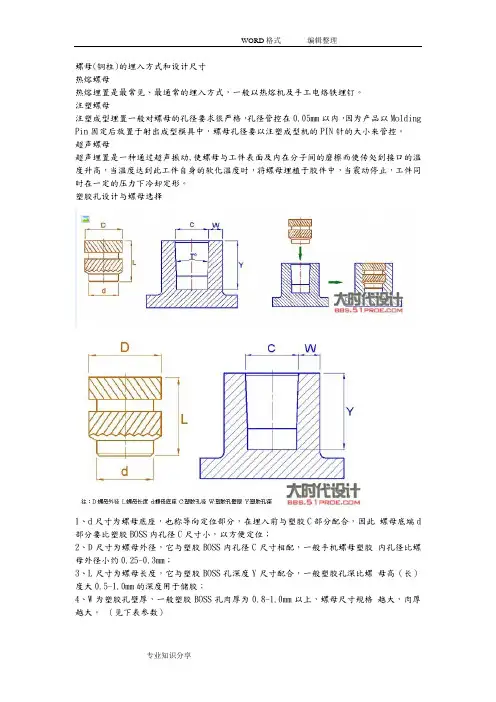

（见下表参数）塑胶BOSS孔尺寸开立大小的影响3.JPG (56.23 KB)2009-2-5 14:29若：塑胶与螺母选择上无问题，螺母埋入塑胶后标准状态如图（一）所示：若：螺母尺寸太小，塑胶BOSS孔太大，螺母埋入塑胶后吃不到胶，会产生扭拉力不足现象如图（二）所示：若：螺母尺寸太大，BOSS孔太小，会产生溢胶或者爆裂现象如图（三）所示：如螺母尺寸与塑胶尺寸都没有问题，还有异常现象发生，那我们通常会考虑通过一些优化设计来改善；例1、塑胶BOSS孔深较浅，会产生扭拉力不足4.GIF (10.34 KB)2009-2-5 14:29由于BOSS孔深度较浅，如选择双斜纹的螺母，在螺母各尺寸比例调配下，特别是压花上，压花段差较短，这样的螺母埋入塑胶后，压花吃胶面的塑胶太少，会产生扭拉力不足现象，所以一般建议，将BOSS孔深设在2.5mm以上，螺母尺寸长度一般建议做2.0mm以上。

【最新精选】塑料制品铜嵌件埋入方式设计

塑料制品铜嵌件埋入方式设计·热熔螺母热熔埋置是最常见、最通常的埋入方式，一般以热熔机及手工电烙铁埋钉。

·注塑螺母注塑成型埋置一般对螺母的孔径要求很严格，孔径管控在0.05mm以内，因为产品以Molding Pin固定后放置于射出成型模具中，螺母孔径要以注塑成型机的PIN针的大小来管控。

·超声螺母超声埋置是一种通过超声振动,使螺母与工件表面及内在分子间的磨擦而使传处到接口的温度升高，当温度达到此工件自身的软化温度时，将螺母埋植于胶件中，当震动停止，工件同时在一定的压力下冷却定形。

塑胶孔设计与螺母选择螺母基本尺寸塑胶基本尺寸注：D:螺母外径L:螺母长度d:螺母底座C:塑胶孔径W:塑胶孔壁厚Y:塑胶孔深塑胶孔与螺母的选择参数1、d尺寸为螺母底座，也称导向定位部分，在埋入前与塑胶C部分配合，因此螺母底端d部分要比塑胶BOSS内孔径C尺寸小，以方便定位；2、D尺寸为螺母外径，它与塑胶BOSS内孔径C尺寸相配，一般手机螺母塑胶内孔径比螺母外径小约0.25-0.3mm；3、L尺寸为螺母长度，它与塑胶BOSS孔深度Y尺寸配合，一般塑胶孔深比螺母高（长）度大0.5-1.0mm的深度用于储胶；4、W为塑胶孔壁厚，一般塑胶BOSS孔肉厚为0.8-1.0mm以上，螺母尺寸规格越大，肉厚越大。

（见下表参数）螺牙Thread 外径D 长度L塑胶孔径塑胶肉厚W 直径C 深度YM1.2*0.25 2.3 2.02.03.00.82.53.53.04.03.54.5M1.2*0.25 2.5 2.02.23.00.82.53.53.04.03.54.5M1.4*0.3 2.3 1.82.02.80.8 2.0 3.02.53.53.04.0M1.4*0.3 2.35 2.02.13.00.82.53.53.04.04.05.0M1.4*0.3 2.5 2.0 2.2 3.0 0.8备注:以上皆为建议数据,如有其它所需尺寸将可另行制作！塑胶BOSS孔尺寸开立大小的影响若：塑胶与螺母选择上无问题，螺母埋入塑胶后标准状态如图（一）所示：若：螺母尺寸太小，塑胶BOSS孔太大，螺母埋入塑胶后吃不到胶，会产生扭拉力不足现象如图（二）所示：若：螺母尺寸太大，BOSS孔太小，会产生溢胶或者爆裂现象如图（三）所示：如螺母尺寸与塑胶尺寸都没有问题，还有异常现象发生，那我们通常会考虑通过一些优化设计来改善；例1、塑胶BOSS孔深较浅，会产生扭拉力不足由于BOSS孔深度较浅，如选择双斜纹的螺母，在螺母各尺寸比例调配下，特别是压花上，压花段差较短，这样的螺母埋入塑胶后，压花吃胶面的塑胶太少，会产生扭拉力不足现象，所以一般建议，将BOSS孔深设在2.5mm以上，螺母尺寸长度一般建议做2.0mm以上。

m3铜柱直径

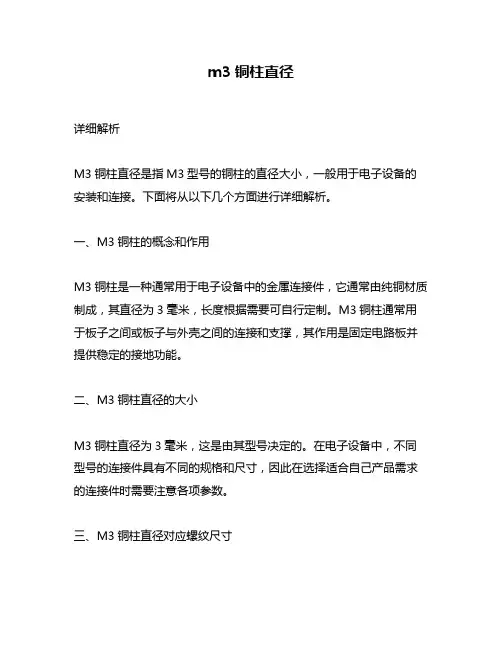

m3铜柱直径详细解析M3铜柱直径是指M3型号的铜柱的直径大小，一般用于电子设备的安装和连接。
