轻型高压试验变压器
高压试验仪器操作规程完整

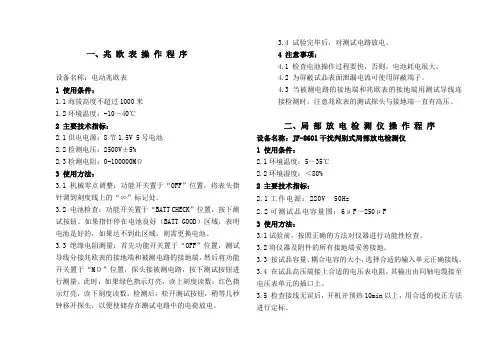

一、兆欧表操作程序设备名称：电动兆欧表1 使用条件：1.1海拔高度不超过1000米1.2环境温度：-10～40℃2 主要技术指标：2.1供电电源：8节1.5V 5号电池2.2检测电压：2500V±5%2.3检测电阻：0-100000MΩ3 使用方法：3.1 机械零点调整：功能开关置于“OFF”位置，将表头指针调到刻度线上的“∞”标记处。
3.2 电池检查：功能开关置于“BATT CHECK”位置，按下测试按钮。
如果指针停在电池良好（BATT GOOD）区域，表明电池是好的，如果达不到此区域，则需更换电池。
3.3 绝缘电阻测量：首先功能开关置于“OFF”位置，测试导线分接兆欧表的接地端和被测电路的接地端，然后将功能开关置于“MΩ”位置，探头接被测电路，按下测试按钮进行测量。
此时，如果绿色指示灯亮，读上刻度读数；红色指示灯亮，读下刻度读数。
检测后，松开测试按钮，稍等几秒钟移开探头，以便使储存在测试电路中的电荷放电。
3.4 试验完毕后，对测试电路放电。
4 注意事项：4.1 检查电池操作过程要快，否则，电池耗电很大。
4.2 为屏蔽试品表面泄漏电流可使用屏蔽端子。
4.3 当被测电路的接地端和兆欧表的接地端用测试导线连接检测时，注意兆欧表的测试探头与接地端一直有高压。
二、局部放电检测仪操作程序设备名称：JF-8601干扰判别式局部放电检测仪1 使用条件：2.1环境温度：5～35℃2.2环境湿度：＜80%2 主要技术指标：2.1工作电源：220V 50Hz2.2可测试品电容量围：6μF～250μF3 使用方法：3.1试验前，按照正确的方法对仪器进行功能性检查。
3.2将仪器及附件的所有接地端妥善接地。
3.3 按试品容量、耦合电容的大小，选择合适的输入单元正确接线。
3.4 在试品高压端接上合适的电压表电阻，其输出由同轴电缆接至电压表单元的插口上。
3.5 检查接线无误后，开机并预热10min以上，用合适的校正方法进行定标。
变压器耐压试验方法
变压器耐压试验方法变压器耐压试验是检测变压器绝缘强度的一种方法。
当变压器绝缘设备存在损坏或老化现象时，耐压试验可以发现绝缘是否可靠，以及判断绝缘装置是否需要更换或维修。
下面将详细介绍变压器耐压试验的方法。
首先，进行变压器耐压试验之前，需要准备一下设备和仪器。
包括高压发生器、高压分压器、高压电缆、接地引线、万用表等。
确保设备完好无损，并按照安全规定进行设置和接线。
首先，进行漏电流测试。
将高压发生器的高压电缆的一端与变压器的一侧绕组连接，另一端接地。
然后，将高压分压器的高压侧与变压器的另一侧绕组连接，低压侧接地。
通过调整高压发生器的电压输出，使得变压器的绝缘电阻耐压与额定电压相等。
在测试时，使用万用表等仪器记录漏电流，以判断变压器绝缘是否正常。
漏电流越小，表示绝缘强度越好。
其次，进行绝缘电阻测试。
将高压发生器的高压电缆的一端与变压器的一侧绕组连接，另一端接地。
然后，使用万用表或绝缘电阻表等仪器测量变压器的绝缘电阻。
根据变压器的额定电压和绕组的容量，计算出合适的测试电压，并进行测试。
高绝缘电阻值表示变压器绝缘良好。
再次，进行局部放电测试。
局部放电是指绝缘介质中的电力系统，如气体、液体或固体的局部放电，主要由于绝缘强度不足引起。
测试时，将高压发生器的高压电缆的一端与变压器的一侧绕组连接，另一端接地。
然后，使用局部放电检测仪等仪器，记录和检测变压器绕组和绝缘结构中可能发生的局部放电。
局部放电越小，表示绝缘质量越好。
最后，进行耐压试验结果的评估。
根据测试结果，判断变压器绝缘是否正常。
如果变压器的绝缘电阻值足够大，漏电流较小，并且局部放电小于规定标准，说明绝缘质量良好，可以继续使用。
反之，如果出现绝缘电阻偏低、漏电流过大或局部放电超过标准，说明绝缘存在问题，应及时维修或更换绝缘装置。
在进行变压器耐压试验时，需要注意保持测试设备和仪器的安全和稳定。
测量操作应符合规范和标准要求，确保测试结果的准确性和可靠性。
同时，测试人员应具备一定的专业知识和操作经验，以确保测试的安全和有效。
变压器试验报告
10kV变压器试验报告工程名称：永和龙子湖中央广场供配电工程安装位置：专用配AT1变压器1.铭牌：4、电压比测量及联结组别检查：温度: 20℃湿度：22 ％试验日期： 2018年11月23日1、轻型高压试验变压器（50kV PT)2、高压绝缘电阻测试仪3、直流电阻测试仪4、万用表5、变压器变比测试仪6、直流电阻测试仪7.试验结果: 合格。
试验人员：丁守兵李雪飞试验负责人：丁守兵10kV变压器试验报告工程名称：永和龙子湖中央广场供配电工程安装位置：专用配AT2变压器1.铭牌：4、电压比测量及联结组别检查：温度: 20℃湿度：22 ％试验日期： 2018年11月23日1、轻型高压试验变压器（50kV PT)2、高压绝缘电阻测试仪3、直流电阻测试仪4、万用表5、变压器变比测试仪6、直流电阻测试仪7.试验结果: 合格。
试验人员：丁守兵李雪飞试验负责人：丁守兵10kV变压器试验报告工程名称：永和龙子湖中央广场供配电工程安装位置：专用配AT3变压器1.铭牌：4、电压比测量及联结组别检查：温度: 20℃湿度：22 ％试验日期： 2018年11月23日1、轻型高压试验变压器（50kV PT)2、高压绝缘电阻测试仪3、直流电阻测试仪4、万用表5、变压器变比测试仪6、直流电阻测试仪7.试验结果: 合格。
试验人员：丁守兵李雪飞试验负责人：丁守兵10kV变压器试验报告工程名称：永和龙子湖中央广场供配电工程安装位置：专用配AT4变压器1.铭牌：4、电压比测量及联结组别检查：温度: 20℃湿度：22 ％试验日期： 2018年11月23日1、轻型高压试验变压器（50kV PT)2、高压绝缘电阻测试仪3、直流电阻测试仪4、万用表5、变压器变比测试仪6、直流电阻测试仪7.试验结果: 合格。
试验人员：丁守兵李雪飞试验负责人：丁守兵10kV变压器试验报告工程名称：永和龙子湖中央广场供配电工程安装位置：专用配AT5变压器1.铭牌：4、电压比测量及联结组别检查：温度: 20℃湿度：22 ％试验日期：2018年11月23日1、轻型高压试验变压器（50kV PT)2、高压绝缘电阻测试仪3、直流电阻测试仪4、万用表5、变压器变比测试仪6、直流电阻测试仪7.试验结果: 合格。
变压器的试验方法

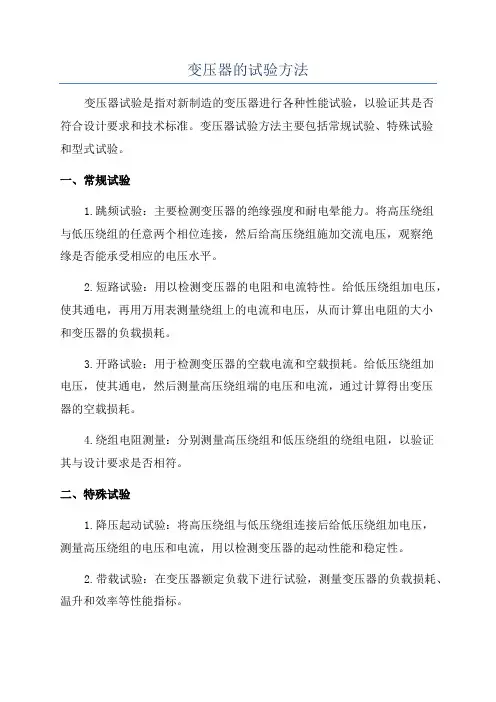

变压器的试验方法变压器试验是指对新制造的变压器进行各种性能试验，以验证其是否符合设计要求和技术标准。
变压器试验方法主要包括常规试验、特殊试验和型式试验。
一、常规试验1.跳频试验：主要检测变压器的绝缘强度和耐电晕能力。
将高压绕组与低压绕组的任意两个相位连接，然后给高压绕组施加交流电压，观察绝缘是否能承受相应的电压水平。
2.短路试验：用以检测变压器的电阻和电流特性。
给低压绕组加电压，使其通电，再用万用表测量绕组上的电流和电压，从而计算出电阻的大小和变压器的负载损耗。
3.开路试验：用于检测变压器的空载电流和空载损耗。
给低压绕组加电压，使其通电，然后测量高压绕组端的电压和电流，通过计算得出变压器的空载损耗。
4.绕组电阻测量：分别测量高压绕组和低压绕组的绕组电阻，以验证其与设计要求是否相符。
二、特殊试验1.降压起动试验：将高压绕组与低压绕组连接后给低压绕组加电压，测量高压绕组的电压和电流，用以检测变压器的起动性能和稳定性。
2.带载试验：在变压器额定负载下进行试验，测量变压器的负载损耗、温升和效率等性能指标。
3.短时过载试验：在短时间内使变压器超负荷运行，检测其过载能力和温度的上升情况。
4.温升试验：通过在额定负载情况下连续运行一段时间，测量绕组和油温的升高，从而评估变压器的散热能力和温升情况。
三、型式试验型式试验是对相同型号和规格的变压器进行一系列的试验，以验证其设计和制造工艺的可靠性和一致性。
1.电压试验：包括交流耐压试验和闪络试验，主要用于检测绝缘材料的品质和绝缘性能。
2.冲击电压试验：通过给绕组施加高压冲击的电压试验，检测变压器在故障或异常电压情况下的绝缘性能。
3.震动和冲击试验：检测变压器在运输和使用过程中的耐受能力，以保证变压器的结构不受损坏。
4.短路电压试验：通过施加过大的电流使变压器短路，检测其承受短路电流的能力和短路时的电压变化。
综上所述，变压器试验方法主要分为常规试验、特殊试验和型式试验，通过这些试验可以全面检测变压器的各项性能指标，确保其质量和可靠性。
MEYD-3KVA5KVA50KV串激式试验变压器

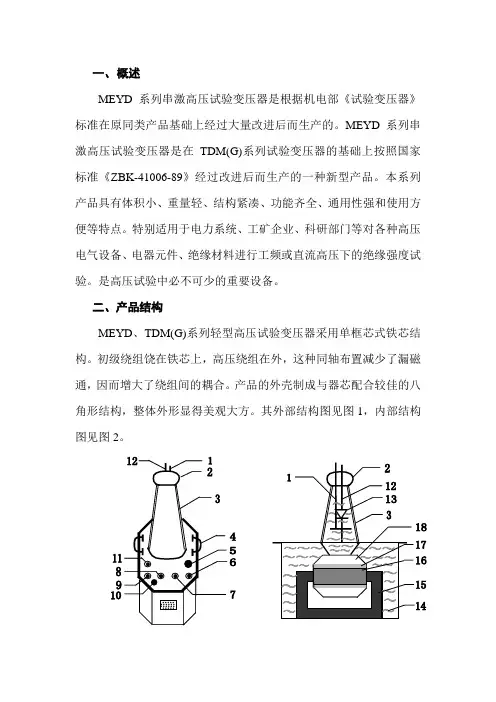

一、概述MEYD系列串激高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。
MEYD系列串激高压试验变压器是在TDM(G)系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。
本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。
特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。
是高压试验中必不可少的重要设备。
二、产品结构MEYD、TDM(G)系列轻型高压试验变压器采用单框芯式铁芯结构。
初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。
产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。
其外部结构图见图1，内部结构图见图2。
图1：单台MEYD、TDM(G)试验图2：单台试验变压器内部结构图变压器外部结构示意图1—短路杆D 2—均压球3—高压套管4—变压器提手5—油阀6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端11—高压尾X 12—高压输出A 13—高压硅堆14—变压器油15—铁芯16—次低压绕组17—测量绕组18—二次高压绕组在MEYD、TDM(G)试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。
三、工作原理MEYD、TDM(G)系列轻型高压试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kV A以上为380V)电源接入METC-M(为本公司生产的试验变压器配套专用设备，详细资料请见附件)系列操作箱(台)，经操作箱内自偶调压器(50kV A以上调压器外附)调节至0~200V(或0~400V)电压输出至MEYD、TDM(G)试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
1、单台MEYD试验变压器的工作原理图见图3图3：单台MEYD高压试验变压器原理图2、单台TDM(G)试验变压器的工作原理图见图4，图中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。
试验变压器工作原理
YDQ型试验变压器一、概述试验变压器是电力设备检测及预防性试验所必备的试验设备。
随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。
由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。
我公司经过多年的努力，研究成功了充气式轻型试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20%～60%（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300kV。
由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用。
二、结构：1、YDQ系列产品其设计构思，材质选择及工艺流程都是全新的。
因此不仅体积小、重量轻、外形美，而且各项技术指标都达到《JB3570－98》标准要求。
YDQ系列产品采用优质冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。
外壳是适形尺寸，内充入SF6气体。
2、YDQ（JZ）产品与YDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换YDQ是工频高压交流输出还是高压直流输出。
3、YDQ（C）产品与YDQ产品的不同在于套管内结构。
三、型号含义Y D Q （JZ）额定输出电压kV额定容量JZ交直流、串级充气式单相试验变压器四、工作原理把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱，经自耦调压器调节电压输入YDQ试验变压器初级绕组，根据电磁感应原理，在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值－工频高压。
此工频高经高压硅堆整流及稳压电容器滤波可取得直流高压，其幅值是工频高压有效值的2倍。
SB-JZ试验变压器-详细说明
TQSB-JZ试验变压器详细说明简单介绍精品工频交直流试验变压器适用于电力和科研单位对电机、电缆、变压器、开关、电器等电力设备进行工频耐压试验或直流泄漏试验。
精品工频交直流试验变压器的详细介绍TQSB系列精品工频交直流试验变压器一、产品概述TQSB系列轻型交直流高压试验变压器是在同类产品YDJ（G）型高压试验变压器的基础上，按试验变压器国家标准ZBK41006-89要求，经改进后生产的一种新型产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。
实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。
型式代号含义：无型式代号表示交流产品、(JZ) - 交直流两用型产品、(JC) - 交流串激式产品、 (JZC) - 交直流串激式产品。
二、产品结构TQSB系列轻型高压试验变压器铁芯为单框式。
线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。
高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。
其内外部结构见图1。
图1：TQSB试验变压器结构示意图1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-次级高压绕组；19-变压器油。
图1：TQSB试验变压器结构示意图1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-次级高压绕组；19-变压器油。
MEYD-3KVA50KV 试验变压器
一、概述：试验变压器（下称试变）又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备。
用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。
二、结构交流型试验变压器、交直流两用轻型高压试验变压器采用优质冷轧硅钢片叠制而成。
线圈为同心宝塔形多层圆筒式，低压线圈在内，高压线圈在外；外壳为便携式，具有体积小、重量轻、外形美观、移动方便等优点。
三、工作原理用工频220V（10kVA以上用380V）电源接入控制箱（台）（为试验变压器配套设备，详细资料请见控制箱（台）使用说明书），经自耦调压器调节0－220V/380V电压输入到YD-10kvA/50kv试验变压器初级绕组。
根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比获得同等倍数的电压幅值――工频高压。
此工频高压经高压硅堆整流及电容器滤波可获得直流高压，其中幅值是工频高压有效值的 2 错误！未指定书签。
倍。
本系列产品分为三大类：交流型命名为YD、交直流两用型命名为YDZ，同时可将带有200V抽头的YD、YDJZ连接成串激式试验变压器。
四、技术参数1.系列交流试变技术参数型号容量（KVA）高压输出电压（KV）高压输出电流（mA)低压输入变化温升℃30分钟V AYD-1.5 1.5 50 30 200 7.5 500 10 YD-3 3 50 60 200 15 500 10 YD-5 5 50 100 200 25 500 10 YD-10 10 50 200 220/380 50/26 500 10 YD-20 20 50 400 380 53 500 10YD-30 30 50 600 380 79 500 10 YD-40 40 50 800 380 105 500 10 YD-50 50 50 1000 380 132 500 10 YD-5 5 100 50 200 25 1000 10 YD-10 10 100 100 200/380 50/26 1000 10 YD-20 20 100 200 380 53 1000 10 YD-30 30 100 300 380 79 1000 10 YD-40 40 10 400 380 105 1000 10 YD-50 50 100 500 380 132 1000 10 YD-100 100 100 100 500 263 1000 10 YD-150 150 100 1500 500 300 1000 10 YD-200 200 100 2000 500 400 1000 10 YD-250 250 100 2500 380 500 1000 10 YD-20 20 150 133 380 53 1500 10 YD-30 30 150 200 380 79 1500 10 YD-50 50 150 333 380 132 1500 10 YD-100 100 150 666 500 263 1500 10 YD-150 150 150 1000 500 300 1500 10YD-200 200 150 1333 500 400 1500 10 YD-250 250 150 1666 380 500 1500 10 YD-30 30 200 150 380 79 2000 10 YD-50 50 200 250 380 132 2000 10 YD-100 100 200 500 380 263 2000 10 YD-150 150 200 750 500 300 2000 10 YD-200 200 200 1000 500 400 2000 10 YD-250 250 200 1250 500 500 2500 10 YD-30 30 250 120 380 79 2500 10 YD-50 50 250 200 380 132 2500 10 YD-100 100 250 400 380 263 2500 10 YD-150 150 250 600 500 300 2500 10 YD-200 200 250 800 500 400 2500 10 YD-250 250 250 1000 500 500 2500 10注：100KVA及以上的输入电压可提高到3000V或者由用户提出。
变压器高压试验
变压器高压试验电力变压器高压试验的方法为:(1)按照电力变压器的接线原理图进行引线的连接，并且保证变压器与控制箱接地的安全性、可靠性;(2)在电力变压器高压试验前，认真检查各部分接线的接触是否良好，并且检查控制箱中的调压器是否调整到“零"位;(3)在电力变压器接通电源后，绿色指示灯点亮后，可以按下启动按钮;红色指不灯点亮后，等待升压;(4)试验人员顺时针、匀速旋转控制箱中调压器的手柄，缓慢进行升压，并且密切观察仪表的指示变化及试品运转情况;(5)电力变压器高压试验完成后，迅速将电压调整至零位，并且按下停止按钮和切断电源，解开试验中连接的引线。
为了保证电力变压器高压试验结果的精确性、真实性，必须严格按照相关规定，合理选取试验内容。
电力变压器高压试验的内容主要包括:绝缘电阻的测量、泄漏电流的测量、介质损耗因数测试、交流耐压试验等，下面进行具体的介绍。
在电力变压器高压试验中，绝缘电阻测量是最为方便、简单的预防性试验。
在变压器的绝缘电阻测量中，绝缘的整体受潮程度、过热老化程度、污秽情况等都可以同绝缘电阻的大小反映出来。
以1台高压侧电压110 kV、容量31 500 kVA变压器的绝缘电阻测量为例，绝缘的吸收比与温度变化有着密切的联系，当温度达到35℃以上时，干燥绝缘的吸收比达到极限后开始下降，而受潮绝缘的吸收比则会发生不规则变化情况。
因此，在变压器的绝缘电阻测量中，一定要合理控制试验室的温度，以保证绝缘吸收比实测值的真实性。
在电力变压器泄漏电流的测量中，主要使用数显泄漏电流测试仪进行测量，其额定工作电压一般在2.5kV以下，明显低于变压器的额定工作电压。
如果使用直流兆欧表无法满足试验中对于电压的要求，可以采取加直流高压的试验方法，以确保变压器泄漏电流测量结果的精确性。
在高压情况下，如果变压器的泄漏电流明显高于低压情况下的电流，则表明变压器的高压绝缘电阻小于低压绝缘电阻，即变压器本身存在质量缺陷，防泄漏功能也无法满足使用要求。
1-YD系列轻型交直流高压试验变压器使用说明书
YD系列轻型交直流高压试验变压器使用说明书宝应精科电力测试仪器厂概述：YD系列轻型交流高压试验高压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的一种新型产品。
YD系列轻型交直流高压试验变压器具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。
特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。
YD系列轻型交直流高压试验变压器是高压试验中必不可少的重要设备。
产品结构：YD系列轻型高压试验变压器采用单框芯式铁芯结构。
初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。
产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。
其外部结构图见图1，内部结构图见图2。
图1：单台YD试验图2：单台试验变压器内部结构图变压器外部结构示意图1-短路杆D 2-均压球3-高压套管4-变压器提手5-油阀6~7-次压输入a、x 8~9-测量端子E、F 10-变压器外壳接地端11-高压尾X 12-高压输出A 13-高压硅堆14-变压器油15-铁芯16-次低压绕组17-测量绕组18-二次高压绕组在YD试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X 为高压输出。
工作原理：YD系列轻型高压试验变压器为单相变压吕，联结组I. I. 用工频220V （10KV A以上为380V）电源接入∕XC∕TC（为本公司生产的试验变压器专用设备，详细资料请见其具体使用说明书）系列操作箱（台），经操作箱内自耦调压器（50KV A以上调压器外附）调节至0-200V（或0-400V）电压输出至YD试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
单台YD试验压器的工作原理图见图3图3：单台YD高压试验变压器原理图单台YD试验变压器的工作原理图见图4，图中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。
HCYD 系列轻型高压试验变压器(含控制台(箱))--说明书
一、概述HCYD(JZ)系列轻型交直流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。
HCYD(JZ)系列轻型交直流高压试验变压器是在TDM(G)系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。
本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。
特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。
是高压试验中必不可少的重要设备。
二、产品结构HCYD(JZ)、TDM(G)系列轻型高压试验变压器采用单框芯式铁芯结构。
初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。
产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。
其外部结构图见图1，内部结构图见图2。
图1：单台HCYD(JZ)、TDM(G)试验图2：单台试验变压器内部结构图变压器外部结构示意图1—短路杆D 2—均压球3—高压套管4—变压器提手5—油阀6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端11—高压尾X 12—高压输出A 13—高压硅堆14—变压器油15—铁芯16—次低压绕组17—测量绕组18—二次高压绕组在HCYD(JZ)、TDM(G)试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。
三、工作原理HCYD(JZ)、TDM(G)系列轻型高压试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kV A以上为380V)电源接入XC/TC(为本公司生产的试验变压器配套专用设备，详细资料请见附件)系列操作箱(台)，经操作箱内自偶调压器(50kV A以上调压器外附)调节至0~200V(或0~400V)电压输出至HCYD(JZ)、TDM(G)试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
交直流高压试验变压器和操作箱说明书
目录T-KC305 交直流高压试验变压器一、概述二、结构三、工作原理四、绕组示意图五、试验设备的选择六、使用方法及注意事项七、设备的保养八、接线示意图T-JH3 操作箱一、概述二、操作箱电气原理图三、电气外部连接示意图及其说明四、使用方法五、使用条件六、维修及保养T-KC305 交直流高压试验变压器一、概述：T-KC305系列轻型试验变压器作为高压试验设备的主机，与控制系统、调压器、保护装置等组合，对电气产品、设备、元器件和绝缘材料等进行工频耐压试验，以考核被试品的绝缘水平，并可及早发现被试品的局部缺陷及衡量被试品承受内、外部过电压的能力。
其特点是体积小、重量轻、安装使用方便。
二、结构：T-KC305系列轻型试验变压器为户内式设备，铁芯采用优质冷轧取向硅钢片，结构为芯式、横式放置，芯柱上同心地装有低压绕组、测量绕组、屏蔽、高压绕组。
高压绕组为多层宝塔式梯形结构、低压绕组为圆筒式结构，屏蔽连同铁芯一起接地。
油箱底部设有移动脚轮（5kVA以下无脚轮），可在地面任意移动，便于实验室和野外现场作业。
三、工作原理：将电源接入控制系统，经调压器至轻型试验变压器的初级绕组，根据电磁感应原理，按初、次级绕组变压比关系，改变输入电压，以获得试验所需的输出电压。
四、绕组电路图：a A ax A低压高压低压高压1、无测量绕组2、有测量绕组五、试验设备的选择：1、轻型试验变压器：（1）根据被试品对试验电压的要求，选用电压合适的轻型试验变压器，还应考虑轻型试验变压器低压侧电压是否和试验现场的电源电压和控制保护系统的电压以及调压器的电压相符。
（2）试验电流的选择：轻型试验变压器的额定电流，应能满足流过被试品的电容电流和泄漏电流的要求，一般按试验时所加的电压和被试品的电容量来计算所需的试验电流。
其公式为：ＩC＝ωCｘＵｓ式中：ＩC—试验时被试品的电容电流（mA）；ω—电源角频率（2πｆ）；Cｘ—被试品的电容量（μF）；Uｓ—试验电压（kV）。
高压试验中变压器试验存在的问题及对策
高压试验中变压器试验存在的问题及对策发表时间：2018-08-13T13:49:03.663Z 来源：《建筑细部》2018年1月中作者：周明伟[导读] 基于此本文分析了高压试验中变压器试验存在的问题及对策。
兖州东方机电有限公司山东省济宁市 273500 摘要：在电力变压器的高压测试中，各方面的因素都会导致高压试验出现问题，因此电力企业必须要和实际的情况能紧密联系，对试验的条件、目标进行明确，并针对故障制定合理的解决方案，只有对这些基础层面予以充分的重视，才能保障电力变压器高压试验的安全性，确保变压器的正常使用。
基于此本文分析了高压试验中变压器试验存在的问题及对策。
关键词：高压试验；变压器试验；问题；对策 1、变压器高压试验的条件1.1把变压器试验温度控制在-20℃～40℃之间由于变压器内各种材料的性质、特性与温度有一定关系。
比如，电力变压器的绝缘电阻，在温度为 -20℃～ 40℃范围之内，其阻值会随着温度的升高而减少，会随温度的降低而升高。
所以，为了检测温度对变压器到底有多大影响，就需要把变压器的实验温度控制在 -20℃～ 40℃范围之内。
1.2周围环境湿度不应高于85%变压器实验结果除了与温度有一定关系之外，而且还与空气湿度有关。
在高压实验中，需要多次测量数据，然而多次测量时，时间跨度越大空气的湿度也就越大，对实验结果的影响也就越大，这就导致测量结果不准确。
1.3保持变压器的清洁除了温度、湿度会对变压器试验有一定影响之外，杂质也会对数据的测量有影响。
变压器的绝缘性能是其重要的工作性能，而污垢、粉尘、气体等会使变压器的绝缘性能下降，从而影响试验结果。
因此，变压器的试验过程中，一定要保证无尘、无污垢的清洁、干净环境。
1.4确保变压器的安全试验为了保证电力变压器的安全使用，可以用足够大的保护电阻进行保护以防止高压试验中出现超出变压器额定电压而损坏变压器。
