墙体拉结筋构造柱技术交底
二次结构构造柱、抱框柱、拉结筋、腰带钢筋绑扎技术交底
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份
2、当做分部分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

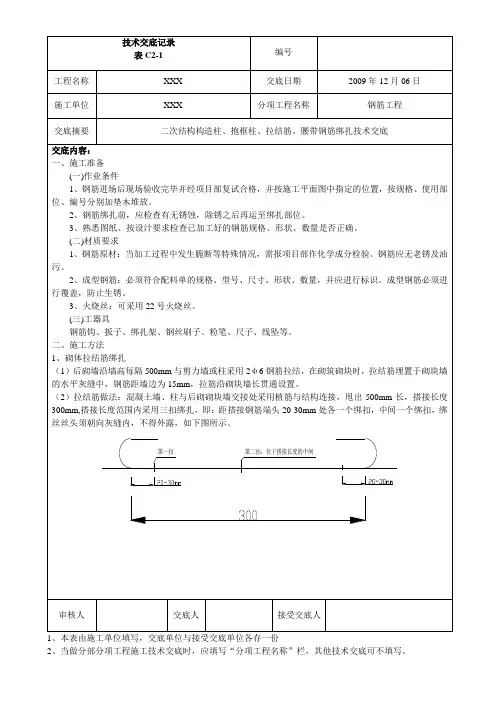

技术交底记录
表C2-1
编号
工程名称
XXX
交底日期
2009年12月06日
施工单位
XXX
分项工程名称
钢筋工程
交底摘要
二次结构构造柱、抱框柱、拉结筋、腰带钢筋绑扎技术交底
2、当做分部分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
3、火烧丝：可采用22号火烧丝。
(三)工器具
钢筋钩、扳子、绑扎架、钢丝刷子、粉笔、尺子、线坠等。
二、施工方法
1、砌体拉结筋绑扎
（1）后砌墙沿墙高每隔500mm与剪力墙或柱采用2φ6钢筋拉结，在砌筑砌块时，拉结筋埋置于砌块墙的水平灰缝中，钢筋距墙边为15mm，拉筋沿砌块墙长贯通设置。
（2）拉结筋做法：混凝土墙、柱与后砌砌块墙交接处采用植筋与结构连接，甩出500mm长，搭接长度300mm,搭接长度范围内采用三扣绑扎，即：距搭接钢筋端头20-30mm处各一个绑扣，中间一个绑扣，绑丝丝头须朝向灰缝内，不得外露，如下图所示。
技术交底记录
表C2-1
编号
工程名称
XXX
交底日期
2009年12月06日
施工单位
XXX
分项工程名称
钢筋工程
交底摘要
二次结构构造柱、抱框柱、拉结筋、腰带钢筋绑扎技术交底
交底内容：
一、施工准备
(一)作业条件
1、钢筋进场后现场验收完毕并经项目部复试合格，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。
砌体技术交底
五、砌筑主要构造和施工方法
1、卫生间周围墙体900高采用MU10煤矸石砖（包含止水台高度）。
2、构造柱的尺寸为墙厚*320mm，并砌成马牙槎的形式，马牙槎一进一退，先退后进。
3、拉筋间距要求：拉筋间距50cm。拉结筋沿墙长通长设置,并且用扎丝引出砌体外以便检查拉墙筋放置的位置、竖向间距等。墙体拉墙筋搭接长度55d且不小于40cm。遇有构造柱时拉墙筋伸进构造柱内长度为300mm且将钢筋弯成90度角。
14、墙顶做法：填充墙与梁底预留3cm-5cm间隙，待墙体砌完7天后，上部留设缝隙用防腐木楔间隔60cm两侧塞紧，防腐木楔居加气块中间布置，并且用C25细石砼填实。
六、质量标准
1、主控项目：
砖、砌块和砌筑砂浆的强度等级符合设计要求。
2、一般项目：
2.1加气块不得与其他块材混砌。
2.2加气块的砂浆饱满度：水平灰缝厚度及竖向灰缝控制在15mm，要求水平灰缝砂浆饱满度不小于80%，竖向灰缝砂浆饱满度不小于90%，灰缝横平竖直。
3、加气混凝土砌块龄期应超过28d，方可砌筑。
3、加气混凝土砌块在砌筑前2d将砌块浇水润湿，灰砂砖在砌筑前1d将砌块浇水润湿。
4、大面积施工前先做样板墙，经项目工程、技术、质检及监理验收合格后方可进行大面积施工。
四.操作工艺
1、砌筑的工艺流程：
设置构造柱、过梁（圈梁）、拉结筋→测量放线→排砖撂底→立皮数杆→排列砌块→拉线→找平→砌筑加气混凝土砌块→水、电配合进行管线连接→验收。
2.6构造柱、压梁、过梁主筋保护层均为25mm。
2.7加气混凝土砌块的灰缝应横平竖直，砂浆饱满，水平灰缝及竖向灰缝15mm左右，要求水平灰缝砂浆饱满度不小于80%，竖向灰缝砂浆饱满度不小于90%，不得出现瞎缝，透明缝。
二次结构圈梁构造柱钢筋工程技术交底
技术交底记录编 号表 C2-1工程名称新加坡 2南京二期经适房 交底日期 2017 年 施工单位 上海建工七建集团有限公司分项工程名称钢筋工程交底提要二次结构中圈梁、过梁、门窗抱框柱、构造柱的设置及钢筋绑扎交底内容： 1、施工准备1.1 材料及主要机具：1.1.1 钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需 作化学成分检验。
钢筋应无老锈及油污。
1.1.2 铁丝：可采用 20～ 22 号铁丝（火烧丝）或镀锌铁丝（铅丝） 。
2.1.3 控制混凝土保护层用的砂浆垫块、塑料卡。
1.1.4 工具：钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。
1.2 作业条件：1.2.1 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。
准备好垫木。
按不同规格 型号堆放并垫好垫木。
1.2.2 核对钢筋的级别，型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。
1.2.3 弹好标高水平线及构造柱的外皮线。
1.2.4 圈梁模板已做完预检，并将模内清理干净。
2. 构件设置2.1 构造柱设置：页岩多孔砖和加气砼砌块墙体当墙长大于5m 时均设构造柱，其截面尺寸为相应部位的墙厚3 200，配筋为纵筋 4Ф 12，箍筋￠ 6﹫100/200 。
锚入主体结构中采用植筋的方式。
2.2 圈梁或砼配筋带设置：非住宅部分当墙高大于 4m 时设置圈梁，住宅部分均设置腰梁，设置截面尺寸为相应部位的墙厚3 120，配筋为纵筋 4Ф 12，箍筋￠ 6﹫ 200。
锚入主体结构中采用植筋的方式。
窗台位置的压顶详见结构墙身大样图。
2.3 门窗抱框柱设置：门窗洞两侧设置，截面尺寸为相应部位的墙厚3100，配筋为纵筋 2￠ 10， S形拉筋为￠ 6﹫ 400。
纵筋底部锚入地（楼）面内，纵筋上部锚入过梁内。
2.4 拉结筋设置：每 500 高植入或埋入两根￠ 6 拉结筋，拉结筋通长设置。
3、操作工艺第1页共5页编号表 C2-1工程名称新加坡 2南京二期经适房交底日期2017 年施工单位上海建工七建集团有限公司分项工程名称钢筋工程交底提要二次结构中圈梁、过梁、门窗抱框柱、构造柱的设置及钢筋绑扎3.1 构造柱钢筋绑扎：3.1.1 工艺流程：预制构造柱钢筋骨架→植入构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋。
构造柱钢筋安装技术交底
构造柱钢筋安装
①箍筋应与受力钢筋保持垂直，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d （d为箍筋直径），弯钩角度不小于135°。
箍筋弯钩叠合处，应沿受力钢筋方向错开放置。
②在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋，加密范围一般在圈梁上下均≥层高/6或圈梁上部≥500mm、圈梁下部≥700mm，箍筋间距≤φ6＠100mm。
③修整底层伸出的构造柱搭接筋：根据已放好的构造柱位置线，检查搭接筋位置及搭接长度是否符合设计和规范的要求。
底层构造柱竖筋伸入基础圈梁并锚固。
（详见参考资料）
④安装构造柱钢筋骨架：先在搭接处钢筋上套上箍筋，然后再将构造柱钢筋骨架立起来，对正伸出的搭接筋，搭接倍数不低于35d，在竖筋搭接部位各绑3个扣。
骨架调整后，可以绑根部加密区箍筋。
⑤绑扎搭接部位钢筋：
ⅰ构造柱钢筋必须与各层纵横墙的圈梁钢筋绑扎连接，形成一个封闭框架。
ⅱ在砌砖墙大马牙槎时，沿墙高每500mm埋设两根φ6水平拉结筋，与构造柱钢筋绑扎连接。
ⅲ砌完砖墙后，应对构造柱钢筋进行修整，以保证钢筋位置及间距准确。
墙体拉结筋预埋技术交底
项目
技术负责人
质检员
班组长
施工员
墙体拉结筋预埋技术交底记录
2009年月日第1页共1页
工程名称
合肥市西环商贸中心8#9#及地下车库B段工程
分项工程名称
钢筋工程
部位
结构－2层以上
施工班组
钢筋班、电焊班
交底内容：
根据合肥市建管局文件《关于墙体拉结筋施工问题的通知》的要求，结合本工程实际，西环中心7#采用预埋钢筋的墙体拉结方法。
1用Φ25、Φ22、Φ20的短钢筋头。再用6—8的圆钢焊成预埋件。Φ25、Φ20、Φ22短钢筋头长度为100～200mm。主要考虑焊拉结筋时单面焊10d的长度要求。
2绑扎定位牢固,位置第一道为地坪上面250.往上为500一道.拆模后短钢筋即能露出,不需要凿柱混凝土。破坏柱表面。
3.(1)电焊前应清除钢筋焊接部位的锈斑,油污杂物。(2)根据钢筋的牌号、直径,选择焊条、焊接工艺、焊接参(3)焊接接头的外观质量必须符合规范要求:焊缝均匀满.焊接表面平整
4根据设计说明(五)需预埋部位1.设置构造柱部位(端部)2.填充墙与剪力墙想连接处5.填充墙门框构造与剪墙与柱连接处。
构造柱施工技术交底
技术交底记录施工单位:XXX有限公司2020年3月19日编号:技术交底记录施工单位:XXX有限公司2020年3月19日编号:工程名称XXXXX 交底部位构造柱施工技术交底共6 页第2 页交底内容:长度不小于10d，且不小于75mm，弯钩角度为135°。
b.钢筋骨架安装：将预制好的钢筋骨架对正植筋进行单面焊接，焊缝长度为10d。
c.绑扎箍筋：先将每根柱所有箍筋套在下层伸出的钢筋上，然后在主筋上画出箍筋的间距后，逐个绑扎箍筋并修整。
3.3 模板支设a.模板加工：根据相应的构造柱加工模板，提前对模板及方木开孔。
b.模板安装：为保证接缝严密，沿构造柱马牙槎粘贴海绵条，并用铁钉与填充墙固定。
c.模板加固：使用方木、钢管、对拉螺杆进行加固并调整，然后将对拉螺杆拧紧。
d.喇叭口设置：构造柱柱头支模时应设投料斗（喇叭口高出构造柱顶50mm），如下图。
3.4 混凝土浇筑a.浇筑前，应将柱根处杂物清理干净，并用压力水冲洗，砌体表面应浇水湿技术交底记录施工单位:XXX有限公司2020年3月19日编号:工程名称XXXXX 交底部位构造柱施工技术交底共6 页第3 页交底内容:润，根部施工缝在浇筑前先铺50mm左右与混凝土配合比相同的水泥砂浆。
b.浇筑时，应分层浇筑振捣，每层厚度≯500mm，边下料边振捣，连续作业浇筑到顶。
c.浇筑后，在12h以内，应对混凝土表面覆盖并浇水养护，养护时间不少于7d。
构造柱混凝土浇筑成型效果4、抱框柱设置4.1门窗洞口设置抱框柱时，截面尺寸为：墙宽×200，主筋采用412，采用单面焊接，焊缝长度10d，拉钩采用Φ6@250。
技术交底记录施工单位:XXX有限公司2020年3月19日编号:工程名称XXXXX 交底部位构造柱施工技术交底共6 页第4 页交底内容:抱框柱的做法五、注意事项1、构造柱的位置、尺寸截面、配筋、混凝土标号等按构造柱图纸施工。
2、自拌混凝土应随用随拌，避免材料浪费。
二次结构构造柱、抱框柱、拉结筋、腰带钢筋绑扎技术交底
（）
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份
2、当做分部分项工程施工技术交底时，应填写“分项工程名称”栏，其பைடு நூலகம்技术交底可不填写。
二施工方法1砌体拉结筋绑扎1后砌墙沿墙高每隔500mm与剪力墙或柱采用2钢筋拉结在砌筑砌块时拉结筋埋置于砌块墙的水平灰缝中钢筋距墙边为15mm拉筋沿砌块墙长贯通设置
技术交底记录
表C2-1
编号
工程名称
XXX
交底日期
2009年12月06日
施工单位
XXX
分项工程名称
钢筋工程
交底摘要
二次结构构造柱、抱框柱、拉结筋、腰带钢筋绑扎技术交底
2、成型钢筋：必须符合配料单的规格、型号、尺寸、形状、数量，并应进行标识。成型钢筋必须进行覆盖，防止生锈。
3、火烧丝：可采用22号火烧丝。
(三)工器具
钢筋钩、扳子、绑扎架、钢丝刷子、粉笔、尺子、线坠等。
二、施工方法
1、砌体拉结筋绑扎
（1）后砌墙沿墙高每隔500mm与剪力墙或柱采用2φ6钢筋拉结，在砌筑砌块时，拉结筋埋置于砌块墙的水平灰缝中，钢筋距墙边为15mm，拉筋沿砌块墙长贯通设置。
2、当做分部分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编号
工程名称
XXX
交底日期
2009年12月06日
施工单位
XXX
分项工程名称
钢筋工程
植筋技术交底
定位放线――电锤成孔――吹风机具清孔――按比例配制胶――载植筋――养护定位，放出中心线和边线位置。
3、成孔：
用电锤成孔，成孔垂直于工作面，钻孔深度及锚固长度不低于10d，钻孔直径：φ6钢筋孔径8mm，φ8钢筋孔径10mm，Φ12钢筋孔径14mm，Φ16钢筋孔径18mm，Φ18钢筋孔径20mm
技术交底
工程名称
洛阳奥体花城（二期）1#楼
项目
植筋
6、栽植钢筋：
把配好的胶先填入孔内约孔深的2/3，然后将加工好的钢筋旋转插入孔内，使其达到锚固深度，结构胶正好满孔，排除孔内空气。
7、固定养护：钢筋在栽埋后，固化时间内不得扰动，达到可承载时间后可受力使用，如有必要时需绑扎固定。
三、安全措施;
1)结构胶属易燃材料，应密封储存，远离火源。
4、清孔：
用吹风机具吹净孔内灰尘，随打、随清干净。
5、配胶：
胶采用建筑结构粘结剂，（锚固植筋胶），计算好每次用胶重量，尽量少配，首先将甲乙两种胶分别搅拌均匀，即将甲乙两种胶就袋手捏均匀至粘稠状，并无块状或沉淀现象，然后把甲乙两种胶按比例放置于搅拌板上搅拌，搅拌时间为胶体搅拌均匀为止。
6、甲方应按图纸设计要求的长度提前将钢筋成型加工好以备使用，如有弯头需调直、毛头须用砂轮机磨圆，必须使钢筋能够进入孔内。
技术交底
工程名称
洛阳奥体花城（二期）1#楼
项目
植筋
本工程墙体拉结筋及部分构造柱钢筋,需采用植筋方法栽植钢筋,为保证工程质量及安全特进行以下技术安全交底.
一、施工准备：
1、做好材料的订货工作。
2、确保各种机具设备完好无损，并运至现场。
3、常用工具有：电锤、电线、钻头，吹风机具，胶板，灰刀等。
框架填充墙构造柱、抱框柱、拉结筋技术交底
框架结构填充墙砌筑前需注意以下几点按9度选取构造措施，填充墙采用刚性连接，先核对墙平面位置、门窗洞口尺寸后方可进行下一道工序，外墙填充墙底部砌筑300mm 高烧结普通砖。
未预埋构造柱插筋及墙体拉结筋的需要后期植筋时，植筋深度为20d(例如：用6mm钢筋时钢筋植入长度不能小于120mm)，所有植筋必须做拉拔试验一、拉结筋要求：没有提前预埋拉结筋需要后期植筋时，植筋深度不小于20d，水平拉结钢筋为2根6mm钢筋（墙厚大于240mm时3根6mm钢筋）填充墙水平拉结筋竖向间距不应大于400mm，拉结筋应通长设置。
二、构造柱设置要求；①内外墙交接处、转角处设置构造柱②填充墙外墙门窗洞口大于2.1m时，洞口两侧设置构造柱③填充墙外墙长度大于4m时，应在墙长范围内按净距不大于4m设置构造柱④填充墙内墙长度超过5 m或层高2倍时，墙体中部应设构造柱⑤入户门洞口两侧设置构造柱⑥内墙墙垛宽度不大于350mm时应设构造柱代替墙垛三、抱框柱设置要求：填充墙内外墙窗洞口大于等于1.2m时设置抱框柱，设置抱框柱的窗洞口下部应设置压梁，抱框柱上部钢筋锚入现浇过梁或框架梁中（或植筋）；下部钢筋锚入压梁中，形成洞口加强边框，抱框柱、压梁同墙宽，120mm厚，当墙宽不大于250mm时抱框柱与压梁的钢筋为4Φ10，箍筋为Φ6@200四、填充墙顶部与梁底处做法：①不允许砌筑斜砖②填充墙顶与梁底之间每隔1.2米打入一根M12的膨胀螺栓，膨胀螺栓与Φ10钢筋（不小于180mm）焊接连接（或者植筋，植筋外露长度不得小于180mm），然后做宽度不小于120mm高度不小于180mm的C20混凝土刚性连接③填充墙顶部与梁底预留20~~30mm的沉降缝，待填充墙沉降均匀后用C20细石混凝土或者1:3干硬性水泥砂浆塞实。
五、抹灰前两种不同墙体连接处做钢丝网防裂措施。
六、所有有防水要求的房间填充墙底部设置300高的C20混凝土止水台七、所有门窗洞口及孔洞过梁支座长度为每边360mm。
墙体拉结筋构造柱技术交底
拉结筋与主体预埋钢筋连接采用双面搭接焊，焊缝长度≥钢筋直径5d焊接钢筋采用HPB300钢筋。
4、设备暗装箱体洞口大于300mm，应设置过梁，当一侧为框架柱或混凝土墙时，应预留甩筋，过梁现浇。门窗洞口过梁见下表
5、建筑外檐宽度不大于1000mm的窗间墙构造可以采用抱框柱的构造措施，构造详见图20。
a、抱框柱马牙槎尺寸如图20所示。
b、墙体高度超过4.0米时，应设置钢筋混凝土圈梁，圈梁钢筋锚入抱框柱内。当设置一道圈梁时，圈梁位于墙高一半位置；设置两道以上时均分墙高。圈梁做法如15所示。
6、墙体拉结筋、圈梁、构造柱的设置及做法除满足本交底要求外还应满足设计要求。
图17
项目技术负责人签字：
年月日
交底人签字：
年月日
施工班组负责人签字：
年月日
注：施工方案交底记录一式三份，一份施工班组留存；一份项目经理部留存；一份分公司质量技术部门留存。
图14图15
图16
在主体对应构造柱的柱底部和柱顶位置处，均应在主体结构中预埋与构造柱同等数量的短筋，埋入与伸出长度如图16所示，以便与构造柱竖筋搭接。
3、圈梁布置原则：当填充墙体的高度超过4.0m，应在墙体半高或门窗洞口上皮设置与柱连接且沿墙全长贯通的钢筋混凝土水平圈梁一道，与圈梁相接的主体结构应预埋短筋，做法同图15，圈梁宽度同墙厚，高度为150mm，纵筋为上、下各2Φ10箍筋为φ6@200，如图15。地下室楼梯防火墙两端设置构造柱，层高及半层高处设置圈梁一道，做法同上。
拉结筋与构造柱的连接方式
拉结筋与构造柱的连接方式引言：拉结筋与构造柱的连接方式在建筑结构中起着重要的作用。
它们不仅能够增加结构的稳定性和承载能力，还能够提高建筑物的整体安全性。
本文将介绍拉结筋与构造柱的连接方式，包括直接连接、焊接连接和机械连接等，以及它们的优缺点和适用范围。
一、直接连接方式直接连接是拉结筋与构造柱最常见的一种连接方式。
它的原理是通过将拉结筋直接嵌入构造柱中，使其与构造柱形成一体化，从而实现连接。
直接连接的优点是简单易行、连接牢固，适用于大多数情况下的连接需求。
然而，直接连接方式也存在一些缺点，比如在连接过程中需要进行预埋拉结筋的施工，工序较繁琐，且容易产生接头强度不足等问题。
二、焊接连接方式焊接连接是一种常用的连接方式，它通过将拉结筋与构造柱焊接在一起来实现连接。
焊接连接具有连接牢固、强度高的优点，适用于需要承受较大荷载的连接。
同时，焊接连接方式还能够提高结构的刚度和稳定性。
然而，焊接连接也存在一些问题，比如需要专业的焊接工艺和设备，工序复杂，且焊接过程中易产生热变形等不利因素。
三、机械连接方式机械连接方式是一种灵活可靠的连接方式，它通过使用螺栓、销钉等机械连接件将拉结筋与构造柱连接在一起。
机械连接具有连接方便、易于维修和拆卸的优点，适用于需要频繁拆卸和更换的连接。
此外，机械连接还能够提高连接的可靠性和稳定性。
但是，机械连接方式也存在一些问题，比如连接件需要进行定期检查和维护，且连接时需要注意连接件的选型和布置等问题。
四、其他连接方式除了直接连接、焊接连接和机械连接之外，还有一些其他的连接方式。
比如，采用榫卯连接的方式可以实现拉结筋与构造柱的连接。
榫卯连接具有连接牢固、美观大方的优点，适用于一些具有装饰性要求的建筑结构。
此外，还有一些新型的连接方式，如粘结连接、热插接连接等，它们在特定的应用领域具有独特的优势。
结语：拉结筋与构造柱的连接方式多种多样，每种连接方式都有其适用的场合和优缺点。
在实际工程中，需要根据具体的情况选择合适的连接方式，以确保连接的牢固性和可靠性。
002二次结构构造柱、抱框柱、拉结筋、腰带钢筋绑扎技术交底
二次结构构造柱、抱框柱、拉结筋、腰带钢筋绑扎技术交底
交底内容：
2、构造柱绑扎
（1）构造柱绑扎采取预制好构造柱钢筋骨架，再与构造柱生根钢筋绑绑扎连接。
（2）构造柱截面尺寸为：墙厚×240，纵筋为4B12,箍筋为A6@200,纵筋搭接长度为500mm，加密区为构造柱的上下端500mm，加密区箍筋为A6@100.
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份
2、当做分部分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编号
工程名称
弘善家园31号住宅楼等4项工程
交底日期
2009年12月06日
施工单位
中国新兴保信建设总公司
分项工程名称
钢筋工程
（2）抱框柱设置部位：门窗洞口的两端，除已设置构造柱的部位除外.如下图：
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份
2、当做分部分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编号
工程名称
弘善家园31号住宅楼等4项工程
交底日期
3、火烧丝：可采用22号火烧丝。
(三)工器具
钢筋钩、扳子、绑扎架、钢丝刷子、粉笔、尺子、线坠等。
二、施工方法
1、砌体拉结筋绑扎
（1）后砌墙沿墙高每隔500mm与剪力墙或柱采用2φ6钢筋拉结，在砌筑砌块时，拉结筋埋置于砌块墙的水平灰缝中，钢筋距墙边为15mm，拉筋沿砌块墙长贯通设置。
（2）拉结筋做法：混凝土墙、柱与后砌砌块墙交接处采用植筋与结构连接，甩出500mm长，搭接长度300mm,搭接长度范围内采用三扣绑扎，即：距搭接钢筋端头20-30mm处各一个绑扣，中间一个绑扣，绑丝丝头须朝向灰缝内，不得外露，如下图所示。
植筋技术交底
工程名称即发大厦施工单位青岛营上建设集团交底部位1-25层工序名称拉接筋、圈梁、构造柱植筋交底提要：交底内容：1、施工准备1.1劳动力及施工机具的配置要根据工期要求进行，以保证工期和质量要求为宗旨，并根据现场情况及时调整。
植筋工序在填充墙砌筑前进行。
1.2施工用水、电、及材料机械到位。
植筋用钢筋选用带肋钢筋。
1.3落实必要的剔凿、拆除等工作量。
如圈梁与柱，梁与柱等部位。
1.4对施工班组进行技术交底。
1.4施工机具准备电锤、水钻、气泵、毛刷1.5材料准备拉结筋采用Ф6HRB335带肋钢筋，构造柱及圈梁与设计图纸同型号同规格的钢筋（均为带肋钢筋），锚固胶。
2、施工工艺流程工艺流程:定位→钻孔→清孔→钢材清理→锚固胶配制→植筋→固化、保护→检验3、具体的施工工艺和施工做法3.1定位1）开始钻孔施工前，对施工人员进行填充墙植筋技术交底，技术人员根据排砖图，灰缝位置，圈梁位置、构造柱布置图等进行放线定位，施工人员要将结构面清理干净，由技术人员放线标明钢筋锚固点的钻孔位置，型号，钻孔位置标明后由现场负责人验线并报监理单位验收。
2）若基材上存在受力钢筋，钻孔位置可适当调整，但均宜植在箍筋内侧（对梁、柱）或分布筋内侧（对板、剪力墙）。
3.2钻孔3.2.1钻孔用电锤和水钻（大直径）成孔，如遇钢筋宜调整孔位避开，按5.1中2）原则调整。
如用水钻成孔要用清水清理干净孔内杂物晒干。
3.2.2钻孔孔径d+4∽10mm(小直径钢筋取低值，大直径钢筋取高值，d为钢筋、螺栓直径)。
本工程植筋为拉结筋和构造柱及圈梁，直径均小于25，取较小值4mm即可。
具体按下表：钢筋直径（mm）钻孔直径（mm）植入深度（mm）（为钢筋屈服植入深度）6.5 10 708 12 8310 14 10612 16 13914 18 17916 22 214注：以上钻孔直径和植入深度为最低标准，当所用锚固胶说明书中有大于本标准的按使用说明书工程名称即发大厦施工单位青岛营上建设集团交底部位1-25层工序名称拉接筋、圈梁、构造柱植筋交底提要：选用。
墙拉筋、构造柱钢筋植筋技术交底
墙拉筋、结构柱钢筋植筋技术交底披露内容：本工程墙体拉筋、构造柱纵筋采用植筋法，拉结筋采用φ6钢筋，拉结筋间距应沿框架柱全高每隔500~600mm设2φ6拉筋，拉筋伸入墙内的长度应沿墙全长贯通。
如图14.2（a）(b)所示。
填充墙长度＞5m 时，应在墙长度方向中部设置构造柱：构造柱截面尺寸为：墙厚×墙厚；构造柱配筋为：4φ10, φ6@200,其他特殊部位构造柱参照图纸。
一、施工准备钢筋已根据图纸准备好，其它材料准备齐全。
电钻准备就绪二、钢筋种植施工工艺：地方→钻孔→锚固剂的制备→植筋→养护和养护→测验1、地方按设计要求由放线人员标示植筋进行放线地方，构造柱钢筋上下对齐。
2、根据以下尺寸，在植筋位置用电钻钻孔：钻孔直径d+（4~6mm），小直径钢筋取低值，钻孔深度为15d，锚固力即大于钢筋屈服值。
3、清孔钻孔完毕，检查孔深、孔径合格后，将粉末用小喷壶喷出并预湿，直到孔内无灰尘，确认无误，报项目部质检员进行验收，验收合格后方可进行下道工序。
4、锚固剂的制备将锚固剂放置在碗或其他容器中，按固化剂上标示比例加入固化剂，搅拌均匀。
5、植筋施工人员戴好线手套或皮手套，将配置的锚固剂放入PVC塑料管内填入孔内，填充孔并将钢筋插入所需深度后，插入钢筋，减少浆体溢出，使孔内压实。
6、养护和养护结构胶在常温下2天即可，锚固力大于钢筋屈服值，植筋后不得干扰钢筋或悬挂重物。
7、测验测验采用千斤顶，锚具，反力架系统做拉拔实验，一般情况下，加载至钢筋强度的标准值，检测结果较直观、可靠、简便。
三、成品保护在植筋过程中，钢筋植入2在几个小时内，任何人都不允许踩到它，悬挂重物等。
锚固剂在搅拌2小时后如无用完已成废料，不能再使用。
四、安全环保措施操作人员进行高空、电气作业及使用机械设备，除遵守国家、部、除省市相关安全操作规程外，尚需注意：1、操作人员必须经过专业培训，了解结构橡胶锚的操作程序；2、操作员必须根据工作环境穿戴防护装备，如安全帽、安全带、绝缘手套、绝缘鞋等，并集中精力操作；3、电器设备及架设应符合安全用电规定，应有接零或接地触电保护装置，严禁零线与相线搞混，避免相线与结构钢筋连接引起触电；4、结构胶、丙酮等物应稳保管，并有防水、防爆措施，容器清洗后的残渣倾倒，应按指定地点集中处理；5、操作环境应通风，有足够的照明度。
墙体工程墙体拉结筋做法
墙体工程墙体拉结筋做法
本工程的砌体墙与构造柱、框架柱、剪力墙等要形成有效拉结，蒸压加气混凝土砌块可采用植筋拉结或L型专用连接件连接。
植筋拉结
(1) 植筋工具
植筋需采用专用设备，包括钻机、钻头、清孔刷、吹风筒（或吹风机）、注射器等，以保证质量。
(2) 植筋施工方法
钻孔→清孔→填胶粘剂→植筋→凝胶
1) 钻孔使用配套冲击电钻，钻孔时，孔洞间距及孔深度应满足要求；
2) 清孔时，先用吹气泵清除孔洞内粉尘等，再用清孔刷清孔，注意不能用水冲洗；
3) 使用植筋注射器从孔底向外均匀的把适量的胶粘剂填入孔内，注意勿将空气封入孔内；
4) 按顺时针方向把钢筋平行于孔洞走向轻轻植入孔中，直至插入孔底，胶粘剂溢出；
5) 将钢筋外露端固定在模架上，使其不受外力，直至凝结，并有专人进行保护；
(3) 注意事项
1)蒸压加气混凝土砌块填充墙植筋间距不大于600mm，植筋间距应符合砌块模数；
2) 植筋深度：15d；
3) 必须现场经过拉拔试验合格后方可大面积施工。
4) 沿框架柱或剪力墙全高设置2Ф6（墙厚大于240mm时为3Ф6）拉结筋在抗震去沿墙全长贯通设置，其余区域一般要根据实际情况去设置，比较长的墙都是按露出1000mm，有的只是很短墙垛，就按照墙垛的长度来下料，最好露出的部分要比墙垛短20mm，末端弯钩50mm。
5) 薄灰法施工的蒸压加气混凝土砌块砌体采用植筋拉结时，拉结筋应放在砌块表面设置的沟槽内。
构造柱、圈梁钢筋技术交底
构造柱、圈梁钢筋绑扎一、材料要求1、成型钢筋钢筋材质和成型规格符合设计要求2、其他20～22号铁丝（火烧丝）、水泥砂浆垫块等。
铁丝不应有锈蚀和过硬情况。
二、主要机具设备1、主要机械设备钢筋除锈机、调直机、切断机、对焊机、弯曲成型机等。
2、主要工具钢丝刷、砂箱、工作台、手摇板、卡盘、钢筋扳手、各种切断器、起拱扳子、小撬杠、骨架绑扎架、各种钢筋钩、滑轮、夹具和测力器等。
三、作业条件1、学习、熟悉施工图纸，明了构造柱、圈梁、节点处钢筋构造及各部做法；根据工程进度要求，确定圈梁钢筋的合理分段与搭接位置和安装次序，并进行细致的技术交底。
2、模板已经支设或部分支设其尺寸及牢固情况符合钢筋绑扎要求；模板内杂物及垃圾已清除干净。
3、钢筋按施工平面布置图要求，按绑扎次序、不同型号、规格整齐堆放在规定的位置。
4、进场钢筋已按照设计图纸和配料单仔细核对，钢筋的型号、尺寸、数量、钢号、焊接质量，均符合要求。
5、在模板上已弹好水平标高线。
6、检查构造柱基础及下层伸出搭接钢筋的数量、位置、长度，应符合设计要求。
四、施工操作工艺（一）构造柱钢筋绑扎1、一般采取先砌外砖墙后绑扎构造柱钢筋，亦可采取预制好构造柱钢筋骨架，安装后再砌墙体。
2、当下部基础或下层构造柱混凝土达到30%以上强度，即可开始绑扎构造柱钢筋。
钢筋接头多设在梁板上面，伸出梁、板面高度要符合设计和规范要求。
如现场绑扎时，先将每根柱所有箍筋套在下层伸出的搭接筋上，接长构造柱钢筋，划上箍筋间距，逐个绑扎。
应注意的是箍筋搭接处，要沿受力钢筋方向错开绑扎。
箍筋端头平直长度不小于10d（d—箍筋直径），弯钩角度不小于135O。
3、构造柱钢筋与圈梁钢筋应绑扎连接，使形成一框架体系，在柱脚、柱顶与圈梁相交节点处应适当加密柱的箍筋，加密范围应符合设计要求。
4、为使构造柱钢筋的位置正确，在砌马牙槎时，应沿墙高每500mm设两根φ6mm水平拉结钢筋，与构造柱钢筋绑扎连接。
5、砌完砖墙后，应对构造柱钢筋进行整修，以确保钢筋位置及间距正确，然后即可支模浇筑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图16
在主体对应构造柱的柱底部和柱顶位置处，均应在主体结构中预埋与构造柱同等数量的短筋，埋入与伸出长度如图16所示，以便与构造柱竖筋搭接。
3、圈梁布置原则：当填充墙体的高度超过4.0m，应在墙体半高或门窗洞口上皮设置与柱连接且沿墙全长贯通的钢筋混凝土水平圈梁一道，与圈梁相接的主体结构应预埋短筋，做法同图15，圈梁宽度同墙厚，高度为150mm，纵筋为上、下各2Φ10箍筋为φ6@200，如图15。地下室楼梯防火墙两端设置构造柱，层高及半层高处设置圈梁一道，做法同上。
4、设备暗装箱体洞口大于300mm，应设置过梁，当一侧为框架柱或混凝土墙时，应预留甩筋，过梁现浇。门窗洞口过梁见下表
5、建筑外檐宽度不大于1000mm的窗间墙构造可以采用抱框柱的构造措施，构造详见图20。
a、抱框柱马牙槎尺寸如图20所示。
b、墙体高度超过4.0米时，应设置钢筋混凝土圈梁，圈梁钢筋锚入抱框柱内。当设置一道圈梁时，圈梁位于墙高一半位置；设置两道以上时均分墙高。圈梁做法如15所示。
天津一建建筑工程有限公司
技术交底记录
施工单位:天津一建建筑工程有限公司编号：
工程名称
纪庄子村村民还迁安置经济适用房项目（B）地块
施工部位
主体填充墙砌筑
交底内容：
本工程墙体拉结筋、构造柱钢筋均采用预埋留置，预埋位置不准确、数量欠缺的部位采用二次植筋，植筋采用HRB400钢筋，植筋深度≥15d。具体要求如下：
2、构造柱布置原则：（图中已布置者以图中布置者为准），根据建筑平面图上外围护墙、填充墙或女儿墙的位置，在墙体的转角、纵横墙交接处及自由端、宽度>2000的门窗洞口及外窗口两侧、楼梯防火墙两端、墙长超过8m或层高的2倍时沿墙长每间隔4m左右设置钢筋混凝土构造柱。柱截面：墙宽x200，纵筋4Φ12，箍筋φ6@200。构造柱做法如图14。
1、墙体拉结筋设置原则：框架柱或剪力墙及构造柱与砌体交接处,从框架柱或剪力墙内甩出2Φ6@500拉结筋伸入砌体内，沿墙全长贯通。拉结筋埋入框架柱应不小于300mm长，且末端应做90°弯钩，外露长度≮100mm，1～6号楼主体第一道起始位置为结构标高以上450mm，以上每500mm一道。
拉结筋与主体预埋钢筋连接采用双面搭接焊，焊缝长度≥钢筋直径5d焊接钢筋采用HPB300钢筋。
6、墙体拉结筋、圈梁、构造柱的设置及做法除满足本交底要求外还应满足设计要求。
图17
项目技术负责人签字：
年月日
交底人签字：
年月日
施工班组负责人签字：
年月日
注：施工方案交底记录一式三份，一份施工班组留存；一份项目经理部留存；一份分公司质量技术部门留存。
c、沿墙高每隔500mm设置一道2φ6拉结钢筋，拉结筋通长设置，两端锚入抱框柱并与其纵筋拉结。
d、窗间墙砌块砌筑时应按照规范要求进行排砖，合理布置砌块位置。
e、100厚填充墙门口做法如图17所示，主体施工时应预留预埋钢筋，预留预埋做法参构造柱预留预埋
f、墙长大于 5.0m时，墙顶与梁或楼板设置拉结
