温度变送器中选择热电偶和热电阻有什么区别

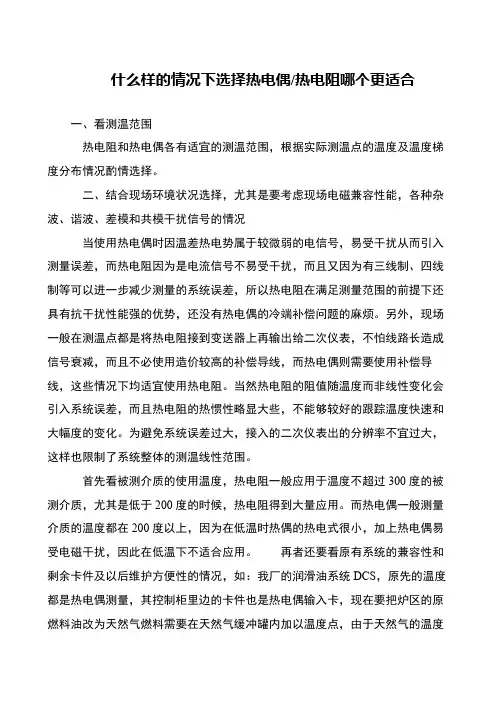

什么样的情况下选择热电偶-热电阻哪个更适合
什么样的情况下选择热电偶/热电阻哪个更适合
一、看测温范围
热电阻和热电偶各有适宜的测温范围，根据实际测温点的温度及温度梯度分布情况酌情选择。
二、结合现场环境状况选择，尤其是要考虑现场电磁兼容性能，各种杂波、谐波、差模和共模干扰信号的情况
当使用热电偶时因温差热电势属于较微弱的电信号，易受干扰从而引入测量误差，而热电阻因为是电流信号不易受干扰，而且又因为有三线制、四线制等可以进一步减少测量的系统误差，所以热电阻在满足测量范围的前提下还具有抗干扰性能强的优势，还没有热电偶的冷端补偿问题的麻烦。
另外，现场一般在测温点都是将热电阻接到变送器上再输出给二次仪表，不怕线路长造成信号衰减，而且不必使用造价较高的补偿导线，而热电偶则需要使用补偿导线，这些情况下均适宜使用热电阻。
当然热电阻的阻值随温度而非线性变化会引入系统误差，而且热电阻的热惯性略显大些，不能够较好的跟踪温度快速和大幅度的变化。
为避免系统误差过大，接入的二次仪表出的分辨率不宜过大，这样也限制了系统整体的测温线性范围。
首先看被测介质的使用温度，热电阻一般应用于温度不超过300度的被测介质，尤其是低于200度的时候，热电阻得到大量应用。
而热电偶一般测量介质的温度都在200度以上，因为在低温时热偶的热电式很小，加上热电偶易受电磁干扰，因此在低温下不适合应用。
再者还要看原有系统的兼容性和剩余卡件及以后维护方便性的情况，如：我厂的润滑油系统DCS，原先的温度都是热电偶测量，其控制柜里边的卡件也是热电偶输入卡，现在要把炉区的原燃料油改为天然气燃料需要在天然气缓冲罐内加以温度点，由于天然气的温度。
pt100和cu50的区别？
2）铠装热电阻
铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ2--φ8mm，最小可达φmm。与普通型热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；③能弯曲，便于安装④使用寿命长。
3）端面热电阻
①测量精度高。因热电偶直接与被测对象接触，不受中间介质的影响。
②测量范围广。常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。
③构造简单，使用方便。热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
常用热电偶可分为标准热电偶和非标准热电偶两大类。所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
热电偶和热电阻的区别，pt100和cu50的区别？
浏览次数：1446次悬赏分：0 | 解决时间：2009-6-15 23:34 | 提问者：beikehanrong
热电偶和热电阻的区别，pt100和cu50的区别？
最佳答案 热电偶
热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。其优点是：
热电偶(热电阻)一体化温度变送器
热电偶(热电阻)一体化温度变送器温度变送器的概述SBWR、SBWZ系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。
将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。
它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
温度变送器的主要特点·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。
·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。
这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；·热电偶变送器具有冷端温度自动补偿功能；·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；温度变送器的工作原理热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。
经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。
变送器的线性化电路有两种，均采用反馈方式。
热电偶热电阻的区别.
热电偶/热电阻的区别热电偶是一种测温度的传感器，与热电阻一样都是温度传感器，但是他和热电阻的区别主要在于：一、信号的性质，热电阻本身是电阻，温度的变化，使电阻产生正的或者是负的阻值变化；而热耦，是产生感应电压的变化，他随温度的改变而改变。
二、两种传感器检测的温度范围不一样，热阻一般检测0-150度温度范围，最高测量范围可达600度左右（当然可以检测负温度）。
热耦可检测0-1000度的温度范围（甚至更高）所以，前者是低温检测，后者是高温检测。
三、从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热耦是双金属材料，既两种不同的金属，由于温度的变化，在两个不同金属丝的两端产生电势差。
四、PLC 对应的热电阻和热电偶的输入模块也是不一样的，这句话是没问题，但一般PLC 都直接接入4～20ma 信号，而热电阻和热电偶一般都带有变送器才接入PLC 。
要是接入DCS 的话就不必用变送器了！热电阻是RTD 信号，热电偶是TC 信号！五、PLC 也有热电阻模块和热电偶模块，可直接输入电阻和电偶信号。
六、热电偶有J 、T 、N 、K 、S 等型号，有比电阻贵的，也有比电阻便宜的，但是算上补偿导线，综合造价热电偶就高了。
热电阻是电阻信号, 热电偶是电压信号。
七、热电阻测温原理是根据导体（或半导体）的电阻随温度变化的性质来测量的，测量范围为负00~500度，常用的有铂电阻(Pt100、Pt10 、铜电阻Cu50（负50-150度）。
热电偶测温原理是基于热电效应来测量温度的，常用的有铂铑——铂（分度号S ，测量范围0~1300度）、镍铬——镍硅（分度号K ，测量范围0~900度）、镍铬——康铜（分度号E ，测量范围0~600度）、铂铑30——铂铑6（分度号B ，测量范围0~1600度）。
热电偶与热电阻均属于温度测量中的接触式测温, 尽管其作用相同都是测量物体的温度, 但是他们的原理与特点却不尽相同.首先, 介绍一下热电偶, 热电偶是温度测量中应用最广泛的温度器件, 他的主要特点就是测温范围宽, 性能比较稳定, 同时结构简单, 动态响应好, 更能够远传4-20mA 电信号, 便于自动控制和集中控制。
热电偶和热电阻
热电偶和热电阻有相同的地方是：都是测量温度的传感器，也叫一次仪表。
它们不同的是：1热电偶作为温度传感器它输出的是和温度对应的电势，多为毫伏级的伩号。
用不同的金属材料制成的热电偶，在同样温度下，输出的电势是不同的。
比如用铂铑－铂丝制成的热电偶，我们称s分度，它在0度时输出0mv,1000度时输出9.585mv，1600度时输出16.771mv （环境温度为0度时）。
如果用镍铬－镍硅丝制成的热电偶，我们称k分度。
它在0度时输出0mv,1000度时输出39.816mv,1300度时输出50.950mv(环境温度为0度）。
热电偶一般用来测量“点”的温度。
根据要测量不同高低的温度等和其它要求选用不同材质的热点偶。
热电阻故名思意，它的电阻的阻值是随着温度变化而变化的，比如，用线性比较好的铂丝；铜丝作的电阻。
比如用铜丝作的，分度号Cu50。
它在0度时，阻值是50欧姆，100度时是71.400欧姆。
如用铂丝做成的，其分度号称Pt100。
它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86欧姆，800度时为375.70欧姆。
环境温度对热电偶的影响较大，所以在使用热电偶时要对环境温度进行补偿。
而使用，要注意连接到和仪表之间连线的阻值要一样。
（一般用三线制）同样也要根据要测量的温度，来选用铜电阻还是铂电阻。
过去，因为PLC发展较仪表慢一些，输如到PLC的伩号一般是0－10ma或0－10v,4-20ma所以要把的电阻值变成上说的伩号，以使PLC能接受；所以要用变送器。
一用变送器，就有2线制和4线制之分。
2线制是电源和信号就用2根线传送；比如4－20ma的仪表，就用2线制传送。
4线制，是电源和信号各用2根线来传送，互相隔离，比如0－10ma;0-10v都用4线制。
随着PLC的飞速发展PLC已有输入模块和热电偶的输入模块，只要把直接连到模块就行了。
热电偶就更方便，温度补偿以及线性校正都可以在模块里完成。

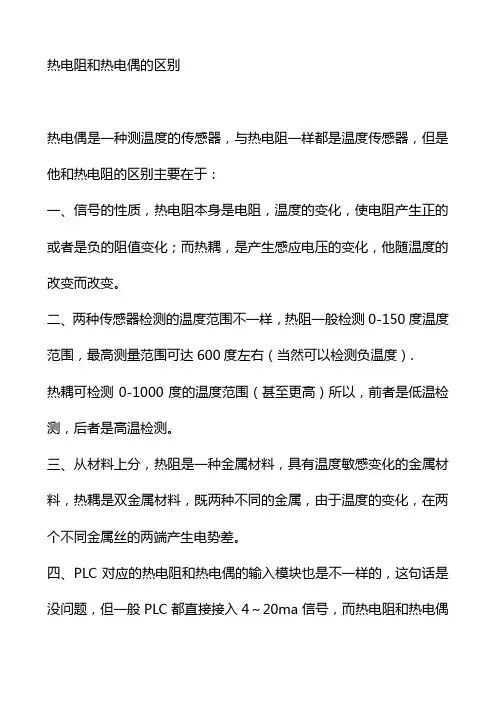

热电阻和热电偶的区别
热电阻和热电偶的区别热电偶是一种测温度的传感器，与热电阻一样都是温度传感器，但是他和热电阻的区别主要在于：一、信号的性质，热电阻本身是电阻，温度的变化，使电阻产生正的或者是负的阻值变化；而热耦，是产生感应电压的变化，他随温度的改变而改变。
二、两种传感器检测的温度范围不一样，热阻一般检测0-150度温度范围，最高测量范围可达600度左右（当然可以检测负温度）.热耦可检测0-1000度的温度范围（甚至更高）所以，前者是低温检测，后者是高温检测。
三、从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热耦是双金属材料，既两种不同的金属，由于温度的变化，在两个不同金属丝的两端产生电势差。
四、PLC对应的热电阻和热电偶的输入模块也是不一样的，这句话是没问题，但一般PLC都直接接入4～20ma信号，而热电阻和热电偶一般都带有变送器才接入PLC。
要是接入DCS的话就不必用变送器了！热电阻是RTD信号，热电欧是TC信号！五、PLC也有热电阻模块和热电偶模块，可直接输入电阻和电偶信号。
六、热电偶有J、T、N、K、S等型号，有比电阻贵的，也有比电阻便宜的，但是算上补偿导线，综合造价热电偶就高了。
热电阻是电阻信号,热电偶是电压信号七、热电阻测温原理是根据导体（或半导体）的电阻随温度变化的性质来测量的，测量范围为负00~500度，常用的有铂电阻(Pt100、Pt10)、铜电阻Cu50（负50-150度）。
热电偶测温原理是基于热电效应来测量温度的，常用的有铂铑——铂（分度号S，测量范围0~1300度）、镍铬——镍硅（分度号K，测量范围0~900度）、镍铬——康铜（分度号E，测量范围0~600度）、铂铑30——铂铑6（分度号B，测量范围0~1600度）。
通讯协议开放系统互联协议中最早的协议之一，它为连接不同操作系统和不同硬件体系结构的互联网络提供通信支持，是一种网络通用语言。
TCP/IP协议定义了在互联网络中如何传递、管理信息(文件传送、收发电子邮件、远程登录等)，并制定了在出错时必须遵循的规则。
温度变送器热电阻与热电偶的差别
温度变送器热电阻与热电偶的差别
-200----500 度选热电阻500-200度选热电偶
选择热电偶要根据使用温度范围、所需精度、使用气氛、测定对象的性能、响应时间和经济效益等综合考虑。
1、测量精度和温度测量范围的选择
使用温度在1300~1800℃，要求精度又比较高时，一般选用B型热电偶；要求精度不高，气氛又允许可用钨铼热电偶，高于1800℃一般选用钨铼热电偶；使用温度在1000~1300℃要求精度又比较高可用S型热电偶和N型热电偶；在1000℃以下一般用K型热电偶和N型热电偶，低于400℃一般用E型热电偶；250℃下以及负温测量一般用T型电偶，在低温时T型热电偶稳定而且精度高。
2、使用气氛的选择
S型、B型、K型热电偶适合于强的氧化和弱的还原气氛中使用，J型和T型热电偶适合于弱氧化和还原气氛，若使用气密性比较好的保护管，对气氛的要求就不太严格。
3、耐久性及热响应性的选择
线径大的热电偶耐久性好，但响应较慢一些，对于热容量大的热电偶，响应就慢，测量梯度大的温度时，在温度控制的情况下，控温就差。
要求响应时间快又要求有一定的耐久性，选择铠装偶比较合适。
4、测量对象的性质和状态对热电偶的选择
运动物体、振动物体、高压容器的测温要求机械强度高，有化学污染的气氛要求有保护管，有电气干扰的情况下要求绝缘比较高。
选型流程：型号--分度号—防爆等级—精度等级—安装固定形式—保护管材质—长度或插入深度。
三线制热电阻工作原理解析及常见故障分析
三线制热电阻工作原理解析及常见故障分析Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998三线制热电阻传感器的故障分析摘要：热电阻传感器是一种稳定性好、精度高、测量范围大的温度传感器，因而被广泛应用。
但是热电阻传感器的连接导线电阻随温度的变化而变化，对测量结果的影响不容忽视。
为了消除导线电阻的影响，热电阻测温常采用不平衡电桥式三线制接法，从而使温度误差得到了补偿。
关键词：热电阻、平衡电桥、三线制一、 热电阻与热电偶的区别1.热电阻和热电偶的工作原理热电偶工作原理是基于赛贝克效应,即两种不同热点特性的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电势的物理现象。
它由两根不同导线（热电极）组成，它们的一端是互相焊接的，形成热电偶的测量端（也称工作端）。
将它插入待测温度的介质中；而热电偶的另一端 （参比端或自由端）则与显示仪表相连。
如果热电偶的测量端与参比端存在温度差，则显示仪表将指出热电偶产生的热电动势。
热电阻是利用金属导体或半导体有温度变化时本身电阻也随着发生变化的特性来测量温度的，热电阻的受热部分（感温元件）是用细金属丝均匀地绕在绝缘材料作成的骨架上或通过激光溅射工艺在基片形成。
当被测介质有温度梯度时，则所测得的温度是感温元件所在范围内介质层的平均温度。
2. 如何选择热电偶和热电阻根据测温范围选择：500℃以上一般选择热电偶，500℃以下一般选择热电阻；根据测量精度选择：对精度要求较高选择热电阻，对精度要求不高选择热电偶；根据测量范围选择：热电偶所测量的一般指“点"温，热电阻所测量的一般指空间平均温度。
二．热电阻的二线制原理和三线制原理的区别1.热电阻的二线制原理在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制。
这种引线方法很简单，但由于连接导线必然存在引线电阻r ，r 大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合。
温度仪表简介
特点：双金属温度计的优点在于响应速度快、 体积小、 线性度好、较稳定。 一般双金属温度计用在低温，热电偶用在高温。
热电偶（thermocouple）是温度测量 仪表中常用的测温元件，它直接测量 温度，并把温度信号转换成热电动势 信号，通过电气仪表（二次仪表）转 换成被测介质的温度。各种热电偶的 外形常因需要而极不相同，但是它们 的基本结构却大致相同，通常由热电 极、绝缘套保护管和接线盒等主要部 分组成，通常和显示仪表、记录仪表 及电子调节器配套使用。 透平T5、空压机温度探头是热电偶
温度变送器采用热电偶、热电阻 作为测温元件，从测温元件输出 信号送到变送器模块，经过稳压 滤波、运算放大、非线性校正、 V/I转换、恒流及反向保护等电路 处理后，转换成与温度成线性关 系的4～20mA电流扰能力强; 2.安全可靠，使用寿命长; 3.低功耗、可靠性高； 4. HART通信不影响4-20mA模拟输出。
热电阻与热电偶的差别： 热电阻和热电偶都是测量温度 的元件，热电阻是电阻随温度 变化的元件，而热电偶是热电 势（电压）随温度变化 的元件
PT50和PT100区别： 0℃时阻值分别为50Ω和100Ω，。
两种不同成份的导体（称为热电偶丝材或热电极）两端 接合成回路，当两个接合点的温度不同时，在回路中就 会产生电动势，这种现象称为热电效应，而这种电动势 称为热电势。热电偶就是利用这种原理进行温度测量的 ，其中，直接用作测量介质温度的一端叫做工作端（也 称为测量端），另一端叫做冷端（也称为补偿端）；冷 端与显示仪表或配套仪表连接，显示仪表会指出热电偶 所产生的热电势。 热电偶实际上是一种能量转换器，它将热能转换为电能 ，用所产生的热电势测量温度。
温度仪表简介
温度仪表
1、双金属温度计 2、热电偶原理 3、温度变送器 4、热电偶与热电阻区别
温度变送器的原理及应用
温度变送器的原理及应用1. 概述温度变送器是一种用于测量和转换温度信号的仪器，它能将被测温度转换为标准的电压、电流或数字信号，以便于在各种自动化控制系统中进行处理和监测。
本文将介绍温度变送器的工作原理以及其在实际应用中的重要性。
2. 工作原理温度变送器的工作原理基于热电效应和电阻效应。
常见的温度变送器主要有热电偶和热电阻两种类型。
2.1 热电偶热电偶是利用两种不同金属在不同温度下产生的电动势差来测量温度的装置。
它由两个不同材料的金属导线组成，这两个导线的一端连接在一起，形成热电偶的测量点。
当热电偶的测量点与被测温度接触时，两种金属导线产生的电动势会因温度差异而产生微弱的电压信号，这个信号会经过放大、滤波和线性化处理，最终转换为标准的电流或电压信号输出。
2.2 热电阻热电阻是利用导体的电阻随温度变化的特性来测量温度的一种装置。
常见的热电阻材料有铂、镍和铜等金属。
温度变送器中采用的热电阻一般为铂热电阻。
当铂热电阻与被测温度接触时，它的电阻值会随温度的变化而发生相应改变。
通过测量热电阻的电阻值，可以得到被测温度的准确数值。
3. 应用温度变送器在工业自动化、环境监测等领域有着广泛的应用。
3.1 工业自动化在工业生产过程中，温度的监测和控制是至关重要的。
温度变送器可以实时测量和监测各种工业设备和流体的温度，如炉温、液体浴温、冷却水温度等，并将这些温度信息转换为标准信号，供PLC控制器或DCS系统进行处理和控制。
温度变送器能够帮助工业企业提高生产效率和产品质量，并确保系统的安全运行。
3.2 环境监测温度变送器也广泛应用于环境监测领域。
在气象观测、农业温室、实验室等场所，温度变送器可以测量和记录环境温度的变化情况。
这对于气象预测、农作物种植和科学研究都非常重要。
同时，温度变送器可与其他传感器相结合，如湿度传感器、光电传感器等，实现多参数综合监测及数据记录。
3.3 制药、食品行业在制药和食品行业中，温度的精确控制对于产品质量的保证至关重要。
热电偶与热电阻的工作原理及相互间的区别
1.热电偶的测量原理是什么？热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。
热电偶由两根不同导线(热电极)组成，它们的一端是互相焊接的，形成热电偶的测量端(也称工作端)。
将它插入待测温度的介质中；而热电偶的另一端(参比端或自由端)则与显示仪表相连。
如果热电偶的测量端与参比端存在温度差，则显示仪表将指出热电偶产生的热电动势。
2.热电阻的测量原理是什么？热电阻是利用金属导体或半导体有温度变化时本身电阻也随着发生变化的特性来测量温度的，热电阻的受热部分(感温元件)是用细金属丝均匀地绕在绝缘材料作成的骨架上或通过激光溅射工艺在基片形成。
当被测介质有温度梯度时，则所测得的温度是感温元件所在范围内介质层的平均温度。
3.如何选择热电偶和热电阻？根据测温范围选择：500℃以上一般选择热电偶，500℃以下一般选择热电阻；根据测量精度选择：对精度要求较高选择热电阻，对精度要求不高选择热电偶；根据测量范围选择：热电偶所测量的一般指“点”温，热电阻所测量的一般指空间平均温度；4.什么是铠装热电偶，有什么优点？u在IEC1515的标准中名称为《mineral insulated thermocouple cable》,即无机矿物绝缘热电电偶缆。
将热电极、绝缘物和护套通过整体拉制而形成的，外表面好像是被覆一层“铠装”，故称为铠装热电偶。
同一般装配式热电偶相比，具有耐压高、可弯曲性能好、抗氧化性能好及使用寿命长等优点。
5.热电偶的分度号有哪几种?有何特点？热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。
其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。
S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃，短期1600℃。
在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同；} B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。
热电偶、热电阻的选用
淮安嘉可自动化仪表有限公司热电偶、热电阻的选用1、选择热电偶和热电阻都是常用工业测温元件，一般热电偶用于较高温度的测量，在500℃以下（特别300℃以下），用热电偶测温就不十分妥当。
这是因为：（1）在中低温区，热电偶输出的热电势很小，对测量仪表放大器和抗干扰要求很高；（2）由于参比端温度变化不易得到完全补偿，在较低温度区内引起的相对误差就很突出。
所以，在中低温区采用热电阻进行测温。
另外，选用热电偶和热电阻时，应注意工作环境，如环境温度、介质性质（氧化性、还原性、腐蚀性）等，选择适当的保护套管、连接导线等。
2、安装（1）选择有代表性的测温点位置，测温元件有足够的插入深度。
测量管道流体介质温度时，应迎着流动方向插入，至少与被测介质正交。
测温点应处在管道中心位置，且流速最大。
（2）热电偶或热电阻的接线盒的出线孔应朝下，以免积水及灰尘等造成接触不良。
防止引入干扰信号。
（3）检测元件应避开热辐射强烈影响处。
要密封安装孔，避免被测介质逸出或冷空气吸入而引起误差。
淮安嘉可自动化仪表有限公司3、使用热电偶测温时，一定要注意参比端温度补偿。
除正确选择补偿导线，正、负极性不能接反外，热电偶的分度号应与配接的变送、显示仪表分度号一致。
在与1采用补偿电桥法进行参比端温度补偿的仪表（如电子电位差计、温度变送器等）配套测温时。
热电偶的参比端要与补偿电阻感受相同温度。
金属热电阻在与自动平衡电桥、温度变送器等配套使用时，为了消除连接导线阻值变化对测量的影响，除要求固定每根导线的阻值外，还有采用三导线法。
此外，热电偶分度号要与配接的温度变送器、显示仪表分度号一致。
所谓三导线接线，就是从现场的金属热电阻两端引入三根材质、长短、粗细均相同的连接导线，其中两根导线被接入相邻两对抗臂中，另一根与测量桥路电源负极相连。
由于流过两桥臂的电流相等，因此当环境温度变化时，两根连接导线因阻值变化而引起的压降变化相互抵消，不影响测量桥路输出电压得大小。
温度变送器和热电阻的区别是什么？
温度变送器和热电阻的区别是什么？温度变送器是将物理测量信号或普通电信号转换为标准电信号输出或能够以通讯协议方式输出的设备。
它将温度信号采集出来，经过稳压滤波、运算方法、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度和湿度成线性关系的电流信号或电压信号输出。
不少朋友有疑问，温度变送器和热电阻有什么区别？狭义上来讲，热电阻就是测温的东西，温度变送器是把热电阻信号转变用于传输的东西。
热电阻是温度的一次元件，就是当其本身受热影响时其电阻值随温度变化的一种电阻性电气元件，它跟随被测点的温度变化阻值发生变化，在没有其他合适的电气转换设备配合的情况下，无法显示或指示所测定的温度及其变化。
热电阻是中低温区常用的一种温度检测器，一般情况下热电阻可以直接接入dcs或其他类型的显示仪表，在距离较远或者有特殊需要的场合，需要加温度变送器。
温度变送器接收一次元件信号转变为远传电压或电流信号，通过特定的转换方式转变成标准工业信号进行输出。
温度变送器可将一次检测元件的电阻或热电动势信号转换成与温度成线性关系的4～20mA电流信号、0-5V或0-10V电压信号、RS485数字信号输出。
下面接着介绍一下关于温度变送器的原理知识：温度变送器主要由温敏传感器、测量电路、运算放大电路、V/I转换电路等组成，温敏传感器主要采用铂热电阻或半导体热敏电阻，温敏传感器感受到环境温度的变化输出相应的电信号值，此电信号输入相应的测量电路转换成相应的电压信号，经线性校正、放大后输入V/I转换电路，分别转换成4-20mA的标准直流信号，且与所测量的温度值成线性关系。
温敏传感器一般具有两种安装方式：即传感器与其它电子元件一同分布于变送器模块电路实现信号传输。
除具有测量参数信号功能外，部分变送器还具有本地显示单元功能，它主要由A/D转换电路、显示电路及液晶数字显示器组成。
热电偶和热电阻的相应速度
热电偶和热电阻的相应速度
热电偶和热电阻是两种常见的温度传感器，它们在测量温度时
具有不同的响应速度。
首先，让我们来看热电偶。
热电偶是由两种不同金属连接而成
的传感器，当两种金属连接处受到温度变化时会产生电动势。
热电
偶由于其热质量小、热响应快的特点，因此具有较快的响应速度。
当温度发生变化时，热电偶能够快速地产生对应的电信号，因此在
需要快速反应的温度测量场合，热电偶是一个较好的选择。
其次，我们来看热电阻。
热电阻是利用材料电阻随温度变化的
特性来测量温度的传感器。
一般情况下，热电阻由于其材料的热容
量较大，因此响应速度相对较慢。
当环境温度发生变化时，热电阻
需要一定的时间来达到稳定状态，并产生对应的电阻数值。
因此，
在需要快速响应的温度测量场合，热电阻可能不如热电偶那样适用。
此外，响应速度还与传感器本身的特性、制造工艺、使用环境
等因素有关。
在实际应用中，需要根据具体的测量需求和环境条件
选择合适的温度传感器，以确保准确、可靠地进行温度测量。
综上所述，热电偶通常具有较快的响应速度，适用于需要快速反应的温度测量场合；而热电阻的响应速度相对较慢，适用于对响应速度要求不那么严格的温度测量场合。
在选择温度传感器时，需要综合考虑各种因素，以选择最适合的传感器来满足实际需求。
热电偶与热电阻的区别pt100与cu50的区别
热电偶热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。
其优点是：①测量精度高。
因热电偶直接与被测对象接触，不受中间介质的影响。
②测量范围广。
常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。
③构造简单，使用方便。
热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
1．热电偶测温基本原理将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图2-1-1所示。
当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。
热电偶就是利用这一效应来工作的。
2．热电偶的种类及结构形成（1）热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。
所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
(2)热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：①组成热电偶的两个热电极的焊接必须牢固；②两个热电极彼此之间应很好地绝缘，以防短路；③补偿导线与热电偶自由端的连接要方便可靠；④保护套管应能保证热电极与有害介质充分隔离。
3．热电偶冷端的温度补偿由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。
一体化温度变送器
一体化温度变送器（一体化热电偶/热电阻）1.概述热电偶是根据物体的热电特性来测量温度，输出的是非线性mV信号，通过查分度表变换成对应的温度值；热电阻是根据物体的电阻温度特性来测量温度，输出的是非线性电阻信号，也是通过查分度表变换成对应的温度值。
这两种非线性查分度表量温度的方法，给大批量的实际应用带来了许多不便，尤其进入计算机显示运算控制受到限制。
带温度变送器的一体化热电偶/热电阻，其实就是在热电偶/热电阻的接线盒内装上温度变送器模块.将热电偶/热电阻的非线性信号通过温度变送模块转换成统一的线性的标准化的信号输出，方便显示、远传、信号共享、集成控制，可以不用分度表直接计算温度，产品互换性好，如0〜30CTC的一化热电偶可以换成0〜300°C的一体化铂电阻。
线性关系：指两个变量成一次函数关系，表达为：y = ax + b式中a、b是常数，y、x是两个变量（如被测介质的温度与输出信号）2.温度变送器工作原理一体化热电偶/热电阻是在热电偶/热电阻的基础上增加温度变送功能或附加现场显示功能，即在原热电偶/热电阻的接线盒内装上温度变送器模块以及采用现场显示接线盒安装显示表头，实际应用有以下6 种形式：4.温度变送器模块一体化热电偶/热电阻的量程与输出标准信号的大小直接相关，选型时必须注明。
温度变送器的量程与热电偶/热电阻的测温范围是两个不同的概念，测温范围是指最大工作能力，而温度变送器的量程是指一体化热电偶热电阻的实际需要能力，量程属于测温范围的一段。
如某K型热电偶允许测温范围是0〜1200℃，钜实际使用的温度范围是0〜900℃，因此确定温度变送器的量程为0〜1000°C对应输出4〜20mA。
有时为了提高分辨率，有意缩小量程，量程集中在主要使用温度段，如某控温用钨铼热电偶的允许测温范围是0-2100℃,主要使用温度段是1400〜1600℃，为了提高控制精度，确定温度变送器的量程为1300〜1700℃。
热电偶和热电阻
第一章温度测量一、概述温度是表征物体冷热程度的物理量。
在工农业生产和科学研究中都要用到温度的测量与控制问题。
二、温度检测仪表的分类温度仪表通常分一次仪表与二次仪表。
一次仪表通常为：热电偶、热电阻、双金属温度计、就地温度显示仪等；二次仪表通常为温度记录仪、温度巡检仪、温度显示仪、温度调节仪、温度变送器等。
另外，温度测量仪表按测温方式可分为接触式和非接触式两种温度仪表的接触式和非接触式比较：1、接触式会破坏被检测物温度场，且测温元件易发生化学反应；非接触式不存在此问题。
2、接触式产生的时间滞后较大；非接触式反映速度较快。
3、接触式测量高温受到一定限制；非接触式测量的温度上限高。
4、接触式测温可测量低温和超低温；非接触式测温不适宜测低温。
5、接触式温度计结构简单、可靠、测量精度较高，共误差可在1[%]以内；非接触式测温结构复杂，测温时受被测物热发射率和环境条件影响大，测量误差较大，一般都在1[%]以上。
三、几种常用的热电阻装配热电阻WZ系列工业用热电阻作为温度测量传感器，通常与温度变送器，调节器以及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中-200 C -500 C范围内的液体，蒸汽和气体介质以及固体表面的温度•热电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的•当被测介体中有温度梯度存在时，所测的温度是感温元件所在范围介质中的平均温度•尽管各种热电阻的外形差异很大，但是它们的基本结构却大致相似，一般有感温元件，绝缘套管, 保护管,和接线盒等主要部分组成。
特点2压簧式感温兀件，抗振性能好；2测温精度高；2机械强度高，耐压性能好；2进口薄膜电阻元件，性能可靠稳定。
工作原理热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。
当阻值变化时，工作仪表便显示出阻值所对应的温度值。
主要技术参数产品执行标准IEC584IEC1515GB/T16839-1997JB/T5582-91常温绝缘电阻热电阻在环境温度为15—35° C,相对湿度不大于80%试验电压为10—100V （直流）电极与外套管之间的绝缘电阻＞100M D。
热电阻热电偶工作原理
热电阻热电偶工作原理热电阻热电偶是一种用来检测温度的测量装置，根据变温把热能转变成电能，从而实现对温度的测量。
它具有测量范围宽、精度高等特点，主要有热电偶、固定电阻器和变送器三部分组成。
一、热电阻热电偶的工作原理1、热电偶工作原理：热电偶是一种把温度变化转换为相应的电特性变化的变温元件，包括两种不同类型的金属或其他材料搭接成的结构，将热能变为电能的原理是热电效应。
其中一个材料的电阻率随温度的变化比另一种材料的电阻率变化更快，即有一个更快的温度系数，当温度发生变化时，电阻比关系也随之改变，测量这一变化，从而推算出原例温度值。
2、固定电阻器工作原理：固定电阻器是通过不断变换两端电源给定电压和当前环境温度，来测量环境温度变化的。
电压在测量过程中是固定的，热电阻的零点变换率ΔR/R也是固定的，而固定电阻器电阻值（R）就随着温度的变化而发生变化。
所以根据固定电阻器的变化情况，就可以推算出温度的变化状况。
3、变送器工作原理：变送器是以电压、电流或其它有意义的量表达测量参数的装置，它主要功能是把热电阻的输出的电流或电压信号转变为标准的测量信号，可以用来调节热电偶的温度测量精度和范围，并分解温度变化的细微信息。
二、热电偶的优点1、热电偶的测量范围宽，可以测量-200℃到3000℃之间的温度，比普通计温器大得多。
2、测量精度高，热电偶可以实现非常精确的测量，其高分辨率可以达到0.1℃。
3、热电偶的信号换算、处理都非常容易，具有较强的可靠性和适用性。
4、单件成本低，热电偶的单件价格比一般的温度计低很多。
5、低功耗，热电偶功率低，只需要很小的电源，可以节省能源。
6、抗磁性能强，热电偶呈抗磁性，可以抵御外界磁场的干扰，可以很好的保证温度测量精度。
总之，热电阻热电偶对温度测量是一个比较理想的选择，其具有测量范围宽、精度高，单件成本低、功耗低、抗磁性能强等特点，得到了广泛的应用，是现代温度测量中的重要计算仪器。
热电偶法 电阻法
热电偶法电阻法
一、热电偶法
热电偶法是一种基于热电效应的温度测量方法。
热电偶是由两种不同金属导线组成的，当两种金属导线的接触处存在温差时，会产生热电势差。
根据热电势差的大小，可以通过查找热电偶温度电动势表，将热电势差转化为温度值。
热电偶法的优点是测量范围广，可达到几千摄氏度；响应速度快，可实时监测温度变化；结构简单，易于安装和使用。
热电偶广泛应用于工业自动化控制、炉温测量、热处理等领域。
二、电阻法
电阻法是一种基于电阻与温度之间的关系进行温度测量的方法。
常见的电阻温度传感器有铂电阻和热敏电阻。
铂电阻是利用铂元素的电阻随温度变化的特性进行温度测量，而热敏电阻是利用材料电阻随温度变化的特性进行温度测量。
电阻法的优点是精度高，可达到0.1摄氏度；稳定性好，长期使用不易失效；适用于较为宽范围的温度测量。
电阻法广泛应用于实验室、医疗设备、气象观测等需要高精度温度测量的场合。
总结
热电偶法和电阻法是常见的温度测量方法，各自具有特点和适用范围。
在选择温度测量方法时，需要考虑测量范围、精度要求、环境
条件等因素。
热电偶法适用于高温场景，具有响应速度快的优点；而电阻法适用于高精度温度测量，具有稳定性好的特点。
根据实际需求，选择合适的温度测量方法，能够有效地满足工程和科研的需求。
希望通过本文的介绍，读者能够对热电偶法和电阻法有更深入的了解，从而在实际应用中做出正确的选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温度变送器中选择热电偶和热电阻有什么区别？工作原理？
热电偶一般用于中高温的测量，而热电阻主要是低温的测量。
采用何种，具体看看下面的介绍：
热电偶
热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。
其优点是：
①测量精度高。
因热电偶直接与被测对象接触，不受中间介质的影响。
②测量范围广。
常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。
③构造简单，使用方便。
热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
1．热电偶测温基本原理
将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。
当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势因而在回路中形成一个大小的电流这种现象称为热电效应。
热电偶就是利用这一效应来工作的。
2．热电偶的种类及结构形成
（1）热电偶的种类
常用热电偶可分为标准热电偶和非标准热电偶两大类。
所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
(2)热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：
①组成热电偶的两个热电极的焊接必须牢固；
②两个热电极彼此之间应很好地绝缘，以防短路；
③补偿导线与热电偶自由端的连接要方便可靠；
④保护套管应能保证热电极与有害介质充分隔离。
3．热电偶冷端的温度补偿
由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。
必须指出，热电偶补偿导线的作用只起延伸热电极，使热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温度变化对测温的影响，不起补偿作用。
因此，还需采用其他修正方法来补偿冷端温度t0≠0℃时对测温的影响。
在使用热电偶补偿导线时必须注意型号相配，极性不能接错，补偿导线与热电偶连接端的温度不能超过100℃。
热电阻
热电阻是中低温区最常用的一种温度检测器。
它的主要特点是测量精度高，性能稳定。
其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。
1、热电阻测温原理及材料
热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。
热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑
等材料制造热电阻。
2、热电阻的类型
1）普通型热电阻
从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。
2）铠装热电阻
铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ2--φ8mm，最小可达φmm。
与普通型热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；③能弯曲，便于安装④使用寿命长。
3）端面热电阻
端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。
它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。
4）隔爆型热电阻
隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引超爆炸。
隔爆型热电阻可用于Bla--B3c 级区内具有爆炸危险场所的温度测量。
关于温度变送器，您可以看看下面的介绍：
1、温度变送器的用途
温度变送器用于温度测量，本文将温度变送器定义为应用温度传感器进行温度检测，通过转换电路将温度传感器的信号转换为标准电流信号、标准电压信号的温度测量装置。
2、温度变送器的分类
从信号输出接口上分为4~20mA，0~10mA，0~20mA，0~5V，0~10V等，或数字/频率接口和其他接口；
从结构和安装形式上分为壁挂式，风道式，探棒式；
从温度传感器和转换电路的距离上分为一体式或分体式；
还有防爆等类型产品。
3、温度变送器的基本原理
应用温度传感器进行温度检测，其温度传感器通常为热电阻、热敏电阻、集成温度传感器、半导体温度传感器等，然后通过转换电路将温度传感器的信号转换为标准电流信号或标准电压信号。
4、温度变送器的主要技术参数
温度测量范围
温度测量准确度
温度测量信号输出形式
温度变送器的结构形式和安装形式
5、温度变送器的选用
根据测量范围选择
可以参考其使用的温度传感器类型，参见温度传感器选型；
根据精度要求选择
可以参考其使用的温度传感器类型，参见温度传感器选型；
根据信号接口选择
可以选择4~20mA，0~10mA，0~20mA，0~5V，0~10V等，或数字/频率接口和其他接口；
根据结构形式和安装要求选择，如室内安装，选用壁挂型。
工作原理：
热电阻Pt100：通过感应温度变化达到阻值的变化
温度变送器：
1.通过确认阻值的不同计算出当前的温度
2.再根据热电阻的量程变送输出对应的标准信号(4-20mA）值
即：温度变化－－热电阻－－电阻变化－－温度变送器－－4~20mA信号
举个例子：Pt100的量程为：-199.9度-600.0度
温度变送器就把这个转化为标准信号后对应的4mA就是-199.9度20mA就是600.0度通过确认变送器输出的电流大小就可以知道当前的温度值。
