水泥混凝土抗压、抗折、劈裂抗拉强度试验
混凝土强度检验标准
混凝土强度检验标准混凝土是建筑工程中常用的一种材料，其强度是保证建筑物结构安全稳固的重要指标之一。
因此，对混凝土强度进行检验是非常必要的。
混凝土强度检验标准主要包括抗压强度检验、抗折强度检验和抗冻融强度检验等内容。
首先，抗压强度检验是对混凝土抗压能力的检验。
在进行抗压强度检验时，首先需要准备好试件，然后按照相关标准进行制备、养护和试验。
制备试件时，需要注意混凝土的配合比、搅拌时间和搅拌方式等因素，以保证试件的代表性和可靠性。
养护过程中，要注意控制养护条件，避免试件出现干裂或强度损失。
试验时，要按照标准要求进行加载，并记录载荷和变形的关系，最终得出混凝土的抗压强度值。
其次，抗折强度检验是对混凝土抗折能力的检验。
在进行抗折强度检验时，同样需要准备好试件，并按照标准要求进行制备、养护和试验。
制备试件时，需要注意试件的尺寸和形状，以及混凝土的配合比和搅拌方式。
养护过程中要保持试件表面的湿润，避免干裂和强度损失。
试验时，要按照标准要求进行加载，并记录载荷和变形的关系，最终得出混凝土的抗折强度值。
最后，抗冻融强度检验是对混凝土在冻融环境下的性能进行检验。
在进行抗冻融强度检验时，需要准备好试件，并按照标准要求进行制备、养护和试验。
制备试件时，需要注意试件的尺寸和形状，以及混凝土的配合比和搅拌方式。
养护过程中要模拟冻融环境，观察试件的表面和内部是否出现裂缝和强度损失。
试验时，要按照标准要求进行冻融循环，并观察试件的性能变化，最终得出混凝土的抗冻融强度值。
总的来说，混凝土强度检验标准是保证混凝土质量和工程结构安全的重要手段。
通过严格按照标准要求进行检验，可以有效地评估混凝土的强度性能，为工程质量和安全提供可靠的保障。
因此，建议在工程实践中，严格遵守混凝土强度检验标准，确保检验过程的准确性和可靠性，为建筑工程的顺利进行提供保障。
【免费下载】水泥混凝土抗折强度与抗压强度的关系
普通混凝土的技术性质（中篇）二、硬化混凝土的性能（一）混凝土的强度强度是硬化混凝土最重要的性质，混凝土的其他性能与强度均有密切关系，混凝土的强度也是配合比设计、施工控制和质量检验评定的主要技术指标。
混凝土的强度主要有抗压强度、抗折强度、抗拉强度和抗剪强度等。
其中抗压强度值最大，也是最主要的强度指标。
1．混凝土的立方体抗压强度和强度等级。
根据我国《普通混凝土力学性能试验方法》（GBJ81—85）规定，立方体试件的标准尺寸为150mm×150mm×150mm；标准养护条件为温度20±3℃，相对湿度90%以上；标准龄期为28天。
在上述条件下测得的抗压强度值称为混凝土立方体抗压强度，以表示。
其测试和计算方法详见试验部分。
根据 《混凝土结构设计规范》（GB50010－2002），混凝土的强度等级应按立方体抗压强度标准值确定，混凝土立方体抗压强度标准值系指标准方法制作养护的边长为150mm的立方体试件，在28天龄期用标准方法测得的具有95%保证率的抗压强度。
钢筋混凝土结构用混凝土分为C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80共14个等级。
根据《混凝土质量控制标准》（GB50164－1992）的规定，强度等级采用符号C和相应的标准值表示，普通混凝土划分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60共12个强度等级。
如C30表示立方体抗压强度标准值为30MPa，亦即混凝土立方体抗压强度≥30MPa的概率要求95%以上。
混凝土强度等级的划分主要是为了方便设计、施工验收等。
强度等级的选择主要根据建筑物的重要性、结构部位和荷载情况确定。
一般可按下列原则初步选择：（1）普通建筑物的垫层、基础、地坪及受力不大的结构或非永久性建筑选用C7.5～C15。
（2）普通建筑物的梁、板、柱、楼梯、屋架等钢筋混凝土结构选用C20～C30。
混凝土的劈裂抗拉强度
混凝土的劈裂抗拉强度混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。
图4-12混凝土劈裂抗拉试验示意图1-上压板 2-下压板3-垫层 4-垫条 混凝土的抗拉强度只有抗压强度的 1/10〜1/20 ,且随着混凝土强度等级的提高，比值降低。
混凝土在工作时一般不依靠其抗拉强度。
但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定 混凝土抗裂能力的重要指标。
有时也用它来间接衡量混凝土与钢筋的粘结强度等。
混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度 f ts 。
该方法的原理是在试件的 两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应 力（图4-12 ），混凝土劈裂抗拉强度应按下式计算:P ^0.637^- A式中 f ts —— 混凝土劈裂抗拉强度，MPa P ――破坏荷载，N;A ---- 试件劈裂面面积，mrKf ts 换算得到，换算系数可由试验确定。
f ck 、轴心抗拉强度标准值 f tk 应按表4— 1 7采用。
精品文档2P 混凝土轴心抗拉强度 f t 可按劈裂抗拉强度各强度等级的混凝土轴心抗压强度标准值精品文档表4- 17 混凝土强度标准值（N/mm）强度种类混凝土强度等级C15C20C25C30C35C40C45C50C55C60C65C70C75C80f ck10.013.416.720.123.426.829.632.435.538.541.544.547.450.2f tk 1.27 1.54 1.78 2.01 2.20 2.39 2.51 2.64 2.74 2.852.93 2.99 3.053.11还需注意的是，相同强度等级的混凝土轴心抗压强度设计值仁、轴心抗拉强度设计值f t低于混凝土轴心抗压、轴心抗拉强度标准值f ck、f tk。
精品文档欢迎您的下载，资料仅供参考!致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
普通混凝土力学性能试验方法标准
2. 边长为100mm×100mm×400mm的棱柱体试件是 非标准试件。
普通混凝土力学性能试验方法标准
2020/3/27
3.尺寸公差
1、试件的承压面的平面度公差不得超过0.0005d，d 为边长。
2、试件的相邻面间的夹角应为90 过0.5°。
2020/3/27
总则
为
标准。本标准适用于工业与 民用建筑以及一般构筑物中的普通混凝土力学性能
力受压弹性模量试验、劈裂抗拉强度试验和抗折强 度试验。
普通混凝土力学性能试验方法标准
2020/3/27
一、取样
1混凝土的取样应符合《普通混凝土拌 合物性能试验方法标准 GB/T 50080
2普通混凝土力学性能试验应以三个试
其公差不得超
3、试件各边长、直径和高的尺寸的公差不得超过 1mm。
普通混凝土力学性能试验方法标准
2020/3/27
三、设备
3.1 试模
1、试模应符合《混凝土试模》JG3019中技术要求 的规定。
2、应定期对试模进行自检。自检周期宜为三个月。
普通混凝土力学性能试验方法标准
2020/3/27
3.2 振动台
2. 边长为100mm×100mm×300mm和
200mm×200mm×400mm的棱柱体试件是非标准 试件。
3. 在特殊情况下可采用150mm×300mm的圆柱体标 准试件或100mm×200mm和200mm×400mm的圆柱 体非标准试件。
普通混凝土力学性能试验方法标准
2020/3/27
（3）抗折强度
2. 边长为100mm和200mm的立方体试件是非标准 试件。
水泥混凝土抗压、抗折、劈裂抗拉强度试验
实验十九水泥混凝土抗压、抗折、劈裂抗拉强度试验一、试验目的1、测定砼抗压强度确定砼的强度等级，评定砼质量。
2、测定砼抗折强度评定道路砼施工质量，同时它是水泥砼路面设计的重要指标。
3、劈裂法测定砼抗拉强度，了解砼抗拉性能。
二、仪器设备万能试验机，劈裂钢垫条，三合板垫层(或纤维板垫层)。
三、试验步骤(一) 抗压强度试验1、从养护室取出试件，先检查其尺寸及形状，相对两面应平行，表面倾斜偏差不得超过0.5mm。
量出棱边长度，精确至1mm。
试件受力截面积按其与压力机上下接触面的平均值计算。
试件如有蜂窝缺陷，应在试验前三天用浓水泥浆填补平整，并在报告中说明。
在破型前，保持试件原有湿度，在试验时擦干试件。
2、以成型时侧面为上下受压面，将试件放在球座上，球座置于压力机中心，几何对中侧面受载。
3、加荷：砼强度等级小于C30的混凝土取0.3～0.5MPa/s的加荷速度；强度等级不低于C30时则取0.5～0.8MPa/s的加荷速度，当试件接近破坏而开始迅速变形时，应停止调整试验机油门，直至试件破坏，记下破坏极限荷载。
(二) 抗折(抗弯拉)强度试验1、从养护室取出并检查试件，如试件中部1/3长度内有蜂窝，该试件应立即作废。
2、在试件中部量出其宽度和高度，精确至1mm。
3、安放试件，支点距试件端部各50m，侧面受载。
4、加荷：加载方式为三分点双点加荷，加荷速度为0.5-0.7MPa/s，直至试件破坏，记下破坏极限荷载。
(三) 劈裂抗拉强度试验1、从养护室取出并检查试件。
2、量测试件尺寸，精确至1mm。
3、安放试件，几何对中，放妥垫层垫条，其方向与试件成型时顶面垂直。
4、加荷：砼强度等级低于C30时，以0.02-0.05 MPa/s的速度连续而均匀地加荷，当砼强度等级不低于C30时，以0.05-0.08 MPa/s的速度加荷，直至试件破坏，记下破坏极限荷载，准确至0.01KN。
四、结果整理1、混凝土立方体抗压强度R按下式计算，精确至0.1MPa。
混凝土劈裂抗拉强度试验报告
混凝土劈裂抗拉强度试验报告1.实验目的2.试验原理3.试验装置和试验流程试验装置主要包括拉力机、劈裂试验夹具、劈裂试验用的刚性抗压头和拉力计等。
试验流程如下：(1)准备试件：按照规定的尺寸要求制备试件，并进行标识。
(2)室内养护：将试件养护至设定的龄期，使试件达到所需的强度。
(3)试验前处理：试验前测量试件的尺寸并记录。
(4)室外湿润：将试件放置于水中浸泡24小时，以保持试件表面湿润。
(5)样品准备：将试件放置于劈裂试验夹具上，并用螺母固定。
(6)施加载荷：通过拉力机施加轴向拉力，直到试件发生劈裂破坏，同时记录施加到试件上的最大载荷和劈裂加载荷。
4.数据处理和分析根据试验中记录的施加到试件上的最大载荷和劈裂加载荷，计算出试件的劈裂抗拉强度。
劈裂抗拉强度的计算公式为：劈裂抗拉强度=劈裂加载荷/试件的劈裂面积5.结果和讨论根据实验所得数据计算得到的劈裂抗拉强度如下表所示：试验号，试件直径(mm)，试件高度(mm)，最大载荷(kN)，劈裂加载荷(kN)，劈裂抗拉强度(MPa)-----，----------，----------，---------，------------，---------------1，150，300，30.5，25.2，1.052，150，300，28.3，23.6，0.983，150，300，31.2，26.0，1.084，150，300，29.8，24.5，1.025，150，300，32.1，27.3，1.13通过统计分析可以看出，试样的劈裂抗拉强度在1.02MPa到1.13MPa 之间。
在试验过程中，没有出现异常情况，试样的劈裂破坏均在试件中心位置形成。
6.结论通过混凝土劈裂抗拉强度试验，我们得到了试样的劈裂抗拉强度，并得出以下结论：(1)混凝土的劈裂抗拉强度介于1.02MPa到1.13MPa之间。
(2)试样的劈裂破坏位置集中在试件的中心位置。
混凝土劈裂抗拉强度试验
混凝土劈裂抗拉强度试验（一）目的和适用范围本试验规定了测定混凝土立方体试件的劈裂抗拉强度方法，本试验适用于各类混凝土的立方体试件。
（二）试件制备1．采用边长150mm方块作为标准试件，其最大集料粒径应为40mm。
2．本试件应同龄期者为一组，每组为3个同条件制作和养护的混凝土试块。
（三）仪器设备劈裂钢垫条和三合板垫层(或纤维板垫层)，如图3-2所示。
图3-2 劈裂试验用钢垫条（单位：mm）1-上压板；2-下压板；3-垫层；4-垫条钢垫条顶面为直径l50mm弧形，长度不短于试件边长。
木质三合板或硬质纤维板垫层的宽度为15～20mm，厚为3～4mm，垫层不得重复使用。
（四）试验步骤1．试件从养护地点取出后，擦拭干净，测量尺寸，检查外观，在试件中部划出劈裂面位置线。
劈裂面与试件成型时的顶面垂直，尺寸测量精确至lmm 。
2．试件放在球座上，几何对中，放妥垫层垫条，其方向与试件成型时顶面垂直。
3．当混凝土强度等级低于C30时，以0.02～0.05MPa/s 的速度连续而均匀地加荷；当混凝土强度等级不低于C30时，以0.05～0.08MPa/s 的速度连续而均匀地加荷，当上压板与试件接近时，调整球座使接触均衡，当试件接近破坏时，应停止调整油门，直至试件破坏，记下破坏荷载，准确至0.01kN ；（五）试验结果计算1．混凝土劈裂抗拉强度R t ，按下式(3-4)计算：AP R t π2= (3-4) 式中 R t —混凝土劈裂抗拉强度(MPa)；P —极根荷载(N)；P —试件劈裂面面积（mm 2）2．劈裂抗拉强度测定值的计算及异常数据的取舍原则，同混凝土抗压强度测定值的取舍原则相同。
3．采用本试验法测得的劈裂抗拉强度值，如需换算为轴心抗拉强度，应乘以换算系数0.9。
采用100mm ×100mm ×100mm 非标准试件时，取得的劈裂抗拉强度值应乘以换算系数0.85。
(六)试验记录水泥混凝土劈裂抗拉强度试验记录见试验报告册。
混凝土的力学性能
第二章
普通混凝土力学性能试验
试件的形状
1）抗压强度和劈裂抗拉强度试件应符合下列规定:
边长为150mm的立方体试件是标准试件。 边长为100mm和200mm的立方体试件是非标准试件。 在特殊情况下，可采用Φ150mm×300mm的圆柱体标
准
试件或Φ 100mm×200mm和Φ200mm×400mm的圆柱 体非标准试件。
有关规定；试模内表面应涂一薄层矿物油或其他不与混凝土 发生反应的脱模剂。 在试验室拌制混凝土时，其材料用量应以质量计，称量的精 度：水泥、掺合料、水和外加剂为±0.5％；骨料为±l％。 取样或试验室拌制的混凝土应在拌制后尽短的时间内成型， 一般不宜超过15min。
第四章
试件的制作和养护
根据混凝土拌合物的稠度确定混凝土成型方法，坍 落度不大于70mm的混凝土宜用振动振实；大于 70mm的宜用捣棒人工捣实；检验现浇混凝土或预 制构件的混凝土，试件成型方法宜与实际采用的方 法相同。
第四章
试件的制作和养护
2）混凝土试件制作步骤： 取样或拌制好的混凝土拌合物应至少用铁锨再来回拌合
三次。 按规定选择试件的成型方法。
A．用振动台振实制作试件应按下述方法进行：
➢将混凝土拌合物一次装入试模，装料时应用抹刀沿各试 模壁插捣，并使混凝土拌合物高出试模；
➢试模应附着或固定在符合标准要求的振动台上，振动时 试模不得有任何跳动，振动应持续到表面出浆为止；不得 过振。
第二章
试件的尺寸、形状和公差
2）轴心抗压强度和静力受压弹性模量试件应符合下列规 定： 边长为150mm×150mm×300mm的棱柱体试件是标准
试件。 边长为100mm×100mm×300mm和
200mm×200mm×400mm的棱柱体试件是非标准试件。 在特殊情况下，可采用Φ150mm×300mm的圆柱体标
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

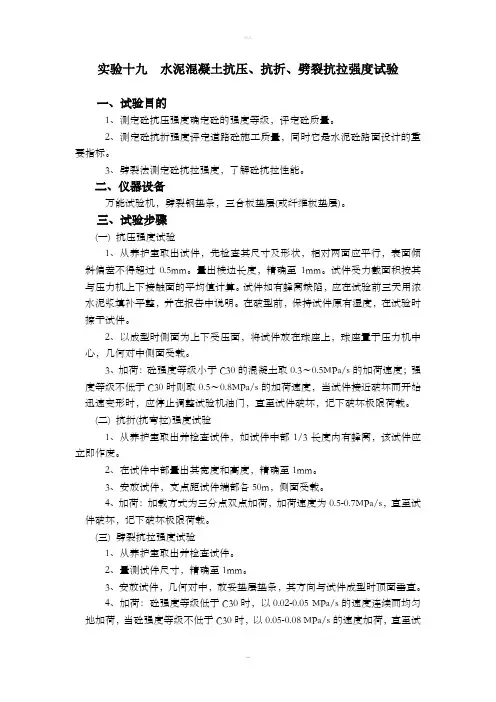

实验十九水泥混凝土抗压、抗折、劈裂抗拉强度试验
一、试验目的
1、测定砼抗压强度确定砼的强度等级，评定砼质量。
2、测定砼抗折强度评定道路砼施工质量，同时它是水泥砼路面设计的重要指标。
3、劈裂法测定砼抗拉强度，了解砼抗拉性能。
二、仪器设备
万能试验机，劈裂钢垫条，三合板垫层(或纤维板垫层)。
三、试验步骤
(一) 抗压强度试验
1、从养护室取出试件，先检查其尺寸及形状，相对两面应平行，表面倾斜偏差不得超过0.5mm。
量出棱边长度，精确至1mm。
试件受力截面积按其与压力机上下接触面的平均值计算。
试件如有蜂窝缺陷，应在试验前三天用浓水泥浆填补平整，并在报告中说明。
在破型前，保持试件原有湿度，在试验时擦干试件。
2、以成型时侧面为上下受压面，将试件放在球座上，球座置于压力机中心，几何对中侧面受载。
3、加荷：砼强度等级小于C30的混凝土取0.3～0.5MP a/s的加荷速度；强度等级不低于C30时则取0.5～0.8MP a/s的加荷速度，当试件接近破坏而开始迅速变形时，应停止调整试验机油门，直至试件破坏，记下破坏极限荷载。
(二) 抗折(抗弯拉)强度试验
1、从养护室取出并检查试件，如试件中部1/3长度内有蜂窝，该试件应立即作废。
2、在试件中部量出其宽度和高度，精确至1mm。
3、安放试件，支点距试件端部各50m，侧面受载。
4、加荷：加载方式为三分点双点加荷，加荷速度为0.5-0.7MP a/s，直至试件破坏，记下破坏极限荷载。
(三) 劈裂抗拉强度试验
1、从养护室取出并检查试件。
2、量测试件尺寸，精确至1mm。
3、安放试件，几何对中，放妥垫层垫条，其方向与试件成型时顶面垂直。
4、加荷：砼强度等级低于C30时，以0.02-0.05 MP a/s的速度连续而均匀地加荷，当砼强度等级不低于C30时，以0.05-0.08 MP a/s的速度加荷，直
至试件破坏，记下破坏极限荷载，准确至0.01KN。
四、结果整理
1、混凝土立方体抗压强度R按下式计算，精确至0.1MP a。
R = P A
式中：R—混凝土抗压强度(MP a)；P—试件破坏极限荷载(N)；A—受压面积(mm2)。
2、混凝土抗折(抗弯拉)强度R b，精确至0.01Mp a。
(1) 当断面在两个加荷点之间时，抗折(抗弯拉)强度R b按下式计算：
R b = PL bh2
式中：R b—混凝土抗折(抗弯拉)强度(MP a)；
P—试件破坏极限荷载(N)； L—支座间距离(L=450mm)； b—试件宽度(mm)； h—试件高度(mm)。
(2) 若断面位于加荷点外侧，则该试件之结果无效；如有两根试件之结果无效，则该组结果作废。
3、混凝土劈裂抗拉强度R t按下式计算，精确至0.01Mp a。
R t =
2P πA
式中：R t—混凝土劈裂抗拉强度(MP a)；
P—试件破坏极限荷载(N)； A—试件劈裂面面积(mm2)；
4、强度测定值异常数据取舍原则：(适用于砼抗压、抗折、劈裂抗拉强度)
(1) 一般情况下以3个试件测值的算术平均值作为测定值。
(2) 如任一个测值与中值之差超过中值的15%时，则取中值为测定值；如有两个测值与中值之差均超过上述规定时，则该组试验结果无效。
5、将非标准尺寸试件的强度换算成标准尺寸试件的强度换算系数。
(3) 劈裂抗拉强度换算系数
(4) 劈裂抗拉强度值若需换算为轴心抗拉强度，应乘以换算系数0.9。
6、记录表
混凝土抗压强度试验记录表
试验日期：年月
日
混凝土抗折(抗弯拉)强度试验记录表
加荷方式：试验日期：年月
混凝土劈裂抗拉强度试验记录表
试验日期：年
月日
五、注意事项
1、当试件接近破坏时，应停止调整油门，直至试件破坏。
2、试件受力面均为其侧面。
