充电机使用说明书
ZBC100使用说明书S
ZBC100/300K（A）矿用隔爆型逆变式充电机使用说明书执行标准：GB 3836-2000Q/HCD04-2009淮南市长安机电设备有限责任公司1概述1.1 充电机特点本充电机的技术途径为非可控整流技术，采用超大功率逆变技术实现，其关键技术是大功率电力电子技术和嵌入控制技术。
与传统充电机相比，体积小、重量轻、效率高、智能化、保护功能丰富，智能化的充电方式（模式）对蓄电池的保护也得到大大提高。
1.2用途及使用范围本产品适用于充电电压小于300V充电电流小于100A的12吨及其以下各型矿用电机车或其它设备相同类型的蓄电池充电。
1.3规格型号Z B C 100/300 K （A）││││││┕─设计修改序号│││││┕───快速充电││││└─────额定输出电压│││└───────额定输出电流││└────────充电方式│└─────────隔爆型└──────────充电机1.4使用条件a)海拔高度不超过1000m(当运行地点的海拔高度大于1000m时,其负载能力按GB/T3859.2-1993附录B的曲线修正)；b)环境温度不超过+40℃,24h内的平均温度不超过+35℃,最低环境温度不低于-20℃。
在不工作期间（包括运输可储存）最低环境温度不低于-40℃；c)周围空气最大相对湿度不超过95%（相对于空气25℃时）；d)在具有甲烷和煤尘爆炸性气体混合物的煤矿井下；e)没有腐蚀金属或破坏绝缘性能的蒸汽环境中；f)无剧烈震动或冲击,垂直倾斜度不超过5%的固定场所；g)交流电网波动范围不超过额定值的±10%。
1.5其他本充电机防爆型式为“矿用隔爆型”，防爆标志为“ExdI”。
本充电机执行标准为：GB3836-2000Q/HCD04-20092 结构特征与工作原理2.1 结构特征充电机采用隔爆结构，方形壳体。
分为两腔设计，即隔爆主腔和隔爆接线腔。
为防止受潮腐蚀并考虑操作的舒适性，壳体通过底部支脚适当抬高。
珠海泰坦自动化技术有限公司充电机说明书
图 16 充电机参数设置界面 功能设置：设置此充电机电池管理、电池反接、单体限 压、上层监控等功能是否使能，如选择允许则使能，选择忽 略则不使能。如图 17 所示。
图 17 充电机功能设置界面 校准设置：为了保证输出和显示精度，充电机需要定期 校准。校准界面如图 18 所示。
10
校准时，(先选择增益为 1000，零点为 0000）测得两组 数据，分别为实际值和显示值。计算出增益和零点，输入校 准设置界面保存即可。
1
二、技术指标
1、 额 定 输 出 功 率 ： 60kW 2、交流输入电压：AC 380V±10%； 3、最高输出电压：DC 600V； 4、最大输出电流：DC 100A； 5、 输 出 稳 压 精 度 ： ≤ 1% 6、 输 出 稳 流 精 度 ： ≤ 1% 7、 启 动 电 压 过 冲 ： ≤ 1% 8、 软 启 动 时 间 ： ≤ 10s 9、 功 率 因 数 ： >0.85（ 满 载 ） 10、 效 率 ： >90%（ 满 载 ） 11、 工 作 环 境 温 度 ： -20～ 40℃ 12、控制系统供电：AC 220V，峰值功率<200W
图 18 充电机校准设置界面 充电机电池管理设置界面：如电池管理允许，则可选择 电池管理设置界面，如下图 19 所示。对电池管理的速率，协 议类型等进行设置。
图 19 充电机电池管理设置界面 （二）模块系统参数设置
NHCD220-50系列DC0-220V50A可调式智能充电机操作使用说明
操作使用说明书NHCD220-50系列可调式智能充电机输出稳压值0-220V、输出恒流值50A宽范围连续可调开关电源技术，体积小、重量轻、效率高、全隔离济南能华机电设备有限公司————————————————JINAN NENGHUA ELECTRICAL CO.,LTD安全要求为防止触电，非本公司授权人员，严禁拆开机箱。
请勿自行确定在产品上使用或安装替代器件，或执行任何未经授权的修改。
需维修时请将产品返回公司的维修部门进行维修，以确保其安全特性。
产品内部无操作人员可正常使用之部件，若需维修服务，请联系接受过培训的专业人员。
安全标识请参考本手册中特定的警告或注意事项信息，以避免造成人体伤害或产品损坏：高压警告提示注意，用于有危险的情况。
提示注意，用于一般情况。
接地保护操作说明目录1 开箱及检查 (3)1.1开箱注意事项 (3)1.2检查内容 (3)2 概述 (3)2.1 产品特点 (3)2.2 主要用途及适用范围 (3)2.3 工作环境条件 (4)2.4 产品特征与工作原理 (4)3 技术特性 (6)3.1 技术指标 (6)3.2 面板介绍 (6)4 安装、调试 (7)5 使用、操作说明 (9)6 故障分析与排除 (9)7 保养、维护 (9)8 运输、贮存 (10)9 产品质保与维修 (10)9.1质保期限 (10)9.2 保证限制 (10)9.3 联系我们 (10)1 开箱及检查1.1 开箱注意事项●首先仔细检查外包装是否完好无损，如有损坏，请与货运公司联系，对损坏情况进行评估处理。
●请用合适的工具将外包装拆除，取出电源。
注意开箱操作过程不要对电源造成损坏。
1.2 检查内容●检查产品型号规格是否与订购产品要求相符；●检查产品外观是否有损伤，如有上述情况，请联系生产商进行处理；●按照装箱清单检查随机附件、资料是否齐全。
2 概述2.1 产品特点本全自动充电机采用当今先进的无工频变压器开关电源技术，体积小、重量轻、效率高结合智能充电机技术，以延长电池使用寿命和及时为蓄电池充满电为宗旨，针对克服工频型充电机的缺点而设计，与工频型充电机比较能显著延长蓄电池使用寿命，做到完全免人工值守的全自动工作状态，特别适用于无人值守的充电场合。
电动汽车直流快速充电机使用说明书
EVQC31-120A500V-D1-G001电动汽车直流快速充电机使用说明书目录1 概述.................................................................................................................................. 错误!未指定书签。
1.1 适用范围.......................................................................................................................... 错误!未指定书签。
1.2 型号说明.......................................................................................................................... 错误!未指定书签。
1.3 产品概述.......................................................................................................................... 错误!未指定书签。
1.3.1 产品构成.......................................................................................................................... 错误!未指定书签。
1.3.2 产品原理.......................................................................................................................... 错误!未指定书签。

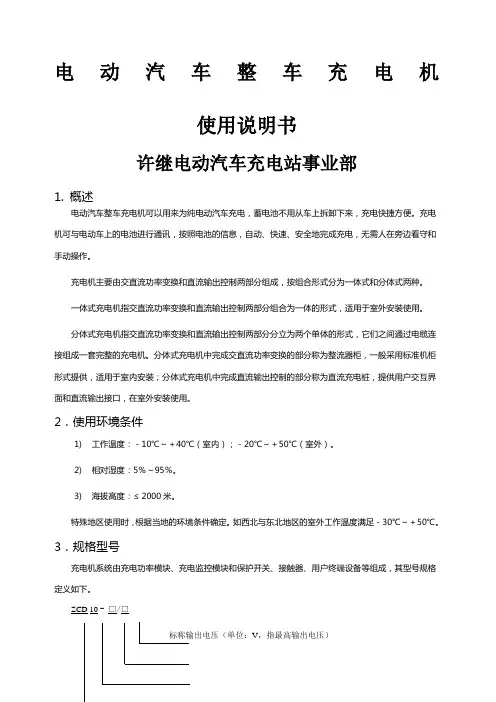

电动汽车整车充电机使用说明书
电动汽车整车充电机使用说明书许继电动汽车充电站事业部1. 概述电动汽车整车充电机可以用来为纯电动汽车充电，蓄电池不用从车上拆卸下来，充电快捷方便。
充电机可与电动车上的电池进行通讯，按照电池的信息，自动、快速、安全地完成充电，无需人在旁边看守和手动操作。
充电机主要由交直流功率变换和直流输出控制两部分组成，按组合形式分为一体式和分体式两种。
一体式充电机指交直流功率变换和直流输出控制两部分组合为一体的形式，适用于室外安装使用。
分体式充电机指交直流功率变换和直流输出控制两部分分立为两个单体的形式，它们之间通过电缆连接组成一套完整的充电机。
分体式充电机中完成交直流功率变换的部分称为整流器柜，一般采用标准机柜形式提供，适用于室内安装；分体式充电机中完成直流输出控制的部分称为直流充电桩，提供用户交互界面和直流输出接口，在室外安装使用。
2．使用环境条件1)工作温度：－10℃～＋40℃（室内）；－20℃～＋50℃（室外）。
2)相对湿度：5％～95％。
3)海拔高度：≤2000米。
特殊地区使用时，根据当地的环境条件确定。
如西北与东北地区的室外工作温度满足－30℃～＋50℃。
3．规格型号充电机系统由充电功率模块、充电监控模块和保护开关、接触器、用户终端设备等组成，其型号规格定义如下。
ZCD 10 - □/□标称输出电压（单位：V，指最高输出电压）额定输出电流（单位：A）产品系列号智能充电机产品系列号定义如下：11――指充电机由ZCD11系列充电模块和ZCDK-11监控模块构成；12――指充电机由ZCD12系列充电模块和ZCDK-12监控模块构成。
4．技术参数1)输入电压：三相五线；电压范围380VAC±20%；频率50HZ±2%2)输入功率因数：≥。
3)输入谐波电流总畸变率：≤27％。
4)额定输出功率：N×10kW（N=1、2、3......）。
5)输出电压范围：100～200V；200～400V；250～500V；350～700V。
电瓶充电机的使用方法
电瓶充电机的使用方法
电瓶充电机的使用方法如下：
1. 确保电瓶充电机的电源线已经插入插座，且插头未接触任何金属物体。
2. 将电瓶充电机的充电线连接到电瓶上，确保正极和负极正确连接。
3. 根据电瓶的类型和需求选择适当的充电模式和参数（如充电电流、充电时间等），通常可以在电瓶充电机上的控制面板上调节。
4. 打开电瓶充电机的电源开关，开始充电。
5. 监控充电过程中的指示灯或显示屏，以确保充电正常进行。
6. 完成充电后，关闭电瓶充电机的电源开关。
7. 先拔掉充电机与电瓶的连接线，再将电源线拔出插座，避免触电危险。
8. 清洁并储存充电机，确保在下次使用时处于良好的工作状态。
注意事项：
- 在使用前仔细阅读电瓶充电机的说明书，了解其使用条件和限制。
- 确保使用的充电机和电瓶兼容，以避免潜在的损坏或安全隐患。
- 在室内或干燥的地方使用充电机，避免雨水或湿气使其损坏或引发触电风险。
- 不要在有爆炸性气体或易燃物体附近使用充电机。
- 如果不确定操作步骤或条件，最好寻求专业人士的帮助。
EVQC30-电动汽车快速充电机使用说明书(许继)资料
许继集团･许继电源有限公司XU JI POWER CO.,LTD.EVQC30电动汽车快速充电机使用说明书许继电源有限公司2014-9-12版本：V1.001、概述EVQC30系列一体式电动汽车整车直流充电机主要用于电动大巴的日常充电和电动轿车的中快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力电池提供直流电能，操作简便，是各类电动汽车的快速充电设备。
2、环境条件a)环境温度：正常工作环境温度-20℃～+50℃，存储温度-40℃～+70℃；b)海拔高度≤2000 m；c)相对温度：5％～95％，无凝结。
充电机外形图信号指示灯人机界面急停按钮键盘与刷卡区充电枪及插座充电枪及插座急停按钮图2 充电机外形图4.3直流充电机接口4.3.1 接口定义充电机与电动汽车充电接口定义应能满足GB/T 20234.3-2011的要求，如下图3所示：SR2非车载充电机189车辆插头R32直流电源正（DC+）直流电源负（DC-）34567设备地（ ）R418923654车辆插座电动汽车 底盘地（ ）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）直流电源正（DC+）直流电源负（DC-）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）7图3 直流充电机充电接口定义示意图4.3.2 接口要求车辆插头、车辆插座包含了9对触头，其电气参数值及功能定义如表1所示。
表1 触头电气参数值及功能定义触头编号/标识额定电压和额定电流功能定义1-（DC+）750V 125A/250A 直流电源正，连接直流电源正与电池正极2-（DC-）750V 125A/250A 直流电源负，连接直流电源负与电池负极3-（）—保护接地（PE），连接供电设备地线和车辆底盘地线4-（S+）30V 2A 充电通信CAN_H，连接非车载充电机与电动汽车的通信线a)5-（S-）30V 2A 充电通信CAN_L，连接非车载充电机与电动汽车的通信线a)6-（CC1）30V 2A 充电连接确认1 7-（CC2）30V 2A 充电连接确认28-（A+）30V 20A 低压辅助电源正，连接非车载充电机为电动汽车提供的低压辅助电源9-（A-）30V 20A 低压辅助电源负，连接非车载充电机为电动汽车提供的低压辅助电源a)非车载充电机控制装置和车辆控制装置应有CAN总线终端电阻，建议为120Ω。
施能HCF5系列充放一体机说明书
施展智能量，打造中国工业充电机第一品牌HCF5系列充放一体机说明书上海施能电器设备有限公司衷心感谢您选购施能充放电一体机。
为保证本机最佳效能得以充分发挥，使用前请详细阅读本说明书并妥善保管，以备今后参考(版本号：HCF5 1.1.0)。
目录第一章警告信息 (1)1、特点 (2)2、用途 (2)3、正常工作条件 (2)第二章充放电机功能 (2)第三章技术数据信息 (4)第四章充放电机安装 (4)第五章使用说明 (4)1、充电 (4)2、放电 (5)3、循环充放电 (5)4、参数设置 (5)5、系统设置 (7)6、充放电过程中显示内容 (8)第六章故障主要原因与处理 (9)第一章警告信息✧对不遵循操作规程或未经授权的技术改动造成的一切后果，本公司概不负责！✧产品的性能、参数、电气图、外观，若有改良而无法预先告知变更，敬请以实物为准！1、特点HCF5系列充放一体机采用单片机控制充放电过程，通过工业级彩色触摸屏，实时监控、显示整个充、放电过程。
产品集充电、放电、循环充放电多种工作模式于一体。
不但具有新颖的人机界面、齐全的充放电功能，而且自动化程度高，无需人员值守。
同时具有充放电过程数据记录功能以及完善的保护功能。
2、用途适用于各种酸性、碱性蓄电池的充放电。
3、正常工作条件1)海拔高度不超过1000米；2)周围介质温度不高于＋40℃及不低于－10℃；3)空气相对湿度不大于85%(当介质温度在20±5℃时)；4)无导电尘埃气体的地方；5)无爆炸危险的环境；6)不含有能腐蚀金属及绝缘的气体及蒸汽的环境；7)在没有雨雪侵袭的地方；8)在垂直面倾斜不超过5度及无剧烈振动和冲击的地方。
第二章充放电机功能1)采用工业级彩色触摸屏，实时显示充、放电参数和状态，显示故障信息和充放电曲线等信息；2)具有充电、放电、循环充放电多种工作模式；3)采用大功率电阻器进行恒流放电，对电网无污染，安全性能高。
4)具有电压自动翻档功能，根据所接蓄电池电压，充放电机自动识别并切换主变压器次级档位和大功率电阻器对应档位，实现自动翻档功能，无须人员操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZBC—90/190
隔爆型常规充电装置
使用说明书
（在使用本装置前，请详细阅读此说明书）
吉林省白山市佳合电气设备制造有限责任公司（原通化矿务局电气设备厂）
ZBC—90/190
隔爆型常规充电装置
1、概述
欢迎您使用本公司生产的ZBC—90/190隔爆型常规充电装置。
该装置是为煤矿井下高沼气矿井中使用的蓄电池机车电池进行快速或常规充电装置。
1.1产品特点：
a、自动识别交流相序，无须倒换交流相序；
b、各种保护齐全、可靠，智能化；
c、可控硅移相控制数字集成化，免调试，现场使用安全可靠，操作简单、方便、免维护。
1.2主要用途及适用范围
ZBC—90/190隔爆型常规充电装置是为井下蓄电池电机车的蓄电池进行常规充电的设备，适用充电的蓄电池及电机车型号如下：
a、装备80DG-440，66DG- 440（DG-370）、96TN-350的8吨900轨距机车蓄电池组；
b、装备55DG-400，55DG-400（DG-370）、80TN-350的8吨600轨距机车
蓄电池组；
c、装备DG-330（DG-370）、45DG-330-KT的5吨机车蓄电池组；
d、装备24DG-330(DG-370)、24DG-330-KT的确2.5吨机车蓄电池组；
e、与上述蓄电池容量相近，电化学特性相同及额定电压在40至
140V之间（如2吨、3吨、4吨等非标准机车）都可以进行常规充电。
也可对电化学特性不同及构造特殊的蓄电池进行充电，以及对蓄电池进行初充电及均衡充电。
1.3产品型号
Z B C—90/ 190
输出电压范围（V）
最大充电电流（A）
充电机
隔爆
装置
1.4使用环境及条件
a、海拔高度不超过1000米（如超过1000m作用应适当降低容量）；
b、环境温度不高于40 ℃；
c、空气相对湿度不大于95%（25℃）；
d、空气流通的场所或硐室中
e、无强烈颠簸震动，以及与垂直斜度不超过15°的环境中；
f、在无腐蚀金属和破坏绝缘的气体中；
g、水和其他液体不能侵入的地方。
2、结构特征
ZBC-90/190隔爆型常规充电装置为箱式防爆充电机，由可控硅整流器和整流变压器两大部分组成，并装在同一隔爆腔内。
外壳均系钢板焊接方箱结构，方箱四周是波纹钢板。
箱体内装有抽屉式机芯架，安装在下箱体的导轨上，由紧固螺栓固定。
上箱体由主接线腔的仪表腔组成。
整流变压器其初级、次级出线端子全部连接到变压器旁侧的电工板上。
在需要更换抽头或电源电压由380V （或660V）改换成660伏（380伏）接线时，只要将接线端子上的导线连接片
按Y/△接线就可以了。
整流变压器及可控硅整流装置安装在带有轴承轮子的小车上，以便检修和安装。
车上还装有平波电抗器和其它电路元件及其控制电路印刷电路板。
3、主要技术性能
3.1输入电压为交流380/660伏50赫兹，三相中性点不接地系统，电压允许波动范围为±10%；
3.2输入直流电压，通过换接本机内部整流变压器二次接线，可以得到以下四个等级直流输出电压：
a、0-190V,整流桥与变压器a1、b1、c1抽头相接适用于8吨900轨距机车蓄电池组；
b、0-165V，整流桥与变压器a2、b2、c2抽头相接适用于8吨600轨距机车蓄电池组；
c、0-135V,整流桥与变压器a3、b3、c3抽头相接适用于5吨及非标准3-5吨机车蓄电池组；
d、0-75V，整流桥与变压器a4、b4、c4抽头相接适用于2.5吨及非标准2吨机车蓄电池组。
注：在换接整流变压器二次抽头的时候，应将取样开关SA3转换到相应位置。
（SA3在快速熔断器右边）
3.3输出直流电流为恒流常规充电方式，具体充电电流应结合电池生产厂商说明书进行。
3.4电路工作原理
本机采用三相半控桥整流电路。
控制触发电路模块具智能化性能，设有短路、过载、过压、电池反接等保护回路，系统安全可靠、稳定。
其原理图如下：
其工作原理是同步变压器将同步信号经RCT形网络移相滤波，送入移相触发模块形成100周波的锯齿波，由锯齿波电压、移相控制电压、偏移电压在模块内部进行电流比较后输出固定宽度的触发脉冲至高频调制模块进行5-10HZ调制，最后输出调制好的脉冲列移相触发脉冲来触发可控硅。
输出脉冲的大小可以调节电位器RC的数值，即改变移相电压，可控硅导通角随之改变。
稳流系统采用了新一代的电流传感元件，当网络电压变化时，能及时将变化出信号传送到运算放大器中进行调解，保证移相角不变而使输出电流不变。
4、使用前注意事项
4.1本机运到目的地拆箱后，检查随机备件是否完好，防爆外壳是否有机械伤痕，观察窗、旋钮、按钮是否完好。
4.2打开腔门，检查各腔内元件与接线有无移位，若无异常可按本书说明书第六条所介绍的调试方法做通电调试，一切正常后，方可运输到井下。
4.3在运送本机到井下时，应将本机稳固在平车上并低速运行，不许利用本机自身车轮在倾斜井下巷中运行，自身车轮只许在井下平
4.4用本机充电，对于铅蓄电池电解液比重要达到1.26-1.28，碱性蓄电池则
根据充入安时为额定容量的1.5倍方可关机。
（参照电池出厂说明书）
5、安装
5.1本运到到井下充电硐室，进行电缆连接安装接地线，此连接全部在隔爆开关（用户自备）与本机接线腔内进行。
5.2隔爆开关三相输出电源与本机A、B、C三个接线柱（本机接线腔内有红色标记）相连，使用V-1000 3×35＋1×10电缆一条，其中1×10电缆线为接地线，使用一个大喇叭型接线线口。
5.3隔爆开关与本机的控制回路连接使用V-500 5×1.5（4×1.5）电缆连接，用一个小喇叭型接线口其连接方法为：
隔爆开关（QC83-80）本机接线腔
1（φ6接线柱）1（φ6接线柱）
8（φ6接线柱）8（φ6接线柱）
09（φ6接线柱）09（φ6接线柱）
目前有的厂家生产的隔爆开关，其中1、8、09、13四个接线柱分布在两个单独的接线腔内，而本机只给配备了一个小喇叭口，所以用户只需再自配一个隔爆接线盒（三通），将隔爆开关引出的两根控制电缆引自隔爆接线盒内，再将本机的一根控制电缆也引至隔爆接线盒内，让此三根电缆在接线盒里对应相互连接即可。
5.4本机与蓄电池组使用YCW-500 1×50电缆2条相连，用两个小喇叭口出线，注意正、负极不可接错，同时把隔爆开关与本机的内外接地线同时连接好。
5.5当三相输入电压为380V时，需将本机的整流变压器一次接成△（角）接；当输入电压为660V时；需将本机的整流变压器一次接成Y接，同时按电
池数选择二次抽头及机芯面板上取样开关SA3档位。
注：本机出长时以按用户要求设置好上述条件，如无变动，不需用户进行调整。
6、调试
本机出厂时按用户的需求已完成各类调试，到达现场后可直接使用。
但由于长途运输中难免由各种状况发生，所以投产前，先在井上做好通电检查和试验。
首先将交流电源接通，控制回路电源接通，此时绿灯亮，顺时针旋转电流调节旋钮，磁力启动器主回路合闸，交流电源接通，此时红灯亮，绿灯灭，同时观察直流输出电压表的电压值由零增加至最大值，（约190V）这表明符合规定的输出电压，本机可以正常工作，不必作调整，最后把钮子开关打到OFF位置。
如果输出电压与上述值相差太大或没有电压输出请参阅本书说明书第八条—故障分析与排除。
7、使用
7.1开机前将电流调节旋钮调整在最底端关的位置，先把电池接好，合上隔爆开关，绿灯亮顺时针旋转电流调节旋钮，电位器开关闭合，本机主回路接通，绿灯灭，红灯亮，继续缓慢旋转电流调节旋钮，本机充电流表电流逐渐上升，达到所需充电电流时停止调节，即可对蓄电池进行充电。
7.2充电完成后，将电流调节旋钮逆时针方向旋到底，绿灯亮，红灯灭，再将隔爆开关分闸，最后方可拔下电池插销。
7.3正在运行的充电机，不可拔下或插入电池插销。
7.4本机黄灯亮时，表明充电机电流过大或短路，或电池极性接反，需检查，
消除故障原因，然后按下“复位”按钮，再重新进行充电。
8、故障分析与排除
9、尺寸、重量
9.1外形尺寸：长×宽×高（mm）见附图
1130×774×1090（600 mm轨距）
1130×774×1090（900 mm轨距）
9.2整机重量：825㎏
10、附件
10.1产品合格证
10.2使用说明书（附电路原理图、外形尺寸图、元器件及配件明细表。
