ZBC—90/190隔爆型常规充电装置使用说明书（在使用本装置前，请详细阅读此说明书）吉林省白山市佳合电气设备制造有限责任公司（原通化矿务局电气设备厂）ZBC—90/190隔爆型常规充电装置1、概述欢迎您使用本公司生产的ZBC—90/190隔爆型常规充电装置。
该装置是为煤矿井下高沼气矿井中使用的蓄电池机车电池进行快速或常规充电装置。
1.1产品特点：a、自动识别交流相序，无须倒换交流相序；b、各种保护齐全、可靠，智能化；c、可控硅移相控制数字集成化，免调试，现场使用安全可靠，操作简单、方便、免维护。
1.2主要用途及适用范围ZBC—90/190隔爆型常规充电装置是为井下蓄电池电机车的蓄电池进行常规充电的设备，适用充电的蓄电池及电机车型号如下：a、装备80DG-440，66DG- 440（DG-370）、96TN-350的8吨900轨距机车蓄电池组；b、装备55DG-400，55DG-400（DG-370）、80TN-350的8吨600轨距机车蓄电池组；c、装备DG-330（DG-370）、45DG-330-KT的5吨机车蓄电池组；d、装备24DG-330(DG-370)、24DG-330-KT的确2.5吨机车蓄电池组；e、与上述蓄电池容量相近，电化学特性相同及额定电压在40至140V之间（如2吨、3吨、4吨等非标准机车）都可以进行常规充电。
也可对电化学特性不同及构造特殊的蓄电池进行充电，以及对蓄电池进行初充电及均衡充电。
1.3产品型号Z B C—90/ 190输出电压范围（V）最大充电电流（A）充电机隔爆装置1.4使用环境及条件a、海拔高度不超过1000米（如超过1000m作用应适当降低容量）；b、环境温度不高于40 ℃；c、空气相对湿度不大于95%（25℃）；d、空气流通的场所或硐室中e、无强烈颠簸震动，以及与垂直斜度不超过15°的环境中；f、在无腐蚀金属和破坏绝缘的气体中；g、水和其他液体不能侵入的地方。
存荣全自动充电机说明书

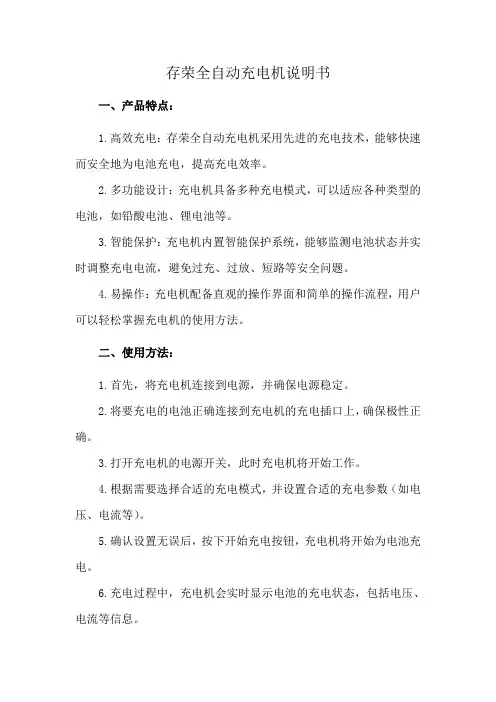

存荣全自动充电机说明书一、产品特点：1.高效充电：存荣全自动充电机采用先进的充电技术，能够快速而安全地为电池充电，提高充电效率。
2.多功能设计：充电机具备多种充电模式，可以适应各种类型的电池，如铅酸电池、锂电池等。
3.智能保护：充电机内置智能保护系统，能够监测电池状态并实时调整充电电流，避免过充、过放、短路等安全问题。
4.易操作：充电机配备直观的操作界面和简单的操作流程，用户可以轻松掌握充电机的使用方法。
二、使用方法：1.首先，将充电机连接到电源，并确保电源稳定。
2.将要充电的电池正确连接到充电机的充电插口上，确保极性正确。
3.打开充电机的电源开关，此时充电机将开始工作。
4.根据需要选择合适的充电模式，并设置合适的充电参数（如电压、电流等）。
5.确认设置无误后，按下开始充电按钮，充电机将开始为电池充电。
6.充电过程中，充电机会实时显示电池的充电状态，包括电压、电流等信息。
7.当电池充满或达到预设的充电时间后，充电机会自动停止充电，并提示充电完成。
8.关闭充电机的电源开关，断开充电机与电源的连接。
三、注意事项：1.在使用充电机之前，请仔细阅读本说明书，并按照说明进行操作。
2.请勿将充电机暴露在高温、潮湿或有腐蚀性气体的环境中，以免影响充电机的正常工作。
3.在充电过程中，请确保电池连接正确，避免极性反接等错误操作，以免造成安全事故。
4.若发现充电机存在异常情况（如异常噪音、异味等），请立即停止使用，并联系售后服务中心进行维修。
5.请勿将充电机拆解、修理或改装，以免损坏充电机或导致安全问题。
6.请妥善保管好充电机，避免被儿童接触，以免发生意外伤害。
锂电池充电机使用说明书
锂电池充电机使用说明书AHEVC4880C北京昂华伟业科技有限公司一、概述1.1关于本说明书本说明书对AHEVC锂电池便携充电机系统的安装、使用、操作、维护、检查、故障与排除及技术性能等内容进行了阐述和说明，请用户在开箱后首先认真阅读理解，并妥善保管本说明书以备查阅。
本公司保留对说明书修改的权利，并有权不进行另外通知。
1.2安全提示安装和使用本设备的人员必须遵守以下原则和条例，确保相关人员的人身及设备安全。
●设备开通之前, 请务必确认设备是否接地良好, 以避免触电造成人员伤亡；●所有使用的工具其不必要裸露的金属部分应做好绝缘处理，以防裸露的金属部分触碰金属机架，造成短路；●在任何情况下切勿自行改装、加装和变更任何部件；●确保本设备的使用寿命和运行稳定，设备的使用环境应尽可能地保持清洁、恒温和恒湿，本设备不得在有挥发性气体或易燃环境下使用；●设备通电前请务必确认输入电压、频率、装置的断路器或熔丝及其它条件都已符合所订规格。
1.3设计参考标准●QCT 895-2011《电动汽车用传导式车载充电机》●GB 4208《外壳防护等级（IP 代码）》1.4正常使用条件●海拔不超过3000m●设备运行环境温度-30℃～+65℃，在设备停用期间，空气温度允许为-40℃～+85℃●周围空气的最大相对湿度不超过95% (当周围空气温度为25±5℃时)●安装地基无剧烈振动和冲击，垂直倾斜度不超过5%●运行地点无导电或爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸气二、充电机技术规格参数：2.1产品概述AHEVC系列便携充电机借鉴吸收国内外先进控制技术设，是一款实用性强、功能齐全、可靠性高的产品。
具有重量轻、体积小、充电稳定，效率高、抗震能力强、短路、反接、过热、过载等保护功能。
采用合理的充电曲线和单片机控制技术控制充电过程，确保蓄电池电量充足，并且延长蓄电池的使用寿命。
2.2电源模块原理框图电源模块原理框图图1所示，主要有以下几部分组成：●尖峰浪涌抑制:两级共模电感构成高抑制比的电源滤波器，并在前极工频整流后加工频电感抑制电网上的尖峰浪涌对电源设备的干扰和损害，同时滤除电源设备产生的高频杂波对电网的污染；●软启动及整流滤波: 由于开关电源内部布置有大容量电容器，直接启动会造成过大的启动浪涌。
CZC7PL充电机说明书 60V200A
C Z C7P L系列智能充电机CZC7PL Series Intelligent Charger产品说明书Product Manual衷心感谢您的选购。
为保证本机最佳效能得以充分发挥，使用前请详细阅读本说明书并妥善保管，以备今后参考。
(版本号为CZC7PL_1.0.2)目录第一章、警告信息 (1)第二章、概述 (2)1.特点 (2)2.用途 (2)3.正常工作条件 (2)第三章、充电机功能 (2)第四章、技术数据信息 (3)1.主要技术参数 (3)第五章、充电机安装要求 (3)1.充电机使用场所布置要求 (3)2.充电机输入、输出线的连接要求 (4)第六章、使用说明 (5)1.操作面板说明 (5)2.触摸屏操作说明 (5)3.充电曲线 (7)4.充电 (8)第七章、故障代码及处理方法 (8)第一章、警告信息本手册中警告及提示信息采用以下符号表示：✧对不遵循操作规程或未经授权的技术改动造成的一切后果，本公司概不负责！✧产品的性能、参数、电气图、外观，若有改良而无法预先告知变更，敬请以实物为准！第二章、概述1.特点CZC7PL系列智能充电机采用模块化结构设计，既能单机模块使用、又能通过多个充电电源模块并联扩展输出充电电流使用；配置了充电管理功能的上位机后，上位机通过RS485通讯控制每个充电电源模块输出。
这样的模块化设计，可以方便地增加充电电源模块，实现输出充电电流的扩展。
同时，通过RS485通讯，实时监测充电机状态，控制整个充电过程。
上位机内置合适的充电曲线，利用CAN总线与蓄电池BMS通信，满足了锂电池充电控制要求。
同时检测充电过程状态，记录充电过程中充电机与锂电池的相关参数。
整个充电过程按程序自动进行，无需人员值守。
2.用途适用于为使用锂电池作为动力的电动叉车、托盘车、AGV小车等电动车辆的充电。
3.正常工作条件(1) 海拔高度不超过1000米；(2) 周围介质温度不高于＋40℃及不低于－10℃；(3) 空气相对湿度不大于85%(当介质温度在20±5℃时)；(4) 无导电尘埃的地方；(5) 无爆炸危险的环境；(6) 不含有能腐蚀金属及绝缘的气体及蒸汽的环境；(7) 在没有雨雪侵袭的地方；(8) 无剧烈振动和冲击的地方；(9) 本机应放置在通风干燥的地方，避开高温、灰尘及腐蚀性气体；(10) 为确保本机正常工作，本机周围要保持空气通畅并与其它设备保持一定的间隙。
维德 锂电智能充电机使用说明书
使用说明书USER MANUAL锂电智能充电机Lithium intelligent charger欢迎使用本公司充电机产品，熟读《使用操作手册》令使用者方便、快捷、安全地操作该充电机Welcome to use our charger products.Read"User Manual"so that users can operate the charger conveniently,quickly and safely.◆注意事项Attention说明书提供安装、参数、故障诊断与日常维护相关注意事项，为了确保正确地安装与操作本充电机，请在装机之前，详细阅读说明书，妥善保存并交由机器的使用者。
Instructions provide installation,parameters,trouble shooting and routine maintenance related matters needing attention.In order to ensure the correct installation and operation of this charger,please read the instructions carefully before installation,and properly save and hand it to the user of the machine.◆特别声明Special notice◇禁止对说明书内容的全部或部份进行未经授权的转换或复制。
Unauthorized conversion or reproduction of all or any part of the contents of this manual is prohibited.◇说明书中包含的内容若有改变不另行通知。
The contents of this manual are subject to change without notice.◇如发现说明书有任何错误或遗漏，请与制造商或经销商联系。
说明书ZBC90(正文)

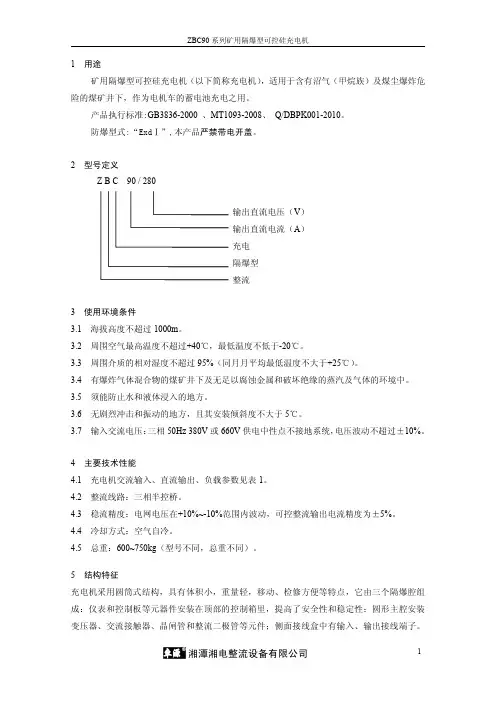

1用途矿用隔爆型可控硅充电机（以下简称充电机），适用于含有沼气（甲烷族）及煤尘爆炸危险的煤矿井下，作为电机车的蓄电池充电之用。

产品执行标准:GB3836-2000、MT1093-2008、Q/DBPK001-2010。
防爆型式:“ExdⅠ”,本产品严禁带电开盖。
2型号定义Z B C90/280输出直流电压（V）输出直流电流（A）充电隔爆型整流3使用环境条件3.1海拔高度不超过1000m。
3.2周围空气最高温度不超过+40℃，最低温度不低于-20℃。
3.3周围介质的相对湿度不超过95%（同月月平均最低温度不大于+25℃）。
3.4有爆炸气体混合物的煤矿井下及无足以腐蚀金属和破坏绝缘的蒸汽及气体的环境中。
3.5须能防止水和液体浸入的地方。
3.6无剧烈冲击和振动的地方，且其安装倾斜度不大于5℃。
3.7输入交流电压：三相50Hz380V或660V供电中性点不接地系统，电压波动不超过±10%。
4主要技术性能4.1充电机交流输入、直流输出、负载参数见表1。
4.2整流线路：三相半控桥。
4.3稳流精度：电网电压在+10%~-10%范围内波动，可控整流输出电流精度为±5%。
4.4冷却方式：空气自冷。
4.5总重：600~750kg（型号不同，总重不同）。
5结构特征充电机采用圆筒式结构，具有体积小，重量轻，移动、检修方便等特点，它由三个隔爆腔组成：仪表和控制板等元器件安装在顶部的控制箱里，提高了安全性和稳定性；圆形主腔安装变压器、交流接触器、晶闸管和整流二极管等元件；侧面接线盒中有输入、输出接线端子。
下部可制成拖撬型或滚轮型，根据用户需要选择。
外形尺寸见图5。
表1型号交流输入直流输出负载相数电压V额定电流A额定电压V调压范围机车粘重t负载等级电池电压VZBC90/2803660/38090280140-280V12Ⅰ级192ZBC90/210210100-210V8140 132 120 110ZBC90/13513566-135V590 88ZBC90/727236-72V 2.5486电路及工作原理6.1电气原理图见图3、图4。
