数字电路与逻辑设计复习
第二章 逻辑函数及其简化 公式法化简
① F=(A⊕B)(B⊕C) ●A+B+A+C
解: F=[(A⊕B)(B⊕C) +A+B] ●(A+C) =[(AB+AB)(BC+BC)+A+B) ●(A+C)
第二章 逻辑函数及其简化 1 若A、B、C、D、E为某逻辑函数输入变量，函数的最大项表达式 所包含的最大项的个数不可能是： A 32 B 15 C 31 D 632 2 以下表达式中符合逻辑运算规则的是： A. C●C=C2 B. 1+1=10 C. 0﹤1 D. A+1=1 3 符合逻辑运算规则的是: A. 1×1=1 B. 1+1=10 C. 1+1=1 D. 1+1=2 4 逻辑函数F=AB+CD+BC的反函数F是:_____;对偶函数F﹡是:____; 5 逻辑代数的三个重要规则是:_________,__________,_________ 当逻辑函数有n个变量时,共有____种变量取值组合。 6 异或与同或在逻辑上正好相反，互为反函数，对吗？ 7 逻辑变量的取值，1比0大，对吗？ 8 F=A⊕B⊕C=A⊙B⊙C,对吗? 答案：1. D 2. D 3. C 4. ___ 5. ____ ____ 6. √ 7. × 8. √
第一章 绪论 1．数制的转换 (1)任意进制→十进制(按位权展开相加) (2)十进制→任意进制(除R取余,乘R取整) (3) 二进制--八进制--十六进制(中介法) (4)精度要求(1/Ri＜精度要求值) 2．常用的BCD码 有权码(8421码、2421码、5121码、631-1码) 无权码(余3码，移存码、余3循环码)。

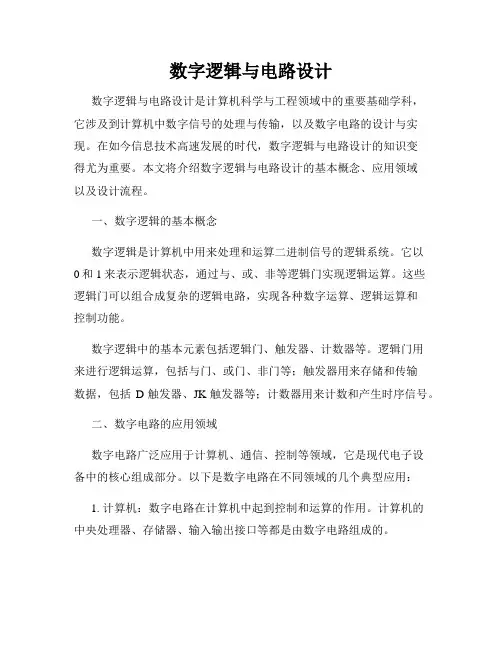

数字逻辑与电路设计
数字逻辑与电路设计数字逻辑与电路设计是计算机科学与工程领域中的重要基础学科，它涉及到计算机中数字信号的处理与传输，以及数字电路的设计与实现。
在如今信息技术高速发展的时代，数字逻辑与电路设计的知识变得尤为重要。
本文将介绍数字逻辑与电路设计的基本概念、应用领域以及设计流程。
一、数字逻辑的基本概念数字逻辑是计算机中用来处理和运算二进制信号的逻辑系统。
它以0和1来表示逻辑状态，通过与、或、非等逻辑门实现逻辑运算。
这些逻辑门可以组合成复杂的逻辑电路，实现各种数字运算、逻辑运算和控制功能。
数字逻辑中的基本元素包括逻辑门、触发器、计数器等。
逻辑门用来进行逻辑运算，包括与门、或门、非门等；触发器用来存储和传输数据，包括D触发器、JK触发器等；计数器用来计数和产生时序信号。
二、数字电路的应用领域数字电路广泛应用于计算机、通信、控制等领域，它是现代电子设备中的核心组成部分。
以下是数字电路在不同领域的几个典型应用：1. 计算机：数字电路在计算机中起到控制和运算的作用。
计算机的中央处理器、存储器、输入输出接口等都是由数字电路组成的。
2. 通信：数字电路在通信系统中负责信号的编码、解码和传输。
例如调制解调器、数字信号处理器等都是数字电路的应用。
3. 控制：数字电路用于各种自动控制系统。
例如数字控制器、工业自动化设备等都需要数字电路进行控制。
4. 显示：数字电路在显示技术中起到关键作用。
例如数码管、液晶显示屏等都是数字电路驱动的。
三、数字电路的设计流程数字电路的设计包括设计规格、逻辑设计、电路设计和验证等步骤。
下面是一个典型的数字电路设计流程：1. 设计规格：明确设计的需求和规范，包括功能要求、性能要求等。
2. 逻辑设计：根据设计规格，利用逻辑门和触发器等基本元件进行逻辑电路的设计。
可以使用逻辑图、真值表、状态转换图等进行描述和分析。
3. 电路设计：在逻辑设计的基础上，将逻辑电路转换为电路图。
选择适当的电子元件，进行连线和布局等。
数字电路考试精要点
数字电路考试精要点
数字电路考试的重点主要包括以下几个方面：
1.逻辑门及其应用：熟练掌握与门、或门、非门、异或门等常
用逻辑门的真值表、逻辑关系和逻辑电路图，了解它们的应用场景和逻辑功能。
2.真值表和布尔代数：熟练掌握构建逻辑门真值表的方法，能
够使用布尔代数进行逻辑运算、化简和最小化。
3.编码器和解码器：理解编码器和解码器的概念、应用和原理，掌握常见编码器如BCD编码器、十进制-二进制编码器等的工
作原理和电路结构。
4.时序逻辑电路：了解触发器、计数器等时序逻辑电路的原理
及工作方式，能够通过状态转换图和状态转移表描述和分析时序逻辑电路。
5.组合逻辑电路设计：掌握组合逻辑电路的设计方法，熟悉常
见组合逻辑电路如加法器、减法器、多路选择器等的设计原理和电路结构。
6.时钟信号和时序逻辑电路设计：了解时钟信号的基本概念和
特点，掌握时钟信号的产生和分频技术，能够设计基于时钟信号的时序逻辑电路。
7.存储器和寄存器：理解存储器和寄存器的概念、结构和工作
原理，了解常见存储器如RAM、ROM、闪存等的特点和应用。
8.数字信号处理器（DSP）：了解DSP的基本概念、特点和应用，掌握DSP的基本组成和工作原理。
9.故障诊断与纠错：了解数字电路故障的常见原因和诊断方法，熟悉纠错码的原理和应用。
10.数字信号传输和调制：理解数字信号传输和调制的基本原
理和方法，了解常见的调制技术如非归零码、曼彻斯特编码等。
通过对以上重点内容的学习，能够掌握数字电路的基本原理和设计方法，提高解决数字电路问题的能力。
数字电路复习提纲
数字电路复习提纲
数字电路与逻辑设计复习提纲
掌握真值、原码、反码及补码之间的相互转换。
掌握二进制、十进制、十六进制之间的相互转换。
掌握8421bcd码、余3码之间的相互转换。
掌控逻辑代数的基本运算及复合运算。
掌控逻辑代数的基本公式及常用公式。
掌控三个基本定理：代入、反演和对偶。
介绍逻辑函数的概念及常用的则表示方法。
了解逻辑函数的两种标准形式，掌握最小项的定义及性质。
掌握公式化简法、卡诺图化简法。
介绍毫无关系项的概念及利用毫无关系项化简逻辑函数。
了解mos管的结构和工作原理。
介绍cmos反相器的结构和工作原理。
掌握od门、cmos传输门、三态门的逻辑功能及用途。
掌控女团逻辑电路的通常分析方法和设计方法。
掌握常用中规模组合逻辑电路的逻辑功能及使用方法。
（编码器，译码器，数据选择器，加法器，数值比较器）
介绍sr门锁存器的逻辑功能。
掌控三种引爆方式的动作特点。
（电平引爆、脉冲引爆、边沿引爆）掌控jk、sr、t、d触发器的逻辑功能。
（特性表中、特性方程）
了解驱动方程、状态方程和输出方程的概念。
了解状态转换表、状态转换图、时序图的概念。
掌握同步时序逻辑电路的一般分析方法。
*了解同步计数器的工作原理、构成方法。
掌控中规模时序逻辑电路74161、74160的逻辑功能及采用方法。
掌控任一十进制计数器的形成方法。
数字电路与逻辑设计复习资料(含答案)
数字电路与逻辑设计复习资料(含答案)数字电路与逻辑设计复习资料一、单项选择题1. 十进制数53转换成八进制数应为（ B ）。
A. 64B.65C. 66D. 1101012.将十进制数(18)10 转换成八进制数是（B ）。
A. 20B.22C. 21D. 233. 十进制数53转换成八进制数应为（ D ）。
A. 62B.63C. 64D. 654. 当逻辑函数有n 个变量时，共有（ D ）种取值组合。
A. nB. 2nC. 2nD. 2n5. 为了避免干扰，MOS 与门的多余输入端不能（ A ）处理。
A. 悬空B. 接低电平C. 与有用输入端并接D. 以上都不正确6. 以下电路中可以实现“线与”功能的有（ C ）。
A. TTL 与非门B. TTL 或非门C. OC 门D. TTL 异或门7. 用6264型RAM 构成一个328K ⨯位的存储器，需要（ D ）根地址线。
A. 12B. 13C. 14D. 158. 同步时序电路和异步时序电路比较，其差异在于后者（ B ）。
A. 没有触发器B. 没有统一的时钟脉冲控制C. 没有稳定状态D. 输出只与内部状态有关9. 用6264型RAM 构成3232K ⨯位的存储器，需要（ D ）片进行扩展。
A. 4B.8C. 14D.1610. 逻辑函数()F A A B =⊕⊕ =（ D ）。
A. A BB. AC. A B ⊕D. B11. 函数F ABC ABCD =+的反函数为（ C ）。
A. ()()F A B C A B C D =+++++ B. ()()F ABC ABCD =C. ()()F A B C A B C D =+++++D. F A B C A B C D =++++++12.在图1所示的T T L 电路中，输出应为（ B ）。
A . F ＝0 B. F ＝1 C. F ＝A D. F ＝A图113. 将F ABC A CD CD =++展开成最小项表达式应为（ A ）。
数字逻辑复习知识点
数字逻辑课程知识点第一章数字逻辑概论1．计算机中常见的几种数制及其转换方法（十进制、二进制、十六进制）2．有符号数的补码表示方法（要求会求符号数的补码或从补码求实际的有符号数）3．掌握ASCII码概念。
知道常用字符（空格、数字0-9和字母A – Z，a- z等）的ASCII 码。
4．掌握8421BCD码的概念，会用BCD码表示十进制数5．掌握基本逻辑运算（“与”、“或”、“非”、“与非”、“或非”、“异或”以及“同或”等运算）及其逻辑符号。
6．掌握逻辑函数的5种表示方法（真值表表示法、逻辑表达式表示法、逻辑图表示法、波形图表示法、卡诺图表示法）第二章逻辑代数1．逻辑代数的基本定律和恒等式（摩根定理）2．逻辑代数的基本规则（代入规则、反演规则、对偶规则）3．把“与---或”表达式变换为“与非---与非”和“或非---或非”表达式的方法4．逻辑函数的代数化简方法：并项法（A+/A=1）吸收法（A+AB=A）消去法（A+/AB=A+B）配项法（A=A*（B+/B））5．卡诺图的特点：每个小方格都惟一对应于一个不同的变量组合（一个最小项），而且，上、下、左、右在几何上相邻的方格内只有一个因子有差别。
任何一个函数都等于其卡诺图中为1的方格所对应的最小项之和。
6．掌握用卡诺图化简逻辑函数的方法7．理解无关项的概念：即实际应用中，在真值表内对应于变量的某些取值，函数的值是可以任意的，或者这些变量的取值根本不会出现，这些变量取值对应的最小项即称为无关项或任意项，每个无关项的值既可以取0，也可以取1，具体的取值以得到最简的函数表达式为准。
第三章MOS逻辑门电路1．数字集成电路的分类：从集成度方面分：小规模（SSI）、中规模（MSI）、大规模（LSI）、超大规模（VLSI）和甚大规模（ULSI）。
从制造工艺方面分：CMOS、TTL、ECL以及BiCMOS等2．CMOS的特点：（功耗低、抗干扰能力强、电源范围宽）3．理解集成电路各种参数的意义:（1）V IL（max）、V IH(min)、V OH(min)、V OL(max)、I IH（max）、I IL（max）、I OH（max）、I OL（max）（2）高电平噪声容限期VNH = V OH(min) —V IH(min)（3）低电平噪声容限期VNL = V IL（max）—V OL(max)（4）传输延迟时间t PLH、t pHL以及tpd = (t PLH + t pHL)/2（5）功耗（动态功耗和静态功耗）。
数字电路课程重点总结含习题
数电课程各章重点项目一：1、什么是数字信号2、数制、BCD码的转换3、与门、或门、非门及各种复合门逻辑功能和符号4、OC门和三态门的符号、特点及应用5、卡诺图、代数法的化简6、组合逻辑电路的定义7、逻辑函数的一般表示形式8、组合逻辑电路的分析9、组合逻辑电路的设计（例如:全加器、三人表决器）项目二：1、译码器74LS138的功能和应用（尤其是构成函数发生器）2、数据选择器74LS151的功能和应用（尤其是构成函数发生器）3、编码器、全加器、数值比较器的功能；4、抢答器电路的理解；项目三项目五：1、触发器的特性和分类2、掌握RS、JK、D、T触发器的逻辑功能和特性方程3、掌握同步式、维持阻塞式、边沿式触发器的触发方式4、会根据给定触发器类型，分析画出触发器输出波形5、时序逻辑电路的定义和分类6、时序逻辑电路的分析7、计数器74LS161的功能和应用（反馈复位法CR和反馈预置法LD构成任意进制计数器）8、CD4520的功能和应用(构成任意进制计数器）9、CD4518的功能和应用（构成任意进制计数器)第一章逻辑代数基础知识要点一、在时间和数值上均做断续变化的信号,称为数字信号二、二进制、十进制、十六进制数之间的转换；A、R进制转换成十进制:按权展开，求和。
（1101.101）2=1×23+1×22＋0×21＋1×2＋1×2-1＋0×2-2＋1×2-3(4E6）H= 4´162+14 ´161+6 ´160=（1254)DB、十进制转换成R进制：整数部分除R取余法，小数部分乘R取整法。
C、二进制转换八进制:三位并一位，八进制转换二进制：一位拆三位D、二进制转换十六进制：四位并一位，十六进制转换二进制：一位拆四位( 38）10=（ 10 0110 ）2 =( 26 ）16=（ 46 ）8=( 0011 1000 ) 8421BCD =（ 0110 1011）余3BCD 三、8421BCD、5421BCD、余3BCD码、格雷码8421BCD码①特点:每位十进制用四位二进制表示,并从高位到低位8 4 2 1即23、 22、 21、2属于有权码.②注意：不允许出现1010～1111这六个代码，十进制没有相应数码，称作伪码。
数电重点、难点及考点
本章重点：
1、施密特触发器、单稳态触发器、多谐振荡器典型电路的工作原理，以及电路参数和性能的定性关系；
2、555定时器的应用；
3、脉冲电路的分析方法；
本章难点：
本章的难点是脉冲电路的分析方法，分析脉冲电路时使用的是分析非线性电路过渡过程的方法，而且在分析电路时必须考虑集成电路在不同工作状态下输入端和输出端的等效电路。
2、A/D转换器的主要类型（并联比较型、逐次渐近型、双积分型），它们的基本工作原理和综合性能的比较；
3、D/A、A/D转换器的转换速度与转换精度及影响它们的主要因素。
在讲授D/A转换器时，以一种电路（例如倒T形D/A转换器）为例，讲清D/A转换的基本原理和输出电压的定量计算，其他各种D/A转换器电路作为一般性了解的内容简单介绍。
数字电子技术课程考点
基础
第1章：二进制代码
第2章：逻辑代数代数化简、卡诺图化简
第3章：各种门电路之间的接口问题
组合逻辑电路
第4章：分析、设计
穿插考查1、2章知识点
触发器
第5章：各类触发器特性
时序逻辑电路
第6章：分析、设计
穿插考查5章知识点
存储器
第7章：基本概念和存储空间的计算
触发器应用：波形变换
第8章：多谐振荡品、单稳态、施密特触发器、555定时器
第七章半导体存储器
本章重点：
1、存储器的基本工作原理、分类和每种类型存储器的特点；
2、扩展存储器容量的方法；
3、用存储器设计组合逻辑电路的原理和方法。
因为存储器几乎都作成LSI器件，所以这一章的重点内容是如何正确使用这些器件。存储器内部的电路结构不是课程的重点。动态存储器和串的知识进行回忆、复习，了解用“三要素”法求解一阶RC电路暂态响应的一般方法；在RC充、放电回路的基础上，利用电路的“三要素”法求得输出脉宽tw以及多谐振荡器T1、T2、T和f的值.。
数字逻辑与电路设计的基本原理
数字逻辑与电路设计的基本原理数字逻辑与电路设计是现代电子技术中最基础、最重要的学科之一，它涉及到数字电路的设计、分析和优化，常用于计算机系统、数字通信系统、无线电系统、嵌入式系统等领域。
数字逻辑与电路设计的基本原理是理解和掌握数字电路的关键，下面将详细介绍。
一、数字逻辑的基本概念数字逻辑是研究数字信号的运算规律和推理规则的一门学科，它主要关注信号的离散性质和逻辑运算。
在数字逻辑中，使用二进制的位表示数据和信号，通过逻辑运算来实现数字信号的处理和控制。
数字逻辑的基本概念包括逻辑门、真值表、逻辑代数等。
1. 逻辑门逻辑门是数字电路的基本组成部分，用于实现逻辑运算。
常见的逻辑门包括与门、或门、非门、异或门等。
它们通过控制输入信号的组合，来实现不同的逻辑运算功能，如与、或、非、异或等。
2. 真值表真值表是用来表示逻辑函数的表格，它列举了所有可能的输入组合和相应的输出结果。
通过真值表，可以清晰地了解逻辑函数的逻辑关系和运算规律，从而进行数字电路的设计和分析。
3. 逻辑代数逻辑代数是研究逻辑运算的代数系统，它涉及到逻辑函数、逻辑表达式、逻辑运算规则等内容。
逻辑代数通过逻辑运算符和逻辑变量的组合，构造逻辑表达式来描述逻辑运算。
二、数字电路的设计方法数字电路的设计方法包括组合逻辑电路设计和时序逻辑电路设计两种基本方法。
1. 组合逻辑电路设计组合逻辑电路是由逻辑门组成的电路，其中输出仅依赖于当前的输入。
组合逻辑电路的设计主要包括三个步骤：（1）确定逻辑功能：根据问题要求，确定所需的逻辑函数和逻辑运算关系。
（2）绘制真值表：通过真值表列举所有输入组合及对应的输出结果。
（3）逻辑门电路实现：根据真值表，选用逻辑门并进行适当的连接，设计电路。
2. 时序逻辑电路设计时序逻辑电路是由组合逻辑电路和触发器等时序元件组成的电路，其中输出不仅依赖于当前的输入，还受到过去的输入和存储状态的影响。
时序逻辑电路的设计主要包括以下几个步骤：（1）确定状态图：根据问题要求，确定电路的状态集和状态转移规则。
数字电路期末总复习知识点归纳详细
第1章 数字逻辑概论一、进位计数制1.十进制与二进制数的转换2.二进制数与十进制数的转换3.二进制数与16进制数的转换 二、基本逻辑门电路 第2章 逻辑代数表示逻辑函数的方法，归纳起来有：真值表，函数表达式，卡诺图，逻辑图及波形图等几种。
一、逻辑代数的基本公式与常用公式 1）常量与变量的关系Ａ+0＝Ａ与Ａ=⋅1ＡＡ+1＝1与00=⋅AA A +＝1与A A ⋅＝0 2）与普通代数相运算规律 a.交换律：Ａ+Ｂ＝Ｂ+Ａb.结合律：（Ａ+Ｂ）+Ｃ＝Ａ+（Ｂ+Ｃ）c.分配律：)(C B A ⋅⋅＝+⋅B A C A ⋅ 3）逻辑函数的特殊规律a.同一律：Ａ+Ａ+Ａb.摩根定律：B A B A ⋅=+，B A B A +=⋅ b.关于否定的性质Ａ＝A 二、逻辑函数的基本规则 代入规则在任何一个逻辑等式中，如果将等式两边同时出现某一变量Ａ的地方，都用一个函数Ｌ表示，则等式仍然成立，这个规则称为代入规则例如：C+⋅⋅⊕BBA⊕AC可令Ｌ＝CB⊕则上式变成LA⋅＝C+LA⋅=⊕⊕LA⊕BA三、逻辑函数的：——公式化简法公式化简法就是利用逻辑函数的基本公式与常用公式化简逻辑函数，通常，我们将逻辑函数化简为最简的与—或表达式1）合并项法：利用Ａ+1=A=⋅⋅, 将二项合并为一项，合并时可消去一个变量B=A+AA或AB例如：Ｌ＝B A+BA=(C+)=ACABCCB2）吸收法利用公式A+，消去多余的积项，根据代入规则B⋅A⋅可以是任何一个复杂的逻辑ABA=式例如化简函数Ｌ＝E B+AB+DA解：先用摩根定理展开：AB＝BA+再用吸收法Ｌ＝E B+AB+AD3）消去法利用B+消去多余的因子=A+B AA例如，化简函数Ｌ＝ABCA++B A+BBEA解：Ｌ＝ABC+A+B A+BBEA4)配项法利用公式C=+⋅⋅将某一项乘以（A++⋅AABBCCBAA⋅A+），即乘以1，然后将其折成几项，再与其它项合并。
例如：化简函数Ｌ＝B AA+B++CBCB解：Ｌ＝B AA++B+BCCB2.应用举例将下列函数化简成最简的与－或表达式1）Ｌ＝A++A+BDDDCEB2) L=ACCA++BB3) L=ABCDAB+++CCBA解：1）Ｌ＝AA++B+BDDDCE2) L=ACA++BCB3) L=ABCD++AB+CBCA四、逻辑函数的化简—卡诺图化简法：卡诺图是由真值表转换而来的，在变量卡诺图中，变量的取值顺序是按循环码进行排列的，在与—或表达式的基础上，画卡诺图的步骤是：1.画出给定逻辑函数的卡诺图，若给定函数有n个变量，表示卡诺图矩形小方块有n2个。
《数字电路与逻辑设计》1
“数字电子电路”学习辅导(2)“数字电子电路”是中央电大开放教育电子信息技术专业必修的专业基础课，也是成招普招应用电子技术专业、通信工程等专业必修的专业基础课。
本课程开放教育6学分，电视学时（04春）36，必做实验6个（含综合性实验1个）。
为了帮助同学们学好本课程，分八次（八章）进行教学辅导。
教学辅导分两个部分，一是教学重点内容的辅导，帮助同学们掌握基本概念、基本分析方法和设计方法；二是典型例题解析，帮助同学们掌握解题的方法和思路。
第二章逻辑代数基础一、重点内容辅导（一）逻辑函数的表示方法及其相互转换一个逻辑函数可以用不同的方法表示，它们有：逻辑函数式、真值表、逻辑图、波形图、卡诺图，它们之间可以互相转换。
（二）逻辑代数的基本运算规则逻辑代数的基本规则有代入规则、反演规则和对偶规则。
∙代入规则在任何一个逻辑等式中，如果将等式两边出现的所有同一变量都用一个函数代替之，则等式仍然成立。
利用代入规则可以把基本公式推广为多变量的形式。
∙反演规则对于任意一个函数F，如果将式中所有的与运算换成或运算，或运算换成与运算；0换成1，1 换成0；原变量换成反变量，反变量换成原变量，就得到函数F的反函数⎺F，利用反演规则可以直接得到一个函数的反函数。
∙对偶规则对于任意一个函数F，如果将式中所有的与运算换成或运算，或运算换成与运算；0换成1，1换成0，就得到的一个新的表达式F’，F和F’互为对偶式。
（三）逻辑函数的两种化简方法逻辑函数的化简方法有两种—公式化简法和卡诺图化简法。
公式化简法是反复应用逻辑代数的基本定律和规则，对逻辑函数进行反复运算求得最简表达式的过程，它适用于任意变量数逻辑函数的化简，但是难以确定化简的正确性。
图形化简法是利用逻辑相邻的最小项可以合并，消去不同的因子，保留相同的因子，从而使逻辑函数得到化简的原理，在卡诺图中对逻辑函数进行化简的一种方法，此方法直观、形象，化简的准确性较高，但它不适宜多变量逻辑函数的化简。
数字电路与逻辑设计
数字电路与逻辑设计数字电路与逻辑设计是电子与电气工程领域中的重要分支，它涉及到数字信号的处理、电路的设计与优化等方面。
本文将从数字电路的基本概念入手，介绍数字电路的组成和逻辑设计的基本原理。
1. 数字电路的基本概念数字电路是由数字信号进行处理和传输的电路系统。
与模拟电路不同，数字电路采用离散的信号表示信息，信号的取值只能是0和1。
数字电路可以实现逻辑运算、存储数据和控制系统等功能。
2. 数字电路的组成数字电路由基本的逻辑门电路组成，逻辑门电路是实现逻辑运算的基本单元。
常见的逻辑门包括与门、或门、非门、与非门、或非门等。
通过逻辑门的组合和连接，可以构建出各种复杂的数字电路，如加法器、多路选择器、触发器等。
3. 逻辑设计的基本原理逻辑设计是指根据系统的功能需求，将逻辑门和触发器等组合连接，设计出满足特定功能的数字电路的过程。
逻辑设计的基本原理包括布尔代数、卡诺图和状态转换图等。
布尔代数是一种用代数符号表示逻辑运算的方法，通过逻辑运算符号和逻辑运算规则，可以描述和分析数字电路的逻辑功能。
卡诺图是一种图形化的逻辑运算方法，通过绘制真值表，将逻辑函数化简为最小项或最大项，并通过卡诺图的规则进行布尔代数化简，从而得到简化后的逻辑表达式。
状态转换图是描述时序逻辑电路行为的图形化方法，它通过状态和状态之间的转换来描述电路的功能。
状态转换图对于时序逻辑电路的设计和分析非常重要。
4. 数字电路的应用数字电路在现代电子与电气工程中有着广泛的应用。
它被应用于计算机、通信系统、嵌入式系统、数字信号处理等领域。
例如，计算机的中央处理器（CPU）中包含了大量的数字电路，用于实现各种算术逻辑运算和控制功能。
数字电路的设计和优化对于提高电路的性能和可靠性非常重要。
通过合理的电路设计和优化，可以降低功耗、提高速度和减小面积，从而实现更高效的数字电路。
总结数字电路与逻辑设计是电子与电气工程领域中的重要分支，它涉及到数字信号的处理、电路的设计与优化等方面。
数字电路设计与逻辑门电路原理
数字电路设计与逻辑门电路原理数字电路设计是现代电子技术的重要组成部分，广泛应用于各种数字系统和计算机中。
而数字电路的基本组成单元则是逻辑门电路。
逻辑门电路原理是数字电路设计的基础，对于了解和掌握数字电路的设计和工作原理至关重要。
一、数字电路的基本概念和分类1. 数字电路数字电路是由逻辑门电路组成的电路，通过对输入信号进行逻辑运算，得到相应的输出信号。
它分为组合逻辑电路和时序逻辑电路两种类型。
2. 组合逻辑电路组合逻辑电路的输出只与当前输入有关，与之前的输入信号和输出状态无关。
它通过逻辑门的组合来实现逻辑运算，如与门、或门、非门等。
3. 时序逻辑电路时序逻辑电路的输出不仅与当前输入有关，还与之前的输入和输出状态有关。
它通过触发器等时序元件实现存储功能，在此基础上完成复杂的逻辑功能。
二、逻辑门电路的基本原理及应用逻辑门电路是数字电路设计中最基本的逻辑元件，用于实现各种逻辑运算。
以下介绍几种常用的逻辑门电路及其原理和应用。
1. 与门电路与门的输出只有在所有输入都为高电平时才为高电平，否则为低电平。
它的符号为“&”，常用于逻辑运算和数据筛选等场合。
2. 或门电路或门的输出只要有一个输入为高电平就为高电平，否则为低电平。
它的符号为“|”，常用于逻辑运算和数据合并等场合。
3. 非门电路非门的输出与输入正好相反，即输入为高电平时输出为低电平，输入为低电平时输出为高电平。
它的符号为“¬”，常用于信号反转和控制开关等场合。
4. 异或门电路异或门的输出只有在输入信号不相同时才为高电平，否则为低电平。
它的符号为“⊕”，常用于数据比较和错误检测等场合。
三、数字电路设计的流程和注意事项数字电路的设计过程需要按照一定的流程和注意事项进行，以确保设计的正确性和可靠性。
1. 确定需求和规格在设计数字电路之前，首先要明确设计的具体需求和规格，包括输入输出信号的种类、数量和电平要求等。
2. 逻辑功能设计根据需求和规格，进行逻辑功能的设计，确定需要使用的逻辑门电路类型和数量，以及它们之间的连接关系。
数字电路与逻辑设计 第3讲
真值表如下： 真值表如下：
输出 Y2 Y1 Y0 GS
1 × × × × × × × × × × × × × × × 0
1 × × × × ×
1 × × × × ×
1 × × × × ×
1 × × × × ×
1 × × × × ×
1 × × × × ×
1 × × × × ×
1 × × × × ×
1 × × × × ×
今后会经常遇到的几种控制信号：（用来增强器件的功能） 今后会经常遇到的几种控制信号： 用来增强器件的功能） EI为使能输入端 低电平有效) 有时也称作片选信号。 为使能输入端( 1 、 EI 为使能输入端 ( 低电平有效 ) ， 有时也称作片选信号 。 就 74LS LS148 EI/CS=1 74LS148 来 说 ， 当 EI/CS=1 时 ， 该 器 件 是 不 工 作 的 ， 只 有 在 EI/CS=0时才工作。 EI/CS=0时才工作。 EO为使能输出端 低电平有效) EO只有在 EI=0 为使能输出端( 只有在EI= 2 、 EO 为使能输出端 ( 低电平有效 ) ： EO 只有在 EI=0 （ 器件在工 而且所有输入都为1 说明无有效输入） 输出为0 作），而且所有输入都为1（说明无有效输入）时，输出为0。 这时可以将该片的EO接到另一片的EI EO接到另一片的EI上 这时可以将该片的EO接到另一片的EI上（显然这一片的优先权 允许它工作（EI=0 因此实现了扩展。 低），允许它工作（EI=0）。因此实现了扩展。 3 、 GS 为 优 先 编 码 工 作 标 志 ( 低 电 平 有 效 ) ： 用 来 区 分 011111111” 此时GS= 编码器处于编码状态） GS=0 I0I1I2…I7=“011111111”（此时GS=0,编码器处于编码状态） I =“011111111 111111111” GS=1 和 I0I1I2…I7=“111111111” 的情况 （ 此时 GS=1 ， 编码器处于 I =“111111111 的情况（ 此时GS= 非编码状态） 非编码状态）。
数字电路与逻辑设计
数字电路与逻辑设计数字电路和逻辑设计是现代电子工程中非常重要的两个领域。
数字电路是指利用数字信号来进行信息处理和控制的电路系统，而逻辑设计则是数字电路的核心内容，主要涉及逻辑门、布尔代数、逻辑功能等方面的设计与实现。
本文将简要介绍数字电路与逻辑设计的基本概念和原理，以及相关的应用和发展趋势。
一、数字电路的基本概念数字电路是由数字设备（或元器件）和数字信号组成的电路系统。
数字信号是一种只能取到两种不同电平值（通常是高电平和低电平）的信号，用来表示逻辑变量的状态或信息。
数字设备是指能处理数字信号的电子器件，如逻辑门、触发器、计数器等。
数字电路中最基本的组成单元是逻辑门。
逻辑门实际上就是根据输入信号的状态，产生相应的输出信号。
常用的逻辑门有与门、或门、非门、与非门、或非门等。
根据逻辑门的组合方式，可以构成各种逻辑电路，如加法器、多路选择器、触发器等。
二、逻辑设计的基本原理逻辑设计是指根据特定的功能要求，将逻辑门组合起来构成特定的逻辑电路的过程。
在进行逻辑设计时，需要使用布尔代数作为描述和分析逻辑电路的数学工具。
布尔代数是一种基于两个逻辑状态的数学系统，通过与、或、非等逻辑运算来描述和分析逻辑电路的功能和特性。
逻辑设计的基本原理包括逻辑门的运算规则、逻辑表达式的构建和化简、逻辑函数的最小化等。
通过这些原理，可以将逻辑电路设计为满足特定要求的最简单、最经济和最有效率的形式。
三、数字电路与逻辑设计的应用数字电路和逻辑设计在现代电子工程中有着广泛的应用。
首先，在计算机系统中，数字电路和逻辑设计扮演着关键的角色。
计算机的运算、存储、控制等功能都是通过数字电路和逻辑设计来实现的。
另外，数字电路还广泛用于数字通信、数字音频、数字视频等领域。
数字电路和逻辑设计也在嵌入式系统中得到了广泛应用。
嵌入式系统是指将计算机技术和电子技术相结合，嵌入到其他电子设备中的系统。
例如，智能手机、汽车控制系统、家用电器、医疗设备等都需要数字电路和逻辑设计来实现各种复杂的功能和控制。
数字电路与逻辑设计基础知识要点
数字电路与逻辑设计基础知识要点数字电路是电子技术中重要的基础知识之一，广泛应用于计算机、通信和控制系统等领域。
本文将介绍数字电路与逻辑设计的基础知识要点，包括数字信号、布尔代数、逻辑门电路和组合逻辑电路等内容。
希望通过本文的介绍，读者能够对数字电路与逻辑设计有一个初步的了解。
一、数字信号数字信号是电子设备中常见的一种信号类型，它只能取离散的数值，通常用0和1表示。
数字信号与模拟信号相对，模拟信号可以连续变化。
数字信号可以通过数字电路进行处理和传输，具有较高的抗干扰能力和稳定性。
二、布尔代数布尔代数是一种数学工具，用于描述和分析逻辑关系。
它是以英国数学家布尔命名的，用来处理逻辑问题。
布尔代数运算包括与、或、非等基本运算，通过这些运算可以建立逻辑关系的数学模型。
三、逻辑门电路逻辑门电路是数字电路中最基本的构建单元，它通过逻辑运算实现特定的逻辑功能。
常见的逻辑门包括与门（AND）、或门（OR）、非门（NOT）、异或门（XOR）等。
逻辑门电路可以根据输入信号的不同进行相应的逻辑运算，并得出输出结果。
四、组合逻辑电路组合逻辑电路是由多个逻辑门组合而成的电路，它根据输入信号进行逻辑运算，得出输出信号。
组合逻辑电路的输出只与当前的输入有关，与之前的输入无关。
常见的组合逻辑电路包括译码器、编码器、多路选择器等。
五、时序逻辑电路时序逻辑电路是在组合逻辑电路的基础上引入了时钟信号的电路。
时序逻辑电路的输出不仅和当前的输入有关，还与之前的输入和时钟信号有关。
时序逻辑电路常用于计算机中的存储器和控制电路等。
六、存储器存储器是计算机系统中的重要组件，用于存储和读取数据。
常见的存储器包括随机存取存储器（RAM）和只读存储器（ROM）。
随机存取存储器用于暂时存储数据，而只读存储器用于存储程序和数据的固定信息。
七、数字信号处理数字信号处理是数字电路应用领域中的一种技术，用于对数字信号进行处理和分析。
常见的数字信号处理技术包括滤波、编码、解码、调制、解调等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、数制（二进制、八进制、十进制、十六进制）之间的转换。
2、编码：8421BCD码、余3码、格雷码、ASCII码。
3、二进制数的原码、反码和补码表示及运算。
4、基本逻辑运算，逻辑门。
5、了解：三态门三种状态。
6、了解：TTL集成电路和CMOS集成电路。
7、逻辑代数运算规则。
8、逻辑函数表达式的变换、化简（重点：卡诺图化简法）、真值表、逻辑图。
9、组合电路分析与设计：
（1）根据逻辑电路图写出逻辑式并化简为最简与或形式，或列出真值表，指出电路的逻辑功能。
（2）给出逻辑电路的功能描述，用给定的逻辑门设计电路。
（3）利用74138和门电路产生逻辑函数，或者根据74LS138组成的电路写出输出函数表达式并化简。
（4）利用数据选择器和门电路产生逻辑函数，或者根据数据选择器组成的电路写出输出函数表达式并化简。
10、PLD、PROM、PLA、PAL、GAL、CPLD、FPGA的中文含义。
11、时序逻辑电路与组合逻辑电路的主要区别。
12、触发器具有的稳定状态数。
13、触发器的状态转换图、特性方程、状态方程。
14、不同类型触发器的相互转换。
15、时序电路的分析与设计：
（1）分析：时序电路的驱动方程、状态方程、输出方程、状态转换图、逻辑功能、能否自启动。
（2）使用JK触发器或D触发器设计指定进制的计数器。
（3）利用74161、74160设计任意进制的计数器。
16、ROM、RAM的功能。
17、ROM、RAM存储器的字数、位数、存储容量、地址代码位数。
18、了解：D/A转换器、A/D转换器的相关概念，如电路结构、分辨率等。
