BK系列2014TCL868集团电话交换机TCL-632BK说明书
TCL868数字程控用户交换机 说明书
TCL电话机HCD868(205) TSD说明书
本机主要功能特点：1、FSK/DTMF双制式兼容来电显示功能。
2、多组来电、去电存贮、翻查、回拨。
3、可设置本地区码和外线码。
4、具有挂机预置拨号、修改功能。
5、年、星期、时钟显示功能。
6、重拨功能可将翻阅来电、去电及预置拨号码直接拨出。

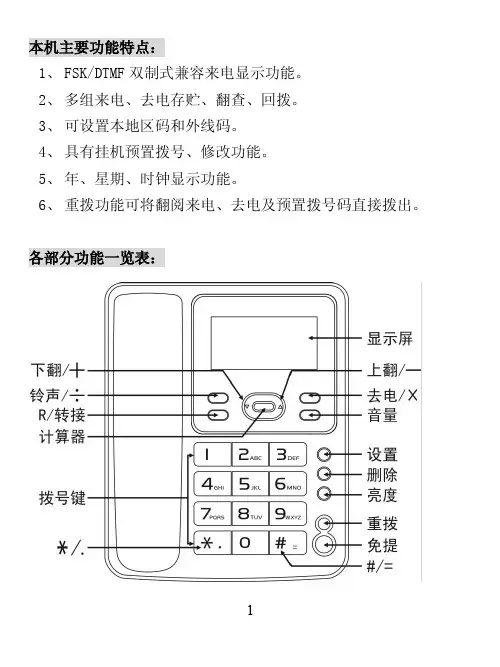

各部分功能一览表：电话使用说明：一、在待机时可执行如下操作：1、接收来电信息；(注：如在第二声铃声前摘机，将可能无来电信息显示以及存储)。
2、提机或按免提键进行拨号、通话；3、进行时间、日期、本地区码等的话机设置。
二、话机设置挂机状态长按住[设置]键3 秒，进入设置状态，LCD显示，此时，用[▲/▼]键可改变设置项，LCD同时显示对应的设置项。
再按[设置]键进入该项设置。
在某项设置完成以后，按[设置]键进入下一项设置。
所有设置均用[▲/▼]键修改该具体设置项，用[删除]键退出设置状态。
1、设置日期/时间LCD显示，按[设置]键确认。
进入日期/时间设置后，年的显示闪烁，可按[▲/▼]键修改，完成后再按[设置]键进入月的设置，修改方法与年的设置相同，再按[设置]键可依次修改日、小时和分钟。
小时和分钟的设置可分十位和个位分别设置。
按[设置]键确认分钟个位设置时话机会自动清秒。
2、设置区域码LCD显示，按[设置]键确认，LCD会显示，按[设置]键确认，进入区号的设置，第一个“－”闪烁（若已设置了区号，则显示设置的区号，区号第一个号码闪烁）。
按[▲/▼]键可设置或修改为0到9，完成第一位设置后，按[设置]键进入第二位设置，以此类推。
最多可设5位本地码。
3、设置出局码LCD显示，按[设置]键进入出局码的设置，此时LCD会显示出，“－”闪烁（若已设置了出局码，则显示已设置的号码，号码的第一位闪烁）。
按[▲/▼]键可设置或修改为0到9，完成设置后，按[设置]键进入下一项设置菜单。
设置了出局码后，在回拨预拨号及来电号码时，若号码大于等于6位且首位与出局码不同，话机会自动添加出局码。
电话座机 TCL_HCD868(89)TSDL 使用说明
TCL HCD868(89)TSDL使用说明1、在待机时可执行如下操作：1)接收来电信息。
2)提机或按免提键、重拨键进行拨号、通话。
3)进行时间／日期、本地区码等话机设置。
4)执行防盗打功能。
2、话机设置：在挂机状态按〈设置〉键启动主菜单，LCD显示“SET 1 DATE”，设置过程中按〈上翻〉或〈下翻〉可修改参数，修改完后按<设置>键确认可进入下一项设置。
设置过程中按〈删除〉键(或十秒内没有按键操作)可退出设置。
HCD868(89)TSD(L)时间设置：在挂机状态下按〈设置〉键，LCD显示“SET 1 DATE”，按〈设置〉键确认，LCD上显示的年闪烁，此时可按〈上翻〉或〈下翻〉键可将当前闪烁位修改，完成后按〈设置〉键确认，然后按同样的方法设置月、日、时、分，完成后按〈设置〉确认。
区码设置：在时间设置完后按〈设置〉键，LCD显示“SET 2 CODE”，此时按〈设置〉键确认，可进入区码设置，LCD显示“0 - - - -”，并在第一位闪烁，此时按〈上翻〉或〈下翻〉键可将当前闪烁位修改为“0～9或-”，按〈设置〉键确认并移向下一位，设完后按〈设置〉键可完成区码的设置及进入下一项设置。
来电号码大于或等于１０位并且前面几位与所设区码完全一致，则在回拨时将自动去掉这几位号码。
设好本地码后，回拨时话机将来电号码前的本地码自动消除。
如本地码已设为“0752”，当地交换机所送的号码为“0752*******”时，液晶屏显示“0752*******”，回拨时，只将2288888拨出。
外线码设置：在区码设置完后按〈设置〉键，LCD显示“SET 3 PCODE”，此时按〈设置〉键确认，可进入出局码设置，LCD显示“-”并闪烁，此时按〈上翻〉或〈下翻〉键可将当前闪烁位修改为“0～9 * # 或-”（“－”表示无出局码），按〈设置〉键可完成出局码的设置并进入下一项设置。
来电号码大于或等于6位时，回拨时将自动在号码前面加外线码。
TCL868说明书
pci08/pci16用户操作手册（for windows 2000/xp）tcl 8.9.92010年05月01日目录第一章系统简述 ----------------------------------------------------------11.1基本功能 ------------------------------------------------------ 1 1.2性能特点------------------------------------------------------ 1 1.3录音方式1.4技术参数------------------------------------------------------11.5硬件配置------------------------------------------------------2------------------------------------------------------2第二章系统安装 ----------------------------------------------------------32.1系统配置 ------------------------------------------------------ 3 2.2语音卡硬件安装 ------------------------------------------------ 3 2.3语音卡驱动程序安装-------------------------------------------- 3 2.4录音系统软件安装----------------------------------------------4第三章录音系统使用说明--------------------------------------------------53.1系统主界面 ---------------------------------------------------- 5 3.2系统管理------------------------------------------------------11 3.2.1系统参数设置----------------------------------------------11 3.2.2 用户信息设置通道姓名设置----------------------------------------------13 3.2.3----------------------------------------------133.2.4通道参数设置 ----------------------------------------------143.2.5数据库管理 ------------------------------------------------213.2.6操作日志管理 ----------------------------------------------213.2.7关闭录音系统 ----------------------------------------------223.3录音管理 --------------------------------------------------------223.3.1查询录音 --------------------------------------------------233.3.2备份录音文件 ----------------------------------------------243.3.3查询留言 --------------------------------------------------253.3.4播放语音文件 ----------------------------------------------263.3.5转换语音文件格式------------------------------------------263.3.6查询未接来电 ----------------------------------------------273.3.7设置过滤电话信息------------------------------------------283.3.8查询过滤电话呼叫------------------------------------------283.3.9统计呼入呼出通话量---------------------------------------- 293.4操作员管理 ------------------------------------------------------293.4.1修改操作员密码 --------------------------------------------303.4.2增加删除操作员 --------------------------------------------303.5客户资料管理 ----------------------------------------------------313.5.1客户资料管理 ----------------------------------------------323.5.2客户沟通记录 ----------------------------------------------323.6交换机管理 ------------------------------------------------------333.6.1私有交换机参数设置 ----------------------------------------333.6.2显示交换机的原始话单数据 ----------------------------------343.6.3显示交换机外线名称设置 ------------------------------------35第四章远端电话查询、远端电话监听、呼入报号、留言功能介绍 -----------------364.1远端电话查询 ----------------------------------------------------36 4.2远端电话监听 ----------------------------------------------------36 4.3呼入报号留言功能功能 ----------------------------------------------------36 4.4--------------------------------------------------------36第五章网络录音留言管理和客户信息管理--------------------------------------375.1登陆录音系统服务器 -----------------------------------------------37 5.2录音管理---------------------------------------------------------375.2.1、网络录音查询和留言查询 -----------------------------------375.2.2、网络留言查询 ---------------------------------------------385.2.3、网络监听 -------------------------------------------------395.3客户信息管理 ----------------------------------------------------405.3.1、客户资料管理 ---------------------------------------------405.3.2、客户沟通记录 ---------------------------------------------405.3.3、弹出客户信息 ---------------------------------------------41第一章简述tcl数字录音系统是我公司根据通信、电力、厂矿、公安、企业、学校、煤矿、个人办公、公司、酒店、证券等行业及其它领域的要求，并结合其应用特点，自主研制并开发的全数字化录音设备。
电话交换机使用说明书
电话交换机简明使用方法打出:直拨对方号码转接:直拨分机号码(801~816)内部通话:先拨“*”,再拨分机号码内，外线可以同时通话,互不干扰，数码录音可将用户名称或号码录入交换机电话交换机使用说明书(详细方法)电话交换机使用注意：1.所有功能设置必须在801分机进行.2.分机必须是双音频拨号方式.3.设置功能时,如命令正确会听到"嘟..."一秒的证实音,否则听到"嘟...嘟...嘟..."的忙音.4.空闲时,电源指示灯应闪烁,否则系统有故障,应停电检查.电话交换机打出：拨打外线：提机听到电信局拨号音后,直拨对方号码即可.代拨外线：分机拨通外线后,如需呼叫另一分机与外线通话,只需要再输入"#*分机号".如经理叫秘书帮忙拨通"123456"这个号码,经理的分机是"801",秘书的分机是"802",则秘书在"802"分机上先拨通"123456",拨通后再输入"#*801"即可,此时外线听音乐，"801"分机响铃,摘机即可与外线通话.电话交换机呼出限制：A:限制市话格式:*#4nn10(n指分机号的末二位,nn=01,代表801分机,nn=16,代表816分机......依次类推)B:解除市话呼出限制格式:*#4nn00(n的意思同上)注意: (1) 限制了市话的电话交换机分机则不能打长途,限制了国内长途的分机则不能打国际长途,而限制了国际长途的分机还可以打国内长途,限制了国内长途的分机还可以打市话,这样做是合乎逻辑和实际需要的.(2) "*#4nn00"解除命令运行一次即对应分机的市话都给解开.C:限制拨出字头(2位)(1).锁一位字头格式：*#5nnm#(n的意思同上,m代表0 ~ 9 字头)(2).锁二位字头格式：*#5nnmm(n同上,mm代表二位字头)D:解除拨出字头限制格式:*#5n##((n同上)注意：此命令运行一次，即可解除对应分机的所有0 ~ 9 字头(包括二位字头)限制.E.全部分机锁一到四位字头(30组)格式：锁四位：*#5*ABCD;锁三位：*#5*ABC#;锁二位：*#5*AB##;锁一位：*#5*A###F 解除30组锁格式：*#5900电话交换机密码管理：1.设置密码格式:*#8yyyyy(y代表0 ~ 9 数字)设置密码后,个分机可通过密码打限制号码,这在实际使用中是必要的.2.拨限制号码:开锁格式:*#9yyyyy(y的意思同上)分机提机拨密码后可直拨打限制号码,挂机后密码自动关闭.电话交换机呼出限时：格式:*#6nnab (n的意义同上，ab代表01-99分钟)注意：分机通话时间可在1--99分钟内选择，出厂时定为不限时电话交换机特许拨号：格式：*#nnabcd(特许abcd 4位字头);*#nnabc#(特许abc 3位字头);*#nnab##(特许ab 2位字头)特许拨号可对锁了某些字头的分机开放有限几个字头的电话，以便能同指定的电话号码联系。
电话交换机使用教程
电话交换机使用教程一用户登录操作人员如想进行设置或监控，必须先进行登录。
输入自己的工号（4位数字）和密码（1-20位数字）,方可进入设置或监控。
常用参数项说明o物理地址：分机的编号，与电话接线板一一对应。
其中（0-9）对应自左向右第一列接线柱，（10-19）对应第二列接线柱，余下的以此类推。
o字头：设置分机号码的字头。
设为[E]时完全关闭该分机o弹性号码：设置分机的弹性编码，即该电话机的分机号。
o组号：分机编组的号码(0－255),0为公共组。
o来电显示：设置分机是否具有来电显示功能▪ON：有来电显示功能▪OFF：没有来电显示功能∙功能操作o下载分机参数：单击工具栏中的[下载]按钮，在弹出对话框中选择[下载分机参数]下载，选择[取消]放弃下载,下载以后行颜色会变为白色o下载弹性号码：单击工具栏中的[下载]按钮，在弹出对话框中选择[下载弹性号码]下载，选择[取消]放弃下载,下载以后行颜色会变为白色o上传分机参数：单击工具栏中的[上传]按钮，在弹出对话框中选择[上传分机参数]下载，选择[取消]放弃上传o上传弹性号码：单击工具栏中的[上传]按钮，在弹出对话框中选择[上传弹性号码]下载，选择[取消]放弃上传∙注意o字头相同的弹性号码不能相同（字头[E]除外）o弹性号码不能同时修改多行o等级一不能小于密码等级o可以把不常设置的参数项隐藏起来，方法是选择菜单中的[选项|分机选项]或按快捷键CTRL+E，将弹出一个选择窗口，把要隐藏的参数项移到左边列表，要显示的参数项移到右边列表（物理地址、字头、弹性号码不能隐藏），然后按[确定]即可改变，如果按[取消]则不改变设置o可以下载、上传、校验单个或多个分机参数，方法是选择要下载、上传、校验的行，然后按右键弹出菜单，最后选择下载、上传、校验三中继参数设置∙参数项说明o物理地址:中继的固定编号o开关:是否启用中继线（外线）▪ON：使用中继线▪OFF：不使用中继线（如果没有对应中继板，则开关为OFF）o组号：中继的分组编号（0－255，默认值0为公共组）,分组时应与分机组号相对应。
《TCL通讯终端VI手册》
3、户外广告/包柱/台阶贴形象规范
——包柱
全线系列产品
终 端 形 象 规 范
文件6
Page 17 相信品牌的力量
3、户外广告/包柱/台阶贴形象规范
——包柱效果图
终 端 形 象 规 范
终端根据实际尺寸、产品需求，选择画面，进行包装。如无公司专区背景板，则 必须保留其中一个画面为公司logo。
Page 18 相信品牌的力量
常规尺寸：420x570mm 陈列方式： 用于户外促销使用
纸帽
材质：铜版纸 佩带要求：活动期间，凡在店内我 司导购员都必须佩带。
Page 30 相信品牌的力量
附：陈列实景及POP书写要求
促 销 物 料 形 象 规 范
书写要求
1、画面整洁，无涂改 2、画面分为三部分书写 中部：功能区 顶部：型号区 底部：价格区
Page 28 相信品牌的力量
2、促销物料：
促 销 物 针对特定促销活动而制定的终端推广物料，除 料 形 常规单页、台卡、展架外，另外包括一些特殊的促销物料（以五一促销为例）： 象 规 地贴、吊旗、 小堆头、摇摇卡、空白海报、纸帽等 范
常规尺寸：60x60x60mm
小堆头
陈列方式：整齐摆放在柜台内 用于丰富柜台陈列终 端 形 象 规 范
文件1 Page 8 相信品牌的力量
2、背板灯箱形象规范
使用范围： 专区主背板灯箱
终 端 形 象 规 范
文件2 Page 9 相信品牌的力量
2、背板灯箱形象规范
终 端 形 象 规 范
Page 10 相信品牌的力量
3节专柜形象
2、背板灯箱形象规范
终 端 形 象 规 范
Page 11 相信品牌的力量
bk控制器使用说明书
BOKANG ®ELECTRON FIRE CONTROL UNITJB-QB-BK8000火灾报警控制器（联动型）产品使用说明书西安博康电子有限公司XI’AN BOKANG ELECTRONIC CO.,LTD目录1 概述 (1)2 特点 (1)3 主要参数 (1)4 安装 (2)4.1 安装方式 (2)4.2 外形尺寸 (2)5 结构和功能 (2)5.1 结构 (2)5.2 功能 (2)5.2.1 报警显示盘 (2)5.2.2 回路板 (2)5.2.3 专线控制盘 (3)5.2.4 总线控制盘 (3)5.2.5 气体灭火控制盘 (3)5.2.6 打印机 (3)5.2.7 电源 (3)6 系统设计与说明 (4)6.1 系统组成和布线框图 (4)6.2 系统布线和设计要求 (4)7 现场调试步骤 (4)7.1 绝缘电阻测量 (4)7.2 编址单元编址 (5)7.3 控制器静态测量 (5)7.4 控制器空载通电检测 (5)7.5 系统配置 (5)7.6 编址单元登记 (5)7.7 联动功能测试 (5)8 操作使用说明 (6)8.1 正常监视状态 (6)8.2 液晶屏亮度调节 (6)8.3 故障 (6)8.4 火警 (7)8.5 联动 (7)8.6 菜单操作 (9)8.6.1 联动 (9)8.6.2 设置 (9)8.6.2.1 日期与时钟 (9)8.6.2.2 故障部件隔离 (9)8.6.2.3 开关打印机 (10)8.6.2.4 自动手动设置 (10)8.6.2.5 安装设置 (10)a. 回路部件自动登记 (10)b. 单个地址手动登记 (10)c. 联动逻辑编程 (11)d. 总线联动对应关系设置 (11)e. 汉字注释手动设置 (11)f. 本机地址 (11)g. 直接控制故障检测设置 (12)h. 组网工作模式 (13)i. 回路数控编址 (13)8.6.2.6 出厂设置 (13)a. 系统配置 (14)b. 回路控制 (14)c. 清除处理 (14)d. 设置一级密码 (14)e. 设置二级密码 (14)8.6.3 查询 (14)8.6.3.1 注册登记地址查询 (15)8.6.3.2 被隔离部件查询 (15)8.6.3.3 系统配置查询 (15)8.6.3.4 联动编程查询 (15)8.6.3.5 直接控制故障检测查询 (16)8.6.3.6 组网控制器查询 (16)8.6.3.7 汉字注释查询 (16)8.6.3.8 历史记录 (16)8.6.4 测试 (16)8.6.4.1 回路部件状态信号值 (17)8.6.4.2 探测器模拟量曲线 (17)8.6.4.3 回路状态信号浏览 (17)8.6.4.4 数据查询 (17)8.6.4.5 探测器类型状态 (17)8.6.4.6 报警声光 (17)8.6.4.7 烟感数控标定 (18)8.6.4.8 烟箱检验 (18)9 联动逻辑编程语句格式 (18)10 使用与维护 (20)11 运输、储存 (20)12 随机附件 (20)13 其它 (20)1概述JB-QB-BK8000火灾报警控制器（联动型）（以下简称控制器）是我公司为了满足火警市场的不断发展需求而研制开发的新产品。
K 系列产品 说明书
第2页
目 录
第一章 产品介绍 .............................................................................................................................................. 5 1.1 产品概述............................................................................................................................................. 5 1.2 产品主要功能 ..................................................................................................................................... 5 第二章 开箱检查和线缆连接 ........................................................................................................................... 7 2.1 开箱检查............................................................................................................................................. 7 2.2 硬盘安装.......................................
TCL王牌程控交换机集团电话使用说明书(改良版)
TCL 程控机使用方法编程须知分机要用双音频机，所有系统编程必须在６０１－６０４号分机上操作。
系统编程输入正确会听到“嘟”一声正确音，输入错误会听“嘟嘟嘟”三声错误音。
在输入指令时，必须在正音及错误音结束后方可输入，否则会造成输入错误。
编程结束后，无须停电，所设功能即能生效。
进入系统编程状态编程状态下指令可连续输入不必挂机。
外线指邮局来的线（与交换机ＬＩＮＥＩ－ＬＩＮＥ４口连接），也称中继；线指与交换机６０１－６１６口连接的线。
编程主机在直接出局时拨*#*XXXX；在间接出局时拨#*XXXX（XXXX为四位编程密码，出厂时0000）；当听到“嘟”一声表示己进入系统编程状态，密码更改方法参见密码修改，如输入密码错误可在听完错误提示音后继续输入密码（无须输入*#*）。
则输入：提编程主机（1-4号分机）；输入“*#*0000”；嘟”一声*特别注意以下功能设置需在编程状态下进行；编程时分机顺序号Ｎ为01-16）；（为两位数）；外线编号M为1-4（一位数）１、恢复出厂状态指令：0000#说明：恢复时要稍等待，听到证实音表示已经初始化。
初始状态值参见附录二。
此指令不恢复弹性编码所编分机；２、密码修改指令：09XXXX# XXXX为编程密码，在初始状态时１号主码为0000说明：听到嘟一声，即己修改编程密码，例如：091234#---编程密码改为1234，则输入：在系统编程状态下：输入“091234#”：嘟”一声３、闪断（拍叉转移用）时间设置'指令：00L#（L=1-5）L=1（0．8秒）；L=2（1．0秒）；L=3（1．2秒）；L=4（1．5秒）；L=5（1．8秒）注：拍叉（闪断）即拍叉簧，是指一种操作，可用手指把叉簧，压到底，大约一秒的时间，即刻又把手指放开，在需要拍叉的时候如果操作正确，系统会发出“嘟”的一声确认音。
如果没有听到“嘟”的一声或听到“嘟嘟嘟”的三声，就要重新操作。
４、开通外线指令：0600# 开通外线0610# 关闭所有外线.王牌集团.交换机060M# 开通第M号外线061M# 关闭第M号外线（M=1-4）说明：用来设定外线端口是否连有外线：如外线端口连有外线则需要开通，如某外线端口没连外线则须关闭此外线。
TCL电话机使用说明
1．话机设置：在挂机状态按“设置”键液晶屏显示“set 1 date”，按“上翻”、“下翻”键选择设置的项目，按“删除”键回到挂机状态。
2．时间设置：在挂机状态下按“设置”键，可进入设置状态，液晶屏显示“set 1 date”，再按“设置”键，液晶屏显示年份的闪烁，此时可按“上翻”、“下翻”键可修改，正确后按“设置”键进入月、日、时、分的设置，其设置方法与年份设置相同，调好后按“设置”键进入区码设置。
3．区码设置：时间设置完后，当液晶屏显示“set 2 c0de”，按“设置”键可进入区码设置，液晶屏显示“0----”，此时按“上翻”、“下翻”键设置相应的区号，按“设置”键可移向下一位(不足四位的可直接移出)。
如本地码已设为“0752”，当地交换机所送的号码为“8”，按“重拨／回拨”键时，液晶屏只显示“22888”。
完成后按“设置”键可进入外线码设置。
4．外线码设置(若普通用户可跳过此项)：区码设置完后，当液晶屏显示“set 3 pcode”，按“设置”键可进入外线码设置，液晶屏显示“-”并闪烁，此时按“上翻”、“下翻”键可修改为“0—9或—(无)”，此项设置适用于小型交换机或汇线通业务，当话机设置好外线码后，用户在回拨来电号码时会自动在号码前加上外线码。
完成后按“设置”键进入液晶屏亮度调节设置。
5．液晶屏亮度调节：外线码设置完后，当液晶屏显示“set 4 lcd”，此时按“设置”键确认，液晶屏显示“lcd 3”，按“上翻”、“下翻”键可改变液晶屏的亮度级别(共八级)，完成后按“设置”键进入“r”键时间设置。
6．设置“r”键时间：“r”键时间固定为100ms。
“r”键与*、#键配合使用即可实现程控交换机提供的特殊服务功能。
至于何种功能，请到本地电信部门查询。
7．设置自动ip号码：设置完“闪断”时间后，当液晶屏显示“set 6 lp0”，按“设置”键，液晶屏显示“--------”，键盘直接输入固定ip号码(如中国电信的ip号17909)，按“删除”键可删除当前位。
TCL HCD868(36)TSDL 说明书
1
ＨＣＤ８６８（３６）ＴＳＤ（Ｌ）
各部分功能图解
１ ． 收线钮 ５ ． 下翻键 ２ ． 喇叭 ６．ＯＰＥＮ键 ３ ． 液晶显示屏 ７ ． 回拨键 ４ ． 上翻键 ８ ． 去电键
2
ＨＣＤ８６８（３６）ＴＳＤ（Ｌ）
９ ． 数字键 １ ４ ． 存储键 １８． 免提键
ＨＣＤ８６８（３６）ＴＳＤ（Ｌ）
本机主要功能特点：
ＦＳＫ／ＤＴＭＦ 双制式兼容来电显示功能（显示来电号码、来电日期和时间） 。
具有挂机预置拨号、修改功能（手机拨号方式 ） 。 ４０ 组来电信息查询及 １０ 组去电信息查询。 特别设计了 ＩＰ 键及其智能拨出。 回拨功能可将翻阅来电、去电及预拨号码直接拨出。 动画大屏幕、可显示年、月、日、星期、时间。 多种 Ｒ 时间选择（１０００／６００／３００／１８０／１２０／９０ｍｓ） 。 来电报号功能。 防盗功能。 夜光按键． １２ 首和弦铃声。 铃声 ／ 免提音量键控。 长途锁可锁“０ ”和“Ｉ Ｐ ” （ 只适用于带锁机型） 。
３ ． 设置长途码：
ＬＣＤ 会显示 ＳＥＴ ３ ＬＣＯＤＥ，此时按设置键进入长途码的设置，ＬＣＤ 会显示 ＬＣＯＤＥ，，第一 个 “ － ” 闪烁 （ 若已 设 置 了长 途 码 ，则 显 示 已 设 置 的 号 码 ， 号 码第 一 位 闪烁 ） 。按 “ 上翻 ” 、 “下翻”键可将长途码修改为 ０ 到 ９ ，完成第一位设置后，按设置键进入第二位设置，以此类推。
如何安装电话：
１ ． 电话机应安装在干燥、 通风、无腐蚀 气体的地方。 ２ ． 打开话机底部的电池盒盖，装入三节五号电池（注意极性方向） 合上电池盖。若话机无显 ， 示，请取出电池，等 ２ 分钟再重新装好电池。 ３ ． 话机前请到当地的电信部门申请开通来电信息显示的服务，否则不具有此功能，但可做多功 能电话机使用。 ４ ． 接好外线后，提一下手柄，即可开始使用。使用时尽可能少用分线器或防盗器，以免影响 来电显示功能的正常使用。
TCL程控交换机使用说明
TCL 程控电话机使用方法编程须知分机要用双音频电话机，所有系统编程必须在６０１－６０４号分机上操作。
系统编程输入正确会听到“嘟”一声正确音，输入错误会听“嘟嘟嘟”三声错误音。
在输入指令时，必须在正音及错误音结束后方可输入，否则会造成输入错误。
编程结束后，无须停电，所设功能即能生效。
进入系统编程状态编程状态下指令可连续输入不必挂机。
外线指邮局来的电话线（与交换机ＬＩＮＥＩ－ＬＩＮＥ４口连接），也称中继；内线指与交换机６０１－６１６口连接的线。
编程主机在直接出局时拨*#*XXXX；在间接出局时拨#*XXXX（XXXX为四位编程密码，出厂时0000）；当听到“嘟”一声表示己进入系统编程状态，密码更改方法参见密码修改，如输入密码错误可在听完错误提示音后继续输入密码（无须输入*#*）。
则输入：提编程主机（1-4号分机）；输入“*#*0000”；嘟”一声*特别注意以下功能设置需在编程状态下进行；编程时分机顺序号Ｎ为01-16）；（为两位数）；外线编号M为1-4（一位数）１、恢复出厂状态指令：0000#说明：恢复时要稍等待，听到证实音表示已经初始化。
初始状态值参见附录二。
此指令不恢复弹性编码所编分机号码；２、密码修改指令：09XXXX# XXXX为编程密码，在初始状态时１号主机密码为0000说明：听到嘟一声，即己修改编程密码，例如：091234#---编程密码改为1234，则输入：在系统编程状态下：输入“091234#”：嘟”一声３、闪断（拍叉转移用）时间设置'指令：00L#（L=1-5）L=1（0．8秒）；L=2（1．0秒）；L=3（1．2秒）；L=4（1．5秒）；L=5（1．8秒）注：拍叉（闪断）即拍叉簧，是指一种操作，可用手指把叉簧，压到底，大约一秒的时间，即刻又把手指放开，在需要拍叉的时候如果操作正确，系统会发出“嘟”的一声确认音。
如果没有听到“嘟”的一声或听到“嘟嘟嘟”的三声，就要重新操作。
TCL-HCD868(65)TSD(L)电话说明书
在时间设置完后按〈设置〉键，LCD显示“SET 2 CODE”，此时按〈设置〉键确认，可进入区码设置，LCD显示“0 - - - -”，并在第一位闪烁，此时按〈上翻〉或〈下翻〉键可将当前闪烁位修改为“0～9或-”，按〈设置〉键确认并移向下一位，设完后按〈设置〉键可完成区码的设置及进入下一项设置。来电号码大于或等于１０位并且前面几位与所设区码完全一致，则在回拨时将自动去掉这几位号码。
HCD868(65)TSD(L)
时间设置：
在挂机状态下按〈设置〉键， LCD显示“SET 1 DATE”，按〈设置〉键确认，LCD上显示的年闪烁，此时可按〈上翻〉或〈下翻〉键可将当前闪烁位修改，完成后按〈设置〉键确认，然后按同样的方法设置月、日、时、分，完成后按〈设置〉确认。
区码设置：
（2）来电报号功能启动后，话机按设定的报号次数进行报号。
（3）当遥控查询功能启动后，有电话打进时8次振铃后本机将自动启动免提进入遥控查询状态：首先输出一声短Bi音提示用户输入查询密码，用户输入4位查寻密码后，若密码错误则输出两声短促的Bi-Bi提示用户重新输入密码，连续输入三次错误密码本机将结束报号操作自动收线。若密码正确则输出一声长Bi音，然后开始由最近的新来电开始依次向前报出所有新来电号码，报完所有新来电号码后输出三连音Bi-Bi-Bi自动收线。
IP1的拨出：
1、在挂机或取线状态下直接按IP1可直接将其拨出。
2、预拨号、来去电查询等操作后按IP1，则本机将先拨出IP号码，然后拨出所需的号码。若长按重拨键2秒还可以在查到的来电号码前面加0拨出。
4、防盗打功能：
1）防盗设置：在待机状态下按〈下翻/防盗〉键2秒，LCD显示“STEAL OFF”，按〈上翻〉或〈下翻〉键可修改“OFF ”或 “ON ”，选定后按〈设置〉键确认并退出防盗设置。 “ON” 为开启防盗功能、“OFF” 为不防盗。
使用说明书(专用话机)
1.1 1.2 1.2.1 1.2.2 1.3 1.3.1 1.3.2 1.4 1.4.1 2.1 2.1.1 2.1.2 2.1.3 2.2 3.1 3.1.1 3.1.2 3.2 3.2.1 3.2.2 3.3 3.3.1 3.3.2 4.1 4.1.1 4.2 4.2.1 4.2.2 4.3 4.4 4.5 4.5.1 4.5.2 A.1 A.1.1 A.1.2 安全上的注意 .......................................................................................................................4 概述 .....................................................................................................................................4 在当地办公室LAN上使用集团电话专用话机 ....................................................................4 在当地和远程办公室的LAN使用集团电话专用话机 ..........................................................6 网络管理 ..............................................................
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
［TCL868BK］
备注：PC
管理计费软件请登录本公司网站下载
96BK后板图为例
1
电源保险电源插口2
RS232电源串口CPU 卡3
音频卡
4外置音乐源接口彩铃导录接口广播接口外线卡（01号到08号）
端口5分机卡（001至096端口）6接地端子7注意：出厂时分机号码为2001至2096
外线卡图分机卡图
参照第22页8.9)
注意：如果某些电话机在转接过程中出现断线情况，请更换电话机或参照 第19页7.4将闪断时间调整到合适的时间
20、彩铃导录接口
注释：为了更好的提供自录外置电话话务员，本机提供了彩铃导录接口，使语音效果更清晰人性化。
（参考第10页1.5项或软件导录）
默认
（可以使用PC彩铃导入，详见第8页20项）
监听效果合格后转回电脑值班方式才可使外线打入听到电脑语音（设置参考9页1.1项或1.2项）如果发现录音不满意时可以重新录音，新的一次录音将自动覆盖原来的信息。
（在电脑值班方式有效）
（在电脑值班方式有效）
（设置此项需先操作2.1项）
（外线端口C01-C08)（外线端口C09-C16)
出厂时默认号码2001-2128（设置此项先确定分机位数参见5.3项）
设置分机的第一呼出等级格式：*61 ABCD M #
注释：“ABCD”为分机号码的现时号码：
“M ”为呼出等级：M =0表示分机只能内部通话： M =1表示分机不能拨打长途电话
M =2表示分机不能拨打国际长途
M =3表示分机无呼出限制 M =4-6表示分别限制拨第4至6等级字头（参考6.7项） M =7-9表示分别可以拨打第7至9等级的特许拨号字头 （请参考18页6.8项）
4.本机出厂时分机号为四位，如果分机需调整为2位或者3位，需设 置（
5.3项）字头与位数才有效
（*设置此项须先明确M 等级字头）
例如： M =1 ABCD=0（限制国内长途，可以呼市话）
M =2 ABCD=00（限制国内长途，可以呼市话）
M =3 ABCD=17909（限制IP 字头）
“M ”为呼出等级：M =0表示分机只能内部通话： M =1表示分机不能拨打长途电话 M =2表示分机不能拨打国际长途 M =3表示分机无呼出限制
M =4-6表示分别限制拨第4至6等级字头（参考6.7项）
M =7-9表示分别可以拨打第7至9等级的特许拨号字头（请参考18页6.8项）
(632BK无此功能）
(632BK无此功能）
户。
