钢结构单层工业厂房的定义
• 钢结构单层工业厂房是指采用钢材为主要结构材料，以单层形 式建设的工业厂房。其结构形式多样，可以根据不同的生产工 艺和设备要求进行定制，广泛应用于机械制造、电子电器、化 工等工业领域。
基础结构的搭建
确定基准线
01
根据施工图纸和现场实际情况，确定厂房的基准线，确保安装
位置准确。
安装基础构件
02
按照施工图纸的要求，安装厂房的基础构件，如混凝土立柱、
地脚螺栓等。
水平度和垂直度调整
03
通过测量和调整，确保基础结构的水平度和垂直度符合设计要
求。
钢结构的组装与连接
钢构件加工
根据施工图纸，对所需钢构件进 行切割、打孔、焊接等加工。
03
钢结构单层工业厂房的安 装流程
施工前的准备
现场勘查
对安装现场进行实地考察， 了解地形、地质、气象等 条件，以便制定合适的施 工方案。
制定计划
根据勘查结果和工程要求， 制定详细的施工计划，包 括材料采购、人员组织、 进度安排等。
准备工具和材料
根据施工计划，准备所需 的安装工具和材料，如焊 接机、螺丝刀、钢构件等。
可持续性原则
设计时应考虑节能、环保和资源 循环利用，采用绿色建材和节能
技术，降低能耗和环境污染。
结构设计
基础设计
支撑和吊装结构设计
根据地质勘察资料和载荷要求，进行 基础结构设计，确定基础形式和尺寸。
根据设备运行和吊装需求，设计支撑 结构和吊装方案，确保设备安装和运 行安全可靠。
单层钢结构工业厂房施工组织设计
单层钢结构工业厂房施工组织设计一、概述单层钢结构工业厂房是一种常见的建筑类型，其施工组织设计是确保施工过程顺利进行的关键。
本文将介绍单层钢结构工业厂房的施工组织设计，包括施工准备、施工方案、施工进度计划、施工质量保证措施等方面的内容。
二、施工准备1、技术准备：进行图纸会审，确认施工图纸的正确性；编制施工组织设计，明确施工方案、技术要求和安全措施；进行技术交底，确保施工人员了解施工方案和技术要求。
2、物资准备：根据施工需要，采购合格的钢材、焊接材料、涂料等原材料；准备施工机具、检测仪器等设备。
3、劳动力准备：选择具有丰富经验的施工队伍，并进行安全培训和技术交底；合理安排劳动力，确保施工进度。
4、现场准备：进行现场勘查，确定施工场地和临时设施的位置；进行现场清理和整平，确保施工条件符合要求。
三、施工方案1、钢结构制作：按照图纸要求，制作钢结构构件；进行构件检验和校正，确保符合规范要求；进行防腐处理，提高构件的使用寿命。
2、钢结构安装：根据施工图纸，进行钢结构安装定位；按照安装顺序，逐一安装钢结构构件；进行安装检验和校正，确保钢结构安装精度符合要求。
3、焊接与防腐：按照焊接规范进行焊接作业；进行焊缝质量检验，确保焊接质量符合要求；进行防腐处理，提高厂房的使用寿命。
四、施工进度计划1、制定施工进度计划表：根据施工合同和施工方案，制定详细的施工进度计划表；明确各阶段的任务、时间节点和完成标准。
2、进度监控与调整：对施工进度进行实时监控，及时发现并解决问题；根据实际情况，对施工进度计划进行调整，确保按时完成施工任务。
五、施工质量保证措施1、建立质量管理体系：建立完善的质量管理体系，明确质量标准和检测方法；制定质量管理计划，指导施工过程中的质量控制。
2、原材料质量控制：对原材料进行严格把关，确保进场的原材料符合规范要求；进行原材料检验和试验，确保原材料质量稳定可靠。
3、施工过程质量控制：对施工过程进行全面质量控制，包括焊接、防腐处理等关键环节；进行质量检测和验收，确保施工质量符合要求。
单层工业厂房设计
单层钢结构厂房施工方案一、设计目标1.1项目概述本项目为单层钢结构厂房，位于XX市工业园区，用途为生产车间和仓库。
总建筑面积为XXX平方米，建筑高度为X米。
1.2设计要求（1）满足工厂的功能需求，包括生产车间、仓库和辅助设施；（2）保证结构的稳定性和安全性；（3）考虑节能和环保要求。
二、施工工艺流程2.1地基处理与基础施工（1）进行地质勘察和地基处理；（2）根据实际地基情况选择适当的基础形式，如浅基础或深基础；（3）基础施工，包括地基回填、地下排水系统的安装，基础的浇筑和养护等。
2.2钢结构制造与安装（1）根据设计图纸制造钢结构构件；（2）将制造好的构件运输至现场，并根据施工图纸进行组装和安装；（3）借助吊车、起重机等设备进行吊装，保证安装质量和进度。
2.3墙体和屋面施工（1）根据设计要求搭建脚手架；（2）进行墙体施工，包括砌筑和抹灰；（3）进行屋面施工，包括龙骨安装、防水处理和屋面材料的安装。
2.4框架与楼板施工（1）安装框架结构的立柱、梁和檩条；（2）进行楼板施工，包括搭设脚手架、铺设钢筋和浇筑混凝土。
2.5安装门窗和辅助设施（1）安装门窗，包括厂房入口门、紧急出口门和车间窗户等；（2）安装辅助设施，如照明设备、通风设备和消防设备等。
2.6道路与排水系统施工（1）进行场地平整与填土；（2）进行道路施工，包括路面铺设和标线划定；（3）安装排水系统，包括雨水管道和雨水口等。
2.7室内装修与设备安装（1）进行室内装修工作，包括墙面涂料、地面铺装和天花板安装等；（2）安装生产设备和仓储设备，保证设备的正常运行。
三、质量控制措施3.1材料质量控制（1）选用符合国家标准的优质材料；（2）对进场材料进行严格的检查和验收。
3.2结构质量控制（1）制定详细的施工工艺流程和施工方案；（2）加强施工现场的管理，保证施工质量；（3）进行钢结构与地基、墙体的连接强度检测。
3.3安全质量控制（1）制定施工安全规范和操作规程，保证施工人员的安全；（2）加强施工现场的安全管理，定期进行安全检查和隐患排查；（3）安装必要的安全设施，如安全防护网、安全通道等。
单层门式钢结构厂房

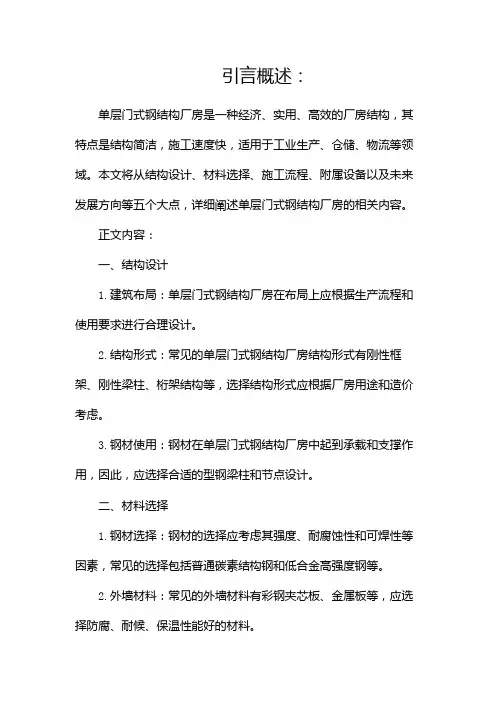

引言概述：单层门式钢结构厂房是一种经济、实用、高效的厂房结构，其特点是结构简洁，施工速度快，适用于工业生产、仓储、物流等领域。
本文将从结构设计、材料选择、施工流程、附属设备以及未来发展方向等五个大点，详细阐述单层门式钢结构厂房的相关内容。
正文内容：一、结构设计1.建筑布局：单层门式钢结构厂房在布局上应根据生产流程和使用要求进行合理设计。
2.结构形式：常见的单层门式钢结构厂房结构形式有刚性框架、刚性梁柱、桁架结构等，选择结构形式应根据厂房用途和造价考虑。
3.钢材使用：钢材在单层门式钢结构厂房中起到承载和支撑作用，因此，应选择合适的型钢梁柱和节点设计。
二、材料选择1.钢材选择：钢材的选择应考虑其强度、耐腐蚀性和可焊性等因素，常见的选择包括普通碳素结构钢和低合金高强度钢等。
2.外墙材料：常见的外墙材料有彩钢夹芯板、金属板等，应选择防腐、耐候、保温性能好的材料。
3.屋面材料：常见的屋面材料有彩钢瓦和金属板等，应选择耐腐蚀、防水、保温性能好的材料。
三、施工流程1.土建工程：包括场地平整、基础施工等，土建工程的优质施工直接影响到整个厂房的质量。
2.钢结构制作：包括钢材预处理、焊接、喷漆等，应按照设计要求进行精确制作，确保结构的强度和稳定性。
3.安装调试：包括吊装、焊接、拼装等，应按照施工图纸和工艺要求进行安装调试工作。
4.防火、防腐处理：根据需求，对厂房进行防火、防腐处理，确保厂房的安全使用。
四、附属设备1.门窗：应选择品质好、密封性能强的门窗产品，确保厂房内外的安全和舒适性。
2.照明：应按照标准配置正确数量的照明设备，提供良好的工作环境。
3.排水系统：应设计合理的排水系统，确保雨水排除及时，防止厂房内部积水。
4.电气系统：电气系统的设计应满足生产和工艺设备的需要，考虑到安全和能源效率。
五、未来发展方向1.现代化自动化：随着科技的不断进步，单层门式钢结构厂房将朝着自动化、智能化发展，提高生产效率和产品质量。
(整理)单层厂房结构布置
单层厂房的结构体系一、单层工业厂房的结构型式1.单层钢筋混凝土柱厂房：主要承重构件采用钢筋混凝土柱，钢筋混凝土屋架（薄腹梁）或钢屋架。
当有吊车时，一般采用钢筋混凝土吊车梁。
2.单层钢结构厂房：主要承重构件采用钢柱、钢屋架、钢吊车梁。
3.门式刚架轻工厂房：门式刚架是由柱和梁结合在一起，形状像门字的结构。
有钢筋混凝土门式刚架和钢门式刚架二种。
二、单层工业厂房的柱网布置单层厂房柱子的开间尺寸一般均为6.0m，当有特殊需要时也可为：9m，12m。
厂房的跨度（即柱子的进深间距）一般为：9m，12m，15m，18m，21m，24m，27m，30m……等，柱网的尺寸都是3.0m的模数。
厂房的山墙应布置抗风柱，其间距一般为6.0m，亦可根据山墙门洞位置，调整确定抗风柱的位置。
三、单层工业厂房围护墙单层工业厂房的围护墙，宜采用外贴式的轻质墙体（或砖砌体）即外墙体紧贴柱外皮设置，轻质墙体与柱宜采用柔性连接。
（一）当有抗震设防要求时，单层钢筋混凝土柱厂房的砌体隔墙和围护墙应符合下列要求：l.砌体隔墙与柱宜脱开或柔性连接，并应采取措施使墙体稳定，隔墙顶部应设现浇浇钢筋混凝土压顶梁。
2.厂房的砌体围护墙宜采用外贴式并与柱可靠拉结；不等高厂房的高跨封墙和纵横向厂房交接处的悬墙采用砌体时，不应直接砌在低跨屋盖上。
3.砌体围护墙在下列部位应设置现浇钢筋混凝土圈梁：（1）梯形屋架端部上弦和柱顶的标高处应各设一道，但屋架端部高度不大于900mm 时可合并设置。
（2）8度和9度时，应按上密下稀的原则，每隔4m左右在窗顶增设一道圈梁，高厂房的高低跨封墙和纵墙跨交接处的悬墙，圈梁的竖向间距不应大于3m。
（3）山墙沿屋面应设钢筋混凝土卧梁，并应与屋架端部上弦标高处的圈梁连接。
4．圈梁的构造应符合下列规定：（1）圈梁宜闭合，圈梁截面宽度宜与墙厚相同，截面高度不应小于180mm；圈梁的纵筋，6～8度时不应少于4A12，9度时不应少于4A14。
单层钢框架结构厂房造价指标

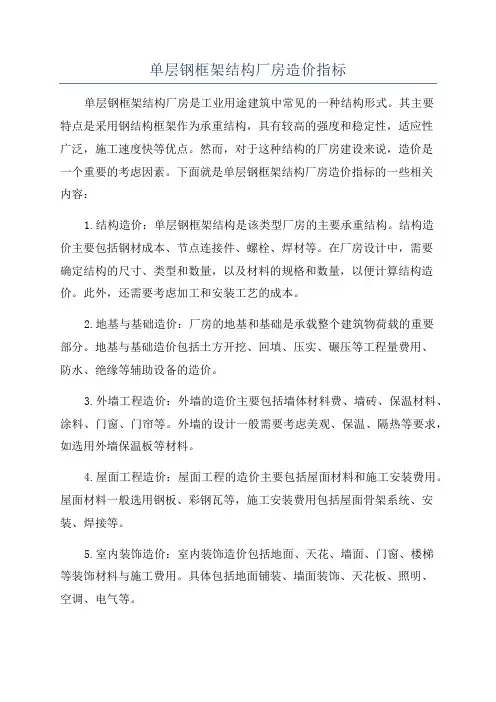

单层钢框架结构厂房造价指标单层钢框架结构厂房是工业用途建筑中常见的一种结构形式。
其主要特点是采用钢结构框架作为承重结构，具有较高的强度和稳定性，适应性广泛，施工速度快等优点。
然而，对于这种结构的厂房建设来说，造价是一个重要的考虑因素。
下面就是单层钢框架结构厂房造价指标的一些相关内容：1.结构造价：单层钢框架结构是该类型厂房的主要承重结构。
结构造价主要包括钢材成本、节点连接件、螺栓、焊材等。
在厂房设计中，需要确定结构的尺寸、类型和数量，以及材料的规格和数量，以便计算结构造价。
此外，还需要考虑加工和安装工艺的成本。
2.地基与基础造价：厂房的地基和基础是承载整个建筑物荷载的重要部分。
地基与基础造价包括土方开挖、回填、压实、碾压等工程量费用、防水、绝缘等辅助设备的造价。
3.外墙工程造价：外墙的造价主要包括墙体材料费、墙砖、保温材料、涂料、门窗、门帘等。
外墙的设计一般需要考虑美观、保温、隔热等要求，如选用外墙保温板等材料。
4.屋面工程造价：屋面工程的造价主要包括屋面材料和施工安装费用。
屋面材料一般选用钢板、彩钢瓦等，施工安装费用包括屋面骨架系统、安装、焊接等。
5.室内装饰造价：室内装饰造价包括地面、天花、墙面、门窗、楼梯等装饰材料与施工费用。
具体包括地面铺装、墙面装饰、天花板、照明、空调、电气等。
6.设备与设施造价：根据厂房的用途，需要配置相应的设备与设施，比如通风设备、空调设备、电气设备、水暖设备等。
这些设备的造价需要根据具体情况进行估算。
7.其他费用：在厂房建设过程中，还需要考虑一些其他费用，如设计费用、监理费用、审图费用、施工单位利润等。
需要注意的是，单层钢框架结构厂房的造价会受到多种因素的影响，如地理位置、设计要求、材料选择、市场行情等。
因此，在进行厂房建设预算时，需要根据实际情况进行具体的预估和估算工作。
同时，为了确保项目的顺利进行，可以请相关专业领域的人员进行专业分析和预测。
单层工业厂房结构-1
单层工业厂房结构-1引言工业厂房是指用于生产、制造或加工物品的建筑物。
单层工业厂房结构是一种常见的工业厂房结构形式。
本文将详细介绍单层工业厂房结构的设计原理、构造方式以及优势。
设计原理单层工业厂房结构的设计原理主要包括以下几个方面：1.承重原理：单层工业厂房结构需要承受从上部传递下来的荷载，包括自重、人员作业荷载、设备荷载等。
因此，结构设计需要合理考虑承重原理，确保结构的稳固和安全性。
2.刚度原理：工业厂房的结构需要具备足够的刚度，以保证在荷载作用下不会发生过大的变形。
刚度的设计原则包括选择适当的材料和构造形式，以及合理设计结构的截面和连接方式。
3.抗震原理：工业厂房作为一种建筑物，需要具备一定的抗震性能。
单层工业厂房结构应考虑地震荷载对结构的影响，采取相应的抗震措施，如设置适当的支撑结构、增加构造物的整体稳定性等。
构造方式单层工业厂房结构的构造方式可以分为以下几种：1.钢架结构：钢架结构是一种常用的单层工业厂房结构形式。
其主要由钢柱、钢梁和钢柱与钢梁之间的连接构件组成。
钢架结构具有重量轻、强度高、施工速度快等优点，适用于大跨度、大空间要求的工业厂房。
2.钢筋混凝土框架结构：钢筋混凝土框架结构也是单层工业厂房结构中常见的一种形式。
其由混凝土柱、混凝土梁和混凝土柱与混凝土梁之间的连接构件组成。
钢筋混凝土框架结构具有刚度高、抗震性好等特点，适用于对结构刚度和抗震性能要求较高的工业厂房。
3.钢结构混凝土组合结构：钢结构混凝土组合结构是钢结构和钢筋混凝土结构相结合的一种形式。
通常在单层工业厂房的某些部位采用钢结构，以提高结构的承载能力和刚度，而其他部位采用钢筋混凝土结构，以满足结构的抗震性能要求。
优势相比于其他结构形式，单层工业厂房结构具有以下优势：1.空间利用率高：单层工业厂房结构通常没有楼板，可以最大限度地利用空间，方便进行物品的堆放和运输。
2.施工周期短：由于单层工业厂房结构的构造相对简单，施工周期较短，可以快速建造投入使用。
单层厂房钢结构构造详解
二、柱网和温度伸缩缝的布置
1.柱网布置 2.温度伸缩缝
第9章 单层厂房钢结构
第9章 单层厂房钢结构
第9章 单层厂房钢结构
空间桁架
第9章 单层厂房钢结构
第9章 单层厂房钢结构
网架
第9章 单层厂房钢结构
一、 钢屋盖结构的形式、组成及布置
钢屋盖结构通常由屋面、檩条、屋架、托架和天窗等构件 组成。根据屋面材料和屋面结构布置情况的不同，可分为无檩 屋盖体系和有檩屋盖体系。
芬克式屋架、再分式腹杆受压杆
件在平面外计算长度同上，平面内计
算长度为节点长度。
l1——屋架弦杆侧向支承点之间的距
三角形桁架
第9章 单层厂房钢结构
（2）梯形桁架 外形与弯矩图较接近，受力好，省材料，应用广泛。 适
用于屋面坡度平缓且跨度较大时的无檩屋盖结构。
人字式 特点：腹杆总长度短，节点少。
再分式 特点：可避免节间直接受荷（非节点荷载）。
梯形桁架
屋架高度 梯形屋架的中部高度一般为
（1/10～1/6）L，与柱刚接的 梯形屋架，端部高度一般为 （1/16～1/12）L，通常取为 1.6～2.4m。
第9章 单层厂房钢结构
1. 桁架的形式
主要有三角形、梯形、矩形等。
（1）三角形桁架 受力不均匀，刚度小，坡度大，
排水好，适用于中、小跨度（l
在18～24m）采用轻型屋面材 料的有檩体系。
· 外形和弯矩图不相适应，弦杆内 力分布不均匀，近支座处内力大， 近跨中处小，横向刚度小。
· 上下弦交角小，端节点构造复杂。 可将上弦或下弦改变为折线形或陡 坡梯形，以改善受力和节点构造。
支撑可作为屋架弦杆的侧向支撑点，减小弦杆出平面外的计算长度。
《单层厂房钢结构 》课件
解决方案：优化设计，提高结构稳定 性
问题：钢结构施工过程中出现质量问题 解 决方案：加强质量管理，确保施工质量
解决方案：加强质量管理，确保施工 质量
问题：钢结构安装过程中出现偏差 解决方 案：采用精确定位技术，确保安装精度
解决方案：采用精确定位技术，确保 安装精度
应用领域
工业厂房： 如汽车制 造、机械 加工、电 子设备制 造等
仓储物流： 如仓库、 物流中心 等
农业设施： 如温室大 棚、养殖 场等
公共设施： 如体育馆、 展览馆、 机场等
住宅建筑： 如别墅、 公寓等
临时建筑： 如临时办 公室、临 时仓库等
单层厂房钢结构设计
设计原则和流程
设计原则：安全、经济、美观、实用 设计流程：需求分析、方案设计、结构计算、图纸绘制、施工图设计、施工安装 结构设计：考虑荷载、抗震、防火、防腐等因素 施工安装：严格按照图纸和规范进行，确保工程质量和安全
物联网技 术：实现 远程监控 和管理
绿色建筑和可持续发展
绿色建筑：采用环保材料，减少能源消耗，降低环境污染 可持续发展：注重资源循环利用，提高建筑使用寿命，降低维护成本 智能建筑：利用现代科技，提高建筑智能化水平，提高能源利用效率 绿色建筑认证：获得绿色建筑认证，提高建筑市场认可度，增加市场竞争力
单层厂房钢结构
汇报人：
单击输入目录标题 单层厂房钢结构概述 单层厂房钢结构设计 单层厂房钢结构施工 单层厂房钢结构防腐与防火 单层厂房钢结构工程实例
添加章节标题
单层厂房钢结构概述
定义和特点
定义：单层厂房钢结构是指由钢结构组成的单层厂房，主要用于工业 生产、仓储等用途。 特点：结构
轻、重型单层工业厂房钢结构设计区别与联系
2）抗剪要求：
3）局部挤压应力计算：
（3）翼缘尺寸 腹板的高度和厚度确定后，可求翼缘所需的面积A1。
非重级工作制吊车梁：
重级工作制吊车梁：
翼缘厚度应不小于8mm；翼缘宽度一般为（1/5~1/3）h当上翼缘轨道用压板连接时，翼缘宽度不大于300mm考虑到局部稳定，翼缘宽度应不大于30t（Q235）或24t（Q345）
（a）
H
（b）
（c）
（d）
采用长圆孔螺栓连接
3 荷载
轻型和重型单层工业厂房所承受的荷载种类大体相同永久荷载、活荷载、风荷载、雪荷载、吊车荷载、地震作用
地震作用
抗震设防区的重型厂房都应考虑地震作用的计算。
图4-6 重型厂房考虑地震作用时的分析模型
吊车系统
吊车系统
吊车梁系统
承受横向水平力作用，加强吊车梁的上翼缘：（1）上翼缘的钢板加厚加宽（2）制动梁或制动桁架
吊车梁内力计算
计算最大弯矩时的布置
吊车梁内力计算
吊车梁设计
1.截面选择（1）梁的高度在确定吊车梁的高度时，应考虑经济、刚度要求、建筑净空要求和腹板钢板规格。近似把吊车梁作为承受均布荷载的简支梁：
非重级工作制吊车梁的最小高度为：
重级工作制吊车梁的最小高度为：
（2）腹板的厚度 吊车梁的腹板厚度一般按经验公式、支座处抗剪要求和局部挤压条件来选定。1）经验公式：
上翼缘与腹板的连接焊缝
下翼缘与腹板的连接焊缝
图4-43 焊透的T形连接焊缝
例4.2 焊接实腹式吊车梁设计
1.设计资料
吊车资料 表例4-2A
（2）走道荷载，2kN/m2；（3）采用简支焊接实腹式工字型吊车梁，跨度为12m；（4）制动结构用焊接实腹式制动梁，宽度为1m；（5）吊车梁用Q345钢，焊条用E50型。
30米跨钢结构单层工业厂房结构施工图(含建筑)
钢结构房屋安装施工组织
钢结构房屋安装施工组织一、单层工业厂房钢结构工程施工组织钢结构的厂房主要是指主要的承重构件是由钢材组成的，包括钢柱子、钢梁、钢结构基础、钢屋架、钢屋盖，注意钢结构厂房的墙也可以采用砖墙维护。
钢结构厂房可以分轻型和重型钢结构厂房。
钢构件可以在工厂预先制作好并运输至现场，也可在现场拼装。
单层钢结构工业厂房的施工工艺流程如图4．3所示，其中钢柱、梁等构件的吊装工程仍是施工中的核心环节。
图4．3 单层工业厂房钢结构工程施工工艺流程1）钢柱的安装一般钢柱弹性和刚性都很好，吊装时为了便于校正一般采用一点吊装法，常用的钢柱吊装法有旋转法、递送法和滑行法。
对于重型钢柱可采用双机抬吊。
钢柱的校正包括：①柱基标高调整。
根据钢柱实际长度、柱底平整度、钢牛腿顶部距柱底部的距离，重点保证钢牛腿顶部标高值，以此来控制基础找平标高。
②平面位置校正。
在起重机不脱钩的情况下，将柱底定位线与基础定位轴线对准缓慢落至标高位置。
③钢柱校正。
优先采用缆风绳校正（同时柱脚底板与基础间间隙垫上垫铁），对于不便采用缆风绳校正的钢柱可采用可调撑杆校正。
2）钢吊车梁的安装钢吊车梁安装一般采用工具式吊耳或捆绑法进行吊装。
在进行安装前应将吊车梁的分中标记引至吊车梁的端头，以利于吊装时按柱牛腿的定位轴线临时定位。
钢吊车梁的校正包括标高、纵横轴线和垂直度的调整。
注意钢吊车梁的校正必须在结构形成刚度单元以后才能进行。
①经纬仪将柱子轴线投到吊车梁牛腿面等高处，据图纸计算出吊车梁中心线。
到该轴线的理论长度L理②每根吊车梁测出两点，用钢尺和弹簧秤校核这两点到柱子轴线的距离，以此对吊车梁纵轴进行校正。
③吊车梁纵横轴线误差符合要求后，复查吊车梁跨度。
④吊车梁的标高和垂直度的校正可通过对钢垫板的调整来实现。
应注意的是，吊车梁的垂直度的校正应和吊车梁轴线的校正同时进行。
3）钢屋架的吊装钢屋架侧向刚度较差，安装前需要进行强度验算，强度不足时应进行加固（图4．4）。
钢屋架吊装时的注意事项如下：①绑扎时必须绑扎在屋架节点上，以防止钢屋架在吊点处发生变形。
单层工业厂房钢结构设计内容
单层工业厂房钢结构设计内容
单层工业厂房钢结构设计通常包括以下内容：
1. 结构布局：确定工业厂房的总体布局，包括建筑尺寸、形状和内部分隔等。
要考虑到生产流程和设备布置的需要。
2. 荷载计算：根据相关标准和规范，对工业厂房的荷载进行计算，包括自重、雪荷载、风荷载、地震荷载等。
还需要考虑不同区域的荷载分布情况。
3. 结构材料选择：选择适合工业厂房钢结构的材料，包括钢材的强度、刚度和耐腐蚀性能等。
常用的材料有普通碳素结构钢和高强度低合金结构钢。
4. 结构形式设计：根据工业厂房的功能和荷载要求，确定合适的结构形式，例如桁架结构、刚架结构或组合结构等。
要考虑到结构的稳定性、刚度和变形限制。
5. 连接设计：设计适合工业厂房的连接方法和连接件，包括焊接、螺栓连接、铆接等。
要保证连接的强度和刚度，以及便于施工和维护。
6. 抗震设计：根据地震区划和相关规范，进行抗震设计。
包括选择适当的抗震措施和结构形式，以保证工业厂房在地震中的安全性。
7. 防火设计：考虑到工业厂房的防火要求，进行防火设计。
采用防火涂料、防火板等材料保护结构，确保在火灾发生时能够提供足够的安全时间。
8. 施工图设计：根据上述设计内容，绘制详细的施工图纸，包括构件尺寸、连接方式、材料规格等。
施工图纸是施工过程中的重要参考文件。
以上是单层工业厂房钢结构设计的一般内容，具体设计还需要考虑工业厂房的特殊要求和使用环境，以及国家和地方的相关建筑规范和标准。
20米跨单层工业厂房钢结构排架结构施工图
单层钢结构厂房
单层钢结构厂房在现代工业建筑领域中，单层钢结构厂房因其独特的优势而得到了广泛的应用。
它不仅为企业提供了高效的生产空间，还在建设成本、施工周期和结构稳定性等方面表现出色。
单层钢结构厂房的结构组成相对较为简单明了。
其主要的结构构件包括钢梁、钢柱、屋架、支撑系统等。
钢梁和钢柱通常采用工字钢、H 型钢或箱型截面，这些钢材具有良好的承载能力和抗弯性能。
屋架则可以是三角形、梯形或拱形等形式，以适应不同的建筑造型和跨度要求。
支撑系统包括柱间支撑、屋架支撑等，它们的作用是增强厂房的整体稳定性，防止结构在水平荷载作用下发生过大的变形。
在设计单层钢结构厂房时，需要充分考虑多种因素。
首先是荷载的计算。
除了要考虑厂房自身的重量外，还需要考虑风荷载、雪荷载、吊车荷载以及可能存在的地震作用等。
这些荷载的取值需要根据当地的气象条件、地质情况以及厂房的使用功能等进行准确的计算和分析。
其次是结构的选型和布置。
要根据厂房的跨度、高度、柱距等参数，选择合适的结构形式和构件尺寸，以确保结构的安全性和经济性。
此外，还需要考虑厂房的防火、防腐和保温等问题，以满足相关的规范要求和使用需求。
单层钢结构厂房的施工过程相对较为快捷高效。
在工厂中预先制作好各种钢构件，然后运输到施工现场进行拼装和安装。
这种预制化的施工方式大大缩短了施工周期，减少了现场作业量，提高了施工质量和效率。
在施工过程中，需要严格控制钢构件的制作精度和安装质量，确保结构的连接牢固可靠。
同时，还要注意施工安全，采取有效的防护措施，防止发生安全事故。
从使用功能的角度来看，单层钢结构厂房具有很大的灵活性。
由于其内部空间开阔，没有过多的结构障碍，可以根据生产工艺的要求进行灵活的布局和分隔。
而且，钢结构厂房的跨度较大，可以满足大型设备和生产线的布置需求。
此外，通过合理的设计，还可以在厂房的屋顶设置采光带和通风设备，改善厂房内部的采光和通风条件，提高工作环境的舒适度。
在成本方面，单层钢结构厂房具有一定的优势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七章单层工业厂房钢结构
§7.1 概述
一．钢结构厂房的应用
钢结构厂房的特点：承载能力大，整体刚度大，抗震性能好，耐热（但不耐火），制做安装运输都方便，因此在重型厂房及大型厂房中应用很普遍。
1．大型冶金厂房：
炼钢车间、轧钢车间，如鞍钢，首钢，武钢，宝钢的主要厂房都是钢结构。
2．重型机械制造厂房，如哈尔滨电机厂大型电机装配车间，通常大型装配车间配有双层吊车，这里主要是柱子的计算及构造。
3．大型造船厂，火力发电厂，飞机制造车间，过去，通常也做成平面结构，而多年来，采用平板网架结构。
二．单层厂房结构的组成
1
2．吊车梁——连接两平面结构
3．支撑体系（屋盖支撑，柱间支撑）
4．屋盖：屋架、支撑（上、下横向弦水平支撑，纵向水平支撑，垂直支撑，系杆）、檩条（屋面板）、天窗。
三．厂房设计程序
1．结构选型及整体布置，根据工艺要求，确定厂房的长、宽尺寸，确定柱网，确定框架形式及尺寸（屋架），吊车梁系统及墙架支撑体系。
2．构件设计：构造、计算
3．施工图（工程师语言）
§7.2 厂房结构的整体布置
一．柱网布置——主要取决于工艺要求，另外：
1．从结构考虑，应将柱子设在同一轴线上，形成框架，保证横向刚度。
2．从经济考虑：增大柱距，吊车梁跨度增大，需增设托架，费钢，但柱基础减少，通过比较确定。
§7.3 厂房结构的支撑体系
力及安装使用过程中的其他纵向力（如地震力）。
纵向水平支撑将力传给柱间支撑最后传到基础。
（4）增加厂房的整体刚度。
3．屋盖支撑的布置
（1）上弦横向水平支撑
在无檩体系中，尽管有大型屋面板可以作为横向支撑，但考虑施工中条件不好，焊接质量难以保证，加上施工过程中屋盖系统的整体稳定性要求，必须设置。
一般设在第一或第二柱间及温度缝区段两端的第一柱间，且一般不超过60m 要加设一道，厂房大于66m时，跨中要设一道。
（2）下弦横向水平支撑
当跨度大于18m，或小于18m但有悬挂吊车，或厂房内有震动设备，或山墙抗风柱支在下弦上。
要设在与上弦横向水平支撑的同一柱间。
（3）纵向水平支撑
1）硬钩吊车或抓斗等类似吊车；
2）设有壁行吊车或双层吊车的厂房；
3）有5t以上锻锤的厂房；
），一般设在两边。
（4）垂直支撑——形成几何不可变体系的必要构件，与上、下横向水平支
檩条和大型屋面板都可作为系杆使用，故上弦不另设系杆，只是在屋脊及两
§7.4 钢屋架的设计
一．钢屋架的受力特点及类型
1．特点：
形状接近于弯矩图。
所有杆件（绝大部分）都为轴心受力，因此截面上应力分布均匀，材料使用充分。
2．分类：
（1）按受力大小，截面形式可分为三类：
1）普通钢屋架：
①截面形式为双角钢组成的T形或十字形，在杆件汇交处通过节点板相连。
②取材容易，构造简单，制造安装方便，与支撑体系形成的结构整体刚度大，工作性能可靠。
③采用型钢，故自重大，用钢量多，跨度太大、太小时都不经济，一般适用跨度为18m～36m。
2）钢管屋架：
采用无缝或有缝钢管制成，由于钢管截面刚度大，抗扭性能、抗压性能好，相对角钢更加合理，与之相比可省钢20%以上。
另外，表面积小，易于防腐。
耐久性好，只是过去焊接工艺、加工工艺有问题，阻碍了使用。
目前已有自动切管机，管与管的搭接可以直接贯接，不用节点板。
3）轻型钢屋架：
由小于∠45×4或∠56×36×4以下的单角钢和圆钢组成，具有用钢量少，自重轻，抗震性能好等特点。
一般跨度小于18m，吊车起重量不大于5t的轻级、
（2
1
（1
（2
（3
2
（2）梯形屋架：
优点：外形与弯矩图相近，因而弦杆内力沿跨度内分布较均匀，用料经济。
按腹杆布置可分为人字式和再分式，原则是使上弦杆不受节间荷载，在跨度较大的时候必须这样做。
（3）平行弦屋架：常用作单坡屋面及托架，规格统一，构造简单，便于制0非封闭结合且屋架与柱刚接，l l =0－两侧内移尺寸。
max min h ——v ≤[]v
e h ——使桁架杆件总重最小的高度
方法：
1）确定端高：陡坡梯形屋架为0.5~1m
缓坡梯形屋架：1.8~2.1m
刚接时一般不小于01/10)~1/18(l ，一般1.8~2.4m
2）跨中高度：i l h h ⋅+=)1/2(0，i ——坡度
一般梯形屋架和平行弦屋架：l h )6/1~10/1(= 三角形屋架：l h )1/4~1/6(=
（3）起拱：为了防止变形过大影响正常使用，对于≥15m 的三角形屋架和≥24m 梯形和平行弦屋架，采用起拱，一般为500/l 。
三．钢屋架杆件设计
1．杆件静力计算 （1）荷载汇集：
永久荷载：屋面构造（屋面板、保温、防水、檩条等）
屋架及支撑 天窗及吊顶的自重
可变荷载：使用活荷（悬挂吊车、屋面活荷、积灰）
风荷载 雪荷载
k i γ——荷载分项因数
1）对永久荷载的分项系数：
①当其效应对结构不利时
对由可变荷载效应控制的组合，应取1.2； 对由永久荷载效应控制的组合，应取1.35； ② 当其效应对结构有利时
一般情况下取1.0；
对结构的倾覆、滑移或漂浮验算，应取0.9。
2）对可变荷载分项系数： 一般情况下应取1.4；
对标准值大于42kN/m 的工业房屋楼面结构的活荷载应取1.3。
而屋架及支撑自重可按经验估算。
2k kN/m 0.0110.117 l q +=
l ——标志跨度，单位m （2）杆件内力计算及组合
1）杆力计算：理想直杆，各杆汇交于节点，全部铰接，采用图解法（不起拱）
方法：
①按比例绘出桁架；
②将各荷载（杆力）之间划分区间，作用单位力；
③首先作外力平衡； ④通过节点平衡推出各杆力；
⑤确定杆力系数大小及方向（拉、压）。
2）杆力组合：原则——组合出可能的最不利的杆件内力。
全跨永久荷载＋全跨可变荷载
屋架自重＋单跨屋面板＋半跨施工荷载 全跨永久荷载＋半跨雪荷
2．杆件计算长度和容许长细比（有节点板的情况） （1）桁架弦杆和单系腹杆：
表桁架弦杆和单系腹杆的计算长度0l
11
2
105.0)25
.075.0(l N N l l ≥+= 式中 1N ——较大的压力，计算时取正值。
对于钢管，轻型钢屋架等不加节点板的结构，由于弦杆的嵌固作用小，故取计两个方向的计算长度l l l ==oy ox 3．截面形式和选择
（1）形式
截面形式：原则——等稳定
通常选用双角钢组成Ｔ字形截面，前面已经确定了各杆件的平面内及平面外的长细比，通过等稳定原则，可以确定各杆件的截面形式，有时为了解决构造问题，再进行必要调整，如下弦杆为了连接支撑，采用不等肢角钢短肢相并，端竖
杆l l l ==oy ox ，应用不等肢角钢长肢相并，为了连接垂直支撑，通常用等肢角钢，等等。
（2）截面选择：
最小高度由v ≤[]v 而定。
4．节点设计 （1）一般要求
1）各杆的重心线应在节点上汇交于一点；
2）角钢肢背至重心线的距离取5mm的模数；
3）节点上腹杆与腹杆、腹杆与弦杆之间的净距不小于15~20mm；
3）确定节点板形状及尺寸。
5．施工图的绘制
当屋架对称时，可只绘半个屋架施工图；大型屋架则需按运输单元绘制。
