基于MATLAB电力电子系统仿真研究毕业设计论文
毕业设计基于MATLABSIMULINK的交流电动机调速系统仿真
1 绪论1.1课题研究背景及目的研究背景直流调速系统的主要优点在于调速范围广、静差率小、稳定性好以及具有良好的动态性能;在相当长时期内,高性能的调速系统几乎都是直流调速系统;尽管如此,直流调速系统却解决不了直流电动机本身的换向和在恶劣环境下的不适应问题,同时制造大容量、高转速及高电压直流电动机也十分困难,这就限制了直流拖动系统的进一步发展;交流电动机自1985年出现后,由于没有理想的调速方案,因而长期用于恒速拖动领域;20世纪70年代后,国际上解决了交流电动机调速方案中的关键问题,使得交流调速系统得到了迅速的发展,现在交流调速系统已逐步取代大部分直流调速系统;目前,交流调速已具备了宽调速范围、高稳态精度、快动态响应、高工作效率以及可以四象限运行等优异特性,其稳、动态特性均可以与直流调速系统相媲美;与直流调速系统相比,交流调速系统具有以下特点：（1）容量大；（2）转速高且耐高压；（3）交流电动机的体积、重量、价格比同等容量的直流电动机小,且结构简单、经济可靠、惯性小；（4）交流电动机环境使用性强,坚固耐用,可以在十分恶劣的环境下使用；（5）高性能、高精度的新型交流拖动系统已达同直流拖动系统一样的性能指标；（6）交流调速系统能显著的节能；从各方面看,交流调速系统最终将取代直流调速系统;1.1.1研究目的本课题主要运用MATLAB-SIMULINK软件中的交流电机库对交流电动机调速系统进行仿真,由仿真结果图直接认识交流系统的机械特性;本文重点对三相交流调压调速系统进行仿真研究,认识PID调节器参数的改变对系统性能的影响,认识该系统动态及静态性能的优劣及适用环境;在实际应用中,电动机作为把电能转换为机械能的主要设备,一是要具有较高的机电能量转换效率；二是应能根据生产机械的工艺要求控制和调节电动机的旋转速度;电动机的调速性能如何对提高产品质量、提高劳动生产率和节省电能有着直接的决定性影响;因此,调速技术一直是研究的热点12;而交流调速系统凭着其绝对的优势,最终必将取代直流调速系统3;近几年来,科学技术的迅速发展为交流调速技术的发展创造了极为有利的技术条件和物质基础;交流电动机的调速系统不但性能同直流电动机的性能一样,而且成本和维护费用比直流电动机系统更低,可靠性更高4;目前,国外先进的工业国家生产直流传动的装置基本呈下降趋势,交流变频调速装置的生产大幅度上升;在日本,1975年在调速领域,直流占80%,交流占20%；1985年交流占80%,直流占20％5;到目前为止,日本除了个别的地方还继续采用直流电机外,几乎所有的调速系统都采用变频装置67;计算机仿真技术在交流调速系统的应用,使得对交流调速的性能分析和研究变的更为方便;传统的计算机仿真软件包用微分方程和差分方程建模,其直观性、灵活性差,编程量大,操作不便;随着一些大型的高性能的计算机仿真软件的出现,实现交流调速系统的实时仿真可以较容易地实现8;如：matlab软件已经能够在计算机中全过程地仿真交流调速系统的整个过程;matlab语言非常适合于交流调速领域内的仿真及研究,能够为某些问题的解决带来极大的方便并能显著提高工作效率;随着新型计算机仿真软件的出现,交流调速技术必将在成本控制、工作效率、实时监控等方面得到长足进步910;交流调速技术发展到今天,相对而言已经比较成熟,在工业中得到了广泛的应用,但是随着一些新的电力电子器件和一些新的控制策略的出现,工业应用对交流调速系统又提了新的要求,现代交流电机调速技术的研究和应用前景十分广阔;20世纪80年代中期研制开发出一种新型交流调速系统——开关磁阻电动机调速系统,它将新型的电机、现代电力电子技术与控制技术融为一体,形成一个典型的机电一体化的调速系统;由于它在效率、调速性能和成本方面都具有一定的优势,已成为当代电力拖动的一个热门课题,将会在调速领域占有一席之地;交流调速的控制策略近年来发展非常迅速,诸如转差矢量控制,自适应控制磁通自适应、断续电流自适应、参数自适应等模型参考自适应控制,状态观测器磁通观测器、力矩观测器等,为补偿速度降以提高精度的前馈控制,以节能、平稳、快速等为目标函数的优化控制,线性二次型积分控制,滑模变结构控制,直接转矩控制及模糊控制等已见诸国内外有关文献及杂志中论文主要工作1.分析各种调速系统在实际运用中的优缺点,分析各种调速方式适用的场合;2.重点分析掌握三相交流调压调速原理,机械特性等,然后对其进行MATLAB的仿真实现,通过修改系统各部分的参数,可以输出稳定的波形;根据示波器输出结果,对系统的性能进行分析;论文章节安排第一章绪论：主要介绍本课题的研究背景和研究内容,以及交流调速系统在国内外的发展和前景展望；介绍了文章的主要工作安排以及论文章节安排;第二章交流调速系统：比较交流调速系统的各种调速方案,重点分析了交流调压调速系统的原理及机械特性,及对交流调压调速电路以及闭环调压调速系统进行了重点的研究分析;第三章交流调压调速系统的MATLAB仿真：运用MATLAB的SIMULINK工具箱分别对异步电动机调压调速系统的主电路与控制电路进行建模和参数设置,最终建立了异步电动机调压调速系统电路的仿真模型,并对其进行了仿真分析和研究,给出仿真结果,通过对仿真结果的分析验证了交流调压电路的工作原理和所建模型的正确性;第四章结论：对全文进行总结,指明异步电动机调压调速系统的发展方向;2 交流调速系统原理与特性交流调速系统交流电机包括异步电动机和同步电动机两大类;对交流异步电动机而言,其转速为：()min /)1(60r ps f n -= 2-1 从转速公式可知改变电动机的极对数p ,改变定子供电功率f 以及改变转率s 都可达到调速的目的;对同步电动机而言,同步电动机转速为：()min /601r pf n = 2-2 由于实际使用中同步电动机的极对数p 是固定的,因此只有采用变压变频VVVF 调速,即通常说的变频调速;运用到实际中的交流调速系统主要有：变级调速系统、串级调速系统、调压调速系统、变频调速系统1;1变极调速系统：调旋转磁场同步速度的最简单办法是变极调速;通过电动机绕组的改接使电机从一种极数变到另一种极数,从而实现异步电动机的有级调速;变极调速系统所需设备简单,价格低廉,工作也比较可靠,但它是有级调速,一般为两种速度,三速以上的变极电机绕组结构复杂,应用较少;变极调速电动机的关键在于绕组设计,以最少的线圈改接和引出头以达到最好的电机技术性能指标;2串级调速系统：绕线转子异步电动机串级调速是将转差功率加以利用的一种经济、高效的调速方法;改变转差率的传统方法是在转子回路中串入不同电阻以获得不同斜率的机械特性,从而实现速度的调节;这种方法简单方便,但调速是有级的,不平滑,并且转差功率消耗在电阻发热上,效率低;自大功率电力电子器件问世后,采用在转子回路中串联晶闸管功率变换器来完成馈送转差功率的任务,这就构成了由绕线异步电动机与晶闸管变换器共同组成的晶闸管串级调速系统;转子回路中引入附加电势不但可以改变转子回路的有功功率——转差功率的大小,而且还可以调节转子电流的无功分量,即调节异步电动机的功率因数;3调压调速系统：异步电动机电机转矩与输入电压基波的平方成正比,所以改变电机端电压基波可以改变异步电动机的机械特性以及它和负载特性的交点,来实现调速;异步电动机调压调速是一种比较简单的调速方法;在20世纪50年代以前一般采用串饱和电抗器来进行调速;近年来随着电力电子技术的发展,多采用双向晶闸管来实现交流调压;用双向晶闸管调压的方法有两种：一是相控技术,二是斩波调压;采用斩波控制方法可能调速不够平滑,所以在异步电机的调压控制中多用相控技术;但是采用相控技术在输出电压波形中含有较大的谐波,会引起附加损耗,产生转矩脉动15;4变频调速系统：在各种异步电机调速系统中,效率最高、性能最好的系统是变压变频调速系统;变压变频调速系统在调速时,须同时调节定子电源的电压和频率,在这种情况下,机械特性基本上平行移动,转差功率不变,它是当前交流调速的主要方向16;调压调速系统的优点是线路简单,价格便宜,使用维修方便,本文主要针对交流调压调速系统进行MATLAB仿真;下面对交流调压调速系统的原理及机械特性进行介绍;交流异步电动机调压调速系统三相交流调压电路交流调压调速需要三相交流调压电路,晶闸管三相交流调压电路的接线方式很多,工业上常用的是三相全波星形连接的调压电路;如图所示;这种电路的接法特点是负载输出谐波分量低,适用于低电压大电流的场合11;图三相全波星形连接的调压电路要使得该电路正常工作,必须满足下列条件：1在三相电路中至少有一相的正向晶闸管与另一相得反相晶闸管同时导通;2要求采用脉冲或者窄脉冲触发电路;3为了保证输出电压三相对称并且有一定的调节范围,要求晶闸管的触发信号除了必须与相应的交流电源有一致的相序外,各个触发信号之间还必须严格的保持一定的相位关系;即要求U、V、W三相电路中正向晶闸管即在交流电源为正半周时工作的晶闸管的触发信号相位互差120°,三相电路中的反向晶闸管的触发信号相位互差120°；在同一相中反并联的两个正、反向晶闸管的触发脉冲相位应互差180°;由上面结论,可得三相调压电路中各晶闸管触发的次序为VT 1、VT 2、VT 3、VT 4、VT 5、VT 6、VT 1以此类推;相邻两个晶闸管的触发信号相位差60°;在晶闸管交流调压中,晶闸管可借助于负载电流过零而自行关断,不需要另加换流装置,故线路简单、调试容易、维修方便、成本低廉,从而得到广泛的应用;调压调速原理根据异步电动机的机械特性方程式()()[]2'21212'211'221'22'211//33l l M L L s R R s R pU s R I P P T +++==Ω=ωωω 2-3其中 p ——电动机的极对数1U 、1ω——电动机定子相电压和供电角频率s ——转差率1R 、'2R ——定子每相电阻和折算到定子侧的转子每相电阻11L 、'12L ——定子每漏感和折算到定子侧的转子每相漏感可见,当转差率s 一定时,电磁转矩T 与定子电压1U 的平方成正比;改变定子电压可得到一组不同的人为机械特性,如图所示;在带恒转矩负载L T 时,可以得到不同的稳定转速,如图中的A,B,C 点,其调速范围较小,而带风机泵类负载时,可得到较大的调速范围,如图中的D,E,F 点;S S L m图 异步电动机在不同定子电压时的机械特性所谓调压调速,就是通过改变定子外加电压来改变电磁转矩T ,可得到较大的调速范围,从而在一定的输出转矩下达到改变电动机转速的目的13;为了能在恒转矩负载下扩大调压调速范围,使电机在较低速下稳定运行又不致过热,可采用电动机转子绕组有较高电阻值时的机械特性;在恒转矩负载下的交流力矩电动机的机械特性;图显示此类电动机的调速范围增大了,而且在堵转转矩下工作也不致烧毁电;动机14图交流力矩电机在不同定子电压时的机械特性闭环控制的调压调速系统系统的组成及其静特性异步电动机调压调速时,采用普通电机的调速范围很窄；并且在低速运行时候稳定性很差,在电网电压、负载有扰动时候会引起较大的转速变化;解决这些矛盾的根本方法是采用带转速负反馈的闭环控制,以达到自动调节转速的目的;在调速要求不高的情况下,也可采用定子电压负反馈闭环控制;图a是带转速负反馈的闭环调压调速系统原理图,图b是相应的调速系统静特性;如T在A点稳定运行,当负载增大导致转速下降时,通过转速反馈控制作用提果系统带负载L高定子电压,使得转速恢复,即在新的一条机械特性上找到了工作点A';同理,当负载减小使得转速升高时,也可以得到新的工作点A'';将工作点A''、A、A'连起来就是闭环系统的静特性1;M3a 原理图L e min 1Ub 静特性图 转速负反馈闭环控制的交流调压调速系统在额定电压N U 1下的机械特性和最小电压min 1U 下的机械特性是闭环系统静特性左右两边的极限,当负载变化达到两侧的极限时,闭环系统便失去控制能力,回到开环机械特性上工作14;对图a所示的系统,可画出系统静态结构图,见图所示：ASRL T -图 异步电动机调压调速系统的静态结构图图中：ctS U U K 1=----晶闸管交流调压器VVC 和触发装置GT 的放大系数； ct U ----触发装置的控制电压；n U n /=α----为转速反馈系数；n U ----测速发电机TG 输出的反馈电压;转速调节器ASR 采用PI 调节器；()T U f n ,1=是由式2-3描述的异步电动机械特性方程,它是一个非线性函数;近似的动态结构图异步电动机调压调速的近似动态结构图如下所示：U 图 异步电动机调压调速系统的近似动态结构图图中各环节的传递函数为:1 转速调节器ASR常用PI 调节器消除静差并改善动特性,其传递函数为：()ST S T K S W n n n ASR 1+= 2-4 2 晶闸管交流调压器和触发装置GT-V假定该环节输入输出关系是线性的,在动态中可近似为一阶惯性环节,其近似条件与晶闸管触发与整流装置一样;本环节传递函数可表示为:()1+=-TsS K S W S V GT 2-5 3 测速反馈环节FBS考虑到反馈滤波的作用, 传递函数为:()1+=S T S W on FBS α2-64 异步电动机MA由于描述异步电动机动态过程是一组非线性微分方程,只用一个传递函数来准确的表示异步电动机在整个调速范围内的输入输出关系式不可能的;只有做出一定的假设,并用稳态工作点附近微偏线性化的方法才能得到近似的传递函数;3 交流调压调速系统的MATLAB仿真系统的建模和模型参数设置主电路的建模和参数设置主电路主要由三相对称交流电压源、晶闸管、晶闸管三相交流调压器、交流异步电动机、电机信号分配器等部分组成;下面分别讨论三相交流电源、三相交流调压器、同步脉冲触发器、交流异步电动机、电机测试信号分配器的建模和参数设置问题16;三相交流电源的建模和参数设置首先从图中的电源模块组中选取一个交流电压源模块,再用复制的方法得到三相电源的另两个电压源模块,并把模块名称分别修改成A相、B相、C相;然后从图中的链接器模块组中选取“ground”元件也复制成三份,按图所示连接即可图Simulink中的电源模块图Simulink中的连接模块图三相交流电源的模型为了得到三相对称交流电压源,对其参数设置：双击A相交流电压源图标打开参数设置对话框,A相得参数设置分别是：幅值peak amplitude取220V、初相位Phase设置成 0、频率Frequency设置为50HZ,其他为默认值;B、C的参数设置方法与A相相同,除了将初相位设置成互差120以外,其它参数都与A相相同;由此可得到三相对称交流电源4;3.1.1.2晶闸管三相交流调压器的建模与参数设置晶闸管三相交流调压器通常是采用三对反并联的晶闸管元件组成,单个晶闸管元件采用“相位控制”方式,利用电网自然换流;图中所示为晶闸管三相交流调压器的仿真模型;图晶闸管三相交流调压器仿真模型子系统触发脉冲的顺序为V1－V2－V3－V4－V5－V6,其中V1－V3－V5之间和V4－V6－V2之间互差120度,V1－V4之间、V3－V6之间、V5－V2之间互差180度;双击晶闸管对话框得到晶闸管参数设置图,根据图中要求及系统要求对其进行参数设置如下：电阻Resistance Ron：40 Ω；电感Inductance Lon：0H；正向电压Forward voltage Vf：;初始电流Initial current Ic：0A；缓冲器电阻Subber resistance Rs：1200Ω；μ;缓冲器电容Subber capacitance Cs：250 F上图是用单个晶闸管元件按三相交流调压器的接线要求搭建成仿真模型的,单个晶闸管的参数设置仍然遵循晶闸管整流桥的参数设置原则,具体如下：如果针对某个具体的变流装置进行参数设置,对话框中的参数应取默认值进行仿真,若仿真结果理想,就可认可这些设置的参数,若仿真结果不理想,则通过仿真实验,不断进行参数优化,最后确定其参数;这一参数设置原则对其它环节的参数设置也是适用的18;在使用Simulink进行系统仿真分析时,首先需要进行模块参数设置,因此需要对系统中所有模块进行正确的参数设置;如果逐一的对各个系统进行参数设置时很繁琐的,因为子系统一般均为具有一定功能的模块组的集合,在系统中相当于一个单独的模块,具有特定的输入和输出关系;对于已经设计好的子系统而言,能够像Simulink模块库中的模块一样进行参数设置,则会给用户带来很大的方便,这时用户只需要对子系统参数选项中的参数进行设置,无需关心子系统的内部模块的实现;具体封装步骤如下：选择需要封装的子系统Subsystem,然后单击鼠标右键,在弹出的菜单中选择Mask Subsystem项,或者单击Edit-Mask Subsystem项19;这时将出现图中所示的封装编辑器;使用封装编辑器子系统中的图标、参数初始化设置对话框以及帮助文档,从而可使使用户设计出非常友好的模块界面,以充分发挥Simulink的强大功能;打开Mask editor:Subsystem对话框,如图所示;使用此编辑器可以对封装后的子系统进行各种编辑;在默认情况下,封装子系统不使用图标;但友好的子系统图标可使子系统的功能一目了然;为了增强封装子系统的界面友好性,用户可以自定义子系统模块的图标;只需在途中编辑对话框中的“图标和端口”选项卡中“绘制命令”栏中使用MATLAB 中相应便可以绘制模块图标,并可设置不同的参数控制图标界面的显示20;图 子系统封装编辑器下图为晶闸管三相交流调压器子系统封装图如下所示：aU bU cU a bcP图 三相交流调压器子系统封装图图中,Ua,Ub,Uc 分别连接三相交流电源的三相,P 连接从脉冲触发器出来的触发脉冲,输出a,b,c 分别连接交流电动机的A,B,C 输入4;同步脉冲触发器的建模和参数设置通常,工程上将触发器和晶闸管整流桥作为一个整体来研究,所以,在此处讨论同步脉冲触发器;同步脉冲触发器包括同步电源和6脉冲触发器两部分;6脉冲触发器可以从图所示的附加模块Extras Control Blocks 子模块组获得;图附加模块Extras Control Blocks子模块6脉冲触发器需要三相线电压同步,所以同步电源的任务是将三相交流电源的相电压转换成线电压;同步电源与6脉冲触发器符号图如下所示4：图同步脉冲触发器子系统同步脉冲触发器封装后子系统符合如下：UaUbUcOutIn2Uct图同步脉冲触发器封装后子系统符号然后根据主电路的连接关系,建立起主电路的仿真模型;图中ln2为脉冲器开关信号,当脉冲器开关信号为“0”时,开放触发器；为“1”时,封锁触发器4;交流异步电动机的建模和参数设置在Power System 工具箱中有一个电机模块库,它包含了直流电机、异步电机、同步电机以及其他各种电机模块;其中,模块库中有两个异步电动机模型,一个是标幺值单位制PI unit 下的异步电动机模型,另一个是国际单位制SI unit 下的异步电动机模型,本设计中采用后者;国际单位制下的异步电动机模型符号如图所示2：图 异步电动机模块其电气连接和功能分别为：A,B,C ：交流电机的定子电压输入端子；m T ：电机负载输入端子,一般是加到电机轴上的机械负载；a,b,c:绕线式转子输出电压端子,一般短接,而在鼠笼式电机为此输出端子；m:电机信号输出端子,一般接电机测试信号分配器观测电机内部信号,或引出反馈信号2;异步电动机模型参数设置如下;双击异步电动机的模型,即了得到参数设置对话框;分别对其进行参数设置如下所示6：1绕组类型Rotor type: 转子类型列表框,分别可以将电机设置为绕线式Wound 和鼠笼式Squirrel －cage 两种类型;在本文中用鼠笼式Squirrel －cage 异步电动机；2参考坐标系Reference Frame ：参考坐标列表框,可以选择转子坐标系Rotor 、静止坐标系Stationary 、同步旋转坐标系Synchronous;在本文中选择同步旋转坐标系Synchronous ； 3额定参数: 额定功率n P KW 取30KW,线电压n V V 为380V ,频率f 赫兹为50HZ ； 4定子电阻s R Statorohm 取Ω和漏感ls L H 取为；5转子电阻r R Rotorohm 为Ω和漏感lr L H 取为；其它设置为默认值电动机测试信号分配器的建模和参数设置电动机测试信号分配器模块的模型图如下所示：图Machines Measurement Demux电动机测试信号分配器模块双击电动机测试信号分配模块得图电机测试信号分配器参数设置图;图电动机测试信号分配器参数设置对话框及参数选择图中：ir_abc：转子电流ira,irb,irc；ir_qd：同步d-q坐标下的q轴下的转子电流ir_q和d轴下的转子电流ir_d；phir_qd：同步d-q坐标下的q轴下的转子磁通phir_q和d轴下的转子磁通phir_d；vr_qd：同步d-q坐标下的q轴下的转子电压vr_q和d轴下的转子电压vr_d；is_abc：定子电流isa,isb,isc；is_qd：同步d-q坐标下的q轴下的定子电流is_q和d轴下的定子电流is_d；phir_qd：同步d-q坐标下的q轴下的定子磁通phis_q和d轴下的定子磁通phis_d；vs_qd：同步d-q坐标下的q轴下的定子电压vs_q和d轴下的定子电压vs_d；wm ：电机的转速wm ；Te ：电机的机械转矩Te ；Thetam ：电机转子角位移Thetam 1;控制电路的建模和参数设置交流调压系统的控制电路包括：给定环节、速度调节器、限幅器、速度反馈环节等;控制电路的有关参数设置如下：速度反馈系数设为20；调节器的参数设置分别是：ASR ：30=pn K ；300=n τ；上下限幅为400-0；其它没做说明的为系统默认参数;给定环节的建模与参数设置在调压调速的仿真模型中有几个给定环节,它可以从图中的输入源模块组中选取“constant ”模块,模块路径为Simulink/Commonly Used Blocks 14;图 输入源模块组然后双击该模块的图标,打开参数设置对话框,在该系统中用到两个给定模块,分别将给定值Constent value 设置为-20以及0两个;其它设置为默认值;实际调速时,给定信号是在一定的范围内变化的,我们可以通过仿真实践,确定给定信号允许的变化范围4;速度调节器的建模和参数设置速度调节器通常采用PI 控制,比例和积分参数的设置要根据系统的仿真结果不断地变化改动,以得到最稳定的输出特性以及动态特性;限幅器、速度反馈环节也一样;具体方法是分别设置这些参数的一个较大和较小的值进行仿真,弄清它们对系统性能影响的趋。
基于MATLAB的电力电子技术仿真分析

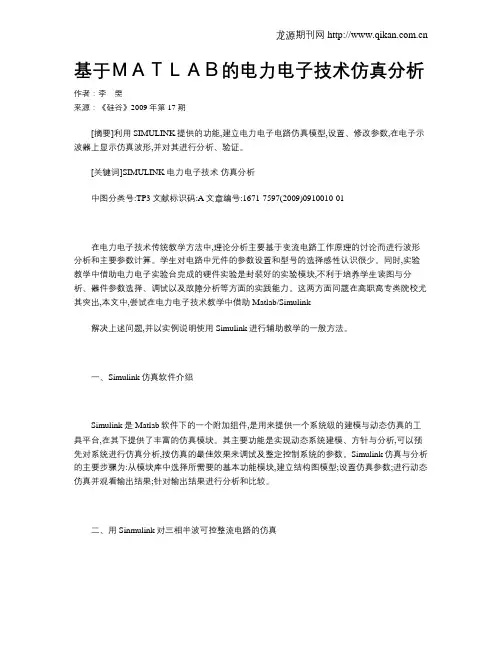

基于ＭＡＴＬＡＢ的电力电子技术仿真分析作者：李雯来源：《硅谷》2009年第17期[摘要]利用SIMULINK提供的功能,建立电力电子电路仿真模型,设置、修改参数,在电子示波器上显示仿真波形,并对其进行分析、验证。
[关键词]SIMULINK 电力电子技术仿真分析中图分类号:TP3文献标识码:A文章编号:1671-7597(2009)0910010-01在电力电子技术传统教学方法中,理论分析主要基于变流电路工作原理的讨论而进行波形分析和主要参数计算。
学生对电路中元件的参数设置和型号的选择感性认识很少。
同时,实验教学中借助电力电子实验台完成的硬件实验是封装好的实验模块,不利于培养学生读图与分析、器件参数选择、调试以及故障分析等方面的实践能力。
这两方面问题在高职高专类院校尤其突出,本文中,尝试在电力电子技术教学中借助Matlab/Simulink解决上述问题,并以实例说明使用Simulink进行辅助教学的一般方法。
一、Simulink仿真软件介绍Simulink是Matlab软件下的一个附加组件,是用来提供一个系统级的建模与动态仿真的工具平台,在其下提供了丰富的仿真模块。
其主要功能是实现动态系统建模、方针与分析,可以预先对系统进行仿真分析,按仿真的最佳效果来调试及整定控制系统的参数。
Simulink仿真与分析的主要步骤为:从模块库中选择所需要的基本功能模块,建立结构图模型;设置仿真参数;进行动态仿真并观看输出结果;针对输出结果进行分析和比较。
二、用Sinmulink对三相半波可控整流电路的仿真在进入Matlab后,在命令行输入Simulink命令即可打开相应的系统模型库,电力电子电路建模相关的是SimPowerSystems模型库。
(一)建立共阴极三相半波整流电路的仿真模型点击File/New菜单项打开空白编辑窗口,将仿真所需模块添加到编辑窗口。
添加时只需用鼠标左键选中模块拖动到编辑窗口中,然后释放鼠标左键。
基于matlab的三相交流调压电路仿真与研究
基于matlab的三相交流调压电路仿真与研究一、引言随着电力电子技术和控制理论的不断发展，交流调压技术在许多领域得到了广泛应用。
三相交流调压电路由于其能够实现对三相交流电的独立调节，因此在电机控制、电力质量改善以及无功补偿等方面具有重要作用。
本文旨在通过Matlab仿真研究三相交流调压电路的工作原理和性能。
二、三相交流调压电路工作原理三相交流调压电路通常采用相位控制方式，通过调节开关的导通和关断时间来改变输出电压的大小。
在三相系统中，每一相都有一个独立的调压电路，通过对每一相的独立调节，可以实现三相输出电压的平衡控制。
三、Matlab仿真环境设置Matlab是一款强大的数学计算软件，可用于电力电子系统仿真。
在Matlab中，我们首先需要设置仿真参数，包括仿真时间、采样时间、仿真算法等。
然后，我们需要构建三相交流调压电路的数学模型，并转化为Simulink模型。
四、电路模型的建立与参数设置在Simulink中，我们需要根据三相交流调压电路的工作原理，建立相应的电路模型。
这个模型应该包括电源、开关、二极管、电感和电容等元件。
然后，我们需要为这些元件设置合适的参数，以模拟实际的电路行为。
五、仿真结果分析通过运行仿真，我们可以得到输出电压的波形。
通过对这些波形的分析，我们可以了解调压电路的性能。
例如，我们可以观察输出电压的幅值、相位和频率等参数的变化情况。
六、实验验证与结果对比为了验证仿真结果的准确性，我们需要进行实验验证。
在实验中，我们需要搭建实际的三相交流调压电路，并使用示波器等设备记录输出电压的波形。
然后，我们将实验结果与仿真结果进行对比，以评估仿真的准确性。
七、结论通过以上分析和对比，我们可以得出结论：基于Matlab的三相交流调压电路仿真能够准确反映实际电路的工作情况。
这为进一步研究三相交流调压电路的性能提供了有力支持。
同时，通过仿真和实验的结合，我们可以更好地理解电路的工作原理，优化电路设计，提高系统的稳定性和可靠性。
基于MATLAB的电力电子技术仿真分析.pptx
电力电子系统仿真Biblioteka 作业题 目 ： 基于MATLAB 的电力电子技术仿真分析
学院名称 ：
电气工程学院
电力电子技术课程设计任务书
一、设计（调查报告/论文）题目 基于 MATLAB 的电力电子技术仿真分析
二、设计（调查报告/论文）主要内容 1.晶闸管的仿真模型及以单相半波整流器为例，说明晶闸管元件应用系统的建模 与仿真方法。 2. 晶闸管三相桥式整流带电阻性负载时系统的建模与仿真。 3.绝缘栅双极型晶体管元件的仿真模型及一个由 IGBT 元件组成的 Boost 变换器的 建模与仿真。 4. 相位控制的晶闸管单相交流调压器带电阻性负载时系统的建模与仿真。
3
学海无涯
一、MATLAB 软件及仿真集成环境 Simulink 简介
1. MATLAB 及 Simulink 简介
MATLAB 软件是美国 MathWorks 公司在 20 世纪 80 年代中期推出的高性能 数值计算软件,经过近 30 年的开发和更新换代,该软件已成为合适多学科功能十 分强大的软件系统,成为线性代数、数字信号处理、自动控制系统分析、动态系 统仿真等方面的强大工具。MATLAB 中含有一个仿真集成环境 Simulink,其主要 功能是实现各种动态系统建模、仿真与分析。在 MATLAB 启动后的系统界面中 的命令窗口输入”SIMULINK”指令就可以启动 SIMULINK 仿真环境。启动 SIMULINK 后就进入了浏览器既模版库，在图中左侧为以目录结构显示的 17 类 模版库名称（因软件版本的不同，库的数量及其他细节可能不同），选中模版库 后，即会在右侧窗口出现该模型库中的各种元件或子库。
三、要求的设计 说明书中完成相应系统模型的建模、参数设置及仿真调试，写出设计报告。 1.晶闸管的仿真模型、参数设定方法、以单相半波整流器为例说明晶闸管元件应
基于MATLAB的电力电子技术虚拟实验仿真平台的设计

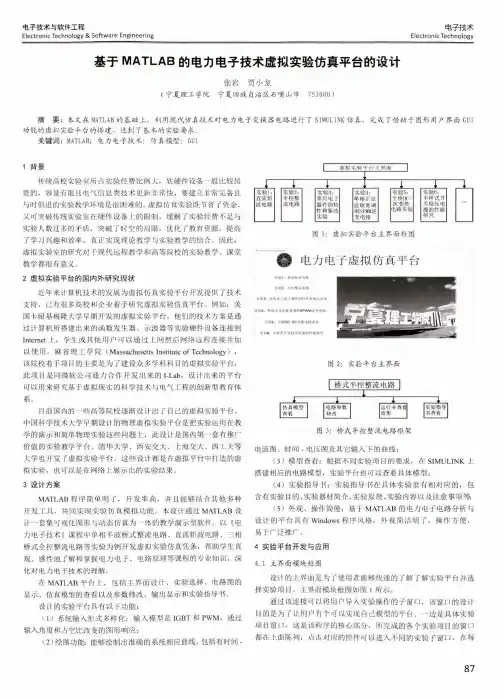

电子技术与软件工程Electronic Technology&Software Engineering电子技术Electronic Technology基于MATLAB的电力电子技术虚拟实验仿真平台的设计张岩贾小龙（宁夏理工学院宁夏回族自治区石嘴山市753000）摘要：本文在MATLAB的基础上，利用现代仿真技术对电力电子变换器电路进行了SIMULINK仿真，完成了借助于图形用户界面GUI 功能的虚拟实验平台的搭建，达到了基本的实验要求。
关键词：MATLAB;电力电子技术；仿真模型；GUI1背景传统高校实验室所占实验经费比例大，软硬件设备一般比较昂贵的，容量有限且电气信息类技术更新非常快，要建立非常完备且与时俱进的实验教学环境是很困难的。
虚拟仿真实验既节省了资金，又可突破传统实验室在硬件设备上的限制，缓解了实验经费不足与实验人数过多的矛盾，突破了时空的局限，优化了教育资源，提高了学习兴趣和效率，真正实现理论教学与实验教学的结合。
因此，虚拟实验室的研究对于现代远程教学和高等院校的实验教学、课堂教学都很有意义。
2虚拟实验平台的国内外研究现状近年来计算机技术的发展为虚拟仿真实验平台开发提供了技术支持，已有很多高校和企业着手研究虚拟实验仿真平台。
例如：美国卡耐基梅隆大学早期开发的虚拟实验平台，他们的技术方案是通过计算机所搭建出来的函数发生器、示波器等实验硬件设备连接到Internet上，学生或其他用户可以通过上网然后网络远程连接并加以使用。
麻省理工学院（Massachusetts Institute of Technology）,该院校着手项目的主要是为了建设众多学科科目的虚拟实验平台，此项目是同微软公司通力合作开发出来的I-Lab,设计出来的平台可以用来研究基于虚拟现实的科学技术与电气工程的创新型教育体系。
目前国内的一些高等院校逐渐设计出了自己的虚拟实验平台。
中国科学技术大学早期设计的物理虚拟实验平台是把实验运用在教学的演示和简单物理实验这些问题上，此设计是国内第一套有推广价值的实验教学平台。
电力电子技术应用实例MATLAB仿真
目录摘要 (1)关键词 (1)1.引言 (1)2.单相半波可控整流电路 (1)2.1实验目的 (1)2.2实验原理 (1)2.3实验仿真 (2)3.单相桥式全控整流电路 (8)3.1实验目的 (8)3.2实验原理 (8)3.3实验仿真 (9)4.三相半波可控整流电路 (10)4.1实验目的 (10)4.2实验原理 (11)4.3实验仿真 (12)5. 三相半波有源逆变电路 (14)5.1实验目的 (14)5.2实验原理 (14)5.3实验仿真 (15)6.三相桥式半控整流电路 (17)6.1 实验目的 (17)6.2实验原理 (17)`6.3 实验仿真 (17)7.小结 (19)致谢 (19)电力电子技术应用实例的MATLAB 仿真摘 要 本文是用MATLAB/SIMULINK 实现电力电子有关电路的计算机仿真的毕业设计。
论文给出了单相半波可控整流电路、单相桥式全控整流电路、三相半波可控整流电路、三相半波有源逆变电路、三相桥式全控整流电路的实验原理图、 MATLAB 系统模型图、及仿真结果图。
实验过程和结果都表明：MATLAB 在电力电子有关电路计算机仿真上的应用是十分广泛的。
尤其是电力系统工具箱－Power System Blockset （PSB ）使得电力系统的仿真更加方便。
关键词 MATLAB SIMULINK PSB 电力电子相关电路1.引言MATLAB 是由Math Works 公司出版发行的数学计算软件，为了准确建立系统模型和进行仿真分析，Math Works 在MATLAB 中提供了系统模型图形输入与仿真工具一SIMULINK 。
其有两个明显功能：仿真与连接，即通过鼠标在模型窗口画出所系统的模型，然后可直接对系统仿真。
这种做法使一个复杂系统模型建立和仿真变得十分容易。
[4][2]在1998年，MathWoIks 推出了电力系统仿真的电力系统工具箱－Power System Blockset （PSB ）。
基于Matlab的BLDC系统仿真_论文
一种基于 Matlab的无刷直流电机控制系统建模仿真方法摘要：本文首先介绍了无刷直流电机的结构和工作原理，然后论述了无刷直流电机的控制技术和策略。
为了验证控制算法和控制策略的合理性，在分析无刷直流电机（BLDC）数学模型的基础上，提出了一种无刷直流电机控制系统仿真建模的方法。
本文在Matlab/Simulink环境下，构建了无刷直流电机系统的仿真模型，并详细介绍了控制系统的各个子模块。
该系统采用双闭环控制：速度环采用离散PID控制，根据滞环电流跟踪型PWM逆变器原理实现电流控制。
在建立仿真模型的基础上，本论文对模型进行了仿真。
观察电机的相电流、反电动势、转速、输出电磁转矩等参数，并进行了分析。
仿真和试验结果与理论分析一致，验证了该方法的合理性和有效性。
该仿真模型适用于验证其他控制算法的合理性，并且为实际电机控制系统的设计和调试提供了新的思路。
关键词：无刷直流电机；建模；仿真；电流滞环；MatlabABSTRACTAbstract:At the beginning of this paper，the basic structure and principle of Brushless DC motor(BLDC) were introduced, then this paper presented the control technologies and strategies about BLDC. In order to verify the rationality of the controlling algorithms and strategies，on the basis of analysis of the mathematical model of BLDC, a novel method for modeling and simulation of BLDC control system was proposed. This paper built a simulation model of BLDC control system with MA TLAB/simulation, and introduced the sub-modules of the controlling system in detail. This control system adopted double loop control. In the double loop of control system, a discrete PID controller was adopted in the speed loop and a current controller was completed in the current loop on the principle of hysteresis current track PWM inverter. The reasonability and validity were testified by the coincidence of the simulation and experimentation results and theory analysis. This simulation model is also suitable for verifying the reasonability of other control algorithms and offers a new thinking for designing and debugging actual motors.Key words: BLDC; modeling; simulation; hysteresis current; Matlab1. 引言无刷直流电机(Brushless DC Motor，以下简称BLDC)是随着电力电子技术及新型永磁材料的发展而迅速成熟起来的一种新型电机。
基于Matlab的电力系统故障分析与仿真(毕业论文毕业设计)
毕业设计(论文)课题名称基于Matlab的电力系统故障分析与仿真学生姓名学号系、年级专业电气工程系06级电气工程及其自动化指导教师职称副教授2010年6月1日摘要本次设计介绍了电力系统故障分析方法及Matlab/Simulink的基本特点。
通过算例对电力系统故障进行分析计算。
然后对算例，运用Matlab/Simulink进行电力系统故障仿真，得出仿真结果。
并将电力系统故障的分析计算结果与Matlab仿真的分析结果进行比较，从而得出结论。
结果表明运用Matlab对电力系统故障进行分析与仿真，能够准确直观地考察电力系统故障的动态特性，验证了Matlab在电力系统仿真中的强大功能。
关键词：电力系统；故障；Matlab；仿真AbstractThis design for electric power system is introduced in fault analysis method and the basic characteristics of the Matlab/Simulink.Through an example of power system fault analysis.Then for example,using Matlab/Simulink power system fault simulation,simulation results.And will power system malfunction of the analysis and calculation of the results of the analysis and Matlab simulation results were compared,thus draws the conclusion.Results show that using Matlab for power system fault analysis and simulation,can accurate intuitively investigation power system malfunction of the dynamic characteristics and verified in power system simulation of Matlab.Keywords:electric system;Fault;Matlab;Simulation目录摘要 (I)Abstract (II)1引言 (1)1.1电力系统故障分析的基本知识 (1)1.2电力系统故障分析及诊断技术 (2)1.3本论文的主要工作 (3)2仿真软件 (5)2.1Matlab简介 (5)2.2Simulink简介 (7)3电力系统故障计算 (9)3.1短路计算的基本原则和规定 (9)3.2短路点的选择原则与确定 (10)3.3短路电流计算 (11)4电力系统故障仿真 (14)4.1概述 (14)4.2电力系统各元件的仿真模型 (14)4.3电力系统故障仿真 (19)4.4仿真结果分析 (29)5结论 (31)参考文献 (33)致谢 (34)1.引言1.1电力系统故障分析的基本知识1.1.1故障概述短路是电力系统的严重故障。
基于matlab的电力电子技术仿真设计
第1章绪论1.1 MATLAB 的产生过程和影响在 20 世纪七十年代后期的时候：时任美国新墨西哥大学计算机科学系主任的Cleve Moler 教授出于减轻学生编程负担的动机，为学生设计了一组调用LINPACK和EISPACK库程序的“通俗易用”的接口，此即用FORTRAN编写的萌芽状态的MATLAB。
经几年的校际流传，在Little 的推动下，由Little、Moler、Steve Bangert 合作，于1984 年成立了 MathWorks 公司，并把 MATLAB 正式推向市场。
从这时起，MATLAB 的内核采用C语言编写，而且除原有的数值计算能力外，还新增了数据图视功能。
MATLAB以商品形式出现后，仅短短几年，就以其良好的开放性和运行的可靠性，使原先控制领域里的封闭式软件包（如英国的 UMIST，瑞典的 LUND 和 SIMNON，德国的KEDDC）纷纷淘汰，而改以MATLAB为平台加以重建。
在时间进入20 世纪九十年代的时候，MATLAB已经成为国际控制界公认的标准计算软件。
到九十年代初期，在国际上30 几个数学类科技应用软件中，MATLAB在数值计算方面独占鳌头，而Mathematica 和Maple 则分居符号计算软件的前两名。
Mathcad 因其提供计算、图形、文字处理的统一环境而深受中学生欢迎。
MathWorks 公司于1993 年推出MATLAB4.0 版本，从告别DOS 版。
电力电子技术MATLAB实践：电力电子技术中有关电能的变换与控制过程，有各种电路原理的分析与研究、大量的计算、电能变换的波形测量、绘制与分析等，都离不开MATLAB。
首先，它的运算功能强大，应用于交流电的可控整流、直流电的有源逆变与无源逆变中存在的整流输出的平均值、有效值、与电路功率计算、控制角、导通角计算。
其次，MATLAB 的SimpowerSystems实体图形化仿真模型系统，把代表晶闸管、触发器、电阻、电容、电源、电压表等实物的特有符号连接成一个整流装置电路或是一个系统，更简单方便，节省设计制作时间和成本等。
基于Matlab的小型电力系统的建模与仿真实验1【精品毕设、无需降重】精选全文完整版
可编辑修改精选全文完整版基于Matlab的小型电力系统的建模与仿真实验1【精品毕设、无需降重】基于Matlab的小型电力系统的建模与仿真一、实验目的电力系统的动态仿真研究将不能在实验室中进行的电力系统运行模拟得以实现。
在判定一个电力系统设计的可行性时，都可以首先在计算机机上进行动态仿真研究，它的突出优点是可行、简便、经济的。
本实验目的是通过MATLAB 的simulink环境对一个典型的工厂供电系统进行仿真，以熟悉供电系统在发生各种短路故障时的分析方法并与课堂知识进行对比学习。
二、预习与思考1、建立仿真模型，对不同短路形式进行仿真，截取仿真结果图，补充报告中每个仿真图形的名称。
2 数值仿真实验结果与课堂推导结果有什么区别与联系？3 典型的短路形式包括几种？4 根据仿真结果，说明短路时零序电流存在的必要条件？三、MATLAB PSB简介Matlab PSB(Sim Power Systems)以simulink为运行环境，涵盖了电路、电力电子、电气传动和电力系统等电气学科中常用的基本元件和系统仿真模型，它主要由6个子模块库组成。
(1)电源模块库:包括直流电压源、交流电压源、交流电流源、可控电压源、可控电流源、三相电源、三相可编程电压源;(2)基本元件模块库:串联(并联)RLC/负载/支路、变压器(单相、三相等)、断路器和三相故障部分;(3)电力电子模块库:二极管、晶闸管、GTO、IGBT、MOSFET、理想开关以及各种电力电子控制模块;(4)电机模块库:励磁装置、异步电动机、同步电动机、直流电动机以及配套的电机测量部件;(5)测量仪器库:电流测量和电压测量等;通过以上模块可以完成.各种基本的电力电子电路、电力系统电路和电气传动电路，还可以通过其他模块的配合完成更高层次的建模，如风力发电系统、机器人控制系统等等。
四、仿真模型的设计和实现在三相电力系统中，大多数故障都是由于短路故障引起的，在发生短路故障的情况下，电力系统从一种状态剧烈变化到另一种状态，并伴随着复杂的暂态现象。
基于MATLAB的电力电子技术仿真分析.
《电力电子技术》课程设计报告题目：基于MATLAB的电力电子技术仿真分析院（系）：机电与自动化学院专业班级：电气工程及其自动化学生姓名：学号：指导教师：2014年1月13日至2014年1月17日华中科技大学武昌分校电力电子技术课程设计任务书课程设计成绩评定表目录1课程设计目的 (1)2课程设计主要内容 (1)3课程设计题目描述与要求 (1)3.1课程设计题目描述 (1)3.2课程设计要求 (2)4 各电路的建模与仿真 (2)4.1单相半波可控整流器 (2)4.2晶闸管三相桥式整流电路 (9)4.3Boost变换器 (16)4.4相位控制的晶闸管单相交流调压器 (19)5课程设计总结 (22)1 课程设计目的通过电力电子计术的课程设计达到以下几个目的：（1）培养学生文献检索的能力，特别是如何利用Internet检索需要的文献资料；（2）培养学生综合分析问题、发现问题和解决问题的能力；（3）培养学生运用知识的能力和工程设计的能力；（4）提高学生课程设计报告撰写水平；（5）提高学生通过实验测试、研究分析和完善设计的水平。
2 课程设计主要内容（1）晶闸管的仿真模型及以单相半波整流器为例，说明晶闸管元件应用系统的建模与仿真方法。
（2）晶闸管三相桥式整流带电阻性负载时系统的建模与仿真。
（3）绝缘栅双极型晶体管元件的仿真模型及一个由IGBT元件组成的Boost变换器的建模与仿真。
（4）相位控制的晶闸管单相交流调压器带电阻性负载时系统的建模与仿真。
3 课程设计题目描述与要求3.1课程设计题目描述本次课程设计包含了六个内容的建模与仿真：1．晶闸管的仿真模型及以单相半波整流器为例，说明晶闸管元件应用系统的建模与仿真方法；2．晶闸管三相桥式整流系统的建模与仿真；3. 可关断晶闸管的仿真模型及以可关断晶闸管元件组成的Buck变换器为例的仿真过程；4．绝缘栅双极型晶体管元件的仿真模型及一个由IGBT元件组成的Boost变换器的建模与仿真；5．相位控制的晶闸管单相交流调压器系统的建模与仿真；6．晶闸管三相半波有源逆变器的建模与仿真。
基于Matlab_Simulink仿真的电力电子实验系统设计与实现
2008年6月 陕 西 理 工 学 院 学 报June .2008第24卷第2期 Journa l o f Shaanx iU niversity of T echnology V o.l 24 N o .2[文章编号]1673-2944(2008)02-0026-05基于M atlab /S m i uli nk 仿真的电力电子实验系统设计与实现韩芝侠(宝鸡文理学院电子电气工程系, 陕西宝鸡 721007)[摘 要] 目前,M a tlab 软件在各个行业应用非常广泛,设计了一个基于M a tlab /S i m ulink 仿真的电力电子实验系统。
以Buck 变换的仿真为例,应用了该实验系统的设计方法分析其结构,建立了仿真模型,并验证其结果。
使用M atlab /S i m uli n k 对电路进行分析,可以使复杂的计算变得非常简便、直观,便于学生在建模仿真过程中更加深刻的理解和掌握所学知识。
[关 键 词] M atlab /S i m uli n k; Buck 变换; 电力电子仿真[中图分类号] TN911.72 [文献标识码] B收稿日期:2007-10-26作者简介:韩芝侠(1970)),女,陕西扶风人,宝鸡文理学院讲师,硕士,主要研究方向为检测技术与自动化装置。
电力电子技术是一门新兴技术,已成为现代电气工程与自动化专业不可缺少的一门专业基础课,在培养本专业人才中占有重要地位。
该课程是由电力学、电子学和控制理论3个学科交叉而成的,内容多,知识面广,信息量大,在有限的学时内用传统的教学方法去授课,教学效果不是很理想。
如何能做到最大限度地提高单位学时的信息量,培养学生的学习兴趣和能力,提高教学质量,是实验教学所面临的挑战。
为了使学生能更直观、高效地理解和掌握所学知识,引入了仿真实验,在建模仿真的过程中将抽象的理论知识变成直观的感性认识,取得了较好的教学效果。
1 软件介绍M atlab 是以矩阵为基本编程单元的一种程序设计语言,它提供了各种矩阵的运算与操作,并有较强的绘图功能,是目前国际上最流行的控制系统计算机辅助设计软件。
优秀毕业论文——基于matlab的电力电子技术仿真实验设计
The MATLAB is Corporation promotes by American Math Works uses in the numerical calculus and the graphic processing science computation software system is honored as “on the giant shoulder's tool” the MATLAB early time mainly to use in control system's simulation, passed through expands unceasingly already became contains the correspondence electrical engineering optimization control and so on many domains the science computation software, might use in the power electronics circuit and theelectric drive control system's simulation.
