调光台灯的工作原理

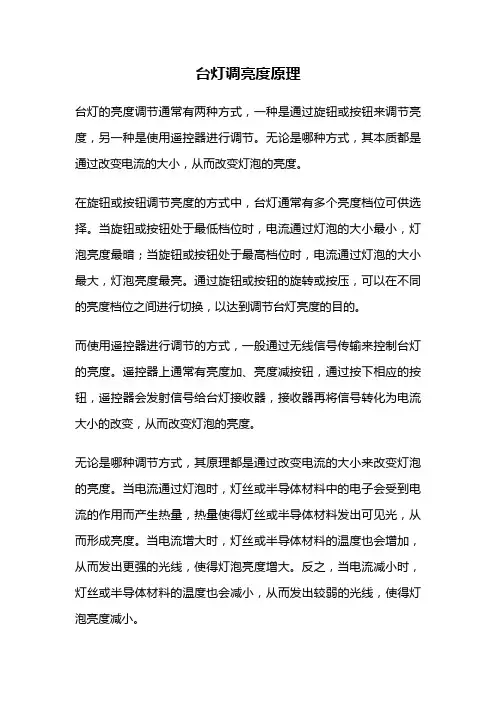

台灯调亮度原理
台灯调亮度原理台灯的亮度调节通常有两种方式，一种是通过旋钮或按钮来调节亮度，另一种是使用遥控器进行调节。
无论是哪种方式，其本质都是通过改变电流的大小，从而改变灯泡的亮度。
在旋钮或按钮调节亮度的方式中，台灯通常有多个亮度档位可供选择。
当旋钮或按钮处于最低档位时，电流通过灯泡的大小最小，灯泡亮度最暗；当旋钮或按钮处于最高档位时，电流通过灯泡的大小最大，灯泡亮度最亮。
通过旋钮或按钮的旋转或按压，可以在不同的亮度档位之间进行切换，以达到调节台灯亮度的目的。
而使用遥控器进行调节的方式，一般通过无线信号传输来控制台灯的亮度。
遥控器上通常有亮度加、亮度减按钮，通过按下相应的按钮，遥控器会发射信号给台灯接收器，接收器再将信号转化为电流大小的改变，从而改变灯泡的亮度。
无论是哪种调节方式，其原理都是通过改变电流的大小来改变灯泡的亮度。
当电流通过灯泡时，灯丝或半导体材料中的电子会受到电流的作用而产生热量，热量使得灯丝或半导体材料发出可见光，从而形成亮度。
当电流增大时，灯丝或半导体材料的温度也会增加，从而发出更强的光线，使得灯泡亮度增大。
反之，当电流减小时，灯丝或半导体材料的温度也会减小，从而发出较弱的光线，使得灯泡亮度减小。
台灯调亮度的原理虽然简单，但实现起来需要多个元件的协同工作。
首先，台灯需要一个供电系统，通过电源线将电能传输到灯泡中。
其次，台灯需要一个亮度控制系统，用于改变电流的大小。
这个系统通常由旋钮、按钮或遥控器等组成。
最后，台灯需要一个灯泡或灯珠，用于将电能转化为光能，从而形成亮度。
台灯的亮度调节原理是通过改变电流的大小来改变灯泡的亮度。
这种调节方式常见于各种台灯中，能够满足不同场景和需求下的照明要求。
无论是在学习、工作还是休闲娱乐中，台灯的亮度调节功能都能为我们提供舒适的光照环境，帮助我们更好地完成各种任务。
通过了解台灯调亮度的原理，我们可以更好地使用台灯，享受到更加舒适的照明体验。
led调光台灯调节光的原理
led调光台灯调节光的原理LED调光台灯是一种可以调节光亮度的台灯，它的原理是通过控制LED灯的电流来改变光的亮度。
LED（Light Emitting Diode）是一种半导体发光元件，具有高效、节能和寿命长等优点，因此被广泛应用于照明领域。
LED调光台灯的调光原理主要有两种：PWM调光和电流调光。
PWM调光是一种通过改变LED灯的工作时间比例来实现调光的方法。
它利用人眼的视觉暂留效应，通过快速的切换LED灯的开关状态来控制光的亮度。
具体来说，当需要降低亮度时，调光电路会以一定的频率开关LED灯的电源，使其在一个周期内的工作时间比例减小，从而降低光的亮度。
当需要增加亮度时，调光电路则会增加LED灯的工作时间比例，增加光的亮度。
通过不同的工作时间比例，LED调光台灯可以实现连续调光。
电流调光是一种通过改变LED灯的电流来实现调光的方法。
LED灯的亮度与其通过的电流成正比关系，因此通过改变电流的大小可以实现调光。
具体来说，调光电路会控制LED灯的电流，当需要降低亮度时，调光电路会减小LED灯的电流，从而降低光的亮度。
当需要增加亮度时，调光电路则会增加LED灯的电流，增加光的亮度。
电流调光的优点是调光范围大且调光效果较为平滑，但相对而言调光电路会更为复杂。
除了PWM调光和电流调光，还有一种混合调光的方法，即将PWM调光和电流调光结合起来使用。
混合调光方法可以综合两种调光方法的优点，实现更好的调光效果。
LED调光台灯除了可以通过调整亮度，还可以调节色温。
色温是指光的颜色，常用的单位是开尔文（K）。
较低的色温（例如2700K）会产生暖黄色的光，较高的色温（例如6500K）会产生冷白色的光。
通过调节LED灯的颜色比例，LED调光台灯可以实现不同色温的光。
LED调光台灯通过控制LED灯的电流或工作时间比例来调节光的亮度，以及调节LED灯的颜色比例来调节光的色温。
这种调光原理使得LED调光台灯可以满足不同场景和需求下的照明要求，既节能环保又舒适实用。
台灯 调光原理
台灯调光原理
台灯的调光原理是通过改变电流的大小来控制灯的亮度。
通常，台灯的调光器是由一个变阻器（或称为调光器）和一个开关组成。
当台灯的开关打开时，电流通过变阻器。
变阻器内部有一个可调的电阻，通过调整变阻器的电阻值，可以改变电流的大小。
当电阻值较小时，电流通过变阻器的路径较大，灯的亮度较高；当电阻值较大时，电流通过变阻器的路径较小，灯的亮度较低。
调光器通常提供不同的调光模式，比如连续调光和阶段调光。
连续调光模式允许用户通过旋钮或按钮来逐步改变灯的亮度，用户可以自由选择适合自己需求的亮度。
阶段调光模式则提供一些固定的亮度档位，用户可以在这些档位之间进行选择。
值得注意的是，台灯的调光原理也可以根据不同的灯具类型有所不同。
一些台灯可能使用电子调光器来调节亮度，而另一些可能使用智能调光技术，通过无线通信或手机应用来控制灯的亮度。
无论使用何种调光原理，台灯的调光功能都可以提供更加舒适和符合需求的照明体验。
台灯是利用光的原理吗
台灯是利用光的原理吗是的,台灯的工作原理就是利用光的传播原理。
具体来说,台灯的工作原理主要包括以下几点:
1. 电能转换为光能
台灯中的灯泡会在通电时发光,这是电能转化为光能的过程。
2. 全向发射
灯泡作为点光源,会向四周空间全向发射光线。
3. 直线传播
光线以直线方式传播,照亮房间内的物体。
4. 材料的反射
房间内物体的表面会反射光线,增加室内亮度。
5. 衰减与吸收
光线在传播过程中会逐渐衰减和被吸收。
6. 形成照明
台灯发出的光线经过传播、反射、衰减最终照亮整个房间。
7. 调节角度
可以通过调节台灯角度来改变照明范围。
所以台灯的工作原理可以视为光的基本传播行为在日常照明应用中的典型例证。
它深刻地依据和利用了光的传播特性。
台灯调光开关原理
台灯调光开关原理
台灯调光开关的原理是通过改变流经灯泡的电流大小来实现调光的功能。
台灯调光开关通常由三个主要部分组成：电源、调光器和灯泡。
电源是提供电能的装置，通常是通过插座与电网相连。
电源的电压通常为220V，为了保证台灯的使用安全，电源需要与其
他电源部件进行隔离。
调光器是台灯调光开关的核心部分，主要功能是控制电流大小以实现调光。
调光器通常采用的是调制宽度调制（PWM）技术，即改变电流的通断时间来实现调光。
调光器接收来自开关的控制信号，然后根据信号的强弱来控制电流的大小。
当调光信号强时，电流通断时间短，灯泡亮度高；当调光信号弱时，电流通断时间长，灯泡亮度低。
灯泡是台灯的光源部件，它通过接收调光器输出的电流来发光。
灯泡通常采用的是电阻丝发光原理，即通电时通过电阻丝产生热量使得丝发光。
电流的大小直接影响电阻丝的温度，温度越高发光亮度越高，温度越低发光亮度越低。
当用户拨动开关时，开关会发送控制信号给调光器，然后调光器根据信号的强弱来控制电流的大小，从而实现灯泡的调光效果。
用户可以根据需要选择不同的亮度，以满足各种使用场景的需求。
台灯调光原理

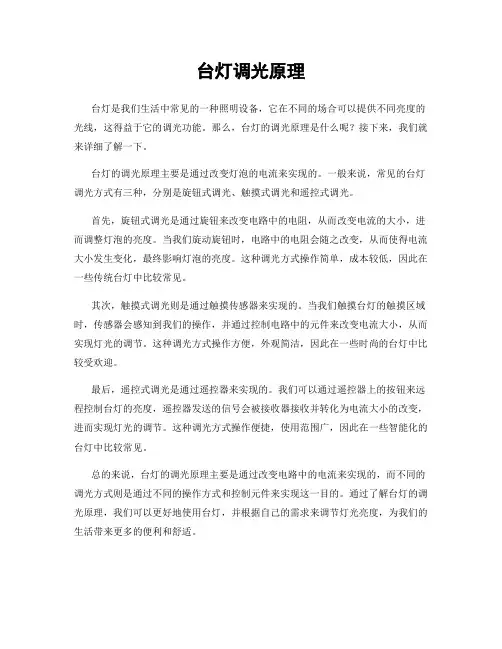

台灯调光原理
台灯是我们生活中常见的一种照明设备，它在不同的场合可以提供不同亮度的光线，这得益于它的调光功能。
那么，台灯的调光原理是什么呢？接下来，我们就来详细了解一下。
台灯的调光原理主要是通过改变灯泡的电流来实现的。
一般来说，常见的台灯调光方式有三种，分别是旋钮式调光、触摸式调光和遥控式调光。
首先，旋钮式调光是通过旋钮来改变电路中的电阻，从而改变电流的大小，进而调整灯泡的亮度。
当我们旋动旋钮时，电路中的电阻会随之改变，从而使得电流大小发生变化，最终影响灯泡的亮度。
这种调光方式操作简单，成本较低，因此在一些传统台灯中比较常见。
其次，触摸式调光则是通过触摸传感器来实现的。
当我们触摸台灯的触摸区域时，传感器会感知到我们的操作，并通过控制电路中的元件来改变电流大小，从而实现灯光的调节。
这种调光方式操作方便，外观简洁，因此在一些时尚的台灯中比较受欢迎。
最后，遥控式调光是通过遥控器来实现的。
我们可以通过遥控器上的按钮来远程控制台灯的亮度，遥控器发送的信号会被接收器接收并转化为电流大小的改变，进而实现灯光的调节。
这种调光方式操作便捷，使用范围广，因此在一些智能化的台灯中比较常见。
总的来说，台灯的调光原理主要是通过改变电路中的电流来实现的，而不同的调光方式则是通过不同的操作方式和控制元件来实现这一目的。
通过了解台灯的调光原理，我们可以更好地使用台灯，并根据自己的需求来调节灯光亮度，为我们的生活带来更多的便利和舒适。
bt33调光台灯电路工作原理
bt33调光台灯电路工作原理BT33调光台灯电路工作原理随着人们对生活品质的要求越来越高，台灯成为家居装饰和工作必备的物品。
BT33调光台灯电路是一种可以实现调光功能的电路，它的工作原理是通过调整LED的电流和电压来实现不同亮度的照明效果。
BT33调光台灯电路由直流电源、开关、调光电路和LED组成。
当开关打开时，LED就会亮起来，然后输入直流电源。
调光电路部分是由三个关键元件组成：电感、电容和晶体管。
具体的调光方式有两种：PWM调光和线性调光。
PWM调光是一种通过控制LED的亮度来间接控制电流的方式。
调光电路部分的工作原理是将交流信号转化为带有PWM调制的脉冲信号，再通过晶体管控制脉冲周期和占空比来控制LED的亮度。
由于调光电路是在高频上进行控制，这种方式可以减小LED发出的热能量，从而达到节能的目的。
线性调光是一种通过控制LED的电流大小来直接控制亮度的方式。
调光电路部分的工作原理是将直流电源通过抵抗器和可变电阻器分压后，控制LED的电流大小来达到调光效果。
由于调控电流时需要通过电阻器吸收多余的电压，并且LED的电流与电阻器的电压成线性关系，因此这种调光方式不如PWM调光方式节能。
需要注意的是，在进行调光操作时，一定要确保电路内部的电压和电流是在安全范围内，以免造成电路元件的损坏或者火灾等安全问题。
在使用BT33调光台灯电路的时候，也要根据实际需要来选择不同的调光方式，以便达到最佳的照明效果和节能效果。
总之，BT33调光台灯电路是一种高端的电路设计，可以实现精确的调光效果和节能目的。
通过了解调光电路的工作原理和使用注意事项，我们可以更好地理解和使用它，为我们的生活和工作提供更好的亮度和舒适性。
调光台灯电路原理
调光台灯电路原理引言：调光台灯是一种能够根据需要调节亮度的灯具。
它使用调光电路来控制灯的亮度，使用户能够根据环境需要选择合适的亮度。
本文将介绍调光台灯电路的原理及工作方式。
一、调光台灯的基本原理调光台灯的基本原理是通过改变电流的大小来调节灯的亮度。
一般来说，调光台灯使用三种不同的调光方式：电阻调光、PWM调光和电压调光。
1. 电阻调光方式：电阻调光是最简单的一种调光方式。
调光台灯电路中会添加一个可变电阻，通过改变电阻的阻值来调节电流的大小，从而改变灯的亮度。
当电阻的阻值增大时，电流减小，灯的亮度也随之降低。
2. PWM调光方式：PWM调光是一种常用的调光方式。
它通过快速地开关电路来控制电流的平均值，从而调节灯的亮度。
PWM调光台灯电路中会添加一个PWM调光芯片，该芯片会根据输入的调光信号产生一个高频的脉冲信号，通过改变脉冲的占空比来控制电流的大小，从而改变灯的亮度。
3. 电压调光方式：电压调光是一种较为复杂的调光方式。
它通过改变电压的大小来调节灯的亮度。
电压调光台灯电路中会添加一个电压调光芯片，该芯片会根据输入的调光信号产生一个相应的电压输出，通过改变电压的大小来控制电流的大小，从而改变灯的亮度。
二、调光台灯电路的工作原理调光台灯电路的工作原理可以分为两个部分：调光信号产生和电流调节。
1. 调光信号产生：调光信号可以由人工产生，也可以由自动光感器产生。
人工产生的调光信号可以通过旋钮或按钮来控制，用户可以根据需要选择合适的亮度。
自动光感器产生的调光信号是根据环境光强度自动调节的，当环境光较暗时，光感器会产生一个较大的调光信号，使灯的亮度增加；当环境光较亮时，光感器会产生一个较小的调光信号，使灯的亮度降低。
2. 电流调节：根据产生的调光信号，调光台灯电路会相应地改变电流的大小，从而实现灯的调光。
在电阻调光方式中，电流的大小由可变电阻的阻值决定；在PWM调光方式中，电流的大小由脉冲信号的占空比决定；在电压调光方式中，电流的大小由电压的大小决定。
调光台灯电路原理
调光台灯电路原理调光台灯电路原理是一种能够通过改变电流大小来控制台灯亮度的电路。
调光台灯通常采用三种不同的调光方式，包括脉宽调制（PWM）、电流调整和电压调整。
以下将对这三种调光方式进行详细介绍。
脉宽调制（PWM）是一种通过改变电流通断时间的方式来实现调光的方法。
基本原理是利用开关器件（如MOSFET）将高频的脉冲信号施加在台灯LED灯珠上，通过调整脉冲的占空比来改变LED灯的亮度。
脉冲信号的高电平时间比例（占空比）越大，LED灯发光的时间越长，亮度越高。
相反，脉冲信号的占空比越小，LED灯发光的时间越短，亮度越低。
脉宽调制方式的优点是调光范围广，亮度调节精细，但同时需要高频开关器件的支持，增加了电路复杂性。
另一种调光方式是电流调整，电流调整调光方式是通过改变通向LED灯的电流大小来控制亮度。
在电流调整电路中，通常会使用恒流源电路来将输出电流控制在一个恒定的范围内。
通过改变电流源电路的工作状态或电流源电阻的大小，可以改变LED灯的通电电流，从而实现对亮度的调节。
电流调整方式的优点是亮度调节稳定，简化了电路结构，但其调光范围较窄，亮度调节的不连续性较大。
最后一种调光方式是电压调整方式。
电压调整通过改变通向LED灯的电压大小来控制亮度。
通常使用可变电阻器来改变电源电压，通过改变电源电压大小，控制LED灯的通电电压，从而实现对亮度的调节。
电压调整方式的优点是简单易实现、调光范围宽，但其调光精度较低，对于灯光的调节精度要求不高的情况，电压调整方式是一种经济实用的方法。
在实际应用中，调光台灯通常采用PWM调光方式，因为其能够实现较大范围的亮度调节，同时精度较高。
另外，为了保证台灯调光的稳定性和可靠性，通常还会使用一个反馈电路来控制LED电流和亮度。
反馈电路使用LED电流与参考电流进行比较，并根据比较结果对PWM信号进行调整，以实现LED灯的恒流输出，确保亮度的恒定性。
综上所述，调光台灯电路原理的核心在于改变电流大小来控制亮度。
调光台灯电路原理
调光台灯电路原理
调光台灯电路的工作原理是利用调光器调整电流或电压大小，从而改变光源的亮度。
调光器主要有两种类型：阻值调光器和脉宽调光器。
1. 阻值调光器：通过改变灯泡电路中的电阻值来控制电流的大小，从而改变亮度。
阻值调光器通常由一个可变电阻和一个固定电阻组成。
调整可变电阻的阻值可以改变电路总电阻，进而改变电流大小。
因为光源亮度与电流强度成正比，所以通过调整电流大小可以实现亮度的调节。
2. 脉宽调光器：通过改变电源供电的脉冲宽度来控制光源的亮度。
脉宽调光器通过一个脉冲调制器（PWM调制器）生成一系列脉冲信号，脉冲的高低电平代表脉冲的宽度。
这些高低电平的时间比例可以通过改变调光器的输出电压来调整。
当脉冲宽度较大时，光源会以高亮度工作；当脉冲宽度减小时，光源亮度降低。
无论是阻值调光器还是脉宽调光器，它们都需要一个电源提供电压或电流来驱动光源。
通过改变电路中的元件，如电阻或脉宽，来调整电流或电压大小，从而控制灯泡的亮度。
调光台灯电路原理
调光台灯电路原理
1.电源供电部分：
2.调光电路部分：
调整亮度的目的是通过改变电压或电流来改变灯光的亮度。
一种常见
的调光电路是通过PWM（脉宽调制）技术实现的。
PWM调光电路的工作原
理是通过改变电源输出电压的占空比来改变灯光的亮度。
PWM调光电路主要由以下几个部分组成：比较器、内部振荡器、PWM
信号发生器和功率放大器。
-比较器：比较器用于将输入的参考电压与反馈电压进行比较，并输
出PWM调光信号。
-内部振荡器：内部振荡器产生一个基准频率信号，用于生成PWM调
光信号。
-PWM信号发生器：PWM信号发生器根据输入的参考电压和反馈电压，
以及振荡器的基准频率信号生成PWM调光信号。
-功率放大器：功率放大器用于放大PWM调光信号，驱动照明部分的
灯光。
3.照明部分：
照明部分一般由灯泡、LED灯等照明器件组成，用于产生光线。
调光
台灯的照明部分需要根据灯泡或LED灯的特性选择合适的驱动电压和电流。
此外，为了保证调光台灯的安全性和稳定性，还需要加入过载保护、
过压保护、过流保护等电路，以防止电路损坏或发生意外。
总结起来，调光台灯电路的原理是通过合适的电源供电、PWM调光电路和照明部分组成，实现对灯光亮度的调节。
调光电路通过PWM技术改变电压或电流来改变灯光亮度，保证台灯的安全性和稳定性的同时满足用户对不同亮度的需求。
台灯调光实验报告
一、实验目的本次实验旨在通过实际操作，掌握台灯调光电路的设计与制作方法，了解调光原理，学习如何通过电路调整台灯的亮度，提高实验操作技能，并培养创新设计能力。
二、实验原理调光台灯是通过改变通过LED灯珠的电流来调整亮度的。
常见的调光方法有PWM（脉冲宽度调制）调光和电阻分压调光。
PWM调光通过控制LED灯珠的导通时间来调整亮度，电阻分压调光则通过改变通过LED灯珠的电阻值来调整亮度。
三、实验器材1. LED灯珠2. 电阻3. 电阻箱4. 万用表5. 电池6. 电线7. 电路板8. 焊锡9. 焊锡工具四、实验步骤1. 电路设计：根据实验原理，设计一个简单的PWM调光电路。
电路包括电源、PWM 控制器、LED灯珠和电流控制电路。
2. 元器件准备：准备所需的元器件，包括LED灯珠、电阻、电阻箱、万用表、电池、电线、电路板和焊锡。
3. 电路搭建：按照电路图搭建PWM调光电路。
首先焊接电源和PWM控制器，然后焊接LED灯珠和电流控制电路。
4. 电路调试：使用万用表检测电路的电压和电流，确保电路工作正常。
5. 亮度调整：通过调整PWM控制器输出信号的占空比来调整LED灯珠的亮度。
6. 实验记录：记录实验过程中观察到的现象和数据。
五、实验结果与分析1. 亮度调整效果：通过调整PWM控制器输出信号的占空比，可以有效地调整LED灯珠的亮度。
占空比越大，亮度越高；占空比越小，亮度越低。
2. 电路稳定性：实验过程中，电路工作稳定，没有出现异常现象。
3. 实验误差：实验过程中，由于元器件的精度和焊接质量等因素的影响，存在一定的误差。
六、实验总结1. 掌握PWM调光原理：通过本次实验，掌握了PWM调光原理，了解了如何通过电路调整LED灯珠的亮度。
2. 提高实验操作技能：在实验过程中，提高了电路搭建、调试和故障排除的技能。
3. 培养创新设计能力：在实验过程中，尝试设计了不同的PWM调光电路，培养了创新设计能力。
七、实验展望1. 优化电路设计：在今后的实验中，可以尝试优化PWM调光电路的设计，提高电路的稳定性和效率。
光照控制自动调光台灯工作原理及设计（合集5篇）
光照控制自动调光台灯工作原理及设计（合集5篇）第一篇：光照控制自动调光台灯工作原理及设计工作原理：该灯电路见图1。
当开关S拨向位置2时，它是一个普通调光台灯。
RP、C和氖泡N组成张弛振荡器，用来产生脉冲触发可控硅VS。
一般氖泡辉光导通电压为60－80V，当C充电到辉光电压时，N辉光导通，VS被触发导通。
调节RP能改变C充电速率，从而能改变VS导通角，达到调光的目的。
R2、R3构成分压器通过VD5也向C充电，改变R2、R3分压也能改变VS导通角，使灯的亮度发生变化。
当S拨向位置1时，光敏电阻RG取代R3，当周围光线较弱时，RG呈现高电阻，VD5右端电位升高，电容C充电速率加快，振荡频率变高，VS导通角增大，电灯两端电压升高、高度增大。
当周围光线增强时，RG电阻变小，与上述相反，电灯两端电压变低，高度减小。
这个自动调光台灯能根据周围环境照度强弱自动调整台灯发光量。
当环境照度弱，它发光亮度就增大；环境照度强，发光亮度就减暗。
调试时，将RP调到阻值为零位置，S置于位置2，用万用表测电灯两端交流电应在200V以上，如低于200V可略减小R1或增大R3阻值，使之达到要求。
光敏电阻RG应安装在台灯底座侧面台灯光线不能直接照射的地方，用来感受周围环境照度。
调光台灯的灯泡宜用40W的白炽灯。
调整好的电路即可投入使用；S拨向2为普通调光台灯，调RP可选择适当的高密度；S拨向1为自动台灯，先调RP选择好适当亮度，如环境照度变暗时，台灯亮度会逐渐变亮，增大照度。
第二篇：红外自动调光台灯设计《红外自动调光台灯设计》论证报告院系：物理与电子工程学院年级：2012级电子信息工程学号：1202214024 姓名：张梦琪《红外自动调光台灯设计》论证报告1.本项目的背景与研究意义，国内外同类研究现状和存在的问题市场上出售的调光台灯多为手动式，即根据使用者的需要，用手转动调光旋钮，改变台灯的亮度，虽然有节约用电的作用，但不是自动调光，更无防近视的功能。
制作一个亮度自动稳定的调光台灯
制作一个亮度自动稳定的调光台灯在电网电压不稳定的区域，由于电压波动，会造成台灯的亮度忽明忽暗，影响学习。
在调整调光台灯的发光亮度时，如果电网电压不稳定，台灯的亮度将随着电压的波动而变化。
在下图所示的调光台灯电路增加了光敏电阻R4，自动稳定台灯的亮度。
该电路还可以通过调节电位器RV1，改变电容C1的充电时间，从而使晶闸管的导通角改变，使台灯的亮度随着改变。
一、电路工作原理该电路自动稳定亮度的工作原理是：采用光敏电阻反馈电路。
光敏电阻R4是根据光导效应制成的光电转换器件。
有些半导体在黑暗环境下，电阻值很高，但是受到光照后，半导体内部的原子可释放出电子，激发出电子---空穴对。
从而使半导体的导电性能增强，阻值降低。
并且照射的光线越强，阻值就会越低。
这种由于光线照射强弱而导致半导体电阻变化的现象称为光电效应。
具有光电效应的电阻称为光敏电阻，用光敏电阻制成的器件称为光导管，但通常简称为光敏电阻。
假如电网电压升高，灯光亮度就会加强，光敏电阻R4受到的照度增大，阻值减小，R4所在的支路分流加大，使电容C1两端电压上升变慢，导致晶闸管VT的导通角变小，灯光变暗。
相反，在电网电压下降时，灯光减弱，R4变大，C1充电加快，VT的导通角变大，灯光又变亮。
这样灯光会在一个很小的范围（人眼几乎感觉不到）内自动调节，相对稳定。
二、元件选型光敏电阻R4选用MG45型硫化镉光敏电阻，晶闸管VT为3A，400V的双向晶闸管；双向二极管VD为2CTS2，NT413等。
RV1选用长轴电位器，RV2选择微调电位器。
三、调试调试时，首先挡住光线，使R4不受光照，调节RV1，使灯最亮，然后撤掉挡板，让R4受到光照，灯光应稍微变暗。
调整RV2，使这个变化不能太大，又不能没有，RV2经一次调整后不需要再调整。
调光台灯电路原理图工作原理？
调光台灯电路原理图⼯作原理？
调光台灯分为⽩炽灯泡调光台灯和LED调光台灯，前者⼀般采⽤可控硅来调光，后者⼤都采⽤PWM调光。
下⾯我们分别介绍⼀下这两种调光电路的⼯作原理。
▲⽩炽灯泡调光电路原理图。
上图是⼀个采⽤⽩炽灯泡的台灯常⽤的调光电路。
E为⽩炽灯泡。
RP为调光电位器，其与电容C2及单向可控硅VT⼀起构成⼀个简单的可控硅调光电路。
由于采⽤的是单向可控硅调光，故电路中加⼊四个⼆极管组成整流桥，以便能让⽩炽灯泡正常⼯作。
电感L和C1⽤来滤除调光电路的⼲扰。
调光时，只要调节电位器RP的阻值，即可改变电容C2的充放电速率，这样可控硅的导通⾓跟着发⽣变化，从⽽使⽩炽灯泡两端的电压也发⽣变化，这样也就改变了灯泡的亮度。
▲ LED调光电路原理图。
对于LED台灯，⼤都采⽤PWM专⽤IC来调光。
这⾥为了便于理解PWM的调光原理，选⽤⼤家熟悉的555电路构成的PWM发⽣器来介绍这种调光电路的原理。
图中555时基电路接成⼀个PWM发⽣器，其输出为脉冲宽度可调的矩形波信号，矩形波的频率主要由R1和C1决定。
电位器P1⽤来调节输出矩形波的脉冲宽度。
当555的输出端③脚输出不同脉冲宽度的矩形波时，LED灯珠两端电压的平均值就会发⽣变化，这样即可改变LED灯珠的亮度。
led调光台灯调节光的原理
led调光台灯调节光的原理LED调光台灯是一种可以调节光的亮度的台灯，它通过控制LED灯的亮度来实现光的调节。
而LED调光台灯的原理是基于LED灯的特性以及调光电路的设计。
LED灯是一种半导体发光器件，其发光原理是通过电子与空穴在半导体材料中复合释放能量而产生光。
与传统的白炽灯相比，LED灯具有节能、寿命长、发光效率高等优点，因此在照明领域得到了广泛应用。
LED调光台灯通过调节LED灯的亮度来实现光的调节。
LED灯的亮度可以通过控制电流的大小来改变，当电流增大时，LED灯的亮度也会增大，反之亦然。
因此，通过控制LED灯的电流，就可以实现对光的亮度的调节。
LED调光台灯的调光电路是实现光亮度调节的关键。
调光电路一般由电源、调光芯片、电阻和LED灯组成。
电源为LED调光台灯提供电能，调光芯片是控制LED灯的电流的关键部件，电阻用于限制电流的大小，LED灯则是发光的部件。
调光芯片是LED调光台灯的核心部件，它通过控制LED灯的电流来实现光的调节。
调光芯片通常采用PWM调光方式，即脉宽调制调光方式。
PWM调光方式是通过改变LED灯的开关时间来控制电流的大小，从而改变LED灯的亮度。
当调光芯片的输出信号为高电平时，LED灯处于工作状态，电流通过LED灯，LED灯发光；当调光芯片的输出信号为低电平时，LED灯处于关闭状态，电流不通过LED灯，LED灯不发光。
通过控制调光芯片输出信号的高低电平比例，可以控制LED灯的亮度。
电阻用于限制电流的大小，从而控制LED灯的亮度。
电阻的阻值越大，通过电阻的电流越小，LED灯的亮度也就越小；反之，电阻的阻值越小，通过电阻的电流越大，LED灯的亮度也就越大。
因此，通过改变电阻的阻值，可以调节LED灯的亮度。
LED调光台灯通过上述原理实现了对光的调节，可以根据用户的需求来调节灯光的亮度。
这不仅提供了舒适的照明环境，还能节约能源，延长LED灯的使用寿命。
此外，LED调光台灯还可以通过遥控器、触摸按钮等方式进行操作，方便快捷。
调光台灯的工作原理
调光台灯的工作原理
调光台灯的工作原理是基于LED灯的调光技术。
LED灯的亮度可以通过改变施加在灯上的电流来控制。
调光台灯内部通常包含一个调光电路，该电路可以根据用户的需要，调节电流的大小，从而改变LED灯的亮度。
调光电路通常由电位器、电感、电容器和晶体管等组成。
当用户通过调节调光开关或旋钮时，电位器的阻值发生变化，这会改变电路中的电流大小。
电感和电容器起到滤波的作用，使电流平稳流过LED灯，避免电流的脉动产生闪烁现象。
晶体管则被用来调节电流的大小并控制LED灯的亮度。
当电流增大时，LED灯会发出更亮的光。
当电流减小时，LED灯会变暗。
通过调节调光开关或旋钮上的位置，用户可以根据需要选择适合的亮度。
一些高级调光台灯还可以提供不同色温的光源，用户可以根据自己的需求选择冷暖色光。
除了用户手动调节外，一些调光台灯还配有智能感应器件。
这些感应器可以感知周围环境的亮度，并自动调节台灯的亮度，以使使用者始终处于舒适的光照环境中。
总之，调光台灯的工作原理是基于LED灯的调光技术，通过电流的调节来控制LED灯的亮度，以满足不同使用者对光照的需求。
可调光台灯原理
可调光台灯原理
可调光台灯是一种能够根据需求调节亮度的灯具。
它包含一个灯泡和一个可调光电路。
可调光台灯的灯泡通常是白炽灯（现在也有LED灯泡）。
它
的亮度可以通过改变输入电流或改变灯泡的电压来调节。
较低的电流或电压会使灯泡变暗，较高的电流或电压会使灯泡变亮。
可调光电路的主要作用是改变输入电流或电压。
它通常由一个调光开关、一个调光器和一个调光电容器组成。
调光开关用于调节灯泡的亮度。
调光器是一个电子元件，它能够控制电流或电压的大小，从而实现灯泡的亮度调节。
调光电容器用于对电流或电压进行滤波，以保证稳定的输出。
在工作时，电源通过调光开关输入调光器。
调光器会根据调光开关的位置，调整输出电流或电压的大小。
然后，调光电容器对电流或电压进行滤波。
经过滤波后的电流或电压通过灯泡，从而实现灯泡的亮度调节。
总的来说，可调光台灯通过控制电流或电压的大小来实现灯泡的亮度调节。
调光开关、调光器和调光电容器是实现这一功能的关键元件。
这种设计使得用户可以根据实际需求来调节灯光亮度，提高舒适度和节能效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调光台灯的工作原理
调光台灯的工作原理是通过控制灯的电流或电压来调节灯的亮度。
台灯通常使用LED或荧光灯管作为光源，LED台灯相较于荧光灯台灯更为常见。
LED台灯的工作原理是通过改变LED的电流来调节亮度。
LED是一种发光二极管，当电流通过LED时，LED中的电子和空穴会发生复合放出光。
调光台灯的控制器可以通过改变LED电流的大小来控制灯的亮度。
通常使用调光电路来实现这一功能，调光电路会根据用户的需求，通过控制电流的大小来调节LED的亮度。
荧光灯台灯的工作原理则是通过调节灯管的电压来调节亮度。
荧光灯由一个灯管和一个电子镇流器组成。
电子镇流器会产生高频电流并加在灯管两端，使得灯管中的气态荧光粉发出可见光。
调光台灯的控制器可以通过改变电子镇流器输出的电压来调节灯管的亮度。
通常使用普遍的调光技术，如脉宽调制（PWM），来实现对电压的调节。
总之，调光台灯通过改变LED的电流或荧光灯管的电压来调节灯的亮度，从而满足用户的照明需求。
