L6574电子镇流器调光芯片介绍
电子镇流器工作原理(一)2024
电子镇流器工作原理（一）引言概述：电子镇流器是一种广泛应用于照明领域的电子设备，其主要功能是将交流电转换为恰当的电流和电压以供给荧光灯管。
本文旨在介绍电子镇流器的工作原理。
正文：一、电子镇流器的组成部分1.输入滤波器：通过滤波作用对进入电子镇流器的交流电进行净化。
2.整流电路：将滤波后的交流电转换为直流电。
3.功率因数校正电路：对输入电流和电压波形进行校正，提高功率因数。
4.谐振电路：启动和维持荧光灯管的放电。
5.保护电路：保护电子镇流器和荧光灯管免受电压过高或过低的影响。
二、电子镇流器工作过程1.起动过程：电子镇流器会发出高频信号，通过谐振电路提供足够的能量来激活荧光灯管。
2.放电过程：一旦荧光灯管被激活，电子镇流器会维持恒定的电流和电压来供电。
3.调光过程：通过改变输入电流的大小来实现对荧光灯管的调光效果。
4.保护过程：当输入电压过高或过低时，保护电路会自动断开电流，保护电子镇流器和荧光灯管的安全性。
5.关闭过程：当需要关闭荧光灯管时，电子镇流器会停止供电并断开电流。
三、电子镇流器与传统镇流器的比较1.节能性能：电子镇流器比传统镇流器更节能，能够降低能耗。
2.启动时间：电子镇流器启动荧光灯管的速度更快，减少了等待时间。
3.调光效果：电子镇流器可以实现更广泛的调光范围。
4.噪音水平：电子镇流器产生的噪音较传统镇流器更低。
5.寿命：电子镇流器的寿命长于传统镇流器。
四、电子镇流器的应用领域1.办公室照明：电子镇流器适用于办公室的荧光灯照明系统。
2.商业建筑照明：电子镇流器可用于商业建筑中的荧光灯照明系统。
3.工厂照明：电子镇流器能够满足工厂照明的需求。
4.学校照明：电子镇流器可应用于学校的荧光灯照明系统。
5.医院照明：电子镇流器适用于医院照明系统，可以提供稳定的照明效果。
总结：本文介绍了电子镇流器的工作原理。
通过对电子镇流器的组成部分和工作过程进行阐述，可以了解到其在节能性能、启动速度、调光效果、噪音水平和寿命等方面的优势。

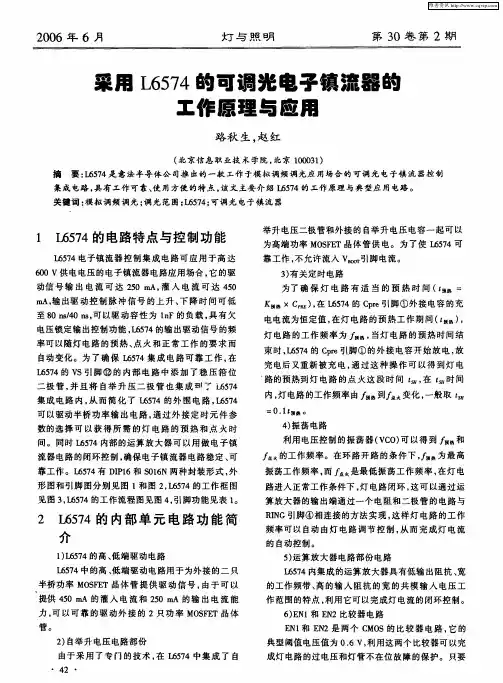

采用L6574的可调光电子镇流器的工作原理与应用
力 ， 以 可靠 的 驱动 外 接 的 ２只功 率 ＭＯ Ｆ Ｔ晶体 可 ＳＥ
管。
２ 自举 升 电压 电路部 份 ） 由于 采用 了专 门 的技 术 ， Ｌ ５ ４中集 成 了 自 在 ６７
・
典 型 阈值 电压值 为 ０６Ｖ， 用这两 个 比较器 可 以完 ． 利
成灯 电路 的过 电压和灯 管 不在 位故 障的保 护 。 只要
６０Ｖ供 电 电压 的电子 镇流 器 电路应用 场合 ， 的驱 ０ 它 动 信 号 输 出 电 流 可 达 ２０ｍ 灌 人 电 流 可 达 ４０ ５ Ａ， ５
ｍＡ 输 出驱 动 控 制 脉 冲信 号 的上 升 、 降 时 间 可 低 ， 下 至 ８ ４ ｓ可 以ｍ／０Ｉ ， ｌ ｎ 具
维普资讯
２ｏ ｏ ６年 ６ 月
灯 与 照 明
第 ３ Ｏ卷 第 ２期
桀用 Ｌ ５４的可调光 电子镇流器 的 ６７ 工作原理 与应用
路 秋 生 ， 红 赵
（ 北京 信 息职 业技 术 学院 ， 北京 １０ ３ ） ００ １ 摘 要 ：６ ７ Ｌ ５ ４是 意 法半导体 公 司推 出的一 款 工作 于模 拟调频 调光 应 用场合 的 可调 光 电子镇 流 器控制
４ ２ ・
维普资讯
２０ ０ ６年 ６ 月
灯 与 照 明
第 ３ Ｏ卷 第 ２期
振荡 工作 频率 ， ， 火 而 点 是最 低 振荡 工 作频 率 ， 灯 电 在 路进 入正 常工 作条 件下 ， 电路 闭 环 ， 灯 这可 以通过 运 算放 大 器的输 出端 通过 一个 电阻 和二 极管 的 电路与
２ Ｌ ５ ４的 内 部 单 元 电 路 功 能 简 ６７ 介
１ Ｌ ５ ４的高 、 ）６７ 低端 驱动 电路 １ ５４中 的高 、 端驱 动 电路用 于为外 接 的二 只 ．７ ６ 低
可调光荧光灯交流电子镇流器设计
2 基于L6574的典型可调光镇流器电路基于L6574的典型58W可调光镇流器半桥逆变器和谐振输出级电路如图3所示。
图3 基于L6574的58W镇流器电路根据国际标准IEC61000-3-2要求，由于灯功率>25W，所以必须采用功率因数校正（PFC）。
图3电路的前端，是基于L6561的有源PFC升压转换器，为图3所示的镇流器部分提供400V的DC总线电压，并保证系统输入功率因数达0.99,AC输入电流总谐波失真（THD）<10%。
启动电阻R3和R4连接在桥式整流输出端，而不是连接在DC400V的母线上，可以使R3和R4承受较低的电压。
IC2启动后，只要半桥开始产生输出，高频电压经C11耦合，VD2整流和C6、C20滤波，加至IC2引脚12，为IC2供电。
引脚12上的电压VS被VDZ1箝位在14V。
IC2引脚2上的电位器R14调至最大时的电阻值是4.7kΩ，因此，RPRE=R13+R14+R15=100kΩ+4.7kΩ+1.5kΩ=106.2kΩ。
IC2引脚4上的接地电阻R19=RING=100kΩ，引脚3上的电容C13=CF=470PF，引脚1上的电容C14=CPRE=0.82μF，按照（1）～（4）式计算：fPRE=60kHz,tPRE=1.2s，tIGN=0.12s，fING≈30kHz。
如果灯管未接入，IC2引脚12上的电压VS经电阻R26和R27加至引脚8（EN1），CMOS比较器将强制IC2进入关闭模式，半桥电路截止。
在灯丝预热之后，如果灯不能被点亮，电阻R30上将产生一个额外电压，经VD4整流和C15滤波，加至IC2引脚9（EN2），IC2则重新进入预热和点灯程序。
半桥下面MOSFET源极上连接的R25是电流检测电阻，R25上的电流检测信号经R33加至IC2的引脚6（OPIN_）。
IC2的引脚5（OPOUT）与引脚4（RING）之间连接VD3和R18，VD3的作用是防止开关频率低于由R13等设定的频率。
电子镇流器工作原理
电子镇流器工作原理电子镇流器是一种用于调节和控制电流的电子装置，常用于照明设备中。
它的主要作用是将电源提供的交流电转换成直流电，并且稳定输出电流，以供给灯具使用。
本文将详细介绍电子镇流器的工作原理及其相关知识。
一、电子镇流器的基本原理电子镇流器的基本原理是通过半导体元件来控制电流的流动和调节。
它主要由三个部份组成：整流电路、滤波电路和调光电路。
1. 整流电路：电子镇流器的输入电源通常是交流电，而灯具需要的是直流电。
因此，整流电路的作用是将输入的交流电转换成直流电。
常用的整流电路有整流二极管桥等。
2. 滤波电路：由于整流电路输出的直流电仍然存在一定的波动，滤波电路的作用是去除这些波动，使输出的直流电更加稳定。
常用的滤波电路有电容滤波器、电感滤波器等。
3. 调光电路：电子镇流器通常具有调光功能，可以根据需要调节灯具的亮度。
调光电路的作用是通过控制电流的大小来实现灯具的调光效果。
常用的调光电路有PWM调光、电压调光等。
二、电子镇流器的工作过程电子镇流器的工作过程可以分为以下几个步骤：1. 输入电源：电子镇流器的输入电源通常是交流电，其电压和频率根据具体的应用场景而定。
输入电源经过整流电路后，输出的是一个波动较小的直流电。
2. 滤波处理：输出的直流电经过滤波电路进行处理，去除其中的波动，使电流更加稳定。
滤波电路通常由电容器和电感器组成，能够有效地滤除高频噪声和纹波。
3. 调光功能：电子镇流器通常具有调光功能，可以根据需要调节灯具的亮度。
调光电路根据输入的控制信号，通过改变电流的大小来实现调光效果。
常用的调光方法有PWM调光和电压调光。
4. 输出电流：经过整流和滤波处理后，电子镇流器输出的是一个稳定的直流电流。
这个直流电流经过电子镇流器的输出端口，供给灯具使用。
输出电流的大小和稳定性对于灯具的亮度和寿命都有重要影响。
三、电子镇流器的优势和应用1. 节能：相比传统的电感镇流器，电子镇流器具有更高的能量转换效率，能够更好地利用电能，从而实现节能的目的。
电子镇流器简介
电子镇流器简介电子镇流器因其显著的节能效果，体积小、重量轻、高可靠性，已经在紧凑荧光灯、日光灯、一体化灯等广泛应用，取得良好的经济效益和社会效益，随着电子技术不断发展，电子元器件可靠性不断提高，而成本大幅度降低，HID灯电子镇流器将成为绿色照明工程的重要部分。
HID灯（高强度气体放电灯）是目前国际上广泛使用的新一代高效光源，去年仅我国生产的金属卤化物灯泡、高压钠灯多达1480万只，而且随着基础建设不断加大，HID灯的用量每年都会有较大的增长，因此合理设计配套HID灯用的电器附件是非常重要的，而使用电子镇流器可以取得很好的性能价格比，以下本文就主要的几个方面介绍电子镇流器的性能特点与应用，并对如何进一步推广使用HID灯电子镇流器提出探讨意见。
二、电子镇流器的主要优点1、具有显著的节能效果，这主要的是：※在同等条件下，要得到相同的照度，相对于传统电磁式镇流器，使用HID灯用电子镇流器，其输入功率普遍可减少10%以上，因为灯泡采用高频或低频方波电流点灯工作时，其系统发光效率得到提高。
※电子镇流器自身的损耗小，我公司生产的250W电子镇流器效率可达92%以上。
※功率因数高，可达0.99，提高发电厂供电能力并降低输电线路损耗。
※由于电子镇流器具有稳定的灯输出功率（我公司生产的电子镇流器，电源电压变化±15%时，灯输出功率变动小于3%）,而使用电抗式镇流器的灯输出功率会随电源波动超过10%以上，因此，在设计时，为保证在电源电压波动范围内满足设计照度，均按电压波动的下限（-10%）设计，这样在正常电压使用时，灯从电源取得的输入功率将超过正常功率约10%，既造成灯泡过载，缩短灯寿命，也造成不必要的浪费。
但是，如果使用电子镇流器，由于电子镇流器有稳定输出功率的特性，不存在此类问题，达到同样的设计效果时，其从电源输入的功率可以降低10%以上。
以上可见，电子镇流器的节电效果是非常显著的。
2、可以大量节省资源从所周知，传统的电磁式镇流器需要消耗大量的矽钢片和漆包线，这将消耗大量存量有限的地球资源，如采用电子镇流器就可以大大降低资源损耗，以400W金属灯（电感镇流器）为例，需要铜2.0公斤，矽钢片4.0公斤，而使用电子镇流器，只需要铜约0.4公斤，不需要矽钢片。

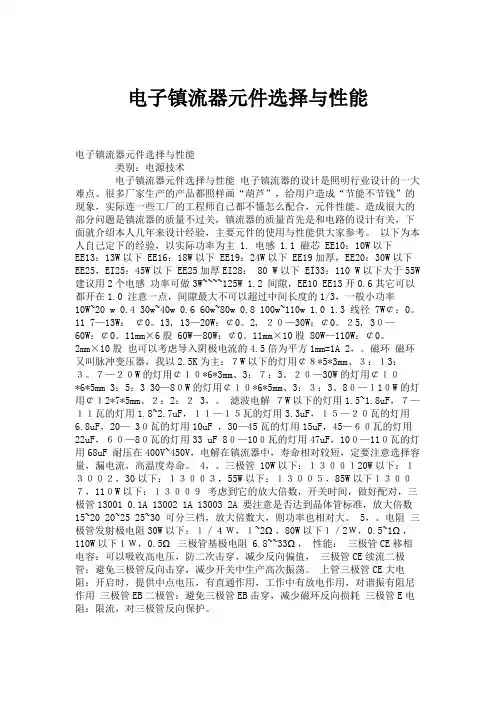

电子镇流器元件选择与性能.
电子镇流器元件选择与性能电子镇流器元件选择与性能类别：电源技术电子镇流器元件选择与性能电子镇流器的设计是照明行业设计的一大难点。
很多厂家生产的产品都照样画“葫芦”，给用户造成“节能不节钱”的现象，实际连一些工厂的工程师自己都不懂怎么配合，元件性能。
造成很大的部分问题是镇流器的质量不过关，镇流器的质量首先是和电路的设计有关，下面就介绍本人几年来设计经验，主要元件的使用与性能供大家参考。
以下为本人自己定下的经验，以实际功率为主 1. 电感 1.1 磁芯 EE10：10W以下EE13：13W以下 EE16：18W以下 EE19：24W以下 EE19加厚，EE20：30W以下EE25，EI25：45W以下 EE25加厚EI28： 80 W以下 EI33：110 W以下大于55W 建议用2个电感功率可做3W~~~~125W 1.2 间隙，EE10 EE13开0.6其它可以都开在1.0 注意一点，间隙最大不可以超过中间长度的1/3，一般小功率10W~20 w 0.4 30w~40w 0.6 60w~80w 0.8 100w~110w 1.0 1.3 线径 7W￠：0。
11 7—13W：￠0。
13, 13—20W：￠0。
2, ２０—30W：￠0。
２5, 3０—60W：￠0。
11mm×6股 60W—80W：￠0。
11mm×10股 80W—110W：￠0。
2mm×10股也可以考虑导入阴极电流的4.5倍为平方1mm=1A 2，。
磁环磁环又叫脉冲变压器，我以2.5K为主：７W以下的灯用￠８*5*3mm、３：１3：３。
７—２０W的灯用￠１０*6*3mm、3：７：3。
２０—30W的灯用￠１０*6*5mm 3：5：3 30—8０W的灯用￠１０*6*5mm、3：３：3。
8０—１1０W的灯用￠１2*7*5mm、２：2：２ 3，。
滤波电解７W以下的灯用1.5~1.8uF，７—１１瓦的灯用1.8~2.7uF，１１—１５瓦的灯用3.3uF，１５—２０瓦的灯用6.8uF，20— 3０瓦的灯用10uF ，30—45瓦的灯用15uF，45—６０瓦的灯用22uF，６０—8０瓦的灯用33 uF 8０—10０瓦的灯用47uF，10０—11０瓦的灯用68uF 耐压在400V~450V，电解在镇流器中，寿命相对较短，定要注意选择容量，漏电流，高温度寿命。
电子镇流器简介
电子镇流器
————电路介绍
3、功率因数效正电路 PFC升压电路:减少电流 谐波畸变，提高功率因 数，稳定直流电压。
功率因数：COSΦ=P有效功率/Q 视在功率。 功率因数越大表示EB越节能。
想一想？
EB中为什么要设制稳定直 流电压？
答：因EB要求恒定功率， P=UI，如果电压随外接电网 的变化而变化，那么功率就 不恒定。
————相关电学知识介绍一、电压、电流和电Fra bibliotek的关系
欧姆定律 :
I=U/R
在同一电路中，导体中的电流跟导体两端的 电压成正比，跟导体的电阻成反比
二、电功率等于电压乘以电流 P=UI
定义：
使用半导体电子 元件，将直流或 低频交流电压转 换成高频交流电 压，驱动气体放 电光源工作的电 子控制装置。
雷击时会串入高压！！！
NTC热敏电阻或PTC热敏电 阻并继电器，抑制接通电源 的瞬间浪涌电流。 浪涌电流指电源接通瞬间， 流入电源设备的峰值电流。 由于输入滤波电容迅速充 电，所以该峰值电流远远 大于稳态输入电流数十倍。
击坏内部半导体。
为什么需要低压保护？
因：I =P/U ，EB功 率恒定，当电压过低时电 流过大，则烧坏EB内部 元件（如保险管）。 低压保护电路设置在PFC 升压电路内部。
原理：
工频电源经过EMC滤波器，全波整流和功率因数校正 器后，变为直流电源。通过DC/AC变换器，输出20K200KHZ的高频交流电源，加到与灯连接的LC串联谐振电 路加热灯丝，同时在电容器上产生谐振高压，加在灯管两 端，但使灯管“放电”变成“导通”状态，再进入发光状态， 此时高频电感起限制电流增大的作用，保证灯管获得正常 工作所需的灯电压和灯电流。为了提高可靠性，常增设各 种保护电路，如异常保护，浪涌电压和电流保护，温度保 护等等。
基于L6574控制器的可调光电子镇流器
中图分 类号 ： Ｍ９３６ Ｔ ２ ．１
预热结束后，频率从 向低处的正常运行频
＊ｆ 扫 描 。 当频 率 通 过 负 载 ＬＣ网络 的谐 振 频 率 ｉ 。
图 １ Ｌ ５ ４ 引 脚排 列 ６７的
表１ 列示 了Ｌ ５ ４ ６ ７ 的各 个 引脚功 能 。
Ｌ ５４ ６ ７ 的工作 原理 可 以用 图２ 说 明。 来 Ｌ ５４ 、下两 个驱动 器 指定驱 动 外接半 桥开 ６ ７上
关（ ｓ Ｅ ） ６ ７含有压控振荡器和灯丝预热 ＭＯ Ｆ Ｔ 。Ｌ ５ ４
定 时 比较器 。 当Ｉ 振 荡 器 启动 后 ，首 先 输 出预 热 Ｃ 频 ，其 值 由Ｉ 脚２ 的外 接 电阻尺 、 引 ｃ引 上 脚 ４ 的 外接 电 阻尺 。 引脚 ３ 的 外接 电容 Ｃ 设 上 和 上
向可控硅 （ｒｃ 光 器的 节能灯 可调 光镇 流 器的解 决方 案和 工作原 理 。 Ｔｉ） ａ调
关键词 ：６７控制１；节能灯 ； 流器； ｒｃ Ｌ ５４ ０ 镇 Ｔｉ调光器；单级Ｐｃ ａ Ｆ
Ｄｉ ｍ ａ ｌ ｅ ｔ ｏ ｉ ｌａ ｔＢａ ｅ ｎ Ｌ６ ７ ｎｔ ｏｌｒ ｍ ｂ ｅＥｌｃ ｒ ｎ ｃＢａ ｌ ｓ ｓ ｄ ｏ ５ ４ Ｃｏ ｒ ｌｅ
文献标 识码 ： Ｂ
文 章编 号 ：２９２ １（０００ —０ ７０ ０ １—７ ３２ １）７０ １—５
０ 引言
目前节 能灯 是 应 用最 广 泛 的一 种 电光 源 。虽
电子镇流器的工作原理及相关知识
电子镇流器的工作原理及相关知识电子镇流器是一种用于调节电流的电子设备，广泛应用于照明、电力电子和工业控制等领域。
它可以提供稳定的电流输出，保护电路和灯具，并提高能源利用率。
本文将详细介绍电子镇流器的工作原理和相关知识。
一、电子镇流器的工作原理电子镇流器的主要工作原理是通过电子元件对电流进行调节和控制。
它将交流电源转换为直流电源，并通过控制电流的波形和频率来实现对电流的调节。
1. 电流整流和滤波电子镇流器首先将交流电源转换为直流电源。
它使用整流电路将交流电源的波形转换为直流电流。
然后，通过滤波电路去除直流电流中的脉动，以获得稳定的直流电源。
2. 电流调节和控制电子镇流器通过调节电流的波形和频率来控制输出电流的大小。
它使用开关电路和控制电路来实现对电流的调节。
其中，开关电路可以是晶闸管、MOS管或者其他开关元件。
控制电路通过控制开关电路的开关时间和频率来调节输出电流的大小。
3. 保护电路电子镇流器还配备了多种保护电路，用于保护电路和灯具免受过电流、过电压和短路等异常情况的伤害。
这些保护电路可以提高电子镇流器的可靠性和安全性。
二、电子镇流器的优势和应用1. 节能高效相比传统的电感式镇流器，电子镇流器具有更高的能源利用率。
它能够通过调节电流的波形和频率来提高能源的利用效率，并减少能源的浪费。
2. 稳定可靠电子镇流器能够提供稳定的电流输出，不受电网电压波动的影响。
它还具有多种保护电路，可以有效地保护电路和灯具，延长其使用寿命。
3. 调光性能好电子镇流器可以实现对灯具的调光控制。
通过调节电流的波形和频率，可以实现灯光的亮度调节，满足不同场景和需求的照明要求。
4. 应用广泛电子镇流器广泛应用于照明、电力电子和工业控制等领域。
在照明领域，它常用于LED灯具、荧光灯和高压钠灯等的驱动电路。
在电力电子领域，它可以用于电力变换器、机电驱动和电源等设备。
在工业控制领域，它可以用于工业自动化系统和机器人等设备。
三、电子镇流器的发展趋势1. 高效节能随着能源紧缺和环境污染的日益严重，电子镇流器的节能性能将成为发展的重点。
电子镇流器的工作原理及相关知识
电子镇流器的工作原理及相关知识电子镇流器是一种用于调节电流和保护电气设备的重要组件。
它的工作原理基于电子器件的控制和电流调节技术。
本文将介绍电子镇流器的工作原理和相关知识，帮助读者理解其在电器设备中的重要作用。
一、电子镇流器的概述电子镇流器是一种电子器件，用于控制电流并提供稳定的电力供应。
它的主要功能是保护电器设备，防止电流过大或过小而造成设备损坏。
电子镇流器不仅可以调节电流，还可以提供稳定的电压输出，以确保设备的正常运行。
二、电子镇流器的组成和工作原理通常情况下，电子镇流器由电路板、电容器、电阻器、开关和电感器等组件组成。
它们协同工作，实现电流的调节和稳定输出。
1. 电路板电路板是电子镇流器的核心部件，用于安装和连接其他组件。
它包含了控制电子元件，能够根据输入信号进行调节。
2. 电容器电容器是电子镇流器中常见的组件之一。
它可以储存电荷，并在需要时释放电荷来稳定电流。
电容器的容量决定了其储存和释放电荷的能力，从而影响电流的稳定性。
3. 电阻器电阻器在电子镇流器中起到限制电流的作用。
通过调整电阻器的阻值，可以控制电流的大小。
4. 开关开关用于控制电子镇流器的工作状态。
当开关关闭时，电子镇流器将处于断开状态，不会输出电流。
当开关打开时，电子镇流器开始工作，输出稳定的电流。
5. 电感器电感器也是电子镇流器中重要的组件之一。
它具有自感性，可以阻止电流的突变，从而保证电流的平稳输出。
整个电子镇流器系统通过这些组件的协调工作，实现对输入电流的调节和稳定输出。
三、电子镇流器的应用领域电子镇流器广泛应用于各种电器设备中，如照明设备、电动机、电子设备等。
其主要作用有以下几个方面：1. 电源调节电子镇流器可以通过调节电流和电压来保证设备的正常运行。
在供电不稳定的情况下，电子镇流器可以提供稳定的电力供应，保护设备不受损坏。
2. 节能电子镇流器可以根据不同设备的需要，提供最佳电流输出，以减少能源的浪费。
通过降低电流和电压，电子镇流器可以实现设备的节能功能。
5.2.3 L6574的应用电路_绿色照明——新型集成电路工作原理与应用_[共3页]
![5.2.3 L6574的应用电路_绿色照明——新型集成电路工作原理与应用_[共3页]](https://img.taocdn.com/s3/m/ac4719a2a417866fb94a8e44.png)
第5章 可调光电子镇流器控制驱动IC
225
图5-5 说明L6574的EN 1、EN 2功能的定时图
5.2.3 L6574的应用电路
图5-6所示为用L6561/L6562及L6574所组成的58W 直管荧光灯电子镇流器。
输入交流电压经桥式整流、升压式APFC 控制器IC 芯片L6561、升压电感、开关三极管VT 1、升压二极管VD 2，在输出滤波电容器C 6上得到400V 直流电压。
电容C 1对高频信号滤波，有减少输入传导干扰的作用，整个电路的功率因数可达0.99。
升压电感参数：磁芯E25×13×7，电感1.2mH ，次级10匝，气隙1.3mm 。
L6574用来驱动功率MOS 管或IGBT （VT 2、VT 3）。
为避免两管同时导通，IC 内部逻辑能保证高端驱动与低端驱动方波之间有一个小的死区时间。
负载为L 2、C 18及灯管所组成的LC 回路，C 17为隔直流电容。
1．预热及启辉
电路按前述预热、启辉及灯正常点亮的顺序工作，预热频率约为60kHz ，由R PH =R 12+P 1+R 13及电容C F =C 12乘积决定。
预热时间t PH 由C PH =C 13确定，此时间由所选用的灯管类型决定。
本例中t PH =1.5s ，预热后接着进入触发启辉阶段，t IGN =0.15s ，在t IGN 结束时，
频率下降为31kHz （由R 18、C 12决定）。
电子镇流器
电力电子课程设计题目名称： 18-32W电子镇器的设计系部：电力工程系专业班级：学生姓名：学号：指导教师：完成日期：2016年6月26日新疆工程学院课程设计评定意见设计题目18-32W电子镇器的设计系部电力工程系专业班级学生姓名学生学号评定意见：评定成绩：指导教师（签名）：年月日新疆工程学院电力工程系(部)课程设计任务书2016 学年 2 学期2016年6 月20日教研室主任（签名）系（部）主任（签名）摘要20世纪70年代出现了世界性的能源危机，为了节约能源，许多公司开始致力于节能光源和荧光灯电子镇流器的研究。
随着半导体技术飞速发展，各种高压功率开关器件不断涌现，为电子镇流器的开发奠定了基础。
70年代末，国外厂家率先推出了第一代电子镇流器，是照明发展史上一项重大的创新。
随着微电子技术突飞猛进，促进了电子镇流器向高性能高可靠性方向的发展，许多半导体公司也致力于专用功率开关器件和控制集成电路的研发。
1984年西门子公司开发出了TPA4812等有源功率因数校正电器IC，功率因数达到0.99。
1989年芬兰赫尔瓦利公司又成功推出可调光单片集成电路电子镇流器，电子镇流器在全世界得到了推广和应用。
可调光电子镇流器可分模拟调光和数字调光两种类型，是电子镇流器行业中的一项新技术，可调光电子镇流器主要应用在高档会议室，展览馆和五星级酒店等场所。
本文将对T5-28W可调光电子镇流器工作原理及产品的设计方法作一个详细的介绍, 并对该技术在照明领域中的应用及发展作一些综述。
关键词：荧光灯;半导体;电子镇流器;IC;功率因数目录引言 (1)1电子镇流器概述 (2)1.1 电子镇流器的发展 (2)1.2 电子镇流器调光的意义 (3)1.3 电子镇流器主要调光方法 (3)2调光电子镇流器的电路组成 (6)2.1 输入 EMI 滤波器电路 (6)2.2 整流滤波电路 (7)2.3 功率因数校正(PFC)电路 (9)2.4 DC-AC 半桥逆变电路 (9)2.5 输出网络 (11)2.6 异常状态保护电路 (11)3基于控制器 L6562 的 CRM-PFC 电路设计 (12)3.1 L6562 的基本结构及引脚功能 (12)3.2 L6562 的主要特点及工作原理 (13)4基于控制器L6574的调光电子镇流器设计 (16)4.1 L6574 的基本结构及引脚功能 (16)4.2 L6574 的主要特点及工作原理 (19)4.3 基于 L6574 的 T5-28W 调光电子镇流器电路设计 (20)5荧光灯的结构 (24)5.1灯管的结构 (24)5.2镇流器的结构 (24)5.3启辉器的结构 (25)6荧光灯的工作原理 (26)6.1工作原理 (26)6.2电子镇流器的作用 (26)6.3元器件选择 (27)6.4工作原理 (27)总结 (29)致谢 (30)参考文献 (31)引言20世纪70年代出现了世界性的能源危机，为了节约能源，许多公司开始致力于节能光源和荧光灯电子镇流器的研究。
电子镇流器工作原理
电子镇流器工作原理电子镇流器是一种用于控制电流的电子设备，主要用于改善电力系统的效率和稳定性。
它的工作原理基于电子器件的调节和控制，通过改变电流的波形和频率来实现电力系统的优化。
1. 电子镇流器的基本原理电子镇流器主要由半导体器件、电容器和电感器组成。
其基本原理是通过半导体器件的开关控制，将输入电源的交流电转换为稳定的直流电输出。
具体来说，电子镇流器通过以下几个步骤实现电流的调节和控制：- 整流：电子镇流器首先将交流电源转换为直流电源。
这一步骤通常使用整流电路来完成，其中包括二极管等器件，将交流电转换为单向的直流电。
- 滤波：在经过整流后，输出的直流电还会存在一些波动和纹波。
为了使输出电流更加稳定，电子镇流器会使用电容器进行滤波，减小纹波的幅度，使输出电流更加平滑。
- 调压：电子镇流器还可以通过调整开关器件的开关频率来实现电流的调节。
通过改变开关的占空比，可以控制输出电流的大小。
当需要输出较大电流时，开关频率会增加，从而提高输出电流的平均值。
2. 电子镇流器的优点电子镇流器相比传统的电阻式镇流器具有许多优点，主要包括以下几个方面：- 高效率：电子镇流器能够通过调整开关器件的频率和占空比，提高电力系统的效率。
相比传统的电阻式镇流器，电子镇流器的能量损耗更小，能够更有效地利用电能。
- 稳定性：电子镇流器能够通过滤波电路和调压控制，使输出电流更加稳定。
它能够抵抗电网电压的波动和干扰，保持输出电流的稳定性。
- 节能环保：由于电子镇流器的高效率，它能够减少能源的浪费，降低电力系统的能耗。
同时，电子镇流器不会产生有害物质和电磁辐射，对环境更加友好。
3. 电子镇流器的应用领域电子镇流器广泛应用于各个领域，主要包括以下几个方面：- 照明领域：电子镇流器可以用于LED灯具的驱动，通过调节电流和电压，实现对LED灯的亮度和色温的控制。
- 工业领域：电子镇流器可以用于工业电机的控制，通过调节电流和频率，实现对电机的转速和扭矩的控制。
L6574电子镇流器调光芯片介绍
采用L6574的可调光电子镇流器的工作原理与应用一、L6574的电路特点与控制功能1、L6574的电路特点L6574电子镇流器用控制集成电路可应用于高达600V供电电压的电子镇流器电路，它的驱动信号输出电流可达250mA，灌入电流可达450mA，输出驱动控制脉冲信号的上升、下降时间可低至80ns/40ns，可以驱动容性为1nF的负载，具有欠电压锁定输出控制功能，L6574的输出驱动信号的频率可以随灯电路的预热、点火和正常工作的要求而自动变化。
为了确保L6574集成电路可靠工作，在L6574的引脚12的内部电路中添加了稳压箝位二极管，并且将自举升压二极管也集成到了L6574集成电路内，从而简化了L6574的外围电路，L6574可以驱动半桥功率输出电路，通过外接定时元件参数的选择可以获得所需的灯电路的预热和点火时间。
同时L6574内部的运算放大器可以用作电子镇流器电路的闭环控制，确保电子镇流器电路稳定、可靠工作。
L6574有DIP16和SO16N两种封装形式，外形图和引脚图分别如图1和图2所示，L6574的工作框图如图3所示，L6574的工作流程图如图4所示，引脚功能如表1所示。
2、L6574的内部单元电路功能简介（1）L6574的高、低端驱动电路L6574中的高、低端驱动电路用于为外接的两只半桥功率晶体管MOSFET提供驱动信号，由于可以提供450mA的灌入电流和250mA的输出电流能力，可以可靠地驱动外接的两只功率晶体管MOSFET。
（2）自举升压电路部分由于采用了专门的技术，在L6574中集成了自举升压二极管，和外接的自举升压电容一起可以为高端功率晶体管MOSFET供电。
为了使L6574可靠工作，不允许流入VBOOT引脚16电流。
（3）有关定时电路为了确保灯电路有适当的预热时间（=），在L6574的CPRE引脚1外接电容的充电电流为恒定值，在灯电路的预热工作期间（），灯电路的工作频率为，当灯电路的预热时间结束时，L6574的CPRE引脚1的外接电容开始放电，放完电后又重新被充电，通过这种操作可以得到灯电路的预热到灯电路的点火这段时间，在t SH时间内，灯电路的工作频率由到变化，一般取=。
