微波炉部分元器件的原理及检测、修理

合集下载

微波炉工作原理和两例维修经验

微波炉工作原理和两例维修经验

C 案例ASES OCCUPATION2013 03138微波炉工作原理和两例维修经验梁宇政摘 要:本文分析了微波炉的工作原理,并根据其电路组成及特点,列出了基本检修流程。

最后以两例维修经验为例,对检修步骤及检修思路作了较详尽的阐述,以此说明如何进行实际维修,其他型号的微波炉都可以按照同样的分析思路举一反三,排除相应故障。

关键词:微波炉 工作原理 维修微波炉作为现代厨房电器的新宠,以其高效率、加热均匀、节约能源且无污染等特点,给人们的生活带来方便。

由于微波炉在日常烹饪中使用次数较多,加上南方城市在春节后有长时间的潮湿天气出现,故其故障率也会较高。

根据维修经验,了解微波炉的工作原理和结构,对缩短检修时间十分必要。

一、微波炉的基本结构和工作原理微波炉按控制不同可分为机械旋钮控制式和微电脑控制式,按功能不同可分为单功能和带烧烤型,但其基本结构和工作原理大致相同。

微波炉主要由磁控管、炉腔和电源电路三部分组成。

磁控管是一个独立的电子器件,炉腔包括腔体、转盘、炉门等;电源电路是由磁控管供电电路、定时、功率控制电路、安全保护电路及冷却、照明辅助电路等组成。

微波炉在工作时,220V交流电经保护装置和控制电路送到高压变压器,经升压整流后提供给磁控管。

磁控管产生2450MHz的微波,经能量输出器耦合输入波导管。

由于炉腔是金属制成的,微波不能穿过,只能在炉腔里来回反射,在炉腔内激起微波振荡,形成微波场,并反复穿透食物,食物分子随微波场能的变化而高速振荡,食物被加热。

转盘电动机使玻璃转盘做匀速旋转,使食物均匀加热,从而完成加热过程。

其电路原理图如图1所示。

图1 微波炉电路原理图二、检修流程检修微波炉的一般流程应遵循先外部后内部、先简后难、先整体后局部、先高压后低压的思路。

例如先将微波炉通电,根据症状和微波炉的结构特点,分析和推断发生故障的范围,在分析故障后,检测被怀疑电路,最后就是排除故障点。

三、两例故障的分析与检修1.美的MK823ESJ-PA微波炉接通电源后散热风扇与托盘转动正常,但是不加热(1)现象:笔者所在的南方城市在春节后有长时间的潮湿天气出现,在旋动定时按钮时,微波炉后面发出“啪”的一声,并伴随有火光出现,散热风扇和托盘转动正常、炉灯亮,但是不加热。

微波炉原理解说和修理技巧

微波炉原理解说和修理技巧

微波炉原理解说和修理技巧直流高压。

4,保险管熔断丝,俗称保险丝。

当流过的电流超过一定数值后,发热熔断,不烧坏整个电路,起保险作用。

熔断丝装在两头有金属帽的玻璃管里,就是保险管。

微波炉里有两个保险管:一个高压保险管,一个低压保险管。

文字符号是F,电路符号见下(图3-2-4-1)。

图里是微波炉专用的高压保险管。

高压保险管装在微波炉的下方,和高压变压器、高压二极管、高压电容器靠在一起。

为了防止它触及或靠近其他元件和连线,造成漏电或高压放电,常把高压保险管装进一个塑料硬壳里。

见下面(图3-2-4-2)。

微波炉里的220v市电保险管,是彩电里一样的延迟保险丝。

常见规格有8A、10A、15A。

换普通保险管,要用额定电流大一点的,否则经常断保险。

它的位置在微波炉的上方,见下面(图3-2-4-3)。

它们烧断已否用肉眼能看出。

也可用万用表电阻档测通断。

常断高压保险丝,原因除了变压器、二极管、电容电机等元器件漏电短路外,云母片太脏,烧的食物太少(如不足鸡蛋大)等,也是常见原因。

5,磁控管磁控微波管,是一种电子管,常称磁控管。

从外表看,它有微波发射器(波导管)、散热器、灯丝、两个插脚和磁铁等,见下面(图3-2-5-1)。

从里面看,下面(图3-2-5-2是它的纵截面图。

下面(图3-2-5-3)是它的横截面图。

磁控管里有一个园筒形的阴极,这里是直热式的,灯丝就是阴极。

阴极外面包围着一个高导电率的无氧铜制成的阳极。

阳极用来接收阴极发射的电子。

阳极上有几个谐振腔,它们是产生高频振荡的选频谐振回路。

谐振频率主要由空腔的尺寸决定的。

为了安全和使用方便,阳极接地。

阳极接地作参考点,零电势(0v),那阴极就是加上几千v负高压。

另外再有磁铁的作用。

热电子从阴极溢出后,在磁埸力和电埸力的共同作用下,沿螺旋状高速飞向阳极,又有谐振腔的作用,电子振荡成微波,并经过天线耦合,由波导管传输到微波炉腔里加热食物。

磁控管好坏测量方法:a,关机后,使高压电容放电,拔下磁控管灯丝两个插头。

微波炉检测维修技巧

微波炉检测维修技巧

微波炉检测维修技巧一、微波炉常用器件的测量和检修1.高压电容高压电容标称1uF±30%,耐压2100V。

检查高压电容前,为防电击伤人,必须将电容放电。

安全放电法:用220V灯泡从灯头引出两根导线,碰触电容两极,直到灯泡不亮为止。

测量用万用表R×10k挡判断,红黑表笔接触一次电容两极,表针若摆动到100k位置,然后渐渐回到10M位置不动,说明电容基本是好的。

因电容内并联有泄放电阻,有一定阻值,故表针回不到无穷大位置。

2.高压二极管因该管内阻大,测量时应拔下插头线,用R×10k 挡测正向阻值为140k左右,反向阻值无穷大是好的。

3.高压变压器检修用万用表R×1挡测变压器初级220V绕组的阻值为2Ω左右,次级接磁控管灯丝(3V左右)绕组近于0Ω;接2000V 的绕组阻值为110Ω左右,基本可以判断变压器是好的。

如果给变压器通电测量输出电压值,判断更为准确。

如果万用表电压挡只有500V,可以购买高压测试表笔,将量程扩展到2500V进行测量。

如买不到高压测试棒,可以自制,购2M(5只)和2.5M/1W金属膜电阻按附图接线焊好后,装入耐压2500V以上的绝缘管内,引出线焊上电夹即可使用。

本电路适配万用表型号MF30型,也适合灵敏度高的其他型号万用表(但2.5M电阻应适当调整)。

若高压变压器不良,最好购新件,业余重绕高压变压器难度较大,因原件出厂时为保障其工作稳定性,硅钢片两侧是开槽焊死的,磨得很平整。

修理时要先用磨光机切割砂轮片切开焊槽,拆开硅钢片,用平锉修平毛刺,绕好后的线圈要浸漆烘干,装上硅钢片,用胶布粘遮住线圈,用电焊弱电流挡冷焊法焊接,最好用埋弧焊法不使焊渣火星飞溅,焊好后去掉胶布,浸以绝缘漆烘干,测直流阻值合格后才能上机使用。

4.磁控管的检修用R×1挡测磁控管灯丝阻值几乎为0Ω。

灯丝与外壳绝缘阻值用Rx10k挡测为无穷大,测得这样数据只能初步判断磁控管是好的。

微波炉技术分析与故障检修

微波炉技术分析与故障检修

微波炉技术分析与故障检修微波炉不仅能快速除霜、解冻食物,而且具有煲、蒸、煮、炊、炖、烤、炒、消毒灭菌等功能。

与传统炉具相比,微波炉有操作简便、节能、省时省力、寿命长、安全、卫生、环保等优点,所以微波炉作为现代厨具迅速走进千家万户。

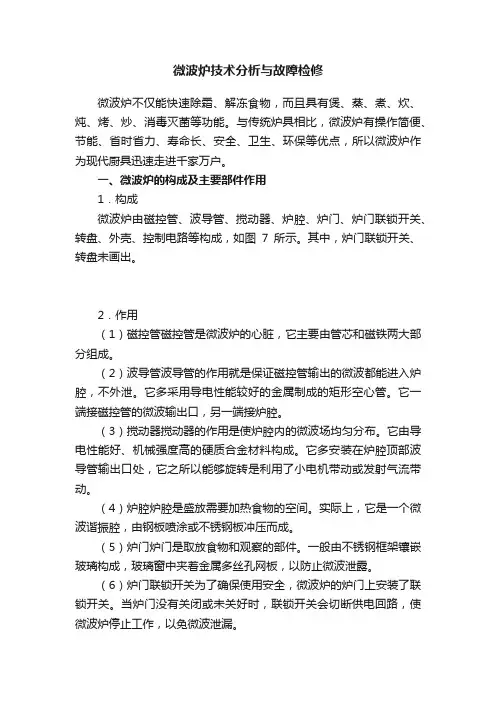

一、微波炉的构成及主要部件作用1.构成微波炉由磁控管、波导管、搅动器、炉腔、炉门、炉门联锁开关、转盘、外壳、控制电路等构成,如图7所示。

其中,炉门联锁开关、转盘未画出。

2.作用(1)磁控管磁控管是微波炉的心脏,它主要由管芯和磁铁两大部分组成。

(2)波导管波导管的作用就是保证磁控管输出的微波都能进入炉腔,不外泄。

它多采用导电性能较好的金属制成的矩形空心管。

它一端接磁控管的微波输出口,另一端接炉腔。

(3)搅动器搅动器的作用是使炉腔内的微波场均匀分布。

它由导电性能好、机械强度高的硬质合金材料构成。

它多安装在炉腔顶部波导管输出口处,它之所以能够旋转是利用了小电机带动或发射气流带动。

(4)炉腔炉腔是盛放需要加热食物的空间。

实际上,它是一个微波谐振腔,由钢板喷涂或不锈钢板冲压而成。

(5)炉门炉门是取放食物和观察的部件。

一般由不锈钢框架镶嵌玻璃构成,玻璃窗中夹着金属多丝孔网板,以防止微波泄露。

(6)炉门联锁开关为了确保使用安全,微波炉的炉门上安装了联锁开关。

当炉门没有关闭或未关好时,联锁开关会切断供电回路,使微波炉停止工作,以免微波泄漏。

炉门联锁开关由初级门锁开关(又称为门锁第一级开关、主开关)、次级门锁开关(又称为门锁第二级开关、副开关)、监控开关、门钩等构成,如图8 (a)所示。

当炉门关闭时,联锁开关上的两个门钩插入炉腔的长方形孔内,按下微动开关,使门锁联锁开关的初、次级门锁开关闭合,从而使监控开关断开,微波炉进入准备工作状态,如图8 (b)所示。

当打开炉门时,门锁联锁开关的初、次级门锁开关断开,而监控开关接通,使微波炉停止工作。

(7)转盘转盘安装在炉腔底部,由一台电机带动它以5~8r/min 的转速旋转,转盘上的食物各部位不断接受微波场的辐射,确保食物能够均匀地加热。

微波炉的原理解说和修理技巧

微波炉的原理解说和修理技巧

《微波炉的原理解说和修理技巧》目录第一节微波炉的工作原理(一)微波炉的种类和性能(二)微波炉的工作原理第二节微波炉的原理图和原理解说(一)格兰仕WP700---800微波炉电路图(二)格兰仕WP700---800微波炉电路分析1,四个电路部分2,三个电流回路3,主要器件所在位置第三节微波炉的修理技巧(一)盖板折装(二)看图识件(三)快修技巧1,读熟三个电流回路2,万用表扩大量程3,高压带电检测法` 第一节微波炉的工作原理` 据说,1946年美国斯潘瑟一个偶然的机会,发现微波溶化了糖果。

事实证明,微波辐射能引起食物内部的分子振动,从而产生热量。

1947年,第一台微波炉问世。

但大家用微波来煮饭烧菜还是最近几年的事。

微波是一种电磁波。

这种电磁波的能量不仅比通常的无线电波大得多,而且还很有"个性":微波一碰到金属就发生反射,金属根本没有办法吸收或传导它;微波可以穿过玻璃、陶瓷、塑料等绝缘材料,但不会消耗能量;而含有水分的食物,微波不但不能透过,其能量反而会被吸收。

微波炉正是利用微波的这些特性制作的。

微波炉的外壳用不锈钢等金属材料制成,可以阻挡微波从炉内逃出,以免影响人们的身体健康。

装食物的容器则用绝缘材料制成。

微波炉的心脏是磁控管。

这个叫磁控管的电子管是个微波发生器,它能产生每秒钟振动频率为24.5亿次的微波。

这种肉眼看不见的微波,能穿透食物达5cm深,并使食物中的水分子也随之运动,剧烈的运动产生了大量的热能,于是食物"煮"熟了。

这就是微波炉加热的原理。

用普通炉灶煮食物时,热量总是从食物外部逐渐进入食物内部的。

而用微波炉烹饪,热量则是直接深入食物内部,所以烹饪速度比其它炉灶快4至10倍,热效率高达80%以上。

目前,其他各种炉灶的热效率无法与它相比。

` 而微波炉由于烹饪的时间很短,能很好地保持食物中的维生素和天然风味。

比如,用微波炉煮青豌豆,几乎可以使维生素C一点都不损失。

微波炉所有元器件的检测方法

微波炉所有元器件的检测方法

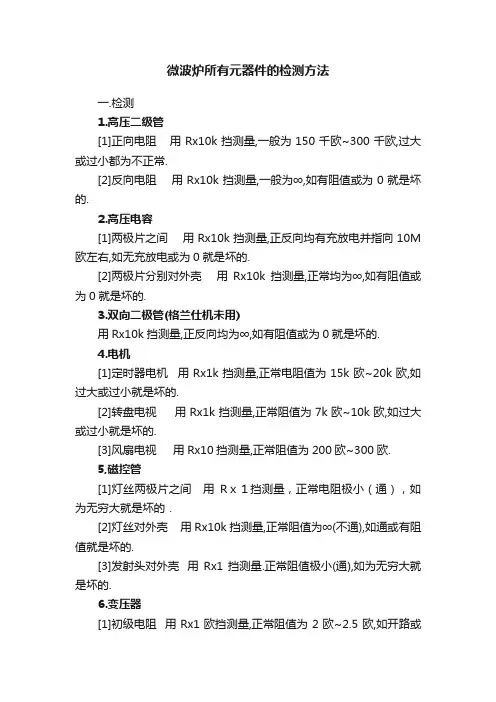

微波炉所有元器件的检测方法一.检测1.高压二级管[1]正向电阻用Rx10k挡测量,一般为150千欧~300千欧,过大或过小都为不正常.[2]反向电阻用Rx10k挡测量,一般为∞,如有阻值或为0就是坏的.2.高压电容[1]两极片之间用Rx10k挡测量,正反向均有充放电并指向10M 欧左右,如无充放电或为0就是坏的.[2]两极片分别对外壳用Rx10k挡测量,正常均为∞,如有阻值或为0就是坏的.3.双向二极管(格兰仕机未用)用Rx10k挡测量,正反向均为∞,如有阻值或为0就是坏的.4.电机[1]定时器电机用Rx1k挡测量,正常电阻值为15k欧~20k欧,如过大或过小就是坏的.[2]转盘电视用Rx1k挡测量,正常阻值为7k欧~10k欧,如过大或过小就是坏的.[3]风扇电视用Rx10挡测量,正常阻值为200欧~300欧.5,磁控管[1]灯丝两极片之间用Rx1挡测量,正常电阻极小(通),如为无穷大就是坏的.[2]灯丝对外壳用Rx10k挡测量,正常阻值为∞(不通),如通或有阻值就是坏的.[3]发射头对外壳用Rx1挡测量.正常阻值极小(通),如为无穷大就是坏的.6.变压器[1]初级电阻用Rx1欧挡测量,正常阻值为2欧~2.5欧,如开路或小于1.2欧就是坏的.[2]次级灯丝绕组电阻极小.电压为AC3.4V左右.[3]次级高压绕阻电阻为100欧~150欧,电压为AC2100V左右,如电阻为∞或小于80欧为坏的.二.检修1.双向二极管一般故障为短路,微波炉不发热或8A保险烧断,常规维修只有更换.也可不用该管,对电路工作没有影响(格兰仕所有机型均未用).2.变压器[1]次级高压绕组一端鉚接在铁芯上,如该处烧断,表现为不加热.此时,用导线一端焊在漆包线上,另一端用螺丝固定在外壳任一处即可正常工作.[2]发出较大的'嘶嘶'声,但能加热.这是铁芯松动或位置不正确所致.用改锥顶住铁芯,轻轻敲击或用胶水固定铁芯,即可解决.3.高压保险烧断对于无明显原因屡烧高压保险的炉子,可用单股铜丝代保险(海尔.美的.LG等许多机型均未用此保险).待其表现出元件损坏故障时,再更换损坏元件.4.磁控管发射头打火烧坏常规只有更换.但若不用发射头外盖,对电路工作毫无影响(笔者照此修过十几台,无问题).5.塑料门钩挂簧处断裂表现为门关不上.整机不工作.由于是专用件不易购得,可用细钢丝烧热,穿过塑料并弯折成圆坏状(高度与原挂钩的相当即可),将弹簧挂上,即可正常使用.6.电脑板[1]变压器初级不通,表现为电脑无显示.一般是内部的温度保险烧断(白色),常规只有更换,但不易购得.小心打开初级外包皮,用细线短接温度保险即可.[2]电脑板工作一定时间后无显示(不工作),但冷却后又可显示工作.这是5V稳压管的热稳定性能变差所致.将其与电脑板上的其他三极管(型号一样即可)换位使用即可.用此法不花钱就可修复百元以上的电脑板.7.定时器(机械炉用)[1]功率分配器触点烧焦不通,表现为不发热.常规维修是打开定时器,挖开对触点进行处理或更换定时器,这样较为麻烦且成本较高.对四脚定时器(如格兰仕炉用)只需用导线将2`4端(从上往下数)短接即可正常工作.但此时无论火力置任何挡位都是高火力.[2]记时电机坏,表现为定时器不回零.常规维修是换同样电机或整个定时器.如无同型电机,可用其它电机换,此时需将原电机前塑料齿轮换上.也可用其他定时器(如洗衣机甩干定时器),找合适位置安上,将两线头分别接在原定时器的1`2端即可.8.电容器在有一端片对外壳短路,其他正常时,表现为不加热,有时烧高压保险.常规维修是更换电容.若在其外表多包几层绝缘纸,将其绝缘悬空固定好也可正常使用.。

微波炉变压器工作原理及常见故障排除

微波炉变压器工作原理及常见故障排除

微波炉变压器工作原理及常见故障排除
微波炉变压器是微波炉中的一个重要部件,它负责将市电的高压电流转换为微波炉所需的高电压和低电流。

其工作原理如下:
1. 输入电源:微波炉通常使用220V的交流电源,这个电源输入到变压器中。

2. 压缩电流:变压器中的一侧线圈有较多的匝数,称为原线圈(Primary Coil),另一侧线圈有较少的匝数,称为副线圈(Secondary Coil)。

当输入电流通过原线圈时,由于原线圈的匝数较多,所以电流会被压缩。

3. 电流转换:由于原线圈和副线圈之间有共同的磁场,当原线圈中的电流通过时,会在副线圈中产生电动势,从而转换为高电压和低电流。

这个高电压通常在2000V-5000V之间,用于产生微波炉所需的高功率。

4. 输出电源:高电压通过输出线路供应给微波炉的其他电路,如磁控管和微波发生器。

常见的微波炉变压器故障包括:
1. 变压器烧坏:变压器可能会因为长时间使用或者电路问题导致烧坏。

这种情况下,变压器需要更换。

2. 变压器短路:变压器的绝缘可能会出现问题,导致变压器内部出
现短路现象。

这种情况下,变压器需要更换。

3. 变压器输出不稳定:变压器输出电压不稳定可能是由于电路中其他元件的故障引起的,如电容器或电阻器等。

这种情况下,需要检查并更换故障元件。

4. 变压器过热:长时间使用或者电路故障可能导致变压器过热。

这种情况下,需要检查电路并及时修复。

在排除微波炉变压器故障时,建议寻求专业人士的帮助,以确保安全性和正确性。

微波炉部分元器件的原理及检测、修理

微波炉部分元器件的原理及检测、修理

微波炉部分元器件的原理及检测、修理一、微波炉风扇电机和转盘电机结构和原理.普通微波炉中的风扇电机大都采用20~30W的单相罩极电机,其作用是对磁控管及高压变压器、炉腔等进行通风散热j转盘电机用于带动炉腔中的转盘旋转,使食物加热均匀。

转盘电机通常由永磁同步电机和减速齿轮组构成,转速为5~8转/分,功率为3~5W。

这两种电机并非微波炉专用件。

二、微波炉风扇电机和转盘电机检测、修理或代换.转盘电机的绕组电阻通常为10-20kΩ,有些较早期产品的电阻小于10kΩ,通常为4~8kΩ。

冷却电机绕组电阻为100—250Ω。

转盘电机和冷却电机的绕组故障大多为端头脱焊或漆包线霉断等,通常检测和修复并不难,如果是绕组内部开路或短路,则需拆卸绕组重新绕制或更换电机。

转盘电机的绕组内阻随产品型号等不同而差异可能较大,如果根据所测阻值难以判断,则可通电试验,只要齿轮组及转子没被卡阻,通常电机都会转动;如果转速正常且转动5分钟电机外壳不发烫,一般就没问题。

如果电机不转,说明齿轮或转子有问题,少数也可能是绕组接触不良,对此就须拆开电机进行检修了。

对转速不正常或转动一会就发烫的电机也同样应拆开检修,难以修复则考虑换新件。

转盘电机可用外形相近、特性类似的3~5W鸿运扇同步电机代换,通常使用效果良好。

三、微波炉定时器和功率调节器结构和原理。

普通微波炉一般都采用定时器和功率调节(控制)器由同一电机驱动的组合体形式,简称定时功调器。

定时器主要由微型同步电机、降速齿轮组件和定时联动开关等组成。

由于其有联动开关串接在微波炉电源电路中,因此定时器大都兼作电源启动开关,当然另设启动开关的微波炉除外。

当操作人员拨动定时钮,设定定时时间时,定时开关被接通,微波炉得电而开始工作,同时定时器电机转动。

当定时时间到达时,开关被断开,微波炉停止工作。

许多定时开关断开时还会发出一声清脆的铃声,以提醒人们加热工作完成。

功率调节器也称火力调节器,它实际上也是个时间开关,功能是在微波炉工作期间周期性地不断接通和断开磁控管的电源,使磁控管有规律地间歇工作,即工作时间和休止时间有一定的比例关系,改变这个比例,就使磁控管在微波炉整个加热时间段中的工作时间得以相应改变,从而起到调节微波输出功率的作用。

【微波炉技术】微波炉常见故障维修方法与易损件的检测

【微波炉技术】微波炉常见故障维修方法与易损件的检测

【微波炉技术】微波炉常见故障维修方法与易损件的检测易损部件检测1.磁控管正常时,灯丝电阻小于1Ω,灯丝与管壳间电阻∞,磁钢不应开裂。

磁控管损坏,有的表现为灯丝两接线柱之间开路,有的表现为两接线柱对外壳导电形成通路,有的则无法直接测量出来。

磁控管损坏引起的现象有:微波炉运转声音小、不加热,或烧电源保险、高压保险、高压二极管等。

2.高压二极管正常时,用万用表Rx10k挡测量,正向导通(有一定电阻,150K欧左右),反向截止(电阻无穷大);用其他电阻挡测量正反向电阻均不通。

高压二极管损坏多为击穿,即正反向都通。

高压二极管损坏引起的故障现象有:烧高压保险,或微波炉运转不加热,微波运转不加热且噪音增大。

3.高压电容容量0.8uF~1.2uF之间,电容器两端子与外壳间电阻∞,内并联有一只9MQ电阻。

正常时,将指针万用表置于Rx 10k挡,两表笔分别接高压电容两极,测量之初有一定阻值但不高,然后逐渐上升到9MQ左右。

实际维修中高压电容故障相对低,常见损坏形式是极片或绝缘木打火,个别为失效或击穿。

高压电容损坏引起的现象有烧电源保险管或高压保险管、微波炉能运转但不加热等。

4.高压变压器正常时,初级绕组电阻:约1.5~3Ω,次级绕组电阻:约100~200Ω,灯丝绕组电阻:小于1Ω,各绕组对铁芯的阻值:∞。

高压变压器损坏多以高压绕组匝间短路居多。

损坏后引起的现象有:运转电流增大,有异味,或运行不加热、冒烟。

5.机械定时器/火力选择器正常时,测量电机两端有阻值,顺时针拧一下时间旋钮,定时开关触点导通。

火力触点在电机旋转时,时通时断。

定时开关触点损坏,引起整机不工作;火力开关触点损坏引起微波炉运转不加热;电机损坏引起微波炉运转加热不停,或者运行不加热、不停机。

6.门开关门开关内含有几个轻触开关。

在正常情况下,闭合开关时有微小的触点转换声音。

损坏后的故障表现为:整机不工作,运转不加热,开门时烧电源保险管等。

7.热继电器又称热切断器、限温开关、热敏开关等,属于自动复位热敏保护元件。

微波炉元器件检测方法

微波炉元器件检测方法

微波炉元器件检测方法微波炉是家庭厨房中常见的厨具之一,它使用了多种元器件来实现加热和控制功能。

为确保微波炉的稳定性和安全性,需要进行元器件的检测。

本文将介绍微波炉常见元器件的检测方法。

1.高压变压器(高压变压器)检测:高压变压器是微波炉中的重要元器件之一,它负责将电源输入的低压电流转换成所需的高压电流。

为确保安全和稳定性,需要对高压变压器进行检测。

其中,主要包括以下几个方面:-外观检测:检查高压变压器外壳是否有损坏、变形等情况,确保外观完好。

-绝缘电阻测试:使用万用表将高压变压器的两个端子接触电极进行测试,以确保绝缘电阻在安全范围内。

-工作电流测试:可以使用电流表和负载进行测试,以确保高压变压器在工作中能够提供所需的电流。

2.微波发生器检测:微波发生器是微波炉的核心元器件之一,它产生和放大微波信号,以实现食物的加热。

以下是微波发生器的检测方法:-外观检测:检查微波发生器的外观是否完好,无明显损坏。

-频率测试:使用频谱分析仪测试微波发生器的输出频率,确保其处在指定范围内。

-输出功率测试:使用功率计测试微波发生器的输出功率,确保其与设定值相匹配。

3.控制电路检测:控制电路是微波炉操作与控制的核心,它负责调节加热时间、功率等参数。

以下是控制电路的检测方法:-电压测试:使用电压表检测各个控制电路的电压输出是否正常。

-对比实验:将控制电路的输出与设定值进行对比测试,确保其能准确调节微波炉的工作状态。

-工作稳定性测试:测试控制电路在连续使用一段时间后是否会出现异常,以确保其稳定性和可靠性。

4.传感器检测:微波炉中通常配备有各种传感器用于检测食物的状态,如温度传感器、湿度传感器等。

以下是传感器的检测方法:-响应时间测试:将传感器暴露在其中一种条件下,测试其响应时间是否在指定范围内。

-灵敏度测试:将传感器置于特定环境中,测试其对环境变化的灵敏度。

-稳定性测试:将传感器暴露在特定环境中一段时间,测试其稳定性和长时间使用的可靠性。

微波炉工作原理及维修

微波炉工作原理及维修

微波炉工作原理及维修微波炉是一种利用微波辐射进行加热的电器设备。

其工作原理如下:1. 发生器:微波炉内部有一个发生器,用于产生微波。

通常采用磁控管或固态发生器。

2. 微波管:微波产生后经过微波管传输。

微波管内部有一个磁场和几个导波管,用于将微波从发生器传送到腔体。

3. 腔体:微波炉内部有一个金属腔体,用于容纳食物并加热。

腔体通常由金属材料制成,如不锈钢。

4. 微波吸收:当微波进入腔体时,食物中的水分分子会吸收微波的能量,并将这些能量转化为热能。

这样就实现了对食物的加热。

维修微波炉时,以下是一些常见的问题及解决方法:1. 微波不工作:首先检查是否有电源问题,确保插座正常通电。

然后检查微波炉的保险丝是否烧毁,如有需要更换。

若以上操作无效,可能是发生器或微波管故障,需要请专业维修人员检修。

2. 微波加热不均匀:这可能是由于微波管或腔体内的旋转盘损坏导致的。

检查旋转盘是否能够正常运转,如有需要更换损坏的零件。

3. 微波漏泄:如果发现微波从微波炉的门、窗户或缝隙中泄漏出来,可能是门密封不严或门锁损坏。

检查门密封件是否完好,如有需要更换。

对于门锁损坏的情况,需要请专业维修人员更换。

4. 微波炉噪音过大:这可能是由于食物残渣或异物附着在微波管或腔体内导致的。

清洁微波管和腔体,确保无残留物。

若问题仍然存在,可能是微波管或风扇故障,需要请专业维修人员检修。

总的来说,对于微波炉的维修,非专业人士最好只进行简单的清洁和更换部件的操作,复杂的故障还是需要请专业人员进行维修。

同时,使用微波炉时,要注意安全,避免烫伤或其他事故的发生。

微波炉磁控管的工作原理与检测方法

微波炉磁控管的工作原理与检测方法

微波炉磁控管的工作原理与检测方法微波炉是现代生活中常见的厨房电器之一,而微波炉的核心部件之一就是磁控管。

磁控管是一种特殊的真空电子器件,它通过控制电子束的运动来产生和改变微波能量的强度,从而实现加热食物的目的。

下面将详细介绍磁控管的工作原理和检测方法。

1.磁控管的工作原理:磁控管由阴极、阳极和聚束极等部分组成。

其中,阴极产生的电子束经过聚束极的聚束作用,通过磁聚束磁场的影响,最终打到阳极上。

整个过程中,磁聚束磁场的强度可以通过控制磁铁的电流来改变,从而控制电子束的聚束程度。

当电子束打到阳极上时,会与阳极上的微波谐振腔发生相互作用,产生微波能量。

2.磁控管的检测方法:(1)电子束的发射测试:通过测量磁控管的阴极电压和阴极电流,可以获得电子束的发射情况。

在测试之前,需要将电源电压稳定在额定值,然后分别测量阴极电压和阴极电流,并计算电子束的发射率。

当发现发射率低于标准值时,可能说明磁控管存在故障。

(2)磁聚束磁场的测试:通过测试磁控管的磁聚束磁场,可以验证磁控管的聚束效果是否正常。

一种常用的测试方法是使用霍尔元件测量磁聚束磁场的强度。

将霍尔元件放置在磁聚束磁场中,通过测量霍尔元件的输出电压,可以计算磁聚束磁场的强度。

当磁聚束磁场强度不符合标准值时,说明磁控管的聚束效果不正常。

(3)微波输出功率的测试:通过测量磁控管输出的微波功率,可以验证磁控管是否正常工作。

一种常用的测试方法是使用微波功率计测量输出微波的功率。

将微波功率计与磁控管的输出口连接,并调整微波功率计的灵敏度,即可测量到输出的微波功率。

当微波输出功率不达标时,可能说明磁控管存在故障。

除了以上的测试方法,还可以通过观察磁控管的外观,检查有无磁控管表面鼓包或漏油等异常情况,这些异常情况可能也会影响磁控管的正常工作。

总结:磁控管是微波炉的核心部件之一,通过控制电子束的运动来产生和改变微波能量的强度。

通过对磁控管的阴极电压、阴极电流、磁聚束磁场和微波输出功率等指标的测试,可以判断磁控管是否正常工作。

微波炉的基本原理及简单问题维修

微波炉的基本原理及简单问题维修

微波炉的基本原理及简单问题维修微波炉又称为微波灶,其用途多样,功能齐全,不仅能煲、蒸、煮、炖、烤食物,而且还具有快速解冻和杀菌消毒等多种功能。

一、微波炉加热原理及结构1、微波加热原理微波就是波长为1m~1mm,频率为300MHz~300GHz范围的电磁波,它具有一般电磁波的共性。

它在传输过程中遇到不同物体时,会发生反射、透射和被吸收等现象。

能够吸收微波能转化为热能的物质,通常称为微波介质。

微波介质的分子都是极性分子,又称为电偶极子或偶极子,在无外加电场作用时,极性分子的热运动使其杂乱排列,物质整体对外呈现电中性。

如果将极性分子物质置于电场中,极性分子就会按电场的方向排列,这种现象称为极性分子的转向极化。

电场越强极化作用越强,当电场消失后,极性分子又恢复为常态;当电场方向改变时,极性分子也随之改变方向;微波炉中,电场方向变化频率为2450MHz,极性分子则以每秒钟24.5亿次的速度摆动,产生大量的运动热和碰撞摩擦热,实现了将微波的电场能转化为热能。

这就是介质吸收微波能进行加热的机理。

可见,微波加热,介质所产生的热量与介质本身的性质、微波的电场强度以及微波的频率等因素有关。

2、微波加热特点(1) 食物内、外同时发热,故加热迅速,省时省电。

(2)加热均匀不会出现传统加热外焦、内生的现象。

(3)加热过程清洁卫生无烟尘等二次污染,且不影响环境温度。

(4)烹饪的食品质量好由于微波加热时间短,可以最大限度保留食品中的维生素等营养成分,能较好保持食品的色、香、味、质。

另外,微波加热过程容易控制,操作方便,安全可靠。

3、微波炉基本结构图示为普通控制型微波炉的基本结构示意图。

普通控制型微波炉主要是由磁控管、炉腔、炉门、定时和功率分配器等主要元器件组成。

二、普通型微波炉常见故障及检修方法1.指示灯不亮,也不能加热故障原因1:电源插头与插座接触不良或断线。

检修方法:检查修理插头与插座,并将二者插紧,必要时更换。

故障原因2:熔丝烧断。

微波炉原理及维修(含电路图)

微波炉原理及维修(含电路图)

yangxinqiu 的格兰仕微波炉的结构特点及原理常见故障及故障检修微波炉作为现代厨房电器的新宠,越来越普及地走进干家万户。

微波炉以其加热速度快,省电且无污染等特点,确实给人们的生活带来方便。

目前市场上微波产品很多,但格兰仕微波炉一直是一枝独秀。

一、格兰仕微波炉型号的识别二、微波炉结构特点和工作原理微波炉主要由炉腔、炉门和控制电路等几部分组成。

1.炉腔:是一个微波谐振腔,是把微波能变为热能对食物进行加热的空间。

在炉腔底部装一只由微型电机带动的玻璃转盘,把被加热食品放在转盘上与转盘一起旋转,使其与炉内的高频电磁场作相对运动,以达到炉内食品均匀加热的目的。

2.炉门:是食品的进出口。

炉门由金属框架和观察窗组成。

既要求从门外可以观察到炉内食品加热的情况,又不能让微波泄漏出来。

观察窗的玻璃夹层中有一层金属微孔网,既可透过它看到食品,又可防止微波泄漏。

由于金属网孔大小是经过精密计算的,所以完全可以阻挡微波的穿透。

3.控制电路:控制电路如图1所示,又分为低压电路,控制电路和高压电路三部分。

高压变压器次级绕组之后的电路为高压电路,主要包括:磁控管、高压电容器c、高压变压器T、高压二极管D。

磁控管是微波炉的心脏,微波能就是由它产生并发射出来的。

它的工作需要很高的脉动直流阳极电压和约3~4V的灯丝电压。

由高压变压器及高压电容器、高压二极管构成的倍压整流电路为磁控管提供了满足上述要求的工作电压。

高压变压器初级绕组之前至微波炉电源入口之间的电路为低压,电路(也包括了控制电路)主要包括:保险管Fu、热断路器保护开关sw6、sw7、联锁开关swl~sw3、照明灯、定时器及功率分配器开关sw4、sw5、转盘电机M3和风扇电机M2等。

转盘电机与风扇电机为同步电机,即微波炉工作时转盘电机转动并带动玻璃转盘,风扇电机也同步转动,对磁控管及其它主要部件进行冷却。

三、并非微波炉故障的判别对于微波炉在使用过程中出现的一些现象,有的用户因为对微波炉不太了解,常容易误认为微波炉出了故障。

微波炉部分元器件的原理及检测修理

微波炉部分元器件的原理及检测修理

微波炉部分元器件的原理及检测修理微波炉是一种利用高频电磁波产生热能来加热食物的厨房电器。

它由多个部分元器件组成,每个部分都有各自的原理、检测和修理方法。

1. 高压变压器(High Voltage Transformer)是微波炉的核心元器件之一,它负责将普通电压(110V 或220V)升高到高电压(2000V 至5000V 之间),以供给磁控管(Magnetron)产生高频电磁波。

检测高压变压器是否工作正常的方法是使用万用表测量其输入和输出的电压,修理时需要根据实际情况更换或修复高压变压器。

2. 磁控管(Magnetron)是微波炉中产生微波的元器件。

它利用高压电场和磁场的交互作用来产生高频电磁波。

检测磁控管是否工作正常的方法包括使用万用表来测量其阻抗、直流电阻和高频输出功率等指标,修理时通常需要更换磁控管。

3. 主控板(Main Control Board)是微波炉的中央处理单元,负责控制微波炉的整个操作过程。

检测主控板是否工作正常的方法是使用万用表测量其输入和输出电压及信号,修理时常常需要通过更换电容、电阻等元件来修复主控板。

4. 波导(Waveguide)是将微波从磁控管传输到微波炉腔内的元器件。

它通常由铜或铝制成,内壁需要保持干净和平滑以确保微波的有效传输。

检测波导是否正常的方法包括视觉检查波导内壁是否有明显损坏或污垢,修理时通常需要清洗或更换波导。

5. 显示面板(Display Panel)和控制按钮(Control Buttons)用于设置和控制微波炉的操作。

检测显示面板和控制按钮是否正常的方法包括视觉检查其外观是否完好,操作按钮是否灵敏,修理时通常需要更换显示面板或控制按钮。

6. 散热器(Heat Sink)是用于散热的元器件,它通常位于磁控管附近。

散热器的主要功能是排出由磁控管产生的热量,以防止磁控管过热。

检测散热器是否正常的方法包括观察散热器表面是否有严重的损坏或过热现象,修理时通常需要更换散热器。

微波炉的原理与维修实验报告

微波炉的原理与维修实验报告

微波炉的原理与维修实验报告微波炉的原理与维修实验报告一、导言微波炉是我们日常生活中常见的家用电器之一,它以其高效、方便的加热方式受到了广泛的欢迎。

本实验的目的是研究微波炉的工作原理,并进一步了解微波炉的维修技术。

二、原理与背景1. 动作原理微波炉的工作原理是利用微波在物体中的热能吸收来实现加热的目的。

微波的频率为2.45GHz,通过微波发生器产生的微波,通过导波管进入炉腔,并在炉腔内反射和干涉。

微波通过物体时,会对物体内部的分子产生剧烈的摩擦运动,导致分子之间的相互碰撞和摩擦产生热能,从而使物体产生加热。

2. 结构与组成微波炉主要由微波发生器、导波管、炉腔、控制系统等组成。

微波发生器产生微波并通过导波管输入炉腔,炉腔为金属容器,具有良好的反射特性。

炉腔内部还配备有转盘和烤架等辅助装置,以提高加热效果和烹饪多样性。

控制系统是微波炉的核心部分,通过控制系统可以设置加热时间、加热功率等参数。

三、实验内容与步骤1. 实验前的准备(1)确认实验所需设备齐全,并检查设备的安全状况。

(2)按照实验要求准备食材,如玻璃杯、水、食品等。

2. 实验步骤(1)将玻璃杯中加入适量的水。

(2)将玻璃杯放入微波炉炉腔内,并确保玻璃杯与导波管之间没有阻挡物。

(3)设置微波炉的加热时间和功率。

(4)关闭微波炉的门,开始加热。

(5)观察加热过程中水的变化情况。

四、实验结果与分析通过观察实验过程,可以清楚地看到水在加热过程中产生了剧烈的沸腾现象,并且加热速度非常快。

这是因为微波炉工作时会产生高频的微波,并且微波能够快速穿透食物并转化成热能。

水分子在微波作用下迅速摩擦、碰撞并转换成水蒸气,由此产生沸腾现象。

五、微波炉的维修1. 常见故障和处理方法(1)微波炉无法启动:检查插座是否正常供电,检查微波炉控制面板是否损坏,如有问题及时更换。

(2)微波炉加热不均匀:检查转盘和导波管是否有异物阻塞,及时清理;检查转盘电机是否工作正常,如有问题更换。

微波炉主要元器件的简易检测方法

微波炉主要元器件的简易检测方法

微波炉主要元器件的简易检测方法微波炉是一种常用的厨房电器,其主要由多个元器件组成。

这些元器件包括高压变压器、高压整流电路、微波发生器、微波导波管等。

为了确保微波炉的正常运行和安全使用,需要定期对这些主要元器件进行简易检测。

首先是高压变压器的检测。

高压变压器是将低压电源转换为微波炉所需的高压电源。

检测高压变压器时,首先要断开微波炉的电源,并确认其电容器已经放电。

然后用万用表测量变压器的绕组之间的绝缘电阻。

通常要求绝缘电阻大于100兆欧姆。

此外,还可以检查高压变压器的转换效率。

通过测量输入和输出电压的比值,可以判断高压变压器的工作状态。

其次是高压整流电路的检测。

高压整流电路主要由整流管、滤波电容和限流电阻等组成。

检测时,应断开微波炉的电源并确保电容器已放电。

然后使用万用表的二极管测试功能来测试整流管的正常工作。

正常情况下,二极管的正向导通压降应在0.7V左右,反向导通电阻应无穷大。

同时,还可以使用万用表测量滤波电容的电压。

正常情况下,电压应在安全电压范围内,通常为200V-400V。

微波发生器是微波炉的核心组件之一,能够产生微波能量。

检测微波发生器时,也需要断开电源。

然后使用万用表来测试微波发生器的主要元件,如电容器、晶体管和正弦形振荡电路等。

首先,使用万用表测试电容器的电容量,以确保其在规定范围内。

然后使用万用表的二极管测试功能,测试晶体管的工作状态。

正常情况下,晶体管的正向导通压降应在0.7V左右。

微波导波管是微波炉用于传输和辐射微波能量的元件。

检测微波导波管时,同样需要断开电源。

然后使用万用表测量管内的任意两个端口之间的传输系数。

传输系数是指输入功率与输出功率之比。

正常情况下,微波导波管的传输系数应大于0.5除了上述主要元器件的检测外,还应对微波炉的其他部件进行检测。

例如,检查微波炉门的封闭性,以确保微波不会泄漏出来。

检查微波炉的控制面板和按键是否正常工作。

同时,还应检查微波炉的散热系统是否正常,确保微波炉能够正常散热,避免高温引起的安全问题。

微波炉的原理与维修

微波炉的原理与维修

微波炉的原理与维修微波炉是一种高频电磁波烹饪设备,利用电磁波的加热效应,快速将食物加热熟化。

该设备主要由微波炉外壳、高压变压器、微波发生器、微波炉腔、微波炉门、控制电路等部件组成。

下面将详细介绍微波炉的工作原理和常见故障的维修方法。

微波炉的工作原理如下:1.高压变压器:微波炉中的高压变压器将市电(220V)转换成高压(约2000V),以供给微波发生器。

2.微波发生器:微波发生器产生频率为2.45GHz的微波,并将其输入到微波炉腔内。

3.微波炉腔:微波炉腔内有一个旋转式托盘,以及一根微波导管,微波通过微波导管从顶部进入腔体,与食物发生相互作用时,其振动频率被各种分子所吸收,形成热量。

4.微波炉门:微波炉门上有一个玻璃窗户和微波屏蔽层,玻璃窗户能够透过微波,而微波屏蔽层则防止微波泄漏。

5.控制电路:微波炉的控制电路通过控制器来实现对炉内加热时间、功率等的调节。

微波炉的维修方法如下:1.无法加热:这可能是由于微波发生器或高压变压器损坏导致,需要更换故障元件。

2.微波泄漏:如果微波炉门密封失效,会导致微波泄漏,应及时更换门密封圈或微波屏蔽层,以确保安全。

3.声音异常:如果微波炉工作时发出异常噪音,可能是由于旋转托盘不平衡或马达故障,应进行调整或维修。

4.外壳热:如果微波炉外壳在加热食物时也变热,可能是由于风扇故障或散热器堵塞,应清理风扇和散热器,确保散热良好。

5.控制面板故障:如果微波炉的控制面板失灵,应检查控制电路中的开关和电线连接是否正常,需要更换故障元件。

维修微波炉时,应首先确认故障具体原因,并采取相应的维修措施。

对于一些复杂的故障,如果没有专业知识和经验,建议寻求专业的维修人员来解决问题。

此外,使用微波炉时,应遵循以下安全注意事项:1.不要在微波炉中加热密封的容器,以免发生爆炸。

2.不要使用金属容器或餐具,以免引起火花和火灾。

3.不要使用破损的容器,以免食物溢出或破裂。

4.避免长时间使用微波炉,以免过热损坏设备。

微波炉检测维修技巧

微波炉检测维修技巧

微波炉检测维修技巧一、微波炉常用器件的测量和检修1.高压电容高压电容标称1uF±30%,耐压2100V。

检查高压电容前,为防电击伤人,必须将电容放电。

安全放电法:用220V 灯泡从灯头引出两根导线,碰触电容两极,直到灯泡不亮为止。

测量用万用表R×10k挡判断,红黑表笔接触一次电容两极,表针若摆动到100k位置,然后渐渐回到10M位置不动,说明电容基本是好的。

因电容内并联有泄放电阻,有一定阻值,故表针回不到无穷大位置。

2.高压二极管因该管内阻大,测量时应拔下插头线,用R×10k挡测正向阻值为140k左右,反向阻值无穷大是好的。

3.高压变压器检修用万用表R×1挡测变压器初级220V绕组的阻值为2Ω左右,次级接磁控管灯丝(3V左右)绕组近于0Ω;接2000V的绕组阻值为110Ω左右,基本可以判断变压器是好的。

如果给变压器通电测量输出电压值,判断更为准确。

如果万用表电压挡只有500V,可以购买高压测试表笔,将量程扩展到2500V进行测量。

如买不到高压测试棒,可以自制,购2M(5只)和2.5M/1W金属膜电阻按附图接线焊好后,装入耐压2500V以上的绝缘管内,引出线焊上电夹即可使用。

本电路适配万用表型号MF30型,也适合灵敏度高的其他型号万用表(但2.5M电阻应适当调整)。

若高压变压器不良,最好购新件,业余重绕高压变压器难度较大,因原件出厂时为保障其工作稳定性,硅钢片两侧是开槽焊死的,磨得很平整。

修理时要先用磨光机切割砂轮片切开焊槽,拆开硅钢片,用平锉修平毛刺,绕好后的线圈要浸漆烘干,装上硅钢片,用胶布粘遮住线圈,用电焊弱电流挡冷焊法焊接,最好用埋弧焊法不使焊渣火星飞溅,焊好后去掉胶布,浸以绝缘漆烘干,测直流阻值合格后才能上机使用。

4.磁控管的检修用R×1挡测磁控管灯丝阻值几乎为0Ω。

灯丝与外壳绝缘阻值用Rx10k挡测为无穷大,测得这样数据只能初步判断磁控管是好的。

微波炉主要元器件的简易检测方法

微波炉主要元器件的简易检测方法

微波炉主要元器件的简易检测方法1、磁控管方法:1)在磁控管灯丝端子之间进行测试,电阻值应小于 1Ω;2)在任一灯丝端子和磁控管(接地)之间测试,电阻值应无穷大;如果电阻很小或为零,那么该磁控管应更换。

2、高压变压器方法:检测三个绕组:1)初级绕组,约1.45Ω;2)次级绕组,约112Ω;3)灯丝绕组,小于1Ω;3、高压电容器方法:1)需将测量仪器设在最高电阻量程;2)正常现象:a、测试电容器两端子,在短时间内(实跳)显示导通,然后充电后的电阻大约为 10MΩ;b、端子与外壳的电阻应无穷大;3)不正常现象:a、短路电容器始终导通;b、开路电容器因其 10MΩ的内阻而始终显示大约 10MΩ的电阻值;c、当高压电容器中的内部线路接线开路,就会显示一个无穷大电阻。

4、高压二极管(又称单向二极管或高压整流器组件)方法:1)将仪器设置为最高电阻量程(注意:测量仪器的电池至少也必须具备 6V 的电压,否则在两个方向都会显示无限大电阻)。

2)正常电阻在一个方向是无穷大,在另一个方向大于 100kΩ5、双向二极管(又称保护二极管)方法:1)将仪器设置为最高电阻量程;2)断开导线,将保护二极管从电路上分离出来;3)正常现象应该是从两个方向测试保护二极管的两端,电阻值都是无穷大。

若其被损坏,将在一个或两个方向上表现出导通性。

6、微波炉运转正常不加热的故障情况,有两个可能导致:1)是磁控管内部击穿,导致高压短路烧毁高压二极管,这种情况需要换掉磁控管,高压保险0.75A,5000V 的。

2)高压二极管损坏或者是你加热时放了金属器皿引起微波打火,从而烧毁高压保险0.75A,5000V,根据你的损坏情况跟换同型号原件。

点击了解更多进电子配件店:▼。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、微波炉风扇电机和转盘电机结构和原理。

普通微波炉中的风扇电机大都采用20~30W的单相罩极电机,其作用是对磁控管及高压变压器、炉腔等进行通风散热j转盘电机用于带动炉腔中的转盘旋转,使食物加热均匀。

转盘电机通常由永磁同步电机和减速齿轮组构成,转速为5~8转/分,功率为3~5W。

这两种电机并非微波炉专用件。

二、微波炉风扇电机和转盘电机检测、修理或代换。

转盘电机的绕组电阻通常为10—20kΩ,有些较早期产品的电阻小于10kΩ,通常为4~8kΩ。

冷却电机绕组电阻为100—250Ω。

转盘电机和冷却电机的绕组故障大多为端头脱焊或漆包线霉断等,通常检测和修复并不难,如果是绕组内部开路或短路,则需拆卸绕组重新绕制或更换电机。

转盘电机的绕组内阻随产品型号等不同而差异可能较大,如果根据所测阻值难以判断,则可通电试验,只要齿轮组及转子没被卡阻,通常电机都会转动;如果转速正常且转动5分钟电机外壳不发烫,一般就没问题。

如果电机不转,说明齿轮或转子有问题,少数也可能是绕组接触不良,对此就须拆开电机进行检修了。

对转速不正常或转动一会就发烫的电机也同样应拆开检修,难以修复则考虑换新件。

转盘电机可用外形相近、特性类似的3~5W鸿运扇同步电机代换,通常使用效果良好。

三、微波炉定时器和功率调节器结构和原理。

普通微波炉一般都采用定时器和功率调节(控制)器由同一电机驱动的组合体形式,简称定时功调器。

定时器主要由微型同步电机、降速齿轮组件和定时联动开关等组成。

由于其有联动开关串接在微波炉电源电路中,因此定时器大都兼作电源启动开关,当然另设启动开关的微波炉除外。

当操作人员拨动定时钮,设定定时时间时,定时开关被接通,微波炉得电而开始工作,同时定时器电机转动。

当定时时间到达时,开关被断开,微波炉停止工作。

许多定时开关断开时还会发出一声清脆的铃声,以提醒人们加热工作完成。

功率调节器也称火力调节器,它实际上也是个时间开关,功能是在微波炉工作期间周期性地不断接通和断开磁控管的电源,使磁控管有规律地间歇工作,即工作时间和休止时间有一定的比例关系,改变这个比例,就使磁控管在微波炉整个加热时间段中的工作时间得以相应改变,从而起到调节微波输出功率的作用。

功率调节器也由定时器所用的同一电机驱动。

实际工作时,当设定好功率值后,功率调节器便控制磁控管工作一段时间再休止一段时间,并按一定周期不断循环这个过程,直至微波炉工作结束。

这里假设磁控管在—个循环周期内的工作时间为t1,休止时间为t2,则一个循环周期T=t1+t2,如图6所示。

从图6中可清楚地看出功率调节器控制微波输出功率的方式。

循环周期T取值很有讲究,从加热角度考虑取短些好,但太短将使功率调节开关频繁动作,影响磁控管的工作稳定和使用寿命。

通常机械式功率调节器的T都取30s左右,实践证明比较理想。

当T=30s时,若设磁控管工作时间t1分别为6、12、15、24、30s,那么对应6s的微波输出功率为保温功率,这是炉子额定微波输出功率Po的20%的功率,又称温火挡。

对应12s的为解冻功率(40%Po,又称低功率或低火)、对应15s的为中功率(50%Po,又称中火)、对应24s的为中高功率(80%Po,又称中高火)、对应30s的为高功率(100%Po,又称高火或全功率)。

普通微波炉大多设有这样的5挡功率(火力)调节挡,当然各挡的功率设定值可能有所不同。

少数微波炉有更多功率挡,可达8~12挡之多,以求更适应烹饪和解冻不同食品之需。

四、微波炉定时器和功率调节器检测,修理或代换。

常见定时功调器的电机线圈电阻参考值大多为:开启式为15~25kΩ;封闭式为5~10kΩ,但是也有产品不在这个范围内。

检查时主要是测量电机绕组是否断路或电阻很大,如果是,通常应检查引线是否接触不良,如这方面正常,一般就要重新绕制线圈或更换电机了。

定时功调器还有机械方面的故障,较常见的是塑料调节齿杆等零件被异物卡住或本身损坏,修理时只需拆机取出异物或修复、调换损坏的零部件即可五、微波炉高压电容器结构和原理微波炉所用的高压电容器的一般结构如图4所示。

电容器的额定工作电压通常为1800~2200V,电容量在~μF,并且电容器的内部都并接着一个10~12MΩ的高阻电阻,其作用是在关机后自动泄放电容器上的电荷。

高压电容的主要作用是与高压二极管组成半波倍压整流电路,为磁控管提供直流阳极高压。

高压变压器的次级高压绕组输出2100V左右的交流电压,经高压电容和高压二极管倍压整流后,获得4000V左右的直流高压供给磁控管的阳(阴)极使用。

由于磁控管的阴极在内、阳极在外,为安全计,通常电路中总是将磁控管的阳极接地,而阴极接负高压。

高压电容还有提高微波炉电路效率的作用。

因为漏磁变压器工作时存在滞后的漏感电流,效率较低;有了高压电容后,其超前的电容电流会对滞后漏感电流起到补偿作用,因而能使电路的功率因素得以提高、效率上升。

六、微波炉高压电容检测,修理或代换可用万用表R×10k或R×1k挡测量高压电容器,表针应摆动一定角度后逐渐回到9~12MΩ。

若导通或电阻小,表明电容击穿或漏电,若表针不摆动即指示9~12MΩ,说明电容已开路损坏。

另外测量电容两端与外壳间电阻应为无穷大,否则表明电容与外壳绝缘不良。

微波炉的高压电容器,只要主要特性参数相同或相似,外形尺寸不影响安装,一般都可相互代换。

注意:维修者拆开微波炉,断开电源后,为防止高压电容存有高压,要将其放电,这从安全角度来讲是必要的,但一般高压电容器内部都有一个别10MΩ的电阻,因此在用指针万用表的×10K档测量时,表的指针在瞬间测量时完成充放电的摆动后,不是停在欧姆档刻度线的∞处,而是指在刻度线上的1K位置,也就是电容的阻值为10MΩ(用MF47表测得),这说明此电容是好的,多数维修人员易误判为电容漏电。

七、微波炉高压二极管的测试和代用高压二极管的导通阈值电压较高,若用内电池电压为的普通万用表测其正向电阻,测出阻值可能很大,表针大多不动,这就无法判断其好坏,所以要用内电池大于6V,最好9~15V 的万用表的R×10k挡测量,测量的正向电阻正常为20—300kΩ左右;反向电阻则为无穷大。

如.用兆欧表测量,正向电阻正常小于2kΩ;反向电阻为无穷大。

如没有上述仪表,也可用普通万用表的R×1k挡测量,但需在一支表笔上串接6~9V电池后再行测量,串接电池时将红表笔接电池正极,电池负极则作为原红表笔用于测量。

测量时不可短路两测量端,也不要去测量已知内阻不正常(过小)的高压二极管或其他元件,以免表针打过头而受损;为保险起见,也可串联一个合适的限流电阻后再使用。

测量阻值判断标准可参照用同样方法所测的正常高压二极管的数值。

当然根据一般经验判断更方便,而且大都可靠,鼹只要检测出反向电阻为无穷大,正向电阻不是无穷大或者很大(表针偏转一定角度,不是微动),就表明二极管基本是好的。

对于有些微波炉中采用的非对称保护二极管,可用10k挡测量,其正常的正反向电阻都应为无穷大。

微波炉的高压二极管,只要主要特性参数相同或相似,外形尺寸不影响安装,一般都可相互代换。

八、微波炉联锁开关和防微波泄漏装置检测微波炉在使用及维修过程中,炉门经常被频繁开关,甚至碰撞、敲击等,容易引起炉门、门钩和门封等损坏或失效;另外,使用日久后,塑料门体的老化变形、门铰链的位移等都会使门缝间隙增大,这些因素都可能导致微波泄漏量增大,对维修人员和用户都可能造成伤害,所以千万不能掉以轻心。

炉门及其与微波泄漏有关零部件的检查主要靠目测,应该仔细查看炉门是否松动或损坏、能否灵活开关,门隙、门垫及观察窗等是否有异常状况等,发现问题应及时处理,不可想当然地勉强使用。

此外,检测微波泄漏量需用专业微波测量仪,用半导体收音机靠近炉门周围进行检测等简单方法是无效的。

九、微波炉过热保护器结构和原理过热保护器又称热切断继电器、温度保护器等,主要作用是保护磁控管。

微波炉中大多采用如图所示的自恢复热感应片式过热保护器。

它被安装在磁控管的外壳上,上盖的端面与磁控管直接接触,磁控管工作时,其温度变化通过上盖端面传导给热感应片。

在正常温度范围内,保护器的动、静触头相接触,为导通状态。

当出现冷却风扇停转等异常情况而导致磁控管温度快速上升并达到规定(保护)的数值时,热感应片受热而变形,使顶杆动作,将弹簧片压下,这样动触头便脱离静触头,于是电路被切断,磁控管停止工作,温度开始慢慢下降。

当磁控管温度降到一定值后,热感应片又动作,恢复原形,使动、静触头相接触,电路又被接通,磁控管重新工作,这就是自恢复功能十、微波炉元器件检测一、磁控管检测方法:1)在磁控管灯丝端子之间进行测试,电阻值应小于1Ω;2)在任一灯丝端子和磁控管(接地)之间测试,电阻值应无穷大;如果电阻很小或为零,那么该磁控管应更换。

二、高压变压器检测方法:检测三个绕组:1)初级绕组,约Ω2)次级绕组,约112Ω3)灯丝绕组,小于1Ω如果所测得的读数不符合上述的数据,则高压变压器可能有故障,应进行更换。

三、高压电容器检测方法:1)需将测量仪器设在最高电阻量程;2)正常现象:a、测试电容器两端子,在短时间内(实跳)显示导通,然后充电后的电阻大约为10MΩ;b、端子与外壳的电阻应无穷大;3)不正常现象:a、短路电容器始终导通;b、开路电容器因其10MΩ的内阻而始终显示大约10MΩ的电阻值;c、当高压电容器中的内部线路接线开路,就会显示一个无穷大电阻。

四、高压二极管(又称单向二极管或高压整流器组件)检测方法:1)将仪器设置为最高电阻量程(注意:测量仪器的电池至少也必须具备6V的电压,否则在两个方向都会显示无限大电阻)。

2)正常电阻在一个方向是无穷大,在另一个方向大于100kΩ。

五、双向二极管(又称保护二极管)检测方法:1)将仪器设置为最高电阻量程;2)断开导线,将保护二极管从电路上分离出来;3)正常现象应该是从两个方向测试保护二极管的两端,电阻值都是无穷大。

若其被损坏,将在一个或两个方向上表现出导通性。

注:Δ以上元器件的检测均是在切断电源后并将电容放电,拔掉各相关接线。

相关文档
最新文档
