电源设计原理图每个元器件该如何选择
2.2 原理图的构成和设计原则
第二章
第二节：原理图的构成和设计规则
放置导线： 放置导线时，系统会根据光标的移动方向自动地生成水平或 垂直导线。放置导线时按【Shift】＋空格键，可以将导线的 转角模式由90° 依次切换为45° 、任意转角。
90°转角模式 45° 转角模式 任意转角模式 手动转折点
自动转折点
需要放置转折的导线时，在需要转折的位置单击，确定转折 点，然后再向目标引脚移动光标。
连接的T型交叉点
不连接的 交叉点
第二章
第二节：原理图的构成和设计规则
●电源端口：DXP2004系统中将电源和接地符号统称为电源端 口。电源和接地符号是原理图必不可少的组成部分，用于将 同一类的电源线和接地线连接起来。
第二章
第二节：原理图的构成和设计规则
●简单电路原理图的设计规则：
电路原理图主要有以下两个方面的要求：直观，能正确表示 电路的电气连接。 在绘制原理图时，应遵循以下规则：按照信号的流向放置元 器件；电源线布在元件上部，地线步在元件下部；相同功能 的元件尽量放在一起；接插件集中标注引脚属性。
《EDA技术》
原理图的构成和设计规则
第二章
第二节：原理图的构成和设计规则
●原理图的构成：原理图就是各种元件的电气连接图，包含 元件、导线、电气节点、端口等实体。 元件：原理图的绘制实质上是将元件从元件库中取出，然后 放置到图纸上并用导线连接成图的过程。 元件是原理图中最重要的组成部分。
第二章
第二节：原理图的构成和设计规则
第二章
第二节：原理图的构成和设计规则
放置导线： 系统进入放置导线后，光标变为十字，将光标移至某个元件 的引脚上，待出现红色“米”字标志时单击，确定导线的起点， 然后移动光标至需要建立连接的另一个元件的引脚上并单击 ，确定导线的终点，由此就放置了一条导线。
串联型直流稳压电源知识测试题

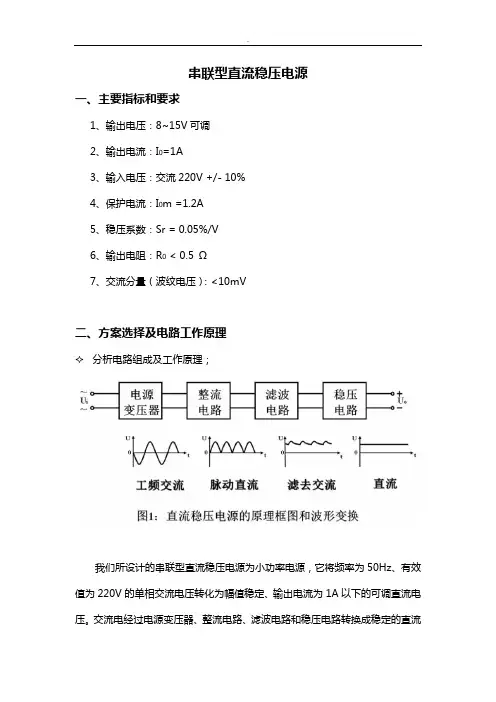

串联型直流稳压电源一、主要指标和要求1、输出电压：8~15V可调2、输出电流：I0=1A3、输入电压：交流220V +/- 10%4、保护电流：I0m =1.2A5、稳压系数：Sr = 0.05%/V6、输出电阻：R0 < 0.5 Ω7、交流分量（波纹电压）：<10mV二、方案选择及电路工作原理分析电路组成及工作原理；我们所设计的串联型直流稳压电源为小功率电源，它将频率为50Hz、有效值为220V的单相交流电压转化为幅值稳定、输出电流为1A以下的可调直流电压。
交流电经过电源变压器、整流电路、滤波电路和稳压电路转换成稳定的直流电压，其方框图如图1所示。
1、电源变压器电源变压器是利用电磁感应原理，将输入的有效值为220V的电网电压转换为所需的交流低电压。
变压器的副边电压有效值由后面电路的需要决定。
2、整流电路整流电路的任务是将经过变压器降压以后的交流电压变换为直流电压。
变压器的选择，除了应满足功率要求外，它的次级输出电压的有效值Ｖ2 应略高于要求稳压电路输出的直流电压值。
对于高质量的稳压电源，其整流电路一般都选用桥式整流电路。
整流电路常见的有单相桥式整流电路，单相半波整流电路，和单相全波整流电路。
(1)工作原理单相桥式整流电路是最基本的将交流转换为直流的电路，如图（a）所示。
在分析整流电路工作原理时，整流电路中的二极管是作为开关运用，具有单向导电性。
根据图1（a）的电路图可知：当正半周时，二极管D1、D3导通，在负载电阻上得到正弦波的正半周。
当负半周时，二极管D2、D4导通，在负载电阻上得到正弦波的负半周。
在负载电阻上正、负半周经过合成，得到的是同一个方向的单向脉动电压。
(2)参数计算输出电压是单相脉动电压，通常用它的平均值与直流电压等效。
输出平均电压为流过负载的平均电流为流过二极管的平均电流为二极管所承受的最大反向电压流过负载的脉动电压中包含有直流分量和交流分量，可将脉动电压做傅里叶分析，此时谐波分量中的二次谐波幅度最大。
开关电源制作设计(电路原理图+PCB)
一、工作原理我们先熟悉一款开关电源的工作原理，该电源可输出5V电压，如图1所示。
1. 抗干扰电路在电网输入端首先设置一个NTC5D-9负温度系数热敏电阻，作用是保护后面的整流桥，刚开机时热敏电阻处于冷态，阻值比较大，可以限制输入电流，正常工作时，电阻比较小。
这样对开机时的浪涌电流起到有效的缓冲作用。
电容CY1、CY2、CY3、CY4用以滤除从工频电网上进入开关稳压电源和从开关稳压电源进入工频电网的不对称杂散信号，电容CX1、CX2用以滤除从工频电网上进入开关稳压电源和从开关稳压电源进入工频电网的对称杂散信号，用电感L1抑制从工频电网上进入开关稳压电源和从开关稳压电源进入工频电网的频率相同、相位相反的杂散干扰电流信号。
采用高频特性好的瓷片电容和铁芯电感，实现开关稳压电源电路中的高频辐射不污染工频电网和工频电网上的杂散电磁波不会窜入开关稳压电源电路中而干扰和影响其工作，对高频分量或工频的谐波分量具有急剧阻止通过功能，而对于几百赫兹以下的低频分量近似一条短路线。
图1 开关电源的工作原理图2. 整流滤波电路在电路中D1、D2、D3、D4组成全桥整流电路，把输入的交流电压进行全波整流，然后用C1进行滤波，最后变成直流输出供电电压，为后级的功率变换器供电，整流滤波后的电压约为300V。
3. UC3842供电与振荡300V的脉动直流电压，此电压经R12降压后给C4充电，供电UC3842的7脚，当C4的电压达到UC3842的启动电压门槛值时，UC3842开始工作并提供驱动脉冲，由6脚输出推动开关管工作。
一旦开关管工作，反馈绕组的能量经过D6整流，C4滤波，又供电到UC3842的7脚，这时可以不需要R12的启动了。
C9、R11接UC3842的定时端，和内部电路构成振荡电路，振荡的工作频率计算为：f=1.8/（Rt*Ct）代入数据可计算工作频率：f=68.18K4. 稳压电路该电路主要由精密稳压源T L 4 3 1 和线性光耦P C 8 1 7 组成，假设输出电压↑→经过R 1 6 、R 1 9 、R20、RES3的取样电压↑→TL431的1脚电压↑，当该脚电压大于TL431的基准电压2.5V时，TL431的2、3脚导通，→通过光电耦合到UC3842的2脚，于是UC3842的6脚驱动脉冲的占空比↓→开关变压器T1绕组上的能量↓→输出电压↓，达到稳压作用；反之，假设输出电压下降，则稳压过程与上相反。
电子设计自动化技术重点知识
电子设计自动化技术题库一、填空题1.软件环境要求运行在Windows 98/2000/NT或者更高版本操作系统下。
硬件环境要求P166CPU/RAM32MB/HD剩余400MB以上，显示分辨率为1024×768。
2.Protel99 SE主要由原理图设计模块Schematic模块，印制电路板设计模块PCB设计模块，电路信号仿真模块和PLD逻辑器设计模块组成。
3.文件管理，Protel9 SE的各菜单主要是进行各种文件命令操作，设置视图的显示方式以及编辑操作。
系统包括File,Edit, View, Windows和Help共5个下拉菜单。
4.Protel99 SE提供了一系列的工具来管理多个用户同时操作项目数据库。
每个数据库默认时都带有设计工作组Design Team,其中包括Members,Permissions,Sessions3个部分。
Members自带两个成员：系统管理员Admin和客户（Guest）。
系统管理员可以进行修改密码，增加访问成员，删除设计成员，修改权限等操作。
5.Protel99 SE主窗口主要由标题栏，菜单栏，工具栏，设计窗口，文档管理器，浏览管理器，状态栏以及命令指示栏等部分组成。
6.原理图设计窗口顶部为主菜单和主工具栏，左部为设计管理器Design Manager，右边大部分区域为编辑区，底部为状态栏和命令栏，中间几个浮动窗口为常用工具。
除主菜单外，上述各部件均可根据需要打开或关闭。
7.图纸方向:设置图纸是纵向和横向。
通常情况下，在绘图及显示时设为横向，在打印时设为纵向。
8.网格设置。
Protel99 SE提供了线状网络（Lines）和点状网络（Dots）两种不同的网状的网格。
9.执行菜单命令“Design\Options”，在弹出的“Document options”对话框中选择“Organization”选项卡中，可以分别填写设计单位名称，单位地址，图纸编号及图纸的总数，文件的标题名称以及版本号或日期等。
开关电源原理图各元件功能详解
电源原理图--每个元器件的功能详解！FS1:由变压器计算得到Iin值，以此Iin值(0.42A)可知使用公司共享料2A/250V，设计时亦须考虑Pin(max)时的Iin是否会超过保险丝的额定值。
TR1(热敏电阻):电源启动的瞬间，由于C1(一次侧滤波电容)短路，导致Iin电流很大，虽然时间很短暂，但亦可能对Power产生伤害，所以必须在滤波电容之前加装一个热敏电阻，以限制开机瞬间Iin在Spec之内(115V/30A，230V/60A)，但因热敏电阻亦会消耗功率，所以不可放太大的阻值(否则会影响效率)，一般使用5Ω-10Ω热敏，若C1电容使用较大的值，则必须考虑将热敏电阻的阻值变大(一般使用在大瓦数的Power上)。
VDR1(突波吸收器):当雷极发生时，可能会损坏零件，进而影响Power的正常动作，所以必须在靠AC输入端(Fuse之后)，加上突波吸收器来保护Power(一般常用07D471K)，但若有价格上的考虑，可先忽略不装。
CY1，CY2(Y-Cap):Y-Cap一般可分为Y1及Y2电容，若AC Input有FG(3 Pin)一般使用Y2- Cap ，AC Input若为2Pin(只有L，N)一般使用Y1-Cap，Y1与Y2的差异，除了价格外(Y1较昂贵)，绝缘等级及耐压亦不同(Y1称为双重绝缘，绝缘耐压约为Y2的两倍，且在电容的本体上会有“回”符号或注明Y1)，此电路蛭蠪G 所以使用Y2-Cap，Y-Cap会影响EMI特性，一般而言越大越好，但须考虑漏电及价格问题，漏电(Leakage Current )必须符合安规须求(3Pin公司标准为750uA max)。
CX1(X-Cap)、RX1:X-Cap为防制EMI零件，EMI可分为Conduction及Radiation两部分，Conduction规范一般可分为: FCC Part 15J Class B 、CISPR 22(EN55022) Class B 两种，FCC测试频率在450K~30MHz，CISPR 22测试频率在150K~30MHz，Conduction可在厂内以频谱分析仪验证，Radiation 则必须到实验室验证，X-Cap 一般对低频段(150K ~ 数M之间)的EMI防制有效，一般而言X-Cap愈大，EMI防制效果愈好(但价格愈高)，若X-Cap在0.22uf以上(包含0.22uf)，安规规定必须要有泄放电阻(RX1，一般为1.2MΩ1/4W)。
电源模块电路图解析
电源模块电路图解析电源模块电路图解析单片机最小系统原理图及单片机电源模块/复位/振荡电路解析 - 单片机单片机最小系统主要由电源、复位、振荡电路以及扩展部分等部分组成。
最小系统原理图如图所示。
电源模块对于一个完整的电子设计来讲，首要问题就是为整个系统提供电源供电模块，电源模块的稳定可靠是系统平稳运行的前提和基础。
51单片机虽然使用时间最早、应用范围最广，但是在实际使用过程中，一个和典型的问题就是相比其他系列的单片机，51单片机更容易受到干扰而出现程序跑飞的现象，克服这种现象出现的一个重要手段就是为单片机系统配置一个稳定可靠的电源供电模块。
电源模块电路图此最小系统中的电源供电模块的电源可以通过计算机的USB口供给，也可使用外部稳定的5V电源供电模块供给。
电源电路中接入了电源指示LED，图中R11为LED的限流电阻。
S1 为电源开关。
复位电路单片机的置位和复位，都是为了把电路初始化到一个确定的状态，一般来说，单片机复位电路作用是把一个例如状态机初始化到空状态，而在单片机内部，复位的时候单片机是把一些寄存器以及存储设备装入厂商预设的一个值。
单片机复位电路原理是在单片机的复位引脚RST上外接电阻和电容，实现上电复位。
当复位电平持续两个机器周期以上时复位有效。
复位电平的持续时间必须大于单片机的两个机器周期。
具体数值可以由RC电路计算出时间常数。
复位电路由按键复位和上电复位两部分组成。
(1)上电复位：STC89系列单片及为高电平复位，通常在复位引脚RST上连接一个电容到VCC，再连接一个电阻到GND，由此形成一个RC充放电回路保证单片机在上电时RST脚上有足够时间的高电平进行复位，随后回归到低电平进入正常工作状态，这个电阻和电容的典型值为10K和10uF。
(2)按键复位：按键复位就是在复位电容上并联一个开关，当开关按下时电容被放电、RST也被拉到高电平，而且由于电容的充电，会保持一段时间的高电平来使单片机复位。
protel试题集全部答案
Protel试题集--- 填空题1，软件环境要求运行在Windows 98/2000/NT或者（）操作系统下。
硬件环境要求P166CPU/RAM32MB/HD剩余400MB以上，显示分辨率为（）.2，ProtelDXP主要由原理图设计模块（Schematic模块），印制电路板设计模块（PCB设计模块），（）模块和（）模块组成。
3，文件管理，Protel DXP的各菜单主要是进行各种文件命令操作，设置视图的显示方式以及编辑操作。
系统包括File,Edit, （）, （）和Help 共5个下拉菜单。
4，ProtelDXP提供了一系列的工具来管理多个用户同时操作项目数据库。
每个数据库默认时都带有设计工作组（Design Team）,其中包括Members,Permissions,Sessions3个部分。
Members自带两个成员：系统管理员（Admin）和（）。
系统管理员可以进行修改密码，增加（），删除设计成员，修改权限等操作。
5，ProtelDXP主窗口主要由标题栏，菜单栏，工具栏，设计窗口，（），（），状态栏以及命令指示栏等部分组成。
6，原理图设计窗口顶部为主菜单和主工具栏，左部为设计管理器（Design Manager），右边大部分区域为（），底部为状态栏和命令栏，中间几个浮动窗口为常用工具。
除（）外，上述各部件均可根据需要打开或关闭。
7，图纸方向:设置图纸是纵向和横向。
通常情况下，在（）时设为横向，在（）时设为纵向。
8，网格设置。
ProtelDXP提供了（）和（）两种不同的网状的网格。
9，执行菜单命令“Design\Options”，在弹出的“Document options”对话框中选择“Organization”选项卡中，可以分别填写设计单位（），单位地址，图纸编号及图纸的总数，文件的（）以及版本号或日期等。
10，原理图设计工具包括画总线、画总线进出点、（）、放置节点、放置电源、（）、放置网络名称、放置输入/输出点、放置电路方框图、放置电路方框进出点等内容。
pcb设计中需要注意的问题
pcb设计中需要注意的问题在进行PCB设计时，需要注意以下几个问题：1.原理图的正确性：在进行PCB设计前，首先要确保原理图的正确性。
原理图是PCB 设计的基础，需要准确地描述电路的连接关系和元器件的规格。
检查原理图时要注意是否有连接错误、元器件值是否正确、是否有遗漏等问题。
2.元器件的选择和布局：在进行PCB设计前，需要仔细选择和布局元器件。
元器件的选择要符合电路设计的需求，能够满足所设计的功能。
元器件的布局要考虑到信号的传输和电源的供应，尽量减小信号线和电源线的长度和阻抗。
3.信号和电源的分离：在PCB设计中，信号和电源是两个相互独立的模块。
为了避免信号干扰和电源波动，需要将信号和电源线进行分离。
可以使用地平面和电源平面来隔离信号和电源。
4.地线的设计：地线是PCB设计中非常重要的一部分。
良好的地线设计可以提供良好的信号和电源共地基准，减少信号干扰和地回路噪声。
地线的宽度要足够宽，以保证低阻抗连接。
5.信号线的走线：在进行PCB设计时，需要合理地设计信号线的走线。
信号线要尽量减小长度，减小阻抗和串扰。
可以使用不同层次的信号层来进行信号的引线，避免信号线的交叉和重叠。
6.相邻引脚的选址：在进行PCB设计时，应将相邻引脚的选址考虑在内。
相邻引脚之间的距离过大会增加信号线的长度和串扰，而距离过小会导致引脚之间的短路。
要根据引脚的尺寸和布局要求来进行选址。
7.散热和电磁兼容：在PCB设计中，需要考虑到散热和电磁兼容性。
散热是为了保持电子元器件的正常工作温度，可以通过散热器和散热片来提高散热效果。
电磁兼容性是为了避免电磁辐射和电磁感应，可以采取屏蔽措施和规避敏感器件。
8.焊盘和焊接工艺：在进行PCB设计时，需要注意焊盘和焊接工艺。
焊盘是元器件引脚和PCB板之间的连接点，需要合理设计大小和形状，以提供良好的焊接效果。
焊接工艺要选择合适的焊接方法和工艺参数，保证焊接的质量。
9. PCB板的尺寸和材料选择：在进行PCB设计时，需要根据电路的尺寸和元器件数量来选择合适的PCB板。
电源设计规范
目录第一章电源开发流程 (2)第二章电源需求输入 (3)2.1尺寸要求 (3)2.2电参数要求 (3)2.3安规要求 (3)2.4EMC要求 (4)2.5MTBF要求 (5)2.6节点输出 (5)第三章电源需求分析 (6)第四章原理图设计规范 (7)4.1物料位号 (7)4.2电源方案元器件选择 (8)4.3电源设计通用要求 (13)4.4电源原理图评审 (14)第五章PCB设计规范 (15)5.1电源PCB图设计原则 (15)5.2电源PCB图设计工艺及注意事项 (15)5.3电源PCB图设计评审 (16)第六章电源调试要求 (17)第七章电源自测要求 (18)第八章配合整机测试 (19)第九章电源制造工艺要求 (20)第十章产品质量跟踪维护 (21)第一章电源开发流程为规范电源开发设计,提高电源开发质量,加快电源开发速度,特制定电源开发流程如下:第二章电源需求输入新输入的电源需求，结合电源的标准电路，和需求方讨论确认规格，并确认下面参数：2.1尺寸要求➢结构尺寸=长（mm）*宽（mm）*高（mm）。
➢PCB板固定孔尺寸，提供示意图或可参考的PCB版图。
➢输入，输出接口标准及型号，或可参考的物料，并提供在PCB板上的参考位置。
➢为考量恒定磁场测试项目以及静电测试安全距离，要求注意变压器空间位置。
2.2电参数要求电源新输入、输出参数要求，详细参见《JL-YF-065 A1 电源需。
求输入文档》JL-YF-065 A1电源需求输入文档.xls2.3安规要求2.3.1. 抗电强度在25℃环境下，AC 输入和DC 输出之间施加AC5000V，60S，泄漏电流2mA以下，电源无击穿或飞弧现象。
该抗电强度需根据电源实际需求定义耐压值，包括隔离AC-DC和隔离DC-DC。
2.3.2. 接触电流加额定电压的1.06倍，漏电流≤0.5mA。
2.3.3. 绝缘电阻在25℃环境下，AC 输入和DC 输出之间施加DC500V，绝缘电阻≥10MΩ。
输出功率60W(12V-5A)的开关电源设计(原理图、PCB layout、元件清单、变压器设计全部给出)
L1
12V+
R2 R13 R12 C5 C6 R14 U2
4 3 1 2 3
4 6
C7 C8
C9 D
D4 D3 C1
FB
D5
J1 R5
8 7 6 5
U1
GND FB NC R I GATE VDD NC SENSE 1 2 3 4
R4 R6
FB
R15 C10
12V+
Q1
R11
R16 R18 R19
1
CR6850 12V/5A 反激式开关电源方案
Core & Bobbin
Winding W1 W2
Start Pin3 Pin10,11,12 Pin6 Pin2
Stop Pin2 Pin7,8,9 Pin4 Pin1
Wire Gauge(mm) 0.41*2 0.51*4 0.18*1 0.41*2
CR6850 12V/5A 反激式开关电源方案
一、电路原理图(Schematic):
N1 R1 F1 R2 CX1
1 2 2 1
开关电源设计学习园地
D1
ቤተ መጻሕፍቲ ባይዱ
B1 LF1
4 3 2 3 AC AC V+ V1
R7 C2
R8 R9 C3
3 1 4
CY1 T1
D2
12 11 10 8 7 9
开关电源设计学习园地
2.2M 200K 200K 0.39Ω 18Ω 47Ω 47Ω 1K 3.3K 20K 10K 39K 1.5M 2K F3A/250V CON2 10uH 10mH 5D-9 7N60 PQ2620 CR6850 PC817B TL431
1. 元器件参数选型以及设计
对于易电源产品,工程师可能对于它来说是有爱有恨的产品,爱的是它确实能够很好的满足我们的设计要求,恨的是我们在设计中失去了一些乐趣,(工程师可能天生爱给自己挑战),易电源能过做到的太多,以至于我们会在设计完成之后失去一些成就感.下面开始按照lm12003 的datesheet 设计指导开始12v-1.8v 3.3A 工作频率400khz dc降压电源设计：Spec 参考线路1.元器件参数选型以及设计(1)输入enable 分压电阻选择根据spec enable 门槛电压为1.18v，为了保证芯片能够正常开启，Ven应该满足下面的公式RENT / RENB = (VIN UVLO / 1.18V) – 1 (1)我们设定Uvlo为4.5v，根据spec推荐Renb=11.8K,Rent=32.4K即当输入电压大于4.5v是，芯片正常开启工作。
（2）输出电压设定Ic的反馈参考电压为Vf=0.8V,则输出电压与输出分压电阻之间的关系应该满足：VO = 0.8V * (1 + RFBT / RFBB) (2)我们这里的输出电压为1.8v ，分压电阻的推荐值为1k—10K之间，所以我们这里取Rfbb=1.07k，RFBT=1.37K.Rfbt两端会并联一颗电容，为了提高动态响应的表现，css的值（不明白计算原理，只能参考spec）（3）软启动时间设定LM12003 N内部有一个8ua 的电流源在芯片启动的时候向外部Css充电，电容充电时间满足下以下要求：tSS = VREF * CSS / Iss = 0.8V * CSS / 8uA (3)当取Css为0.022uf时，Tss=2.2 ms（4）输出电容应该满足最坏的动态响应要求，即下面要求：CO≥ISTEP*VFB*L*VIN/ (4*VO*(VIN—VO)*V OUTTRAN) （不知道基于什么推算）CO=3A*0.8*6.8UH*12V/(4*1.8V*(12-1.8)*1.8*0.05)=27.01uf注意：我这里的动态响应是按照5%的要求来计算的，实际上应该表现会更好。
