砂浆锚杆施工工艺

For personal use only in study and research; not for commercial use

一、普通砂浆锚杆及锚筋桩施工工艺流程

普通砂浆锚杆及锚筋桩的施工一般有先注浆后插锚杆和先插杆后注浆两种施工方法，施工中，根据锚杆的形式选用，锚筋桩一般采用先插杆后注将的施工方法。

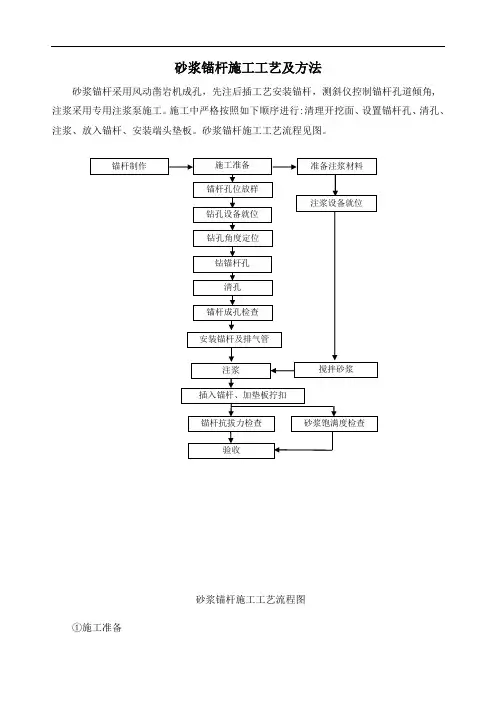

1、先注浆后插锚杆施工工艺流程?

2、先插锚杆后注浆施工工艺流程

二、普通砂浆锚杆及锚筋桩施工主要工序作业措施

1、普通砂浆锚杆施工

在锚杆施工前，应进行锚杆的现场试验，主要进行以下锚杆试验工作：

（1）通过室内试验筛选2～3组满足设计要求的砂浆配合比并编写试验大纲报批进行生产性试验。

（2）注浆密实度试验：选取与现场锚杆的直径和长度、锚孔孔径和倾斜度相同的锚杆和塑料管（或钢管），采用与现场注浆相同的材料和配比拌制的水泥浆或水泥砂浆，并按现场施工相同的注浆工艺进行注浆，养护７天后剖管检查其密实度。不同类型和不同长度的锚杆均需进行试验。试验计划报送监理人审批，并按批准的计划进行试验，试验过程中监理人旁站。试验段注浆密实度不小于90%，否则需进一步完善试验工艺，然后再进行试验，直至达到90%或以上的注浆密实度为止。实际施工严格按监理人批准的该注浆工艺进行。

完成锚杆现场试验后，才能进行锚杆的正常施工，主要工序如下：

（1）造孔

普通砂浆锚杆的钻孔孔径应大于锚杆直径。当采用“先注浆后安锚杆”的程序，钻孔直径应大于锚杆直径15mm以上。当采用“先安锚杆后注浆”的程序时，上仰孔钻孔直径应大于锚杆直径25mm以上；对下倾孔，灌浆管需插至底部，锚杆钻孔直径应大于锚杆直径40mm以上。

a、钻头选用要符合要求，钻孔点有明显标志，开孔的位置在任何方向的偏差均应小于100mm。岩锚梁部位锚杆要求上下孔位偏差不大于±30mm，左右孔位偏差不大于±100mm。

。?。锚孔深度必须达到设计要求，孔深偏差值不大于50mm。岩锚梁部位锚杆钻孔倾角不应大于2?，钻孔方位偏差不应大于5?b、锚杆孔的孔轴方向应满足施工图纸的要求。施工图纸未作规定时，其系统锚杆的孔轴方向应垂直于开挖面；局部随机加固锚杆的孔轴方向应与可能滑动面的倾向相反，其与滑动面的交角应大于45

c、钻孔结束后，对锚杆孔的钻孔规格（孔径、深度和倾斜度）进行抽查并作好

记录，不合格的锚杆必须进行补充设置。

d、钻孔完成后用风、水联合清洗，将孔内松散岩粉粒和积水清除干净；如果不需要立即插入锚杆，孔口应加盖或堵塞予以适当保护，在锚杆安装前应对钻孔进行检查以确定是否需要重新清洗。

（2）锚杆的安装及注浆

采用“先注浆后插锚杆”时：

a、先注浆的锚杆，应在钻孔内注满浆后立即插杆；锚杆插送方向要与孔向一致，插送过程中要适当旋转（人工扭送或管钳扭转）；

b、锚杆插送速度要缓、均，有“弹压感”时要作旋转再插送，尽量避免敲击安插。

采用“先安锚杆后注浆”时：

a、后注浆的锚杆，应在锚杆安装后立即进行注浆；

b、对于上仰的孔应有延伸到孔底的排气管，并从孔口灌注水泥浆直到排气管返浆为止；

c、对于下倾的孔，注浆锚杆注浆管一定要插至孔底，然后回抽3～5㎝，送浆后拨浆管必须借浆压，缓缓退出，直至孔口溢出（管亦刚好自动退出）。

d、封闭灌注的锚杆，孔内管路要通畅，孔口堵塞要牢靠。并从注浆管注浆直到孔口冒浆为止。

e、灌浆过程中，若发现有浆液从岩石锚杆附近流出应堵填，以免继续流浆。

f、浆液一经拌和应尽快使用，拌和后超过1h的浆液应予以废弃。

无论因任何原因发生灌浆中断，应取出锚杆，并用压力水在30min内对灌浆孔进行冲洗。如果在重新安装时发现钻孔被部分填塞，应复钻到规定的深度。

g、注浆完毕后，在浆液终凝前不得敲击、碰撞或施加任何其它荷载。

（3）检查验收

砂浆锚杆采用砂浆饱和仪器或声波物探仪进行砂浆密实度和锚杆长度检测。

a、砂浆密实度检测

按作业分区100根为1组（不足100根按1组计），由监理人根据现场实际情况随机指定抽查，抽查比例不得低于锚杆总数的3％（每组不少于3根）。锚杆注浆密实度最低不得低于75％。

当抽查合格率大于90%时，认为抽查作业分区锚杆合格，对于检测到的不合格的锚杆应补打；当合格率小于90%时，将抽查比例增大至6%，如合格率仍小于90%时，应全部检测，并对不合格的进行补打。所有补打费由承包人自行承担。

b、杆长度检测

采用无损检测法，抽检数量每作业区不小于3%，杆体孔内长度大于设计长度的95%为合格。

c、地质条件变化或原材料发生变化时，砂浆密实度和锚杆长度至少分别应抽样1组。

2、锚筋桩施工
