SA201H-称重控制器使用手册
称重仪操作说明
称重仪操作说明参数设置1.在仪表初始画面下，按下，选择，按下“ENT”键，通过“UP”，“DOWN”选择，按下“ENT”键，将数值改为0. 完了再按“ENT”键，返回前一菜单，选择，同理将数值改为0.3.选择，按下“ENT”键，通过“UP”，“DOWN”选择，将数值改为5. 完了再按“ENT”键，返回前一菜单，选择，将数值改为0.4.选择，按下“ENT”键，选择，将数值改为0.5.选择，按下“ENT”键，选择，将PDF 文件使用 "pdfFactory Pro" 试用版本创建w 数值改为2. 完了再按“ENT”键，返回前一菜单，选择，将数值改为0，完了再按“ENT”键，返回前一菜单，选择，将数值改为20000. 完了再按“ENT”键，返回前一菜单，选择，将数值改为5.调零、标定1.在保证称重仪上没有任何东西的情况下，选择中的，按下“ENT”键，机器自动开始调零。
（在这过程中不能按任何一个按键，直至画面自动返回前一菜单。
具体详见说明书）2.选择中的，将数值设为8000（假设产品为冰红茶，净重量为8000）3.将一箱冰红茶放在称重仪上，选择中的，按下“ENT”键，机器自动开始标定。
（在这过程中不能按任何一个按键，直至画面自动返回前一菜单。
具体详见说明书）注：以上“参数设置”和“调零、标定”是机器的初始化，一旦设定完毕，就无需更改，无需重新设置。
实例说明要对某种产品（以596ML*24的纯净水为例）进行称量，应先做到如下几个步骤：1. 将满箱的纯净水放在水平台上称量，记录下显示的示数，假设是14930g。
（重量要以实际显示的为准，不能按照满箱纯净水真实的重量）2. 将箱子拿下来，从中取出一瓶再放在水平台上称量，记下显示的示数，假设是603g。
（仍已实际显示值为准）3. 在仪表上按下前一菜单。
（货号有0-99个，不同的产品使用不同的货号，以后要称量这种产品时，选择该产品的货号即可）4. 向下选择，按下“ENT”键，输入第一次记录下的示数14930。
皮带秤201说明书
XZJHHICS-ST 电子皮带秤使用说明书徐州金华衡计控科技有限公司XUZHOU JINHUAHENG MEASURE&CONTROL CO.,LTD目录第一章前言1.1 概述1.2 环境参数1.3 系统性能1.4 称重传感器性能1.5 速度传感器性能1.6 积算器性能1.7 系统组成及工作原理第二章安装2.1总则2.2安装位置2.3称重桥架的安装及校准2.4安装警示2.5电气安装第三章操作明细3.1指示灯3.2键盘说明3.3参数说明3.4秤的校验方法及操作应用3.5错误标志及说明第四章维护与检测4.1 概述4.2 日常维护4.3 常见故障4.4 传感器的检测第一章前言1．1概述ICS-ST电脑皮带秤系列，它是在皮带输送系统中对散状物料进行连续计量的理想设备，具有结构简单、称重准确、使用方面、维护量小等优点。
不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀环境，被广泛地应用于冶金、电力、煤炭、化工、建材、矿山码头等行业。
1．2环境参数1．室内/室外安装地点应注意防尘，防潮。
2．储存温度—40℃～ +70℃运行温度—10℃～ +50℃3．最大相对湿度：90%4．电源：220VAC：85% ～ 110%V5．频率：50Hz 98% ～ 102% 保险丝 0.5A1．3系统性能动态累计误差：皮带秤优于±0.5%称重能力：（1～ 5000）t/h皮带宽度：（100 ～ 1200）mm皮带速度：（0.1 ～ 4）m/s1．4称重传感器的性能1．非线性：小于额定输出的 0.05%2．重复性：小于额定输出的 0.03%3．滞后性：小于额定输出的 0.03%4．激励电源： 10VDC±10%屏蔽接地，电缆距离大于60米（不超过900米）时采用激励补偿电路1．5速度传感器的性能频率范围：0.25Hz ～ 1.2 kHz1．6 积算器的性能累重显示：单位为吨最小显示0.01T流量显示：单位为吨/每小时 T/H远程累计输出：累计显示器上的每个计数相当于1：1、1：10、1：100个数电流输出：可选择信号4～20mA或0～20mA电流输出通讯接口：可选择RS—232C/4851．7 系统组成及工作原理ICS—ST系列皮带秤由三部分组成：称重体、传感器、积算器。
称量机使用说明书.
称量机目录一、称量机各部分名称说明二、控制面板配置及功能三、称量机触摸屏简介1、主画面2、运行画面3、参数设置4、标称画面5、清仓画面6、报警画面7、帮助画面8、故障分析画面9、举例说明参数设置10、触摸屏校准四、称量机各部位电气控制系统五、称量机操作步骤一、称量机各部分名称说明称量机机架：整个设备的机体支架电磁微供料系统：通过电磁振动完成料的微量供给电磁粗供料系统：通过电磁振动完成料的大量供给微供料挡面挡板：其挡板与微供料部分组成细供料料仓，装载细供料物料，两挡板之间的距离为物料长度+20mm粗供料挡面挡板：其挡板与粗供料机械振动机构组成细供料料仓，装载粗供料物料，两挡板之间的距离为物料长度+20mm微供料部分：完成物料的整理和连续供给微供料门：微供料门分为二级门，分别为微供料门1、微供料门2，通过二级调整使物料形成均匀稳定的薄层，一般微供料门2调整的高度为1~2层物料的高度粗供料门：粗供料门分为四级门，分别为粗供料门1、粗供料门2、粗供料门3、粗供料门4，通过四级调整使物料形成均匀稳定的物料层，一般粗供料门4调整的高度为5~10mm料斗开门机构：完成料斗的开门动作，使粗供物料进入微供料料斗，微供料料斗中称量物作为最终称量物输出电控箱：操作面板中包括触摸屏、联动扳键、点动、卸料、启动、停止按钮、指示灯二、控制面板配置及功能1、触摸屏：显示控制粗细计量过程2、指示灯：灯亮说明设备已通电可开机3、联动扳键：是输出设备联动状态的切换键⏹ 计量、包装时：扳键竖直为称量机与包装机联动，水平为称量机与提升机联动⏹ 计量、捆扎时：扳键竖直为称量机与输出机联动，水平为称量机单动4、点动：调机状态下的运行信号键称量机在“联动”状态时：按一下“点动”键，输送机输送一包距离，并自动运转到合适的停机位置。
这样可以在调试的时候，将称量机打到“联机”，应用“点动”功能查看重量调整的准确性。
称量机在“非联动”状态时：按住“点动”输送机一直运行，直到松手后自动运转到合适的停机位置，可用于及时清理输送机上的面条。
SA-201H称重控制器控制信号要点
SA-201H称重控制器控制信号要点一、手动操作参数设置条件：17#参数中控制方式为手动｛位5（即32）为0｝，17#参数中装料输入为手按A1｛位7（即128）为0｝。
外部输入条件：自动控制输入K1（18—21）断开，料斗已关到位输入K2（18—22）闭合。
手动操作过程：⑴按下装料按钮A1（18—19），且料斗内物料重量小于配料设定值时：J4（8—12）闭合J3（9—12）断开料斗内物料重量达到配料设定值时：J4（8—12）断开J3（9—12）闭合⑵按下放料按钮A2（18—20），且料斗满（料斗内物料重量达到配料设定值，料满灯亮）时：J2（10—12）闭合J1（11—12）断开料斗内物料放完时：J2（10—12）断开J1（11—12）闭合二、自动操作参数设置条件：17#参数中控制方式为自动｛位5（即32）为1｝，17#参数中装料输入为手按A1｛位7（即128）为0｝。
外部输入条件：自动控制输入K1（18—21）闭合，料斗已关到位输入K2（18—22）闭合，装料按钮输入A1（18—19）短接（作为仪表全自动装料输入）。
自动操作过程：料斗装料不到定值时，料斗自动装料到定值。
按下放料按钮输入A2（18—20），J2（10—12）闭合一次放料，一旦放料结束，仪表自动控制料斗装料到定值。
附：工作方式选择（17#参数）的设定方法装料输入装料方式控制方式PID电流瞬时重量电流定值输入电流定值选择重量单位手按A1（0）补偿（0）手动（0）0～10mA（0）0～10mA（0）0～10mA（0）外部电流（0）Kg（0）用户定义A1 (128) 不补偿（64）自动（32）4～20mA（16）4～20mA（8）4～20mA（4）面板设定或数字通讯（2）T（1）附：基本操作方法选择循环显示数据电源循环显功能 gn1 确认自动校正零点操作接通示界面功能gn2 确认实物标定操作功能gn3 确认显示参数号及随时按下清除键可进入循环显示界面。
称重管理系统说明书(总7页)
称重管理系统说明书(总7页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除使用说明书目录第一节准备工作........................................................................................... 错误!未指定书签。
第二节快速入门............................................. 错误!未指定书签。
操作步骤................................................. 错误!未定义书签。
第三节基础知识............................................. 错误!未指定书签。
称重术语................................................. 错误!未指定书签。
软件术语................................................. 错误!未指定书签。
鼠标术语................................................. 错误!未指定书签。
键盘操作................................................. 错误!未指定书签。
菜单..................................................... 错误!未指定书签。
命令按钮................................................. 错误!未指定书签。
多选项按钮............................................... 错误!未指定书签。
NEW称重使用说明书

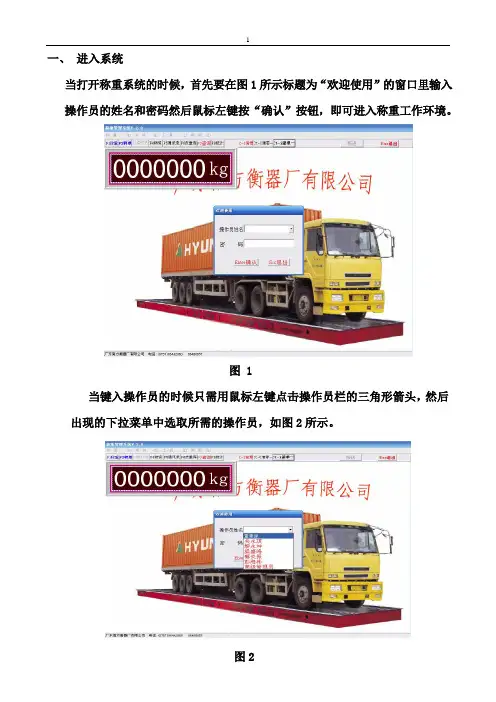

一、进入系统当打开称重系统的时候，首先要在图1所示标题为“欢迎使用”的窗口里输入操作员的姓名和密码然后鼠标左键按“确认”按钮，即可进入称重工作环境。
图 1当键入操作员的时候只需用鼠标左键点击操作员栏的三角形箭头，然后出现的下拉菜单中选取所需的操作员，如图2所示。
图2密码的输入如图3所示，只需用鼠标左键单击密码上的空白的地方，然后在键盘上输入自己的密码即可。
图 3当完成以上操作后，用鼠标左键单击“确认”按钮将进入图案4所示的称重界面了。
图 4二、称重操作1、称重过磅前，空磅称重应显示为0kg，过磅车辆即可开上磅体。
当图4上的显示数字稳定时，这时的显示数字变为绿色，然后点击“添单一”，此时的光标在车号栏闪烁（图5），在“车号”栏输入过磅车辆车号，确认数据准确后，按“ENTER”键即可。
此时关闭称重窗口, 重量保存。
图5如果有车回皮，即第二次称重，如上所述，点击“添单一”，在车号栏里输入车号按“ENTER”键后，屏幕弹出图6画面。
确认前后称重单是否正确一致。
图 62、称单若在上图中窗口中的两个重量正好是本车的有效毛重和皮重，则用鼠标左键单击“是”按钮，电脑自动把两个重量分别作为毛重和皮重，计算出净重，并显示称重记录单窗口，输入一些有关数据，箱号、收货、发货单位、物资等，如图7所示。
此时可以准备好打印机，按“打印”按钮打印出磅单，也可在此用“向前或向后”按钮查看、打印其他磅单。
如果上图显示的重量不是本车需要的有效数据，请按“否”键，把本次称重作为第一次称重。
关闭图6窗口，等待下次称重。
图7三、报表处理1、F8统计：用鼠标左键单击“F8统计”按键，将弹出图10所示窗口，在报表日期栏输入所要查询报表的日期时间。
图102、报表统计方式：如图（11）所示。
排序方式有三个组合选项。
○1按过磅顺序，排序方式不须要选择，有清单明细选择，点击“查询”，“统计”即可。
○2按某一项统计查询，只在其中一项中选择类型，其它两项不选择，再查询统计。
