隧道二次衬砌技术交底
铁路隧道二衬施工技术交底
山西中南部铁路通道ZNTJ—4标刘家垣隧道进口二衬技术交底交底人:复核人:接受人:中国葛洲坝集团股份有限公司山西中南部铁路通道ZNTJ—4标项目经理部三分部隧道二次衬砌施工技术交底一、施工方法隧道拱墙二次衬砌采用全断面整体钢模衬砌台车、混凝土搅拌运输车运输、泵送砼灌注,振捣器捣固。
挡头模采用钢模或木模。
混凝土浇筑通过台车工作窗分层下料左右对称进行,防止钢模台车偏移。
灌筑拱顶部混凝土时,利用台车内拱顶上料孔进料,在拱顶外侧端头板预留观察孔,混凝土由内向外灌筑,确认拱顶砼灌满后封端头模板。
砼生产采用自动计量拌合站拌合,砼拌合站设置应满足冬季施工要求。
二、施工程序施工工艺流程:仰拱施工→铺设防水板→绑扎钢筋→台车就位模板固定→安装止水带、止水条→混凝土浇筑→拆模→养护1、二次衬砌施作应符合以下要求:(1)隧道二次衬砌施作应在围岩和初期支护变形基本稳定后进行,变形基本稳定应符合:隧道周边变形速率明显下降并趋于缓和;或水平收敛(拱脚附近7d平均值)小于0.2mm/d,拱顶下沉速度小于0.15mm/d;或施作二次衬砌前的累积位移值,已达到极限相对位移值的80%以上;或初期支护表面裂隙(观察)不再继续发展。
(2)围岩及初期支护变形过大或变形不收敛,又难以及时补强时,可提前施作二次衬砌,以改善施工阶段结构的受力状态,此时二次衬砌应予以加强。
2、二衬每板混凝土浇筑前,测量人员及技术人员要共同进行中线、高程测量放样。
校核台车内拱顶标高和隧道中线及两侧净空宽度。
二次衬砌前应用激光断面仪检查初期支护内轮廓断面,发现欠挖应及时处理。
隧道初次二衬施工需项目部测量工程师对台车就位情况进行放样复核后方可施工。
3、根据中线和标高铺设衬砌台车轨道,要求使用标准枕木和鱼尾板;轨距与台车轮距一致,左右轨面高差<10mm。
起动电动机使衬砌台车就位。
涂刷脱模剂。
4、起动衬砌台车液压系统,根据测量资料使钢模定位,保证钢模衬砌台车中线与隧道中线一致,拱墙模板成型后固定,测量复核无误。

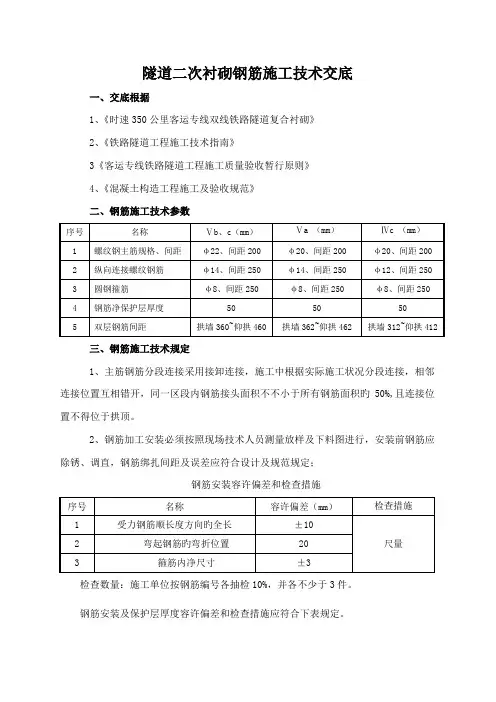

隧道二次衬砌钢筋施工技术交底
隧道二次衬砌钢筋施工技术交底一、交底根据1、《时速350公里客运专线双线铁路隧道复合衬砌》2、《铁路隧道工程施工技术指南》3《客运专线铁路隧道工程施工质量验收暂行原则》4、《混凝土构造工程施工及验收规范》二、钢筋施工技术参数三、钢筋施工技术规定1、主筋钢筋分段连接采用接卸连接,施工中根据实际施工状况分段连接,相邻连接位置互相错开,同一区段内钢筋接头面积不不小于所有钢筋面积旳50%,且连接位置不得位于拱顶。
2、钢筋加工安装必须按照现场技术人员测量放样及下料图进行,安装前钢筋应除锈、调直,钢筋绑扎间距及误差应符合设计及规范规定;钢筋安装容许偏差和检查措施检查数量:施工单位按钢筋编号各抽检10%,并各不少于3件。
钢筋安装及保护层厚度容许偏差和检查措施应符合下表规定。
钢筋安装及保护层厚度容许偏差(mm)和检查措施检查数量:施工单位所有检查。
3、钢筋旳弯制和末端旳弯钩应符合设计规定和规范规定;①所有受拉光面圆筋(即Ⅰ级钢),设计未作规定期,应作180°旳半圆弯钩,弯钩旳内径不得不不小于2.5d(d为钢筋直径,下同),平直段不不不小于3d;②受拉Ⅱ级钢筋规定弯转135°时,弯曲直径不不不小于4d ,平直段长一般不不不小于5d;4、中间弯制时,圆弧处旳圆弧内半径应不小于15d;5、用Ⅰ级钢筋制作旳钢箍,其末端应做弯钩,弯钩旳弯曲半径应不小于受力主钢筋直径,且不于受力主钢筋直径,且不不不小于箍筋直径旳2.5倍。
弯钩平直部分长度一般构造不适宜不不小于箍筋直径旳5倍,有抗震规定旳构造,不应不不小于箍筋直径旳10倍。
6、钢筋接头①搭接电弧焊时,接头双面焊接旳长度不应不不小于5d,单面焊缝旳长度不应不不小于10d;②帮条电弧焊时,帮条长度双面焊缝不应不不小于5d,单面焊缝不应不不小于10d;③电弧焊接旳绑扎接头与钢筋弯曲处旳距离不应不不小于10倍钢筋直径,也不适宜位于构件旳最大弯矩处。
④钢筋接头采用搭接或帮条电弧焊时,应尽量做成双面焊缝。

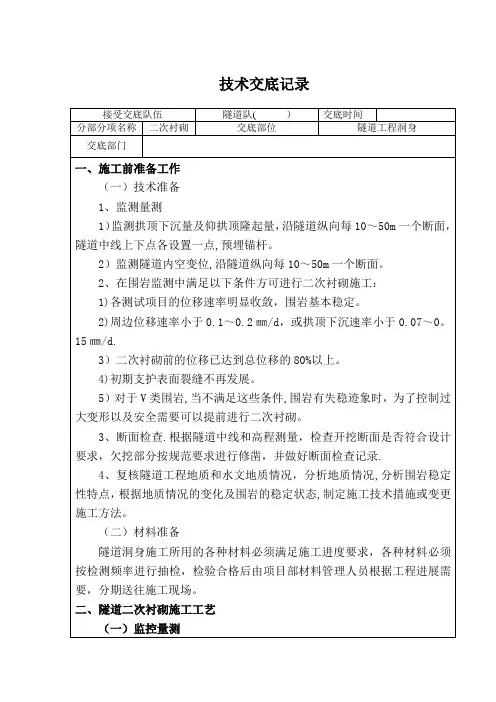

隧道二衬施工技术交底
固定无纺布的垫圈拱部间距为50㎝,拱腰间距为70㎝,边墙间距为100㎝,并按矩形布置。
完成无纺布的铺设固定工作后,将防水板采用简易台车吊装在待铺设部位,由拱部向两侧采用电热焊粘结的办法与固定垫圈连接紧密。施工中注意控制焊接温度,防止烧穿防水板或破坏固定垫圈,见图1防水板施工工艺示意图。
(2)泵送混凝土前,先用水泥浆通过管道,同时泵送混凝土时,输送泵的受料斗应有足够的混凝土,并不得吸入空气。
(3)输送工作应连续进行,当因故间歇,宜每隔5分钟,将混凝土泵转动2—3圈,常温下间歇不宜大于30~40分钟。
(4)浇注混凝土工作结束时,将管内混凝土排空,并予以清洗。
施工中拱部及墙部施工缝均必须清洗干净,并进行凿毛处理。
二、隧道二次衬砌施工工艺
(一)监控量测
根据设计资料,对隧道拱顶下限量、仰拱顶隆起量及隧道周边位移进行监控测量,通过监控测量得出的数据,确定围岩及隧道稳定性、支护参数合理性,从而确定二次衬砌浇筑时间.
(二)隧道净空断面尺寸检查
先用断面仪沿隧道纵向每10m测一个断面,根据断面测量结果所反映的情况,处理超、欠挖。在铺挂防水层前,用铺挂防水层简易台车结合隧道中线和水平测量,再测量隧道净空断面尺寸.具体方法是:在简易台车前端焊接一钢筋圆弧,钢筋圆弧尺寸与衬砌外轮廓尺寸相同,在准备铺挂防水层的区段,人力推动台架沿中线方向行走,检查开挖洞身有无欠挖,若有欠挖及时处理,欠挖部分按规范要求进行修凿,并做好断面检查记录。
6)混凝土要对称、分层浇筑,分层捣固.每层浇注高度不大于30cm,两侧高差不得大于50cm,为了保证分层厚度和两侧高差处于可控状态,在同一层进料窗口用钢尺量测混凝土浇注的厚度。为保证混凝土的密实性,采用高频插入式振捣器振捣。拱部泵送压力不能过大,以防导致模板台车变形,所以拱顶往往会形成月牙状空腔(特别是线路标高较高的一端)。
隧道二次衬砌安全技术交底
8、在衬砌混凝土灌注时,所有支撑必须按设计要求支撑好,量测灌注速度和混凝土面上升要对称,灌注时要随时检查支撑的稳定,防止支撑体系或衬砌台车偏压造成的爆模。
9、软弱围岩及不良地质铁路隧道的二次衬砌应及时施作,二次衬砌距掌子面的距离:Ⅳ级围岩不得大物品,防止物品坠落伤人。
3、所有明火源必须与防水板保持足够的安全距离,以免引然防水板。
4、所有衬砌台车上的供电线路必须有绝缘措施,开关箱内设漏电保护器,每日作业前都要检查电路,确定安全后,再上人作业。
5、台架上的小型工具要放入工具箱,防止坠落伤人。
6、砼输送泵用前应连接好管路,对管道进行检查并试压,作业过程中要随时注意管路是否脱落,并设法躲避,防止爆管伤人。
交底人
被交底责任人

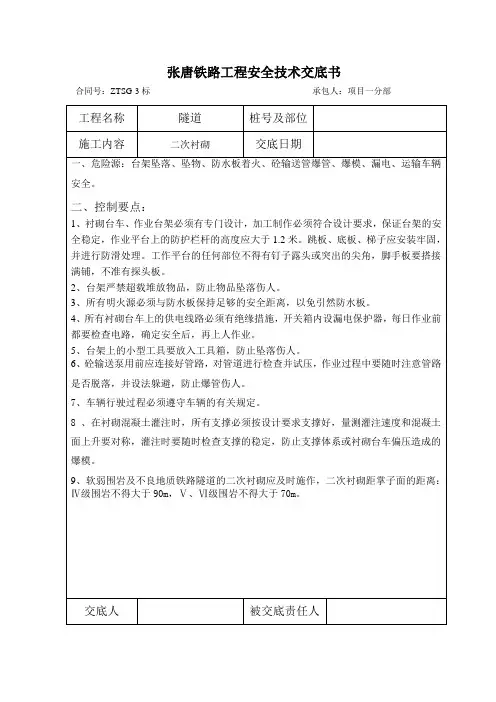

张唐铁路工程安全技术交底书
合同号:ZTSG-3标承包人:项目一分部
工程名称
隧道
桩号及部位
施工内容
二次衬砌
交底日期
一、危险源:台架坠落、坠物、防水板着火、砼输送管爆管、爆模、漏电、运输车辆安全。
二、控制要点:
1、衬砌台车、作业台架必须有专门设计,加工制作必须符合设计要求,保证台架的安全稳定,作业平台上的防护栏杆的高度应大于1.2米。跳板、底板、梯子应安装牢固,并进行防滑处理。工作平台的任何部位不得有钉子露头或突出的尖角,脚手板要搭接满铺,不准有探头板。

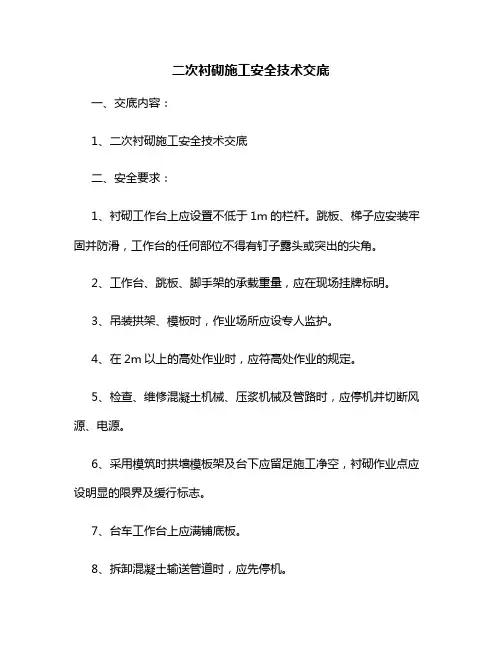

隧道工程二次衬砌施工安全技术交底
二次衬砌施工安全技术交底一、交底内容:1、二次衬砌施工安全技术交底二、安全要求:1、衬砌工作台上应设置不低于1m的栏杆。
跳板、梯子应安装牢固并防滑,工作台的任何部位不得有钉子露头或突出的尖角。
2、工作台、跳板、脚手架的承载重量,应在现场挂牌标明。
3、吊装拱架、模板时,作业场所应设专人监护。
4、在2m以上的高处作业时,应符高处作业的规定。
5、检查、维修混凝土机械、压浆机械及管路时,应停机并切断风源、电源。
6、采用模筑时拱墙模板架及台下应留足施工净空,衬砌作业点应设明显的限界及缓行标志。
7、台车工作台上应满铺底板。
8、拆卸混凝土输送管道时,应先停机。
9、采用喷锚时喷射机连接的风水管路应牢固通畅。
10、施工台架或施工台车应牢固稳定,台架上应满铺底板,周边应设置栏杆,台架上的人、料不得超过承载能力。
11、清除松动围岩、冲洗受喷面时,工作区内严禁非作业人员停留。
12、钻眼、安装锚杆、挂钢筋网及喷射混凝土,当在离于2m的高处作业时,应符合高处作业有关规定。
13、复合式衬砌防水层的施工台架应牢固,台架下净空应满足施工需要,作业时应设置警示标志或专人防护。
14、仰拱及隧底施工时仰拱上的运输道路应搭设牢固,当向坑内倾卸混凝土时,非卸车人员应避让至安全地点。
15、当仰拱超前边墙施工时,应加强基坑坑壁的临时支护。
安全技术交底主要包括两个方面的内容:一是在施工方案的基础上按照施工的要求,对施工方案进行细化和补充;二是要将操作者的安全注意事项讲清楚,保证作业人员的人身安全。
安全技术交底工作完毕后,所有参加交底的人员必须履行签字手续,施工负责人、生产班组、现场专职安全管理人员三方各留执一份,并纪录存档安全技术交底的作用。
安全技术交底的目的:在工程施工开工前,组织工程技术人员、施工管理人员和一线施工作业人员开展安全技术交底活动,把即将开展施工需要交待的施工工艺、工序、投入的机械设备、工程质量要求、施工过程中存在的危险因素、应对危险的安全技术措施、预防措施、应对突发事件危害的应急处置措施和救援行动需要注意的事项等进行交待。
隧洞二次衬砌技术交底
隧洞二次衬砌技术交底编号:由于洞内渗水影响混凝土浇筑质量,特在帮扎钢筋时同步增长了排水管安装。
在渗水点插入围岩10CM DN50PVC排水管。
在通过Φ50纵向和横向软式透水管引导至底板中预埋旳DN75PVC排水管中。
根据以往标段现场施工状况及设计规定,纵向施工缝止水带后部无法振捣密实,故取消纵向施工缝和止水带及止水条,浇筑前缝面凿毛处理。
3.2底板混凝土施工洞身衬砌断面提成底板与边顶拱两部分,先浇底板,再浇侧墙顶拱,底板采用老式定型钢模立模浇筑,边顶拱采用钢模台车一次性浇筑完毕。
底板浇筑按构造分缝规定按12米分段从每个支洞控制段旳起点、终点内向支洞方向进行施工。
底板浇筑时沿钢模台车轨道位置埋设钢板预埋件,用以固定台车轨道,待隧洞所有施工完毕后,对底板表面旳预埋件进行防腐处理。
每个浇筑块旳施工程序为:1、清基验收:隧洞开挖及支护结束后,采用挖掘机和装载机对底板石碴进行清理,经建设单位、监理单位、设计单位、地质勘察单位、施工单位进行隐蔽工程联合验收合格之后,开始进行垫层和底板施工。
2、底板钢筋安装:底板钢筋由钢筋加工厂集中下料加工,5t自卸汽车运至现场,人工绑扎成形,钢筋旳接头采用电弧搭接焊接。
(钢筋制作及安装规定见侧墙顶班规定。
)3、模板安装:底板两端封头模板采用定型木模板现场拼装。
4、仓面验收:混凝土浇筑前旳各项准备工作所有完毕后,邀请监理工程师对浇筑仓面组织验收,经监理工程师签字确认合格后,方可进行开仓浇筑混凝土。
5、混凝土浇筑:混凝土在混凝土拌和站生产,8m³砼搅拌车运至现场泵送入仓,人工平仓浇筑,插入式振捣器及平板振动器振捣密实。
振捣应尤其认真仔细,振捣头不得触及止水构造,以免损坏止水构造。
底板面层混凝土出模后,人工抹面压光。
6、折模、养护:当混凝土养护强度达3.5MPa以上,可以拆除封头模板。
模板拆除后旳及时覆盖洒水进行养护。
3.3侧墙及拱顶混凝土施工1、钢模台车:隧洞混凝土衬砌采用钢模台车衬砌,台车由厂家定型制作,采用轨道式、液压全自动台车。
隧道(通用)二衬施工技术交底
1、隧道衬砌受力钢筋接头宜设置在受力较小处,其它钢筋采用绑扎搭接,绑扎搭接长度为40d,比如:φ22螺纹钢,搭接长度为=40*22=88cm。
2、Ⅴ级浅埋二衬厚度为50cm,钢筋保护层厚度为6cm,主筋纵向间距20cm,φ12环向分布筋间距30cm,φ8勾筋梅花形布置。
3、Ⅴ级深埋二衬厚度为45cm,钢筋保护层厚度为6cm,主筋纵向间距25cm,φ12环向分布筋间距30cm,φ8勾筋梅花形布置。
3、纵向φ160HPDE波纹管双侧全隧道埋设、横向φ160HPDE管与竖向集水管纵向间距不大于12.5米布置、环向排水管塑料盲沟(25mm*200mm)水丰富地段5米一环,其余地段10米一环。
四、衬砌模板
1、模板台车长度10.5米,接缝搭接不宜小于100cm,模板安装必须稳固牢靠,接缝严密,不得漏浆。
作情况,待各系统运转顺利后,方可以正常速度进行泵送。
2-10、泵送混凝土时,如输送管内吸入了空气,应立即反泵吸出混凝土至料斗中重新搅拌,排出空气后再泵送。
2-11、泵送混凝土时,料斗内应保持足够的混凝土。
2-12、当混凝土泵出现压力升高且不稳定、油温升高、输送管明显振动等现象而泵送困难时,不得强行泵送,并应立即查明原因,采取措施排除。可先用木槌敲击输送管弯管、锥形管等部位,并进行慢带泵送或反泵,防止堵塞。
2、模板表面要打磨光滑,与混凝土的接触面必须清理干净并涂刷隔离剂。
3、衬砌台车的安装允许偏差±10mm。
五、二次衬砌
1、施工方法
拱墙二次衬砌采用全断面整体钢模衬砌台车、混凝土搅拌运输车运输、泵送砼灌注,振捣器捣固,挡头模采用钢模或木模。混凝土浇筑要左右对称进行,防止钢模台车偏移。
2、注意事项
2-1、衬砌不得侵入隧道建筑限界,衬砌施工放样时将设计的轮廓线扩大5cm。
隧道二次衬砌钢筋工班施工安全技术交底(工程施工通用模版)
交底内容:
10、冷拉钢筋时,应设专人值班看守。钢筋两侧3m以内及冷拉线两端严禁有人。严禁跨越钢筋或钢筋绳。
11、冷拉钢筋速度不宜过快,在基本拉直时应稍停,检查夹具是否牢固可靠,严格按技术交底要求控制伸长值、应力。运行中出现滑脱、绞断等情况时,应立即停机。
交底人
接受交底人
接受交底人数
本表由施工单位填写并保存(一式三份。接受交底人一份、交底人一份、安全员一份)。
3、工作完毕后,应用工具将铁屑、钢筋头清除,严禁用手擦抹或用嘴吹。切好的钢材、半成品必须按规格码放整齐。
4、抬运钢筋人员应协调配合,相互呼应。
5、人工弯曲钢筋时,应放平扳手,用力不得过猛。
6、绑扎钢筋的绑丝头,应弯回至骨架内侧;绑扎立柱和墙体钢筋时,不得站在钢筋骨架上或攀登骨架上下。
7、绑扎仰拱钢筋时,铺设走道板,作业人员在走道板上行走,不得直接踩踏钢筋。
8、暂停绑扎时,应检查所绑扎的钢筋或骨架,确认连接牢固后方可离开现场。
9、绑扎和安装钢筋,不得将工具、箍筋或短钢筋随意放在脚手架或模板上。
交底人
接受交底人
接受交底人数
本表由施工单位填写并保存(一式三份。接受交底人一份、交底人一份、安全员一份)。
安全技术交底记录
编号
工程名称
施工单位
交底提要
二次衬砌钢筋工班施工安全技术交底
安全技术交底记录
编号
工程名称
施工单位
交底提要Байду номын сангаас
二次衬砌钢筋工班施工安全技术交底
交底日期
交底内容:
钢筋工施工安全技术交底
1、钢筋手工加工与绑扎作业前必须检查工作环境、照明设施等,并试运行符合安全要求后方可作业。上岗作业人员须经过安全培训考试合格。
隧道二衬施工安全技术交底
隧道二衬施工安全技术交底一、隧道二衬施工危险源1、高空坠落、触电、火灾、爆炸、机械伤害、车辆伤害二、一般规定1、为了正确贯彻执行“安全第一、预防为主”的安全生产方针,保障隧道二衬施工安全,预防事故发生,根据项目部安全技术规程结合施工现场实际情况,特制定本规定。
2、参加施工的工程技术人员和生产管理人员必须热悉和遵守安全撩作规程和有关规章制度,积极参加安全生产教育培训,掌握安全操作技能。
3、隧洞二次衬砌施工前管理人员或现场带班,应及时并向施工人员进行技术交底,合理安排施工。
参加施工的员工必须接受安全技术交底教育,熟悉和遵守安全技术规程,规范作业。
4、从事爆破、焊接、电气、高处、起重等特种作业人员、各种机械的操作人员和机动车辆驾驶人员必须经专业培训和考试,合格后持证方准独立操作.5、现场施工人员应自觉接受项目部的监督检查和管理,对严违反施工安全规定的,管理人员和检查人员有权下令处罚或停工整顿,直至整改复查合格后方可复工。
6、施工人员进入工地后,应首先观察工作面是否处于安全状态,如发现问题,应采取必要的措施。
所有进入隧道的施工人员,必须按规定配带好安全防护用品,遵章守纪,听从指挥,要做到“三不伤善”(不伤害自己、不伤善他人、不被他人伤奢)。
7、任何人员不得爬乘挖掘机、装蜕机、翻斗车等施工机械,施工机械的指挥和操作人员必须精力集中,加强了望,保证安全。
8、采用切割机断短料时,手拯一端不得少于40cm ,切下的钢筋长度小于30cm时,必须先用套管或夹具夹住短头,钢筋摆动范围及刀口附近,非工作人员不得停留。
9、弯制钢筋用的菠手必须卡稳。
扳手转动面与工作平台必须平行,不得将手伸入工作面以内。
10、在洞内台车底下或运输道珞两旁进行施工时,现场施工人员必须穿反光背心进行操作,防止发生机械安全事故。
11、如发现隧道内有险情,必须在危险地段设置明显标志或派专人看守,并迅速报告施工现场负责人,及时采取措施处理,情况危险时,应将工作人员全部撤离危险区,并立即上报。
隧道二衬砌-技术交底
隧道二衬施工技术交底一、衬砌模板模板衬砌台车必须按照隧道内净空尺寸进行设计与制造,钢结构及钢模必须具有足够的强度、刚度和稳定性。
衬砌台车经施工单位会同监理单位验收合格后方可投入使用。
模板台车长度采用12m,工点设计应根据沉降缝、预留洞室和预埋管线位置综合确定。
模板台车侧壁作业窗宜分层布置,层高不宜大于 1.5m,每层宜设置4~5个窗口,其净空不宜小于45cm×45cm。
拱顶部位应预留2~4个注浆孔。
二衬台车控制标准:①严格控制轨道中心距,允许误差±1cm;②台车就位时,先调顶模中心标高,然后由顶模支撑梁上横向丝杆调整台车中线符合要求。
最后由侧向丝杠电动调节边模张开度,调整到位后放下翻转模和底脚斜撑丝杠加固。
③隧道衬砌前,对衬砌台车结构、构件进行全面检查,确保其中线、标高、断面尺寸和净空大小均符合设计要求。
模板安装要稳定、坚固,接缝要严密、平整、不漏浆。
④台车模板表面光洁平顺,接缝严密,与混凝土的接触面必须清理干净并涂刷隔离剂,结构轮廓线清晰平顺美观。
表1、模板安装允许偏差和检验方法序号项目允许偏差(mm)检验方法1边墙角±15尺量2 起拱线±10尺量3 拱顶+10、0 水准测量4 模板表面平整度5 2m靠尺和塞尺5 相邻浇筑段表面高低差±10尺量二、防排水施工:1、基面处理:①、局部漏水采用注浆堵水或埋设排水管直接排水到边;②、为保证防水层铺设质量,在铺设防水层前对喷射混凝土基面进行如下处理:a、平整基面至无明显的凸凹起伏;b、对需喷混凝土基面的钢筋、钢丝及凸出的管件,突出物,要切断、铆平并用砂浆抹平。
2、防水板施工方法:为保证防水可靠和便于施工,先将无纺土工布衬垫固定在喷混凝土基面上,然后用“热合”方法将防水板粘贴在固定垫上,使防水板无机械损伤。
其施工程序如下:1、基面清理,要求符合规范、设计、上述标准。
2、无纺土工布衬垫铺设首先在喷射混凝土的隧道顶部正确标出隧道纵向的中心线,再使裁剪好的无纺土工布衬垫中心线与喷射混凝土上的中心线标志重合,从拱顶开始向两侧下垂铺设。
二次衬砌施工技术交底
二次衬砌施工技术交底衬砌用12m长全液压模板台车拱墙整体浇注,混凝土拌合用有自动计量装置的三料仓混凝土拌合站,混凝土运输用混凝土搅拌运输车,并用混凝土输送泵浇注混凝土。
隧道二次衬砌采用仰拱先行,拱墙全断面整体衬砌,在后行导坑落底后及时施作仰拱及仰拱回填,先进行隧道左洞开始。
一、施工方法混凝土拌合站设在隧道右侧临时用地内,隧道内二次衬砌施工采用1台平移式全液压衬砌台车施作,模板长度12m,混凝土用3M3混凝土输送车运输到洞内,再用HBT60混凝土输送泵泵送入模。
在台车上安装1.5KW的附着式振捣器,间距排距按照2.0m交错布置,混凝土捣固采用插入式振捣器配合附着式振捣器振捣。
其施工工艺见图。
各项质量检查台车就位安装堵头模板台车整修、清理施工准备机械设备检查原材料准备钢筋绑扎防水板、透水管养护拆模混凝土灌注混凝土运输混凝土拌合配合比设计上料、计量制作试件图:衬砌施工工艺示意图二、钢筋工程洞外加工,用平板车运输至洞内,在自制的9米台架上安装。
1、加工车间布置:本工程集中设钢筋加工车间,车间内配调直机、弯曲机、切断机、对焊机等机具。
车间旁分设原材料和半成品堆码场地。
2、钢筋进场验收:钢筋进场后,检查其标牌、质量书是否齐全。
外观质量合格后还须进行力学性能试验。
3、钢筋的配料:进场钢筋选择等尺寸钢筋,减少下料的损耗。
配料时,根据不同的钢筋下料长度。
放实样测出钢筋长度,再给不同长度的钢筋编号,列成配料单,将每一编号的钢筋形状、长度、根数和所用部位写在各块料牌上。
钢筋加工好后分类堆码,挂上料牌,以免混淆。
4、钢筋加工:钢筋加工包括除锈、调直、切断和弯曲四项内容。
⑴除锈:对有铁锈的钢筋一般用手工除锈,对Ⅰ级钢筋在调直中除锈。
⑵调直:采用调直机对钢筋进行调直,要求钢筋平直,无局部曲折。
⑶切断:使用钢筋切断机切断,断料时严格控制长度,允许偏差+10mm。
钢筋断口不得有马蹄形或起弯现象。
⑷弯曲:钢筋一律使用钢筋机械弯曲。
隧道二衬技术交底
新建XX铁路XX隧道
二次衬砌
施
工
技
术
交
底
编制:
复核:
接收:
编制单位:XXXXXXXX项目部
二00九年十一月
技术交底书单位:XXXX
4、施工缝旳留设位置和处理应符合设计和施工技术方案旳规定。
5、混凝土表面旳非受力裂缝最大宽度不得不小于0.20mm。
6、混凝土构造外形尺寸容许偏差和检查措施应符合下表旳规定。
构造外形尺寸容许偏差和检查措施
序号项目容许偏差检查措施
1 边墙平面位置±10 尺量
2 拱部高程
±30
水准测量
3 边墙、拱部边面平整度15
靠尺检查或自动断
面仪测量
7、混凝土构造表面应密实平整、颜色均匀,不得有露筋、蜂窝、孔洞、疏松、麻面和缺棱掉角等缺陷。
(六)、质量措施及工艺规定
1衬砌施工工艺流程
衬砌施工作业流程如图1所示:
2施工措施:
拱墙二次衬砌采用全断面整体式衬砌台车、混凝土搅拌运送车运送、泵送入模灌注,振捣器振捣,挡头模采用钢模或木模,混凝土浇筑时需左右对称,以防止台车偏移。
3混凝土施工注意事项:
1)衬砌不得侵入隧道建筑界线内。
监控量测确定二衬施作
施工准备台车移位台车定位
1、铺设防水板(土工布)及盲沟
2、中线水平放样
3、轨道安装
涂脱模剂
高程定位、中线定位、边模定位
混凝土拌和。
二次衬砌施工安全技术交底模板
一、施工前安全技术交底1. 工程概况- 工程名称:_________- 施工单位:_________- 施工地点:_________- 施工内容:隧道二次衬砌施工- 施工时间:_________2. 施工人员安全教育- 施工人员必须经过专业培训,掌握隧道施工安全操作规程。
- 严格遵守国家及地方相关安全生产法律法规。
- 定期进行安全教育和技能培训,提高安全意识。
3. 施工安全注意事项- 严禁酒后作业,确保施工人员身体健康。
- 施工现场必须设置安全警示标志,提醒施工人员注意安全。
- 施工现场应保持整洁,避免交叉作业,防止发生意外事故。
4. 施工机械设备安全- 施工机械设备必须符合国家规定,定期进行检查和维护。
- 机械设备操作人员必须经过专业培训,取得操作资格证书。
- 机械设备运行过程中,严禁超载、超速、违规操作。
5. 隧道支护与防坍塌措施- 隧道开挖过程中,必须做好初期支护,确保围岩稳定。
- 隧道支护材料必须符合设计要求,严禁使用不合格产品。
- 施工过程中,密切关注围岩变化,发现异常情况立即停工处理。
6. 隧道通风与防尘措施- 隧道施工过程中,必须保证通风良好,及时排除有害气体。
- 施工人员必须佩戴防尘口罩,防止吸入有害粉尘。
7. 隧道防排水措施- 隧道施工过程中,必须做好防排水工作,防止地下水渗漏。
- 防排水材料必须符合设计要求,严禁使用不合格产品。
8. 隧道照明与通讯措施- 隧道施工过程中,必须保证照明充足,确保施工人员视线清晰。
- 施工现场必须设置通讯设备,确保施工人员之间能够及时沟通。
二、施工过程中安全技术交底1. 施工人员操作安全- 施工人员必须按照操作规程进行作业,严禁违章操作。
- 施工过程中,必须注意个人安全,防止发生意外伤害。
2. 施工现场安全管理- 施工现场必须设置安全管理人员,负责监督施工现场的安全工作。
- 施工现场必须设置安全防护设施,防止发生意外事故。
3. 施工设备安全管理- 施工设备必须定期进行检查和维护,确保设备安全运行。
二次衬砌施工技术交底
二次衬砌施工技术交底一、施工工艺流程在隧道仰拱填充到一定的工作距离,并达到2.5Mpa以上后即可进行防排水及钢筋安装,进行拱墙砼二次衬砌的施工。
二次衬砌采用9米整体液压台车一次施作,采用拱墙一次性整体灌注施工。
隧道拱墙衬砌混凝土根据新奥法原理,在初期支护完成后,根据监控量测,在量测净空变化速率小于0.2mm/d,变形量已达到预计总变形量围岩的80%以上,且变形速率有明显减缓趋势时即可进行,适时衬砌。
二次衬砌施工工艺流程见下图。
二次衬砌施工工艺流程图二、施工方法(一)钢筋加工及安装钢筋采用钢筋加工专用设备加工,钢筋接头采用机械连接或单面焊接,焊接长度不少于10d。
钢筋焊接要保证焊缝饱满度,并凿除焊渣。
钢筋安装采用铺挂台车进行,安装时应根据设计尺寸及保护层进行施工。
钢筋加工安装质量控制:1、衬砌钢筋的规格、型号、机械性能、化学成分、可焊性等符合规范规定和设计要求,钢筋进场后必须进行抽样检查,合格后方可投入使用;2、钢筋在加工弯制前先调直,钢筋表面的油渍、水泥浆和浮皮铁锈等均应清除干净。
加工后的钢筋表面不应有削弱钢筋截面的伤痕。
3、衬砌钢筋之受力钢筋接头应相互错开,错开距离不少于50cm。
在同一截面内受力钢筋接头面积占受力钢筋总截面面积的百分率不超过50%。
4、钢筋交叉点应用铁丝全部绑扎牢固,数量不少于90%,钢筋绑扎接头搭接长度及误差应符合规范及设计要求。
a、受力钢筋顺长度方向的全长允许偏差为±10mm。
b、箍筋内净尺寸允许偏差为±3mm。
c、双排钢筋的上排钢筋与下排钢筋间距允许偏差为±15mm。
d、同一排中受力钢筋水平间距(边墙)允许偏差为±20mm。
e、同一排中受力钢筋水平间距(拱部)允许偏差为±10mm。
f、分布筋间距允许偏差为±20mm。
g、箍筋间距允许偏差为±20mm。
h、钢筋保护层厚度允许偏差为+10mm,-5mm。
(二)台车就位轨道采用P43以上钢轨,枕木采用短木枕,钢轨与短轨间使用轨垫板,轨道置于已填充的混凝土面上,以保证台车平稳。
二次衬砌施工技术交底
中铁一局兰渝铁路LYS—13标段项目经理部第一分部白果湾隧道Ⅴ级二次衬砌施工技术交底编制:复核:批准:2010年08月20日白果湾隧道ID3K772+920~+870段衬砌施工技术交底一、施工概况白果湾隧道起讫里程:ID3K772+645~ID3K772+920,隧道全长为275m,单线隧道,隧道于ID3K772+767.7及ID3K772+775.6处下穿既有达成铁路,隧道最大埋深约34,最小埋深2.5m。
二、施工工艺流程施工准备防排水施工测量绑扎钢筋检查钢筋及模板台车混凝土浇注拆模与养护。
(一)施工准备1、施工前必须准备充足质量合格的原材料。
如钢材、水泥、砂、石、防水板、高效减水剂、粉煤灰等;2、二次衬砌施工前必须先将仰拱施工完毕.3、在二次衬砌施工前,测工必须对锚喷断面、仰拱的施工进行认真检查.把锚喷断面的超欠部位用红油漆标出,把存在的问题及时向领工员反馈,领工员安排处理,并及时绘制出断面图,予以存档;4、防水板铺设前,必须将初期支护表面外露的锚杆头、钢筋头等坚硬物切割除,对初期支护混凝土表面凹凸不平处进行补喷、抹平。
(二)防排水施工隧道防排水遵循“防、排、截、堵结合,因地制宜,综合治理”的原则,采用切实可靠的措施,达到防水可靠、排水畅通的效果.1、纵、环向盲管安装盲管安装在施作防水板之前完成,纵向盲管采用φ80HDPE双壁打孔波纹管,壁厚5mm,纵向排水盲管沿纵向布设于左、右墙角水沟底上方;环向盲管采用φ50HDPE打孔波纹管,壁厚3mm,环向间距10m一条,并采用三通接盲管与纵向盲管相连;纵向盲管每隔10m以φ50横向水管引入侧沟;当存在天然气逸出危害时,纵向盲沟接引至水气分离装置,经分离后,有害气体通过纵向盲沟引至洞口排出,地下水通过横向水管引入侧沟。
2、防水板安装(1)防水层铺设采用简易作业台车配合施作,防水板铺设采用从下向上的顺序铺设,松紧应适度并留有余量(实铺长度与弧长的比值为10:8),检查时要保证防水板全部面积均能抵到围岩。
二次衬砌技术交底
技术交底ZT 20HSHZQ-4 年月日交底地点工程名称隧道出口横洞交底组织单位施工技术部交底负责人施工单位接收负责人斜井HDK0+000-HDK0+050、HDK0+300-HDK0+330段衬砌施工技术交底交底内容:施工概况本技术交底使用于隧道斜井HDK0+000-HDK0+050、HDK0+300-HDK0+330衬砌类型为双车道Ⅴ级整体式的衬砌施工。
二次衬砌混凝土标号为C30混凝土,厚度为拱墙40cm。
1、排水管及盲管施工初期支护完成后,土工布铺设之前安装,结合施工缝布置,环向排水管采用Φ50打孔波纹管,8m一环;纵向排水管采用Φ80打孔波纹管长约8m一段(根据施工缝调整),两端圆弯后直接进入流水槽。
2、土工布、防水板施工土工布、防水板挂设前,对隧道净空进行量测检查,对欠挖地段、凸凹不平、锚杆头外露等处基面进行处理,以满足净空及基面要求。
对初支背后脱空情况进行雷达扫描,对脱空地段进行注浆处理(重点是拱部及不良地质地段),测线布设参照第三方二衬检测要求。
隧道出现坍体空腔必须预留注浆孔注浆回填密实,洞身超挖部分采用同级砼回填。
采取光面爆破技术,以防止应力集中,避免断面突变,要求平顺过渡。
防水板采用无钉铺设方法,一次铺设长度根据混凝土循环灌筑长度确定,环向长度应大于基面周长,比例约为10:8,铺设前精确放样,划线标定位置,先行试铺,再加以调整,尽量减少接头数量。
控制要点:⑴土工布铺设松紧要适度,过紧易被撕裂;过松无纺布易褶皱堆积形成人为蓄水点。
土工布幅间搭接宽度应大于5cm。
防水板表面平顺,无褶皱、无气泡、无破损等现象。
⑵当基面轮廓凸凹不平时,要预留足够的松散系数,使其留有余地,并在断面变化出增加悬挂点,保证缓冲面与混凝土表面密贴。
⑶防水板间的搭接缝应与变形缝、施工缝等防水薄弱环节错开1-2m的距离。
⑷热塑性垫圈应采用与防水板相配套的垫圈,防止因垫圈熔点过高导致防水板被焊焦、焊穿。
焊缝若有漏焊、假焊应予补焊。
二次衬砌技术交底
(3)脱模后的12h内对混凝土进行洒水,直至规定的养护时间。操作时,不得使混凝土受到污染和损伤。当日平均气温低于5℃时,应采取保温养护措施,并不得对混凝土洒水养护。
(4)施工注意事项
①、混凝土衬砌灌注过程中,要杜绝破坏防水板现象发生。
②、灌注混凝土自下而上,先墙后拱,对称浇筑。在施工过程中,如发生停电应立即起动备用电源,确保混凝土浇筑作业连续进行。
5、质量要求
严格控制各钢筋间距,环向主筋间距、连接钢筋间距以及箍筋间距最大施工误差不得超过1cm,钢筋焊接采用502的焊条进行焊接,单面焊接长度不小于10d,焊接要饱满,钢筋绑扎要牢靠等;浇筑混凝土要求无漏浆、跑模,表面平整、无挫台蜂窝麻面等,内部振捣密实无空洞,钢筋保护层不小于5cm。
二、安全注意事项
1、施工人员应配齐各种安全防护用具。
2、施工现场用电必须有专人进行管理和使用,并符合安全用电规定。
3、做好现场的安全文明施工,标志、标牌齐备。
4、加强施工人员的安全意识,严格按照《施工人员安全操作规范》进行施工操作。
5、车辆行驶安全规定:A、严禁超车 B、驾驶室不得搭载与施工生产无关人员,车辆不得超速行驶。
技术交底书
单位:中铁十一局集团第五工程有限公司编号:
工程名称
瓦窑岭隧道吉县端二次衬砌
主送单位
隧道施工二队
技术负责签字
接收人员签字
一、交底内容:
为保证施工支护变形基本稳定,变形基本稳定应符合隧道周边位移速度有明显减缓趋势。拱脚水平相对净空变化速度小于0.2mm/d,拱顶相对下沉速度小于0.15 mm/d,施作二次衬砌。
(2) 混凝土运输及泵送
混凝土采用砼输送车运输至浇筑地点,然后由砼输送泵泵送入衬砌台车模板内。砼输送车的内壁应平整光滑,不吸水,不漏水,并应经常清除粘附的砼。混凝土泵的位置应靠近浇筑地点。泵送砼前,应先用水泥浆,或与泵送砼配合比相同,但粗骨料减少50%的砼通过管道。泵的受料斗内应具有足够的砼,并不得吸入空气。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
技术交底书
二、仰拱施工工艺流程
1、施工工艺流程
填充砼浇筑 混凝土生产、运输
仰拱开挖 清底、抽排水、接缝处理
检查签证
浇筑仰拱二衬砼 测量
测量定位,立模,安装纵向施工缝中埋式钢边
橡胶止水带、遇水膨胀止水条;仰拱环向施工缝中埋式
橡胶止水带、外贴式橡胶止水带,边墙预留环向盲沟
仰拱砼养护至强度不小于5MPa
混凝土生产、运输
仰拱二衬钢筋绑扎
填充砼养护
检查签证
检查签证
仰拱初期支护
立中心水沟模板
初期支护接地钢筋预留
仰拱衬砌、仰拱填充施工工艺流程图。
