二、单枪三束“特丽龙”彩色显像管
光电显示技术03
自会聚彩色显像管结构示意图
a)
精密一字形一体化电子枪
自会聚彩色显像管的三个电子枪排列在同一水 平线上，彼此间距很小，因而会聚误差也很小。 每个电子枪都有自己的阴极、控制栅极、加速 极、聚焦极和高压阳极，除了阴极为三个独立 的结构外，其它均采用单片三孔或单一圆筒的 一体化结构。 电子枪之间的距离精度只取决于制作电极模具 的精度，与组装工艺无关。 电子枪除三个独立的阴极引线用于输入三基色 信号和进行白场平衡调节，其它电极均采用公 共引线。
蓝
红 绿
电子枪 扫描线方向 金属荫罩
蓝红 绿
荧光粉
三枪三束管
自会聚管
2.4自会聚原理
① 偏转畸变
对于平面屏，在均匀磁场偏转下，只有在小偏 转角时才是无畸变的线性偏转。而在大偏转角 时，随着磁场的增强，偏转灵敏度变大，不再 是线性偏转，将发生枕形畸变。 根据偏转相差理论，光栅上下枕形失真与水平 磁场强度的平方成正比，与垂直磁场强度的一 次方成正比；光栅的左右枕形失真与垂直磁场 强度的平方成正比，与水平磁场强度的一次方 成正比。
均匀磁场下电子束轨迹 桶形磁场下电子束轨迹
三条电布的垂直偏转磁场的作用
如图(a)所示，左右两侧的磁力线分成水平 分量和垂直分量。水平方向是主要的，产生 正常的垂直偏转。垂直分量对红束产生向右 的附加力，对蓝束产生向左的附加力，刚好 使屏上原来错开的边束恢复过来。扫描下半 场如图(b)所示，电流方向相反，磁场方向 相反，同样可以使原来错开的红、蓝两边束 恢复过来。
③ 自会聚彩色显像管
美国无线电公司 (RCA) 于1972年研制成功 了第一只自会聚管，自会聚彩色管经过不 断改进，已成为目前主要生产的彩色显像 管，是深入研究偏转像差理论的结果。
最新041CRT显示器
单枪三束荫条式彩色显象管
三枪三束圆孔荫罩型彩色管的主要缺点： 会聚复杂 电子透过荫罩效率低 分辨率不高
1968年，索尼公司提出单枪三束荫条式 彩色显象管
单枪三束荫条式彩色显象管
品字形排列与 一字形排列电 子枪的比较
三电子枪一字形排列
三电子枪品字形排列
单电子枪一 字形排列
单枪三束荫条式彩色显象管
（2） 动会聚：在偏转时，三个电子束在屏中心孔 处会聚。
三枪三束荫罩式彩色显象管
静会聚技术
静会聚误差产生原因：
三个电子枪由于装配误差使得倾斜角度或距轴距离不 一致，三个电子束就可能不会聚到一起。
静会聚的实现:
在偏转线圈后面加静会聚校正部件，它可以使三个电 子束沿管轴移动，也可以使一个电子束除了沿管轴移动 外，还可以作横向位移，这样就可以实现三个电子束的 静会聚。
Supplemental Guide Phosphor screen
Light
-
+
Power supply
Electron beam
彩色显象管的结构
彩色显像管外形图
荧光粉
颜色
彩色显象管的结构
名 称 最大效率
R Y2O2S:Eu 0.11
Y2O2S:Tb 0.18
G (Zn,Cd)S: 0.18 Cu,Al Zn2SiO4: 0.08 Mn
➢在额定灯丝电压下，保证阴 极正常工作温度；
➢热效率高；
➢启动速度快。
3．发射系统 4．投射系统
b M
V cr
a Vb
间热式阴极 电子枪成像原理
彩色显象管的结构
双电位电子枪结构 单电位电子枪结构
偏转线圈
彩色显象管的结构
改革开放40年难忘的历程——中国第一只彩色显像管在咸阳诞生
我国第一座彩色显像 管工厂—— 陕西彩 色显像 管总厂在古城 成阳建成，１９８２年１２月３日正式投产
中 国第一 只彩 色显像 管 在咸 阳诞 生
当 你 坐 在 客 厅 ，一 边 欣 赏 着 丰 富 多 彩 的 电 视 ： 重要部 件— —中国 的第一 只彩色显像管是 在哪里诞
中国的第一只 彩色显像管 ，是在 陕西咸阳诞生
１９６８亩 ，建 筑 面积 ６０余 万 平 方 米 。 １９８２年 １２月３日 ，中 国第～个
生产 彩 色 显 像 管 的 现 代 化 大 型 企 业—— 陕西彩 色显像 管总厂 经过 国 家验 收 ，正 式 投 产 。按 照 设 计 能 力 ，年 产 ３７厘 米 、５６厘 米（１４英 寸 、２２英寸 ）彩 色显 像 管９６万 只 。 它 的 建 成 投 产 。结 束 了 我 国 不 能 配 套 生 产 彩 色 电视 机 的历 史 。１９８３ 年 ，该厂生产 了９６万 只优质产 品 ， 做到 当年投 产 ，当年盈利 ，受到 国 家和陕西省的 嘉奖 。
ｌ １６ ｝２０１８／０５，Ｖ。Ｌ ２３１
Ｅ Ｔ 跏Ｙ’ ● Ｈ７，ｌ、； Ｗ ＥＳＴ ＣＨＩＮＡ
Ｄ ＶＥＬＯ ＰＭ ＥＮ
给 代 表 团 每 人 一 只 玻 璃 蜗 牛 工 艺 品 。引发 了 当时轰动全 国的 “蜗牛 事件” ，彩管 生产线 引进 问题 就此 搁 置 下 来 。

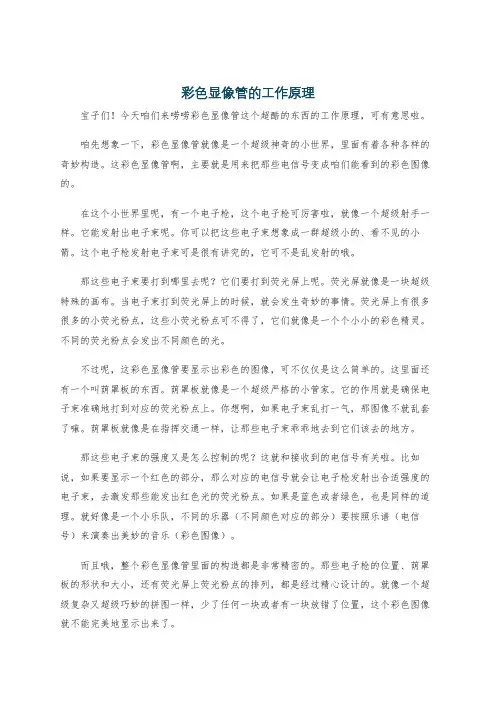

彩色显像管的工作原理
彩色显像管的工作原理宝子们！今天咱们来唠唠彩色显像管这个超酷的东西的工作原理，可有意思啦。
咱先想象一下，彩色显像管就像是一个超级神奇的小世界，里面有着各种各样的奇妙构造。
这彩色显像管啊，主要就是用来把那些电信号变成咱们能看到的彩色图像的。
在这个小世界里呢，有一个电子枪，这个电子枪可厉害啦，就像一个超级射手一样。
它能发射出电子束呢。
你可以把这些电子束想象成一群超级小的、看不见的小箭。
这个电子枪发射电子束可是很有讲究的，它可不是乱发射的哦。
那这些电子束要打到哪里去呢？它们要打到荧光屏上呢。
荧光屏就像是一块超级特殊的画布。
当电子束打到荧光屏上的时候，就会发生奇妙的事情。
荧光屏上有很多很多的小荧光粉点，这些小荧光粉点可不得了，它们就像是一个个小小的彩色精灵。
不同的荧光粉点会发出不同颜色的光。
不过呢，这彩色显像管要显示出彩色的图像，可不仅仅是这么简单的。
这里面还有一个叫荫罩板的东西。
荫罩板就像是一个超级严格的小管家。
它的作用就是确保电子束准确地打到对应的荧光粉点上。
你想啊，如果电子束乱打一气，那图像不就乱套了嘛。
荫罩板就像是在指挥交通一样，让那些电子束乖乖地去到它们该去的地方。
那这些电子束的强度又是怎么控制的呢？这就和接收到的电信号有关啦。
比如说，如果要显示一个红色的部分，那么对应的电信号就会让电子枪发射出合适强度的电子束，去激发那些能发出红色光的荧光粉点。
如果是蓝色或者绿色，也是同样的道理。
就好像是一个小乐队，不同的乐器（不同颜色对应的部分）要按照乐谱（电信号）来演奏出美妙的音乐（彩色图像）。
而且哦，整个彩色显像管里面的构造都是非常精密的。
那些电子枪的位置、荫罩板的形状和大小，还有荧光屏上荧光粉点的排列，都是经过精心设计的。
就像一个超级复杂又超级巧妙的拼图一样，少了任何一块或者有一块放错了位置，这个彩色图像就不能完美地显示出来了。
你看，当我们坐在电视机前看着那些五彩斑斓的节目时，可别忘了在电视机里面，这个彩色显像管正在忙活着，像一个超级勤劳又超级有才华的小工匠，把那些看不见的电信号一点点地变成我们看到的精彩画面呢。

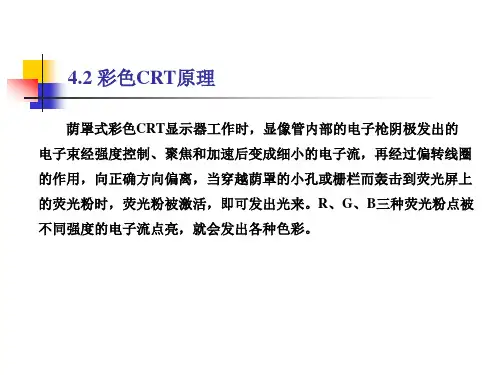

4.1 CRT显示器件的结构及工作原理-2
4.2 彩色CRT原理
（1）三枪三束彩色显像管
在三枪三束显像管中，为了使荧光屏能够同时显示出红、绿、蓝三个单色图像， 同时，叠加后只合成一幅彩色图像，一般把红、绿、蓝三种荧光粉点相互交替而又 有规则地排列在整个荧光屏上。而无论从荧光屏的任何位置取出相邻的三个点来看， 均为品字形的三基色荧光粉点——红、绿、蓝。因为这些3色荧光粉点都很小(几微米 ~十几微米)，分别在各自的电子枪电子束激发下产生对应颜色的光点，其直径很小， 且彼此靠得很近，所以在适当的距离外，人眼分辨不出单色小点，而只是看到一个 合成的彩色光点了。
（3）自会聚彩色显像管（4） Nhomakorabea它类型的彩色显像管
（2）单枪三束显像管
单枪三束管是在三枪三束管的基础上改进而来的。它的荧光屏的粉层是由三种基色 荧光粉按R、G、B、R、G、B…的次序交替垂直排列的细条组成的，总共约有12001500条之多，扫描一幅画面要出现70-80万个色点。对这样小的点子，人眼已分辨不出来 了。而只能感觉到叠加的一幅彩色图像了。同三枪三束显像管相比，在荧光屏前，由栅 网代替了荫罩板，它由薄钢片做成，其上垂直的刻出排排缝隙很小的细丝栅网，约有400 一500条。三根电子束正好在缝隙处交叉，穿过缝隙后，正好打在各自相应的色条上。
三枪三束管的三个电子枪在管 颈内成品字形排列，且每个枪 与管颈的中心轴线倾斜约 1°~1.5°，这样可使三个电子 束同时通过荫罩上的同一个小 孔，而通过小孔后，又分别打 在各自对应的荧光粉点上。选 色机构为一荫罩，由厚度为 0.1~0.13mm钢板做成，其上打 有数十万个小孔，它的作用是 保证每个电于束在整个扫描过 程中都能打到自己的基色粉点 上，以免产生彩色失真。
4.2 彩色CRT原理
荫罩式彩色CRT显示器工作时，显像管内部的电子枪阴极发出的 电子束经强度控制、聚焦和加速后变成细小的电子流，再经过偏转线圈 的作用，向正确方向偏离，当穿越荫罩的小孔或栅栏而轰击到荧光屏上 的荧光粉时，荧光粉被激活，即可发出光来。R、G、B三种荧光粉点被 不同强度的电子流点亮，就会发出各种色彩。
彩色显像管的制造
涂屏
涂屏工艺是彩色显像管制造工艺中最关键的工 艺之一,彩色显像管的主要参数如:亮度,对比度, 色纯与会聚等性能都同涂屏工艺有关.
我们公司采用的是条状屏,自左自右呈R,G,B排 列.
荧光屏
包括玻屏、黑底石墨、三色荧光粉、铝膜。 在玻屏内表面涂复了按红、绿、蓝顺序排列的
三色荧光粉条后再蒸上铝层而成。 是电子接收器， 并把电能转换为光能，起
有影响的是对比度,它也 关系到视觉上的清晰度, 黑底荧光屏应用于CPT, 可以在不降低管子亮度 的情况下使对比度得到 显著的改善. 黑底可以提高管子的色 纯余量.
荧光屏的正面 荧光屏的反面
有机膜的作用
由于涂覆了三色荧光粉的屏表面起伏度 大约为3um-7um,直接在屏表面蒸铝,铝分 子会渗透到荧光粉颗粒的间隙中,造成光 的损失,非但不能得到良好反射率的镜面 铝膜,反而会降低荧光面的发光效率,因此 必须在荧光膜一与铝膜之间先上一层光 亮的中间膜,然后在中间膜上蒸铝,这样才 能获得一个反射良好的镜面铝膜.
红外线加热的优点:红外线辐射加热具有较高的热效率 ,红外线辐射中的一部分能透过物体,使涂覆内层受热, 以达到涂膜内外受热均匀.
曝光
CPT制造与设计的主要问题在于如何保证管子正确的选 色功能,荫罩式CPT的荧光屏是用光学曝光法制造的:
用与实际管子相同的荫罩做为曝光的掩膜板, 以曝光中心位置模拟电子束截面, 以光源中心了发出的光线轨迹模拟实际管子从偏转中
双金属弹簧片
热补偿的作用. 采用横拼双金属片,用高膨胀的
不锈钢和低膨胀的INVAR合金通过电子束焊接 拼接而成,当温度升高时,双金属片受热弯曲
将荫罩向屏方向
电子枪侧
推进,达到热
H
补偿的作用.
L
荫罩式彩色显像管
荫罩式彩色显像管——德国人弗莱西（Fleshsig ）1938年提出，是目前占主导地位的彩色显像管.（注：还有所谓穿透式）荫罩式彩管组成: 电子枪、偏转系统、三色组荧光屏以及荫罩、管壳五部分组成。
彩管壳采用全玻璃结构，玻壳高真空（10-4—10-5Pa ），20000V 以上高压下，电子束轰击荧光屏会产生软X 射线（波长大于1埃，比透视用的硬X 射线对人体伤害更大），于是在玻璃配方中掺入重金属，加大对软x 射线的吸收。
荫罩是彩管中特有的极为重要的组件，是显像管的选色机构；同时制管过程中荫罩还起涂屏曝光的投影模板作用。
荫罩式彩色显像管有三大类：三枪三束彩色显像管——美国无线电公司（RCA ），1950年单枪三束彩色显像管——日本索尼公司，1968年自会聚彩色像管——美国无线电公司，1972年1 三枪三束彩色显像管三枪三束荫罩管中，红绿蓝三基色点呈品字形（组成一个象素）均匀交替排列在整个荧光屏上．每个色点很小，只有几微米到十几微米，数目达100万颗以上，在荧光粉间隙涂以石墨，以提高对比度（黑底技术）。
三枪三束荫罩管中，电子枪发出三个呈品字形排列电子束，它们能同时通过荫罩上同一小孔，并分别打在各自荧光粉点上。
2)单枪三束栅网彩管单枪三束栅网彩管是荫罩管的改进型。
荧光粉层：三种基色光粉竖条按RGB 次序交替排列而成.栅网薄钢片：缝隙取代了孔状荫罩板，三电子束正好在缝隙处交叉，且出射后打在各自的色条上.单电子枪: 三个灯丝、阴极与控制极水平放置，其余电极共用，发射出的三束电子束共用同一个电子枪聚焦。
这种结构使得电子束的会聚调整较简单，亮度大大提高，还可缩小显像管颈尺寸，促进彩电小型化。
但彩色重现较为粗糙。
3) 自会聚彩色像管自会聚彩色显像管是近年彩管的主流，是在三枪三束管和单枪三束管的基础上产生的.精密直列式电子枪：三个电子枪排列在一平线上，彼此间距很小，因而会聚象差也很小。
三枪三束彩色显像管除阴极相互独立并用分立引线外，其他电极均采用整体式结构，用公共引线(注:在单枪三束管的电子枪基础上改进) .开槽荫罩和条状荧光屏：在荫罩板上开出细长的不连续的微型槽，克服了栅网式结构怕振动的缺陷，并降低了垂直方向聚焦精度要求，提高了图象的稳定性。
3 彩色显像管色纯度调整
(三)彩色显像管典型技术参数
尺 寸 /c m 型号 偏转 管颈直 角/(o) 径/mm 灯 丝 电 压 /V 6.3 6.3 6.3 6.3 6.3 灯 丝 电 流 /mA 680 300 300 680 575 加速极 电压/V 电压 聚焦极电 压/V 7880～ 8870 6330～ 7230 7600～ 8400 6890～ 7950 7550～ 8500 阳极 电压 /V 25000 25000 25000 26500 29500 截止电 压/V
8
3.圆柱面屏与球面屏比较 3.圆柱面屏与球面屏比较
单枪三束管的荧光屏 为圆柱面形, 为圆柱面形,荧光屏在 垂直方向没有弧度, 垂直方向没有弧度,使 画面中的建筑物之类不 会变形, 会变形,而球面形荧光 屏会使画面中的建筑物 变形.另外, 变形.另外,圆柱面形 荧光屏能有效地将天花 板灯光反射到地上, 板灯光反射到地上,而 球面形荧光屏把天花板 灯光反射到眼睛, 灯光反射到眼睛,这不 但使人眼易疲劳, 但使人眼易疲劳,而且 使图像对比度下降. 使图像对比度下降.
20
�
4
2.荫罩板与荧光粉点
在荧光屏后面约1cm处, 设有一块荫罩板,作用是确 保R,G,B电子束只能击中 相应的R,G,B荧光粉点, 故荫罩板又称为选色板. 荫罩板是由0. 15mm厚的 薄钢板制成,上面有规律地 排列着40余万个槽孔(荫罩 孔),每个荫罩孔对应着一 组R,G,B三基色荧光粉点. 荫罩孔按"品"字形规律交 错排列,使荫罩板的机械强 度及抗热变形性能增强.
A51JFC01X 54 A51JUL90X 01 A59JMZ190 X04(X) A59KFS81X 01(C) M68KPH195 X
90 90 110 110 108
彩色电视机显像管及其显色原理
彩⾊电视机显像管及其显⾊原理彩⾊电视机显像管及显像其原理缤纷的电视机所带来的多彩世界，让⼈们对它着迷，可他的神奇魔⼒是怎样施展的？让科学告诉你。
在此浅谈⼀下电视机的灵魂部件——显像管，以及它的“魔粉”——磷光体。
⾸先，明确电脑的“脸”，显⽰器，显⽰器是属于电脑的I/O设备，即输⼊输出设备。
它可以分为CRT、LCD等多种。
①它是⼀种将⼀定的电⼦⽂件通过特定的传输设备显⽰到屏幕上再反射到⼈眼的显⽰⼯具。
CRT 是⼀种使⽤阴极射线管（Cathode Ray Tube）的显⽰器，阴极射线管主要有五部分组成：电⼦枪（Electron Gun），偏转线圈（Deflection coils），荫罩(Shadow mask)，荧光粉层(Phosphor)及玻璃外壳。
它是⽬前应⽤最⼴泛的显⽰器之⼀，CRT纯平显⽰器具有可视⾓度⼤、⽆坏点、⾊彩还原度⾼、⾊度均匀、可调节的多分辨率模式、响应时间极短等LCD显⽰器难以超过的优点，⽽且现在的CRT显⽰器价格要⽐LCD显⽰器便宜不少。
现在讨论其灵魂显像管，它是判断显⽰器好坏的重要标准，它也是近⼏年技术变⾰最⼤的环节，②按电视机配套功能分有：显像管和投射式显像管；按荧光屏显⽰颜⾊分有：⿊⽩显像管和彩⾊显像管；按荧光屏⼤⼩(对⾓线尺⼨)分有：9、12.14.17、18、20、22in；按显像管的偏转⾓分为70°、90°、100°、110°、114°等；按显像管屏幕表⾯形状分：球⾯圆⾓、平⾯直⾓。
按屏幕⾯矩形长⾼尺⼨分5∶3.5∶4.16∶9；按照显像管表⾯平坦度的不同可分为球⾯管、平⾯直⾓管、柱⾯管、纯平管。
显⽰⿊⽩图像的显像管（简称⿊⽩管）。
⿊⽩管的主要组成部分是玻壳、电⼦枪和荧光屏。
在玻壳的管颈上还装有偏转线圈。
玻壳内保持真空。
电⼦枪发射⼀个被调制的电⼦束，经聚焦、偏转后打到荧光屏上显⽰出发光的图像。
这个被调制电⼦束的扫描，与发送端摄像管靶⾯上电⼦束的扫描同步，①百度百科，显⽰器②百度百科，显像管束电流的⼤⼩和摄像管输出的电信号相对应。
彩色电视显像管的结构及其电路
第5章 彩色显像管的结构及其电路
2. 静会聚校正原理
图 5-5 调整静会聚用的四极、 六极磁环
第5章 彩色显像管的结构及其电路
3.
图 5-6 一字形排列管的失聚
第5章 彩色显像管的结构及其电路
5.3 彩色显像管的馈电和附属电路
5.3.1 彩色显像管馈电电路
图 5-7 彩色显像管馈电电路示意图
第5章 彩色显像管的结构及其电路
第5章 彩色显像管的结构及其电路
5.4.2 显像管馈电电路常见故障分析
1． 灯丝供电电压异常
灯丝供电电压为零，是灯丝供电电路中的常见故障。其故 障现象表现为无光栅，此故障可能的原因有以下几点。
① 灯丝供电回路的有关插接件接触不良或脱落；
② 灯丝限流电阻开路（例如： 643）；
47C2-2 中的R
③ 行输出变压器中的灯丝绕组断路（例如： 2 中的②、 ⑧脚之间）。
第5章 彩色显像管的结构及其电路
第5章 彩色显像管的结构及其附属电路
5.1 彩色显像管的分类及特点 5.2 自会聚彩色显像管的结构原理 5.3 彩色显像管的馈电和附属电路 5.4 显像管电路常见故障分析
第5章 彩色显像管的结构及其电路
5.1 彩色显像管的分类及特点
5.1.1 三枪三束荫罩管
三枪三束荫罩管的管颈部装有三个独立的电子枪， 沿显 像管轴线排成“品”字形， 彼此相隔120°。同时为了使电 子束能在荧光屏上会聚， 三个电子枪均与管轴倾斜约1.5° 左右的角度。三个电子枪产生的电子束强弱分别受基色信号 控制， 且用同一组行、 场偏转系统来使它们偏转。
第5章 彩色显像管的结构及其电路
2. 色纯环与校正色纯度
图 5-4 色纯度磁环及其校正作用
荫罩式彩色显像管
荫罩式彩色显像管——德国人弗莱西（Fleshsig ）1938年提出，是目前占主导地位的彩色显像管.（注：还有所谓穿透式）荫罩式彩管组成: 电子枪、偏转系统、三色组荧光屏以及荫罩、管壳五部分组成。
彩管壳采用全玻璃结构，玻壳高真空（10-4—10-5Pa ），20000V 以上高压下，电子束轰击荧光屏会产生软X 射线（波长大于1埃，比透视用的硬X 射线对人体伤害更大），于是在玻璃配方中掺入重金属，加大对软x 射线的吸收。
荫罩是彩管中特有的极为重要的组件，是显像管的选色机构；同时制管过程中荫罩还起涂屏曝光的投影模板作用。
荫罩式彩色显像管有三大类：三枪三束彩色显像管——美国无线电公司（RCA ），1950年单枪三束彩色显像管——日本索尼公司，1968年自会聚彩色像管——美国无线电公司，1972年1 三枪三束彩色显像管三枪三束荫罩管中，红绿蓝三基色点呈品字形（组成一个象素）均匀交替排列在整个荧光屏上．每个色点很小，只有几微米到十几微米，数目达100万颗以上，在荧光粉间隙涂以石墨，以提高对比度（黑底技术）。
三枪三束荫罩管中，电子枪发出三个呈品字形排列电子束，它们能同时通过荫罩上同一小孔，并分别打在各自荧光粉点上。
2)单枪三束栅网彩管单枪三束栅网彩管是荫罩管的改进型。
荧光粉层：三种基色光粉竖条按RGB 次序交替排列而成.栅网薄钢片：缝隙取代了孔状荫罩板，三电子束正好在缝隙处交叉，且出射后打在各自的色条上.单电子枪: 三个灯丝、阴极与控制极水平放置，其余电极共用，发射出的三束电子束共用同一个电子枪聚焦。
这种结构使得电子束的会聚调整较简单，亮度大大提高，还可缩小显像管颈尺寸，促进彩电小型化。
但彩色重现较为粗糙。
3) 自会聚彩色像管自会聚彩色显像管是近年彩管的主流，是在三枪三束管和单枪三束管的基础上产生的.精密直列式电子枪：三个电子枪排列在一平线上，彼此间距很小，因而会聚象差也很小。
三枪三束彩色显像管除阴极相互独立并用分立引线外，其他电极均采用整体式结构，用公共引线(注:在单枪三束管的电子枪基础上改进) .开槽荫罩和条状荧光屏：在荫罩板上开出细长的不连续的微型槽，克服了栅网式结构怕振动的缺陷，并降低了垂直方向聚焦精度要求，提高了图象的稳定性。
文档：显像管
显像管显像管是一种电子（阴极）射线管，是电视接收机、监视器重现图像的关键器件。
它的主要作用是将发送端（电视台）摄像机摄取转换的电信号（图像信号）在接收端以亮度变化的形式重现在荧光屏上。
为了高质量地重现图像，要求显像管屏幕尺寸要大，图像清晰度要高，荧光屏有足够的发光亮度。
此外对不同用途的显像管有各种具体要求。
发展历史1950年3月29日，美国无线电公司成功地展示出一只全电子彩色电视显像管。
该公司主席戴维·萨尔诺夫宣布“我们已踏上电视新纪元的门槛——彩色电视时代”。
美国无线电公司实际上展出两只彩色显像管。
一只使用单枝电子枪，而另一只使用三枝电子枪，以产生彩色图象。
这两只显像管的规格与现行的黑白电视机的相同。
美国无线电公司正在同使用机械扫描盘产生彩色图像的哥伦比亚广播公司进行竞争。
美国无线电公司的显像管的优点在于它与现有的黑白电视传播设备一致，因而观众可使用他们家中的电视机。
而哥伦比亚公司的电视系统则不然。
分类概述一、按电视机配套功能分有：显像管和投射式显像管。
二、按荧光屏显示颜色分有：黑白显像管和彩色显像管；按荧光屏大小（对角线尺寸）分有：9、12、14、17、18、20、22英寸；按显像管的偏转角分为：70°、90°、100°、110°、114°等。
按显像管屏幕表面形状分：球面圆角、平面直角。
按屏幕面矩形长高尺寸分为：4比3、5比4、16比9。
黑白黑白显像管是一种显示黑白图像的电真空器件，一支标准黑白显像管从外形上可分管颈、圆锥和屏幕三个部分。
（1）管颈：内部装有电子枪，包括发射电子的阴极、控制电子发射量的控制极、加速电子形成电子束的第一阳极和第二阳极，使电子束聚焦在荧光屏上的第三阳极等。
电子枪内的电子分布近似光学的透镜系统，故称为“电子光学系统”。
（2）圆锥体：它的内壁和外壁都涂有导电的石墨层，内壁与第二阳极相连，内外之间形成一只电容，可吸收二次电子和对第二阳极起高压滤波作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二节彩色显像管及其典型工作条件
二、单枪三束“特丽龙”彩色显像管
其结构如图所示。
此种显像管由于其独特的设计和优点，使其在各类彩色电视机中占有很大的比例。
1.1．单枪三束管的电子枪
（1）结构
一个电子枪，三个独立的阴极，按一字形水平排列，同时发出三注电子束，中间为绿束，两侧为红、蓝束。
（2）特点
三注电子束处于同一平面，只要在一个方向上调节两侧的红、蓝电子束，即可实现会聚，使会聚电路简化；只有一个电子枪，管颈有效口径较大，可获得较大直径的电子透镜，使电子束密度高，有利于
提高荧光屏幕的亮度。
2.2．单枪三束管的荫罩板
（1）结构
采用垂直栅条形状的荫罩板和垂直相间的条纹状荧光粉条，所以单枪三束管又可称为栅网管。
栅网式的荫罩板上面是一些细小的长栅格，显像点呈现垂直条状。
（2）特点
其优点是消除了纵向点距，使电子通透率高，可达到更高的亮度和对比度，使色彩更加鲜艳饱满。
缺点是由于在荫罩板上的金属丝没有横向的连接，无法保证整个屏幕的稳定性，栅条的振动有可能导致画面的颤抖，需采用两条水平金属线来固定栅条的位置。
3.3．单枪三束管的荧光屏
近期的彩管都呈现出向平板显示方向发展。
屏幕越来越平，其四角为方角，尺寸越来越大。
