桩基检测检测报告
桩基检测报告
桩基检测报告
桩基检测报告
一、检测目的
本次桩基检测旨在对已完成的桩基施工质量进行评估，确保桩基的稳定性与安全性。
二、检测范围
本次检测覆盖了工程地区全部的桩基，共计100根。
三、检测方法
采用无损检测方法对桩基进行检测。
四、检测内容及结果
1. 桩基的直径和长度测量
经测量，桩基的平均直径为1米，长度平均为30米。
2. 桩基的竖向荷载试验
共选取50根桩基进行竖向荷载试验，结果显示桩基的抗压能
力良好，平均承载力为1500吨。
3. 桩身的材料检测
通过取样分析，桩身的材料为钢筋混凝土，符合相关建设标准。
4. 桩顶的水平位移试验
采用水平位移试验仪，共进行了50次测试，结果显示桩顶的
水平位移平均值为5mm，符合设计要求。
5. 桩基的侧向荷载试验
在选取的50根桩基上进行了侧向荷载试验，结果显示桩基的承受侧向荷载能力良好，符合设计要求。
6. 桩基的状态评估
经过综合分析，所有桩基都处于良好状态，无渗漏、裂缝等问题。
五、结论
根据以上检测结果，桩基的施工质量良好，满足设计要求，具备良好的稳定性和安全性。
六、建议
1. 继续监测：随着工程的进行，建议继续进行桩基的监测，确保其稳定性和安全性。
2. 建议定期检查：为了保障桩基的长期稳定性，建议每年对桩基进行一次定期检查，并及时处理发现的问题。
3. 建议加强防腐措施：桩基在进入水中或土壤潮湿的环境下易受腐蚀，建议加强桩基的防腐措施，延长使用寿命。
七、备注
本检测报告仅对现场桩基进行评估，不包含其他结构的评估，如需全面评估，请下达相关指示。
桩基工程检测报告.doc

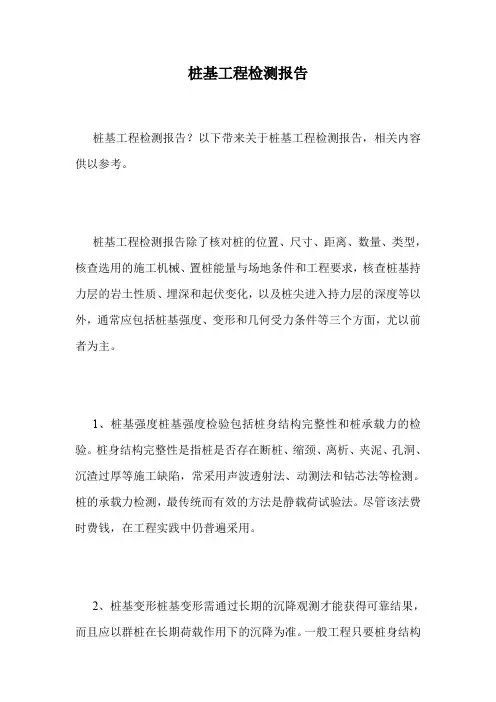

桩基工程检测报告
桩基工程检测报告？以下带来关于桩基工程检测报告，相关内容供以参考。
桩基工程检测报告除了核对桩的位置、尺寸、距离、数量、类型，核查选用的施工机械、置桩能量与场地条件和工程要求，核查桩基持力层的岩土性质、埋深和起伏变化，以及桩尖进入持力层的深度等以外，通常应包括桩基强度、变形和几何受力条件等三个方面，尤以前者为主。
1、桩基强度桩基强度检验包括桩身结构完整性和桩承载力的检验。
桩身结构完整性是指桩是否存在断桩、缩颈、离析、夹泥、孔洞、沉渣过厚等施工缺陷，常采用声波透射法、动测法和钻芯法等检测。
桩的承载力检测，最传统而有效的方法是静载荷试验法。
尽管该法费时费钱，在工程实践中仍普遍采用。
2、桩基变形桩基变形需通过长期的沉降观测才能获得可靠结果，而且应以群桩在长期荷载作用下的沉降为准。
一般工程只要桩身结构
完整性和桩承载力满足要求，桩尖已达设计标高，且土层未发生过大隆起，就可以认为已符合设计要求。
但重要工程必须进行沉降观测。
3、几何受力条件桩的几何受力条件是指桩位、桩身倾斜度、接头情况、桩顶及桩尖标高等的控制。
在软土地区因打桩或基坑开挖造成桩的位移或上浮是经常发生的，通常应以严格的桩基施工工艺操作来控制。
必要时应对置桩过程中造成的土体变形、孔隙水压力以及对相邻工程的影响进行观测。
检测目的、任务、工作量及完成情况；
桩基设计及施工概况；
检测设备、工艺及基本原理；
桩基施工质量状况及成桩主要参数；
检测结果及分析。
以上是下面为建筑人士收集整理的关于”桩基工程检测报告”等建筑相关的知识可以登入建设通进行查询。
声波透射法检测桩基础检测报告范本
目录一、工程简介 (1)二、工程地质概况 (1)三、检测依据 (2)四、检测仪器设备 (2)五、检测原理 (2)六、检测结果 (4)七、结论 (5)八、附图 (5)一、工程简介本项目位于xxxxxxxxxxxx，本项目为xxxxxxxxxx建设项目。
检测具体工程信息见下表：二、工程地质概况根据地勘资料显示，XXXXXXXXXXXXXXXXXXXX三、检测依据1.检测标准规范及代号《建筑基桩检测技术规范》JGJ 106-2014《四川省建筑地基基础检测技术规程》DBJ51/ 014-20212.其他检测依据委托方提供的设计文件及其他说明文件。
四、检测仪器设备检测设备一览表五、检测原理混凝土是由多种材料组成的多相非匀质体。
对于正常的混凝土，声波在其中传播的速度是有一定范围的，当传播路径遇到混凝土有缺陷时，如断裂、裂缝、夹泥和密实度差等，声波要绕过缺陷或在传播速度较慢的介质中通过，声波将发生衰减，造成传播时间延长，使声时增大，计算声速降低，波幅减小，波形畸变，利用超声波在混凝土中传播的这些声学参数的变化，来分析判断桩身混凝土质量。
声波透射法检测桩身混凝土质量，是在桩身中预埋2〜4根声测管。
将超声波发射、接收探头分别置于2根导管中，进行声波发射和接收，使超声波在桩身混凝土中传播，用超声仪测出超声波的传播时间t、波幅A及频率f等物理量，就可判断桩身结构完整性。
1.检测方法接收及发射换能器置于检测管内，并放置于声测管底部。
测量时将发射与接收换能器置于同一标高。
发射与接收换器同步提升。
测量点距10cm。
各测点发射与接收换能器累计相对高差不大于2cm，并随时校正。
当发现读数异常时，加密测量点距，以保证测点间声场可以覆盖而不至漏测。
检测由检测管底部幵始，发射电压值应固定，并应始终保持不变，放大器增益值也应始终固定不变。
将每2根检测管编为一组，分组进行测试。
2.数据分析与桩身完整性判定依据《建筑基桩检测技术规范》JGJ 106-2014，桩身完整性检测结果应符合下表的规定：桩身完整性分类桩身完整性判定2 对于只有一个检测剖面的受检桩，桩身完整性判断应按该检测剖面代表桩全部横截面的情况对待。
桩基检验报告
桩基检验报告
报告编号：XXXXXX
检验单位：XXXXX
被检单位：XXXXX
检验时间：XXXX年XX月XX日
一、检验目的
本次检验旨在对被检单位的桩基进行全面检测，确定其质量状况，为后续建设提供科学依据。
二、检验内容
本次检验内容包括：
1.现场桩基验收；
2.桩身稳定性评估；
3.桩端承载力检测；
4.桩的侧阻力检测。
三、检测方法
本次检测采用以下方法：
1.超声波检测法；
2.振动试验法；
3.静载荷试验法。
四、检测结果
1.现场桩基验收
本项检测结果为合格，被检单位的桩基数量、规格、埋深符合
设计要求。
2.桩身稳定性评估
通过超声波检测和振动试验，判定被检单位的桩身稳定性良好，无裂缝、无松动。
3.桩端承载力检测
采用静载荷试验法，对被检单位桩的端承载力进行检测。
结果
显示，桩的承载力达到设计要求，且满足预期目标。
4.桩的侧阻力检测
通过静载荷试验法，检验桩的侧阻力。
结果显示，桩的侧阻力
也达到设计要求，无明显质量问题。
五、结论
经过全面检测，被检单位的桩基质量得到了有效评估，证明了其具备满足建设需要的条件，可以满足工程质量标准要求，建设单位可以放心施工。
桩基检测报告书范文
桩基检测报告书范文一、检测背景对于建筑工程中的桩基础，检测是非常重要的一项工作。
桩基础的安全性直接影响着建筑物的稳定性和使用寿命。
本次检测的目的是对建筑项目的桩基础进行全面的检测，确定其质量和稳定性。
二、检测范围本次检测范围涵盖了该建筑项目所有的桩基础，共计30根。
检测过程中，我们使用了动态荷载试验以及静载试验等多种方法，以确保结果的准确性和可靠性。
三、检测方法3.1动态荷载试验动态荷载试验是一种常用的桩基础检测方法，利用试验车辆在被检测桩基础上施加一定的冲击力，通过对振动信号的监测和分析，可以得出桩基础的承载能力和稳定性。
3.2静载试验静载试验是另一种常用的桩基础检测方法，它通过施加静态荷载来测试桩基础的变形和承载性能。
我们利用了静载试验仪器对每根桩基础进行了载荷监测和变形测试，得到了详细的数据。
四、检测结果4.1动态荷载试验结果根据动态荷载试验的结果，我们得出了每根桩基础的承载能力和变形情况。
其中，桩基础1-10承载能力在设计要求范围内，符合规定标准；桩基础11-20承载能力略低于设计要求，建议增加对应桩基础的承载能力；桩基础21-30承载能力超过设计要求，处于一种过度稳定的状态。
4.2静载试验结果通过静载试验得出的结果显示出与动态荷载试验一致的趋势。
其中，桩基础1-10的变形情况较小，基本符合设计要求；桩基础11-20的变形情况较大，说明承载能力不足；桩基础21-30的变形情况非常小，超过设计要求。
五、检测建议根据本次检测结果，我们提出以下建议：5.1对于承载能力低于设计要求的桩基础11-20，建议在施工过程中增加相应的加固措施，以提高其承载能力和稳定性。
5.2对于承载能力超过设计要求的桩基础21-30，建议重新评估项目的设计方案，以避免过度的稳定性造成的增加工程造价和浪费。
六、结论根据本次检测结果分析，该建筑项目的桩基础整体上承载能力较好，大多数桩基础符合设计要求。
然而，仍有少部分桩基础存在承载能力不足或过大的问题，建议在后续施工过程中进行相应的处理措施。
桩基检测报告
桩基检测报告【桩基检测报告】近年来，随着建筑工程的不断发展和城市的不断壮大，桩基作为一种重要的地基基础形式，被广泛应用于各类建筑物的建设中。
桩基的质量与稳定性是保证建筑物安全的基本前提，因此必须进行严格的检测和评估。
本次报告将对某项目的桩基检测结果进行详细分析和解读。
一、背景和目的本次桩基检测是针对某大型地铁工程的桩基进行的，该地铁工程位于城市中心地带，预计承载超高层建筑物。
为了确保工程的顺利进行和建筑物的牢固稳定，进行桩基检测和评估是必不可少的。
二、检测方法本次桩基检测主要采用了非破坏性检测技术，通过无损手段对桩基进行全面评估。
具体包括桩基的纵向位移、水平位移、弯曲变形、承载力等参数的测定。
同时结合现场实际情况，还进行了静载试验和动力触探试验，以获取更准确的数据。
三、检测结果经过全面的检测和分析，得出以下结论：1. 桩基的纵向位移符合设计要求，未出现明显的沉降或下沉现象。
说明整体桩基质量较好，承载能力较强。
2. 桩基的水平位移达到了设计指标，未出现明显的侧倾或倾斜现象。
表明桩基受力均匀，结构稳定。
3. 桩基的弯曲变形较小，符合规范要求。
说明桩基在承受荷载时不会出现明显的变形和断裂。
4. 经过静载试验，桩基的承载力符合设计要求，可以满足建筑物的需求。
同时，动力触探试验也证明了桩基的稳定性和可靠性。
综上所述，本次桩基检测结果显示出该项目的桩基质量较好，具备良好的承载能力和稳定性，能够满足建筑物的安全要求。
四、建议和措施根据本次检测结果，结合实际工程需求，我提出以下建议和措施：1. 加强桩基的监测和保护。
在施工过程中，对桩基进行全面、及时的监测，及时发现和解决问题。
同时，严禁施工设备和车辆对桩基进行碰撞和压力。
2. 增加桩基的设计荷载。
虽然本次检测结果显示桩基的承载力符合要求，但鉴于地铁工程的特殊性，建议适当增加桩基的设计荷载，以提高安全系数。
3. 定期检测和评估桩基的质量和稳定性。
在地铁工程的建设过程中，定期进行桩基的检测和评估，及时发现问题并进行修复，确保工程的安全和稳定。
桩基础检测报告
桩基础检测报告桩基础检测报告成桩质量检测采⽤基桩应⼒波反射法、⾼应变动⼒试验、钻孔抽芯法、超声波透射法。
应根据地质条件、施⼯⼯艺、建筑桩基类别，合理选择⼀种或多种检测⽅法，确保建设⼯程质量。
成桩质量检测数量规定如下：a 、每根桩下承台的灌注桩，抽检桩数不得少于1 根；b、⼀类建筑桩基、地质条件复杂、成桩质量可靠性较低或有争议的桩基⼯程，抽检桩数不应少于总桩数的30%，且不得少于20根；c、⼯程地质条件相近、成桩⼯艺相同、同⼀单位施⼯的其它桩基⼯程，抽检桩数不应少于总桩数的20%，且不得少于10根。
静载试验：确定竖向抗压、抗拔、⽔平承载⼒的极限值作为设计依据，或抽样评价⼯程桩的承载⼒是否满⾜设计要求。
单桩竖向静载试验的检测数量不应⼩于总桩数的1%，且不应少于3根，⼯程总桩数在50根以内时不应少于2根。
经⼯程建设各⽅共同确认，因试验设备或场地条件限制，⽆法进⾏承载⼒检测的桩基⼯程，必须采⽤钻孔抽芯法和超声波透射法两种⽅法进⾏成桩质量检测。
⾼应变动⼒试验：判定基桩的竖向承载⼒和评价桩⾝结构完整性。
⾼应变能⼒试验的检测数量不⼩于总桩数的5%，且不少于5根。
对⾼应变动⼒试验提的单桩承载⼒有怀疑或争议时，应采⽤静载试验验证，并应以静载试验的结果为准。
基桩反射波法：普查桩⾝结构完整性，判定桩⾝结构完整性质量等级。
为静载试验、⾼应变动⼒试验、钻孔抽芯试验等确定桩位提供依据。
对基桩反射波法检测结果有怀疑或争议时，可采⽤钻孔抽芯法、⾼应变动⼒试验或直接开挖进⾏验证。
基桩反射波法抽检不应少于总桩数的30%，且每承台下不应少于1根。
超声波透射法：检测桩⾝混凝⼟的均匀性，桩⾝缺陷及位置，判定桩⾝结构完整性。
超声波透射法的检测数量不少于总桩数的30%，且不少于10根。
对超波透射法检测结果有怀疑或争议时，可重新组织超声波透射法检测，或在同⼀基桩加钻孔取芯验证。
检验灌注桩桩⾝混凝⼟质量、桩⾝混凝⼟强度是否达到设计要求；桩底沉渣是否符合设计及施⼯验收规范要求；桩端持⼒层的强度和厚度是否符合设计要求；施⼯记录桩长是否属实等。
桩基检测报告包含内容
桩基检测报告包含内容1. 引言桩基检测报告是对已完成的桩基工程进行检测和评估的详细记录。
本报告旨在提供对桩基质量、稳定性和可靠性的评估，以确保其符合设计要求并能满足工程的使用寿命和安全要求。
2. 检测目的桩基检测旨在评估桩基的质量和性能，包括但不限于以下目标：1. 确保桩基符合设计要求和相关规范标准；2. 评估桩基的承载能力和稳定性；3. 检测桩基及其周围土体的物理和力学性质；4. 分析桩基施工过程中可能存在的问题。
3. 检测方法本次桩基检测采用了以下方法：1. 静载试验：通过加载预定的静态荷载，测定桩基在荷载下的变形和反力，评估桩基的承载能力。
2. 动载试验：通过施加冲击荷载或振动荷载，测定桩基的振动参数来评估桩基的抗震性能。
3. 钻孔试验：通过钻孔取样，分析桩基周围土体的物理和力学性质，评估桩基与土体的相互作用。
4. 超声波检测：通过超声波传播速度来检测桩基的质量和可能存在的缺陷。
4. 检测结果4.1 静载试验结果对于每个测试桩基，进行了静载试验以评估其承载能力。
根据试验结果，所有测试桩基的承载能力均满足设计要求，并未观察到明显的沉降或结构破坏现象。
承载力分析表明，桩基的承载能力远高于实际设计荷载，具有较大的安全余量。
4.2 动载试验结果通过动载试验，评估了桩基的抗震性能。
结果显示，在施加冲击荷载或振动荷载的情况下，桩基的振动参数在设计要求范围内，并未观察到明显的损伤或结构失稳。
4.3 钻孔试验结果钻孔试验用于分析桩基周围土体的物理和力学性质。
根据取样分析，土体的密实度、颗粒分布和力学特性符合设计要求，与相关规范标准相符。
4.4 超声波检测结果超声波检测结果显示，桩基的传播速度均在合理范围内，未观察到明显的质量问题或缺陷。
5. 检测结论根据以上检测结果，对桩基的质量和性能进行综合评估：1. 桩基的承载能力满足设计要求，并具有较大的安全余量；2. 桩基具备良好的抗震性能，能够抵御冲击荷载和振动荷载；3. 桩基与周围土体的相互作用良好，土体的物理和力学性质符合设计要求；4. 桩基的质量良好，未观察到明显的质量问题或缺陷。
桩基检测报告试验数据
桩基检测报告试验数据
检测单位：***
检测时间：***
1. 桩基基本情况
检测对象：桩基编号/位置
桩基类型：（如混凝土灌注桩、钻孔灌注桩、钢筋混凝土桩等）
桩身直径：xxx mm
桩顶标高：xxx m
桩底标高：xxx m
2. 试验方法
2.1 静载试验
试验荷载：（列举试验过程中的工作荷载）
试验过程：（简要描述试验步骤）
试验结果：（列举试验中获取的数据与结果）
2.2 重锤动力试验
试验荷载：（列举试验过程中的工作荷载）
试验过程：（简要描述试验步骤）
试验结果：（列举试验中获取的数据与结果）
2.3 钻孔法静力触探试验
试验过程：（简要描述试验步骤）
试验结果：（列举试验中获取的数据与结果）
3. 试验结果分析
（根据试验数据，结合相关规范和标准进行分析，包括但不
限于以下内容：）
3.1 承载力计算
3.2 解释和识别桩基质量与地质情况
3.3 确定桩与土层间的摩阻力
3.4 对桩基设计参数进行评价
4. 结论与建议
（根据试验结果进行总结和评价，提出对桩基设计或施工的建议）
备注：（可以提及试验中的特殊情况、仪器的使用和验证等相关信息）。
桩基质量检测报告.doc
桩基质量检测报告桩基质量检测报告？以下带来关于桩基质量检测报告的抽样规则与抽检数量，相关内容供以参考。
抽样规则首先受检桩应具有代表性，才能对工程桩实际质量问题做出反映。
受检测成本和检测周期的影响，很难对桩基工程中的所有基桩均进行检测，只能在保证足够安全的前提下抽检，对基桩质量进行评定，以查明隐患，确保桩基安全。
为此，靠有限抽检数量暴露桩基存在的质量问题时，抽检桩就应具有代表性。
抽样数量1）完整性检测：《规范》规定：A）柱下三桩或三桩以下承台抽检桩数不得少于1根，即每个承台下基桩至少有1根被检测到，涵盖了单桩单柱应全数检测之意；B）抽检数量不得少于总桩数的20％且不少于10根是下限规定，对设计等级为甲级、地质条件复杂、成桩质量可靠性低的灌注桩，则不得少于总桩数的30％且不得少于20根。
应该说按设计等级、地质情况和成桩质量可靠性确定灌注桩抽检比例大小是符合惯例且是合理的；2）承载力检测：A）按照传统的百分比抽样原则，单位工程内同一条件下的工程桩竖向抗压静载试验抽检数量低限不得少于总桩数的1％且不少于3根；当总桩数在50根以内时，不应少于2根，这与现行的《建筑地基基础设计规范》GB50007-2002中的有规定是相同的；B）对预制桩和满足高应变法适用范围的灌注桩，可采用高应变法进行单桩竖向抗压承载力验收检测。
《规范》规定，当有本地区相近条件的对比验证资料时，高应变法也可作为单桩竖向抗压承载力验收检测的补充；抽检数量为总桩数的5％，且不少于5根；C）对端承型大直径灌注桩，往往不允许任何一根桩承载力失效，但因试验荷载大或受场地限制，有时很难甚至无法进行静载试验，此时可采用钻芯法测定沉渣厚度，进行桩端持力层的钻芯鉴别，对桩的竖向抗压承载力进行可靠估算。
《规范》规定，单位工程钻芯法的抽样数量不应少于总桩数的10％且不少于10根。
也可进行深层平板载荷试验，岩基载荷试验，终孔后混凝土灌注前的桩端持力层鉴别，有条件时可预埋荷载箱进行桩端载荷试验，对桩端承载性状进行可靠估计；D）桩的竖向抗拔和水平静载试验抽检数量同样按照传统的百分比抽样原则，为总桩数的1％且不少于3根。
桩基检测报告
桩基检测报告
一、检测目的。
本次检测旨在对某某工程项目的桩基进行全面、准确的检测，以评估桩基的质量和稳定性，为工程的后续施工提供可靠的依据。
二、检测范围。
本次检测范围包括某某工程项目的全部桩基，共计30根。
三、检测方法。
1. 钻孔法，通过钻孔取样，对桩基的土质进行分析，以了解桩基的承载能力和变形特性。
2. 静载荷试验，采用静载荷测试仪对桩基进行加载，观测其变形和承载性能。
3. 无损检测，利用超声波、地质雷达等无损检测技术，对桩基的内部结构进行探测。
四、检测结果。
1. 钻孔法检测结果显示，桩基周围土层均匀，无明显的松散层和坚硬层，土质较为均匀，符合设计要求。
2. 静载荷试验结果表明，桩基在受力作用下变形较小，承载能力良好，满足工程要求。
3. 无损检测显示，桩基内部结构完整，无明显裂缝和空洞，符合设计要求。
五、结论。
根据以上检测结果，本次桩基的质量和稳定性均符合设计要求，能够满足工程的施工需求。
建议在后续施工中，严格按照设计要求进行施工，确保桩基的质量和稳定性。
六、检测单位。
某某检测有限公司。
七、检测人员。
主检人，XXX。
副检人，XXX。
八、备注。
本报告仅对桩基的质量和稳定性进行了检测，不包括桩基的设计和施工过程。
如有其他需求，请联系相关单位进行进一步的检测和评估。
以上为本次桩基检测的报告内容，如有任何疑问或补充，欢迎与我们联系。
工程施工桩基检测报告
工程施工桩基检测报告一、检测目的本次检测旨在对工程施工现场的桩基进行全面详细的检测，主要目的如下：1. 评估桩基施工的合理性和稳定性，确保工程质量；2. 检测桩基的质量和强度，以保证工程的安全可靠性；3. 发现桩基可能存在的问题并及时提出处理建议，以避免施工中的问题影响工程进度。
二、检测范围本次检测的工程施工现场为XX工程施工现场，共涉及XX根桩基的检测工作，主要检测内容包括但不限于以下几个方面：1. 桩基的尺寸和形状：检测桩基的长度、直径、形状等参数，以确认桩基符合设计要求；2. 桩基的质量和强度：通过对桩基质量和强度的检测，评估桩基的承载能力和稳定性；3. 桩基的垂直度：测量桩基的垂直度，并指出桩基是否存在倾斜或错位等问题；4. 桩基的深度和沉陷量：测量桩基的埋设深度和沉陷量，以确保桩基的安全性和稳定性。
三、检测方法本次检测采用了多种方法和技术，以确保检测结果的准确性和可靠性，具体包括但不限于以下几种方法：1. 钢丝绳法：通过拉钢丝绳来检测桩基的垂直度和形状，以发现桩基是否存在倾斜或形变等问题；2. 钻孔法：通过在桩基周围钻取孔洞，测量孔洞中土层的颗粒密度和含水量等信息，从而评估桩基的承载能力；3. 高频声波法：利用高频声波来探测桩基的质量和强度，以评估桩基的稳定性和可靠性；4. 静载试验：在桩基上施加静载，通过监测桩基的沉陷量和变形情况，评估桩基的承载能力。
四、检测结果根据上述多种方法和技术的检测，我们对本次工程施工现场的桩基进行了详细的检测和评估，得出以下几点结论：1. 桩基的尺寸和形状均符合设计要求，未发现明显的形状不规则或长度偏差等问题；2. 桩基的质量和强度较好，未出现明显的质量缺陷或强度不足等情况；3. 桩基的垂直度良好，未发现明显的倾斜或错位等问题；4. 桩基的深度和沉陷量在合理范围内，未达到超标的情况。
五、检测建议基于以上检测结果和结论，我们对工程施工现场的桩基提出以下几点建议：1. 加强对桩基的质量和强度监测，确保桩基的安全可靠性；2. 定期检测桩基的垂直度和形状，及时调整桩基位置，避免出现倾斜或错位等问题；3. 加强对桩基深度和沉陷量的监测和管理，确保桩基的稳定性和安全性。
cfg桩基检测报告
CFG桩基检测报告1. 背景介绍CFG桩基是一种常见的地基工程中使用的基础形式，用于支撑建筑物或其他结构物。
为了确保桩基的质量和稳定性，需要进行检测和评估。
本报告旨在详细介绍CFG桩基检测方法、步骤和结果分析。
2. 检测方法2.1 静载试验静载试验是一种常用的检测方法，通过施加静态载荷来测量桩基的承载能力。
具体步骤如下：1.在选定的CFG桩基上安装测量设备，包括应力应变传感器和位移传感器。
2.逐步增加施加在桩基上的荷载，记录相应的位移和变形数据。
3.根据测量数据绘制荷载-位移曲线和荷载-变形曲线。
4.分析曲线数据，计算桩基的承载能力和变形特性。
2.2 动力触探法动力触探法是另一种常用的检测方法，通过使用锤击器在桩基上施加冲击力来测量桩基的质地和承载能力。
具体步骤如下：1.在桩基上安装动力触探仪器，包括锤击器和传感器。
2.通过连续的冲击力，触发传感器记录反弹速度和能量损失。
3.根据触探曲线和经验公式，计算桩基的质地和承载能力。
3. 检测步骤3.1 准备工作在进行CFG桩基检测之前，需进行以下准备工作：•确定检测的桩基类型和位置。
•准备所需的检测设备和传感器。
•检查设备和传感器的工作状态和准确性。
3.2 检测过程根据选择的检测方法，执行以下步骤：3.2.1 静载试验1.安装位移传感器和应力应变传感器。
2.逐步增加荷载，记录位移和变形数据。
3.停止增加荷载后，记录数据稳定的时间段。
4.绘制荷载-位移曲线和荷载-变形曲线。
3.2.2 动力触探法1.安装动力触探仪器和传感器。
2.连续施加冲击力，记录反弹速度和能量损失数据。
3.根据触探曲线和经验公式，计算桩基的质地和承载能力。
3.3 数据分析基于检测过程中获得的数据，进行以下分析：•对于静载试验，根据荷载-位移曲线和荷载-变形曲线，计算桩基的承载能力和变形特性。
•对于动力触探法，根据触探曲线和经验公式，评估桩基的质地和承载能力。
4. 检测结果分析4.1 静载试验结果根据荷载-位移曲线和荷载-变形曲线的分析，得出以下结论：•桩基的承载能力满足设计要求。
桩基检测报告2篇
桩基检测报告2篇第一篇：桩基检测报告一、基本情况本次桩基检测是针对某高层住宅小区的建设项目进行的，该项目地点位于某市某区。
小区总用地面积为xx平方米，总建筑面积为xx平方米，由5栋高层住宅组成。
本次检测针对其中一栋高层住宅进行。
二、勘察部分1. 公路、铁路以及地质崩塌堆积物等因素影响的程度该项目周边无公路、铁路等交通基础设施，也未发现任何地质崩塌、堆积物等影响地基的因素。
2. 桩基类型及其数量、直径该建筑采用的桩基类型为合肋钢管成桩，共计60根，桩直径为800mm。
3. 桩基的设计孔深和孔径桩基的设计孔深为20m，孔径为810mm。
4. 下部结构类型及其长度该建筑的下部结构采用矩形混凝土框架结构，高度为6层、总长度约80m。
三、检测数据与分析1. 单桩竖向力学性能分析本次检测共选取了6根桩进行竖向力学性能测试。
通过数据分析，得出以下结论：（1）各根桩的锚固长度符合设计要求。
（2）桩顶荷载试验测得的桩的单位侧阻力确定值均符合要求。
（3）各根桩的总侧阻力值符合设计要求。
2. 桩-土互作用分析本次检测对桩-土互作用进行了有限元模拟分析，并通过计算，得出以下结论：（1）桩身强度合格。
（2）桩桩之间的相互作用不大。
（3）桩与土体的互作用作用基本上符合设计要求。
四、结论本次桩基检测针对该建筑物的桩基进行了充分的测试和分析，对桩基的竖向力学性能、桩-土互作用等方面得出了准确的数据和结论。
根据检测结果，证明该建筑物的桩基质量上乘，符合设计要求。
建设单位可以放心开展后续的工程施工。
第二篇：桩基检测报告一、基本情况本次桩基检测是针对某大型商场项目进行的，该项目地点位于某市某区。
商场总用地面积为xx平方米，总建筑面积为xx平方米。
本次检测针对商场的整体桩基进行。
二、勘察部分1. 公路、铁路以及地质崩塌堆积物等因素影响的程度该项目附近有公路、铁路等交通基础设施，但是这些因素未对地基造成显著影响，而且商场地块本身位于某山坡上，土质厚度较大，稳定性较好。
桩基检测报告范本
桩基检测报告范本
可百度
一、报告概述
1.1编制报告目的
本报告旨在基于对桩基支撑检测的综合分析，提出合理的建议和设计
方案，以保障桩基支撑的安全性与稳定性。
1.2报告范围
本报告的范围主要是对桩基支撑检测的技术设计、施工技术、结构表征、结构安全性、抗震设计、施工技术、受力状态等方面进行详细的分析，并且提出完善的设计方案建议，以满足桩基支撑的安全性和稳定性要求。
二、桩基支撑检测技术设计
2.1检测内容
为了实现桩基支撑结构的安全性及抗震能力，必须对桩基支撑进行检测，检测内容包括：桩基支撑结构的位置检测、桩基支撑深度检测、桩基
支撑荷载检测、桩基支撑残余荷载检测、桩基支撑质量检测、桩基支撑强
度检测和桩基支撑变形检测等内容。
2.2检测方法
对上述检测内容，采用以下检测方法：
(1)位置检测采用GPS定位和水准仪等方法；
(2)桩基支撑深度检测和质量检测采用钻孔法；
(3)桩基支撑荷载检测采用试验检测法；
(4)桩基支撑残余荷载检测采用爆破法；
(5)桩基支撑强度检测采用变形法；。
基桩检验报告范文
基桩检验报告范文一、检验目的基桩是建筑物的重要组成部分，承担着承重、抗震和抗侧移等重要功能。
为了保证基桩的质量和安全性，本次检验旨在对已施工完成的基桩进行质量检验，评估其承载能力和稳定性，为建筑物的安全运行提供可靠的依据。
二、检验内容1.依据设计图纸和相关规范，对基桩进行尺寸、形状和质量等方面的检验；2.采用无损检测手段，对基桩的内部质量进行评估；3.进行静载试验，评估基桩的承载能力和变形情况。
三、检验方法1.外观检验：对每根基桩进行外观检查，包括尺寸、形状、表面平整度和质量等方面的评估。
2.磁粉探伤：采用磁粉探伤技术，对桩身和桩端进行检测，评估是否存在裂缝、夹杂和气孔等缺陷。
3.超声波检测：采用超声波检测技术，对桩体内部进行评估，检查是否存在空洞、松散和钢筋质量问题。
4.静载试验：采用静载试验方法，分别施加不同荷载，记录桩身的沉降和变形情况，评估基桩的承载能力。
四、检验结果1.外观检验结果：所有基桩的尺寸、形状、表面平整度和质量等方面均符合设计要求，未见明显缺陷。
2.磁粉探伤结果：经过磁粉探伤检测，未发现基桩身和桩端的裂缝、夹杂和气孔等缺陷。
3.超声波检测结果：超声波检测显示，所有基桩的内部无明显空洞、松散以及钢筋质量问题。
4.静载试验结果：对每根基桩进行了静载试验，各桩的承载能力满足设计要求，变形情况可控。
五、结论与建议根据上述检验结果及分析，基桩的整体质量较好，经过检验，基桩符合设计要求，承载能力和稳定性良好，均能满足建筑物的使用要求。
然而，为了进一步提高基桩的质量和安全性，建议在以后的施工过程中加强管理和监督，确保施工质量的稳定性和可控性。
六、备注本次检验报告仅提供对已施工完成的基桩的质量评估，不包括基桩施工过程的监理和验收。
七、附件1.基桩外观检验记录表2.基桩磁粉探伤记录表3.基桩超声波检测记录表。
某项目桩基检测 试验桩 检测报告.
基桩质量检测报告工程名称：某项目（试验桩）现场试验：张三李四报告编制：李四审核：审核人审定：审定人报告编号：2017-XXX工程地点：地球村XXXX年XX月XX日目录某项目（试验桩）检测结果书 (2)一、总概况 (3)（一）、工程相关信息 (3)（二）、工程场地地质条件 (3)（三）、主要检测仪器设备 (4)二、低应变检测 (4)（一）、低应变桩身完整性检测技术原理 (4)（二）、低应变检测结果评价 (4)（三）、低应变检测结果 (5)（四）、低应变检测波形图 (7)三、单桩竖向抗压静载检测 (8)（一）、检测试验桩的相关参数 (8)（二）、试验原理、方法及使用仪器 (8)（三）、静载试验结果分析 (9)（四）、静载检测结论 (10)某项目（试验桩）检测结果书一、总概况（一）、工程相关信息（二）、工程场地地质条件场地地层从上至下分别为：①杂填土：褐黄，松散，人工新近回填而成，主要以粘性土、风化岩块组成，含少量碎石、块石；表面含少量植物根茎；②粉质粘土：灰黄色，可塑，干强度中等，中等韧性，摇振反应无，稍有光泽；③全风化泥质粉砂岩：砖红色，节理裂隙极发育，上部岩芯样呈土状；吸水膨胀，手捏易碎；下部岩芯样局部风化成砂土样，含少量石英颗粒；④强风化泥质粉砂岩：砖红色，裂隙极发育，原岩结构基本破坏；岩芯样呈块状、碎块状，遇水易软化；泥质胶结；中厚层结构；⑤中风化泥质粉砂岩：砖红色，节理裂隙较发育，岩芯样呈柱状、短柱状，柱长10-50cm 不等；泥质胶结，粉粒结构；锤击易碎，吸水易软化；沿节理面可见少量铁锰质氧化渲染；⑤-1中风化砂砾岩：棕红色，节理裂隙较发育，岩芯样呈短柱状，柱长5-10cm 不等，砂砾结构，岩芯夹杂石英较多。
仅02区西南处揭露。
（三）、主要检测仪器设备二、低应变检测（一）、低应变桩身完整性检测技术原理本次基桩桩身完整性检测采用锤击低应变法。
该方法依据一维波动理论，其波动方程为：22220/(/)0u t C u x ∂∂-∂∂= (1)式中0C 是弹性波纵波传播速度，也是标志桩身砼强度的参量，它是由材料常数P 和E 所决定的常值：0/C E P = (2)方程(1)为双曲线型偏微分方程，有两条相异的特征线，即通过自变量平面(,)x f 任一点有两条相异的实特征线，方程通解为：()()u f x ct g x ct =-++ (3)式中f ，g 为任意函数，“+”号对应于上行波，“-”对应于下行波。
桩基础检测报告
桩基础检测报告1. 引言本文档旨在提供关于桩基础检测的详细报告。
桩基础是建筑工程中的重要组成部分，对工程的稳定性和安全性至关重要。
2. 检测目的本次桩基础检测的目的是评估桩基础的质量和稳定性，以确定其是否符合设计要求和相关标准。
3. 检测步骤本次桩基础检测采用以下步骤进行：3.1 检查文献和设计文件首先，我们对相关文献和设计文件进行了仔细的研究和分析，以了解桩基础的设计要求和相关参数。
3.2 实地勘察我们进行了实地勘察，检查了桩基础的位置、尺寸和施工工艺。
同时，我们还观察了周围地质环境和地下水位等因素。
3.3 桩身检测我们使用非破坏性检测方法对桩身进行了检测，以评估桩身的完整性和质量。
检测方法包括超声波检测、电阻率测定和声波检测等。
3.4 桩端检测我们对桩端进行了检测，以评估桩端的质量和稳定性。
检测方法包括静载试验和动力触探等。
3.5 数据分析和评估在收集到足够的检测数据后，我们对数据进行了分析和评估。
我们比较了检测结果与设计要求和相关标准的符合程度，并得出了结论和建议。
4. 检测结果根据我们的检测和评估，得出以下结果：•桩身完整性良好，无明显缺陷或损伤。
•桩身质量符合设计要求和相关标准。
•桩端质量良好，稳定性满足设计要求。
•桩基础整体质量良好，稳定性符合设计要求。
5. 结论和建议基于我们的检测结果和评估，得出以下结论和建议：•桩基础的质量和稳定性符合设计要求和相关标准。
•建议定期进行定量检测和监测，以确保桩基础的长期稳定性。
•若在使用中发现异响或其他异常情况，建议及时进行检测和维修。
6. 总结通过本次桩基础检测，我们对桩基础的质量和稳定性进行了全面评估。
检测结果表明桩基础符合设计要求和相关标准。
我们建议定期进行维护和监测，以确保桩基础的长期稳定性和安全性。
7. 参考文献•[参考文献1]•[参考文献2]•[参考文献3]。
桩基检测报告
检测报告
工程名称：
受检（委托）单位：
产品（试样）名称：基桩
检测类别：低应变反射波法现场检测
注意事项
1．报告无“实验检测专用章”无效。
2．未经检测单位书面批准，复制报告（完整复制除外）无效。
3．报告无检测、复核、主管签字无效。
4．报告涂改无效，部分提供和部分复制检测报告无效。
5．对检测报告若有异议，应于收到报告之日起十五日内向检测单位提出，逾期不予受理。
6．对于送样检测，仅对来样的检测数据负责。
地址：
邮政编码：
传真：
电话：
一工程概况
1 工程名称：K188+657
2 设计单位：
3 施工单位：
4 监理单位：
5 基桩类型：
6 混凝土强度等级：
7 检测日期：二零零九年六月二十八日
8 报告日期：
二检测仪器设备、方法和依据
1 仪器设备：美国PDI公司生产的桩身完整性检测仪。
2 方法：低应变反射波法
3 依据：《建筑基桩检测技术规程》（JGJ106-2003）
《公路工程基桩动测技术规程》（JTG/TF81-01-2004）三检测结果
1 反射波时域曲线，见附录
2 基桩完整性分类表：
3 基桩完整性评价表
四附录
反射波时域曲线0-1
0-2
0-3
0-4
0-5
0-6
1-1
1-2
1-3
1-4
1-5
1-6。
桩基检测报告
桩基检测报告桩检报告1、小应变检测I类桩69根，占所测桩数的87.09%;I1类桩12根，占所测桩数的12.90%;川类桩0根，占所测桩数的0.0%；IV类桩0根，占所测桩数的0.0%;I类桩、I1类桩共81根，占所测桩数的100%;2、抽芯法检测（含监督抽检）其中：I类桩11根，占所测桩数的47.83%;I1类桩8根，占所测桩数的34.78%;I11类桩2根，占所测桩数的8.69%；IV类桩2根，占所测桩数的&69%;I类桩、I1类桩共19根，占所测桩数的82.61%;3、扩大抽检部分其中：I类桩2根，占所测桩数的40%;I1类桩3根，占所测桩数的60%;川类桩0根，占所测桩数的0.00%；IV类桩0根，占所测桩数的0.00%;二、存在的主要问题1、桩身完整性存在局部缺陷根据抽芯检测中间结果显示9#、35#、45#、69#等四根桩桩身完整性存在局部缺陷，具体情况如下：1)9#桩桩身类别为IV类桩，桩身混凝土强度代表值为44.4MPa,桩端持力层为微风化泥质粉砂岩。
具体情况如下：2)35#桩桩身类别为IV类桩，桩身混凝土强度代表值为25.4MPa,桩端持力层为微风化泥质粉砂岩。
具体情况如下：3)45#桩桩身类别为川类桩，桩身混凝土强度代表值为33.6MPa,桩端持力层为微风化泥质粉砂岩。
具体情况如下：4)69#桩桩身类别为川类桩，桩身混凝土强度代表值为32.1MPa,桩端持力层为强风化砂岩。
具体情况如下：根据抽芯检测中间结果显示10#、12#、22#、24#、34#、35#、36#、46#、56#等九根桩桩身於强度存在局部缺陷，具体情况如下：1)10#桩桩身类别为I类桩，桩身混凝土强度代表值为28QMPa,桩端持力层为微风化泥质粉砂岩。
具体情况如下。
2)12#桩桩身类别为I1类桩，桩身混凝土强度代表值为29.4MPa,桩端持力层为微风化泥质粉砂岩。
具体情况如下：3)22#桩桩身类别为I类桩，桩身混凝土强度代表值为29.0MPa,桩端持力层为微风化泥质粉砂岩。
