测量方案交底
测量技术交底方案1
测量技术交底方案一、项目背景与目标本项目涉及XXX工程的测量工作，为确保施工过程中的测量精度与准确性，特制定此测量技术交底方案。
本方案旨在明确测量工作的技术要求、操作规范及注意事项，以确保测量数据真实可靠，为后续施工提供有力保障。
二、测量工作内容1.控制测量：包括平面控制和高程控制，确保整个工程区域的测量基准统一、准确。
2.地形测量：对工程区域内的地形进行测绘，绘制地形图，为后续施工提供地形数据支持。
3.施工放样：根据设计图纸，进行施工放样工作，确保建筑物、构筑物的位置、尺寸及高程符合设计要求。
三、测量技术要求1.仪器要求：使用精度满足要求的测量仪器，并定期进行检定与校准，确保仪器性能稳定、准确。
2.人员要求：测量人员应具备相应的测量资质，熟悉测量原理、操作规范及注意事项，确保测量工作的专业性与准确性。
3.精度要求：测量精度应符合国家及行业相关标准，确保测量数据的可靠性。
四、测量操作规范1.控制测量：按照先整体后局部的原则，先建立整个工程区域的测量控制网，再进行局部加密。
2.地形测量：采用合适的地形测量方法，如全站仪、无人机等，确保地形数据的完整性与准确性。
3.施工放样：根据设计图纸，使用全站仪或经纬仪进行施工放样，确保放样点位的准确性。
五、注意事项1.在测量过程中，应遵守安全操作规程，确保人员及设备安全。
2.定期对测量数据进行检查与核对，确保数据的真实性与可靠性。
3.如遇特殊情况（如天气恶劣、设备故障等），应及时停止测量工作，待条件改善后再继续。
六、质量控制措施1.建立测量数据复核制度，对测量数据进行二次复核，确保数据的准确性。
2.对测量结果进行统计分析，及时发现并处理异常数据，确保测量数据的可靠性。
3.定期对测量人员进行培训，提高其测量技能与操作水平，确保测量工作的专业性。
七、测量成果提交1.测量成果应按照国家及行业相关标准进行整理与归档，确保成果的完整性与可追溯性。
2.按时向相关部门提交测量成果报告，包括测量数据、图表及分析报告等，为后续施工提供有力支持。
测量技术交底方案

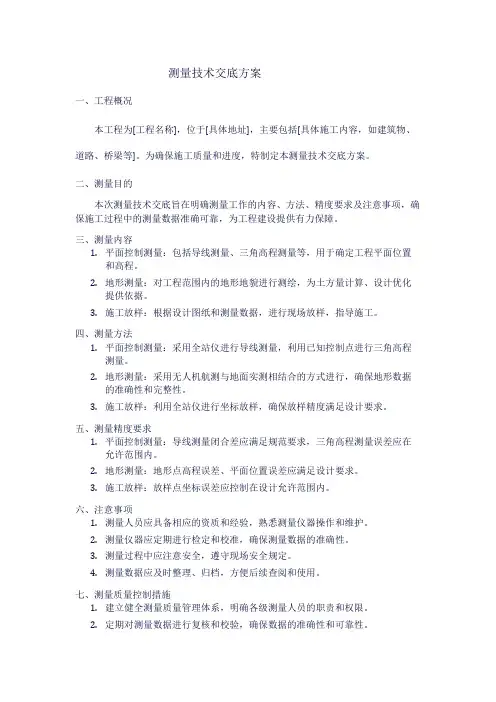

测量技术交底方案一、工程概况本工程为[工程名称]，位于[具体地址]，主要包括[具体施工内容，如建筑物、道路、桥梁等]。
为确保施工质量和进度，特制定本测量技术交底方案。
二、测量目的本次测量技术交底旨在明确测量工作的内容、方法、精度要求及注意事项，确保施工过程中的测量数据准确可靠，为工程建设提供有力保障。
三、测量内容1.平面控制测量：包括导线测量、三角高程测量等，用于确定工程平面位置和高程。
2.地形测量：对工程范围内的地形地貌进行测绘，为土方量计算、设计优化提供依据。
3.施工放样：根据设计图纸和测量数据，进行现场放样，指导施工。
四、测量方法1.平面控制测量：采用全站仪进行导线测量，利用已知控制点进行三角高程测量。
2.地形测量：采用无人机航测与地面实测相结合的方式进行，确保地形数据的准确性和完整性。
3.施工放样：利用全站仪进行坐标放样，确保放样精度满足设计要求。
五、测量精度要求1.平面控制测量：导线测量闭合差应满足规范要求，三角高程测量误差应在允许范围内。
2.地形测量：地形点高程误差、平面位置误差应满足设计要求。
3.施工放样：放样点坐标误差应控制在设计允许范围内。
六、注意事项1.测量人员应具备相应的资质和经验，熟悉测量仪器操作和维护。
2.测量仪器应定期进行检定和校准，确保测量数据的准确性。
3.测量过程中应注意安全，遵守现场安全规定。
4.测量数据应及时整理、归档，方便后续查阅和使用。
七、测量质量控制措施1.建立健全测量质量管理体系，明确各级测量人员的职责和权限。
2.定期对测量数据进行复核和校验，确保数据的准确性和可靠性。
3.加强与设计、施工等部门的沟通协作，及时解决测量过程中出现的问题。
八、测量成果验收1.测量成果应按照设计要求进行验收，包括平面控制测量成果、地形测量成果和施工放样成果等。
2.验收过程中应重点关注测量数据的准确性和完整性，确保满足设计要求。
3.验收合格后，应及时将测量成果提交给相关部门，为后续施工提供依据。
施工测量方案、安全技术交底
长春市前进大街下穿南三环框构桥工程专项施工方案长春市政建设（集团）有限公司前进大街项目部二00九年四月施工测量方案一、测量准备工作及方案1、人员配备本工程是长春市重点工程，我项目部特组建一支测量队，特设测量队长1名，组员4人。
2、测量执行依据《城市测量规范》、《工程测量规范》、《施工测量技术方案》。
二、测量仪器的选用本工程施工测量拟配备如下测量设备及配套设施：1、拓普康-100全站仪及配套棱镜一套。
2、自动安平水准仪3台及5米双面区格铝质水准尺3把。
3、DS3水准仪2台及双面区格铝质水准尺2把。
4、J2经纬仪2台。
5、台式计算机两台。
6、50米送检钢尺2把。
7、CASIOfx-4800P计算器1台、普通计算器4台。
8、对讲机5台套。
9、5米卷尺2把。
三、技术方案根据本工程的特点，其施工测量及原型观测遵循：控制测量、细部放样、竣工测量的测量流程进行。
根据设计院提供的测量控制点，按照使用方便、通视条件好和点位固定可靠的原则在施工范围内布设合适测量闭合导线，控制点可布设成平面和高程共用点。
控制点水平角观测采用拓普康-100全站仪观测一个测回，边长均往返各一测回、每测回四次读数，改平用的垂直角观测一个测回，当采用三角高程时，垂直角对向观测各一测回，仪器高、标高量至mm。
观测边长在计算前均进行加、乘常数及倾斜改正，各项观测值的各项限差满足《规范》要求。
高程控制与平面控制为二合一点，采用自动安平水准仪及5米双面区格铝质水准尺进行施测，观测精度按相关测量《规范》执行。
每次进行测量观测前，先对仪器的性能进行检测，使仪器能在良好状态下有效的工作。
控制点的计算成果作为细部放样的基准点，做好资料的提交和点位的保护。
控制加密前，首先按照先复核后利用的原则与监理共同检测已知控制点精度，并复核其资料和数据的准确性。
施工期间，根据工程的实际需要，必要时可进行二级图根加密，加密控制点的精度满足工程施工对控制测量的要求。
我项目部对设计院提供的控制点（包括平面和高程两部分）进行复测，并将复测结果提交业主、监理，经确认后，结合本站的地面现场实际情况进行加密控制测量、施工测量。
施工测量方案安全技术交底模板
一、交底编号：_______二、工程名称：_______三、交底日期：____年____月____日四、施工单位：_______五、分项工程名称：施工测量六、交底提要：为确保施工测量工作的顺利进行，保障施工人员的人身安全及工程质量，特制定本安全技术交底。
七、交底内容：1. 施工前的准备工作：（1）测量人员应具备相应的测量专业知识和技能，经过安全技术培训，持证上岗。
（2）熟悉施工现场的总平面图、建筑物的结构设计和施工图纸，了解工程特点、施工工艺及质量要求。
（3）检查测量仪器设备，确保其完好、准确、可靠。
（4）做好测量仪器的防护措施，防止仪器受损或丢失。
2. 施工过程中的安全注意事项：（1）施工人员必须遵守施工现场的安全生产制度，服从领导和安全检查人员的指挥，做到“三不伤害”。
（2）进入施工现场必须按规定配戴安全防护用品，如安全帽、安全带、防尘口罩等。
（3）作业时，注意避开机械、坑、槽、井等危险区域，选择安全的路线和地点。
（4）上下沟槽、基坑时，必须走安全梯或马道，确保作业安全。
（5）高处作业时，必须采取防坠落措施，如使用安全带、设置安全网等。
（6）在施工过程中，注意防止测量仪器设备受损或丢失。
3. 施工过程中的质量保证措施：（1）严格按照测量规范和施工图纸进行测量工作，确保测量数据的准确性。
（2）定期对测量仪器设备进行校验，确保其精度和可靠性。
（3）加强测量数据的审核和验收，确保工程质量。
（4）做好测量记录，为工程验收提供依据。
八、人员安排：（1）现场设专职测量人员，负责施工测量工作的组织、协调和监督。
（2）专业施工班组负责具体测量工作，要求熟悉测量规范和施工图纸。
九、交底要求：（1）各施工人员应认真学习本安全技术交底，熟悉安全操作规程和注意事项。
（2）施工过程中，严格遵守安全技术交底内容，确保施工安全和工程质量。
（3）如遇特殊情况，应及时上报，并采取相应的安全措施。
十、附则：本安全技术交底自发布之日起实施，如有未尽事宜，可根据实际情况进行修订。
10施工测量方案交底
工程名称工序名称施工测量方案交底施工单位交底日期交底内容纪要如下：一、工艺流程二、技术准备与资源配置计划1、人员组织根据本工程测量放线的工作量和工作难度，本工程成立专职测量组，人员安排如下：刘东测量组长：张国强工程名称工序名称施工测量方案交底施工单位交底日期现场监理工程师复测合格后方可使用。
平面控制网的精度技术指标应符合下表的规定：等级测角中误差（mβ）边长相对中误差（K）二级±12 1/15000(3) 轴线控制网的加密测量控制网测设完成后，根据轴线关系，对各径向轴线向内、外进行引测，做好控制点并进行保护，以满足施工的需要。
2、高程控制网的测设(1) 高程控制网的布设原则a为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度控制的首要条件。
b根据业主提供的水准点布设场区高程控制网。
(2) 高程控制网的等级及技术要求高程控制网的等级布设为三等水准网，水准测量技术要求见下表。
等级高差中误差路线长度(km) 水准仪型号水准标尺测次数闭合差(mm) 三等6mm/km <50 Ni005A 双面往返各一次±12 L注：L为往返测段附合水准路线长度(km)(3) 水准点的埋设及观测技术要求a水准点的埋设水准点选在土质坚硬，便于长期保存和使用方便的地方。
场区内及周围设3个水准点，水准点间的距离控制在50m--100m。
b水准观测的技术要求工程名称工序名称施工测量方案交底施工单位交底日期沉降观测点图4、施测方法a测前检查：在作业前必须对使用水准仪和水准尺进行全面检验，特别是I角的检验，标尺每米的真长检验，其中i角的检验在每次沉降观测前进行。
b作业技术要求基点联测：视距＜35m，前后视距差＜0.5mm，累计视距差＜1.5mm，视线高大于0.5m，两次读数差＜±0.3mm，环线闭合差＜±0.3n1/2mm（n为测站数）。
沉降点观测：视距＜25m，前后视距差＜0.5mm，视线高：三丝读数，两次估读数差＜±0.3mm，环线闭合差＜±0.3n1/2mm（n为测站数）。
测量方案交底
测量方案交底1：编制目的：为了保证本工程施工测量工作符合技术要求，及时准确地为工程建设提供正确的测量数据，并保正其成果的正确性，满足各施工阶段的需要。
2：测量内容及设备：测量度内容：控制网布设：轴线投测、高程投测、垂直度控制、标高控制：仪器选用：J2激光经纬仪一台、DS3自动调平水准仪一台、50米钢尺3把、5米钢尺10把、0.5kg线锥2只。
3：测量放线：测量准备工作：对所有进场的测量计量器具进行周期检定。
与业主办理交接桩手续。
校核提供的定位桩、控制桩、水准点。
对测量人员进行测量技术交底，建立测量数据库。
依据总平面坐标测量各控制桩之间及各幢号之间的位置是否正确。
4：定位测量：主控制线为F1、F2、F3、F4。
水准点为BM1绝对标高33.930。
±0.00相当于绝对标高34.10。
施工过程中，对轴线控制桩每半月复测一次，以防止控制桩的位移而影响其测量精度。
轴线投测的方法：基础根据F1、F2、F3、F4控制桩，采用J2激光经纬仪采用十字交叉法。
土方开挖，控制开挖外边尺寸。
垫层砼浇筑后，控制基础大方脚的外皮线。
基础底板浇筑后，根据F1、F2、F3、F4控制桩和建筑平面布置图,利用经纬仪与50米大尺配合,测量出轴线尺寸。
校核无误后进行轴线加密，柱墙身控制线为外均弹出200mm的控制线，作为模板校正的依据。
±0.00以下标高的施测：每层所引测的标高基准点不少于2点，相互校核，其误差小于2mm。
取平均值作为标高控制基准点。
墙柱插筋上抄测结构0.50米标高线作为控制钢筋绑扎、支模、洞口的标高。
墙体垂直度的检测利用铅垂球法校核垂直度。
顶板模板的抄平：在平台上架设水平仪施测各顶板的标高，并闭合于另一点作为校核。
主体工程施工测量：采用“内控法”进行施工测量，“外控法”进行测量复核。
确定底层用射钉埋设控制点，上层楼面预留200χ200mm与首层楼面控制点相对应的小方孔，保证能使激光束垂直向上穿过预留孔。
测量技术交底的关键要点解析
测量技术交底的关键要点解析近年来，随着各行各业的发展，测量技术在工程建设中的应用越发重要。
然而，许多公司在进行测量技术交底时存在许多问题。
因此，本文将从不同角度解析测量技术交底的关键要点，并提出相应的建议。
一、明确目标和任务首先，在进行测量技术交底之前，必须明确目标和任务。
无论是在土木工程、建筑设计还是制造业，测量技术的目标通常是为了确定位置和尺寸，以便完成工程或制造过程。
因此，交底的目标应明确地阐述应用和需求，以便确保测量技术的有效实施。
二、选择合适的测量方法在进行测量技术交底时，必须选择合适的测量方法。
不同的测量任务需要不同的测量方法。
例如，对于土木工程中的地质勘测，可以选择采用全站仪或激光测距仪等设备。
而对于建筑设计中的室内测量，可以选择使用激光扫描仪或GPS设备进行测量。
因此，在进行交底之前，必须对不同的测量方法进行详细了解，并选择最适合的方法。
三、确定测量精度和误差范围测量技术中的精度和误差范围是不可忽视的关键要点。
在交底中，必须明确测量的精度要求以及允许的误差范围。
例如，在土木工程中，测量的精度要求通常以毫米或厘米为单位，而在制造业中，测量的精度要求可能更高。
因此，在进行测量技术交底时，必须明确测量的精度要求，并确保测量误差在合理范围内。
四、妥善选择测量设备在进行测量技术交底时，选择合适的测量设备至关重要。
随着技术的发展，现如今有许多先进的测量设备可供选择。
然而，不同的测量设备具有不同的特点和适用范围。
因此，在选择测量设备时，必须根据具体需求和任务进行评估，并选择适合的设备。
五、制定详细的测量方案在进行测量交底之前，必须制定详细的测量方案。
测量方案应包括测量的目的、方法、设备、时间安排等详细信息，并应与参与者共享。
通过制定详细的测量方案，可以确保测量工作得以按计划进行，并减少误差和问题的发生。
六、进行实地考察和试验在进行测量技术交底之前，必须进行实地考察和试验。
实地考察和试验可以帮助确定工地或现场的实际情况，并验证测量方案的可行性和准确性。
测量方案交底记录模板
施工方案交底记录(承包[ ]交底号)合同名称: 秦汉大道( 兰池大道-泾河段) 市政道路工程合同编号:(3)控制点接收后根据测量程序立即对所接收的控制桩进行复测, 检查精度是否合格, 将测量结果报告监理, 按回文精神确定下一步工作。
( 4) 施工前, 进行控制点的附合导线联测。
选用全站仪布设导线, 且按导线测量技术相关规定要求进行施测, 测量左角, 测角中误差、两半测回差、角度闭合差、坐标相对闭合差这些测量误差要控制在误差允许范围内。
图中A、 B、 C、 D为已知控制桩, β1, β2, β3, β4, β5为导线上加密桩, B,D两点间总测距为L。
水准测量按四等水准测量技术要求进行,总测距L间的闭合差控制在20mm以内。
BA S11S22S3S4CD图1β2β3β5β4β1 3测量成果及时上报监理, 测量成果得到监理工程师的批准签认后, 方可作为以后施工和检测的依据。
导线联测时和相邻的导线闭合, 并至少测过一个导线点和水准点, 避免将来发生穿袖和错台。
在施工前进行控制点复核测量, 核对设计路线, 补桩或加桩, 使各项中线桩完整无缺, 以便准确地进行施工放样。
施工测量按招标文件技术规范、施工图纸及相关规定执行。
依据路线平面图, 直线、曲线及转角点一览表、护桩记录等进行核对查找。
对整个工程场区地面平面控制网按精密导线网布设, 对丢失的桩位应及时采取补测措施。
补测转角点桩时, 采用延长切线法, 交出丢失的转角点桩, 并打钉护桩保护。
补测转点桩, 采用正倒镜延长直线法重新补测。
对施工时难以保留的桩, 如加桩、曲线上各点桩, 加钉护桩予以保护。
加钉护桩的方法, 如图所示。
护桩上标出相应的桩号和量出的距离, 同时还绘制草图并记入记录簿内, 以备查用。
桩点固定a-延长切线法设置保护桩; β-交点法设置保护桩加钉护桩图中:α＝90°, 60°≤β≤90°, 带钉护桩均在路基范围以外。
测量施工方案交底
4.2.1内控点设置±0.00米以上，采用内控法，±0.00验收后，应将控制轴线引测至建筑物内。主要控制轴线：南北向1-A、3-A、4-A、7-A、8-A、10-A轴，东西向Y3-A、Y-A、X-A、U-A、T-A、P-A、Q-A。根据上面布设的轴线控制网基准点及施工过程中流水段的划分，在建筑物内做内控点（每一流水段至少2-3个内控基准点），埋设在首层相应偏离上面所列控制轴线1m的位置（±0.00顶板处预埋150×150的铁件）。竖向投测前，应对钢板基准点控制网进行校测，校测精度不宜低于建筑物平面控制网的精度，以确保轴线竖向传递精度。
1）内控点布置
内控点布置示意图如下：
2）基准点埋件采用150×150mm钢板制作，用凿子刻出“+”字线，钢板通过钢筋埋脚与顶板钢筋焊牢，作为竖向轴线投测的基准点。在点位1米2范围内严禁堆放一切杂物；
3）各楼层板面施工时，预先在控制点位置留设200×200的方孔，留孔位置不能和预应力钢筋位置交叉，楼板砼浇注后，采用激光垂准仪将控制点引测到各施工楼层。再
对于本工程是较深的基坑，结合钢尺作精确的竖向传递，因有现场需用马道向外运土，所以可直接利用水准仪将标高传递到基坑内。
为保证竖向控制的精度要求，对每层所需的标高基准点，在同一平面层上所引测的高程点，不得少于三个，并作相互校核，校核后三点的较差不得超过3mm，取平均值作为该平面施工中标高的基准点。
基准点标在塔吊、护坡壁的立面位置，根据本基坑实际情况设置在护坡壁侧面，所标部位先用水泥砂浆抹成一个竖平面，在该竖平面上测定施工用基准标高点，用红色“▼”作标志，并标明绝对高程和相对标高，便于施工中使用。
同一条轴线上的柱模上口要成一条线，即用两端的柱子进行带线校核。
3）柱顶及平台模板抄平
测量方案施工交底
方案交底记录(3)测法科学、简捷、精确合理相符的工作原则。
（４)严格执行测量管理工作制度,及时报请监理验收。
3．控制网的布置控制网是整个建筑物平面定位及竖向控制的依据。
布设是否合理、科学是保证整体施工测量精度和分区分期施工相互相接的基础。
要本着“先整体后局部＂，高精度控制低精度原则，控制点位要通视,易量,布点要均匀，便于长期保存。
3。
1工程平面网的布置根据本工程整体布局,形状及施工段分区的情况,首先进行整体建筑平面网的布设，共4个控制点组成首级控制网,然后进行局部控制点加密。
所有控制点(包括加密点）须通通视以便闭合测量.控制网的测设采用高精度的测量设备(全站仪）进行。
首级网点根据前期建筑工程定位桩作为起始点位,采用极坐标方法测设4个网点。
每个点的极长2次量测，极角采用2个测回．以保证点位的精度。
符合测量规范后出成果资料,报监理单位验收,合格后,根据控制网点与轴线间尺寸的关系，进行对轴线的加密控制。
３.２高程控制网的测设根据规划局提供的水准点进行建筑标高网的测设，本工程标高控制网布设在平面网点上,及西侧楼房处,与水准起(基点）、构成附合水准路线,观测方法采用四等几何水准测量。
标高控制网布置见附图２.３．3 控制网点的保护与复测建筑平面网和标高网布设完成,应将网点编号对应实地标识在点位处,以避免在使用中用错造成严重的质量事故.整个场地的平面网及高程网,监理单位验收合格后点位应及时采取措施妥善保护,并在雨季前、后复测，以保证数据的正确性。
4。
主轴线现场布控根据建筑物的实际情况依据工程测量规程进行控制网布设.本工程基础施工设控制轴线1３条，详图到位时再加密。
主体施工控制桩设置在安全、易保存位置,相邻点间通视良好.5.基础施工测量５.1 基础轴线测设基础部分轴线测设根据施工现场布置的平面控制桩点进行,利用全站仪进行直接投测定位,并复测闭合检查以满足精度要求。
根据施工流程、工序分阶段地对工程进行轴线控制投测，当基础垫层。
测量方案技术交底1
带。 6.每周组织作业人员召开安全会进行学习，加强安全意识。 7.作业前须对作业人员进行安全交底。 八、技术资料收集、整理 1.保留原始测量记录，装订成册上报。 2.归档测量技术资料编制、管理依据山西省地标《建筑工程资料管理规程》 （DBJ04-214-2004）进行。 九、文明安全施工 1、 进场施工现场所有人员必须带好安全帽，系上安全带。不准穿拖鞋、背心、裙子、裸背进入现场。 2、 所有测量仪器修理拆换工作由专业测量人员操作，严禁操作工自行拆动。 3、 使用测量仪器是注意检查水准气泡等辅助测量标准工具。仪器移动时应小心轻放，避免仪器损坏。 4、 严禁酒后和身体不健康人作业。 5、 测量仪器交接前后应与交接人员做好交接工作，做好检查和记录。
技术负责人：
交底人：Biblioteka 接交人：制轴线测定结构外边线、基坑下口线、基坑上口线；撒白灰线标识，自检合格后，报监理工程师 验线后，开挖。为严格控制边坡位置，避免造成超挖或少挖现象，挖槽过程中测量放线员应跟班 作业。 2) 基础撂底：校核轴线控制桩和后视点准确无误后，将轴线控制线用经纬仪或全站仪投测到垫层防 水保护层上。轴线间距、角度闭合后（D≤±2mm；￠≤±10″） ，钢尺量距测设墙柱轴线、边线、 控制线；集水坑、电梯坑、门洞口、暗柱位置线等，并用红油漆标识，做法见《施工测量方案》 。 3) 高程控制 以业主单位交桩测量成果：测绘设计研究院高程点为起始依据向场区内引测两个标高控制点，± 0.000m 相当于绝对高程 776.450m；并在四周围墙上标识。随着土方开挖深度的进行，用悬吊钢 尺法或闭合、附合法向基坑内引测。基准点至少 3 个，至基底后，基槽内测设 3 个标高控制点， 均布在东西侧工程桩及塔吊基础立面上，标高为-6.000m。北侧塔吊预埋节上，标高为-5.000m。 挖土深度严格按技术交底预留。为了防止超挖和扰动地基，严格按照标高控制网清土、并严格控 制电梯坑、集水坑标高。 4) 地下室结构实体施工期间，墙柱钢筋绑扎完成后抄测本层结构 0.500m 控制线，浇筑混凝土前， 复测标高控制点，以免钢筋位移造成标高出现偏差。标高点布置原则：剪力墙位置 3~4 米、框架 柱每根柱不应少于 3 点设置。钢筋上红油漆标识应清楚，墙柱拆模后应及时抄测建筑 1.000m 标 高控制线，以便指导顶板模板安装。 五、主体结构施工测量放线（±0.000m）以上 1.平面控制 1) 首层底板放线：控制轴线校测完成后，安置经纬仪或全站仪将控制点投测至首层板面上，控制点 位置及做法详见《施工测量方案》 。各点边角关系校测（测角中误差±10″、量距误差 1/10000） 无误，填写楼层平面及标高实测记录，报监理工程师验收合格后，根据主控轴线测设墙柱轴线、 边线、0.300m 控制线、门窗、洞口位置等。主体外檐及报告厅测量放线详见《施工测量方案》 。 2) 根据平面控制网和施工流水段划分图，每施工流水段测设四条主轴线，两纵两横。控制网竖向传 递方法详见《施工测量方案》 。 3) 测量工作与主体施工的关系：楼板混凝土浇筑——混凝土强度达到 1.2Mpa 后（墙柱边线、模板 控制线、 门窗洞口位置等测设） ——墙柱钢筋绑扎——墙柱模板安装、 混凝土浇筑、 墙柱拆模 （建 筑 1.000m 标高控制线测设、墨线红油漆标识“▼” ）——顶板模板安装、钢筋绑扎（墙柱边线、 模板控制线、门窗洞口位置等测设、标识）——墙柱钢筋校正——混凝土浇筑。 4) 双控法作竖向控制：为保证本工程整体垂直度，采用内外双控法控制。 5) 外控点的确定：本工程高度 52.650m，场地相对比较开阔，所以在建筑物四周建立 8 个经纬仪测 站点，分别在 2 轴西、A 轴南、U 轴北、43 轴东延长线上。每层在结构上测设轴线与内控线校核。 6) 内控点确定：每流水段设置 2~4 个控制点，地下一层顶板钢筋绑扎时，测定控制点位置，预埋 200x200x10mm 钢板，混凝土浇筑完成后，把外控网改为内控，点位移至钢板上，投测误差应小 于±2mm，用铜芯或样冲眼标识，作为激光测站。以上楼层楼板预留 200x200mm 方洞，每个洞 口中心线与钢板上标识在同一直线上，留洞位置必须准确，模板安装过程中测量员定位，木工配 合开孔；混凝土浇筑前测量员负责校测洞口位置，木工负责木盒子安装。 激光垂准仪投点：每次楼层放线，首层控制点上安置激光垂准仪，精密对中整平后，将控制点上 传至施工层玻璃板上，边角闭合后安置经纬仪或全站仪测设轴线控制网，根据轴线控制网测设墙 柱轴线、边线、0,300m 控制线。测设方法详见《施工测量方案》 。 2.高程控制：标高传递用 50m 钢卷尺，以首层正 1.000m 控制线为依据通过测量洞口或沿框架柱剪力墙边 向上传递，每层段至少三点，相邻点位较差小于±3mm 时，取中后进行标高控制点抄测。 六、质量标准 1.基础放线尺寸的允许偏差
测量方案技术交底新
测量方案技术交底新测量方案技术交底是指在具体的测量项目中，工程测量师向测量人员详细介绍测量方案、技术要求、测量方法以及作业注意事项的过程。
技术交底的目的是确保测量人员能够正确理解和掌握测量任务的技术要求，保证测量工作的准确性和可靠性。
以下是一份测量方案技术交底的示例，共计1200字以上。
项目名称：XXXX测量任务：XXXX测量时间：XXXX一、测量目的本次测量的目的是为了确定工程的地理位置、形状、尺寸等测量要素，提供准确的测量数据和图件，为后续的施工、勘察设计等环节提供支持。
二、测量基本要求1.测区范围：本次测量的范围是XXXX。
2.测量精度：测量精度应满足国家规范和相关测量技术标准的要求，根据具体情况，在测量方案中明确测量精度要求。
3.测量方法：根据测区特点和测量任务，在测量方案中详细介绍测量方法和具体操作步骤。
4.测量设备：使用符合国家标准和技术规范的测量仪器和设备，并保证其准确性和可靠性。
5.测量数据处理：测量数据的处理应符合测量技术要求和数据处理规范，确保测量结果的准确性。
6.安全措施：根据测量环境和实际情况，制定相应的安全操作规程和安全措施，保证测量人员的人身安全。
三、测量方法说明测量过程中所采用的具体测量方法，包括如下内容：1.水准测量方法：XXXX-步骤1：XXXX-步骤2：XXXX-…2.经纬度测量方法：XXXX-步骤1：XXXX-步骤2：XXXX-…3.地形测量方法：XXXX-步骤1：XXXX-步骤2：XXXX-…4.平面测量方法：XXXX-步骤1：XXXX-步骤2：XXXX-…四、作业注意事项1.测量人员应遵守相关的测量法规和要求，严格按照测量方案进行测量，不得私自更改和调整测量方法和参数。
2.测量人员应妥善保管测量仪器和设备，确保其正常运行和准确性。
如发现异常情况，应及时上报相关负责人。
3.测量人员应密切配合其他相关人员的工作，确保测量任务的顺利进行。
如遇问题和困难，应及时与相关人员进行沟通和协调解决。
测量方案交底
