10m3立式环氧乙烷储罐设计及安全
环氧乙烷罐区的安全设计探讨
环氧乙烷罐区的安全设计探讨摘要：环氧乙烷（EO）别名“氧化乙烯”，有毒，属一类致癌物。
该物质为重要的石化产品，广泛用于洗涤、制药、印染等领域。
EO因其自身特点，不易长途运输，具有很强的地域性，故多数EO罐区集中在下游的精细化工罐区与上游的EO生产罐区构成产业链，共同形成上下游结合、产业互补、利益共享的产业格局。
关键词：化工罐区；环氧乙烷；危险性；防范措施1化工罐区EO在各环节中的危险性（1）易燃、易爆：EO的最小引燃能量小（0.065mJ），并且闪点低，遇各种点火源均可燃烧，即使在水溶液中也可燃烧。
其蒸汽密度比空气重，可于低处扩散至远方，遇火源会回燃。
无空气环境下，其蒸汽温度＞560℃可爆炸分解。
EO的爆炸范围广阔，爆炸极限3～100%（V/V%），1kg环氧乙烷＝2.7～5.0kgTNT当量，爆炸威力大。
（2）易挥发：EO沸点低，一旦冷量不足，液态EO将迅速气化，体积膨胀，致使容器内压力大增，导致容器爆裂或爆炸，使EO发生泄漏。
（3）其他：EO在管道输送、车辆运输时易产生静电。
EO与水会发生化学反应，温度低于10℃反应很慢，遇高温水会迅速反应，产物为乙二醇。
液态EO泄漏时会气化并吸热，造成周围急剧降温，人员接触将导致冻伤。
以EO为原料进行生产的罐区，涉及各类化学反应。
EO化学性质活泼，可与多种物质反应，且反应需要的触发条件少，若原料的投料次序或投料量控制失误，EO参与的反应失控，易引发事故。
若反应温度失控过高，使EO发生自聚，则易导致反应釜或破裂，引发泄漏、火灾等。
机泵密封性能不良，轴承损坏使泵体振动过大，机泵运行波动产生静电等，均易引发物料泄漏、火灾爆炸等事故。
2事故模拟设计EO的储存方式一般以储罐为主，卧式罐、球形罐居多。
主要风险有：若焊接缺陷、焊缝质量不佳，设备材质缺陷，阀门、法兰、垫片、液位计等部件损坏，压力表、安全阀等安全附件失效，则易造成物料泄漏，遇点火源引起火灾、爆炸、潮湿弟等等。
环氧乙烷贮罐的安全运行操作规程
环氧乙烷贮罐的安全运行操作规程环氧乙烷贮罐是一种常用于存储和运输环氧乙烷的容器，它的安全运行至关重要，任何不当操作都可能带来严重的后果。
因此，制订一份完善的操作规程对于确保环氧乙烷贮罐的安全运行是非常重要的。
本文将从以下几个方面详细介绍环氧乙烷贮罐的安全运行操作规程。
一、贮罐的选型和安装1.按照环氧乙烷的存储数量和贮存场所的特点，选用合适的贮罐。
2.贮罐的安装应符合相关法规和标准，严禁在人员密集区域、交通要道等环境中安装贮罐。
3.在安装过程中，应注意贮罐的防腐、防腐蚀等问题，并且需要按照行业标准和规程进行检验验收。
二、贮罐的使用和维护1.环氧乙烷贮罐的使用应遵守安全操作规程，包括贮罐开关操作、管道接口操作、贮罐焊接维修等。
2.贮罐使用前，应清洗和检查设备是否疲劳或出现其它问题，防止运输管道泄漏造成的环境污染或人身伤害。
3.定期进行维护和保养工作，包括对机具进行检查、更换储存管件及重要器材、开关、粘贴标识等工作。
三、环保和废物处理1.在环保工作中，应遵守相关法规和标准，采取防止污染和减少污染措施，同时注意处理应对应到位和及时。
2.废物处理要遵照国家和地方的环保法规和标准，为环氧乙烷贮罐的环境保护尽力，减少环境影响，降低环境负担，同时对环境污染做出积极的贡献。
四、管理和监督1.建立严格的管理和监督制度并执行，保证环氧乙烷贮罐的安全和环保运作。
2.针对安全事故和政策问题，每年开展必要的培训和演练，提高操作人员的安全意识和应急响应能力。
本文讨论了许多关于环氧乙烷贮罐的安全运行操作规程，这些措施不仅关系到企业的安全运营和连续生产，还关系到人员的健康、环境保护和社会责任，因此必须要高度重视。
企业应该建立一整套完善的操作规程，严格执行，以确保环氧乙烷贮罐的运营和安全保障。
2023年环氧乙烷存放管理制度

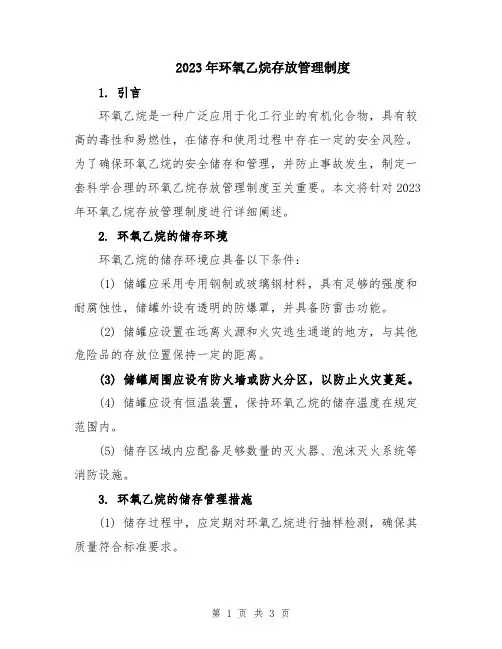

2023年环氧乙烷存放管理制度1. 引言环氧乙烷是一种广泛应用于化工行业的有机化合物，具有较高的毒性和易燃性，在储存和使用过程中存在一定的安全风险。
为了确保环氧乙烷的安全储存和管理，并防止事故发生，制定一套科学合理的环氧乙烷存放管理制度至关重要。
本文将针对2023年环氧乙烷存放管理制度进行详细阐述。
2. 环氧乙烷的储存环境环氧乙烷的储存环境应具备以下条件：(1) 储罐应采用专用钢制或玻璃钢材料，具有足够的强度和耐腐蚀性，储罐外设有透明的防爆罩，并具备防雷击功能。
(2) 储罐应设置在远离火源和火灾逃生通道的地方，与其他危险品的存放位置保持一定的距离。
(3) 储罐周围应设有防火墙或防火分区，以防止火灾蔓延。
(4) 储罐应设有恒温装置，保持环氧乙烷的储存温度在规定范围内。
(5) 储存区域内应配备足够数量的灭火器、泡沫灭火系统等消防设施。
3. 环氧乙烷的储存管理措施(1) 储存过程中，应定期对环氧乙烷进行抽样检测，确保其质量符合标准要求。
(2) 储存区域内应配备专用的装卸设备和操作工具，以确保操作安全和环氧乙烷不受污染。
(3) 储罐应定期进行安全检查和维修，确保其密封性良好，防止泄漏事故的发生。
(4) 储存区域的维护工作应加强，包括清理污染物、清除垃圾、修复损坏设备等，以确保储存环境的整洁和正常运行。
(5) 储存区域内应设置警示标识和安全警示线，提醒工作人员和来访人员注意安全。
4. 环氧乙烷的操作管理规范(1) 操作人员需熟悉环氧乙烷的性质、危害性和安全操作流程，严禁未经培训和资质认证的人员接触环氧乙烷。
(2) 操作人员需佩戴防护装备，包括防毒面具、防护服、防静电鞋等，并按照规定的操作程序进行作业。
(3) 环氧乙烷操作过程中，应保持通风良好，避免气体积聚和引发爆炸事故。
(4) 操作过程中出现异常情况，如泄漏、火灾等，应立即采取应急措施，及时通知相关部门，并按照应急预案进行处置。
(5) 完成操作后，应及时关闭储罐和管道的阀门，并进行必要的清洁工作，以防止残留气体泄漏。
环氧乙烷储罐区消防安全的探讨
科学性的原则进行管理。首先，应确立环氧乙烷储罐区的管理 制度，使员工了解消防安全重点部位的火灾危险性。第二，可采 用标识化管理，在环氧乙烷储罐区醒目位置悬挂禁止吸烟、消 防安全管理标识等指示牌。第三，教育管理，对直接进入环氧乙 烷储罐区内部操作的员工进行重点培训考核。第四，档案管理， 完善环氧乙烷储罐区的相关档案。第五，日常管理，及时消除不 利安全因素和火灾隐患。第六，应急管理，制定环氧乙烷储罐区 的应急预案并组织相关人员进行演练。
1 环氧乙烷储罐区火灾风险评估
1.1 风险识别 首先要对环氧乙烷储罐区的周边环境进行风险识别，例
如储罐区四周的道路、重要公共建筑物、住宅、厂房、仓库、风 景区及自然保护区等。防火间距需按《石油化工企业设计防 火标准》进行确认。同时需要考虑环氧乙烷储罐区可能发生火 灾的原因和发生火灾后可能导致的后果。此外，还需要关注已 经发生的环氧乙烷储罐区的火灾事故，总结相关事故的经验。 采用的风险识别技术应当适合环氧乙烷生产或使用企业所处 的环境。
1.2 风险分析及风险评价 环氧乙烷具有易燃易爆的特性，其发生火灾事故后，往往
对周边产生重大影响，因此需要预先对环氧乙烷储罐区进行风 险分析及风险评价。找出导致风险的原因和风险事件发生的可 能性、影响后果等因素。其中，利用HAZOP 风险分析对环氧乙 烷罐区安全性分析是一种行之有效的方法。HOZOP 风险分析 方法可通过对设计审查，辨识出操作和储存中存在的事故隐 患，并对存在的隐患进行了风险计算，提出改进措施[1]。
2.2 泄露的应急处理 环氧乙烷泄漏会形成易燃易爆气体，在点火源或高温存在
下，易发生火灾。当可燃气体与空气混合达到一定浓度时形成 爆炸性混合物，遇点火源可导致发生爆炸。因此对于环氧乙烷 泄露事故的应急处理至关重要。
环氧乙烷贮罐安全设施设计要点及工艺流程范式
环氧乙烷贮罐安全设施设计要点及工艺流程范式
发表时间：2019-07-18T12:31:56.793Z 来源：《科技尚品》2018年第11期作者：叶和九
[导读] 环氧乙烷是一种爆炸极限范围非常宽的易燃易爆危险化学品，火灾、爆炸风险性较大。
国家质量监督检验检疫总局早在2004年第5号文[1]中就明确限制环氧乙烷的生产。
不仅是环氧乙烷的生产单位，涉及环氧乙烷使用的单位也面临着地方政府越来越严格的监管。
20世纪90年代建造的一批涉环氧乙烷工厂，由于规范升级、监管趋严、政策导向、新上项目门槛提高等方方面面的原因，面临着要么花大代价改造要么淘汰的艰难抉择。
涉环氧乙烷。
环氧乙烷储罐安全技术
环氧乙烷储罐安全技术2.5m3立式环氧乙烷储罐设计及安全摘要环氧乙烷是一种易燃，高度危害的有机化合物，对其储存运输等需注意。
环氧乙烷储罐的设计需要很高的安全要求。
本文设计了一个2.5立方环氧乙烷立式储罐，其公称压力为0.8MPa，公称容积为2.5m3。
筒体公称直径为1200mm，壁厚为6mm。
封头厚度为6mm，并对筒体和封头进行了压力试验校核。
对人孔进行了开孔补强，补强圈厚度为6mm。
选择安全阀型号为A42H-1.6P，并进行了校核，结果符合要求。
选择支座类型为腿式A4-1100。
关键词：环氧乙烷，立式储罐，安全设计目录1 前言 02 结构设计 (1)2.1 结构设计 (1)2.2 筒体直径与高度的确定 (1)3 强度计算 (3)3.1 筒体壁厚设计 (3)3.2 封头壁厚设计 (6)3.3 开孔补强 (7)4 零部件选择 (11)4.1 支座选择 (11)4.2 安全阀选型 (13)5 安全技术要求 (16)5.1 设计 (16)5.2 制造、安装 (18)5.3 使用、维护与保养 (19)5.4 定期检验 (20)6 总结 (22)参考文献 (23)1 前言环氧乙烷是一种工业上重要的有机化合物，易燃，高度危害，不易长途运输，因此有强烈的地域性。
其20摄氏度饱和蒸气压为145.91KPa，闪点一般小于-17.8摄氏度，引燃温度为429℃，爆炸下限为3.0%。
基于环氧乙烷的易燃性和高度危害性，一旦其发生泄露或是其他状况，很有可能造成危险性事故。
所以环氧乙烷储罐的设计是很有必要的。
其意义就在于保证环氧乙烷储存和运输的安全性，避免或减少事故的发生，并减少可能由此带来的经济损失。
本设计综合考虑环境条件、介质的理化性质等因素，结合给定的工艺参数，按容器的选材、壁厚计算、强度核算、附件选择的设计顺序，分别对储罐的筒体、封头、人孔补强、接管、管法兰进行了选择和设计。
各项设计参数都正确参考了行业使用标准或国家标准，主要有：GB150 钢制压力容器压力容器安全技术监察规程JBT 4736-2002 补强圈JBT 4746-2002 钢制压力容器用封头HG 20595-97 带颈对焊钢制管法兰。
环氧乙烷贮罐安全设施设计要点及工艺流程范式
表2环氧乙烷（气态）物性[4，6]表1环氧乙烷（液态）物性[4]环氧乙烷（EO ）易燃易爆、高毒，其安全防范不仅有石油液化气的一般性，更有其特殊性。
国家质量监督检验检疫总局早在2004年第5号文[1]中就明确限制环氧乙烷的生产。
不仅是环氧乙烷的生产单位，涉及环氧乙烷使用的单位也面临着地方政府越来越严格的监管。
20世纪90年代建造的一批涉环氧乙烷工厂，由于规范升级、监管趋严、政策导向、新上项目门槛提高等方方面面的原因，面临着要么花大代价改造要么淘汰的艰难抉择。
涉环氧乙烷的安全管理工作也不容乐观，如2012年8月24日上海金山环氧乙烷罐车泄漏事故、2015年6月南京化工园区内德纳化工有限公司工厂环氧乙烷装置爆炸事故，无一不警钟长鸣。
1环氧乙烷的物性及安全特性复杂的工艺设计过程和高度危害性是涉环氧乙烷装置、生产的基本特点，而掌握不同工况下环氧乙烷的基本物性是保障安全的关键和基础。
环氧乙烷突出的理化特征为毒性、易燃易爆性、聚合性。
环氧乙烷为无色带有醚味的可燃性液体或者无色气体，可与大多数溶剂（水、乙醇、乙醚、其他有机溶剂）无限混溶；化学性质极其活泼，温度高于40℃[2]即可自行聚合（相对分子质量为103~105），且放出大量热量；常温下亦会受到某些酸碱、金属氧化物、氯化物的催化作用而发生聚合（从而堵塞管道）。
环氧乙烷爆炸时，其温度可在0.002s 内迅速由571℃上升至1200℃[3]。
环氧乙烷的主要物性见表1、表2和图1、图2。
环氧乙烷的职业接触限值为2mg/m 3，高度危害，易燃有毒，致癌，属于危险化学品[8]和重点监管的危险化学品[9]。
当最低年设计使用量达到《危险化学品使用量的数量标准（2013年版）》的规定（360t/a ）时，需要申领危险化学品使用证。
环氧乙烷是一种高度活泼的烧化剂、刺激剂、神经毒剂。
急性中毒主要损害中枢神经系统和呼吸系统。
环氧乙烧可对呼吸系环氧乙烷贮罐安全设施设计要点及工艺流程范式张泽武新煤化工设计院（上海）有限公司（上海200237）作者简介：张泽武男1983年生硕士研究生工程师主要从事化工工程设计、工艺开发等相关工作摘要较系统地分析了环氧乙烷的理化特征，在此基础上提出了环氧乙烷贮罐安全设施设计要点，并提出环氧乙烷贮罐工艺流程设计范式和各系统设计要点，供涉环氧乙烷工程的设计人员及安全管理人员借鉴参考。
环氧乙烷储罐安全设计及安全管理措施
常情 况排放 的环氧 乙烷 。 排放的环氧乙烷有可能在爆炸极限范围之 内， 因此 ，安全 阀出 口管 道充氮 气密封 ，以降低危 险性 ； （ ４ ）联锁 控制 系统 。 １ ） 储罐上设置温度 ＤＣ Ｓ 指示及超温报警 ， 以及 时发现温度异常； ２ ）设置液位 Ｄ Ｃ Ｓ 指示和高 、低液位报警 。高高液位联锁进料切断 阀， 低低 液位联 锁出料 切断阀；３ ） 氮封系统设置进氮调节 阀与排氮调节 阀， 当压 力低于设定值 时，进 氮调 节阀慢打开 ，进行充氮 。当高于设定压 力时排氮 调节阀慢 慢打 开 ， 进 行排放 。
．
性 。环氧乙烷 的沸点低 （ １ ０ ． ４ ￣ Ｃ） ，能在正 常大气压力与 温度下迅速 气 化 。即使在 低浓 度环 氧 乙烷 （ ５ ０ ｐ ｐ ｍ） 的工作 环 境下 ，也会 刺激 眼睛和 呼吸系 统。长 时间接触 低浓度 环氧 乙烷 ，会 对人 体的 中枢神 经 有抑制 作用 ，使人 感觉疲劳 。 因此 ，长期 处于低 浓度 环氧 乙烷环 境 的人 员完全 不能察 觉更 高浓度 的环氧 乙烷存 在 。所 以 ，工作 环境 中环氧 乙烷浓 度应保 持在尽 量低 的水平 ，而进行 危险操 作如检 维修 人 员必须使用 自 给 式呼吸器及佩戴 防护眼镜 ； （ ３ ） 环 氧乙烷的易燃 易 爆性 。环氧 乙烷 的 闪点 非常低 （ ＜一 １ ７ ． ８ ℃） ，且爆 炸极 限非常宽 （ ３ ． ０～ １ ０ ０ ％） ，含有 ３ ％ 以上体积浓度 的环氧 乙烷 空气混合物就可 以燃烧 ，在更 高浓度范 围甚至达 到 １ ０ ０ ％，会 以放 热分解 反应替代燃 烧 ，因此 ，一般 概念 上环氧 乙烷不 存在爆 炸上 限。环氧 乙烷化 学性
表１ 环 氧 乙烷 的主 要 物化 性 质
立式环氧乙烷储罐设计及安全
立式环氧乙烷储罐设计及安全简介立式环氧乙烷储罐是一种用于储存液态环氧乙烷的设备，广泛应用于化工、医药等领域。
设计一台安全可靠的立式环氧乙烷储罐是保障生产安全的重要环节。
设计原则立式环氧乙烷储罐的设计需要遵守以下原则：1.稳定性：设计时需要保证储罐在各种载荷作用下具有足够的稳定性。
2.强度：储罐需要保证足够的强度，以确保在运输和使用过程中不会发生破裂等安全事故。
3.密封性：储罐需要保证良好的密封性，确保环氧乙烷不会泄漏。
4.热力学稳定性：储罐内部应具有足够的冷却设施以维持恰当的温度，防止环氧乙烷引发危险化学反应。
5.操作性：设计储罐时应考虑其实际操作情况，以确保在使用过程中方便操作、维护。
设计参数下面列举了一些储罐的设计参数：1.储罐体积：储罐的体积一般根据生产需求进行确定，最小体积为5m³。
2.储罐压力：储罐可以承受的最大压力为1.6MPa。
3.储罐温度：储罐内部应保持在-40°C至50°C之间。
4.储罐材质：一般采用304、316L等耐腐蚀性较好的不锈钢材质。
5.储罐外壳：储罐体需要用外壳进行加固，外壳材质一般采用碳钢或不锈钢材质。
6.内部装置：储罐内的设备件包括出口、球阀、排放管、液位计、安全阀等。
安全措施立式环氧乙烷储罐的安全措施有：1.良好的通风系统和防火设备是储罐安全的前提。
2.安装比较完善的监测系统，如气体传感器，对环氧乙烷进行实时监测。
3.检查器的定期维护和检修，保证设备安全性。
4.24小时定期检查罐体的内部和外部，及时发现问题并采取措施解决。
5.储罐运输时应注意保护，以防止碰撞等意外事故发生。
总结立式环氧乙烷储罐是一种非常重要的设备，具有广泛的应用价值。
仔细设计和维护储罐可以确保生产安全，并为生产带来更高的效益。
我们需要从不同角度考虑设备的设计，从而确保其在各种极端情况下都能够维持其稳定性和安全性。
在使用过程中，需要时刻关注设备是否正常工作，并及时维护和修理，以确保其性能。
环氧乙烷储罐工艺控制及安全设计
环氧乙烷储罐工艺控制及安全设计作者：王诗元韩开宝来源：《中国化工贸易·上旬刊》2017年第06期摘要：对环氧乙烷储罐工艺控制及安全设计进行探究。
具体是从温度控制与储存压力控制两大方面概述环氧乙烷储罐工艺控制要点的基础上，对环氧乙烷的安全设计要点进行解析，最后对环氧乙烷储罐操作过程中应该注意的问题进行探究，希望环氧乙烷储罐的实用价值充分发挥出来。
关键词：环氧乙烷；储罐；工艺控制；安全设计要点环氧乙烷为一种化学性质较为活泼的物质，易燃、易爆以及易发生聚合反应，在工业领域中常用制作乙二醇、表面活性剂、洗涤剂、增塑剂以及树脂等。
环氧乙烷沸点为10.7℃，也能够与碱、氯化铝、金属钾吊灯化工催化剂产生分解反应，反应过程中会产生大量热，环氧乙烷的危险程度为甲A类，液态环氧乙烷触及个体皮肤之时会造成皮肤冻伤。
本文以环氧乙烷储罐为论点，做出如下论述内容。
1 工艺控制设计1.1 温度控制基于温度高于40℃之时环氧乙烷温度开始聚合反应，为了确保储罐运转的安全性，藏储温度应该受到严格的管控，始终低于100℃。
为了使环氧乙烷处于低温环境中，采用将换热管安置于罐的制冷形式，同时分析冷却介质对换热管造成腐蚀效果，所以换热管材料选用了超低碳S31603 （022Cr17Ni12Mo2）奥氏体小锈钢。
参照储罐温度管控冷却介质的流量，与此同时在外部装卸泵的帮衬下强化罐内介质循环运转的顺畅性，进一步保障储罐操作温度的常态性。
罐体外保冷材料应用发泡玻璃，参照保冷要求的差异性确定材料的厚薄程度，保温外皮应用小锈钢片作为隔热层上的保护层。
1.2 储存压力的控制基于环氧乙烷沸点相对较低，常温下饱和蒸汽压力相对较高（在20℃，环氧乙烷饱和蒸汽压为145.91kPa）等实况，故此应用低温加氮封的储存模式。
其宗旨在于降低环氧乙烷蒸汽挥发量与污染物的排放量，达到对周边优质环境维护的目标。
当环氧乙烷储存罐存有氮气的加压保护装置，那么储罐中环氧乙烷向外输送之时，储罐中压力就会有所减缩，氮气调节阀门就会启动向罐内输送氮气，起到填充氮气量的作用；当向储罐中输送物料之时，应先启动泄放阀继而输进物料，在这一过程中会有一些含有环氧乙烷的氮气以泄放管道为媒介输送至吸收罐内被处理。
环氧乙烷罐要求(最新版)
环氧乙烷罐要求(最新版)Safety management is an important part of production management. Safety and production are inthe implementation process( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改环氧乙烷罐要求(最新版)各省、自治区、直辖市质量技术监督局：环氧乙烷是一种易燃、易爆和易发生聚合反应的化学物质，在空气中1个大气压条件下爆炸极限为3％～100％容积百分浓度，因此对环氧乙烷的储存和运输要求非常严格，一般采用氮气密封。
目前有些单位由于对环氧乙烷的性质了解不够，致使环氧乙烷储运设备的设计、使用和运输存在着较严重的事故隐患。
为了保证环氧乙烷的储运和使用安全，我局委托全国压力容器标准化技术委员会组织有关专家，专题研究了环氧乙烷储运压力容器设计参数等问题。
根据专家意见，我局提出如下要求，请各有关单位严格执行：储运环氧乙烷的压力容器，其设计参数应符合以下要求：1.环氧乙烷汽车罐车（1）环氧乙烷的物性数据按GB13098-91《工业环氧乙烷》确定；（2）设计温度：-10℃～20℃；（3）充装系数不大于0.79公斤/升；（4）设计压力：0.8Mpa，同时应以-0.1Mpa校核罐体刚度，设计壁厚取二者较大的；（5）外保冷材料应采用发泡玻璃，厚度应根据保冷要求确定，保温外皮不得使用铝皮；（6）罐体材料应优先采用不锈钢或不锈钢复合板；（7）物料装卸应采用上装上卸方式，装卸管道应为不锈钢金属波纹软管，不得采用带橡胶密封圈的快速连接接头；（8）盛装环氧乙烷的汽车罐车应配置高纯氮气瓶，并应设有与罐体连接的接口；（9）置换用氮气纯度应不低于99.9％，氮封中的氧含量不得大于0.5％；（10）密封垫片应采用聚四氟乙烯材料，禁止使用石棉、橡胶材料；（11）汽车罐车应带有阻火器装置.2.固定式环氧乙烷储罐（1）操作温度范围：-10℃～20℃；（2）设计压力根据氮封系统压力确定；（3）环氧乙烷储罐应设置水冷却喷淋装置，并应有充足的水源提供。
10m3立式环氧乙烷储罐设计及安全
10m3立式环氧乙烷储罐设计及安全一、引言环氧乙烷是一种常用的化学品，在制药、农药、香料等行业广泛应用。
由于其具有毒性和易燃性，必须采取严格的安全措施来储存和使用。
本文将对10m3立式环氧乙烷储罐的设计及安全措施进行介绍。
二、储罐设计1. 储罐选型10m3立式环氧乙烷储罐选用Q345R钢制作，厚度为10mm。
储罐采用立式结构，底部设有凸缘，便于与管道连接。
储罐上部设有压力表、液位计、安全阀等设备，便于实时监测储罐内部压力和液位。
2. 储罐安装为保证储罐的安全性和稳定性，在储罐的安装过程中应注意以下事项：1.储罐底座应平整，坚固，符合厂房结构的要求。
2.储罐与管道连接处应采用法兰连接，连接处应密封可靠。
3.储罐应放置于防火墙后，距离其他建筑物、设备、易燃物品应符合法律法规规定的要求。
4.储罐应通过静电接地装置与大地相连，防止静电引起的火灾事故。
3. 储罐设计参数10m3立式环氧乙烷储罐的设计参数如下：10m3立式环氧乙烷储罐设计参数表10m3立式环氧乙烷储罐设计参数表三、储罐安全措施1. 罐壁腐蚀环氧乙烷对金属具有一定的腐蚀作用，在长时间的储存过程中，储罐的壁厚会减薄，从而影响储罐的安全性。
为了防止储罐的腐蚀，可采取下列措施：1.采用防腐材料，如在储罐壁面刷涂一层环氧树脂防腐漆，形成保护层，从而延长储罐的使用寿命。
2.定期检查和维护，及时发现储罐的腐蚀情况，及时进行维修和更换。
2. 过压爆炸储罐内环氧乙烷蒸汽的压力如果过高，会导致储罐的爆炸。
为了防止储罐的过压爆炸，可采取下列措施：1.安全阀的设置：当储罐内压力超过预设的压力时，安全阀会自动打开，释放部分内部压力，从而维持储罐内部压力的稳定。
2.液位计的设置：液位计可测量储罐内环氧乙烷的液位，避免储罐内装液过多而导致的过压。
3. 泄漏由于环氧乙烷具有毒性和易燃性，一旦储存和使用不当，很容易发生泄漏，造成人员伤亡和环境污染。
为了防止储罐的泄漏，可采取下列措施：1.环氧乙烷的储存和使用应在专门的储存区和使用区进行。
环氧乙烷贮罐工艺设计要求
环氧乙烷贮罐工艺设计要求环氧乙烷贮罐的操作温度通常为0~5℃,其目的是为了减缓环氧乙烷聚合反应以及减少气化挥发损失，这意味着必须要有冷却设施。
选用40%乙二醇-水溶液进行冷却；操作压力即为相应温度下的饱和压力；设计压力必须大于失冷后的环境温度（约40℃）所对应的饱和蒸汽压，取0.8MPa；单罐装料系数为0.85,若设置双罐时，装料系数可采用0.5,便于需要时倒罐。
1选材设计要点正确的选材是工程安全最基本的保障。
1贮罐、管道材质选用304或3161,不能用铸铁、镁合金、汞合金等材料；2.双端面机械密封泵，优选屏蔽泵、磁力泵或氮气压送,不选用填料密封或单端面机械密封机泵泵①屏蔽泵：装置汽蚀余量（NPSHa）不小于必须气蚀余量（NPSHr）②磁力泵:入口要配置强磁过滤器；隔热材料要防止吸湿吸潮，不选用石棉、多孔矿物棉、硅酸镁、硅酸钙等，推荐选用闭孔绝热材料，如泡沫玻璃物棉；4.隔热保护层材料优选不锈钢，铝质保护层熔点太低，不能用铁质保护层，不建议使用聚氯乙烯（PVC）；5,垫片选用不锈钢缠绕高纯（98%）柔性压缩石墨，带内外环，不能用石棉和填充石棉的材料、橡胶材料的垫片；6.阀门填料选用波形高纯度（98%）柔性压缩石墨、纯聚四氟乙烯（PTFE）环，不能用石棉和填充石棉的材料，填充玻璃纤维或陶瓷的PTFE容易吸收环氧乙烷；7.阀门优选闸阀、截止阀、高性能蝶阀，旋塞阀、球阀相对而言易聚合，要考虑阀门空穴结构是否易积聚环氧乙烷。
2系统设计要点环氧乙烷工艺系统中，要将防止危险杂质（如水、空气、铁锈等）的混入作为重中之重，同时还要防泄露、防气化和防聚合。
环氧乙烷工艺系统设计要点：8.输送管路（1）避免气袋和液袋，要有防止物料倒流的措施；（2）选用焊接而非法兰连接，以减少泄露的可能；（3）输送环氧乙烷管路应该伴冷、绝热；（4）管路设置氮气吹扫线，且有逆止措施；（5）避免有封闭管段的情形，如两个切断阀中间的一段管子，如不可避免，应设置安全阀。
环氧乙烷罐要求(最新版)
环氧乙烷罐要求(最新版)Safety management is an important part of production management. Safety and production are inthe implementation process( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改环氧乙烷罐要求(最新版)各省、自治区、直辖市质量技术监督局：环氧乙烷是一种易燃、易爆和易发生聚合反应的化学物质，在空气中1个大气压条件下爆炸极限为3％～100％容积百分浓度，因此对环氧乙烷的储存和运输要求非常严格，一般采用氮气密封。
目前有些单位由于对环氧乙烷的性质了解不够，致使环氧乙烷储运设备的设计、使用和运输存在着较严重的事故隐患。
为了保证环氧乙烷的储运和使用安全，我局委托全国压力容器标准化技术委员会组织有关专家，专题研究了环氧乙烷储运压力容器设计参数等问题。
根据专家意见，我局提出如下要求，请各有关单位严格执行：储运环氧乙烷的压力容器，其设计参数应符合以下要求：1.环氧乙烷汽车罐车（1）环氧乙烷的物性数据按GB13098-91《工业环氧乙烷》确定；（2）设计温度：-10℃～20℃；（3）充装系数不大于0.79公斤/升；（4）设计压力：0.8Mpa，同时应以-0.1Mpa校核罐体刚度，设计壁厚取二者较大的；（5）外保冷材料应采用发泡玻璃，厚度应根据保冷要求确定，保温外皮不得使用铝皮；（6）罐体材料应优先采用不锈钢或不锈钢复合板；（7）物料装卸应采用上装上卸方式，装卸管道应为不锈钢金属波纹软管，不得采用带橡胶密封圈的快速连接接头；（8）盛装环氧乙烷的汽车罐车应配置高纯氮气瓶，并应设有与罐体连接的接口；（9）置换用氮气纯度应不低于99.9％，氮封中的氧含量不得大于0.5％；（10）密封垫片应采用聚四氟乙烯材料，禁止使用石棉、橡胶材料；（11）汽车罐车应带有阻火器装置.2.固定式环氧乙烷储罐（1）操作温度范围：-10℃～20℃；（2）设计压力根据氮封系统压力确定；（3）环氧乙烷储罐应设置水冷却喷淋装置，并应有充足的水源提供。
环氧乙烷储罐工艺控制及安全设计
环氧乙烷储罐工艺控制及安全设计作者：王诗元韩开宝来源：《中国化工贸易·下旬刊》2017年第02期摘要：对环氧乙烷储罐工艺控制及安全设计进行探究。
具体是从温度控制与储存压力控制两大方面概述环氧乙烷储罐工艺控制要点的基础上，对环氧乙烷的安全设计要点进行解析，最后对环氧乙烷储罐操作过程中应该注意的问题进行探究，希望环氧乙烷储罐的实用价值充分发挥出来。
关键词：环氧乙烷；储罐；工艺控制；安全设计要点环氧乙烷为一种化学性质较为活泼的物质，易燃、易爆以及易发生聚合反应，在工业领域中常用制作乙二醇、表面活性剂、洗涤剂、增塑剂以及树脂等。
环氧乙烷沸点为10.7℃，也能够与碱、氯化铝、金属钾吊灯化工催化剂产生分解反应，反应过程中会产生大量热，环氧乙烷的危险程度为甲A类，液态环氧乙烷触及个体皮肤之时会造成皮肤冻伤。
本文以环氧乙烷储罐为论点，做出如下论述内容。
1 工艺控制设计1.1 温度控制基于温度高于40℃之时环氧乙烷温度开始聚合反应，为了确保储罐运转的安全性，藏储温度应该受到严格的管控，始终低于100℃。
为了使环氧乙烷处于低温环境中，采用将换热管安置于罐的制冷形式，同时分析冷却介质对换热管造成腐蚀效果，所以换热管材料选用了超低碳S31603 （022Cr17Ni12Mo2）奥氏体小锈钢。
参照储罐温度管控冷却介质的流量，与此同时在外部装卸泵的帮衬下强化罐内介质循环运转的顺畅性，进一步保障储罐操作温度的常态性。
罐体外保冷材料应用发泡玻璃，参照保冷要求的差异性确定材料的厚薄程度，保温外皮应用小锈钢片作为隔热层上的保护层。
1.2 储存压力的控制基于环氧乙烷沸点相对较低，常温下饱和蒸汽压力相对较高（在20℃，环氧乙烷饱和蒸汽压为145.91kPa）等实况，故此应用低温加氮封的储存模式。
其宗旨在于降低环氧乙烷蒸汽挥发量与污染物的排放量，达到对周边优质环境维护的目标。
当环氧乙烷储存罐存有氮气的加压保护装置，那么储罐中环氧乙烷向外输送之时，储罐中压力就会有所减缩，氮气调节阀门就会启动向罐内输送氮气，起到填充氮气量的作用；当向储罐中输送物料之时，应先启动泄放阀继而输进物料，在这一过程中会有一些含有环氧乙烷的氮气以泄放管道为媒介输送至吸收罐内被处理。
（完整版）环氧乙烷安全设计
（完整版）环氧乙烷安全设计1工艺简述生产环氧乙烷与乙二醇是采用以乙烯为原料，用纯氧进行氧化的工艺路线。
简要工艺流程是将乙烯、纯氧、致稳甲烷以一定的比例与循环气混合送入氧化反应器，在银催化剂作用下进行氧化反应，生成环氧乙烷。
反应温度200-290℃，反应压力2MPa。
反应生成的环氧乙烷气体用水吸收其中的环氧乙烷，再经解析、精馏，得到纯净的环氧乙烷。
将纯净的环氧乙烷与水按一定比例送入乙二醇反应器，反应生成乙二醇。
再经蒸发、脱水、精馏得到产品乙二醇。
该装置的物料乙烯和环氧乙烷都是易燃、易爆物质，且有毒；乙二醇可燃，有轻毒。
2重点部位2.1氧化反应器乙烯与纯氧的氧化反应在氧化反应器中进行，反应产物是环氧乙烷。
由于乙烯、环氧乙烷都是易燃易爆物质，且又有氧存在，因此如果控制不好，就可能发生爆炸事故。
2.2环氧乙烷泵环氧乙烷的分解爆炸温度571℃，如果达到此温度无需进空气就会发生爆炸。
由于环氧乙烷易气化，如果对环氧乙烷泵操作不当，会产生气蚀造成空转，使泵内温度升高，容易达到环氧乙烷的分解爆炸温度；如环氧乙烷泵的叶轮安装不正，会发生擦壁，也能使温度升高达到分解爆炸温度。
为防止环氧乙烷泵的温度升高，设有防止泵憋压的联锁控制和轴承温升联锁控制。
该泵设有水喷淋保护。
2.3环氧惭烷贮罐环氧乙烷在有酸、碱、醛的环境下易发生聚合反应，能放出大量的热；与水反应也能放出大量的热。
由于这些反应放出的大量热，会导致环氧乙烷的分解操作，因此环氧乙烷的贮罐中绝不能有酸、碱、醛、水等物质。
为保证环氧乙烷贮罐的安全，用冷冻盐水保持5℃左右的低温，而且用0.2MPa的氮气进行氮封，以使气相组成过离爆炸极限。
环氧乙烷贮罐设有水喷淋保护。
3安全要点3.1氧化反应器3.1.1严格控制好乙烯、纯氧、致稳甲烷的混合比例。
3.1.2严格控制反应温度不超过290℃，反应压力不超过2.0MPa。
3.1.3联锁控制系统要处于完好状态。
3.1.4定期用高温测厚仪对反应器壁厚及其管道进行检测，并做好记录。
环氧乙烷及环氧丙烷储罐区评价
环氧乙烷及环氧丙烷储罐区评价1.储罐区平面布置图注：T-101为环氧乙烷储罐，T-201～206为环氧丙烷储罐。
2.物质事故易发性B111环氧乙烷事故易发性B111计算表环氧丙烷事故易发性B111计算表3.工艺过程事故易发性B112（1）环氧乙烷相关系数取值环氧乙烷相关系数取值表1001001112112∑=-+=mi iB B=(100+45+40+10+10+0+30)/100 =2.35（2）环氧丙烷相关系数取值环氧丙烷相关系数取值表1001001112112∑=-+=mi iB B=(100+30+50+10+10+0+30)/100 =2.34.事故易发性B 11的确定∑∑===ni mj j ij B W B B 1111211111）（=87.36×（45×0.9+40×0.7+10×0.9+10×0.9+0×0.9+30×0）+76.32×（30×0.9+50×0.9+10×0.9+10×0.9+0×0.9+30×0） =7556.64+6868.8 =14425.445.原料罐区的伤害模型及伤害/破坏半径原料罐区最大的火灾爆炸危险是环氧乙烷的燃烧爆炸，其伤害模型有两种：一是蒸气云爆炸（VCE ）模型，一是沸腾液体扩展为蒸汽爆炸（BLEVE ）模型，前者属于爆炸型，后者属于火灾型。
（1）环氧乙烷蒸气云爆炸（VCE ）环氧乙烷有一个储罐，最大容积20m 3，其最大储存量为： W f =20×0.87×103 =17400 1）TNT 当量计算TNTff TNT Q Q aW W 8.1==1.8×0.04×17400×28639.74/4520 =7938（kg ，TNT ）2）死亡半径R 137.0110006.13）（TNT W R = =13.6×7.9380.37 =29.27（m ） 3）重伤半径R 2重伤半径由下式确定ΔPs=0.137Z -3+0.119Z -2+0.269-1-0.019 Z=R 2/（E/P 0）1/3=0.1413 R 2 ΔPs=44000/P 0=0.4342 解得R 2=78.61（m ） 4）轻伤半径R 3 轻伤半径由下式确定ΔPs=0.137Z -3+0.119Z -2+0.269-1-0.019 Z=R 2/（E/P 0）1/3=0.1413 R 2 ΔPs=17000/P 0=0.1678 解得R 3=141.2（m ） 5）财产损失半径R 财6123/1]31751[）（财TNTTNTII W W K R +=其中K II ----二级损害系数 解得R 财=89.52将结果汇总如表。
10m3立式环氧乙烷储罐设计及安全
1 前言随着我国石油化工业的迅速发展，各类事故也不断发生。
化工业接触的都是危险品，因此对这些危险品的控制相当重要。
以环氧乙烷为例，它就是易燃、高危物质，储存的时候也要确保安全。
因此对于环氧乙烷储罐有一定的设计要求。
环氧乙烷有杀菌作用，对金属不腐蚀，无残留气味，因此可用材料的气体杀菌剂。
通常采用环氧乙烷-二氧化碳（两者之比为90：10）或环氧乙烷-二氯二氟甲烷的混合物，主要用于医院和精密仪器的消毒。
环氧乙烷用熏蒸剂常用于粮食、食物的保藏。
但其也有很大的健康危害性。
它是一种中枢神经抑制剂、刺激剂和原浆毒物。
急性中毒：患者有剧烈的搏动性头痛、头晕、恶心和呕吐、流泪、呛咳、胸闷、呼吸困难；重者全身肌肉颤动、言语障碍、共济失调、出汗、神志不清，以致昏迷。
还可见心肌损害和肝功能异常。
抢救恢复后可有短暂精神失常，迟发性功能性失音或中枢性偏瘫。
皮肤接触迅速发生红肿，数小时后起泡，反复接触可致敏。
液体溅入眼内，可致角膜灼伤。
慢性影响：长期少量接触，可见有神经衰弱综合征和植物神经功能紊乱。
本设计完成了10m3立式环氧乙烷储罐的设计，并对环氧乙烷储罐在设计、制造安装、使用、维护与定期检验提出了相应的安全技术要求。
设计的环氧乙烷公称直径为1800mm，壁厚为12mm，对筒体与封头做了水压试验强度校核；对人孔的补强做了计算，计算补强圈的厚度为8mm ；选择了支座类型为A4型耳式支座。
本次设计各项参数均按照相关标准决定，主要有GB150-98《钢制压力容器》，《压力容器安全技术监察规程》99版，JB/T 4736-2002《补强圈》，HG 20592~20614-97《钢制管法兰、垫片、紧固件》，JB/T 4725-1992《耳式支座》，HG 21520-1995《垂直吊盖带颈平焊法兰人孔》等。
本次设计流程为：首先进行结构设计，确定为立式筒体储罐；然后进行材料选择，为0Cr18Ni9；再进行设计计算、强度校核与及零部件选型；最后进行开孔补强计算、安全阀的选型与校核。
环氧乙烷储存与装车风险管控
环氧乙烷储存与装车风险管控摘要环氧乙烷有毒、易燃、易爆、易聚合，化学性质活泼，能发生聚合或分解反应，极易引发火灾爆炸。
对于环氧乙烷储存和装车系统，主要通过工艺安全的设计，标准操作的制订，以及维修时安全措施的落实，从而在一定程度上降低了环氧乙烷在储存和装车过程中存在的风险，为环氧储存和装车提供有力的保障。
关键词：环氧乙烷工艺危险性工艺与安全设计安全管理措施1、环氧乙烷罐区流程简述来自EO精制塔冷却器冷却温度为5℃的纯EO进到EO贮罐，经EO泵连续输送环氧乙烷产品，通过制冷单元提供的盐水（45wt％乙二醇，55wt％水）冷却器冷却，从而使EO产品冷却到-10℃，贮罐的正常压力控制在0.3MPa，操作温度在-5℃。
贮存的产品EO被EO泵输送至槽车装料，槽车的装料温度为-10℃。
EO贮罐放空气体被送入残余EO回收系统。
EO贮罐有2个，一个罐作为环氧乙烷产品付料装车罐，一个罐为产品接收罐，两个罐收付料可相互切换，正常运行时每个罐可单独冷却循环。
EO装车有定量装车设施。
1.环氧乙烷危险性液体 EO 和水在各种比例下均可完全混溶，其闪点较低。
表1环氧乙烷水溶液的物理性质2.1环氧乙烷和水混合物的可燃性由于EO/水混合物的闪蒸特性，在EO达到一定稀释程度之前，很难扑灭液体混合物的火灾。
在下水道这样的封闭系统中，可能需要水/EO的混合物达到100：1的稀释比(vol/vol)，蒸汽才不会燃烧。
在开放系统中，例如气体泄漏，水/EO混合物的比例如果小于22：1 (vol/vol)就可以产生足够的蒸汽来支持燃烧。
2.2点火能与静电最小点火能是指能引起爆炸性混合物燃烧爆炸时所需的最小能量。
最小点火能数值愈小，说明该物质愈易被引燃。
环氧乙烷的最小点火能为0.065mJ，氢气的最为0.019mJ，甲烷为0.25mJ，乙烷为0.25mJ，乙烯为0.096mJ。
人的常规运动一般能引发静压放电能量在1-50mJ，因此，EO蒸汽和空气的各种混合物很容易被静电火花点燃，注意人体静电和设备的接地。
