转炉滑板挡渣出钢技术发展与创新4
单位内部认证炼钢工知识考试(试卷编号1171)
单位内部认证炼钢工知识考试(试卷编号1171)1.[单选题]目前溅渣时间一般为( )分钟。
A)<2B)2.5~4C)5~7答案:B解析:2.[单选题]狭义的铁水预处理指的是铁水_____。
A)预脱硅B)预脱磷C)预脱硫答案:C解析:3.[单选题]通常炉前三角试样的白口宽度越宽,灰铸铁牌号相应就越( )。
A)高B)低C)不能判定答案:A解析:4.[单选题]40Cr的浇铸温度是( )。
A)(1610℃~1630℃)B)(1590℃~1610℃)C)(1580℃~1600℃)答案:C解析:5.[单选题]现代炼钢中应用最广泛的脱氧方法是( )。
A)扩散脱氧B)真空脱氧C)沉淀脱氧答案:C解析:6.[单选题]Q235B中,B表示_______。
A)成品耐腐蚀性等级B)成品碳含量C)质量等级7.[单选题]采用溅渣技术,对环境_ ___影响。
A)有一定程度B)无C)有很大答案:B解析:8.[单选题]铁矿石的主要成份是( )。
A)Fe<sub>2</sub>O<sub>3</sub>B)Fe<sub>3</sub>O<sub>4</sub>C)Fe<sub>2</sub>O<sub>3</sub>和Fe<sub>3</sub>O<sub>4</sub>答案:C解析:9.[单选题]限制合金中( )的含量,有利于防止产生热裂。
A)硅B)硫C)磷答案:B解析:10.[单选题]炉渣粘度与脱磷反应速度之间关系为_______。
A)炉渣粘度越小,反应速度越快B)炉渣粘度越大,反应速度越快C)炉渣粘度越小,反应速度越慢答案:A解析:11.[单选题]为使耐火材料浸蚀速度减慢和避免事故,碱性炉渣应选择( )耐火材料。
A)酸性B)碱性C)中性答案:B解析:12.[单选题]用于制作手工锉刀的材料一般是( )。
A)碳素工具钢B)合金钢C)碳素结构钢13.[单选题]常用的硅铁其含硅量分别为( )。
A)75%左右,45%左右B)75%左右,65%左右C)95%左右,75%左右答案:A解析:14.[单选题]钢种60Si2MnA中“60”表示的是_______。
炼钢工知识考试(试卷编号151)
炼钢工知识考试(试卷编号151)1.[单选题]在下列牌号中属于优质碳素结构钢的是( )。
A)T8B)O8C)Q235答案:B解析:2.[单选题]采用未燃法时,烟尘的主要成分是( ) 。
A)FeB)FeOC)Fe2O3答案:B解析:3.[单选题]一般普碳镇静钢常用的脱氧材料为( )。
A)小块硅锰、硅铁、铝块(锭)B)加工锰铁、硅铁C)锰铁、铝块答案:A解析:4.[单选题]装炉料强为了保护炉底可用石灰铺垫,其重量不应超过( )Kg。
A)15B)20C)30答案:A解析:5.[单选题]在1600℃时,与含量为1%Si相平衡的钢液中的w[o]%为( )。
A)0.10B)0.02C)0.017答案:C解析:6.[单选题]硅元素对钢性能的影响是_______。
A)提高钢的焊接性、加工性7.[单选题]配料中硫磷成分应低于( )%。
A)0.06B)0.08C)0.09答案:A解析:8.[单选题]活度( )时的状态称为标准态。
A)X<1B)X>1C)X=1答案:C解析:9.[单选题]还原期用生铁增碳,碳元素比较稳定,可达到( )回收。
A)90%B)95%C)100%答案:C解析:10.[单选题]在合金化过程中,硅增加时钢液的粘度会( )。
A)增加B)降低C)无影响答案:B解析:11.[单选题]炼钢过程中,测温枪插入钢水中的深度为( )。
A)100mmB)200mmC)300mm答案:C解析:12.[单选题]铁水中( )含量过高,会使石灰加入量大易造成喷溅。
A)Mn13.[单选题]萤石的作用是( )。
A)稀释炉渣B)稀释炉渣,降低炉渣碱度C)稀释炉渣又不降低炉渣碱度答案:C解析:14.[单选题]对入炉铁水温度要求是( )。
A)≤1250℃B)≥1350℃C)≤1350℃D)≥1250℃答案:D解析:15.[单选题]吹炼前期炉渣中的MgO溶解度( )。
A)高B)低C)一样D)无规律答案:A解析:16.[单选题]调径文氏管除尘器中调径的作用是( )。

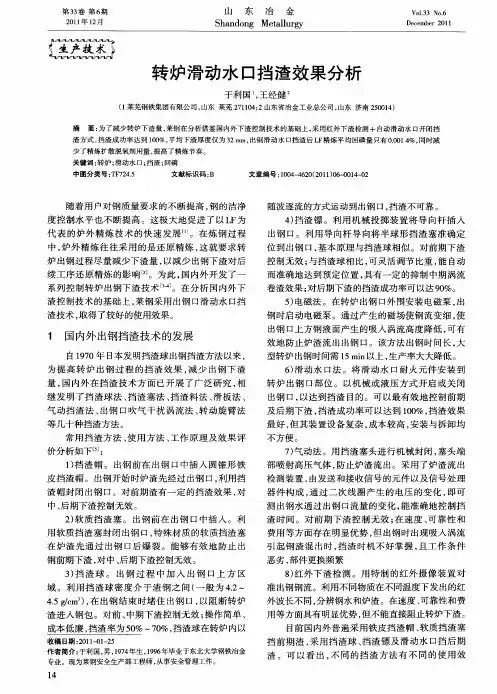

滑动出钢口挡渣技术在莱钢120t转炉的应用分析
一
18 : 莱铜 炼钢 厂 引进 滑动 出钢 1挡 渣技 术 , 过对 滑动 出钢 口挡渣设 备进 行 适应 性 改造 , 3 ' 通 对操 作进 行 规 范 、 更换 标 准进行 优化 等 , 有效 改进 了滑动 出铜 口挡 渣成 功率 , 渣厚 由过 去 的平 均 15 1mm 降低 到现 在 的平 均 6 m 降低 了合金 、 0 m, 耐材 消耗 , 稳定 了转 炉操 作 。 关键 词 : 炉 ; 转 出钢 ; 渣 ; 厚 挡 渣
:
Chn w T c n lge n r d cs i aNe e h oo isa d P o u t
工 业 技 术
滑动出钢口 挡渣技术在莱钢 10转炉的应用分析 t 2
张 伟 ’ 王忠刚 ’ 刘忠建 ’ 李树云 0
(、 1 山东钢铁 莱钢型钢炼钢厂 , 山东 莱芜 2 12 ; 、 7 1 6 2 山东钢铁 莱钢棒材厂 , 山东 莱芜 2 12 ) 7 16
中图分 类号 : 7 3 TF 0 1前言 文 献标 识码 : A
靠 的密 封 。 其技 术特 点是 滑板 开 闭非 常迅 速 , 物 , 高钢 水 清 洁 度 , 减 少钢 包 粘 渣 , 长 提 并 延 与 莱 钢 炼 钢 厂 10 转 炉 过 去 一 直 采 用 挡 能 够对 出钢 过程 中的前 期渣 和 后期 渣 有效 地 钢包 使用 寿命 。 此 同时亦 减少 了耐 材 消耗 , 2t 渣棒 ( 法 挡 渣 , 于挡 渣 棒( 挡 渣 受 出钢 挡渣。且可将转炉倾动角度信号和红外线下 相应 的提 高 了转 炉 出钢 口耐 火材 料 的使 用寿 球) 由 球) 并 口设计 形状 以及 侵蚀 情 况 的影 响 ,挡 渣 效果 渣 检测 技术 与 滑动 水 口的开 闭相 结合 ,实 现 命 , 为钢 水精 炼
转炉滑动水口挡渣效果分析
在 L 精 炼 过程 中 , 过 使用 A 粒 、i C C等扩 散 F 通 l S C、a : 脱 氧剂 对钢包 顶渣进 行扩 散脱 氧 , 使超 低硫 钢在 L F
精 炼 后渣 中的 ( e + O) 均 含量 达 到 0 6 其 F O Mn 平 . %, 8 他 钢 种 L 精 炼后 期 渣 中的 ( e + n ) F F O M O 平均 含量 达
专业 。现为莱钢安 全生产部工程师 , 从事安全管理工作 。
l 4
于利国等
转炉滑动水 口挡渣效果分析
2 1 年第 6 01 期
果 , 都 无 法 避 免 出钢 后 期 的漩 涡卷 渣 。 因此 , 但 目
前各 种方法 都还在 进行 不断改进 和完 善 。 另 外 , 了 检 测 转 炉 出 钢 过 程 中 的下 渣 开 始 为 时 间 , 们 开 发 了 出 钢下 渣 检 测技 术 , 人 采用 电磁 感 应线 圈或 红外 方法 检测 出钢下 渣 。这样 , 过转 炉 通
收稿 日期 :0 10 — 5 2 1- 1 2 作者简介 : 于利 国 , , 7 年生 ,9 6 男 1 4 9 1 9 年毕业于东北大学钢铁冶金
挡 前 期 渣 , 用 挡 渣 球 、 渣 镖 及 滑动 水 口挡 后期 采 挡 渣 。可 以看 出 , 同 的 挡 渣 方 法 有 不 同 的使 用 效 不
3 挡 渣 球 。 出 钢 过 程 中加 入 出 钢 口上 方 区 ) 域 。利 用 挡 渣 球 密 度 介 于渣 钢 之 间 ( 般 为 42~ 一 . 45g m ) 在 出钢 结束 时堵 住 出钢 口 , . / , c 以阻 断转 炉
恶劣, 部件 更换频 繁 8 红 外 下 渣检 测 。用 特 制 的红 外 摄像 装 置 对 )

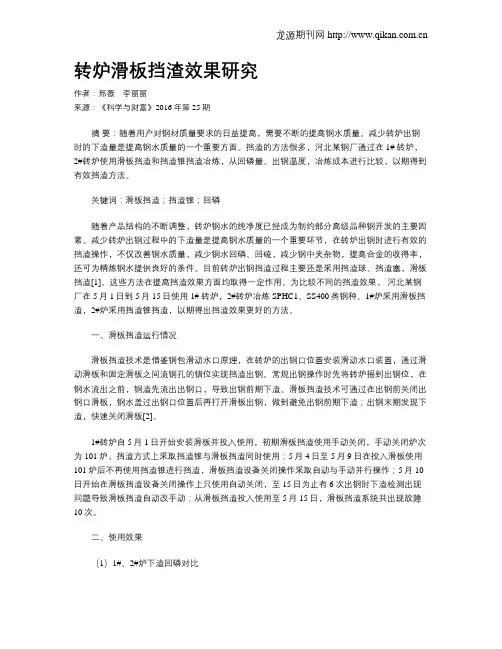

转炉滑板挡渣效果研究
转炉滑板挡渣效果研究作者:邢薇李丽丽来源:《科学与财富》2016年第25期摘要:随着用户对钢材质量要求的日益提高,需要不断的提高钢水质量。
减少转炉出钢时的下渣量是提高钢水质量的一个重要方面。
挡渣的方法很多,河北某钢厂通过在1# 转炉,2#转炉使用滑板挡渣和挡渣锥挡渣冶炼,从回磷量、出钢温度,冶炼成本进行比较,以期得到有效挡渣方法。
关键词:滑板挡渣;挡渣锥;回磷随着产品结构的不断调整,转炉钢水的纯净度已经成为制约部分高级品种钢开发的主要因素。
减少转炉出钢过程中的下渣量是提高钢水质量的一个重要环节,在转炉出钢时进行有效的挡渣操作,不仅改善钢水质量,减少钢水回磷、回硫,减少钢中夹杂物,提高合金的收得率,还可为精炼钢水提供良好的条件。
目前转炉出钢挡渣过程主要还是采用挡渣球、挡渣塞,滑板挡渣[1]。
这些方法在提高挡渣效果方面均取得一定作用。
为比较不同的挡渣效果,河北某钢厂在5月1日到5月15日使用1# 转炉,2#转炉冶炼SPHC1、SS400类钢种。
1#炉采用滑板挡渣,2#炉采用挡渣锥挡渣,以期得出挡渣效果更好的方法。
一、滑板挡渣运行情况滑板挡渣技术是借鉴钢包滑动水口原理,在转炉的出钢口位置安装滑动水口装置,通过滑动滑板和固定滑板之间流钢孔的错位实现挡渣出钢。
常规出钢操作时先将转炉摇到出钢位,在钢水流出之前,钢渣先流出出钢口,导致出钢前期下渣。
滑板挡渣技术可通过在出钢前关闭出钢口滑板,钢水盖过出钢口位置后再打开滑板出钢,做到避免出钢前期下渣;出钢末期发现下渣,快速关闭滑板[2]。
1#转炉自5月1日开始安装滑板并投入使用,初期滑板挡渣使用手动关闭,手动关闭炉次为101炉,挡渣方式上采取挡渣锥与滑板挡渣同时使用;5月4日至5月9日在投入滑板使用101炉后不再使用挡渣锥进行挡渣,滑板挡渣设备关闭操作采取自动与手动并行操作;5月10日开始在滑板挡渣设备关闭操作上只使用自动关闭,至15日为止有6次出钢时下渣检测出现问题导致滑板挡渣自动改手动;从滑板挡渣投入使用至5月15日,滑板挡渣系统共出现故障10次。
浅谈转炉滑板挡渣出钢技术
来越高的要求。就转炉炼钢生产企业而言 ,为 生产 I F钢( 超低碳钢) 、石油管线钢、硅钢 、轴承钢、弹簧钢等高附加值产 品,减少 转炉出钢 时的下渣量是提高钢水 洁净庹 ,从而提高转炉钢产 品的质量和档次 ,降低其 生产成本最有效 的途径 。
暑 棼
一
转 炉 挡 渣 出 钢 技 术 方 法
一
绪 的正 向变 化 ,对于学生 的缺点 和不 足 ,最好不直接提 出批评 ,而采用 正面提 出要求为好 ,这样做 ,有利于防止负面作用的产生 ,避免产生消极影 响。 作为一名语 文教师 ,应迅速抓住学生 思想行为 ,充分暴露的有利时机 ,因 势利导 ,引导学生正确地看待成 功与失 败 、长处与短处 、顺利与挫折 ,激励他 们 勇于战胜困难 ,克服不健康 的心理障碍 ,提高 自尊心 和自信心 ;培养学生 良 好 的心理调节能力 ;促使学 生经过失败 ,保持稳定 的情绪 、乐观 的心境 ,这样 ,即使在逆境中也能成才。 总而言之 ,建立教育 “ 情感场” ,营造积极健康的学习环境是优化课堂教学 的良药。包含真情 的语文教 师一定深受学生的喜爱 。学生喜欢在充 满爱和愉快 的环境 中成长 , 世间没有真正不需要友爱和感情 的学生。 于漪有一句 口头禅 : “ 教 师 的天职就是爱学生 。 ”⑤夏丐尊说 :没有情感 ,没有爱 ,就没有教育。的确如 此 ,语 文教 师只有全身心地投 入,在教学中渗透情感教育 ,才能上好 每一节语 文课 , 从而成 为优 秀的语文教 师。
转炉挡渣 出钢 “ 提质降耗” 滑动水 口及机构操作和评 判人员水平也提 出更苛刻 的要求 。因此 ,应针对不同 在转炉炼钢生产 中 ,炉内冶炼时产生 大量熔融状态 的炉渣 。这些炉渣会随 钢企 客户的实际炼钢环境 和滑板寿命 需求进行成本测算 ,综合权衡 性价比和利 着 转炉的 出钢 流人 钢包中 ,进而影响钢包 耐火材料的寿命 ;造 成钢水 回硫 、回 润 空间,选用合适 的材质 。 磷 ,影响钢水质量 ;增加炉后铁合金 的消耗 ,增加后续工 序合 成渣的用量 ,延 此外 ,市场上亦出现过 少量 重烧镁碳质 、低温烧成铝碳质 、中温烧 结尖晶 长精炼工序处理 时间。f 习此 ,在转炉 出钢 时 ,应采用挡渣 出钢 技术以严格控制 石碳 质等出钢 口滑板 。然 而这几种材质均非市场主流 ,且对转 炉炼 钢环境均存 转 炉的下渣量。 在较 大不适应性 。
转炉炼钢挡渣工艺简介
龚 伟 东北大学钢铁冶金研究所 2006年9月 年 月
转炉出钢挡渣的必要性
可以减少钢水回磷,提高合金收得率 可以减少钢水回磷 提高合金收得率; 提高合金收得率 减少钢中夹杂物,提高钢水清洁度 提高钢水清洁度; 减少钢中夹杂物 提高钢水清洁度 可以减少钢包粘渣,提高钢包包龄 提高钢包包龄; 可以减少钢包粘渣 提高钢包包龄 同时可减少耐材消耗; 同时可减少耐材消耗 也可为钢水精炼提供良好的条件。 也可为钢水精炼提供良好的条件。
挡渣塞法
该装置呈陀螺形,粗端有 3个凹槽、6个棱角,能够 破坏钢水涡流,减少涡流 卷渣。其比重与挡渣球 相近,在4.5 ~ 4.7 g/cm3之 间,能浮于钢渣界面,伴随 着出钢过程,逐渐堵住出 钢口,实现抑制涡流和挡 渣的作用。
能抑制涡流的挡渣塞
挡渣料法
• 原理:此法也称硬吹或干渣吹炼法。 原理:此法也称硬吹或干渣吹炼法。 它是在吹炼结束时喷射一种固态混合 提高渣稠度,使渣局部或全部凝固 物,提高渣稠度 使渣局部或全部凝固 提高渣稠度 使渣局部或全部凝固, 以改变渣的流动性来挡渣;或在出钢 以改变渣的流动性来挡渣 或在出钢 口上部渣面投入粒状耐火材料,形成 口上部渣面投入粒状耐火材料 形成 块状堵塞物,防止渣流出 防止渣流出。 块状堵塞物 防止渣流出。
挡渣棒法
• 1983年日新制钢研究成功挡渣棒法。 • 挡渣棒吊在支臂上在炉内可以自由移动, 在即将出完钢时从转炉内部将出钢口塞 住,以挡住炉渣,如再配以荷重器、高频电 流信号,效果更佳。该装置操作与维护较 复杂。
其他Байду номын сангаас法
• • • • 出钢口吹气干扰涡流法 转动悬壁法 挡渣罐挡渣法 均流出钢口法
带保护外壳的红外摄像仪
济钢210T转炉滑板挡渣
文档收集于互联网,已重新整理排版.word版本可编辑.欢迎下载支持.东北大学继续教育学院毕业设计(论文)开题报告设计(论文)题目:济钢210T转炉滑板挡渣改造项目姓名:许维康学号:072N专业:冶金工程学习中心:济南博文教育学习中心住址:济南市历城区鲍山街道电话:Email:开题日期:2017 年7 月 6 日指导教师:李阳第一章研究的主要内容近年来,随着我国钢材消费结构的变化,对高品质、高附加值钢的需求量越来越大,同时在当前严峻的钢铁行业形势下,建设高效率、低成本的洁净钢平台越来越成为钢厂的工作重点。
减少转炉出钢下渣量是提高钢水洁净度、提高转炉钢产品的质量和命中率、降低炼钢生产成本最有效的途径。
在转炉出钢时进行有效的挡渣操作,不仅能够改善钢水质量,提高合金收得率,还可为精炼操作提供良好的条件。
目前国内转炉出钢挡渣主要还是采用挡渣球、挡渣塞等挡渣方法,这些方法在提高挡渣效果方面均有一定的效果,但仍不能满足部分品种钢稳定生产的需要。
转炉冶炼过程中的脱碳、升温以及脱磷、脱硫等反应都与炉渣密切相关,转炉炉渣具有高氧化性的特点,并含有大量的硫、磷等有害元素。
如果转炉出钢过程大量下渣,不仅会增加钢水的脱氧及合金化难度,增加脱氧剂及合金消耗,还会引起钢包回磷及增加氧化夹杂物含量,增加钢包等的耐材消耗和后道精炼工序成本,严重时造成钢水成分出格,增加了炼钢生产成本。
因此,转炉出钢下渣量必须控制得越低越好。
济钢炼钢厂210区域现有210t顶底复吹转炉两座,平均单炉产钢量217t,年产量约260万吨,产品定位为高端产品、高端客户和重点工程,产品以高强、海工、船板、容器、油罐、桥梁、管线等高级别产品为主,高专比在80%以上。
目前采用传统的挡渣棒挡渣方式,挡渣效果不稳定,吨钢下渣量约5.0kg/t钢,挡渣成功率96.5%,转炉下渣问题严重影响了钢水质量和产品提升。
为提升产品质量控制水平,增强高级别产品的生产保障能力,为了解决转炉出钢下渣量大的难题,济钢对210 t 转炉挡渣系统进行了技术改造,引进了先进的滑板挡渣和红外下渣检测技术,不仅提高了挡渣成功率,而且有效地减少了出钢下渣量,提高了钢水质量和高等级品种钢的生产能力,同时还提高了合金收得率,进一步降低了生产成本,取得了良好的经济效益。
滑板挡渣技术说明书
转炉出钢口机构技术协议说明书联峰钢铁120T转炉挡渣滑动水口机构型号:WSM-D3031、概要本说明书是关于贵公司转炉上安装我公司的出钢口挡渣装置的技术协议说明书。
2、我公司提供范围1)转炉机构(WSM-D303-140-230)A、出钢口机构部分4套B、出钢口机构基础及连接部分2套2)油缸在线 2只(水冷)调试 3只3) 液压软管在线根调试 6 只4) 液压站在线 1台调试1台5) 机构运输周转台 3套6)机构调试架3套7)机构吊具出钢口安装工具拆卸工具等2套8)耐材部分A)出钢口及内水口B)上下滑板C)下水口D)火泥(防粘涂料)3.贵公司负责的范围1)转炉出钢口法兰改造(我公司提供安装施工图纸)2)在线液压站管路的改造及施工3)液压站、液压硬管的安装施工4)带电动葫芦炉前安装架制作(我公司提供安装施工图纸)5)附属材料4.提供滑动水口机构技术要求及明细1)滑动水口机构A、机构部分型号WSM-D303-140-230面压11吨驱动形式液压驱动,直动使用孔径¢140--¢170mm滑动行程230mm面压负荷方法加载面压B、机构固定部分基础板连接板C、机构传动及连接部分2)油缸在线用(水冷)调试用(维护用) 21Mpa3) 液压用金属软管4) 液压站(包括操作控制箱)A、在线用液压站(转炉专用型液压系统,关闭时间行程200mm小于1秒)B、调试用液压站(三工位维护用液压站)5)远红外下渣检测仪IVD2000型(协力公司提供,可考虑上此设备)6)相关图纸资料SN机构安装施工说明书SN机构操作说明书SN机构保养维护说明书SN机构总体组装图5.提供耐材部分技术要求及明细出钢口及内水口寿命≥150炉上下滑板寿命≥15炉整套组装内水口(单独更换2-3次)寿命≥50 (35)炉下水口寿命≥15炉出钢口专用火泥机构及内水口砖更换安装时间≤20分钟出钢口总成更换安装时间≤60分钟6.提供设备部分技术要求及明细挡渣机构寿命≥2000炉弹簧寿命≥1000炉挡渣机构更换安装时间≤12分钟7.发货期合同签定后2个月(机构2个月,液压站2个月)8.保修机构保修期为一年。
技能认证转炉炼钢工中级考试(习题卷19)
技能认证转炉炼钢工中级考试(习题卷19)第1部分:单项选择题,共26题,每题只有一个正确答案,多选或少选均不得分。
1.[单选题]30.( )具有很好的延展性焊接性,强度和硬度差。
A)钢B)生铁C)纯铁答案:C解析:2.[单选题]在吹炼枪位、终点和温度相同条件下,一般顶吹转炉(___)A)比复吹转炉渣中总的氧化亚铁∑(FeO)相当B)比复吹转炉渣中总的氧化亚铁∑(FeO)高C)比复吹转炉渣中总的氧化亚铁∑(FeO)低答案:B解析:3.[单选题]复吹转炉采用溅渣技术后,炉龄不断提高,复吹比 。
A)下降B)提高C)不变D)以上都不对答案:A解析:4.[单选题]转炉烟气的主要成份是 。
A)COB)N2C)CO2D)CH4答案:A解析:5.[单选题]煤气中的有毒成分主要为_A)N2 COB)H2 CH4C)CO H2SD)CO CH4答案:C解析:6.[单选题]渣中的 使炉衬脱碳后,破坏了衬砖的碳素骨架,熔渣会浸透衬砖随之发生破损A)(CaO)B)(SiO2)C)(Feo)D)(Mgo)答案:C解析:7.[单选题]吹炼前期调节和控制枪位的原则是:早化渣、化好渣,以利最大限度的去____。
A)MnB)CC)PD)S答案:C解析:8.[单选题]钢铁工业的绿色化应该体现循环经济的“3R”思想。
其中循环经济的“3R”思想是指( )。
A)减量化再利用再循环B)不污染再回收再循环C)高效化新能源绿色度D)清洁化高效化绿色化答案:A解析:9.[单选题]转炉熔池直径的大小与( )有关。
A)金属装入量及吹氧时间B)金属装入量及吹氧强度C)金属装入量及吹氧流量D)仅与金属装入量有关答案:A解析:10.[单选题]我国中小型转炉普遍采用( )炉型。
A)筒球型B)直筒型C)锥球型D)截锥型答案:C解析:11.[单选题]溅渣护炉工艺包括____。
A)直接溅渣工艺B)出钢后调渣工艺C)直接溅渣工艺和出钢后调渣工艺D)以上三种都不是答案:C解析:12.[单选题]转炉采用滑板挡渣技术,必须和( )相配套才能实现良好挡渣。
转炉炼钢中的滑板挡渣技术
机械工程与自动化 MECHANICAL ENGINEERING & AUTOMATION
文 章 编 号 :1672-64135 Oct.
浅谈转炉炼钢中的滑板挡渣技术
王 君1,2
(1.河北联合大学 电气工程学院,河北 唐山 063009;2.唐山首信自动化信息技术有限公司,河北 唐山 063000)
图 1 挡 渣 锥
(2)气 动 挡 渣、吹 渣 方 法:在 接 近 出 钢 结 束 的 时 刻 ,利 用 机 械 装 置 从 出 钢 口 侧 面 向 出 钢 口 内 吹 入 气 体 , 阻止炉渣外流。其缺点是对出钢口的物理尺寸要求很 高 ,喷 吹 装 置 接 近 出 钢 口 ,容 易 损 坏 ,维 修 难 度 较 大 ,设 备 更 换 成 本 较 大 且 需 经 常 定 位 调 校 ,挡 渣 效 果 不 稳 定 。
设置一个操作箱用于 不 同 的 操 作 需 要:液 压 站 处 操 作 台 用 于 单 体 调 试 ,具 有 主 泵 和 备 用 泵 的 启 停 、加 热 器 和 冷 却 器 的 启 停 、滑 板 开 启 和 关 闭 等 所 有 操 作 ;炉 前 摇 炉 操作台和炉后操作台 用 于 现 场 的 开 关 滑 板、启 停 油 泵 等操作。 3 滑 板 挡 渣 系 统 的 数 据 通 讯 及 控 制 原 理 3.1 滑 板 挡 渣 系 统 的 数 据 通 讯
(2)过程出 渣:钢 水 液 面 高 过 出 钢 口 以 后 开 始 出 钢,此时钢水中会产 生 漩 涡 现 象 将 液 面 上 的 钢 渣 吸 入 钢 流 之 中 ,且 越 到 后 期 这 种 现 象 越 明 显 ,此 过 程 的 出 渣 量 大 约 占 总 出 渣 量 的 30% 。
炼钢工知识考试(试卷编号291)
炼钢工知识考试(试卷编号291)1.[单选题]转炉底吹供气砖侵蚀速度与供气量有关,因为供气量大( )。
A)气体对供气砖冲击严重B)钢水搅拌加快,钢水对供气砖冲刷快C)供气砖本身温度梯度大,砖易剥落答案:B解析:2.[单选题]冶炼沸腾钢最关键的是控制钢水的氧化性,生产过程中通常用()作为脱氧剂。
A)硅锰铁B)锰铁C)硅铁答案:B解析:3.[单选题]碳能够提高钢的( )性能。
A)焊接B)强度C)腐蚀答案:B解析:4.[单选题]硅元素对钢性能影响是( )。
A)提高钢的焊接性、加工性B)提高钢的冲击性,延伸率增强C)增强钢的弹性、强度答案:C解析:5.[单选题]( )铸造铸出的铸件最小壁厚可达0.5mm~1mm,最小孔径可达声0.7mm。
A)金属型B)压力C)陶瓷型答案:B解析:6.[单选题]镁砖是( )的材质。
A)酸性7.[单选题]炼钢工配炉料中硫磷成分应低于( )A)0.02%B)0.06%C)0.09%答案:B解析:8.[单选题]狭义的铁水预处理指的是铁水_____。
A)预脱硅B)预脱磷C)预脱硫答案:C解析:9.[单选题]电炉终点控制主要包括终点温度和_______控制。
A)终点成分B)终点氧含量C)终点锰含量答案:A解析:10.[单选题]铸件的热裂是在( )时产生的。
A)凝固初期B)凝固末期C)弹性状态答案:B解析:11.[单选题]脱氧产物残留在钢中形成的夹杂物属于( )。
A)外来夹杂B)塑性夹杂C)内生夹杂答案:C解析:12.[单选题]转炉冶炼前期碳氧反应速度慢的主要原因是( )A)渣中氧化亚铁(FeO)低13.[单选题]在吹炼枪位、终点碳和温度相同条件下,一般( )。
A)顶吹转炉与复吹转炉渣中∑(FeO)相当B)顶吹转炉比复吹转炉渣中∑(FeO)高C)顶吹转炉与复吹转炉渣中∑(FeO)低答案:B解析:14.[单选题]在其它条件相同的情况下,复吹转炉的枪位控制一般( )。
A)比顶吹低B)与顶吹相同C)比顶吹稍高答案:C解析:15.[单选题]方坯铸机控制结晶器进水温度( )之间。
转炉炼钢技术的发展与展望
转炉炼钢技术的发展与展望作者:吴悠来源:《名城绘》2019年第09期摘要:在当下,国内的炼钢厂纷纷致力于升级配套设备、积极研究应用节能降耗技术,借助先进的、科学的转炉炼钢技术实现稳定的低成本高效率钢铁生产,主要包括转炉脱磷、煤气干法除尘、转炉少渣、高效挡渣等炼钢技术,并且转炉炼钢技术处于不断发展和更新的状态,前景广阔,促使钢铁生产走上真正意义上的环保节能道路。
本文主要分析探讨了转炉炼钢技术的发展与展望情况,以供参阅。
关键词:转炉炼钢技术;发展;展望转炉是主要用于生产碳钢、合金钢、铜、镍等金属材料的冶炼设备。
其主要原料有铁水、废钢和铁合金等,炼钢过程中的热量来源是靠铁液本身物理热以及铁液各组分间化学反应产生的热量,无需外界附加能源。
我国使用最为普遍的炼钢设备为碱性氧气顶吹和顶底复吹转炉,因其具有成本低、单炉产量高、投资少、生产速度快等优点,被我国钢铁企业所广泛应用。
1我国转炉炼钢技术的应用1.1洁净钢新流程的应用在21世纪的发展形势下,我国钢铁工业中对洁净钢的生产已经成为重点,而洁净钢的生产技术的发展目标就是采取最经济的手段来使生产效率大幅提高,从而形成大规模的生产。
当前我国已经创新出了新的炼钢流程来对洁净钢进行生产,并且已经在部分炼钢企业中得到了初步的应用。
洁净钢新流程能够对钢中的杂质进行有效的“三脱”处理,使其处理比例达到更高,并且转炉日产数也增加了将近一倍,极大提高了洁净钢的生产效率,相比于传统的洁净钢流程,生产成本也要低的多。
1.2转炉脱磷炼钢技术的应用在转炉炼钢生产中,常用脱磷技术方法包括结合铁水三脱预处理和转炉法、转炉双联法、双渣法。
其中双渣法是指操作一台转炉,实行2次造渣,转炉双联法是指操作2台转炉,一台脱磷,完成脱磷之后在另一台脱碳。
大型钢铁厂通过自主研发、应用脱磷脱碳新工艺,促使每一台转炉都可以脱磷、脱碳,应用双联技术炼钢。
一些炼钢厂由于缺乏铁水脱磷预处理的条件与设备,应用双渣法炼钢,但出钢量不高,且磷含量有较大变化,氧气含量较高。
单位内部认证转炉炼钢工高级考试(试卷编号1121)
单位内部认证转炉炼钢工高级考试(试卷编号1121)1.[单选题]铁水硅含量一般为( )。
A)0.4%~0.8%B)0.12%~0.3%C)3%~10%答案:A解析:2.[单选题]“蓝脆”是由于钢中( )元素造成的。
A)氢B)磷C)氮答案:C解析:3.[单选题]铁水中影响转炉热量来源的最重要元素是( )。
A)硅B)碳C)磷答案:B解析:4.[单选题]泡沫渣形成的主要原因是( )。
A)炉渣温度高B)炉渣温度低C)大量的CO气体弥散在炉渣中答案:C解析:5.[单选题]各元素熔于铁液中时,使铁的各种物理化学性质发生变化,使铁的熔点( )。
A)上升B)下降C)无变化答案:B解析:6.[单选题]钢中加入一定的Ni可( )。
A)提高强度和抗冲击性能7.[单选题]钢中内夹杂的产生主要来源于( )。
A)炉衬及钢包耐火材料侵蚀夹杂物B)冶炼过程中元素被氧化及脱氧时形成的氧化物C)炉料内在夹杂物答案:B解析:8.[单选题]当炉渣碱度小于( )时,称为酸性渣。
A)1B)1.5C)2答案:A解析:9.[单选题]转炉炼钢的主要金属料是( )。
A)铁水、氧化铁皮、矿石B)铁水、铁合金、脱氧剂C)铁水、废钢答案:C解析:10.[单选题]在合金化过程中[Mn]、[Si]增加对钢液的粘度会( )。
A)降低B)无影响C)增加。
答案:A解析:11.[单选题]“返干”现象容易发生在( )。
A)吹炼前期B)吹炼中期C)吹炼后期答案:B解析:12.[单选题]铝在钢中可以( )。
A)提高钢的焊接性和加工性13.[单选题]沉淀脱氧的基本原理是向钢液中加入( )作为脱氧剂,夺取溶解在钢液中的氧,并生成不溶于钢液中的氧化物或复合氧化物排至炉渣中。
A)与氧的亲和力比铁大的元素B)与氧的亲和力比硅大的元素C)与氧的亲和力比锰大的元素答案:A解析:14.[单选题]( )具有很好的延展性焊接性,强度和硬度差。
A)钢B)生铁C)纯铁答案:C解析:15.[单选题]与顶吹相比,复吹转炉钢水中残锰[Mn]显著增加的原因是( )。
转炉自动出钢功能开发与应用
• 114•不锈钢公司在3#100 t 转炉自主研发和实现了转炉自动出钢功能,按照炉渣、钢水及出钢口情况计算出的控制模型,实现转炉倾动、钢车、滑板挡渣和合金下料设备之间的连锁、联动控制,主要进行了钢车激光精确定位控制、倾动角度的安全可靠检测、倾动自动准确控制改造。
在LOMAS 一键炼钢基础上,转炉手动出钢到自动出钢标志着转炉自动化水平的提升,提高了生产效率,消除了人工失误带来的质量和安全隐患。
根据客户需求和市场情况,公司生产节奏加快,钢坯产量及品种钢比例都有较大提升,需要设备提高自动化水平满足当前生产需求。
不锈钢公司3#转炉实现自动化炼钢,但出钢仍需人工手动现场操作,出钢部分自动化控制水平较低,钢水质量受人为干扰较多。
在2018年底考察了莱钢自动出钢系统运行情况,决定自主研发转炉自动出钢系统。
1 生产及设备现状不锈钢公司具有3座100t 转炉,应用烟气分析动态控制技术与自动化炼钢技术;3座100t LF 精炼炉;1座110t RH 精炼炉;3台直弧形1机1流板坯连铸机,年产能力约为300万t 。
3#100t 转炉出钢系统主要由转炉倾动系统、钢车系统、下渣检测和滑板档渣系统、下料系统组成,如图1。
倾动采用了ACS800一主三从变频器控制,设计在主控室、炉前、炉后三地主令控制,共分为8HZ 、12HZ 、20HZ 、30ZH 、80HZ 共5档速度;钢车采用ACS800变频器控制;下渣检测为杭州海城红外图像分析系统,配置了液压滑板档渣系统。
转炉控制采用西门子s7-400PLC系统。
图1 转炉出钢系统组成转炉工艺流程如图2所示,包括装铁、吹炼、出钢过程,其中手动出钢包括了摇炉、钢车同步运行,摇炉工观察转炉内部钢渣情况,多次小幅度手动摇炉,当出钢完毕,下渣检测发出关闭滑板指令,手动反向摇炉回零位,转炉出钢完毕。
图2 转炉工艺过程流程图2 技术研发目标和难点分析转炉自动出钢是否稳定、可靠运行涉及人身安全。
技能认证转炉炼钢工初级考试(习题卷9)
技能认证转炉炼钢工初级考试(习题卷9)第1部分:单项选择题,共85题,每题只有一个正确答案,多选或少选均不得分。
1.[单选题]均衡炉衬是指:根据转炉炉衬各部位的损蚀机理及侵蚀情况,_ __。
A)在不同部位采用不同厚度和相同材质的炉衬B)在不同部位采用相同厚度和不同材质的炉衬C)在不同部位采用不同材质和不同厚度的炉衬答案:C解析:2.[单选题]我国目前转炉煤气回收关键设备是R-D阀,其作用是( )。
A)控制煤气流量B)控制除尘冷却水流量C)调节烟气流量,控制炉口微压差答案:C解析:3.[单选题]在转炉吹炼中,造成炉渣“返干”现象的主要原因是_______。
A)渣料量大B)供氧量大于碳氧反应所耗氧量C)供氧量小于碳氧反应所耗氧量答案:C解析:4.[单选题]物料平衡计算中,加入炉内参与炼钢过程的全部物料,除铁水、废钢、渣料外,还包括 。
A)氧气B)被侵蚀的炉衬C)氧气和炉衬答案:C解析:5.[单选题]石灰石生产成石灰化学反应式为( )。
A)Ca(OH)2 CaO+H2O(蒸气)↑B)CaCO3 CaO+CO2↑C)CaCO3 CaO+2CO↑答案:B解析:6.[单选题]氧气是氧气转炉炼钢的主要氧化剂,其用氧纯度要求达到( )以上。
A)0.95B)0.99C)0.996D)0.999答案:CA)0.50%-2.5%B)0.05%-0.25%C)0.005%-0.025%D)0.0005%-0.0025%答案:D解析:8.[单选题]在复吹转炉冶炼过程中选择底吹供气强度的根据是( )A)钢种B)铁水成分C)铁水温度D)脱碳速度答案:D解析:9.[单选题]铜在钢的加热时产生( )。
A)热脆性B)冷脆性C)淬透性D)没影响答案:A解析:10.[单选题]确定耳轴位置的原则有( )A)“全负力矩”原则B)“正负力矩等值”原则C)“正负力矩不等值”原则D)“全正力矩”原则答案:D解析:11.[单选题]若钢中[P]含量为0.020%,则钢中[P]为( )ppm。
浅谈转炉滑板挡渣出钢技术
浅谈转炉滑板挡渣出钢技术随着我国国民经济的发展,对钢材的消费结构正在发生变化,加之众多企业日益关注转炉生产特殊钢,这些都对低成本生产高洁净度钢水提出了越来越高的要求。
就转炉炼钢生产企业而言,为生产IF钢(超低碳钢)、石油管线钢、硅钢、轴承钢、弹簧钢等高附加值产品,减少转炉出钢时的下渣量是提高钢水洁净度,从而提高转炉钢产品的质量和档次,降低其生产成本最有效的途径。
转炉挡渣出钢技术方法一、转炉挡渣出钢“提质降耗”在转炉炼钢生产中,炉内冶炼时产生大量熔融状态的炉渣。
这些炉渣会随着转炉的出钢流入钢包中,进而影响钢包耐火材料的寿命;造成钢水回硫、回磷,影响钢水质量;增加炉后铁合金的消耗,增加后续工序合成渣的用量,延长精炼工序处理时间。
因此,在转炉出钢时,应采用挡渣出钢技术以严格控制转炉的下渣量。
自1970年日本新日铁发明了挡渣球以来,为了提高转炉出钢过程的挡渣效果,减少下渣量,国内外有关工作者在挡渣技术方面进行了大量的探索,相继发明了挡渣球法、挡渣塞法、挡渣料法、滑板法、气动挡渣法、出钢口吹气干扰涡流法等几十种挡渣方法,并结合炼钢生产实际情况不断加以改进,挡渣效果逐渐优化。
实践证明,转炉出钢口滑动水口挡渣技术以机械或液压方式开启或关闭出钢口,以达到挡渣目的,可以有效控制前期和后期下渣,挡渣成功率可以达到100%,相对其他挡渣技术,挡渣效果最优。
二、转炉出钢口滑动水口应合理选材转炉出钢口内水口:铝锆碳质性能较优。
考虑到转炉的特殊冶炼环境,目前市场上转炉出钢口内水口材质主要以不烧镁碳质为主,其成分大体类似于转炉出钢口砖,其使用寿命在30炉~80炉。
已有科研工作者开始尝试研究镶嵌氧化锆复合内水口,其使用寿命有望达到120炉以上,甚至与转炉出钢口耐火砖同步。
有研究曾将不烧铝锆碳材质的内水口与不烧镁碳材质的内水口在某钢企120吨转炉进行使用对比,结果发现相同使用寿命的情况下,铝锆碳质内水口使用效果明显好于镁碳质的内水口,主要表现在扩孔小且均匀,用后子母口端面放射状裂纹相对少而小。
技能认证转炉炼钢工高级考试(习题卷19)
技能认证转炉炼钢工高级考试(习题卷19)第1部分:单项选择题,共28题,每题只有一个正确答案,多选或少选均不得分。
1.[单选题]H在钢液中溶解度随着温度的升高而( )A)增加B)减少C)不变答案:A解析:2.[单选题]为了稳定和提高合金吸收率,对钢水进行脱氧合金化过程中,合金加入顺序是( )。
A)合金化的合金元素先加,脱氧用的合金元素后加B)脱氧用的合金元素先加,合金化的合金元素后加C)合金化的合金元素和脱氧用的合金元素一起加答案:B解析:3.[单选题]40钢属于( )。
A)低碳钢B)中碳钢C)高碳钢答案:B解析:4.[单选题]硫在钢中是以FeS和MnS形态存在,当钢水凝固时,FeS和Fe形成低熔点共晶体,熔点是( )℃。
A)895B)985C)1050答案:B解析:5.[单选题]( )是确保脱碳反应进行的必要条件。
A)[O]实际>[O]平衡B)[O]实际=[O]平衡C)[O]实际<[O]平衡答案:A解析:6.[单选题]炉渣中( )含量大对脱硫有利。
A)二氧化硅B)三氧化二铝、五氧化二磷和氧化镁C)氧化钙和氧化锰答案:C解析:7.[单选题]有关终点控制,下列说法正确的是( )。
B)终点控制实际上是指终点氧含量和温度的控制C)终点控制实际上是指终点成分和钢水氧含量的控制答案:A解析:8.[单选题]转炉热量来源于铁水物理热,一般入炉铁水温度达( )℃。
A)1300B)1400C)1500答案:A解析:9.[单选题]中间包钢水过热度应控制在钢水液相线以上( )。
A)5~10℃B)10~20℃C)20~30℃答案:B解析:10.[单选题]随着温度升高而其自由能负值增加、稳定性增强的物质是( )A)MgOB)CaOC)COD)MnO答案:C解析:11.[单选题]氧气顶吹转炉炼钢中,吹损的主要部分是( )。
A)蒸发B)机械损失C)化学损失D)炉渣中答案:C解析:12.[单选题]转炉采用滑板挡渣技术,必须和( )相配套才能实现良好挡渣。
单位招聘考试转炉炼钢工高级(试卷编号141)
单位招聘考试转炉炼钢工高级(试卷编号141)1.[单选题]各元素熔于铁液中时,使铁的各种物理化学性质发生变化,使铁的熔点( )。
A)上升B)下降C)无变化答案:B解析:2.[单选题]能显著增加炉渣粘度的氧化物是( )。
A)FeOB)SiO2C)MgO答案:C解析:3.[单选题]废钢是氧气转炉炼钢的金属料之一,冷却效应比较稳定,一般占装入量的( )。
A)10%~20%B)10%~30%C)20%~30%答案:A解析:4.[单选题]冶炼终点控制将氧枪适当降低其主要目的是( )。
A)提高钢水温度B)均匀钢水成份C)防止喷溅和钢水过氧化答案:B解析:5.[单选题]在相同条件下单孔喷枪的枪位控制比3孔喷枪 。
A)适当低些B)适当高些C)两者一样答案:B解析:6.[单选题]马赫数(MA)是氧枪喷头的一个重要参数,它决定了氧气流股对熔池的冲击能力的大小,一般MA都在(___)。
C)3.0左右答案:B解析:7.[单选题]吹炼过程中碳反应速度表现为( )。
A)慢→快B)快→慢C)慢→快→慢答案:C解析:8.[单选题]氧气顶吹转炉炼钢吹炼一般钢种时,通常采用( )。
A)沉淀脱氧B)扩散脱氧C)真空脱氧答案:A解析:9.[单选题]炼钢生产过程一般属于氧化精炼过程,碳、硅、锰、磷的去除都是通过( )反应进行的。
A)还原B)氧化C)氧化与还原答案:B解析:10.[单选题]氢与氮在钢液中都是以( )形式溶于钢水中的。
A)分子B)原子C)离子答案:B解析:11.[单选题]铁水中影响转炉热量来源的最重要元素是( )。
A)硅B)碳C)磷答案:B解析:12.[单选题]氧气压力是指( )。
C)测定点的氧压答案:C解析:13.[单选题]转炉底吹气体供气砖浸蚀速度与供气量有关,因为供气量大( )。
A)气体对供气砖冲击严重B)钢水搅拌加快,钢水对供气砖冲刷快C)供气砖本身温度梯度大,砖易剥落答案:B解析:14.[单选题]“蓝脆”是由于钢中( )元素造成的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目前,我们马鞍山市雨山冶金新材料有限公司为国 内28家钢厂的40~300吨49座转炉改造了滑板法挡渣 出钢,总装机容量为9250t(详见业绩表),加上国内 兄弟单位仿制推广的约有21家钢厂的37座转炉,装机 容量5325t,合计约49个钢厂,86座转炉,总装机容 量达14757t。除国产产品外,国外转炉滑板挡渣装置 产品在国内应用较少,目前仅有Interstop公司在中国 首钢迁安2座210t转炉上应用CG120型快换,马钢四 钢轧300t转炉上应用CG160型滑板挡渣装置。现在, 中国已经成为全球推广应用转炉滑板法挡渣技术最普 遍的国家,也证明了转炉滑板挡渣出钢技术业已成熟, 成为钢厂能接受的最新的挡渣技术。
(㎜)
Φ110 Φ140 Φ140/170 Φ150 Φ130 Φ140/170 Φ150/170 Φ140 Φ140
马鞍山市雨山冶金新材料有限公司转炉滑板法挡渣改造业绩表
序 号 10 11 12 13 14 15 16 17 18 使用单位 首钢京唐钢铁公司1#~3# 炉 韶钢松山钢厂5#炉 太钢二炼钢厂2#~4#炉 马钢一钢轧1#~3#炉 唐钢不锈钢厂2#炉 宝钢梅山钢铁公司4#、5# 炉 天铁热轧板有限公司 包钢新体系1#~3#炉 攀钢提钒炼钢厂6#、7#炉 转炉容量 ( t) 300t 130t 80t 120t 100t 250t 180t 240t 120t 闸阀机构 型号 ZZF-7J ZZF-4ZHF ZZF-4ZHF ZZF-4ZHF ZZF-4ZHF ZZF-7J YZL-3GY ZZF-7J ZZF-4ZHF 出钢口孔径
(㎜)
Φ160/180 Φ140/160 Φ130/140 Φ140/170 Φ140 Φ140/170 Φ150/180 Φ150/180 Φ130/140
开始使用时间 2011年10月、2012年1月、 2012年3月 2012年10月6日 2012年08月、2013年07月、 2013年10月 2012 年 11 月、 2013 年 9 月、 2014年3月 2013年3月 2013年5月、2013年6月 2013年10月 2013年11月 2013年11月
马鞍山市雨山冶金新材料有限公司转炉滑板法挡渣改造业绩表
序 号 1 2 3 4 5 6 7 8 9 使用单位 福建三钢厂4#炉 福建三钢厂1#炉 宝钢一炼钢1#~3#炉 山东莱芜钢厂1#~3#炉 承德建龙钢厂2#、3#炉 宝钢二炼钢4#~6#炉 安阳二炼轧厂1#~3#炉 黄石新冶钢1#炉 西宁特钢 转炉容量 ( t) 40t 90t 300t 120t 60t 300t 150t 120t 65t 闸阀机构 型号 ZZF-2H ZZF-4ZHF ZZF-7F ZZF-4ZHF ZZF-4ZHF ZZF-7F ZZF-7F ZZF-4ZHF ZZF-4ZHF 出钢口孔径 开始使用时间 2006年1月1日~2008年7月 2006年11月 2008 年 9 月、 2014 年 4 月、 2014 年10月 2009年2月、2010年5月、2011年 4月 2009年11月、2011年1月 2009年12月、2010年3月、2010 年5月 2010年9月、2012年1月、2012 年3月 2011年5月 2011年8月
马鞍山市雨山冶金新材料有限公司转炉滑板法挡渣改造业绩表
序 号 19 20 21 22 23 24 25 26 27 28 使用单位 南京钢铁股份新炼钢 新余钢铁公司第二炼钢厂 南京钢铁股份中厚板厂 武钢一炼钢1#、2#炉 鞍钢鲅鱼圈炼钢作业部 西昌钢钒公司1#、2#炉 日照二炼钢厂4#~6#炉 联峰永联钢厂 唐钢中厚板厂1#炉 唐钢一炼钢厂 转炉容量 ( t) 100t 210t 120t 120t 260t 210t 300t 120t 120t 150t 闸阀机构 型号 ZZF-4ZHF ZZF-7J YZL-4ZHF ZZF-4ZHF YZL-3GY ZZF-7J ZZF-7J ZZF-4ZHH ZZF-4ZHH ZZF-4ZHH 出钢口孔径
应用实例
2010年9月,安阳二炼轧厂1#150t转炉应用转炉滑板 挡渣机构
(㎜)
Φ140/160 Φ160/160 Φ140/140 Φ130/140 Φ150/170 Φ160/160 Φ150/180 Φ130/160 Φ140/160 Φ140/160
开始使用时间 2013年12月 2014年3月 2014年8月 2 2014年11月、2015年4月 2015年1月、2015年5月 2015年2月 2015年4月 2015年4月
